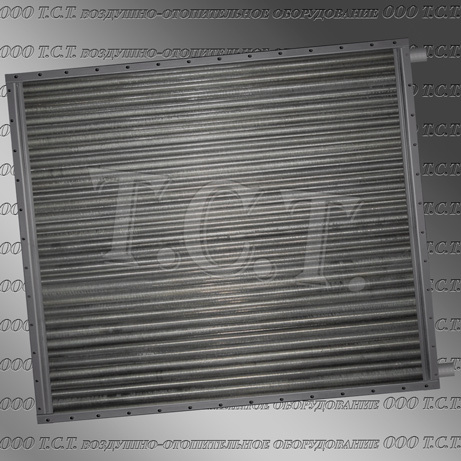

Калорифер ТВВ 312 (воздухонагреватель ВНВ-312 хл) - водяной воздушный теплообменник рекуперативного типа с производительностью по
воздуху 25000 м³/ч применяется для быстрого и качественного обогрева помещений и зданий промышленного, административного и бытового
типа, подогрева воздуха, подаваемого в подземные выработки шахт и рудников. Производство водяного калорифера ТВВ (ВНВ) 312 хл
производства ООО Т.С.Т. осуществляется согласно технический условий ТУ 4863-002-55613706-02. Воздухонагреватель предназначен для
эксплуатации в условиях холодного и умеренного климата (УХЛ) категории размещения 3 по ГОСТ 15150.
Устройство и технические характеристики калорифера ТВВ 312
В конструктивном отношении калорифер ТВВ 312 представляет собой нагревательный модуль прямоугольного сечения с автономным гидравлическим
трактом для течения теплоносителя. К основным комплектуемым изделиям воздухонагревателя относятся: теплообменные элементы, трубные решетки,
коллектора с присоединительными патрубками, боковые съемные щитки. Теплообменные элементы изготавливаются из стальных (электросварных по
ГОСТ 10704-91 или бесшовных цельнотянутых по ГОСТ 8734-75) трубок диаметром 22 мм и спирально-накатного алюминиевого оребрения. Концы
трубок вставляются в решетку и методом сварного соединения скрепляются с ней. С наружной стороны решетки монтируются коллектора,
разделенные перегородками на отдельные отсеки или ходы. Поступающая в калорифер горячая вода последовательно проходит через все ходы
нагревательного модуля, отдавая свое тепло теплообменным оребренным трубкам. Холодный воздушный поток проходя между трубками,
расположенными в шахматном порядке нагревается и подается в отапливаемое помещение.
Основные технические характеристики водяного воздухонагревателя ТВВ 312-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
25000
599
95.9
277
Объем (емкость) водяного воздухонагревателя ВНВ 312 - 57.7 литра. Габаритные размеры по внешнему контуру - 1727 х 1575 х 180 мм.
Количество теплообменных трубок – 98 шт.
Габаритные и присоединительные размеры калорифера ТВВ 312

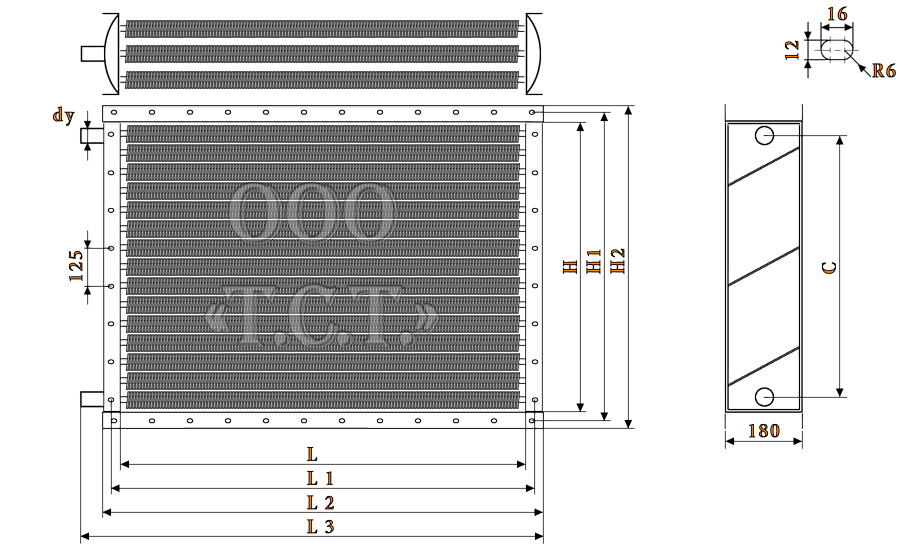

Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 312), мм
Технические данные калорифера ТВВ 312 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
3
1.655
2.488
95.9
0.00379
0.00363
0.00695 (0.00463)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 312 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -40 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 16000 до 30000 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На первых трех температурных режимах в расчетах используются
шестиходовые модели, в последующих трех – четырехходовые. При последнем расчете используются технические данные двухходового
воздухонагревателя.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
20000
25000
30000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,12
3,24
3,31
3,38
3,89
4,06
4,14
4,23
4,67
4,87
4,97
5,07
Аэродинамическое сопротивление, Па
53
57
59
62
80
87
90
94
113
122
126
132
t воздуха на выходе из воздухонагревателя, °С
35
29
26
23
31
25
22
19
28
22
19
15
Расход теплоносителя воздухонагревателем, м³/ч
4,7
5,3
5,6
5,8
5,5
6,1
6,5
6,8
6,2
6,9
7,3
7,7
Гидравлическое сопротивление, кПа
3,8
4,7
5,3
5,9
5,1
6,5
7,2
8,0
6,6
8,3
9,3
10,3
Коэффициент теплопередачи, Вт/(м²•°C)
47,7
49,2
50,0
50,8
54,3
56,0
56,9
57,8
60,3
62,2
63,2
64,2
Скорость теплоносителя в калорифере ТВВ 312, м/сек
0,34
0,38
0,40
0,42
0,40
0,44
0,47
0,49
0,45
0,50
0,53
0,56
Производительность по теплу, кВт
435
487
515
543
506
567
599
632
573
642
678
715
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
20000
25000
27500
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,12
3,24
3,31
3,38
3,89
4,06
4,14
4,23
4,28
4,46
4,55
4,65
Аэродинамическое сопротивление, Па
53
57
59
62
80
87
90
94
96
103
107
112
t воздуха на выходе из теплообменника, °С
32
26
23
20
29
22
19
16
27
21
18
15
Расход теплоносителя, м³/ч
6,0
6,7
7,1
7,5
6,9
7,8
8,3
8,7
7,4
8,3
8,8
9,3
Гидравлическое сопротивление, кПа
5,8
7,4
8,2
9,2
7,9
10,0
11,2
12,5
9,0
11,4
12,8
14,3
Коэффициент теплопередачи, Вт/(м²•°C)
48,6
50,2
51,0
51,9
55,4
57,2
58,1
59,0
58,5
60,4
61,4
62,4
Скорость теплоносителя, м/сек
0,42
0,47
0,50
0,53
0,49
0,55
0,59
0,62
0,52
0,59
0,63
0,66
Производительность по теплу калорифера ТВВ 312, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
16000
18000
20000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,49
2,60
2,65
2,71
2,80
2,92
2,98
3,05
3,12
3,24
3,31
3,38
Аэродинамические потери ТВВ (ВНВ 113-312.22 ХЛ3), Па
35
38
39
41
44
47
49
51
53
57
59
62
t воздуха на выходе из теплообменника, °С
31
26
23
20
29
24
21
18
28
22
19
17
Расход теплоносителя калорифером, м³/ч
11,2
12,7
13,5
14,3
12,2
13,8
14,7
15,6
13,0
14,9
15,8
16,7
Гидравлическое сопротивление, кПа
19,3
25,1
28,4
31,9
22,9
29,7
33,6
37,7
26,4
34,4
39,0
43,7
Коэффициент теплопередачи, Вт/(м²•°C)
45,9
47,4
48,2
49,0
49,1
50,8
51,6
52,5
52,2
54,0
54,9
55,8
Скорость теплоносителя, м/сек
0,77
0,88
0,93
0,99
0,84
0,95
1,02
1,08
0,90
1,03
1,09
1,16
Производительность по теплу, кВт
324
368
392
416
352
400
426
452
379
431
458
486
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
16000
18000
20000
Температура подаваемого в калорифер воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,49
2,60
2,65
2,71
2,80
2,92
2,98
3,05
3,12
3,24
3,31
3,38
Воздушное сопротивление, Па
35
38
39
41
44
47
49
51
53
57
59
62
Температура воздуха на выходе, °С
29
24
21
18
27
22
19
16
26
20
17
15
Объем потребляемого теплоносителя, м³/ч
13,4
15,4
16,3
17,4
14,6
16,6
17,7
18,8
15,7
17,9
19,0
20,3
Гидравлические потери калорифера ВНВ-312, кПа
9,1
11,9
13,5
15,2
10,7
13,9
15,9
17,9
12,5
15,6
18,3
20,8
Коэффициент теплопередачи, Вт/(м²•°C)
44,9
46,4
47,2
48,0
48,1
49,7
50,6
51,4
51,2
52,9
53,8
54,7
Скорость теплоносителя, м/сек
0,61
0,70
0,75
0,80
0,67
0,76
0,81
0,87
0,73
0,82
0,87
0,93
Тепловая производительность, кВт
312
356
378
402
339
386
411
437
365
416
442
470
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
16000
18000
20000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,49
2,60
2,65
2,71
2,80
2,92
2,98
3,05
3,12
3,24
3,31
3,38
Сопротивление по воздуху, Па
35
38
39
41
44
47
49
51
53
57
59
62
t воздуха на выходе из калорифера ТВВ 312, °С
27
21
19
16
25
19
17
14
24
18
15
12
Объем теплоносителя для нагрева, м³/ч
25,5
29,0
31,0
33,0
27,8
31,5
33,9
36,0
29,8
34,0
36,1
38,5
Гидравлическое сопротивление, кПа
10,6
13,8
15,7
17,8
12,6
16,3
18,8
21,2
14,5
18,9
21,4
24,3
Коэффициент теплопередачи, Вт/(м²•°C)
44,7
46,2
47,0
47,8
47,8
49,5
50,3
51,2
50,9
52,6
53,5
54,4
Скорость горячей воды в трубках, м/сек
0,58
0,66
0,71
0,75
0,63
0,72
0,77
0,82
0,68
0,77
0,83
0,88
Тепловая производительность, кВт
296
338
361
384
321
368
392
418
346
396
422
449
Водяной калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 412

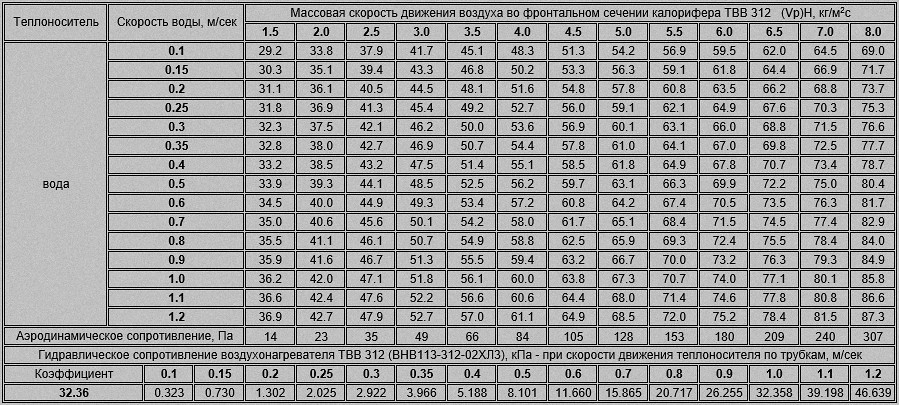

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 312
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-312 (калорифера ВНВ-312 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
