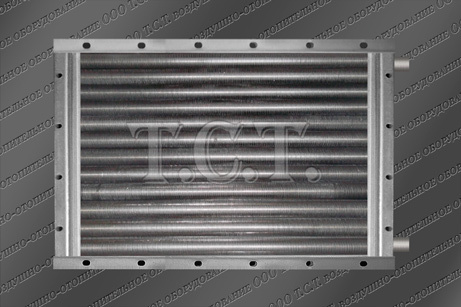

Калорифер ТВВ 308 (воздухонагреватель ВНВ-308 хл) - многоходовой трехрядный теплообменник, предназначенный для воздушного обогрева
общественных и промышленных зданий в системах отопления, вентиляции и кондиционирования. Производство воздухонагревателей ТВВ 308
осуществляется согласно ТУ 4863-002-55613706-02 с обязательной проверкой каждого калорифера на прочность и герметичность. Нагреватель
ТВВ 308 хл эксплуатируется в условиях умеренного или холодного климата категории размещения 3 в соответствии с ГОСТ 15150-69.
Устройство и технические характеристики калорифера ТВВ 308
Калорифер ТВВ (ВНВ) 308 хл состоит из теплообменных стальных трубок (электросварных по ГОСТ 10704 или бесшовных по ГОСТ 8734) со
спирально-накатным алюминиевым оребрением, двух коллекторов с патрубками, вваренных в трубные решетки, съемных боковых щитков. В целях
увеличения скорости движения горячей воды и величины коэффициента теплопередачи оба коллектора разделены металлическими перегородками
на отдельные отсеки. Горячая вода подается через один из патрубков, последовательно проходит через теплообменные трубки диаметром 22 мм
и нагревает их, затем удаляется через другой патрубок.
Основные технические характеристики водяного воздухонагревателя ТВВ 308-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
88
14.8
56
Объем (емкость) водяного воздухонагревателя ВНВ 308 - 11.0 литра. Габаритные размеры по внешнему контуру - 852 х 575 х 180 мм.
Количество теплообменных трубок – 32 шт.

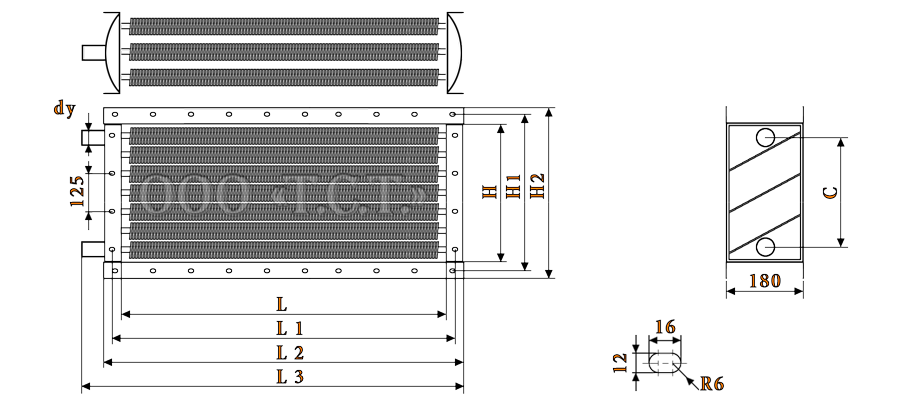

Габаритные и присоединительные размеры калорифера ТВВ 308
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 308), мм
Технические данные калорифера ТВВ 308 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
3
0.780
0.392
14.8
0.00379
0.00101
0.00227 (0.00151)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 308 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -40 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 2000 до 4000 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На шести температурных режимах входящего теплоносителя в расчетах
используются шестиходовые модели. При последнем расчете используются технические данные четырехходового воздухонагревателя.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
3000
3500
4000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
2,97
3,09
3,15
3,22
3,46
3,60
3,68
3,76
3,96
4,12
4,20
4,29
Аэродинамическое сопротивление, Па
48
52
54
56
64
69
72
75
83
89
93
96
t воздуха на выходе из воздухонагревателя, °С
31
25
22
19
29
23
19
16
27
20
17
14
Расход теплоносителя воздухонагревателем, м³/ч
0,7
0,8
0,8
0,9
0,7
0,8
0,9
1,0
0,8
0,9
1,0
1,0
Гидравлическое сопротивление, кПа
0,2
0,3
0,3
0,4
0,2
0,3
0,4
0,4
0,3
0,4
0,5
0,5
Коэффициент теплопередачи, Вт/(м²•°C)
42,4
43,8
44,5
45,2
46,4
47,9
48,6
49,4
50,1
51,7
52,5
53,4
Скорость теплоносителя в калорифере ТВВ 308, м/сек
0,13
0,14
0,15
0,16
0,14
0,16
0,17
0,18
0,15
0,17
0,18
0,19
Производительность по теплу, кВт
61
68
72
76
68
76
80
85
74
83
88
92
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
2500
3000
3500
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
2,47
2,57
2,63
2,68
2,97
3,09
3,15
3,22
3,46
3,60
3,68
3,76
Аэродинамическое сопротивление, Па
34
37
39
40
48
52
54
56
64
69
72
75
t воздуха на выходе из теплообменника, °С
32
26
23
20
29
23
20
17
26
20
17
14
Расход теплоносителя, м³/ч
0,8
0,9
0,9
1,0
0,9
1,0
1,0
1,1
1,0
1,1
1,1
1,2
Гидравлическое сопротивление, кПа
0,2
0,3
0,4
0,4
0,3
0,4
0,5
0,5
0,4
0,5
0,5
0,6
Коэффициент теплопередачи, Вт/(м²•°C)
38,9
40,2
40,9
41,5
43,3
44,7
45,4
46,2
47,3
48,9
49,7
50,5
Скорость теплоносителя, м/сек
0,14
0,16
0,17
0,18
0,16
0,18
0,19
0,20
0,18
0,20
0,21
0,22
Производительность по теплу калорифера ТВВ 308, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
2000
2500
3000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
1,98
2,06
2,10
2,15
2,47
2,57
2,63
2,68
2,97
3,09
3,15
3,22
Аэродинамические потери ТВВ (ВНВ 113-308.22 ХЛ3), Па
23
24
25
26
34
37
39
40
48
52
54
56
t воздуха на выходе из теплообменника, °С
31
25
23
20
27
22
19
16
25
19
16
13
Расход теплоносителя калорифером, м³/ч
1,4
1,6
1,7
1,8
1,6
1,9
2,0
2,1
1,9
2,1
2,3
2,4
Гидравлическое сопротивление, кПа
0,8
1,1
1,2
1,4
1,1
1,5
1,7
1,9
1,5
1,9
2,3
2,5
Коэффициент теплопередачи, Вт/(м²•°C)
36,7
38,0
38,6
39,2
41,8
43,2
44,0
44,7
46,5
48,1
48,9
49,7
Скорость теплоносителя, м/сек
0,26
0,29
0,31
0,33
0,30
0,34
0,36
0,39
0,34
0,39
0,41
0,44
Производительность по теплу, кВт
40
46
49
52
47
53
57
60
53
61
64
68
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
2000
2500
3000
Температура подаваемого в калорифер воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
1,98
2,06
2,10
2,15
2,47
2,57
2,63
2,68
2,97
3,09
3,15
3,22
Воздушное сопротивление, Па
23
24
25
26
34
37
39
40
48
52
54
56
Температура воздуха на выходе, °С
30
25
22
20
27
21
19
16
24
19
16
13
Объем потребляемого теплоносителя, м³/ч
1,7
2,0
2,1
2,2
2,0
2,3
2,5
2,6
2,3
2,6
2,8
3,0
Гидравлические потери калорифера ВНВ-308, кПа
1,3
1,7
1,9
2,1
1,8
2,4
2,6
3,0
2,4
3,0
3,4
3,9
Коэффициент теплопередачи, Вт/(м²•°C)
37,5
38,7
39,4
40,0
42,7
44,1
44,8
45,6
47,5
49,0
49,9
50,7
Скорость теплоносителя, м/сек
0,32
0,36
0,39
0,41
0,37
0,43
0,45
0,48
0,42
0,48
0,51
0,55
Тепловая производительность, кВт
40
45
48
51
47
53
56
60
53
60
64
68
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
2000
2500
3000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
1,98
2,06
2,10
2,15
2,47
2,57
2,63
2,68
2,97
3,09
3,15
3,22
Сопротивление по воздуху, Па
23
24
25
26
34
37
39
40
48
52
54
56
t воздуха на выходе из калорифера ТВВ 308, °С
29
24
21
18
26
20
17
15
23
17
15
12
Объем теплоносителя для нагрева, м³/ч
3,3
3,8
4,1
4,3
3,9
4,5
4,8
5,1
4,4
5,1
5,4
5,7
Гидравлическое сопротивление, кПа
2,6
3,5
4,0
4,5
3,6
4,8
5,5
6,2
4,7
6,2
7,1
7,9
Коэффициент теплопередачи, Вт/(м²•°C)
38,4
39,7
40,4
41,1
43,7
45,2
46,0
46,8
48,6
50,3
51,2
52,0
Скорость горячей воды в трубках, м/сек
0,41
0,47
0,51
0,54
0,48
0,55
0,59
0,63
0,55
0,63
0,68
0,71
Тепловая производительность, кВт
38
44
47
50
45
52
55
59
51
59
63
67
Водяной калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 408

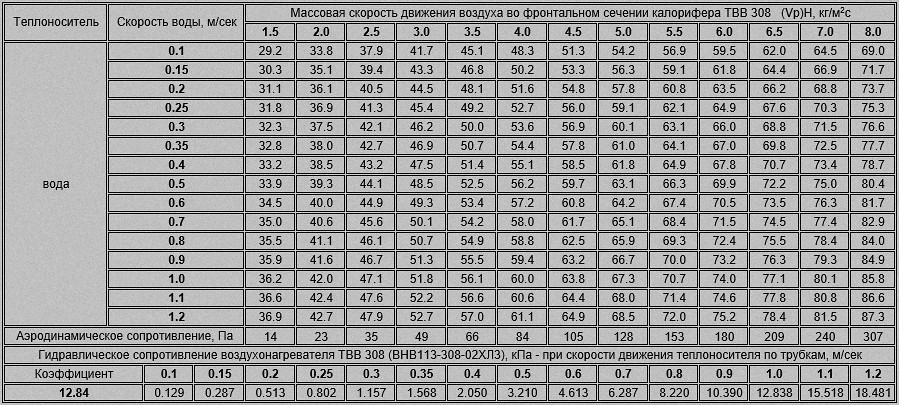

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 308
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-308 (калорифера ВНВ-308 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
