Калорифер ТВВ 407 (воздухонагреватель ВНВ-407 хл) - водовоздушный рекуперативный теплообменник для нагрева наружного воздуха,
подаваемого в промышленные и иные по назначению помещения в зимнее время. Воздухонагреватель ТВВ (ВНВ) 407 хл эксплуатируется
как индивидуально, так и в составе приточно-вентиляционных калориферных установок. Монтаж данных водяных теплообменников по
отношению проходящему через них воздушному потоку может осуществляться в параллельном, а в случае необходимости нагрева на
большую разницу температур - последовательном исполнении. Производство водяных калориферов ТВВ (ВНВ) 407 осуществляется согласно
техническим характеристикам ТУ 4863-002-55613706-02. Воздухонагреватель эксплуатируется в условиях холодного климата (ХЛ) категории
размещения 3 по ГОСТ 15150.
Конструкция и технические характеристики калорифера ТВВ 407
Калорифер ТВВ 407 состоит из теплопередающих элементов, двух трубных решеток с вваренными коллекторными крышками, патрубков, съемных
монтажных щитков. Теплопередающие элементы - металлические (электросварные или бесшовные) трубки диаметром 22 мм со спирально-накатным
алюминиевым оребрением номинальным диаметром 41 мм, шаг между ребрами - 3.35 мм. Процесс нагревания холодного воздушного потока происходит
путем его контакта с оребренными трубками во время прохождения через сечение калорифера. Коллекторные крышки теплообменника разделены
сегментами на перегородки, что позволяет повысить скорость движения водяного потока, и соответственно теплоотдачу воздухонагревателя без
увеличения объема теплоносителя.
Основные технические характеристики водяного воздухонагревателя ТВВ 407-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
3150
86
16.3
60
Объем (емкость) воздухонагревателя ВНВ 407 - 13.2 литра. Габариты по внешнему контуру - 727 х 575 х 220 мм. Количество
теплонесущих трубок – 42 шт.

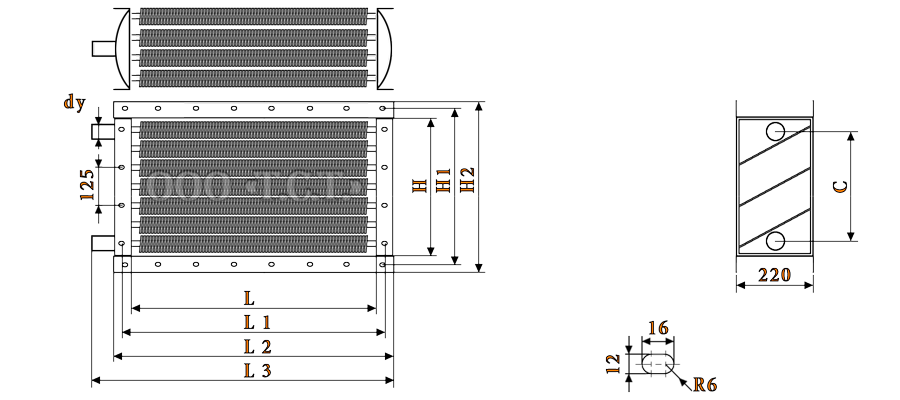

Габаритные и присоединительные размеры калорифера ТВВ 407
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 407), мм
Технические данные калорифера ТВВ 407 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
4
0.655
0.329
16.3
0.00523
0.00101
0.00298 (0.00199)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 407 02 ХЛ3 производства ООО Т.С.Т. Расчет
произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного
нагреваемого воздуха варьируется от 2000 до 4500 метров кубических в час. Табличные показатели представлены при использовании ряда
температурных графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. В расчетах используются шестиходовые модели.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
3150
4000
4500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,71
3,86
4,03
4,21
4,71
4,91
5,12
5,34
5,30
5,52
5,76
6,01
Аэродинамическое сопротивление, Па
98
105
114
124
152
164
177
192
189
204
220
239
t воздуха на выходе из воздухонагревателя, °С
38
33
27
21
34
28
22
16
32
26
19
14
Расход теплоносителя воздухонагревателем, м³/ч
0,8
0,9
1,0
1,1
0,9
1,1
1,2
1,3
1,0
1,2
1,3
1,4
Гидравлическое сопротивление, кПа
0,2
0,2
0,3
0,3
0,3
0,3
0,4
0,5
0,3
0,4
0,5
0,6
Коэффициент теплопередачи, Вт/(м²•°C)
47,9
49,3
50,7
52,2
54,8
56,4
58,0
59,8
58,6
60,3
62,0
63,9
Скорость теплоносителя в калорифере ТВВ 407, м/сек
0,12
0,13
0,14
0,16
0,14
0,15
0,17
0,19
0,15
0,16
0,18
0,20
Производительность по теплу, кВт
73
81
90
100
85
96
106
118
92
103
115
127
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
3000
3500
4000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,53
3,68
3,84
4,01
4,12
4,29
4,48
4,68
4,71
4,91
5,12
5,34
Аэродинамическое сопротивление, Па
89
96
104
113
119
128
138
150
152
164
177
192
t воздуха на выходе из теплообменника, °С
36
30
25
19
33
27
22
15
31
25
19
13
Расход теплоносителя, м³/ч
1,0
1,1
1,2
1,3
1,1
1,2
1,4
1,5
1,2
1,3
1,5
1,7
Гидравлическое сопротивление, кПа
0,2
0,3
0,4
0,5
0,3
0,4
0,5
0,6
0,4
0,5
0,6
0,8
Коэффициент теплопередачи, Вт/(м²•°C)
47,2
48,6
50,1
51,6
51,5
53,1
54,6
56,3
55,6
57,2
58,9
60,7
Скорость теплоносителя, м/сек
0,14
0,15
0,17
0,19
0,15
0,17
0,19
0,21
0,17
0,19
0,21
0,23
Производительность по теплу калорифера ТВВ 407, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
2000
2500
2800
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,36
2,45
2,56
2,67
2,95
3,07
3,20
3,34
3,30
3,43
3,58
3,74
Аэродинамические потери ТВВ (ВНВ 113-407.22 ХЛ3), Па
42
46
49
53
64
69
74
81
79
85
92
99
t воздуха на выходе из теплообменника, °С
37
32
27
22
33
28
23
17
31
26
21
15
Расход теплоносителя калорифером, м³/ч
1,6
1,8
2,0
2,3
1,8
2,1
2,4
2,6
2,0
2,3
2,5
2,9
Гидравлическое сопротивление, кПа
0,7
0,9
1,1
1,4
0,9
1,2
1,5
1,9
1,1
1,4
1,8
2,3
Коэффициент теплопередачи, Вт/(м²•°C)
39,5
40,7
41,9
43,2
44,8
46,2
47,6
49,0
47,8
49,2
50,7
52,3
Скорость теплоносителя, м/сек
0,22
0,25
0,28
0,31
0,26
0,29
0,33
0,37
0,28
0,32
0,36
0,40
Производительность по теплу, кВт
45
51
58
65
53
60
67
76
57
65
73
82
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
2000
2500
2800
Температура подаваемого в калорифер воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,36
2,45
2,56
2,67
2,95
3,07
3,20
3,34
3,30
3,43
3,58
3,74
Воздушное сопротивление, Па
42
46
49
53
64
69
74
81
79
85
92
99
Температура воздуха на выходе, °С
36
31
26
21
33
27
22
17
31
25
20
14
Объем потребляемого теплоносителя, м³/ч
2,0
2,2
2,5
2,8
2,3
2,6
2,9
3,2
2,4
2,8
3,1
3,5
Гидравлические потери калорифера ВНВ-407, кПа
1,0
1,3
1,7
2,2
1,4
1,8
2,3
3,0
1,6
2,2
2,8
3,6
Коэффициент теплопередачи, Вт/(м²•°C)
40,0
41,3
42,5
43,8
45,4
46,8
48,2
49,7
48,5
49,9
51,4
53,1
Скорость теплоносителя, м/сек
0,27
0,31
0,35
0,39
0,32
0,36
0,41
0,46
0,34
0,39
0,44
0,50
Тепловая производительность, кВт
44
51
57
64
52
59
67
75
56
64
72
81
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
2000
2500
2800
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,36
2,45
2,56
2,67
2,95
3,07
3,20
3,34
3,30
3,43
3,58
3,74
Сопротивление по воздуху, Па
42
46
49
53
64
69
74
81
79
85
92
99
t воздуха на выходе из калорифера ТВВ 407, °С
35
30
26
21
31
27
21
16
30
25
20
14
Объем теплоносителя для нагрева, м³/ч
3,8
4,3
4,8
5,5
4,4
5,0
5,7
6,4
4,8
5,4
6,2
6,9
Гидравлическое сопротивление, кПа
4,0
5,1
6,6
8,4
5,4
7,1
9,2
11,7
6,5
8,4
10,9
13,6
Коэффициент теплопередачи, Вт/(м²•°C)
41,9
43,2
44,5
45,9
47,5
49,0
50,5
52,1
50,7
52,3
53,9
55,5
Скорость горячей воды в трубках, м/сек
0,53
0,60
0,68
0,77
0,62
0,71
0,80
0,90
0,67
0,77
0,87
0,98
Тепловая производительность, кВт
43
50
56
63
51
58
66
74
55
63
72
81
Водяной калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 307

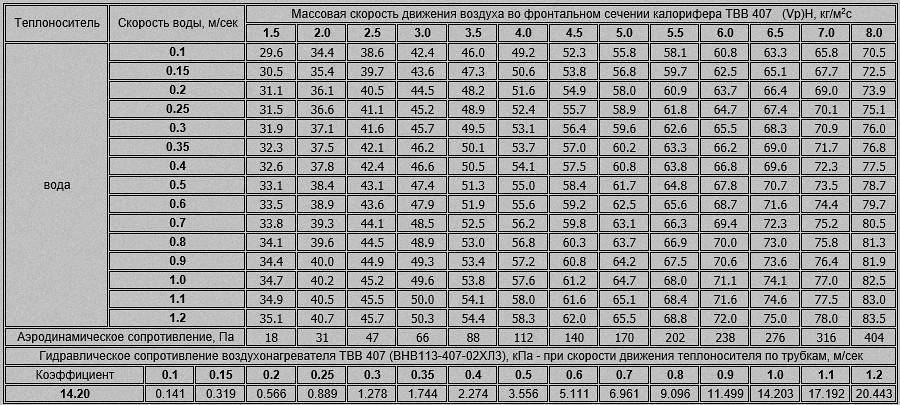

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 407
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-407 (калорифера ВНВ-407 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
