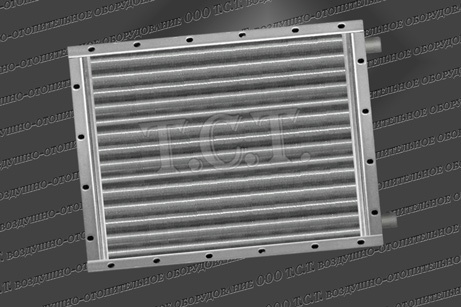

Калорифер ТВВ 307 (воздухонагреватель ВНВ-307 хл) - биметаллический трехрядный теплообменник, предназначенный для нагрева приточного
или рециркуляционного воздуха в системах вентиляции и воздушного отопления. Водяные калориферы ТВВ-307 производства ООО Т.С.Т.
изготавливаются в соответствии с требованиями технических условий ТУ 4863-002-55613706-02 с гидравлической и прочностной проверкой
каждого теплообменника. Воздухонагреватель должен эксплуатироваться в условиях умеренного или холодного климата категории размещения 3
согласно ГОСТ 15150.
Устройство и технические характеристики калорифера ТВВ 307
Калорифер ТВВ (ВНВ) 307 хл представляет собой жесткий металлический модуль с трубными досками, коллекторными крышками, патрубками для
присоединения воздухонагревателя к подающему и обратному трубопроводам, теплообменными элементами, монтажными боковыми щитками.
Теплообменные элементы по конструктивному исполнению изготовлены из стальных (электросварных ГОСТ 10704 или бесшовных ГОСТ 8734) трубок
диаметром 22 мм и алюминиевого оребрения номинальным диаметром 41 мм с межреберным шагом 3.35 мм. Во время работы калорифера, горячая
или перегретая вода, температурой от 70 до 180 градусов проходит по гидравлическому тракту и отдает свое тепло оребренным трубкам. Струя
холодного воздуха, проходя между трубками, расположенными в шахматном порядке нагревается и подается в отапливаемое помещение.
Основные технические характеристики водяного воздухонагревателя ТВВ 307-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
3150
69
12.4
48
Объем (емкость) водяного воздухонагревателя ВНВ 307 - 9.9 литра. Габаритные размеры по внешнему контуру - 727 х 575 х 180 мм.
Количество теплообменных трубок – 32 шт.

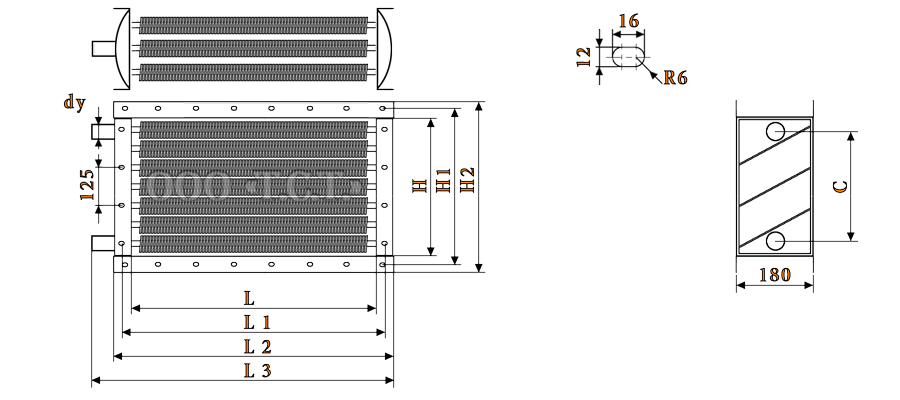

Габаритные и присоединительные размеры калорифера ТВВ 307
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 307), мм
Технические данные калорифера ТВВ 307 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
3
0.655
0.329
12.4
0.00379
0.00101
0.00227 (0.00151)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 307 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -40 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 1800 до 3500 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. В расчетах используются шестиходовые модели.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
2800
3150
3500
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,30
3,43
3,51
3,58
3,71
3,86
3,95
4,03
4,12
4,29
4,38
4,48
Аэродинамическое сопротивление, Па
59
64
66
69
73
79
82
86
89
96
100
104
t воздуха на выходе из воздухонагревателя, °С
29
23
19
16
27
21
17
14
25
19
16
13
Расход теплоносителя воздухонагревателем, м³/ч
0,6
0,7
0,7
0,8
0,7
0,7
0,8
0,8
0,7
0,8
0,8
0,9
Гидравлическое сопротивление, кПа
0,1
0,2
0,2
0,3
0,2
0,3
0,3
0,4
0,3
0,3
0,4
0,4
Коэффициент теплопередачи, Вт/(м²•°C)
44,3
45,7
46,5
47,2
47,4
48,9
49,7
50,5
50,4
52,0
52,9
53,7
Скорость теплоносителя в калорифере ТВВ 307, м/сек
0,12
0,13
0,14
0,15
0,13
0,14
0,15
0,16
0,14
0,15
0,16
0,17
Производительность по теплу, кВт
54
61
64
68
59
66
69
73
63
71
74
79
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
2500
2800
3150
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
2,95
3,07
3,13
3,20
3,30
3,43
3,51
3,58
3,71
3,86
3,95
4,03
Аэродинамическое сопротивление, Па
48
51
53
56
59
64
66
69
73
79
82
86
t воздуха на выходе из теплообменника, °С
28
22
19
16
26
20
17
14
25
18
15
13
Расход теплоносителя, м³/ч
0,7
0,8
0,8
0,9
0,8
0,9
0,9
1,0
0,8
0,9
1,0
1,0
Гидравлическое сопротивление, кПа
0,2
0,3
0,3
0,4
0,3
0,3
0,4
0,4
0,3
0,4
0,4
0,5
Коэффициент теплопередачи, Вт/(м²•°C)
42,3
43,7
44,4
45,1
45,2
46,7
47,4
48,2
48,4
50,0
50,8
51,6
Скорость теплоносителя, м/сек
0,13
0,15
0,16
0,17
0,14
0,16
0,17
0,18
0,16
0,17
0,18
0,19
Производительность по теплу калорифера ТВВ 307, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
1800
2100
2300
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,12
2,21
2,25
2,30
2,47
2,58
2,63
2,69
2,71
2,82
2,88
2,94
Аэродинамические потери ТВВ (ВНВ 113-307.22 ХЛ3), Па
26
28
29
30
34
37
39
40
41
44
46
48
t воздуха на выходе из теплообменника, °С
29
24
21
18
27
21
18
15
25
20
17
14
Расход теплоносителя калорифером, м³/ч
1,2
1,4
1,5
1,6
1,4
1,5
1,6
1,7
1,5
1,6
1,7
1,8
Гидравлическое сопротивление, кПа
0,6
0,8
0,9
1,0
0,7
1,0
1,1
1,2
0,8
1,1
1,2
1,4
Коэффициент теплопередачи, Вт/(м²•°C)
37,6
38,8
39,5
40,2
41,1
42,5
43,2
43,9
43,3
44,8
45,5
46,3
Скорость теплоносителя, м/сек
0,22
0,25
0,27
0,29
0,25
0,28
0,30
0,32
0,26
0,30
0,32
0,34
Производительность по теплу, кВт
35
40
42
45
39
44
47
50
41
47
50
53
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
1800
2100
2300
Температура подаваемого в калорифер воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,12
2,21
2,25
2,30
2,47
2,58
2,63
2,69
2,71
2,82
2,88
2,94
Воздушное сопротивление, Па
26
28
29
30
34
37
39
40
41
44
46
48
Температура воздуха на выходе, °С
28
23
20
18
26
21
18
15
25
19
16
14
Объем потребляемого теплоносителя, м³/ч
1,5
1,7
1,8
1,9
1,7
1,9
2,0
2,2
1,8
2,0
2,2
2,3
Гидравлические потери калорифера ВНВ-307, кПа
0,9
1,2
1,4
1,5
1,1
1,5
1,7
1,9
1,3
1,7
1,9
2,2
Коэффициент теплопередачи, Вт/(м²•°C)
38,3
39,6
40,3
41,0
41,9
43,4
44,1
44,8
44,2
45,7
46,5
47,3
Скорость теплоносителя, м/сек
0,28
0,32
0,34
0,36
0,31
0,35
0,37
0,40
0,33
0,37
0,40
0,42
Тепловая производительность, кВт
35
39
42
45
39
44
47
50
41
47
50
53
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
1800
2100
2300
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,12
2,21
2,25
2,30
2,47
2,58
2,63
2,69
2,71
2,82
2,88
2,94
Сопротивление по воздуху, Па
26
28
29
30
34
37
39
40
41
44
46
48
t воздуха на выходе из калорифера ТВВ 307, °С
28
23
21
18
26
21
18
15
25
19
17
14
Объем теплоносителя для нагрева, м³/ч
3,0
3,4
3,6
3,8
3,3
3,8
4,1
4,3
3,6
4,0
4,3
4,6
Гидравлическое сопротивление, кПа
3,7
4,9
5,6
6,2
4,6
6,0
6,9
7,9
5,3
6,9
7,9
9,0
Коэффициент теплопередачи, Вт/(м²•°C)
40,9
42,3
43,0
43,7
44,7
46,3
47,0
47,9
47,2
48,8
49,6
50,5
Скорость горячей воды в трубках, м/сек
0,55
0,63
0,67
0,71
0,61
0,70
0,75
0,80
0,66
0,75
0,80
0,85
Тепловая производительность, кВт
34
39
42
45
38
44
47
50
41
47
50
53
Водяной калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 407
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 307
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-307 (калорифера ВНВ-307 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
