Калорифер ТВВ 311 (воздухонагреватель ВНВ-311 хл) - водяной оребренный теплообменник производительностью 16000 м³/ч, предназначенный
для нагрева производственных, промышленных, бытовых помещений в составе вентиляционно-отопительных систем. Воздухоподогреватель
данного типа производства ООО Т.С.Т. эксплуатируется как отдельно, так и в составе сборных калориферных установок, применяемых для
подогрева воздуха для проветривания горных выработок шахт и рудников. Водяные калориферы ТВВ 311 изготавливается в соответствии
с основными требованиями технических условий ТУ 4863-002-55613706-02 с гидравлической и прочностной проверкой каждого
теплообменника. Воздушный нагреватель эксплуатируются в условиях умеренного и холодного климата категории размещения 3 в соответствии
с ГОСТ 15150-69.
Устройство и технические характеристики калорифера ТВВ 311
Калорифер водяной ТВВ (ВНВ) 311 представляет собой металлический модуль, включающий следующие составные части: трубные решетки,
коллекторные короба с патрубками, теплопередающие элементы, съемные монтажные щитки. Теплопередающие элементы изготавливаются из несущих
стальных (электросварных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734) трубок диаметром 22 мм с алюминиевым оребрением.
Увеличенная площадь сечения для прохода теплоносителя применяемых трубок способствует более длительному сохранению эксплуатационных
характеристик воздухонагревателя, уменьшению возможности его заморозки.
Основные технические характеристики водяного воздухонагревателя ТВВ 311-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
16000
387
63.6
187
Объем (емкость) водяного воздухонагревателя ВНВ 311 - 38.3 литра. Габаритные размеры по внешнему контуру - 1727 х 1075 х 180 мм.
Количество теплообменных трубок – 65 шт.

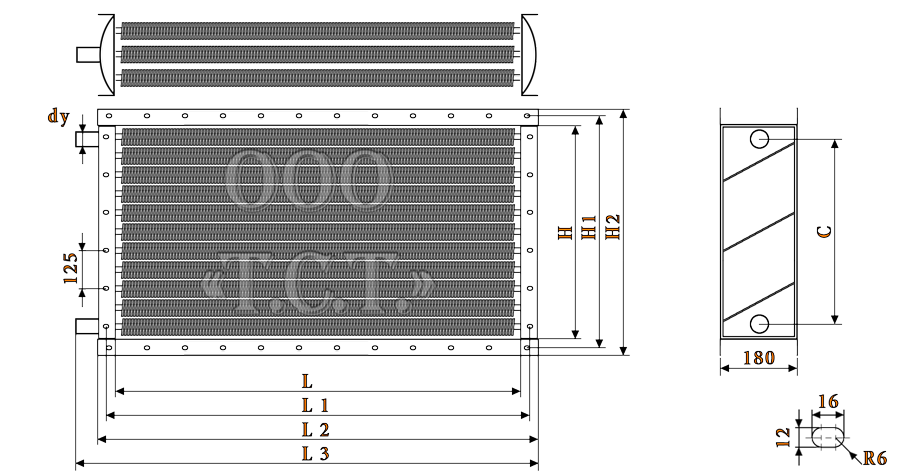

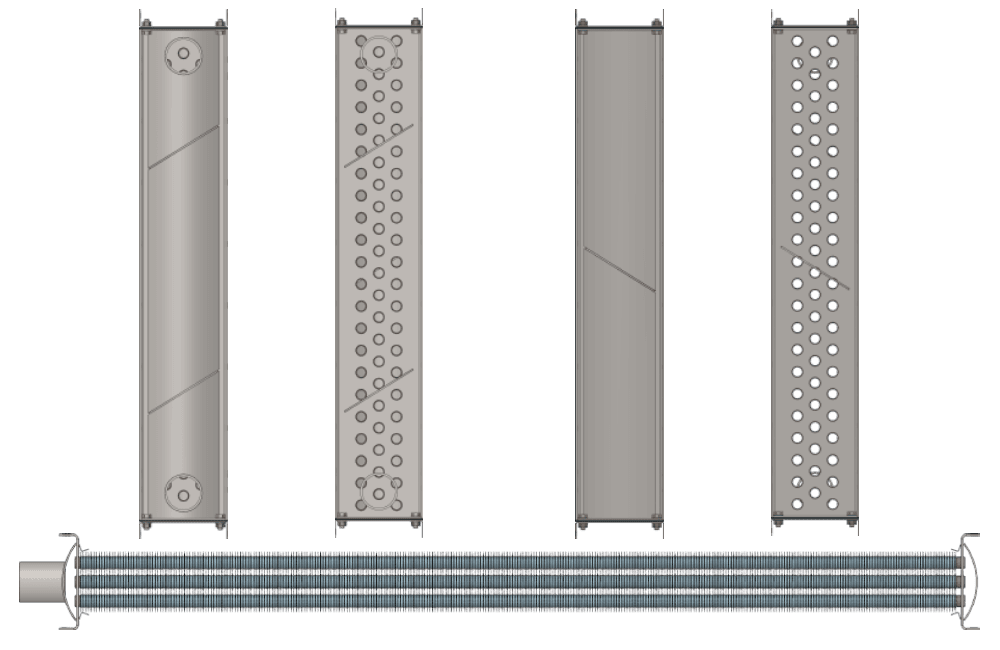

Габаритные и присоединительные размеры калорифера ТВВ 311
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 311), мм
Технические данные калорифера ТВВ 311 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
3
1.655
1.660
63.6
0.00379
0.00363
0.00461 (0.00307)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 311 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -40 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 9000 до 20000 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На первых пяти температурных режимах в расчетах используются
шестиходовые модели, в последующих двух – четырехходовые.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
14000
16000
20000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,27
3,40
3,48
3,55
3,74
3,89
3,97
4,06
4,67
4,86
4,96
5,07
Аэродинамическое сопротивление, Па
58
62
65
68
74
80
83
87
113
121
126
131
t воздуха на выходе из воздухонагревателя, °С
34
28
25
22
32
26
22
19
28
22
18
15
Расход теплоносителя воздухонагревателем, м³/ч
3,2
3,6
3,8
4,1
3,6
4,0
4,2
4,4
4,1
4,6
4,9
5,1
Гидравлическое сопротивление, кПа
2,5
3,2
3,6
4,0
3,1
3,9
4,3
4,8
4,2
5,2
5,8
6,5
Коэффициент теплопередачи, Вт/(м²•°C)
49,0
50,6
51,4
52,2
53,0
54,7
55,5
56,4
60,3
62,2
63,2
64,2
Скорость теплоносителя в калорифере ТВВ 311, м/сек
0,35
0,39
0,42
0,44
0,39
0,43
0,46
0,48
0,45
0,50
0,53
0,56
Производительность по теплу, кВт
298
334
353
373
327
366
387
408
380
426
450
474
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
14000
16000
18000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,27
3,40
3,48
3,55
3,74
3,89
3,97
4,06
4,20
4,38
4,47
4,56
Аэродинамическое сопротивление, Па
58
62
65
68
74
80
83
87
93
100
104
108
t воздуха на выходе из теплообменника, °С
31
25
22
19
29
23
20
17
27
21
18
15
Расход теплоносителя, м³/ч
4,1
4,6
4,9
5,2
4,5
5,1
5,3
5,6
4,9
5,5
5,8
6,1
Гидравлическое сопротивление, кПа
3,9
5,0
5,6
6,3
4,7
6,0
6,7
7,5
5,5
7,0
7,9
8,8
Коэффициент теплопередачи, Вт/(м²•°C)
50,0
51,6
52,5
53,3
54,1
55,8
56,7
57,6
57,9
59,8
60,7
61,7
Скорость теплоносителя, м/сек
0,44
0,49
0,52
0,55
0,48
0,54
0,57
0,60
0,52
0,58
0,62
0,65
Производительность по теплу калорифера ТВВ 311, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
10000
12000
14000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,48
2,54
2,80
2,92
2,98
3,04
3,27
3,40
3,48
3,55
Аэродинамические потери ТВВ (ВНВ 113-311.22 ХЛ3), Па
31
33
35
36
43
47
49
51
58
62
65
68
t воздуха на выходе из теплообменника, °С
32
27
24
21
29
24
21
18
27
21
18
16
Расход теплоносителя калорифером, м³/ч
7,1
8,1
8,6
9,1
8,1
9,2
9,8
10,4
9,0
10,2
10,9
11,5
Гидравлическое сопротивление, кПа
11,3
14,6
16,5
18,6
14,6
18,8
21,4
24,1
18,1
23,4
26,5
29,8
Коэффициент теплопередачи, Вт/(м²•°C)
44,2
45,7
46,4
47,2
49,1
50,8
51,6
52,5
53,7
55,6
56,5
57,4
Скорость теплоносителя, м/сек
0,74
0,84
0,89
0,95
0,84
0,96
1,02
1,08
0,94
1,07
1,13
1,20
Производительность по теплу, кВт
206
234
249
264
234
266
283
300
260
296
315
334
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
10000
12000
14000
Температура подаваемого в калорифер воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,48
2,54
2,80
2,92
2,98
3,04
3,27
3,40
3,48
3,55
Воздушное сопротивление, Па
31
33
35
36
43
47
49
51
58
62
65
68
Температура воздуха на выходе, °С
29
24
22
19
27
21
19
16
25
19
16
13
Объем потребляемого теплоносителя, м³/ч
8,5
9,6
10,3
10,9
9,6
11,0
11,7
12,4
10,7
12,2
13,0
13,8
Гидравлические потери калорифера ВНВ-311, кПа
6,8
8,8
10,0
11,2
8,8
11,4
13,0
14,5
10,8
14,2
16,0
18,1
Коэффициент теплопередачи, Вт/(м²•°C)
42,8
44,2
44,9
45,7
47,6
49,2
50,0
50,8
52,0
53,8
54,7
55,6
Скорость теплоносителя, м/сек
0,52
0,59
0,63
0,67
0,59
0,68
0,72
0,76
0,66
0,76
0,80
0,86
Тепловая производительность, кВт
196
224
238
253
223
254
271
288
248
283
301
320
Температурный режим воды на входе и выходе, °С
80/65
Объем подаваемого в теплообменник воздуха, м³/ч
9000
11000
13000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,10
2,19
2,23
2,28
2,57
2,67
2,73
2,79
3,04
3,16
3,23
3,30
Сопротивление по воздуху, Па
25
27
28
30
37
40
41
43
50
54
57
59
t воздуха на выходе из калорифера ТВВ 311, °С
28
23
20
18
25
20
17
15
23
17
15
12
Объем теплоносителя для нагрева, м³/ч
9,8
11,3
12,0
12,8
11,3
13,0
13,9
14,9
12,8
14,6
15,7
16,6
Гидравлическое сопротивление, кПа
9,0
11,8
13,6
15,4
12,0
15,9
18,1
20,8
15,2
20,0
22,9
25,9
Коэффициент теплопередачи, Вт/(м²•°C)
41,1
42,5
43,2
43,9
46,2
47,8
48,6
49,4
50,9
52,6
53,5
54,4
Скорость горячей воды в трубках, м/сек
0,60
0,69
0,74
0,79
0,69
0,80
0,86
0,92
0,78
0,90
0,96
1,02
Тепловая производительность, кВт
171
196
210
224
197
227
242
258
222
255
272
290
Водяной калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 411

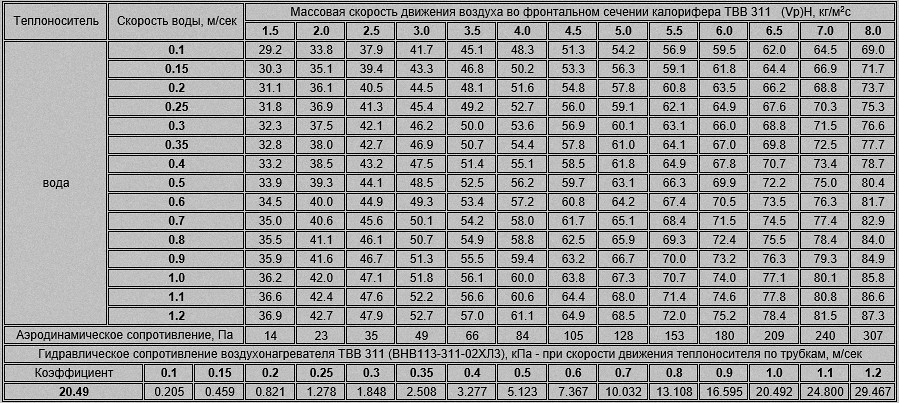

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 311
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-311 (калорифера ВНВ-311 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Заказать прайс-лист на воздухонагреватели серии ТВВ (ВНВ 113 ХЛ), цена указана с учетом НДС, можно по электронной почте: zao_tst@mail.ru.
Предприятие ООО Т.С.Т. - производство и продажа отопительного оборудования. г. Новосибирск, ул. Широкая, дом 1 А, офис 207/1. Контактный
телефон: +7 (3846) 682324. Технические вопросы: 8-961-7378-314. Отдел продаж: 8-904-9681-488. Осуществляется доставка транспортными
компаниями в города: Мурманск, Пенза, Набережные Челны, Сургут, Калуга и др.
