Калорифер ТВВ 306 (воздухонагреватель ВНВ-306 хл) - теплообменный аппарат для нагрева воздуха в вентиляционно-отопительных системах
помещений производственного, коммунального и гражданского назначения. Водовоздушные калориферы ТВВ 306 изготавливаются в соответствии
с требованиями ТУ 4863-002-55613706-02 с проведением прочностных и гидравлических испытаний каждого выпускаемого воздухонагревателя.
Теплообменник устанавливается и эксплуатируется в регионах с умеренным и холодным климатом категории размещения 3 по ГОСТ 15150-69.

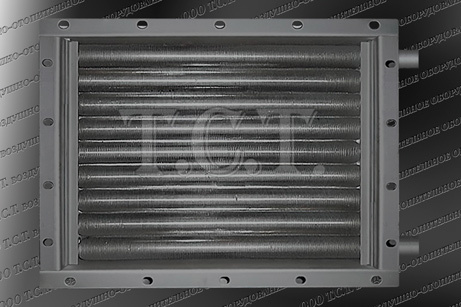

Устройство и технические характеристики калорифера ТВВ 306
Калорифер типа ТВВ (ВНВ113) 306 конструктивно представляет собой монолитный блок, внутри которого расположены нагревательные металлические
трубки диаметром 22 мм (электросварные или бесшовные) с алюминиевым спирально-накатным оребрением. Жесткость и монолитность блока
обеспечивается трубными решетками, изготовленными из листовой стали толщиной 4 мм. К наружной части решеток методом сварки присоединяются
коллекторные крышки, разделенные перегородками на ряд отсеков, что определяет многоходовость воздухонагревателя ВНВ113 306. Многоходовое
движение обеспечивает увеличение скорости потока теплоносителя и в значительной степени повышает тепловую эффективность калорифера.
Основные технические характеристики водяного воздухонагревателя ТВВ 306-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2500
55
10.1
42
Объем (емкость) водяного воздухонагревателя ВНВ 306 - 8.7 литра. Габаритные размеры по внешнему контуру - 602 х 575 х 180 мм.
Количество теплообменных трубок – 32 шт.

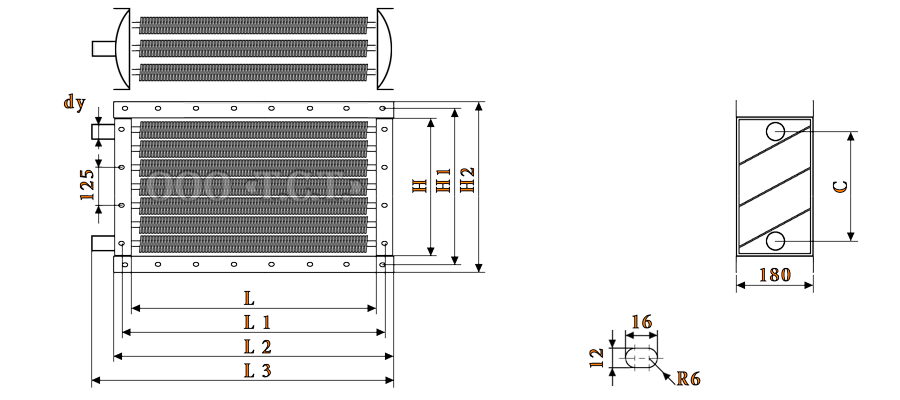

Габаритные и присоединительные размеры калорифера ТВВ 306
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 306), мм
Технические данные калорифера ТВВ 306 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
3
0.530
0.267
10.1
0.00379
0.00101
0.00227 (0.00151)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 306 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -40 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 1200 до 3150 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. В расчетах используются шестиходовые модели.
Температурный режим воды на входе и выходе, °С
150/80
Объем нагреваемого воздуха, м³/ч
2500
2800
3150
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,63
3,78
3,86
3,94
4,06
4,23
4,32
4,41
4,57
4,76
4,86
4,97
Аэродинамическое сопротивление, Па
70
76
79
82
87
94
97
101
108
117
121
126
t воздуха на выходе из воздухонагревателя, °С
30
23
20
17
28
21
18
15
26
19
16
13
Расход теплоносителя воздухонагревателем, м³/ч
0,6
0,7
0,7
0,8
0,7
0,8
0,8
0,9
0,7
0,8
0,9
0,9
Гидравлическое сопротивление, кПа
0,1
0,2
0,2
0,3
0,2
0,2
0,3
0,3
0,2
0,3
0,3
0,4
Коэффициент теплопередачи, Вт/(м²•°C)
46,7
48,2
49,0
49,7
49,9
51,5
52,3
53,1
53,4
55,1
56,0
56,8
Скорость теплоносителя в калорифере ТВВ 306, м/сек
0,12
0,13
0,14
0,15
0,13
0,14
0,15
0,16
0,14
0,15
0,16
0,17
Производительность по теплу, кВт
49
55
58
61
53
59
63
66
58
64
68
71
Температурный график теплоносителя, °С
130/80
Объем нагреваемого воздуха, м³/ч
2200
2500
2800
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,19
3,33
3,40
3,47
3,63
3,78
3,86
3,94
4,06
4,23
4,32
4,41
Аэродинамическое сопротивление, Па
55
60
62
65
70
76
79
82
87
94
97
101
t воздуха на выходе из теплообменника, °С
30
23
20
17
28
21
18
15
26
19
16
13
Расход теплоносителя, м³/ч
0,8
0,9
0,9
1,0
0,8
0,9
1,0
1,0
0,9
1,0
1,1
1,1
Гидравлическое сопротивление, кПа
0,2
0,3
0,3
0,4
0,3
0,4
0,4
0,5
0,3
0,4
0,5
0,5
Коэффициент теплопередачи, Вт/(м²•°C)
44,5
45,9
46,6
47,4
47,9
49,4
50,2
51,0
51,2
52,8
53,6
54,5
Скорость теплоносителя, м/сек
0,14
0,16
0,17
0,18
0,15
0,17
0,18
0,19
0,17
0,19
0,20
0,21
Производительность по теплу калорифера ТВВ 306, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
1200
1500
1800
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
1,74
1,81
1,85
1,89
2,18
2,27
2,32
2,36
2,61
2,72
2,78
2,84
Аэродинамические потери ТВВ (ВНВ 113-306.22 ХЛ3), Па
18
19
20
21
27
29
30
32
38
41
43
44
t воздуха на выходе из теплообменника, °С
31
26
23
21
28
22
20
17
25
20
17
14
Расход теплоносителя калорифером, м³/ч
0,9
1,0
1,0
1,1
1,0
1,2
1,2
1,3
1,2
1,3
1,4
1,4
Гидравлическое сопротивление, кПа
0,2
0,3
0,4
0,4
0,4
0,5
0,6
0,7
0,5
0,6
0,7
0,8
Коэффициент теплопередачи, Вт/(м²•°C)
32,8
33,9
34,5
35,1
37,4
38,6
39,3
39,9
41,5
42,9
43,7
44,4
Скорость теплоносителя, м/сек
0,15
0,18
0,19
0,20
0,18
0,21
0,22
0,23
0,21
0,23
0,25
0,27
Производительность по теплу, кВт
24
28
29
31
29
32
35
37
32
37
39
42
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
1200
1500
1800
Температура подаваемого в калорифер воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
1,74
1,81
1,85
1,89
2,18
2,27
2,32
2,36
2,61
2,72
2,78
2,84
Воздушное сопротивление, Па
18
19
20
21
27
29
30
32
38
41
43
44
Температура воздуха на выходе, °С
31
26
23
20
27
22
19
16
25
19
16
14
Объем потребляемого теплоносителя, м³/ч
1,1
1,2
1,3
1,4
1,2
1,4
1,5
1,6
1,4
1,6
1,7
1,8
Гидравлические потери калорифера ВНВ-306, кПа
0,4
0,5
0,6
0,7
0,6
0,7
0,9
1,0
0,7
1,0
1,1
1,3
Коэффициент теплопередачи, Вт/(м²•°C)
33,5
34,6
35,2
35,8
38,1
39,4
40,1
40,8
42,4
43,8
44,6
45,3
Скорость теплоносителя, м/сек
0,19
0,22
0,23
0,25
0,22
0,26
0,27
0,29
0,25
0,29
0,31
0,33
Тепловая производительность, кВт
24
28
29
31
28
32
34
36
32
37
39
41
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
1200
1500
1800
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
1,74
1,81
1,85
1,89
2,18
2,27
2,32
2,36
2,61
2,72
2,78
2,84
Сопротивление по воздуху, Па
18
19
20
21
27
29
30
32
38
41
43
44
t воздуха на выходе из калорифера ТВВ 306, °С
30
26
23
21
27
22
19
17
25
19
17
14
Объем теплоносителя для нагрева, м³/ч
2,1
2,4
2,5
2,7
2,4
2,8
3,0
3,2
2,8
3,2
3,4
3,6
Гидравлическое сопротивление, кПа
1,7
2,2
2,6
2,9
2,3
3,1
3,5
4,0
3,0
4,0
4,6
5,2
Коэффициент теплопередачи, Вт/(м²•°C)
35,7
36,9
37,5
38,2
40,7
42,1
42,8
43,5
45,2
46,8
47,6
48,4
Скорость горячей воды в трубках, м/сек
0,38
0,44
0,46
0,50
0,45
0,51
0,55
0,58
0,51
0,59
0,62
0,67
Тепловая производительность, кВт
24
27
29
31
28
32
34
37
32
37
39
42
Водяной калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 406

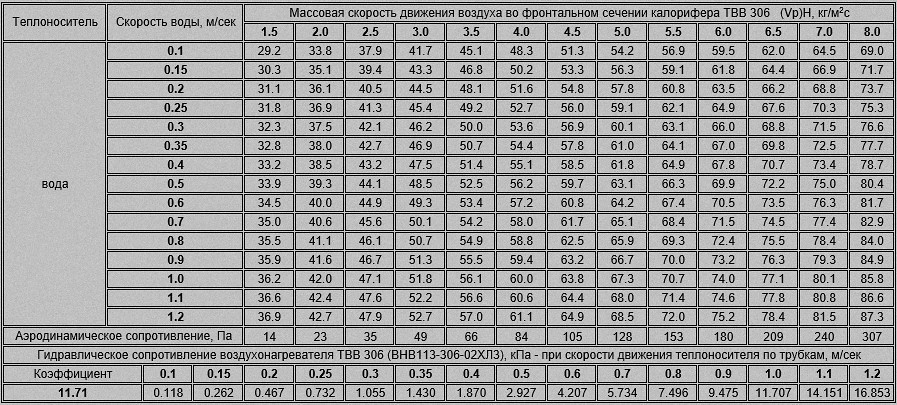

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 306
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-306 (калорифера ВНВ-306 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
