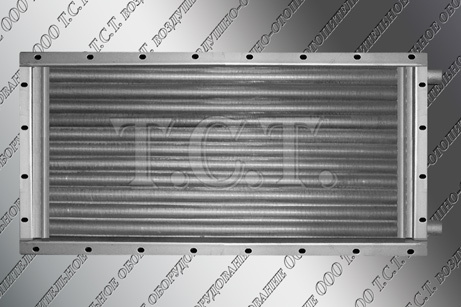

Калорифер ТВВ 409 (воздухонагреватель ВНВ-409 хл) - многоходовой водяной теплообменник с горизонтальным расположением теплоотдающих
элементов, используется для нагрева приточного воздуха в вентиляционно-отопительных установках и камерах зданий различного назначения.
В качестве греющей среды выступает горячая или перегретая вода с температурой до 180°С. Производство калориферов ТВВ (ВНВ) 409
осуществляется согласно ТУ 4863-002-55613706-02 с проверкой каждого нагревателя на герметичность и прочность. Воздухонагреватель
эксплуатируется в условиях холодного климата (ХЛ) категории размещения 3 по ГОСТ 15150-69.
Конструкция и технические характеристики калорифера ТВВ 409
Калорифер ТВВ 409 конструктивно представляет собой монолитный модуль прямоугольного сечения с комплектуемыми изделиями. Основными
составными частями теплообменного аппарата являются: пучок нагревательных элементов, фиксированный с внутренней стороны в трубных досках,
коллекторные крышки для распределения теплоносителя, патрубки или штуцера, боковые монтажные щитки. Теплопередающая поверхность каждого
нагревательного элемента состоит из алюминиевого оребрения, накатанного поверх несущей стальной (электросварной по ГОСТ 10704-91 или
бесшовной по ГОСТ 8734-75) трубы диаметром 22 мм. Увеличенный, по сравнению с другими моделями, внутренний диаметр стальных трубок
уменьшает возможность их полного перекрытия при загрязненном теплоносителе и снижает риски разморозки калорифера.
Основные технические характеристики водяного воздухонагревателя ТВВ 409-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
5000
132
22.5
76
Объем (емкость) воздухонагревателя ВНВ 409 - 16.2 литра. Габариты по внешнему контуру - 977 х 575 х 220 мм. Количество теплонесущих
трубок – 42 шт.

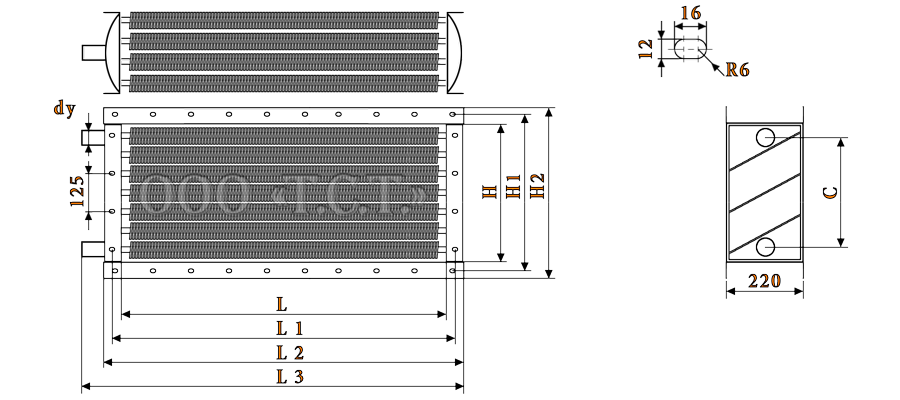

Габаритные и присоединительные размеры калорифера ТВВ 409
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 409), мм
Технические данные калорифера ТВВ 409 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
4
0.905
0.455
22.5
0.00523
0.00101
0.00298 (0.00199)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 409 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 3000 до 6500 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На шести температурных режимах входящего теплоносителя в
расчетах используются шестиходовые модели. При последнем расчете используются технические данные четырехходового воздухонагревателя.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
4000
5000
6500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,41
3,55
3,70
3,87
4,26
4,43
4,63
4,83
5,54
5,77
6,01
6,28
Аэродинамическое сопротивление, Па
84
90
97
105
126
136
147
159
205
221
239
259
t воздуха на выходе из воздухонагревателя, °С
41
35
30
24
37
31
25
19
32
26
20
14
Расход теплоносителя воздухонагревателем, м³/ч
1,1
1,2
1,3
1,5
1,3
1,4
1,5
1,7
1,5
1,7
1,8
2,0
Гидравлическое сопротивление, кПа
0,3
0,4
0,5
0,7
0,5
0,6
0,7
0,9
0,7
0,9
1,1
1,3
Коэффициент теплопередачи, Вт/(м²•°C)
46,7
48,0
49,5
51,0
53,0
54,5
56,1
57,8
61,4
63,2
65,1
67,0
Скорость теплоносителя в калорифере ТВВ 409, м/сек
0,15
0,17
0,19
0,21
0,18
0,20
0,22
0,25
0,21
0,24
0,27
0,30
Производительность по теплу, кВт
96
108
120
132
112
125
139
154
134
150
166
184
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
3500
4500
5500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
2,98
3,10
3,23
3,38
3,83
3,99
4,16
4,35
4,69
4,88
5,09
5,32
Аэродинамическое сопротивление, Па
65
70
76
82
104
112
121
131
150
162
175
190
t воздуха на выходе из теплообменника, °С
40
35
29
24
35
30
24
18
32
26
20
14
Расход теплоносителя, м³/ч
1,2
1,4
1,5
1,7
1,4
1,6
1,8
2,0
1,7
1,9
2,1
2,3
Гидравлическое сопротивление, кПа
0,4
0,5
0,7
0,9
0,6
0,8
1,0
1,3
0,8
1,1
1,3
1,7
Коэффициент теплопередачи, Вт/(м²•°C)
43,9
45,2
46,5
48,0
50,6
52,1
53,7
55,3
56,7
58,4
60,1
61,9
Скорость теплоносителя, м/сек
0,17
0,19
0,22
0,24
0,21
0,23
0,26
0,29
0,24
0,27
0,30
0,33
Производительность по теплу калорифера ТВВ 409, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
3000
3500
4000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,56
2,66
2,78
2,90
2,98
3,10
3,23
3,38
3,41
3,55
3,70
3,87
Аэродинамические потери ТВВ (ВНВ 113-409.22 ХЛ3), Па
49
53
57
62
65
70
76
82
84
90
97
105
t воздуха на выходе из теплообменника, °С
36
31
26
21
34
29
24
18
32
26
21
15
Расход теплоносителя калорифером, м³/ч
2,3
2,7
3,0
3,3
2,6
3,0
3,3
3,7
2,9
3,2
3,6
4,1
Гидравлическое сопротивление, кПа
1,6
2,1
2,7
3,4
2,0
2,6
3,4
4,2
2,5
3,3
4,0
5,1
Коэффициент теплопередачи, Вт/(м²•°C)
42,3
43,6
44,9
46,3
46,2
47,6
49,0
50,5
49,8
51,3
52,9
54,5
Скорость теплоносителя, м/сек
0,33
0,37
0,42
0,47
0,36
0,41
0,47
0,52
0,40
0,46
0,51
0,58
Производительность по теплу, кВт
67
76
86
96
75
85
95
107
82
93
105
117
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
3000
3500
4000
Температура подаваемого в калорифер воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,56
2,66
2,78
2,90
2,98
3,10
3,23
3,38
3,41
3,55
3,70
3,87
Воздушное сопротивление, Па
49
53
57
62
65
70
76
82
84
90
97
105
Температура воздуха на выходе, °С
36
31
26
21
33
28
23
18
31
26
20
15
Объем потребляемого теплоносителя, м³/ч
2,9
3,3
3,7
4,1
3,2
3,6
4,1
4,6
3,5
4,0
4,5
5,0
Гидравлические потери калорифера ВНВ-409, кПа
2,5
3,2
4,1
5,2
3,1
4,0
5,2
6,5
3,8
4,9
6,2
7,8
Коэффициент теплопередачи, Вт/(м²•°C)
42,9
44,2
45,6
47,0
46,8
48,2
49,7
51,3
50,5
52,0
53,6
55,3
Скорость теплоносителя, м/сек
0,40
0,46
0,52
0,58
0,45
0,51
0,58
0,65
0,49
0,56
0,64
0,71
Тепловая производительность, кВт
66
75
85
95
74
84
95
106
81
92
104
116
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
3000
3500
4000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,56
2,66
2,78
2,90
2,98
3,10
3,23
3,38
3,41
3,55
3,70
3,87
Сопротивление по воздуху, Па
49
53
57
62
65
70
76
82
84
90
97
105
t воздуха на выходе из калорифера ТВВ 409, °С
33
28
23
18
30
25
20
15
28
23
18
13
Объем теплоносителя для нагрева, м³/ч
5,4
6,2
7,0
7,9
6,0
6,9
7,8
8,8
6,7
7,6
8,5
9,7
Гидравлическое сопротивление, кПа
4,7
6,1
7,8
10,0
5,8
7,7
9,8
12,5
7,0
9,2
11,7
15,1
Коэффициент теплопередачи, Вт/(м²•°C)
42,7
44,0
45,4
46,8
46,6
48,1
49,5
51,1
50,3
51,8
53,4
55,1
Скорость горячей воды в трубках, м/сек
0,38
0,43
0,48
0,55
0,42
0,48
0,54
0,61
0,46
0,53
0,59
0,68
Тепловая производительность, кВт
63
72
81
91
70
80
90
102
77
88
99
112
Водяной калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 309

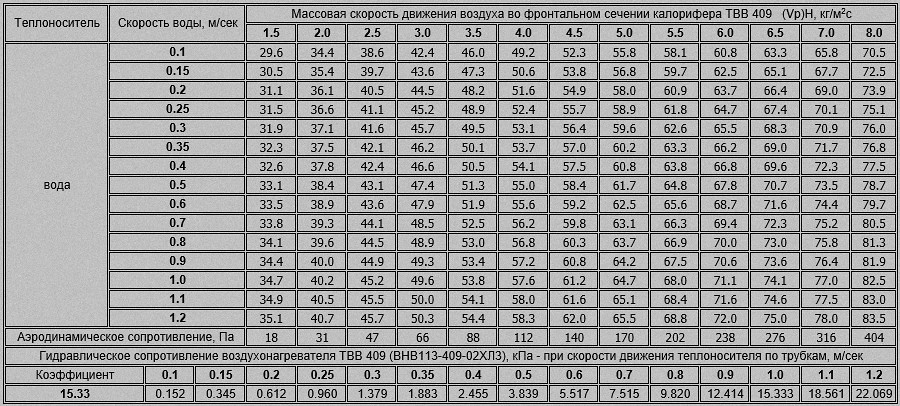

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 409
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-409 (калорифера ВНВ-409 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
