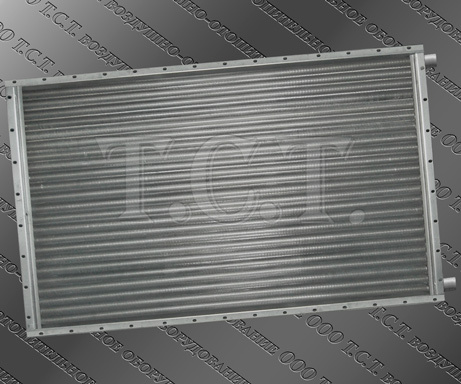

Калорифер ТВВ 411 (воздухонагреватель ВНВ-411 хл) - оребренный водяной теплообменник с увеличенной площадью для прохода теплоносителя,
предназначен для воздушного обогрева зданий промышленного, административного и бытового назначения значительного объема. Производство
калориферов ТВВ (ВНВ) 411 осуществляется согласно техническим характеристикам по ТУ 4863-002-55613706-02 с проверкой каждого
теплообменника на герметичность и прочность. Воздухонагреватель эксплуатируется в условиях холодного климата (ХЛ) категории
размещения 3 по ГОСТ 15150.
Конструкция и технические характеристики калорифера ТВВ 411
Калорифер ТВВ-411 производства ООО Т.С.Т. состоит из трубных решеток с распределительными коллекторами, теплообменных элементов с развитой
поверхностью, патрубков для присоединения к подающему и обратному трубопроводам, монтажных боковых щитков. Теплоотдающие элементы
изготавливаются из несущих стальных электросварных (по ГОСТ 10704-91) или бесшовных цельнотянутых (по ГОСТ 8734-75) трубок диаметром
22 мм и алюминиевого спирально-накатного оребрения. Увеличенный внутренний диаметр несущих трубок способствует более длительной
эксплуатации воздухонагревателя с сохранением стабильных эксплуатационных теплотехнических характеристик.
Основные технические характеристики водяного воздухонагревателя ТВВ 411-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
16000
467
84.2
242
Объем (емкость) воздухонагревателя ВНВ 411 - 51.1 литра. Габариты по внешнему контуру - 1727 х 1075 х 220 мм.
Количество теплонесущих трубок – 86 шт.

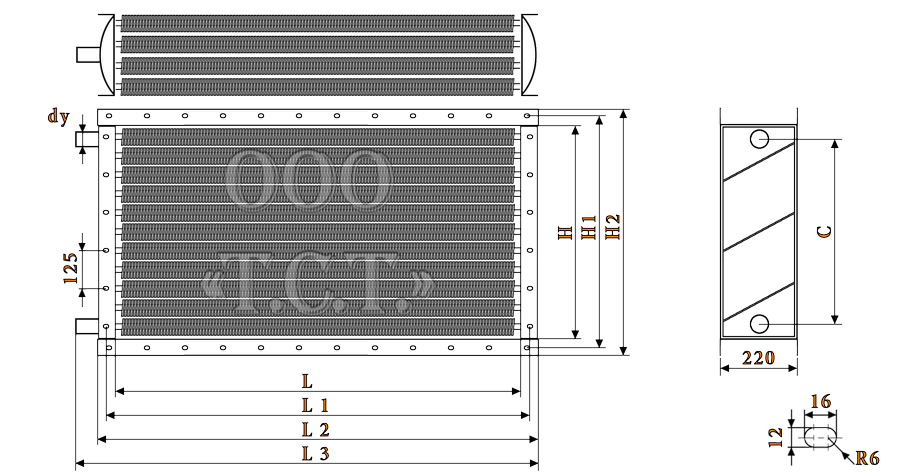

Габаритные и присоединительные размеры калорифера ТВВ 411
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 411), мм
Технические данные калорифера ТВВ 411 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
4
1.655
1.660
84.2
0.00523
0.00363
0.00610 (0.00406)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 411 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха
варьируется от 10000 до 25000 метров кубических в час. Табличные показатели представлены при использовании ряда температурных графиков
теплоносителя – от 150 до 80 градусов на входе в теплообменник. На первых четырех температурных режимах в расчетах используются
шестиходовые модели, в последующих двух – четырехходовые. При последнем расчете используются технические данные двухходового
воздухонагревателя.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
16000
20000
25000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,74
3,89
4,06
4,24
4,67
4,86
5,07
5,30
5,84
6,08
6,34
6,62
Аэродинамическое сопротивление, Па
99
107
115
125
150
161
174
189
226
243
263
285
t воздуха на выходе из воздухонагревателя, °С
43
37
32
26
38
33
27
21
34
28
22
16
Расход теплоносителя воздухонагревателем, м³/ч
4,3
4,8
5,3
5,9
5,0
5,5
6,2
6,9
5,8
6,5
7,2
8,0
Гидравлическое сопротивление, кПа
2,8
3,5
4,3
5,3
3,8
4,7
5,9
7,2
5,1
6,4
7,9
9,7
Коэффициент теплопередачи, Вт/(м²•°C)
52,0
53,5
55,1
56,8
59,0
60,7
62,5
64,4
67,0
68,9
70,9
73,1
Скорость теплоносителя в калорифере ТВВ 411, м/сек
0,38
0,42
0,47
0,52
0,44
0,49
0,55
0,61
0,51
0,58
0,64
0,71
Производительность по теплу, кВт
396
443
493
546
462
517
575
636
538
601
669
740
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
14000
16000
20000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,27
3,40
3,55
3,71
3,74
3,89
4,06
4,24
4,67
4,86
5,07
5,30
Аэродинамическое сопротивление, Па
77
83
90
98
99
107
115
125
150
161
174
189
t воздуха на выходе из теплообменника, °С
42
36
31
26
39
34
28
23
35
30
24
18
Расход теплоносителя, м³/ч
4,9
5,5
6,2
6,9
5,4
6,1
6,8
7,5
6,3
7,1
7,9
8,8
Гидравлическое сопротивление, кПа
3,5
4,4
5,5
6,8
4,2
5,3
6,6
8,2
5,7
7,3
9,0
11,2
Коэффициент теплопередачи, Вт/(м²•°C)
48,9
50,4
51,9
53,5
52,8
54,3
55,9
57,6
59,9
61,6
63,5
65,4
Скорость теплоносителя, м/сек
0,42
0,48
0,53
0,59
0,47
0,52
0,59
0,65
0,54
0,61
0,68
0,76
Производительность по теплу калорифера ТВВ 411, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
12000
14000
16000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,80
2,92
3,04
3,18
3,27
3,40
3,55
3,71
3,74
3,89
4,06
4,24
Аэродинамические потери ТВВ (ВНВ 113-411.22 ХЛ3), Па
58
63
68
73
77
83
90
98
99
107
115
125
t воздуха на выходе из теплообменника, °С
37
32
27
22
34
29
24
19
32
27
21
16
Расход теплоносителя калорифером, м³/ч
9,3
10,5
11,9
13,4
10,4
11,7
13,3
14,9
11,4
13,0
14,6
16,3
Гидравлическое сопротивление, кПа
5,1
6,6
8,3
10,5
6,3
8,1
10,4
13,1
7,6
9,8
12,5
15,8
Коэффициент теплопередачи, Вт/(м²•°C)
45,8
47,2
48,6
50,1
50,0
51,5
53,0
54,7
53,9
55,5
57,2
59,0
Скорость теплоносителя, м/сек
0,52
0,59
0,66
0,74
0,57
0,65
0,74
0,83
0,63
0,72
0,81
0,91
Производительность по теплу, кВт
270
306
345
387
301
342
385
432
331
375
423
474
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
12000
14000
16000
Температура подаваемого в калорифер воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,80
2,92
3,04
3,18
3,27
3,40
3,55
3,71
3,74
3,89
4,06
4,24
Воздушное сопротивление, Па
58
63
68
73
77
83
90
98
99
107
115
125
Температура воздуха на выходе, °С
36
31
26
21
34
29
23
18
31
26
21
16
Объем потребляемого теплоносителя, м³/ч
11,5
13,0
14,7
16,5
12,8
14,5
16,4
18,4
14,0
16,0
18,0
20,2
Гидравлические потери калорифера ВНВ-411, кПа
7,7
9,9
12,7
16,0
9,6
12,3
15,8
19,9
11,5
15,0
19,0
23,9
Коэффициент теплопередачи, Вт/(м²•°C)
46,4
47,8
49,3
50,8
50,7
52,2
53,8
55,5
54,6
56,3
58,0
59,8
Скорость теплоносителя, м/сек
0,63
0,72
0,82
0,92
0,71
0,81
0,91
1,02
0,78
0,89
1,00
1,12
Тепловая производительность, кВт
266
303
342
384
297
338
381
428
326
371
419
470
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
10000
12000
14000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,54
2,65
2,80
2,92
3,04
3,18
3,27
3,40
3,55
3,71
Сопротивление по воздуху, Па
42
45
48
52
58
63
68
73
77
83
90
98
t воздуха на выходе из калорифера ТВВ 411, °С
36
31
27
28
33
28
23
18
31
26
21
16
Объем теплоносителя для нагрева, м³/ч
19,0
21,8
24,6
45,7
21,8
24,7
28,0
31,8
24,1
27,7
31,3
35,3
Гидравлическое сопротивление, кПа
7,9
10,4
13,2
17,0
10,4
13,3
17,1
22,1
12,7
16,7
21,5
27,2
Коэффициент теплопередачи, Вт/(м²•°C)
41,7
43,0
44,3
45,7
46,3
47,6
49,1
50,7
50,5
52,0
53,6
55,3
Скорость горячей воды в трубках, м/сек
0,52
0,60
0,68
0,77
0,60
0,68
0,78
0,88
0,67
0,77
0,87
0,98
Тепловая производительность, кВт
221
253
287
323
252
288
327
368
282
322
365
411
Водяной калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 311

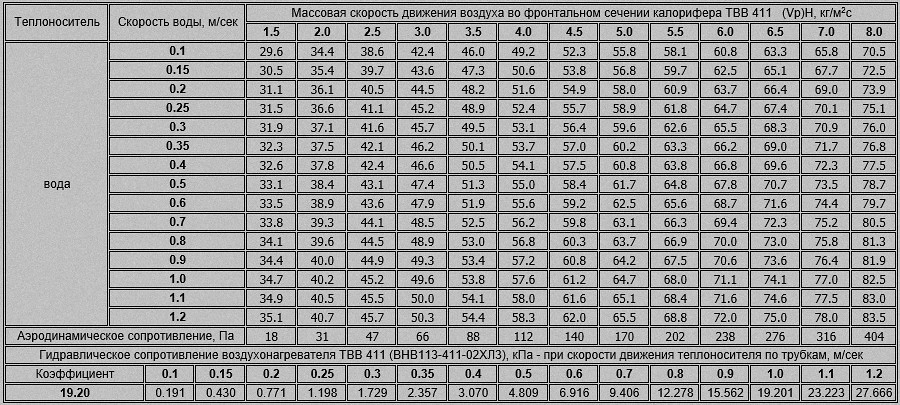

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 411
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-411 (калорифера ВНВ-411 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
