Калорифер ТВВ 406 (воздухонагреватель ВНВ-406 хл) - воздушно-отопительный прибор для нагрева воздуха в отопительно-вентиляционных
системах помещений и сушильных установках различного назначения. Используемый теплоноситель - горячая или перегретая вода с
температурой от 70 до 180 градусов и давлением не более 1.2 МПа. Производство калориферов ТВВ (ВНВ) 406 осуществляется согласно
техническим требованиям ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на герметичность и прочность. Водяные
воздухонагреватели предназначены для эксплуатации в условиях холодного климата (ХЛ) категории размещения 3 по ГОСТ 15150-69.
Конструкция и технические характеристики калорифера ТВВ 406

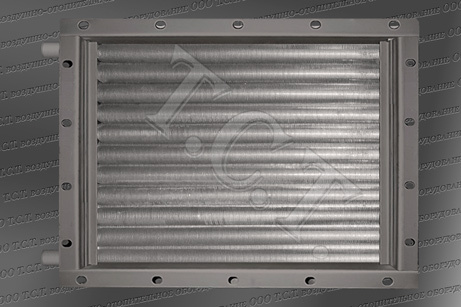

Водяной воздухоподогреватель ТВВ (ВНВ) 406 хл производства ООО Т.С.Т. представляет собой модуль прямоугольного сечения, основными
элементами которого являются: трубные решетки, теплоотдающие элементы, патрубки для ввода-вывода теплоносителя, боковые съемные щитки.
Теплоотдающие элементы изготавливаются из несущих металлических (электросварных ГОСТ 10704 или бесшовных ГОСТ 8734) трубок круглого
сечения диаметром 22 мм с алюминиевым спирально-накатным оребрением. Применение в калориферах трубок с увеличенным, относительно других
моделей внутренним сечением уменьшает возможность их полного перекрытия из-за некачественного теплоносителя.
Основные технические характеристики водяного воздухонагревателя ТВВ 406-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2500
68
13.3
52
Объем (емкость) воздухонагревателя ВНВ 406 - 11.7 литра. Габариты по внешнему контуру - 602 х 575 х 220 мм. Количество
теплонесущих трубок – 42 шт.
Габаритные и присоединительные размеры калорифера ТВВ 406

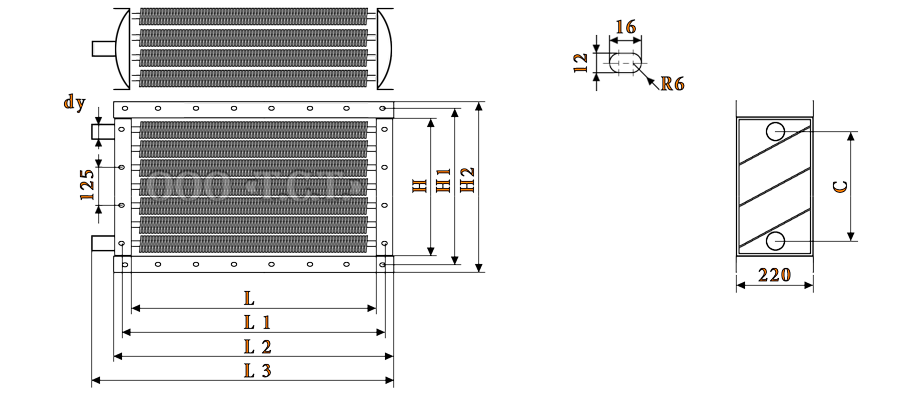

Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 406), мм
Технические данные калорифера ТВВ 406 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
4
0.530
0.267
13.3
0.00523
0.00101
0.00298 (0.00199)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 406 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 1500 до 3800 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. В расчетах используются шестиходовые модели.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
3150
3500
3800
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
4,57
4,76
4,97
5,19
5,08
5,29
5,52
5,76
5,52
5,74
5,99
6,26
Аэродинамическое сопротивление, Па
144
155
168
182
175
188
204
221
203
219
237
257
t воздуха на выходе из воздухонагревателя, °С
34
28
22
16
32
26
20
14
31
25
18
12
Расход теплоносителя воздухонагревателем, м³/ч
0,8
0,8
0,9
1,0
0,8
0,9
1,0
1,1
0,9
1,0
1,1
1,2
Гидравлическое сопротивление, кПа
0,1
0,2
0,3
0,3
0,2
0,3
0,4
0,4
0,2
0,3
0,4
0,5
Коэффициент теплопередачи, Вт/(м²•°C)
53,1
54,6
56,2
57,9
56,3
58,0
59,7
61,5
59,0
60,7
62,5
64,4
Скорость теплоносителя в калорифере ТВВ 406, м/сек
0,12
0,13
0,14
0,15
0,12
0,13
0,15
0,16
0,13
0,14
0,15
0,17
Производительность по теплу, кВт
67
75
84
93
72
81
90
100
77
86
95
105
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
2500
3000
3500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,63
3,78
3,94
4,12
4,36
4,53
4,73
4,94
5,08
5,29
5,52
5,76
Аэродинамическое сопротивление, Па
94
101
109
119
131
142
153
166
175
188
204
221
t воздуха на выходе из теплообменника, °С
35
29
24
18
32
26
21
15
29
23
18
12
Расход теплоносителя, м³/ч
0,8
0,9
1,0
1,1
0,9
1,0
1,2
1,3
1,0
1,1
1,3
1,4
Гидравлическое сопротивление, кПа
0,2
0,3
0,3
0,4
0,3
0,4
0,4
0,5
0,3
0,4
0,5
0,5
Коэффициент теплопередачи, Вт/(м²•°C)
47,3
48,6
50,1
51,6
52,4
53,9
55,5
57,2
57,1
58,8
60,6
62,4
Скорость теплоносителя, м/сек
0,13
0,14
0,15
0,16
0,14
0,15
0,16
0,18
0,15
0,16
0,18
0,20
Производительность по теплу калорифера ТВВ 406, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
1500
2000
2500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,18
2,27
2,36
2,47
2,90
3,02
3,15
3,29
3,63
3,78
3,94
4,12
Аэродинамические потери ТВВ (ВНВ 113-406.22 ХЛ3), Па
37
39
43
46
62
67
72
78
94
101
109
119
t воздуха на выходе из теплообменника, °С
38
33
28
23
33
28
23
17
30
24
19
13
Расход теплоносителя калорифером, м³/ч
1,2
1,4
1,5
1,7
1,5
1,7
1,9
2,1
1,7
1,9
2,2
2,5
Гидравлическое сопротивление, кПа
0,4
0,5
0,6
0,8
0,5
0,7
0,9
1,2
0,8
1,0
1,3
1,6
Коэффициент теплопередачи, Вт/(м²•°C)
37,2
38,3
39,5
40,7
43,8
45,1
46,5
47,9
49,7
51,2
52,8
54,4
Скорость теплоносителя, м/сек
0,17
0,19
0,21
0,24
0,20
0,23
0,26
0,29
0,24
0,27
0,31
0,34
Производительность по теплу, кВт
34
39
44
49
42
48
54
60
49
56
63
70
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
1500
2000
2500
Температура подаваемого в калорифер воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,18
2,27
2,36
2,47
2,90
3,02
3,15
3,29
3,63
3,78
3,94
4,12
Воздушное сопротивление, Па
37
39
43
46
62
67
72
78
94
101
109
119
Температура воздуха на выходе, °С
37
32
27
23
32
27
22
17
29
24
18
12
Объем потребляемого теплоносителя, м³/ч
1,5
1,7
1,9
2,1
1,8
2,1
2,3
2,6
2,1
2,4
2,7
3,0
Гидравлические потери калорифера ВНВ-406, кПа
0,5
0,7
0,9
1,2
0,8
1,1
1,4
1,8
1,2
1,5
2,0
2,5
Коэффициент теплопередачи, Вт/(м²•°C)
37,7
38,9
40,1
41,3
44,4
45,8
47,2
48,6
50,4
51,9
53,5
55,2
Скорость теплоносителя, м/сек
0,20
0,23
0,26
0,30
0,25
0,29
0,32
0,36
0,29
0,34
0,38
0,42
Тепловая производительность, кВт
34
38
43
49
42
47
53
60
49
55
62
70
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
1500
2000
2500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,18
2,27
2,36
2,47
2,90
3,02
3,15
3,29
3,63
3,78
3,94
4,12
Сопротивление по воздуху, Па
37
39
43
46
62
67
72
78
94
101
109
119
t воздуха на выходе из калорифера ТВВ 406, °С
36
31
27
22
31
26
21
16
28
23
17
12
Объем теплоносителя для нагрева, м³/ч
2,9
3,3
3,7
4,2
3,5
4,0
4,6
5,1
4,1
4,7
5,3
6,0
Гидравлическое сопротивление, кПа
2,2
2,9
3,7
4,7
3,3
4,4
5,7
7,1
4,6
6,0
7,7
9,8
Коэффициент теплопередачи, Вт/(м²•°C)
39,5
40,7
42,0
43,3
46,5
47,9
49,4
50,9
52,8
54,4
56,0
57,8
Скорость горячей воды в трубках, м/сек
0,40
0,46
0,52
0,59
0,49
0,56
0,64
0,72
0,58
0,66
0,75
0,84
Тепловая производительность, кВт
33
38
43
48
41
47
53
59
48
55
62
70
Водяной калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 306

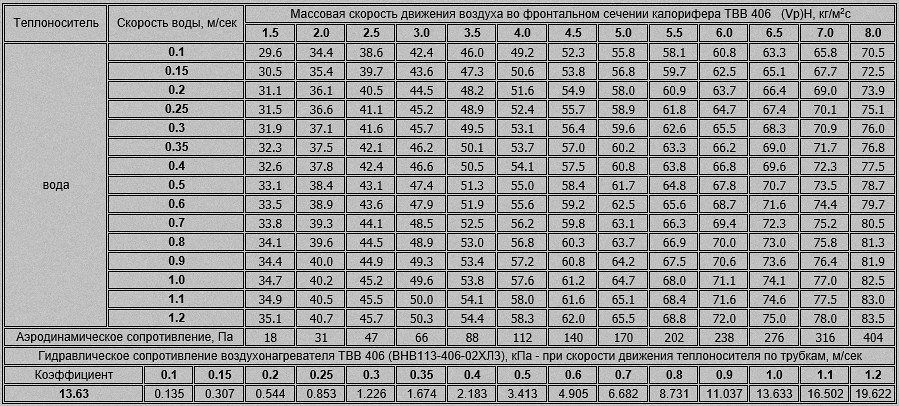

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 406
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-406 (калорифера ВНВ-406 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
