Калорифер ТВВ 309 (воздухонагреватель ВНВ-309 хл) - водяной теплообменник, применяемый для нагревания воздуха в сушильных установках,
промышленных отопительно-вентиляционных системах и прочих устройствах воздушного обогрева помещений. Калориферы ТВВ 309 изготавливаются
в соответствии с обязательными основными требованиями технических условий ТУ 4863-002-55613706-02 с гидравлической и прочностной
проверкой каждого теплообменника. Воздухонагреватель должен эксплуатироваться в условиях умеренного или холодного климата 3-й категории
размещения в соответствии с ГОСТ 15150-69.

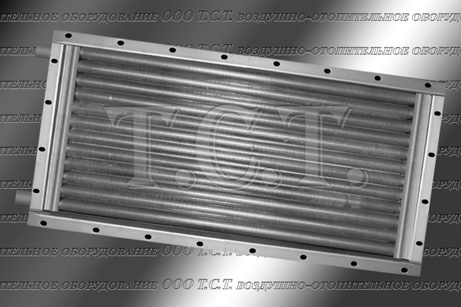

Устройство и технические характеристики калорифера ТВВ 309
Калорифер ТВВ (ВНВ) 309 состоит из трубных решеток с коллекторами и патрубками, которые в комплексе с теплообменными элементами представляют
собой автономную гидравлическую систему. В целях упрощения монтажа и предохранения от замятия воздухонагреватель производства ООО Т.С.Т.
комплектуется съемными монтажными щитками. Теплоотдающие элементы – биметаллические. На несущих стальных трубках диаметром 22 мм
(электросварных ГОСТ 10704-91 или бесшовных ГОСТ 8734-75) формируется методом прокатки развитое алюминиевое оребрение номинальным
диаметром 41 мм. Увеличенное внутреннее сечение теплообменных трубок способствует сохранению в течение длительного срока высоких
теплотехнических характеристик воздушного нагревателя.
Основные технические характеристики водяного воздухонагревателя ТВВ 309-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
5000
108
17.2
61
Объем (емкость) водяного воздухонагревателя ВНВ 309 - 12.1 литра. Габаритные размеры по внешнему контуру - 977 х 575 х 180 мм. Количество
теплообменных трубок – 32 шт.

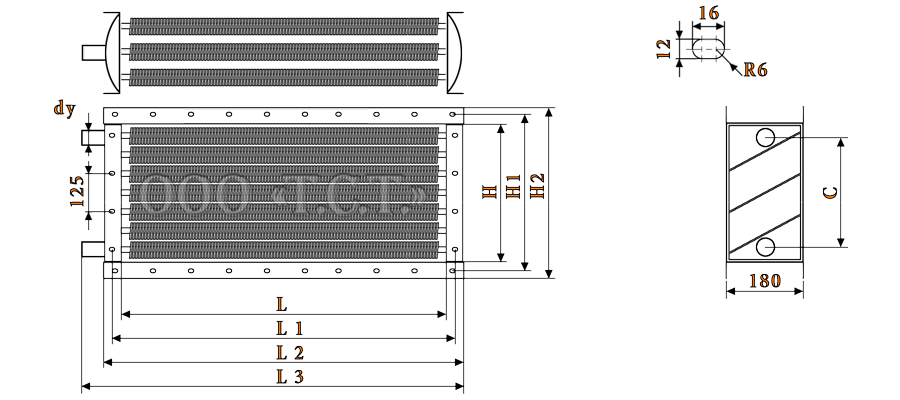

Габаритные и присоединительные размеры калорифера ТВВ 309
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 309), мм
Технические данные калорифера ТВВ 309 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
3
0.905
0.455
17.2
0.00379
0.00101
0.00227 (0.00151)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 309 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -40 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 2500 до 5000 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На шести температурных режимах входящего теплоносителя в расчетах
используются шестиходовые модели. При последнем расчете используются технические данные четырехходового воздухонагревателя.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
4000
4500
5000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,41
3,55
3,62
3,70
3,83
3,99
4,08
4,16
4,26
4,43
4,53
4,63
Аэродинамическое сопротивление, Па
63
67
70
73
78
84
87
91
95
102
106
111
t воздуха на выходе из воздухонагревателя, °С
30
24
20
17
28
21
18
15
26
20
17
13
Расход теплоносителя воздухонагревателем, м³/ч
0,9
1,0
1,1
1,1
1,0
1,1
1,1
1,2
1,0
1,2
1,2
1,3
Гидравлическое сопротивление, кПа
0,3
0,4
0,5
0,6
0,4
0,5
0,6
0,7
0,5
0,6
0,7
0,8
Коэффициент теплопередачи, Вт/(м²•°C)
46,7
48,2
48,9
49,7
50,0
51,6
52,4
53,2
53,1
54,8
55,7
56,6
Скорость теплоносителя в калорифере ТВВ 309, м/сек
0,16
0,18
0,20
0,21
0,18
0,20
0,21
0,22
0,19
0,22
0,23
0,24
Производительность по теплу, кВт
79
88
93
98
85
96
101
106
92
103
108
114
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
3500
4000
4500
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
2,98
3,10
3,17
3,24
3,41
3,55
3,62
3,70
3,83
3,99
4,08
4,16
Аэродинамическое сопротивление, Па
49
53
55
57
63
67
70
73
78
84
87
91
t воздуха на выходе из теплообменника, °С
29
23
20
17
27
21
18
15
25
19
16
13
Расход теплоносителя, м³/ч
1,0
1,2
1,2
1,3
1,1
1,2
1,3
1,4
1,2
1,3
1,4
1,5
Гидравлическое сопротивление, кПа
0,4
0,5
0,6
0,7
0,5
0,6
0,7
0,8
0,6
0,8
0,9
1,0
Коэффициент теплопередачи, Вт/(м²•°C)
44,1
45,5
46,2
47,0
47,6
49,2
50,0
50,8
51,0
52,7
53,5
54,4
Скорость теплоносителя, м/сек
0,19
0,21
0,22
0,24
0,20
0,23
0,24
0,26
0,22
0,25
0,27
0,28
Производительность по теплу калорифера ТВВ 309, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
2500
3000
3500
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,13
2,22
2,26
2,31
2,56
2,66
2,72
2,78
2,98
3,10
3,17
3,24
Аэродинамические потери ТВВ (ВНВ 113-309.22 ХЛ3), Па
26
28
29
30
37
39
41
43
49
53
55
57
t воздуха на выходе из теплообменника, °С
30
25
22
20
27
22
19
16
25
20
17
14
Расход теплоносителя калорифером, м³/ч
1,7
2,0
2,1
2,2
2,0
2,2
2,4
2,5
2,2
2,5
2,7
2,8
Гидравлическое сопротивление, кПа
1,3
1,8
2,0
2,3
1,7
2,3
2,6
2,9
2,3
2,8
3,2
3,7
Коэффициент теплопередачи, Вт/(м²•°C)
38,9
40,2
40,9
41,6
43,3
44,8
45,5
46,3
47,4
48,9
49,8
50,6
Скорость теплоносителя, м/сек
0,32
0,36
0,39
0,41
0,36
0,41
0,44
0,47
0,40
0,46
0,49
0,52
Производительность по теплу, кВт
50
57
60
64
56
64
68
73
63
71
76
81
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
2500
3000
3500
Температура подаваемого в калорифер воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,13
2,22
2,26
2,31
2,56
2,66
2,72
2,78
2,98
3,10
3,17
3,24
Воздушное сопротивление, Па
26
28
29
30
37
39
41
43
49
53
55
57
Температура воздуха на выходе, °С
30
24
22
19
27
22
19
16
25
19
16
13
Объем потребляемого теплоносителя, м³/ч
2,2
2,4
2,6
2,7
2,4
2,8
2,9
3,1
2,7
3,1
3,3
3,5
Гидравлические потери калорифера ВНВ-309, кПа
2,1
2,7
3,1
3,5
2,7
3,5
4,0
4,5
3,3
4,4
5,0
5,6
Коэффициент теплопередачи, Вт/(м²•°C)
39,7
41,1
41,8
42,4
44,2
45,7
46,4
47,2
48,3
49,9
50,8
51,6
Скорость теплоносителя, м/сек
0,39
0,45
0,48
0,51
0,45
0,51
0,54
0,58
0,50
0,57
0,61
0,64
Тепловая производительность, кВт
49
56
60
63
56
64
68
72
62
71
76
80
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
2500
3000
3500
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,13
2,22
2,26
2,31
2,56
2,66
2,72
2,78
2,98
3,10
3,17
3,24
Сопротивление по воздуху, Па
26
28
29
30
37
39
41
43
49
53
55
57
t воздуха на выходе из калорифера ТВВ 309, °С
28
23
20
18
26
20
17
15
24
19
15
12
Объем теплоносителя для нагрева, м³/ч
4,1
4,7
5,0
5,4
4,7
5,4
5,7
6,1
5,2
6,0
6,4
6,8
Гидравлическое сопротивление, кПа
4,2
5,5
6,2
7,1
5,4
7,1
8,1
9,2
6,8
6,9
10,0
11,4
Коэффициент теплопередачи, Вт/(м²•°C)
40,7
42,1
42,8
43,5
45,3
46,8
47,6
48,4
49,5
51,2
52,1
53,0
Скорость горячей воды в трубках, м/сек
0,51
0,59
0,62
0,66
0,58
0,67
0,71
0,76
0,65
0,74
0,79
0,84
Тепловая производительность, кВт
48
55
58
62
54
62
66
70
60
69
74
78
Водяной калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 409

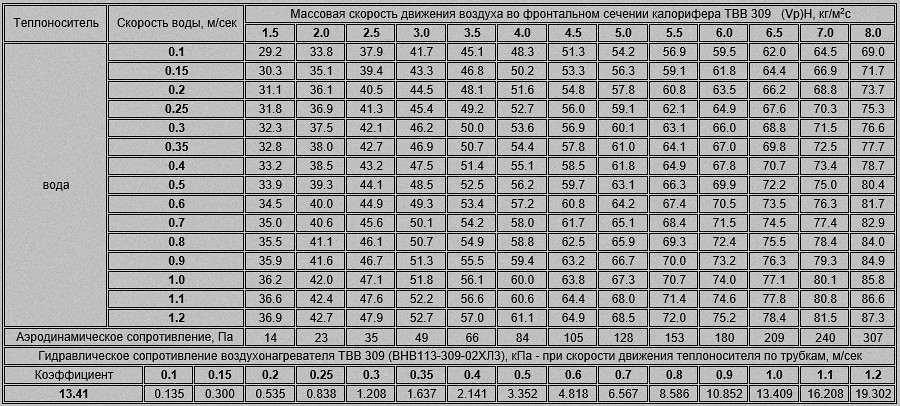

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 309
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-309 (калорифера ВНВ-309 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
