Калорифер КФБ-11
Производство и сфера назначения калорифера КФБ-11
Калорифер КФБ-11 А - биметаллический паро и водо воздушный нагреватель рекуперативного типа со спирально-накатным алюминиевым оребрением теплообменных элементов, предназначенный для работы в системах вентиляции и технологических сушильных камер. Воздухонагреватели КФБ-11 А могут эксплуатироваться как отдельно, так и в составе сборных калориферных секций вентиляторной установки для подогрева атмосферного воздуха, подаваемого в шахтные стволы. Изготовление и приемка калориферов КФБ-11 А осуществляются в соответствии с основными требованиями технических условий ТУ 4863-002-55613706-02 с обязательной гидравлической проверкой каждого подогревателя. Категория размещения 3 в условиях умеренного и холодного климата (УХЛ) по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.
Калорифер КФБ-11 А3 и КФБ-11 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.
Калорифер КФБ-11 А3 и КФБ-11 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-11
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-11 А | |||
|---|---|---|---|
| КФБ-11 А3 паровой | КФС-11 паровой | К3ПП-11 | КФСО-11 паровой |
| КФБ-11 А4 паровой | КФБ-11 паровой | К4ПП-11 | КФБО-11 паровой |
По габаритным размерам биметаллические калориферы КФБ-11 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 11-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-11 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-11 А3 | 12000 | 311 | 42.7 | 149 |
| КФБ-11 А4 | 340 | 56.5 | 198 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-11 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-11, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1160 | 1206 | 1230 | 1295 | 960 | 1006 | 1030 | 857 | 65 |
Материал изготовления калориферов КФБ-11 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-11 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-11 А3 | 1.114 | 42.7 | 0.00379 | 0.00363 | 0.01758 |
| КФБ-11 А4 | 56.5 | 0.00523 | 0.02325 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-11 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 44 | 39 | 34 | 28 | 34 | 28 | 22 | 16 | 28 | 21 | 14 | 7 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,70 | 3,80 | 3,91 | 4,03 | 5,66 | 5,82 | 6,00 | 6,19 | 7,62 | 7,86 | 8,12 | 8,39 |
| Аэродинамическое сопротивление, Па | 73 | 77 | 81 | 86 | 161 | 170 | 180 | 190 | 281 | 298 | 316 | 336 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,7 | 76,5 | 77,5 | 78,5 | 90,8 | 92,0 | 93,1 | 94,4 | 103,3 | 104,7 | 106,1 | 107,7 |
| Расход пара калорифером КФБ-11 А3, кг/час | 431 | 473 | 517 | 566 | 556 | 612 | 670 | 729 | 658 | 727 | 798 | 871 |
| Тепловая производительность (мощность), кВт | 270 | 297 | 324 | 355 | 349 | 384 | 420 | 457 | 413 | 456 | 500 | 546 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 56 | 51 | 45 | 40 | 44 | 38 | 32 | 25 | 36 | 30 | 23 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,63 | 3,72 | 3,83 | 3,94 | 5,56 | 5,72 | 5,89 | 6,08 | 7,51 | 7,73 | 7,98 | 8,25 |
| Аэродинамическое сопротивление, Па | 70 | 74 | 78 | 82 | 156 | 164 | 173 | 184 | 273 | 288 | 306 | 325 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,0 | 75,8 | 76,8 | 77,7 | 90,1 | 91,2 | 92,4 | 93,7 | 102,6 | 103,9 | 105,4 | 106,9 |
| Расход пара калорифером КФБ-11 А3, кг/час | 510 | 554 | 603 | 649 | 661 | 719 | 778 | 844 | 787 | 854 | 928 | 1004 |
| Тепловая производительность (мощность), кВт | 312 | 339 | 369 | 397 | 404 | 439 | 476 | 516 | 481 | 522 | 567 | 614 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 58 | 53 | 47 | 51 | 44 | 38 | 32 | 42 | 35 | 28 | 21 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,58 | 3,68 | 3,78 | 3,89 | 5,49 | 5,66 | 5,82 | 6,00 | 7,43 | 7,66 | 7,91 | 8,17 |
| Аэродинамическое сопротивление, Па | 69 | 72 | 76 | 80 | 152 | 161 | 170 | 180 | 268 | 284 | 301 | 319 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,6 | 75,4 | 76,3 | 77,3 | 89,7 | 90,8 | 92,0 | 93,1 | 102,2 | 103,5 | 104,9 | 106,4 |
| Расход пара калорифером КФБ-11 А3, кг/час | 562 | 611 | 657 | 708 | 728 | 792 | 854 | 917 | 870 | 943 | 1019 | 1097 |
| Тепловая производительность (мощность), кВт | 338 | 367 | 395 | 426 | 438 | 476 | 513 | 551 | 523 | 567 | 612 | 659 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 74 | 69 | 63 | 58 | 89 | 84 | 78 | 72 | 89 | 82 | 76 | 70 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,52 | 3,61 | 3,71 | 3,81 | 4,76 | 4,87 | 5,00 | 5,12 | 6,26 | 6,42 | 6,58 | 6,75 |
| Аэродинамическое сопротивление, Па | 66 | 70 | 73 | 77 | 117 | 122 | 128 | 134 | 194 | 204 | 213 | 224 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,0 | 74,8 | 75,7 | 76,6 | 84,3 | 85,2 | 86,1 | 87,0 | 94,9 | 95,9 | 96,9 | 98,0 |
| Расход пара калорифером КФБ-11 А3, кг/час | 641 | 687 | 739 | 788 | 548 | 598 | 654 | 711 | 588 | 653 | 716 | 779 |
| Тепловая производительность (мощность), кВт | 375 | 402 | 433 | 461 | 321 | 350 | 383 | 416 | 344 | 382 | 419 | 456 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 82 | 77 | 71 | 65 | 96 | 90 | 85 | 79 | 95 | 88 | 82 | 76 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,47 | 3,56 | 3,66 | 3,76 | 4,71 | 4,83 | 4,94 | 5,07 | 6,20 | 6,36 | 6,52 | 6,68 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 72 | 75 | 115 | 120 | 125 | 131 | 191 | 200 | 210 | 220 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,6 | 74,4 | 75,3 | 76,2 | 84,0 | 84,8 | 85,7 | 86,6 | 94,5 | 95,5 | 96,5 | 97,6 |
| Расход пара калорифером КФБ-11 А3, кг/час | 697 | 745 | 798 | 852 | 614 | 670 | 723 | 782 | 667 | 734 | 798 | 864 |
| Тепловая производительность (мощность), кВт | 400 | 427 | 458 | 489 | 353 | 385 | 415 | 448 | 383 | 421 | 458 | 496 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 94 | 88 | 82 | 76 | 106 | 100 | 94 | 88 | 103 | 97 | 91 | 84 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,41 | 3,50 | 3,59 | 3,69 | 4,64 | 4,76 | 4,87 | 5,00 | 6,13 | 6,28 | 6,43 | 6,60 |
| Аэродинамическое сопротивление, Па | 63 | 66 | 69 | 73 | 111 | 117 | 122 | 128 | 187 | 195 | 204 | 215 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,0 | 73,8 | 74,7 | 75,6 | 83,4 | 84,3 | 85,2 | 86,1 | 94,0 | 95,0 | 96,0 | 97,1 |
| Расход пара калорифером КФБ-11 А3, кг/час | 782 | 836 | 891 | 947 | 717 | 775 | 835 | 896 | 792 | 857 | 924 | 998 |
| Тепловая производительность (мощность), кВт | 434 | 464 | 495 | 526 | 398 | 431 | 464 | 498 | 440 | 476 | 513 | 554 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-11 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 51 | 47 | 42 | 37 | 41 | 36 | 30 | 24 | 34 | 28 | 22 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,66 | 3,75 | 3,85 | 3,96 | 5,59 | 5,74 | 5,91 | 6,09 | 7,54 | 7,76 | 8,00 | 8,25 |
| Аэродинамическое сопротивление, Па | 95 | 100 | 105 | 110 | 208 | 219 | 231 | 244 | 363 | 383 | 404 | 428 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,2 | 67,0 | 67,8 | 68,7 | 80,2 | 81,2 | 82,3 | 83,4 | 91,8 | 93,1 | 94,3 | 95,6 |
| Расход пара калорифером КФБ-11 А4, кг/час | 471 | 515 | 566 | 618 | 618 | 678 | 745 | 815 | 744 | 820 | 897 | 977 |
| Тепловая производительность (мощность), кВт | 295 | 323 | 355 | 387 | 387 | 425 | 467 | 511 | 467 | 514 | 563 | 613 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 59 | 55 | 50 | 52 | 47 | 41 | 35 | 44 | 38 | 32 | 26 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,58 | 3,67 | 3,76 | 3,87 | 5,48 | 5,63 | 5,79 | 5,96 | 7,41 | 7,62 | 7,85 | 8,09 |
| Аэродинамическое сопротивление, Па | 91 | 96 | 100 | 106 | 201 | 211 | 223 | 235 | 351 | 370 | 390 | 413 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,6 | 66,3 | 67,1 | 67,9 | 79,5 | 80,5 | 81,5 | 82,6 | 91,1 | 92,3 | 93,5 | 94,8 |
| Расход пара калорифером КФБ-11 А4, кг/час | 557 | 608 | 655 | 709 | 734 | 796 | 866 | 938 | 884 | 962 | 1042 | 1125 |
| Тепловая производительность (мощность), кВт | 340 | 372 | 401 | 433 | 449 | 487 | 530 | 573 | 540 | 588 | 637 | 688 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 73 | 68 | 63 | 58 | 60 | 54 | 48 | 42 | 51 | 45 | 38 | 32 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,52 | 3,62 | 3,71 | 3,81 | 5,40 | 5,56 | 5,72 | 5,89 | 7,32 | 7,53 | 7,76 | 8,00 |
| Аэродинамическое сопротивление, Па | 89 | 93 | 98 | 103 | 196 | 206 | 217 | 229 | 343 | 361 | 383 | 404 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,1 | 65,9 | 66,7 | 67,5 | 79,0 | 80,0 | 81,0 | 82,1 | 90,6 | 91,8 | 93,1 | 94,3 |
| Расход пара калорифером КФБ-11 А4, кг/час | 612 | 664 | 717 | 771 | 807 | 876 | 947 | 1021 | 974 | 1054 | 1143 | 1228 |
| Тепловая производительность (мощность), кВт | 368 | 399 | 431 | 464 | 485 | 527 | 569 | 613 | 585 | 634 | 687 | 738 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 84 | 80 | 75 | 70 | 96 | 91 | 86 | 81 | 95 | 89 | 84 | 78 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,46 | 3,54 | 3,63 | 3,73 | 4,71 | 4,82 | 4,93 | 5,05 | 6,20 | 6,35 | 6,50 | 6,66 |
| Аэродинамическое сопротивление, Па | 86 | 90 | 94 | 99 | 152 | 159 | 166 | 173 | 253 | 264 | 275 | 288 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,6 | 65,3 | 66,0 | 66,8 | 74,3 | 75,0 | 75,8 | 76,6 | 84,1 | 85,0 | 85,9 | 86,8 |
| Расход пара калорифером КФБ-11 А4, кг/час | 697 | 746 | 801 | 857 | 606 | 664 | 724 | 785 | 659 | 730 | 798 | 873 |
| Тепловая производительность (мощность), кВт | 408 | 437 | 469 | 502 | 355 | 389 | 424 | 460 | 386 | 428 | 467 | 511 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 93 | 88 | 83 | 78 | 104 | 99 | 94 | 88 | 102 | 96 | 90 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,41 | 3,50 | 3,58 | 3,68 | 4,66 | 4,76 | 4,87 | 5,00 | 6,14 | 6,28 | 6,44 | 6,59 |
| Аэродинамическое сопротивление, Па | 84 | 88 | 92 | 96 | 149 | 155 | 162 | 169 | 248 | 259 | 271 | 283 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,2 | 64,9 | 65,6 | 66,4 | 73,9 | 74,6 | 75,4 | 76,3 | 83,7 | 84,6 | 85,5 | 86,4 |
| Расход пара калорифером КФБ-11 А4, кг/час | 757 | 811 | 868 | 925 | 678 | 738 | 799 | 867 | 746 | 819 | 894 | 965 |
| Тепловая производительность (мощность), кВт | 434 | 466 | 498 | 531 | 389 | 423 | 458 | 497 | 428 | 470 | 513 | 554 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 12000 | 18000 | 24000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 106 | 101 | 96 | 91 | 115 | 110 | 104 | 99 | 112 | 106 | 100 | 94 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,34 | 3,42 | 3,51 | 3,60 | 4,58 | 4,69 | 4,80 | 4,91 | 6,05 | 6,19 | 6,34 | 6,50 |
| Аэродинамическое сопротивление, Па | 81 | 84 | 88 | 92 | 145 | 151 | 157 | 164 | 241 | 252 | 263 | 275 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,6 | 64,3 | 65,0 | 65,7 | 73,3 | 74,1 | 74,9 | 75,7 | 83,1 | 84,0 | 84,9 | 85,9 |
| Расход пара калорифером КФБ-11 А4, кг/час | 848 | 905 | 963 | 1022 | 791 | 853 | 922 | 987 | 879 | 956 | 1034 | 1114 |
| Тепловая производительность (мощность), кВт | 471 | 503 | 535 | 568 | 439 | 474 | 512 | 548 | 488 | 531 | 574 | 619 |

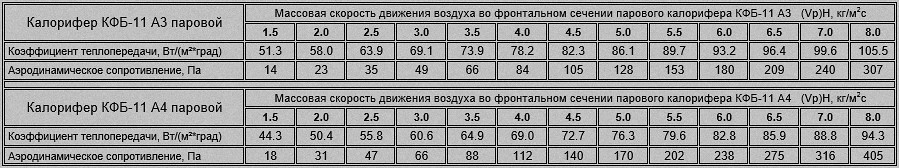

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-11 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-11
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-11 А | ||||
|---|---|---|---|---|
| КФБ-11 А3 водяной | КМС-11 | КФС-11 водяной | К3ВП-11 | КФСО-11 водяной |
| КФБ-11 А4 водяной | КМБ-11 | КФБ-11 водяной | К4ВП-11 | КФБО-11 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-11 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-11 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-11 А3 | 12000 | 272 | 42.7 | 149 |
| КФБ-11 А4 | 333 | 56.5 | 198 | |

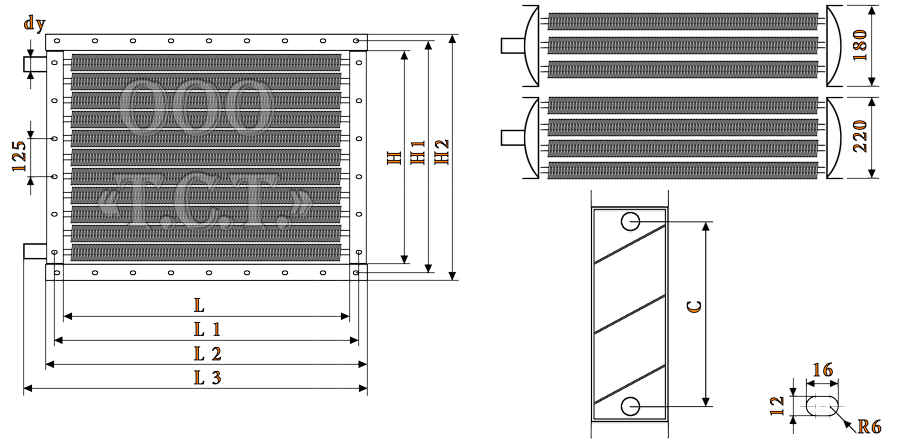

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-11, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1160 | 1206 | 1230 | 1295 | 960 | 1006 | 1030 | 857 | 65 |
Данные для расчета и подбора водяного калорифера КФБ-11 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-11 А3 | 1.114 | 42.7 | 0.00379 | 0.00363 | 0.00293 |
| КФБ-11 А4 | 56.5 | 0.00523 | 0.00388 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-11 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 7000 до 15000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 13500 | 15000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,18 | 4,26 | 4,35 | 4,44 | 4,70 | 4,79 | 4,89 | 4,99 | 5,22 | 5,32 | 5,43 | 5,55 |
| Аэродинамическое сопротивление, Па | 91 | 95 | 99 | 102 | 114 | 118 | 123 | 128 | 139 | 144 | 149 | 155 |
| t воздуха на выходе из воздухонагревателя, °С | 28 | 25 | 22 | 19 | 27 | 23 | 20 | 17 | 25 | 22 | 18 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 2,5 | 2,7 | 2,8 | 3,0 | 2,7 | 2,9 | 3,0 | 3,2 | 2,9 | 3,1 | 3,3 | 3,4 |
| Гидравлическое сопротивление, кПа | 1,4 | 1,5 | 1,7 | 1,9 | 1,6 | 1,8 | 2,0 | 2,3 | 1,9 | 2,1 | 2,4 | 2,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 54,5 | 55,3 | 56,2 | 57,1 | 58,3 | 59,2 | 60,2 | 61,1 | 62,0 | 62,9 | 63,9 | 65,0 |
| Скорость теплоносителя в калорифере КФБ-11 А3, м/сек | 0,28 | 0,30 | 0,31 | 0,33 | 0,30 | 0,32 | 0,34 | 0,36 | 0,33 | 0,35 | 0,37 | 0,39 |
| Производительность по теплу, кВт | 230 | 244 | 258 | 272 | 249 | 264 | 279 | 295 | 267 | 283 | 299 | 316 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 13500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,48 | 3,55 | 3,62 | 3,70 | 4,18 | 4,26 | 4,35 | 4,44 | 4,70 | 4,79 | 4,89 | 4,99 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 70 | 73 | 91 | 95 | 99 | 102 | 114 | 118 | 123 | 128 |
| t воздуха на выходе из теплообменника, °С | 29 | 26 | 23 | 20 | 26 | 23 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 2,8 | 3,0 | 3,2 | 3,3 | 3,2 | 3,4 | 3,6 | 3,8 | 3,4 | 3,6 | 3,9 | 4,1 |
| Гидравлическое сопротивление, кПа | 1,7 | 1,9 | 2,1 | 2,4 | 2,1 | 2,4 | 2,7 | 3,0 | 2,5 | 2,8 | 3,2 | 3,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,0 | 50,8 | 51,6 | 52,5 | 55,6 | 56,5 | 57,4 | 58,3 | 59,5 | 60,4 | 61,4 | 62,4 |
| Скорость теплоносителя, м/сек | 0,31 | 0,33 | 0,35 | 0,37 | 0,35 | 0,37 | 0,39 | 0,42 | 0,38 | 0,40 | 0,43 | 0,45 |
| Производительность по теплу КФБ-11 А3, кВт | 193 | 205 | 218 | 230 | 219 | 232 | 246 | 260 | 237 | 251 | 267 | 282 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,13 | 3,19 | 3,26 | 3,33 | 3,48 | 3,55 | 3,62 | 3,70 | 4,18 | 4,26 | 4,35 | 4,44 |
| Аэродинамическое сопротивление, Па | 53 | 56 | 58 | 60 | 65 | 68 | 70 | 73 | 91 | 95 | 99 | 102 |
| t воздуха на выходе из воздухоподогревателя, °С | 28 | 26 | 23 | 20 | 27 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 3,4 | 3,6 | 3,8 | 4,0 | 3,6 | 3,8 | 4,1 | 4,3 | 4,1 | 4,3 | 4,6 | 4,9 |
| Гидравлическое сопротивление, кПа | 2,3 | 2,6 | 3,0 | 3,3 | 2,7 | 3,0 | 3,4 | 3,9 | 3,4 | 3,9 | 4,4 | 5,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,1 | 48,9 | 49,7 | 50,5 | 51,1 | 51,9 | 52,8 | 53,7 | 56,8 | 57,7 | 58,7 | 59,6 |
| Скорость теплоносителя, м/сек | 0,36 | 0,39 | 0,41 | 0,43 | 0,39 | 0,41 | 0,44 | 0,47 | 0,44 | 0,47 | 0,50 | 0,53 |
| Тепловой поток воздухонагревателя КФБ-11 А3, кВт | 173 | 184 | 196 | 207 | 186 | 198 | 210 | 223 | 211 | 224 | 238 | 252 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 11000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,78 | 2,84 | 2,90 | 2,96 | 3,13 | 3,19 | 3,26 | 3,33 | 3,83 | 3,90 | 3,98 | 4,07 |
| Аэродинамическое сопротивление, Па | 43 | 45 | 46 | 48 | 53 | 56 | 58 | 60 | 78 | 81 | 84 | 87 |
| Температура воздуха на выходе из калорифера, °С | 29 | 26 | 23 | 21 | 27 | 24 | 22 | 19 | 24 | 21 | 18 | 15 |
| Расход горячей воды калорифером КФБ-11 А3, м³/ч | 3,9 | 4,1 | 4,4 | 4,6 | 4,2 | 4,5 | 4,7 | 5,0 | 4,8 | 5,1 | 5,4 | 5,8 |
| Гидравлическое сопротивление, кПа | 3,0 | 3,5 | 3,9 | 4,4 | 3,6 | 4,1 | 4,6 | 5,2 | 4,7 | 5,4 | 6,1 | 6,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,8 | 46,6 | 47,4 | 48,1 | 49,1 | 49,9 | 50,7 | 51,5 | 55,1 | 56,0 | 57,0 | 57,9 |
| Скорость теплоносителя в трубках, м/сек | 0,42 | 0,44 | 0,47 | 0,50 | 0,45 | 0,48 | 0,51 | 0,54 | 0,52 | 0,55 | 0,59 | 0,62 |
| Тепловая мощность воздухонагревателя, кВт | 156 | 166 | 176 | 187 | 169 | 180 | 191 | 203 | 194 | 206 | 220 | 233 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 10000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,44 | 2,48 | 2,54 | 2,59 | 2,78 | 2,84 | 2,90 | 2,96 | 3,48 | 3,55 | 3,62 | 3,70 |
| Аэродинамические потери калорифера КФБ-11 А3, Па | 33 | 35 | 36 | 38 | 43 | 45 | 46 | 48 | 65 | 68 | 70 | 73 |
| t воздуха на выходе из теплообменника, °С | 30 | 27 | 25 | 22 | 28 | 25 | 22 | 20 | 25 | 22 | 19 | 16 |
| Расход теплоносителя калорифером, м³/ч | 4,8 | 5,1 | 5,5 | 5,8 | 5,3 | 5,6 | 6,0 | 6,4 | 6,1 | 6,6 | 7,0 | 7,4 |
| Гидравлическое сопротивление, кПа | 4,7 | 5,4 | 6,0 | 6,9 | 5,7 | 6,4 | 7,3 | 8,3 | 7,7 | 8,8 | 10,0 | 11,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,6 | 44,4 | 45,1 | 45,9 | 47,2 | 48,0 | 48,8 | 49,6 | 53,7 | 54,6 | 55,5 | 56,4 |
| Скорость теплоносителя, м/сек | 0,51 | 0,55 | 0,58 | 0,62 | 0,57 | 0,60 | 0,64 | 0,68 | 0,66 | 0,71 | 0,75 | 0,80 |
| Производительность по теплу, кВт | 138 | 148 | 158 | 168 | 152 | 162 | 173 | 184 | 178 | 190 | 202 | 215 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 7000 | 8000 | 10000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,44 | 2,48 | 2,54 | 2,59 | 2,78 | 2,84 | 2,90 | 2,96 | 3,48 | 3,55 | 3,62 | 3,70 |
| Воздушное сопротивление, Па | 33 | 35 | 36 | 38 | 43 | 45 | 46 | 48 | 65 | 68 | 70 | 73 |
| Температура воздуха на выходе, °С | 29 | 27 | 24 | 21 | 28 | 25 | 22 | 19 | 24 | 22 | 19 | 16 |
| Объем потребляемого теплоносителя, м³/ч | 5,9 | 6,3 | 6,8 | 7,2 | 6,5 | 7,0 | 7,4 | 7,9 | 7,6 | 8,1 | 8,7 | 9,2 |
| Гидравлические потери калорифера КФБ-11 А3, кПа | 7,1 | 8,2 | 9,3 | 10,5 | 8,6 | 9,9 | 11,2 | 12,8 | 11,8 | 13,5 | 15,3 | 17,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,5 | 45,3 | 46,0 | 46,8 | 48,1 | 48,9 | 49,8 | 50,6 | 54,8 | 55,7 | 56,6 | 57,6 |
| Скорость теплоносителя, м/сек | 0,63 | 0,68 | 0,73 | 0,77 | 0,70 | 0,75 | 0,80 | 0,85 | 0,82 | 0,87 | 0,93 | 0,99 |
| Тепловая производительность, кВт | 137 | 147 | 156 | 167 | 151 | 161 | 172 | 183 | 176 | 188 | 201 | 214 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-11 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 8000 до 17000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 15000 | 17000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,18 | 4,35 | 4,53 | 4,74 | 5,22 | 5,43 | 5,67 | 5,92 | 5,91 | 6,16 | 6,42 | 6,71 |
| Аэродинамическое сопротивление, Па | 122 | 131 | 142 | 154 | 184 | 198 | 214 | 232 | 231 | 249 | 270 | 292 |
| t воздуха на выходе из воздухонагревателя, °С | 39 | 34 | 28 | 22 | 35 | 29 | 23 | 17 | 33 | 27 | 21 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 3,1 | 3,4 | 3,8 | 4,2 | 3,6 | 4,0 | 4,4 | 4,8 | 3,9 | 4,3 | 4,8 | 5,3 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,6 | 2,0 | 2,4 | 1,7 | 2,1 | 2,7 | 3,3 | 2,0 | 2,6 | 3,2 | 3,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 54,0 | 55,5 | 57,2 | 58,9 | 61,2 | 63,0 | 64,9 | 66,8 | 65,7 | 67,7 | 69,6 | 71,7 |
| Скорость теплоносителя в калорифере КФБ-11 А4, м/сек | 0,28 | 0,31 | 0,34 | 0,38 | 0,32 | 0,36 | 0,40 | 0,45 | 0,35 | 0,39 | 0,44 | 0,48 |
| Производительность по теплу, кВт | 282 | 315 | 350 | 388 | 328 | 367 | 408 | 452 | 357 | 399 | 444 | 491 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 13000 | 15000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,83 | 3,98 | 4,16 | 4,34 | 4,52 | 4,71 | 4,91 | 5,13 | 5,22 | 5,43 | 5,67 | 5,92 |
| Аэродинамическое сопротивление, Па | 104 | 112 | 121 | 131 | 141 | 152 | 164 | 178 | 184 | 198 | 214 | 232 |
| t воздуха на выходе из теплообменника, °С | 38 | 32 | 27 | 21 | 35 | 29 | 23 | 17 | 32 | 26 | 20 | 14 |
| Расход теплоносителя, м³/ч | 3,6 | 4,1 | 4,6 | 5,1 | 4,1 | 4,6 | 5,1 | 5,7 | 4,5 | 5,0 | 5,6 | 6,2 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,2 | 2,7 | 3,3 | 2,1 | 2,7 | 3,4 | 4,2 | 2,6 | 3,3 | 4,1 | 5,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 52,1 | 53,7 | 55,2 | 56,9 | 57,3 | 59,0 | 60,7 | 62,6 | 62,1 | 63,9 | 65,8 | 67,8 |
| Скорость теплоносителя, м/сек | 0,32 | 0,36 | 0,40 | 0,45 | 0,36 | 0,41 | 0,45 | 0,50 | 0,40 | 0,45 | 0,50 | 0,56 |
| Производительность по теплу КФБ-11 А4, кВт | 251 | 282 | 315 | 350 | 282 | 316 | 353 | 392 | 310 | 349 | 389 | 432 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,48 | 3,62 | 3,78 | 3,95 | 4,18 | 4,35 | 4,53 | 4,74 | 4,87 | 5,07 | 5,29 | 5,53 |
| Аэродинамическое сопротивление, Па | 87 | 94 | 101 | 110 | 122 | 131 | 142 | 154 | 162 | 174 | 188 | 204 |
| t воздуха на выходе из воздухоподогревателя, °С | 37 | 32 | 26 | 21 | 34 | 28 | 23 | 17 | 31 | 25 | 20 | 14 |
| Расход теплоносителя в теплообменнике, м³/ч | 4,3 | 4,9 | 5,5 | 6,1 | 4,9 | 5,5 | 6,2 | 6,9 | 5,5 | 6,2 | 6,9 | 7,7 |
| Гидравлическое сопротивление, кПа | 2,4 | 3,0 | 3,8 | 4,7 | 3,1 | 3,9 | 4,9 | 6,1 | 3,8 | 4,8 | 6,1 | 7,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 56,5 | 51,6 | 53,2 | 54,8 | 55,6 | 57,3 | 59,0 | 60,8 | 60,7 | 62,5 | 64,3 | 66,3 |
| Скорость теплоносителя, м/сек | 0,38 | 0,43 | 0,48 | 0,54 | 0,43 | 0,49 | 0,54 | 0,61 | 0,48 | 0,54 | 0,61 | 0,67 |
| Тепловой поток воздухонагревателя КФБ-11 А4, кВт | 225 | 253 | 284 | 316 | 255 | 288 | 322 | 359 | 284 | 320 | 358 | 399 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 11000 | 13000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,13 | 3,26 | 3,40 | 3,55 | 3,83 | 3,98 | 4,16 | 4,34 | 4,52 | 4,71 | 4,91 | 5,13 |
| Аэродинамическое сопротивление, Па | 71 | 77 | 83 | 90 | 104 | 112 | 121 | 131 | 141 | 152 | 164 | 178 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 21 | 34 | 28 | 23 | 17 | 31 | 25 | 20 | 14 |
| Расход горячей воды калорифером КФБ-11 А4, м³/ч | 5,0 | 5,7 | 6,4 | 7,1 | 5,8 | 6,5 | 7,3 | 8,2 | 6,5 | 7,3 | 8,2 | 9,2 |
| Гидравлическое сопротивление, кПа | 3,1 | 4,0 | 5,1 | 6,4 | 4,2 | 5,3 | 6,8 | 8,4 | 5,2 | 6,8 | 8,5 | 10,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,0 | 49,4 | 50,9 | 52,4 | 53,7 | 55,3 | 57,0 | 58,7 | 59,0 | 60,8 | 62,6 | 64,5 |
| Скорость теплоносителя в трубках, м/сек | 0,44 | 0,49 | 0,55 | 0,62 | 0,50 | 0,57 | 0,64 | 0,72 | 0,56 | 0,64 | 0,72 | 0,80 |
| Тепловая мощность воздухонагревателя, кВт | 202 | 229 | 257 | 287 | 233 | 264 | 296 | 331 | 262 | 296 | 332 | 371 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,78 | 2,90 | 3,02 | 3,16 | 3,48 | 3,62 | 3,78 | 3,95 | 4,18 | 4,35 | 4,53 | 4,74 |
| Аэродинамические потери калорифера КФБ-11 А4, Па | 57 | 62 | 67 | 73 | 87 | 94 | 101 | 110 | 122 | 131 | 142 | 154 |
| t воздуха на выходе из теплообменника, °С | 37 | 32 | 27 | 22 | 33 | 28 | 23 | 18 | 31 | 25 | 20 | 14 |
| Расход теплоносителя калорифером, м³/ч | 6,2 | 7,1 | 8,0 | 8,9 | 7,3 | 8,3 | 9,4 | 10,5 | 8,3 | 9,4 | 10,6 | 11,9 |
| Гидравлическое сопротивление, кПа | 4,8 | 6,3 | 7,9 | 10,0 | 6,6 | 8,6 | 11,0 | 13,8 | 8,6 | 11,1 | 14,1 | 17,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,8 | 47,1 | 48,6 | 50,1 | 51,9 | 53,5 | 55,1 | 56,8 | 57,6 | 59,3 | 61,1 | 63,0 |
| Скорость теплоносителя, м/сек | 0,54 | 0,61 | 0,69 | 0,78 | 0,63 | 0,72 | 0,81 | 0,91 | 0,72 | 0,82 | 0,92 | 1,03 |
| Производительность по теплу, кВт | 181 | 205 | 231 | 259 | 212 | 240 | 271 | 303 | 240 | 273 | 307 | 344 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,78 | 2,90 | 3,02 | 3,16 | 3,13 | 3,26 | 3,40 | 3,55 | 3,48 | 3,62 | 3,78 | 3,95 |
| Воздушное сопротивление, Па | 57 | 62 | 67 | 73 | 71 | 77 | 83 | 90 | 87 | 94 | 101 | 110 |
| Температура воздуха на выходе, °С | 36 | 32 | 27 | 22 | 34 | 30 | 24 | 19 | 33 | 28 | 22 | 17 |
| Объем потребляемого теплоносителя, м³/ч | 7,7 | 8,7 | 9,8 | 11,1 | 8,4 | 9,5 | 10,7 | 12,0 | 9,0 | 10,2 | 11,6 | 12,9 |
| Гидравлические потери калорифера КФБ-11 А4, кПа | 7,3 | 9,4 | 12,0 | 15,3 | 8,7 | 11,3 | 14,2 | 18,0 | 10,1 | 13,0 | 16,7 | 20,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,4 | 47,8 | 49,3 | 50,8 | 49,6 | 51,1 | 52,7 | 54,3 | 52,7 | 54,3 | 55,9 | 57,6 |
| Скорость теплоносителя, м/сек | 0,66 | 0,76 | 0,85 | 0,96 | 0,72 | 0,83 | 0,93 | 1,04 | 0,78 | 0,89 | 1,01 | 1,12 |
| Тепловая производительность, кВт | 178 | 203 | 229 | 257 | 194 | 220 | 249 | 279 | 209 | 237 | 268 | 301 |
Табличные показатели водяных калориферов КФБ-11 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

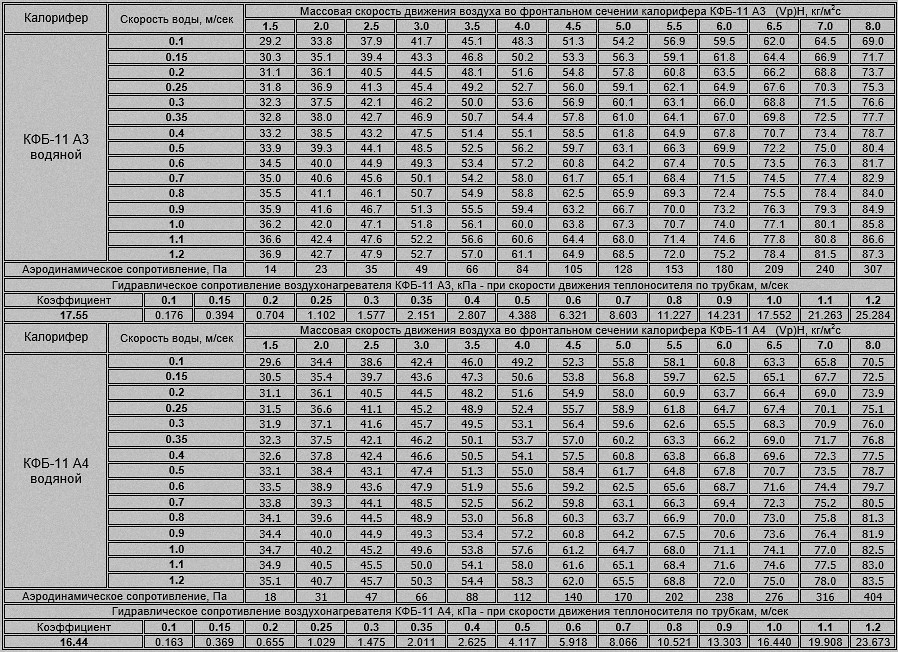

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-11, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
