Калориферы КМС и КМБ. Технические характеристики КМС и КМБ

Калориферы КМС пластинчатые. Технические характеристики

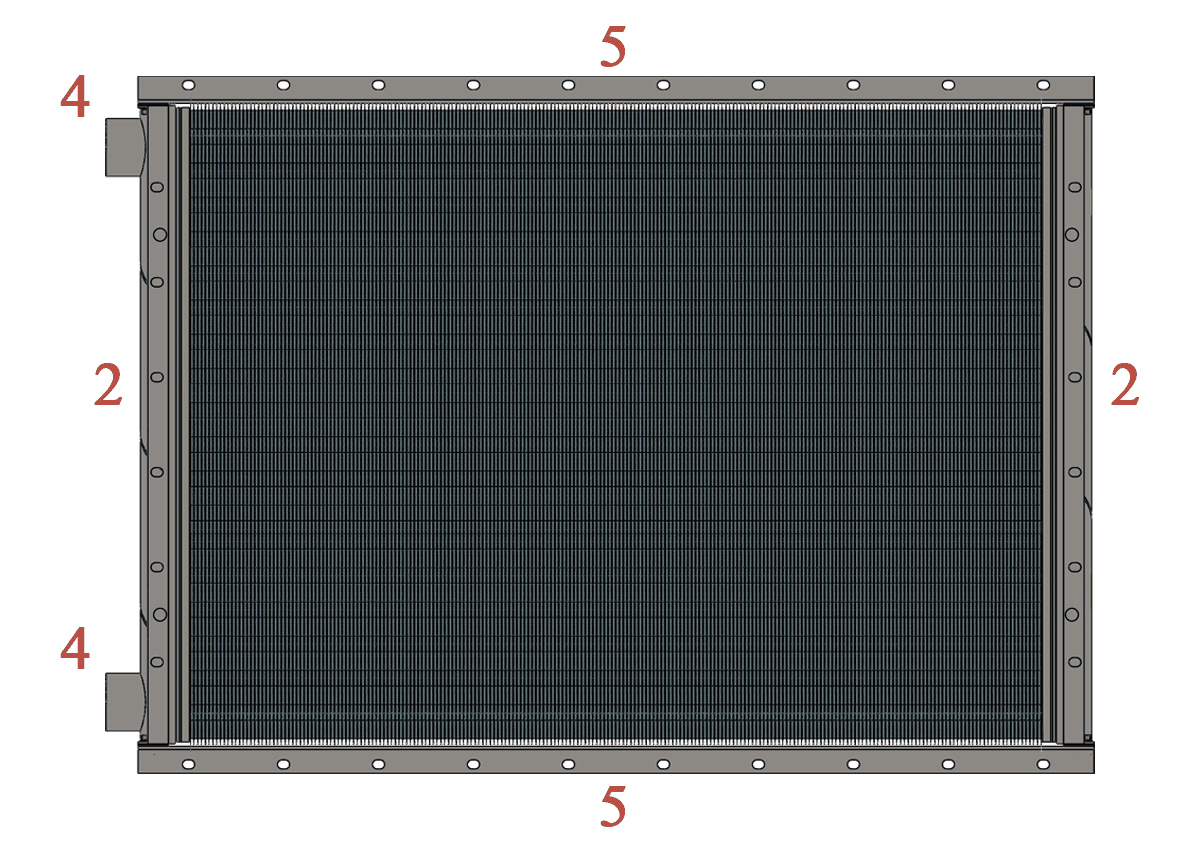

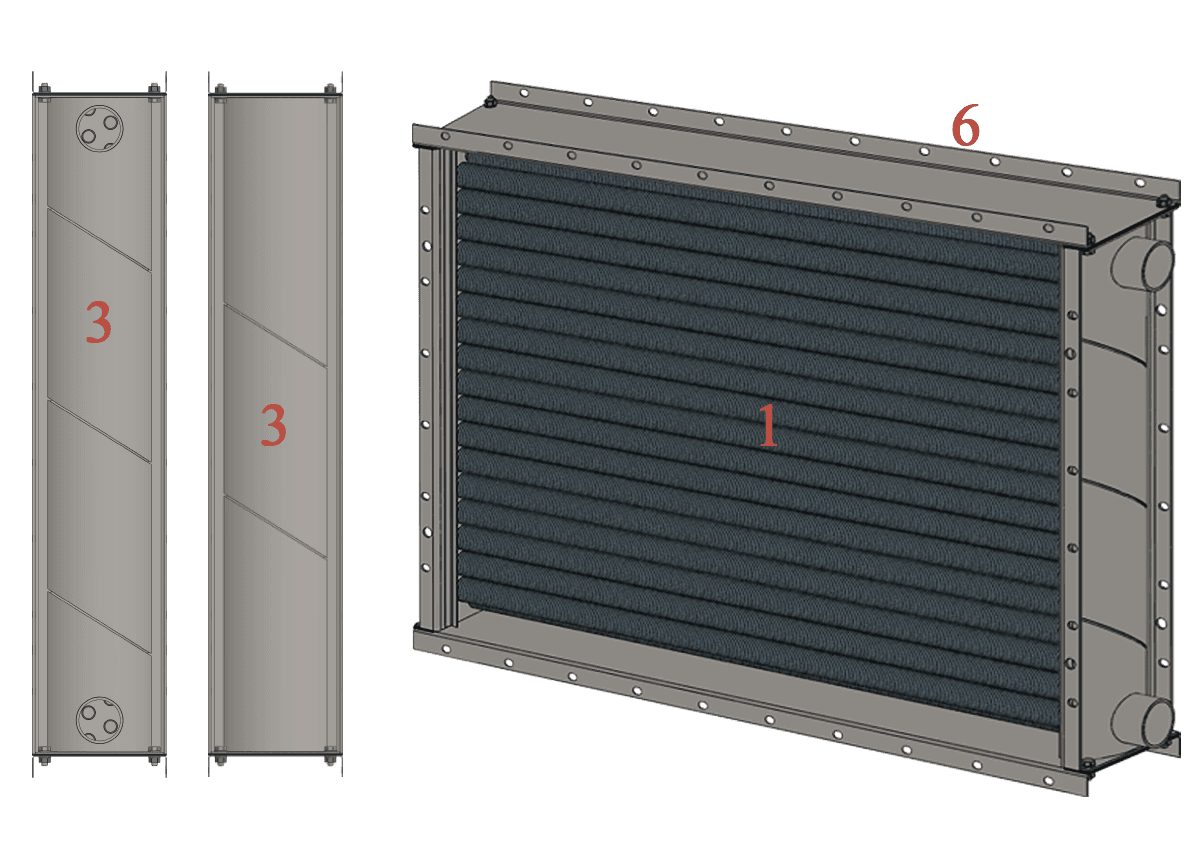

Калориферы КМС - трехрядные, по движению теплоносителя – многоходовые. Число ходов, в зависимости от модели варьируется от 2 до 6. Основные элементы конструкции: 1. распределительная коробка, включающая в себя решетку с отверстиями под трубки, коллектор и сегменты для его разделения по ходам; 2. штуцера или патрубки для подвода горячей воды и подсоединения к трубопроводу; 3. трубки для прохода теплоносителя; 4. съемные боковые щитки с присоединительными отверстиями. Устанавливаются с горизонтальным положением теплоотдающих элементов. Патрубки расположены с одной стороны сбоку. Теплоотдающие элементы представляют из себя несущие металлические полые трубы диаметром 22 мм с толщиной стенки 2 мм. Для увеличения поверхности теплоотдачи на трубки насаживаются пластины. У калорифера КМС – на каждые шесть трубок. Пластины – стальные, размером 136 х 117 мм и толщиной 0.5 мм. Шаг между пластинками – 5 мм. Схема расположения нагревательных элементов – коридорный порядок. Воздухонагреватель пластинчатый водяной типа КМС по габаритным размерам подразделяется на 10 типоразмеров – со 2-го по 11-й номер. Площадь поверхности теплопередачи, в зависимости от модели – от 9.9 до 54.6 м², вес теплообменников от 66 до 260 кг, количество пластин от 33 до 1848 штук.

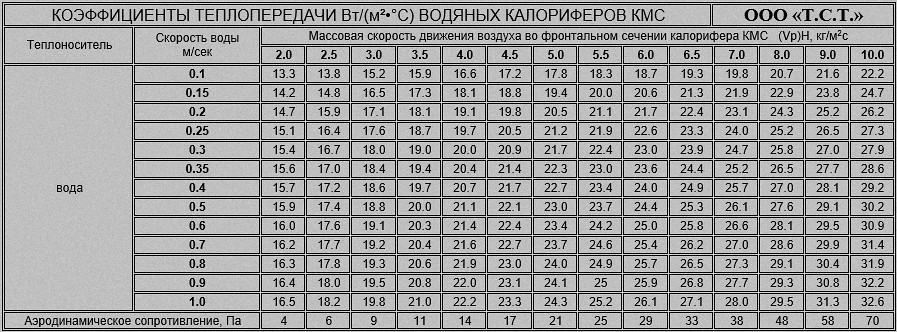

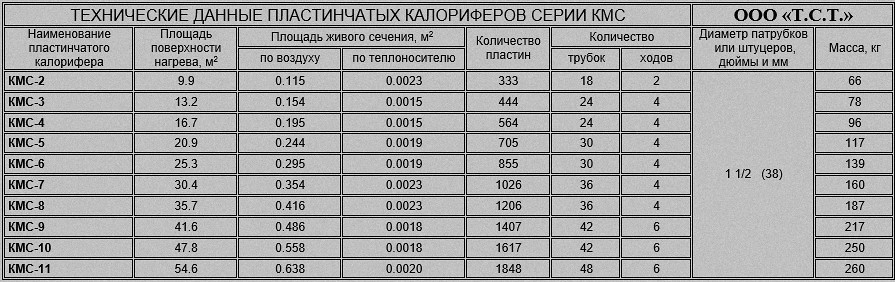

Калориферы: КМС-2 (площадь живого сечения по воздуху – 0.115 м², количество трубок – 18, вес теплообменника – 66 кг); КМС-3 (живое сечение по воздуху – 0.154 м², число трубок – 24 штуки, масса 78 кг); КМС-4 (сечение живое – 0.195 м², количество нагревательных элементов – 24, вес – 96 кг); КМС-5 (площадь по воздуху – 0.244 м², число нагревательных трубок – 30 штук, масса – 117 кг); КМС-6 (0.295 м², количество трубок – 30, масса калорифера – 139 кг); КМС-7 (площадь сечения – 0.354, число элементов нагрева – 36 штук, вес 160 кг); КМС-8 (живое сечение – 0.416, трубки – 36, масса – 187 кг); КМС-9 (0.486, 42 штуки, вес воздухонагревателя – 217 кг); КМС-10 (площадь живого сечения по воздуху – 0.558 м², трубки – 42, масса 250 кг); КМС-11 (сечение – 0.638 м², 48 штук, масса – 260 кг). Ниже выложены значения коэффициентов теплопередачи трехрядных водяных калориферов КМС. В таблице представлены данные при разных показателях скорости теплоносителя и воздушного потока.

Калориферы КМБ пластинчатые. Технические характеристики

Калориферы КМБ - четырехрядные, многоходовые. Число ходов теплоносителя – от 2 до 6. По конструктиву и габаритным размерам – аналог калориферу КМС, кроме размера в глубину – 240 мм вместо 200 мм. Используемый теплоноситель – горячая вода с рабочим давлением до 8 кгс/см² (0.8 МПа). Нагревательные элементы – трубки диаметром 22 х 1.6 мм. На каждые восемь штук трубок, насажена стальная пластина 175 х 117 мм, толщиной 0.5 мм. Четырехрядные водяные воздухонагреватели типа КМБ делятся на десять размеров - со 2-го по 11-й номер. Площадь поверхности нагрева – от 12.7 до 69.9 м², количество нагревательных элементов – от 24 до 64 штук, вес – от 76 до 329 кг.

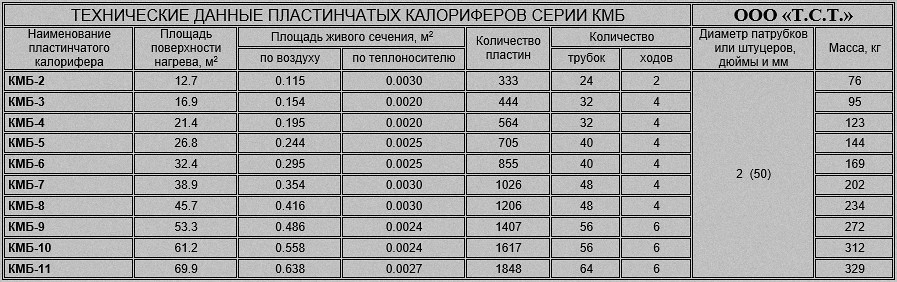

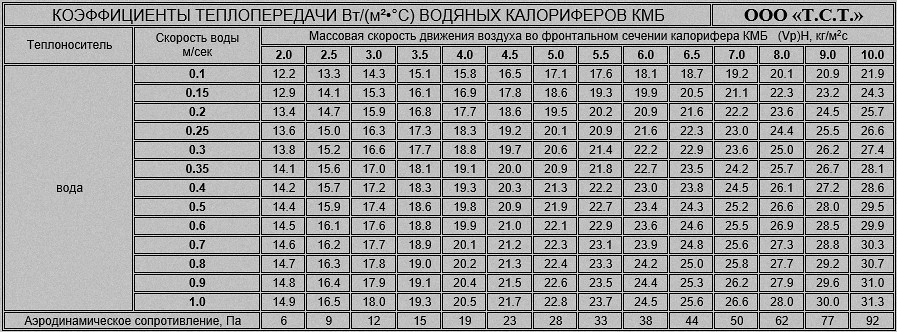

Калориферы: КМБ-2 (площадь живого сечения – 0.115 м², количество трубок – 24, вес воздухонагревателя – 76 кг); КМБ-3 (площадь по воздуху – 0.154 м², число нагревательных элементов – 32 штуки, масса 95 кг); КМБ-4 (сечение живое – 0.195 м², количество нагревательных трубок – 32, вес – 123 кг); КМБ-5 (0.244 м², 40 штук, вес – 144 кг); КМБ-6 (площадь сечения - 0.295 м², количество трубок – 40, масса теплообменника – 169 кг); КМБ-7 (0.354, число элементов нагрева – 48 штук, вес 202 кг); КМБ-8 (живое сечение по воздуху – 0.416, трубки – 48, масса – 234 кг); КМБ-9 (площадь живая - 0.486, 56 штук, вес воздухонагревателя – 272 кг); КМБ-10 (площадь живого сечения – 0.558 м², количество трубок тепло несущих – 56, масса 312 кг); КМБ-11 (сечение живое – 0.638 м², 64 штуки, масса – 329 кг). Ниже представлены коэффициенты теплопередачи водяных калориферов КМБ. Данные рассчитаны при разных показателях скорости воздуха в фронтальном сечении и потока воды. В последней графе выложены числовые значения аэродинамического сопротивления в Паскалях.

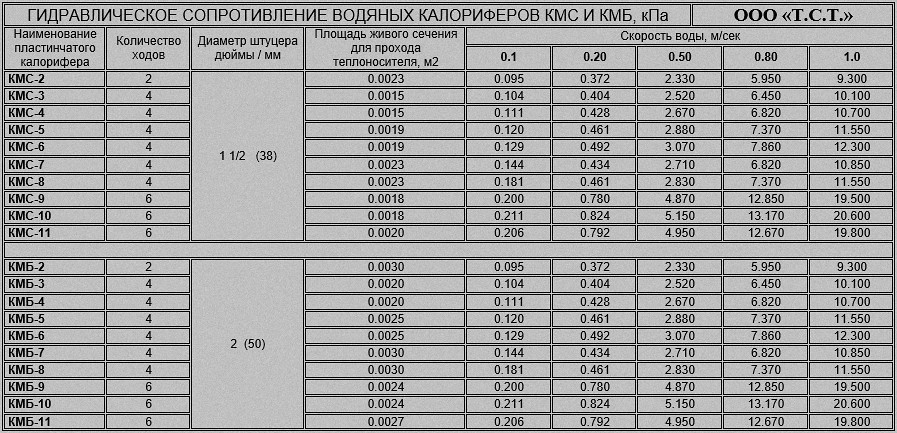

Гидравлическое сопротивление водяных калориферов КМС и КМБ. Показатели сняты с теплообменников данных моделей с числом ходов по теплоносителю: 2-й номер - два хода, 3 - 8 номера - четыре хода, 9 - 11-й номера - шесть ходов.

Технические характеристики водяных калориферов КФБ-А

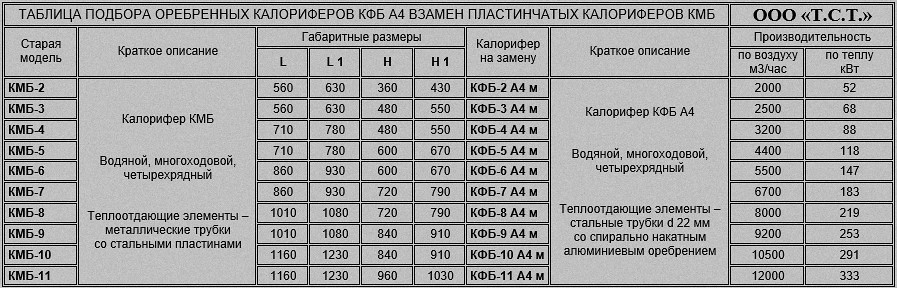

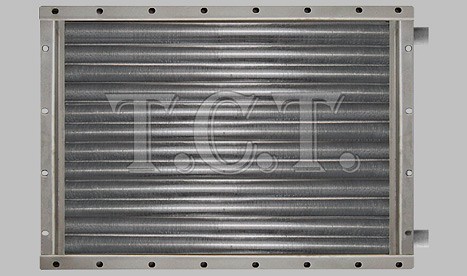

В разделе представлены теплотехнические характеристики водяных калориферов со спирально-накатным алюминиевым оребрением КФБ А3 и А4. Данные теплообменники по габаритным размерам, площади для прохода воздуха и теплоносителя соответствуют пластинчатым водяным калориферам КМС и КМБ. Таблица подбора калориферов со спирально-накатным алюминиевым оребрением модели КФБ-А помогает осуществить замену пластинчатых воздухонагревателей марок КМС и КМБ. Подбор осуществляется исходя из одинаковых габаритных размеров. Также в таблице представлены краткое описание и следующие показатели: габариты (внутренние и внешние ширина и высота воздухонагревателей), производительность по воздуху и теплу. Сравнив показатели, можно увидеть большую энергоэффективность замены.

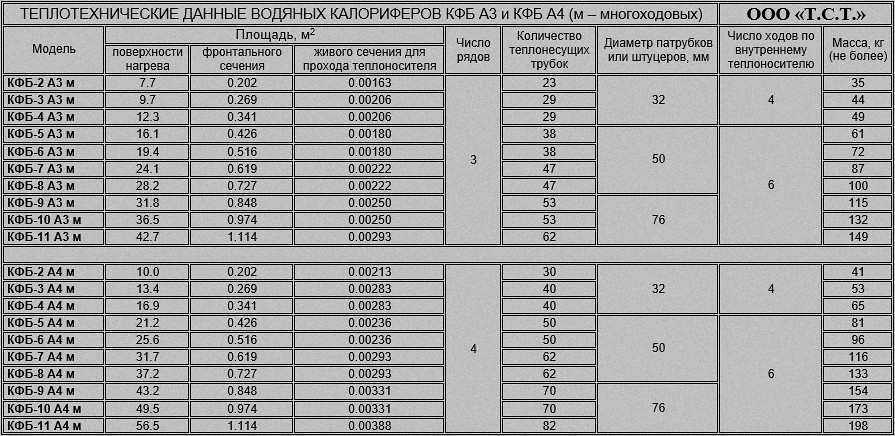

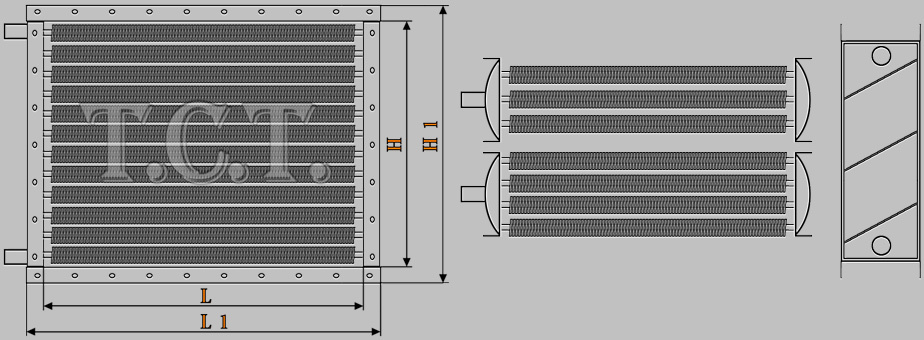

Технические характеристики водяных калориферов модели КФБ-А. Представлены следующие показатели: площади поверхности нагрева, фронтального сечения для прохода воздуха, живого сечения для прохода теплоносителя; число рядов и трубок, диаметры патрубков и масса каждой модели воздухонагревателя.

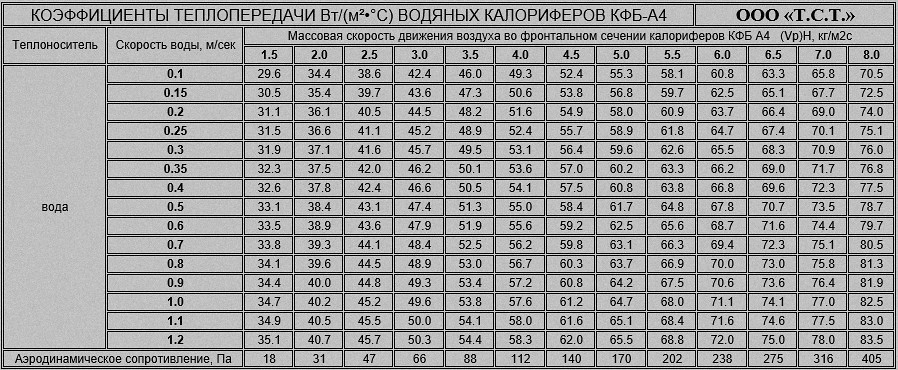

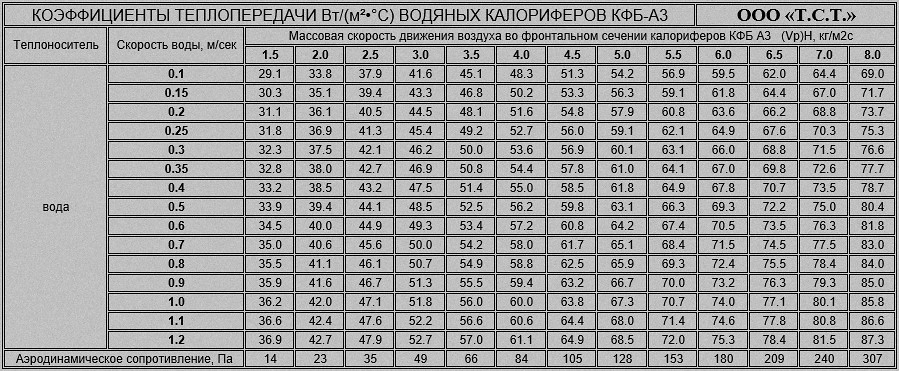

Таблица коэффициентов теплопередачи водяных калориферов КФБ-А. Сравнив эти показатели с аналогичной таблицей пластинчатых воздухонагревателей КМС и КМБ, можно увидеть теплотехническую эффективность замены данных водяных теплообменников.

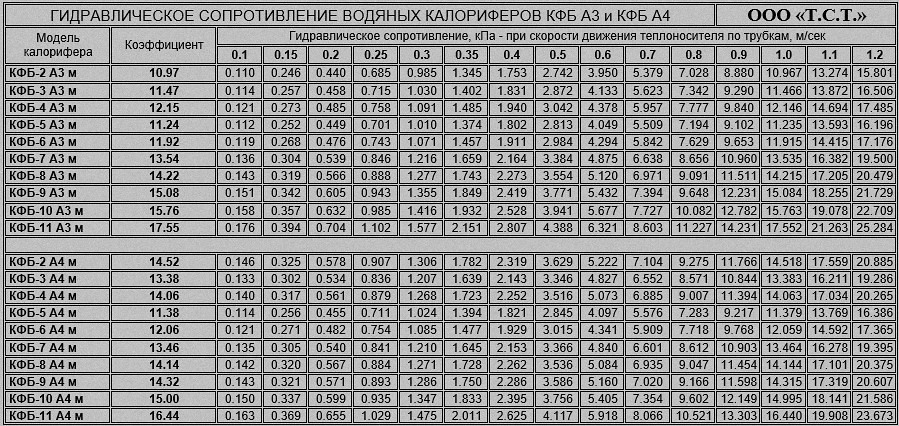

Гидравлическое сопротивление калориферов серии КФБ-А (замена воздухонагревателей типа КМС и КМБ водяных).

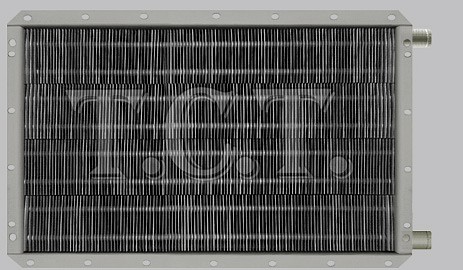

К конструктивным и теплотехническим преимуществам биметаллических калориферов серии КФБ-А производства ООО Т.С.Т. по сравнению с воздухонагревателями пластинчатого типа КМС и КМБ можно отнести:
1. Изготовление теплообменных элементов методом механической прокатки и деформации в специальном прокатном стане, что обеспечивает на 100% монолитное сопряжение и термический контакт несущих трубок и спирально-накатного оребрения.
2. Шахматное, а не коридорное расположение рядов теплонесущих элементов относительно движения воздушного потока. Данная компоновка приводит к формированию пограничного слоя при обтекании каждого ребра теплоотдающих трубок и, как следствие, к общему повышению коэффициентов теплоотдачи и интенсификации теплообмена.
3. Снижение шага расположения ребер у калориферов серии КФБ-А приводит к более высокой степени развития теплопередающей поверхности и увеличению общего теплосъема.
4. В отличие от пластинчатых калориферов, выполненных из однородных материалов, теплоотдающие элементы воздушных нагревателей серии КФБ-А используют в качестве материала алюминиевый сплав, обладающий лучшими теплообменными свойствами и увеличенным в два раза коэффициентом теплопроводности.

Из всех выше представленных данных и таблиц с теплотехническими характеристиками старых и новых моделей калориферов, можно сделать вывод о целесообразности замены водяных воздухонагревателей пластинчатого типа КМС и КМБ на соответствующие по габаритным размерам спирально-накатные теплообменники. Одинаковые габаритные размеры и площадь фронтального сечения сводят к минимуму затраты на переоснащение данного отопительного оборудования. А несомненное преимущество в теплотехнических показателях калориферов КФБ-А, делает эту замену оправданной и энергоэффективной.
