Калорифер КФБ-8
Производство и сфера назначения калорифера КФБ-8
Калорифер КФБ-8 А - биметаллический паровой и водяной воздушный нагревательный модуль со спирально-накатным алюминиевым оребрением теплообменных элементов, предназначенный для обеспечения и поддержания надлежащего температурного режима в системах вентиляции промышленных и гражданских строений и зданий. Теплообменники КФБ-8 А применяется для компоновки калориферных установок, используемых для предварительного нагрева воздуха, подаваемого в шахту для проветривания. Производство и приемо-сдаточные испытания калориферов КФБ-8 А осуществляются в соответствии с технической документацией ТУ 4863-002-55613706-02 с обязательной гидравлической и прочностной проверкой каждого теплообменника. Нагреватели эксплуатируются в макроклиматических районах с умеренным и холодным (УХЛ) климатом категории размещения 3 по ГОСТ 15150.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.
Калорифер КФБ-8 А3 и КФБ-8 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.
Калорифер КФБ-8 А3 и КФБ-8 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-8
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-8 А | |||
|---|---|---|---|
| КФБ-8 А3 паровой | КФС-8 паровой | К3ПП-8 | КФСО-8 паровой |
| КФБ-8 А4 паровой | КФБ-8 паровой | К4ПП-8 | КФБО-8 паровой |
По габаритным размерам биметаллические калориферы КФБ-8 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 8-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-8 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-8 А3 | 8000 | 208 | 28.2 | 100 |
| КФБ-8 А4 | 226 | 37.2 | 133 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-8 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-8, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1010 | 1056 | 1080 | 1145 | 720 | 766 | 790 | 632 | 50 |
Материал изготовления калориферов КФБ-8 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-8 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-8 А3 | 0.727 | 28.2 | 0.00379 | 0.00221 | 0.01333 |
| КФБ-8 А4 | 37.2 | 0.00523 | 0.01758 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-8 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 45 | 39 | 34 | 29 | 35 | 29 | 22 | 16 | 28 | 22 | 15 | 8 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,78 | 3,89 | 3,99 | 4,11 | 5,77 | 5,94 | 6,13 | 6,32 | 7,79 | 8,02 | 8,28 | 8,56 |
| Аэродинамическое сопротивление, Па | 76 | 80 | 84 | 89 | 167 | 176 | 187 | 198 | 292 | 309 | 328 | 348 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 77,1 | 78,0 | 79,0 | 79,9 | 92,5 | 93,7 | 94,9 | 96,2 | 105,3 | 106,6 | 108,1 | 109,7 |
| Расход пара калорифером КФБ-8 А3, кг/час | 287 | 319 | 348 | 378 | 371 | 409 | 451 | 491 | 443 | 486 | 534 | 583 |
| Тепловая производительность (мощность), кВт | 180 | 200 | 218 | 237 | 233 | 257 | 283 | 308 | 278 | 305 | 335 | 366 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 57 | 51 | 46 | 40 | 45 | 39 | 32 | 26 | 37 | 30 | 23 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,70 | 3,80 | 3,91 | 4,02 | 5,67 | 5,83 | 6,01 | 6,20 | 7,66 | 7,90 | 8,15 | 8,42 |
| Аэродинамическое сопротивление, Па | 73 | 77 | 81 | 85 | 162 | 170 | 180 | 191 | 284 | 300 | 318 | 338 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,4 | 77,3 | 78,2 | 79,2 | 91,8 | 92,9 | 94,2 | 95,4 | 104,6 | 105,9 | 107,4 | 108,9 |
| Расход пара калорифером КФБ-8 А3, кг/час | 340 | 373 | 403 | 437 | 442 | 481 | 524 | 565 | 527 | 575 | 624 | 676 |
| Тепловая производительность (мощность), кВт | 208 | 228 | 246 | 267 | 270 | 294 | 320 | 346 | 322 | 352 | 382 | 413 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 59 | 53 | 48 | 51 | 45 | 39 | 32 | 43 | 36 | 29 | 22 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,66 | 3,75 | 3,86 | 3,96 | 5,61 | 5,77 | 5,94 | 6,13 | 7,58 | 7,81 | 8,06 | 8,33 |
| Аэродинамическое сопротивление, Па | 71 | 75 | 79 | 83 | 158 | 167 | 176 | 187 | 278 | 294 | 312 | 331 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,0 | 76,8 | 77,8 | 78,7 | 91,4 | 92,5 | 93,7 | 94,9 | 104,1 | 105,4 | 106,9 | 108,4 |
| Расход пара калорифером КФБ-8 А3, кг/час | 378 | 408 | 442 | 474 | 490 | 530 | 571 | 617 | 582 | 632 | 683 | 735 |
| Тепловая производительность (мощность), кВт | 227 | 245 | 266 | 285 | 295 | 319 | 343 | 371 | 350 | 380 | 410 | 442 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 75 | 70 | 64 | 58 | 90 | 84 | 78 | 72 | 89 | 83 | 77 | 70 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,59 | 3,68 | 3,78 | 3,89 | 4,86 | 4,98 | 5,10 | 5,24 | 6,39 | 6,55 | 6,71 | 6,89 |
| Аэродинамическое сопротивление, Па | 69 | 72 | 76 | 80 | 121 | 127 | 133 | 139 | 202 | 211 | 221 | 233 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,4 | 76,2 | 77,1 | 78,1 | 85,9 | 86,8 | 87,8 | 88,7 | 96,7 | 97,7 | 98,7 | 99,9 |
| Расход пара калорифером КФБ-8 А3, кг/час | 428 | 460 | 494 | 530 | 366 | 403 | 440 | 478 | 396 | 437 | 478 | 525 |
| Тепловая производительность (мощность), кВт | 251 | 269 | 290 | 310 | 214 | 236 | 258 | 280 | 232 | 256 | 280 | 307 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 83 | 77 | 72 | 66 | 97 | 91 | 85 | 79 | 95 | 89 | 83 | 76 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,54 | 3,64 | 3,73 | 3,84 | 4,81 | 4,92 | 5,05 | 5,18 | 6,34 | 6,49 | 6,65 | 6,83 |
| Аэродинамическое сопротивление, Па | 67 | 71 | 74 | 78 | 119 | 124 | 130 | 137 | 199 | 208 | 218 | 229 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,0 | 75,8 | 76,7 | 77,6 | 85,5 | 86,4 | 87,3 | 88,3 | 96,3 | 97,3 | 98,3 | 99,5 |
| Расход пара калорифером КФБ-8 А3, кг/час | 466 | 501 | 534 | 571 | 411 | 448 | 487 | 526 | 449 | 491 | 534 | 582 |
| Тепловая производительность (мощность), кВт | 268 | 288 | 306 | 327 | 236 | 257 | 279 | 302 | 258 | 282 | 307 | 334 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 94 | 89 | 83 | 77 | 107 | 101 | 95 | 89 | 104 | 98 | 91 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,48 | 3,57 | 3,66 | 3,76 | 4,74 | 4,85 | 4,97 | 5,10 | 6,25 | 6,40 | 6,57 | 6,73 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 72 | 75 | 116 | 121 | 127 | 133 | 194 | 203 | 213 | 223 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,4 | 75,2 | 76,1 | 77,0 | 85,0 | 85,9 | 86,8 | 87,7 | 95,8 | 96,8 | 97,8 | 98,9 |
| Расход пара калорифером КФБ-8 А3, кг/час | 527 | 560 | 597 | 635 | 480 | 519 | 559 | 600 | 530 | 574 | 622 | 668 |
| Тепловая производительность (мощность), кВт | 292 | 311 | 331 | 352 | 266 | 288 | 310 | 333 | 294 | 319 | 346 | 371 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-8 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 51 | 47 | 42 | 37 | 41 | 36 | 30 | 25 | 35 | 29 | 22 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,74 | 3,83 | 3,94 | 4,05 | 5,71 | 5,86 | 6,04 | 6,21 | 7,69 | 7,92 | 8,17 | 8,42 |
| Аэродинамическое сопротивление, Па | 99 | 104 | 109 | 115 | 217 | 228 | 240 | 253 | 376 | 397 | 421 | 445 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 67,5 | 68,2 | 69,1 | 69,9 | 81,7 | 82,7 | 83,8 | 84,9 | 93,5 | 94,7 | 96,1 | 97,4 |
| Расход пара калорифером КФБ-8 А4, кг/час | 316 | 346 | 379 | 414 | 414 | 455 | 500 | 543 | 495 | 546 | 602 | 655 |
| Тепловая производительность (мощность), кВт | 198 | 217 | 238 | 260 | 260 | 285 | 313 | 340 | 311 | 342 | 377 | 411 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 60 | 55 | 50 | 53 | 47 | 41 | 36 | 45 | 39 | 32 | 26 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,66 | 3,74 | 3,84 | 3,95 | 5,59 | 5,75 | 5,91 | 6,08 | 7,55 | 7,77 | 8,02 | 8,26 |
| Аэродинамическое сопротивление, Па | 95 | 99 | 104 | 110 | 208 | 219 | 231 | 244 | 364 | 384 | 406 | 429 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,8 | 67,5 | 68,3 | 69,2 | 80,9 | 81,9 | 83,0 | 84,1 | 92,7 | 93,9 | 95,3 | 96,6 |
| Расход пара калорифером КФБ-8 А4, кг/час | 373 | 404 | 439 | 475 | 489 | 534 | 581 | 625 | 589 | 641 | 699 | 755 |
| Тепловая производительность (мощность), кВт | 228 | 247 | 269 | 291 | 299 | 327 | 355 | 382 | 360 | 392 | 428 | 462 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 73 | 68 | 63 | 58 | 60 | 54 | 49 | 43 | 51 | 45 | 39 | 32 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,60 | 3,69 | 3,79 | 3,89 | 5,52 | 5,68 | 5,83 | 6,00 | 7,48 | 7,69 | 7,92 | 8,17 |
| Аэродинамическое сопротивление, Па | 93 | 97 | 102 | 107 | 204 | 215 | 225 | 238 | 357 | 376 | 397 | 421 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,3 | 67,1 | 67,9 | 68,7 | 80,5 | 81,5 | 82,5 | 83,6 | 92,3 | 93,5 | 94,7 | 96,1 |
| Расход пара калорифером КФБ-8 А4, кг/час | 410 | 445 | 481 | 517 | 541 | 588 | 632 | 681 | 653 | 707 | 762 | 824 |
| Тепловая производительность (мощность), кВт | 247 | 267 | 289 | 311 | 325 | 353 | 380 | 409 | 393 | 425 | 458 | 495 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 85 | 80 | 75 | 70 | 97 | 92 | 86 | 81 | 95 | 90 | 84 | 78 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,53 | 3,62 | 3,71 | 3,81 | 4,81 | 4,92 | 5,04 | 5,16 | 6,34 | 6,48 | 6,64 | 6,80 |
| Аэродинамическое сопротивление, Па | 89 | 93 | 98 | 103 | 158 | 165 | 172 | 180 | 263 | 274 | 286 | 300 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,7 | 66,5 | 67,3 | 68,1 | 75,6 | 76,4 | 77,2 | 78,1 | 85,6 | 86,5 | 87,5 | 88,4 |
| Расход пара калорифером КФБ-8 А4, кг/час | 464 | 500 | 537 | 575 | 403 | 442 | 486 | 527 | 442 | 486 | 535 | 585 |
| Тепловая производительность (мощность), кВт | 272 | 293 | 314 | 336 | 236 | 259 | 284 | 308 | 259 | 285 | 313 | 343 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 93 | 89 | 84 | 79 | 104 | 99 | 94 | 89 | 102 | 96 | 91 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,48 | 3,57 | 3,66 | 3,75 | 4,76 | 4,87 | 4,98 | 5,10 | 6,27 | 6,42 | 6,57 | 6,73 |
| Аэродинамическое сопротивление, Па | 87 | 91 | 95 | 100 | 155 | 161 | 168 | 176 | 258 | 269 | 281 | 294 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,4 | 66,0 | 66,8 | 67,6 | 75,2 | 76,0 | 76,8 | 77,6 | 85,2 | 86,2 | 87,0 | 88,0 |
| Расход пара калорифером КФБ-8 А4, кг/час | 507 | 541 | 578 | 617 | 454 | 495 | 536 | 578 | 500 | 549 | 596 | 647 |
| Тепловая производительность (мощность), кВт | 291 | 310 | 332 | 354 | 261 | 284 | 307 | 331 | 287 | 315 | 342 | 371 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 8000 | 12000 | 16000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 106 | 101 | 96 | 91 | 115 | 110 | 105 | 99 | 112 | 106 | 101 | 95 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,41 | 3,50 | 3,58 | 3,67 | 4,68 | 4,79 | 4,89 | 5,02 | 6,18 | 6,33 | 6,47 | 6,63 |
| Аэродинамическое сопротивление, Па | 84 | 88 | 92 | 96 | 150 | 157 | 163 | 171 | 251 | 262 | 273 | 286 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,8 | 65,5 | 66,2 | 66,9 | 74,7 | 75,4 | 76,2 | 77,1 | 84,7 | 85,6 | 86,4 | 87,4 |
| Расход пара калорифером КФБ-8 А4, кг/час | 569 | 607 | 646 | 686 | 530 | 572 | 615 | 662 | 590 | 641 | 689 | 743 |
| Тепловая производительность (мощность), кВт | 316 | 337 | 359 | 381 | 295 | 318 | 341 | 368 | 328 | 356 | 383 | 413 |

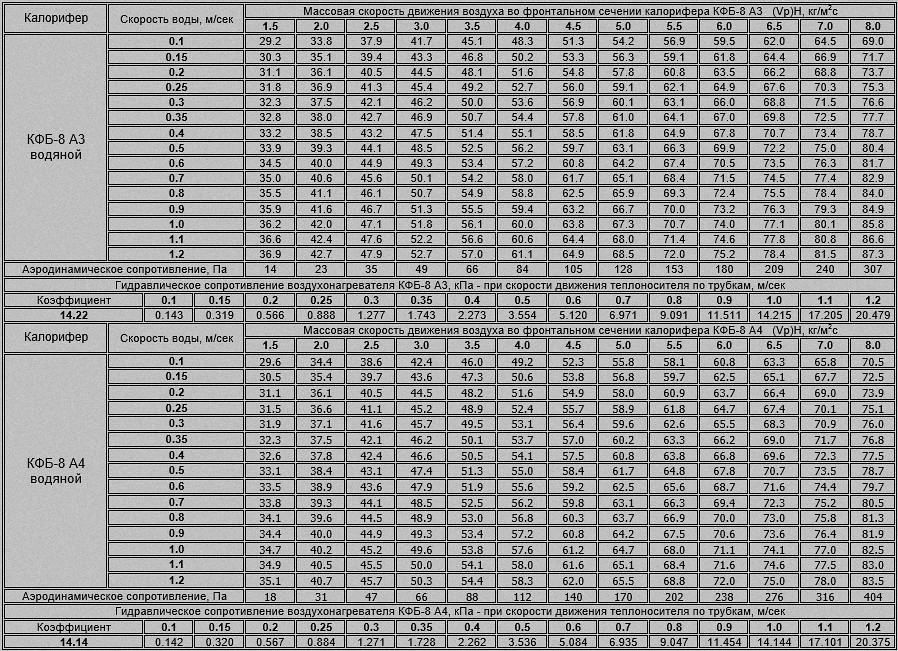

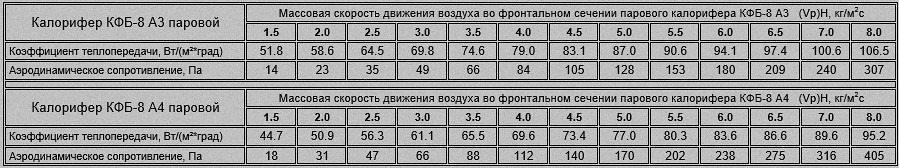

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-8 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-8
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-8 А | ||||
|---|---|---|---|---|
| КФБ-8 А3 водяной | КМС-8 | КФС-8 водяной | К3ВП-8 | КФСО-8 водяной |
| КФБ-8 А4 водяной | КМБ-8 | КФБ-8 водяной | К4ВП-8 | КФБО-8 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-8 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-8 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-8 А3 | 8000 | 179 | 28.2 | 100 |
| КФБ-8 А4 | 219 | 37.2 | 133 | |

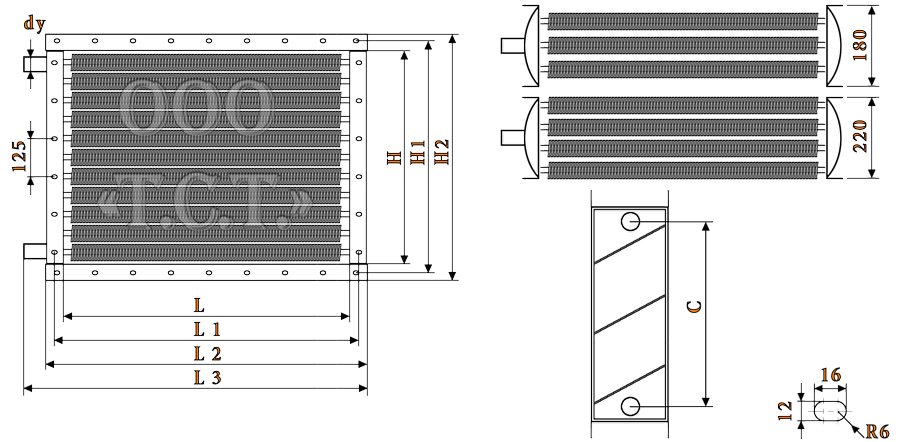

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-8, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1010 | 1056 | 1080 | 1145 | 720 | 766 | 790 | 632 | 50 |
Данные для расчета и подбора водяного калорифера КФБ-8 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-8 А3 | 0.727 | 28.2 | 0.00379 | 0.00221 | 0.00222 |
| КФБ-8 А4 | 37.2 | 0.00523 | 0.00293 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-8 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 4000 до 9200 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 8000 | 9200 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,20 | 3,26 | 3,33 | 3,40 | 4,27 | 4,35 | 4,44 | 4,53 | 4,91 | 5,00 | 5,11 | 5,21 |
| Аэродинамическое сопротивление, Па | 56 | 58 | 60 | 62 | 95 | 99 | 103 | 107 | 123 | 128 | 133 | 138 |
| t воздуха на выходе из воздухонагревателя, °С | 32 | 30 | 27 | 23 | 28 | 25 | 21 | 18 | 26 | 22 | 19 | 16 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,4 | 1,5 | 1,6 | 1,6 | 1,7 | 1,8 | 1,9 | 2,0 | 1,8 | 1,9 | 2,1 | 2,2 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,9 | 46,6 | 47,3 | 48,1 | 54,2 | 55,0 | 55,9 | 56,8 | 58,7 | 59,7 | 60,6 | 61,6 |
| Скорость теплоносителя в калорифере КФБ-8 А3, м/сек | 0,19 | 0,21 | 0,22 | 0,23 | 0,24 | 0,25 | 0,26 | 0,28 | 0,26 | 0,27 | 0,29 | 0,31 |
| Производительность по теплу, кВт | 125 | 132 | 140 | 148 | 152 | 161 | 170 | 179 | 167 | 176 | 187 | 197 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,20 | 3,26 | 3,33 | 3,40 | 3,73 | 3,81 | 3,89 | 3,97 | 4,27 | 4,35 | 4,44 | 4,53 |
| Аэродинамическое сопротивление, Па | 56 | 58 | 60 | 62 | 74 | 77 | 80 | 83 | 95 | 99 | 103 | 107 |
| t воздуха на выходе из теплообменника, °С | 30 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,7 | 1,8 | 2,0 | 2,1 | 1,9 | 2,0 | 2,2 | 2,3 | 2,1 | 2,2 | 2,4 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,8 | 0,9 | 1,0 | 1,2 | 1,0 | 1,1 | 1,3 | 1,4 | 1,2 | 1,4 | 1,5 | 1,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,8 | 47,5 | 48,3 | 49,1 | 51,2 | 52,0 | 52,8 | 53,7 | 55,3 | 56,2 | 57,1 | 58,0 |
| Скорость теплоносителя, м/сек | 0,24 | 0,26 | 0,27 | 0,29 | 0,27 | 0,28 | 0,30 | 0,32 | 0,29 | 0,31 | 0,33 | 0,35 |
| Производительность по теплу КФБ-8 А3, кВт | 119 | 126 | 134 | 141 | 132 | 140 | 148 | 157 | 144 | 153 | 162 | 172 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,20 | 3,26 | 3,33 | 3,40 | 3,73 | 3,81 | 3,89 | 3,97 | 4,27 | 4,35 | 4,44 | 4,53 |
| Аэродинамическое сопротивление, Па | 56 | 58 | 60 | 62 | 74 | 77 | 80 | 83 | 95 | 99 | 103 | 107 |
| t воздуха на выходе из воздухоподогревателя, °С | 28 | 25 | 22 | 19 | 26 | 23 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 2,2 | 2,4 | 2,5 | 2,7 | 2,5 | 2,6 | 2,8 | 2,9 | 2,7 | 2,9 | 3,0 | 3,2 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,5 | 1,7 | 1,9 | 1,6 | 1,9 | 2,1 | 2,4 | 2,0 | 2,2 | 2,5 | 2,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,8 | 48,6 | 49,4 | 50,2 | 52,3 | 53,2 | 54,0 | 54,9 | 56,5 | 57,4 | 58,4 | 59,3 |
| Скорость теплоносителя, м/сек | 0,31 | 0,32 | 0,34 | 0,37 | 0,34 | 0,36 | 0,38 | 0,41 | 0,37 | 0,40 | 0,42 | 0,45 |
| Тепловой поток воздухонагревателя КФБ-8 А3, кВт | 114 | 121 | 129 | 137 | 127 | 135 | 143 | 152 | 139 | 148 | 157 | 166 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,66 | 2,71 | 2,77 | 2,83 | 3,20 | 3,26 | 3,33 | 3,40 | 3,73 | 3,81 | 3,89 | 3,97 |
| Аэродинамическое сопротивление, Па | 40 | 41 | 43 | 44 | 56 | 58 | 60 | 62 | 74 | 77 | 80 | 83 |
| Температура воздуха на выходе из калорифера, °С | 30 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Расход горячей воды калорифером КФБ-8 А3, м³/ч | 2,4 | 2,5 | 2,7 | 2,9 | 2,7 | 2,9 | 3,1 | 3,2 | 3,0 | 3,3 | 3,4 | 3,6 |
| Гидравлическое сопротивление, кПа | 1,6 | 1,8 | 2,0 | 2,3 | 2,1 | 2,3 | 2,7 | 3,0 | 2,6 | 2,9 | 3,3 | 3,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,9 | 44,7 | 45,4 | 46,1 | 48,8 | 49,6 | 50,5 | 51,3 | 53,4 | 54,3 | 55,2 | 56,1 |
| Скорость теплоносителя в трубках, м/сек | 0,34 | 0,36 | 0,38 | 0,40 | 0,38 | 0,41 | 0,43 | 0,46 | 0,42 | 0,45 | 0,48 | 0,51 |
| Тепловая мощность воздухонагревателя, кВт | 98 | 105 | 111 | 118 | 111 | 119 | 126 | 134 | 124 | 132 | 140 | 149 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,13 | 2,17 | 2,22 | 2,26 | 2,66 | 2,71 | 2,77 | 2,83 | 3,20 | 3,26 | 3,33 | 3,40 |
| Аэродинамические потери калорифера КФБ-8 А3, Па | 26 | 27 | 28 | 29 | 40 | 41 | 43 | 44 | 56 | 58 | 60 | 62 |
| t воздуха на выходе из теплообменника, °С | 32 | 29 | 27 | 24 | 28 | 26 | 23 | 20 | 26 | 23 | 20 | 17 |
| Расход теплоносителя калорифером, м³/ч | 2,8 | 3,0 | 3,2 | 3,4 | 3,3 | 3,5 | 3,7 | 4,0 | 3,7 | 3,9 | 4,2 | 4,5 |
| Гидравлическое сопротивление, кПа | 2,1 | 2,5 | 2,8 | 3,2 | 3,0 | 3,4 | 3,9 | 4,4 | 3,8 | 4,4 | 5,0 | 5,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,7 | 40,4 | 41,0 | 41,7 | 45,2 | 46,0 | 46,7 | 47,5 | 50,3 | 51,1 | 52,0 | 52,8 |
| Скорость теплоносителя, м/сек | 0,39 | 0,42 | 0,44 | 0,47 | 0,46 | 0,49 | 0,52 | 0,55 | 0,52 | 0,55 | 0,59 | 0,63 |
| Производительность по теплу, кВт | 82 | 88 | 93 | 99 | 96 | 102 | 109 | 116 | 109 | 116 | 124 | 132 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,13 | 2,17 | 2,22 | 2,26 | 2,66 | 2,71 | 2,77 | 2,83 | 3,20 | 3,26 | 3,33 | 3,40 |
| Воздушное сопротивление, Па | 26 | 27 | 28 | 29 | 40 | 41 | 43 | 44 | 56 | 58 | 60 | 62 |
| Температура воздуха на выходе, °С | 31 | 29 | 26 | 24 | 28 | 25 | 23 | 20 | 25 | 23 | 20 | 17 |
| Объем потребляемого теплоносителя, м³/ч | 3,5 | 3,7 | 3,9 | 4,2 | 4,0 | 4,3 | 4,6 | 4,9 | 4,6 | 4,9 | 5,2 | 5,6 |
| Гидравлические потери калорифера КФБ-8 А3, кПа | 3,3 | 3,8 | 4,3 | 4,9 | 4,5 | 5,2 | 5,9 | 6,7 | 5,9 | 6,8 | 7,7 | 8,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,5 | 41,2 | 41,9 | 42,6 | 46,1 | 46,9 | 47,7 | 48,5 | 51,3 | 52,2 | 53,0 | 53,9 |
| Скорость теплоносителя, м/сек | 0,48 | 0,51 | 0,55 | 0,59 | 0,56 | 0,60 | 0,64 | 0,68 | 0,64 | 0,69 | 0,73 | 0,78 |
| Тепловая производительность, кВт | 81 | 87 | 93 | 99 | 95 | 102 | 108 | 115 | 108 | 115 | 123 | 131 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-8 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 5500 до 10500 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9200 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,27 | 4,44 | 4,63 | 4,84 | 4,91 | 5,11 | 5,33 | 5,56 | 5,60 | 5,83 | 6,08 | 6,35 |
| Аэродинамическое сопротивление, Па | 126 | 136 | 147 | 160 | 164 | 176 | 191 | 207 | 209 | 225 | 243 | 264 |
| t воздуха на выходе из воздухонагревателя, °С | 39 | 33 | 27 | 22 | 36 | 31 | 24 | 18 | 34 | 28 | 22 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 2,0 | 2,3 | 2,5 | 2,8 | 2,2 | 2,5 | 2,8 | 3,1 | 2,5 | 2,7 | 3,0 | 3,4 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,1 | 1,4 | 0,9 | 1,1 | 1,4 | 1,8 | 1,1 | 1,3 | 1,7 | 2,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 53,9 | 55,4 | 57,1 | 58,8 | 58,3 | 60,0 | 61,8 | 63,6 | 62,8 | 64,6 | 66,6 | 68,6 |
| Скорость теплоносителя в калорифере КФБ-8 А4, м/сек | 0,23 | 0,26 | 0,28 | 0,32 | 0,25 | 0,28 | 0,31 | 0,35 | 0,28 | 0,31 | 0,34 | 0,38 |
| Производительность по теплу, кВт | 186 | 208 | 231 | 256 | 205 | 229 | 254 | 282 | 224 | 250 | 278 | 308 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9200 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,73 | 3,89 | 4,05 | 4,23 | 4,27 | 4,44 | 4,63 | 4,84 | 4,91 | 5,11 | 5,33 | 5,56 |
| Аэродинамическое сопротивление, Па | 99 | 106 | 115 | 125 | 126 | 136 | 147 | 160 | 164 | 176 | 191 | 207 |
| t воздуха на выходе из теплообменника, °С | 38 | 33 | 27 | 21 | 36 | 30 | 24 | 18 | 33 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 2,3 | 2,6 | 2,9 | 3,2 | 2,6 | 2,9 | 3,2 | 3,6 | 2,8 | 3,2 | 3,5 | 3,9 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,5 | 1,8 | 1,1 | 1,4 | 1,8 | 2,2 | 1,4 | 1,7 | 2,2 | 2,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,7 | 52,2 | 53,7 | 55,3 | 54,7 | 56,3 | 57,9 | 59,7 | 59,2 | 60,9 | 62,7 | 64,6 |
| Скорость теплоносителя, м/сек | 0,26 | 0,29 | 0,32 | 0,36 | 0,28 | 0,32 | 0,35 | 0,39 | 0,31 | 0,35 | 0,39 | 0,43 |
| Производительность по теплу КФБ-8 А4, кВт | 160 | 180 | 201 | 223 | 176 | 198 | 220 | 245 | 194 | 217 | 243 | 269 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,20 | 3,33 | 3,47 | 3,63 | 3,73 | 3,89 | 4,05 | 4,23 | 4,27 | 4,44 | 4,63 | 4,84 |
| Аэродинамическое сопротивление, Па | 74 | 80 | 87 | 94 | 99 | 106 | 115 | 125 | 126 | 136 | 147 | 160 |
| t воздуха на выходе из воздухоподогревателя, °С | 38 | 33 | 28 | 22 | 35 | 30 | 25 | 19 | 33 | 28 | 22 | 16 |
| Расход теплоносителя в теплообменнике, м³/ч | 2,7 | 3,0 | 3,4 | 3,8 | 3,0 | 3,4 | 3,7 | 4,2 | 3,3 | 3,7 | 4,1 | 4,6 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,5 | 1,9 | 2,4 | 1,5 | 1,9 | 2,4 | 3,0 | 1,8 | 2,3 | 2,9 | 3,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,2 | 48,6 | 50,0 | 51,6 | 51,5 | 53,0 | 54,6 | 56,3 | 55,5 | 57,2 | 58,9 | 60,7 |
| Скорость теплоносителя, м/сек | 0,29 | 0,33 | 0,37 | 0,41 | 0,32 | 0,37 | 0,41 | 0,46 | 0,36 | 0,40 | 0,45 | 0,50 |
| Тепловой поток воздухонагревателя КФБ-8 А4, кВт | 138 | 155 | 174 | 194 | 153 | 173 | 194 | 216 | 168 | 190 | 213 | 237 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,20 | 3,33 | 3,47 | 3,63 | 3,73 | 3,89 | 4,05 | 4,23 | 4,27 | 4,44 | 4,63 | 4,84 |
| Аэродинамическое сопротивление, Па | 74 | 80 | 87 | 94 | 99 | 106 | 115 | 125 | 126 | 136 | 147 | 160 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 26 | 21 | 34 | 28 | 23 | 18 | 32 | 26 | 21 | 15 |
| Расход горячей воды калорифером КФБ-8 А4, м³/ч | 3,3 | 3,8 | 4,2 | 4,7 | 3,7 | 4,2 | 4,7 | 5,2 | 4,1 | 4,6 | 5,1 | 5,7 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,4 | 3,0 | 3,7 | 2,3 | 2,9 | 3,7 | 4,7 | 2,8 | 3,5 | 4,5 | 5,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,9 | 49,3 | 50,8 | 52,3 | 52,2 | 53,8 | 55,4 | 57,1 | 56,3 | 58,0 | 59,8 | 61,6 |
| Скорость теплоносителя в трубках, м/сек | 0,36 | 0,41 | 0,46 | 0,51 | 0,40 | 0,46 | 0,51 | 0,57 | 0,44 | 0,50 | 0,56 | 0,63 |
| Тепловая мощность воздухонагревателя, кВт | 134 | 151 | 170 | 190 | 149 | 168 | 189 | 211 | 163 | 185 | 208 | 232 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5500 | 6500 | 7500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,93 | 3,05 | 3,18 | 3,33 | 3,47 | 3,61 | 3,76 | 3,93 | 4,00 | 4,16 | 4,34 | 4,54 |
| Аэродинамические потери калорифера КФБ-8 А4, Па | 63 | 68 | 74 | 80 | 86 | 93 | 100 | 109 | 112 | 121 | 131 | 142 |
| t воздуха на выходе из теплообменника, °С | 36 | 31 | 26 | 21 | 33 | 28 | 23 | 18 | 31 | 26 | 20 | 15 |
| Расход теплоносителя калорифером, м³/ч | 4,2 | 4,8 | 5,4 | 6,1 | 4,8 | 5,4 | 6,1 | 6,8 | 5,3 | 6,0 | 6,7 | 7,5 |
| Гидравлическое сопротивление, кПа | 3,0 | 3,8 | 4,9 | 6,2 | 3,8 | 4,9 | 6,2 | 7,8 | 4,6 | 6,1 | 7,6 | 9,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,5 | 47,9 | 49,4 | 50,9 | 51,1 | 52,6 | 54,2 | 55,9 | 55,4 | 57,1 | 58,8 | 60,6 |
| Скорость теплоносителя, м/сек | 0,46 | 0,52 | 0,59 | 0,66 | 0,52 | 0,59 | 0,66 | 0,74 | 0,57 | 0,65 | 0,73 | 0,82 |
| Производительность по теплу, кВт | 122 | 138 | 156 | 175 | 137 | 156 | 176 | 197 | 152 | 172 | 194 | 217 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 5500 | 6500 | 7500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,93 | 3,05 | 3,18 | 3,33 | 3,47 | 3,61 | 3,76 | 3,93 | 4,00 | 4,16 | 4,34 | 4,54 |
| Воздушное сопротивление, Па | 63 | 68 | 74 | 80 | 86 | 93 | 100 | 109 | 112 | 121 | 131 | 142 |
| Температура воздуха на выходе, °С | 35 | 31 | 25 | 20 | 33 | 28 | 22 | 17 | 30 | 25 | 20 | 14 |
| Объем потребляемого теплоносителя, м³/ч | 5,2 | 5,9 | 6,7 | 7,5 | 5,9 | 6,7 | 7,5 | 8,4 | 6,5 | 7,3 | 8,3 | 9,3 |
| Гидравлические потери калорифера КФБ-8 А4, кПа | 4,5 | 5,8 | 7,4 | 9,4 | 5,7 | 7,4 | 9,4 | 12,0 | 7,0 | 9,0 | 11,5 | 14,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,2 | 48,6 | 50,0 | 51,6 | 51,8 | 53,4 | 55,0 | 56,7 | 56,2 | 57,9 | 59,7 | 61,5 |
| Скорость теплоносителя, м/сек | 0,56 | 0,64 | 0,72 | 0,81 | 0,63 | 0,72 | 0,82 | 0,92 | 0,70 | 0,80 | 0,90 | 1,01 |
| Тепловая производительность, кВт | 120 | 137 | 154 | 173 | 135 | 154 | 174 | 195 | 150 | 170 | 192 | 216 |
Табличные показатели водяных калориферов КФБ-8 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-8, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
