Калорифер КФБ-9
Производство и сфера назначения калорифера КФБ-9
Калорифер КФБ-9 А - биметаллический поверхностный паро и водо воздушный теплообменный аппарат со спирально-накатным алюминиевым оребрением теплоотдающих элементов, предназначен для создания комфортных температурных условий в зданиях промышленного, сельскохозяйственного и административно-бытового назначения. Воздухонагреватель КФБ-9 А поставляется в качестве комплектуемого изделия к различным типам сушильных камер, оборудования для вентиляции и подогрева воздуха с помощью теплоты сухого насыщенного пара, горячей воды, теплоносителя на основе гликолевых смесей. Изготовление и приемка калориферов КФБ-9 А производства ООО Т.С.Т. осуществляются согласно основным требованиям технической документации по ТУ 4863-002-55613706-02 с испытательной проверкой каждого теплообменника. Воздухоподогреватели должны эксплуатироваться в районах с умеренным и холодным климатом (УХЛ) категории размещения 3 по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.

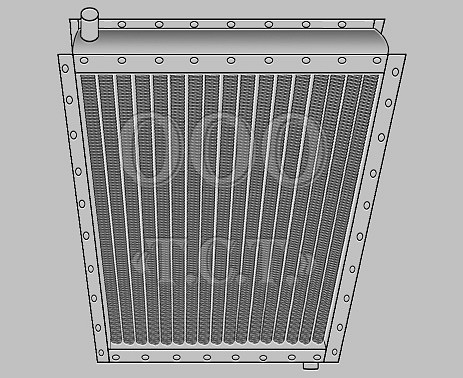

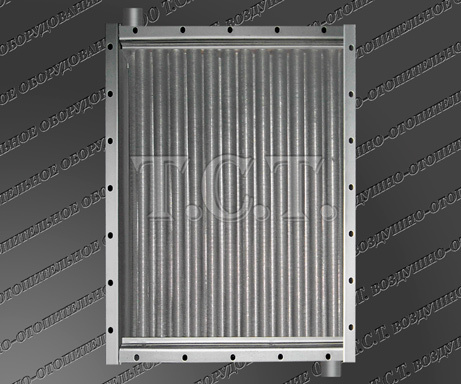

Калорифер КФБ-9 А3 и КФБ-9 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.

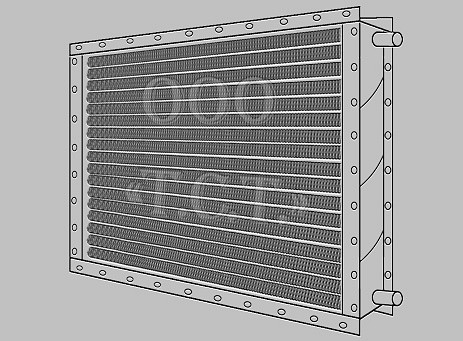

Калорифер КФБ-9 А3 и КФБ-9 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-9
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-9 А | |||
|---|---|---|---|
| КФБ-9 А3 паровой | КФС-9 паровой | К3ПП-9 | КФСО-9 паровой |
| КФБ-9 А4 паровой | КФБ-9 паровой | К4ПП-9 | КФБО-9 паровой |
По габаритным размерам биметаллические калориферы КФБ-9 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 9-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-9 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-9 А3 | 9200 | 237 | 31.8 | 115 |
| КФБ-9 А4 | 261 | 43.2 | 154 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-9 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-9, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1010 | 1056 | 1080 | 1145 | 840 | 886 | 910 | 737 | 65 |
Материал изготовления калориферов КФБ-9 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-9 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-9 А3 | 0.848 | 31.8 | 0.00379 | 0.00363 | 0.01503 |
| КФБ-9 А4 | 43.2 | 0.00523 | 0.01985 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-9 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 44 | 38 | 33 | 27 | 33 | 27 | 21 | 14 | 28 | 21 | 14 | 7 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,73 | 3,84 | 3,95 | 4,07 | 5,79 | 5,96 | 6,14 | 6,34 | 7,51 | 7,75 | 8,00 | 8,27 |
| Аэродинамическое сопротивление, Па | 74 | 78 | 82 | 87 | 168 | 177 | 188 | 199 | 273 | 289 | 307 | 327 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,7 | 77,6 | 78,5 | 79,6 | 92,7 | 93,8 | 95,0 | 96,4 | 103,7 | 105,1 | 106,5 | 108,1 |
| Расход пара калорифером КФБ-9 А3, кг/час | 325 | 360 | 393 | 430 | 425 | 468 | 512 | 560 | 492 | 543 | 596 | 651 |
| Тепловая производительность (мощность), кВт | 204 | 226 | 246 | 269 | 267 | 293 | 321 | 351 | 308 | 341 | 374 | 408 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 55 | 50 | 44 | 38 | 43 | 37 | 30 | 24 | 36 | 30 | 23 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,66 | 3,76 | 3,87 | 3,98 | 5,69 | 5,85 | 6,04 | 6,22 | 7,40 | 7,62 | 7,86 | 8,13 |
| Аэродинамическое сопротивление, Па | 72 | 75 | 79 | 84 | 163 | 172 | 182 | 192 | 266 | 281 | 298 | 316 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,0 | 76,9 | 77,9 | 78,9 | 91,9 | 93,1 | 94,3 | 95,6 | 103,0 | 104,3 | 105,7 | 107,2 |
| Расход пара калорифером КФБ-9 А3, кг/час | 387 | 421 | 458 | 496 | 505 | 549 | 598 | 645 | 588 | 638 | 693 | 750 |
| Тепловая производительность (мощность), кВт | 237 | 257 | 280 | 303 | 309 | 336 | 366 | 394 | 360 | 390 | 424 | 459 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 63 | 57 | 52 | 46 | 49 | 43 | 37 | 30 | 42 | 35 | 28 | 21 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,61 | 3,71 | 3,81 | 3,92 | 5,63 | 5,79 | 5,96 | 6,15 | 7,32 | 7,55 | 7,79 | 8,05 |
| Аэродинамическое сопротивление, Па | 70 | 73 | 77 | 81 | 160 | 168 | 177 | 188 | 261 | 276 | 292 | 311 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,6 | 76,5 | 77,4 | 78,4 | 91,5 | 92,7 | 93,8 | 95,1 | 102,5 | 103,9 | 105,3 | 106,8 |
| Расход пара калорифером КФБ-9 А3, кг/час | 427 | 464 | 499 | 537 | 560 | 605 | 652 | 703 | 650 | 705 | 762 | 820 |
| Тепловая производительность (мощность), кВт | 256 | 279 | 300 | 323 | 336 | 364 | 392 | 423 | 391 | 424 | 458 | 493 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 73 | 68 | 62 | 56 | 88 | 83 | 77 | 71 | 88 | 82 | 76 | 70 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,55 | 3,64 | 3,74 | 3,85 | 4,87 | 4,99 | 5,11 | 5,24 | 6,17 | 6,32 | 6,48 | 6,65 |
| Аэродинамическое сопротивление, Па | 68 | 71 | 75 | 79 | 122 | 127 | 133 | 140 | 190 | 198 | 208 | 217 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,0 | 75,9 | 76,8 | 77,7 | 86,0 | 86,9 | 87,8 | 88,8 | 95,3 | 96,2 | 97,3 | 98,3 |
| Расход пара калорифером КФБ-9 А3, кг/час | 486 | 521 | 561 | 601 | 419 | 457 | 500 | 543 | 443 | 488 | 535 | 582 |
| Тепловая производительность (мощность), кВт | 285 | 305 | 328 | 352 | 245 | 268 | 293 | 318 | 259 | 286 | 313 | 341 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 81 | 75 | 70 | 64 | 95 | 89 | 83 | 77 | 94 | 88 | 82 | 76 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,50 | 3,60 | 3,69 | 3,80 | 4,82 | 4,94 | 5,06 | 5,19 | 6,12 | 6,27 | 6,42 | 6,58 |
| Аэродинамическое сопротивление, Па | 66 | 69 | 73 | 77 | 120 | 125 | 131 | 137 | 186 | 195 | 204 | 214 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,6 | 75,5 | 76,3 | 77,3 | 85,6 | 86,5 | 87,5 | 88,4 | 94,9 | 95,9 | 96,9 | 97,9 |
| Расход пара калорифером КФБ-9 А3, кг/час | 529 | 568 | 605 | 646 | 470 | 512 | 556 | 600 | 502 | 549 | 597 | 646 |
| Тепловая производительность (мощность), кВт | 304 | 326 | 347 | 371 | 270 | 294 | 319 | 344 | 288 | 315 | 342 | 370 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 92 | 87 | 81 | 75 | 105 | 99 | 93 | 87 | 103 | 97 | 91 | 84 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,44 | 3,53 | 3,62 | 3,72 | 4,75 | 4,87 | 4,99 | 5,11 | 6,04 | 6,18 | 6,33 | 6,50 |
| Аэродинамическое сопротивление, Па | 64 | 67 | 70 | 74 | 116 | 122 | 127 | 133 | 182 | 190 | 199 | 209 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,0 | 74,8 | 75,7 | 76,6 | 85,1 | 86,0 | 86,9 | 87,8 | 94,4 | 95,3 | 96,3 | 97,4 |
| Расход пара калорифером КФБ-9 А3, кг/час | 597 | 634 | 676 | 718 | 548 | 592 | 637 | 684 | 592 | 641 | 691 | 746 |
| Тепловая производительность (мощность), кВт | 331 | 352 | 375 | 399 | 304 | 329 | 354 | 380 | 329 | 356 | 384 | 414 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-9 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 52 | 47 | 42 | 37 | 41 | 36 | 30 | 24 | 35 | 29 | 23 | 17 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,68 | 3,78 | 3,88 | 3,99 | 5,71 | 5,86 | 6,04 | 6,22 | 7,42 | 7,63 | 7,86 | 8,11 |
| Аэродинамическое сопротивление, Па | 96 | 101 | 106 | 112 | 217 | 228 | 240 | 254 | 352 | 371 | 392 | 415 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 67,0 | 67,8 | 68,6 | 69,5 | 81,7 | 82,7 | 83,8 | 84,9 | 92,0 | 93,2 | 94,4 | 95,8 |
| Расход пара калорифером КФБ-9 А4, кг/час | 361 | 399 | 438 | 478 | 481 | 528 | 581 | 634 | 566 | 623 | 683 | 744 |
| Тепловая производительность (мощность), кВт | 226 | 250 | 275 | 300 | 302 | 331 | 364 | 398 | 355 | 391 | 428 | 467 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 65 | 60 | 55 | 50 | 52 | 47 | 41 | 35 | 45 | 39 | 33 | 27 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,60 | 3,69 | 3,79 | 3,89 | 5,60 | 5,75 | 5,92 | 6,09 | 7,29 | 7,50 | 7,72 | 7,95 |
| Аэродинамическое сопротивление, Па | 92 | 97 | 102 | 107 | 209 | 220 | 232 | 245 | 340 | 359 | 379 | 400 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,3 | 67,1 | 67,9 | 68,7 | 81,0 | 82,0 | 83,0 | 84,1 | 91,2 | 92,4 | 93,6 | 94,9 |
| Расход пара калорифером КФБ-9 А4, кг/час | 427 | 467 | 507 | 548 | 572 | 620 | 674 | 730 | 672 | 732 | 794 | 857 |
| Тепловая производительность (мощность), кВт | 261 | 285 | 310 | 335 | 350 | 379 | 412 | 447 | 411 | 448 | 486 | 524 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 73 | 68 | 64 | 59 | 60 | 54 | 48 | 42 | 52 | 46 | 40 | 33 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,55 | 3,64 | 3,73 | 3,83 | 5,52 | 5,68 | 5,84 | 6,01 | 7,20 | 7,40 | 7,62 | 7,86 |
| Аэродинамическое сопротивление, Па | 90 | 94 | 99 | 104 | 204 | 215 | 226 | 239 | 333 | 351 | 370 | 392 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,9 | 66,7 | 67,4 | 68,2 | 80,5 | 81,5 | 82,6 | 83,7 | 90,7 | 91,9 | 93,1 | 94,4 |
| Расход пара калорифером КФБ-9 А4, кг/час | 473 | 513 | 551 | 593 | 629 | 682 | 738 | 795 | 742 | 803 | 866 | 936 |
| Тепловая производительность (мощность), кВт | 284 | 309 | 331 | 356 | 378 | 410 | 443 | 478 | 446 | 483 | 520 | 562 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 85 | 80 | 75 | 70 | 96 | 91 | 86 | 81 | 96 | 90 | 85 | 79 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,48 | 3,57 | 3,66 | 3,76 | 4,82 | 4,93 | 5,04 | 5,16 | 6,10 | 6,25 | 6,39 | 6,55 |
| Аэродинамическое сопротивление, Па | 87 | 91 | 95 | 100 | 158 | 165 | 172 | 180 | 245 | 256 | 267 | 280 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,3 | 66,1 | 66,8 | 67,6 | 75,7 | 76,4 | 77,2 | 78,1 | 84,2 | 85,1 | 86,0 | 87,0 |
| Расход пара калорифером КФБ-9 А4, кг/час | 536 | 577 | 620 | 663 | 472 | 517 | 564 | 612 | 501 | 555 | 607 | 664 |
| Тепловая производительность (мощность), кВт | 314 | 338 | 363 | 388 | 276 | 303 | 330 | 358 | 293 | 325 | 355 | 389 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 94 | 89 | 84 | 79 | 104 | 99 | 94 | 88 | 103 | 97 | 91 | 86 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,43 | 3,51 | 3,60 | 3,70 | 4,76 | 4,87 | 4,98 | 5,10 | 6,04 | 6,18 | 6,33 | 6,48 |
| Аэродинамическое сопротивление, Па | 85 | 88 | 93 | 97 | 155 | 161 | 168 | 176 | 241 | 251 | 263 | 274 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,9 | 65,6 | 66,4 | 67,1 | 75,3 | 76,0 | 76,8 | 77,7 | 83,8 | 84,7 | 85,6 | 86,5 |
| Расход пара калорифером КФБ-9 А4, кг/час | 582 | 624 | 667 | 712 | 528 | 574 | 622 | 675 | 567 | 623 | 680 | 735 |
| Тепловая производительность (мощность), кВт | 334 | 358 | 383 | 408 | 303 | 330 | 357 | 387 | 325 | 357 | 390 | 421 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 9200 | 14000 | 18000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 106 | 101 | 97 | 91 | 115 | 110 | 105 | 99 | 113 | 107 | 101 | 96 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,36 | 3,45 | 3,53 | 3,62 | 4,68 | 4,79 | 4,90 | 5,02 | 5,95 | 6,09 | 6,24 | 6,38 |
| Аэродинамическое сопротивление, Па | 82 | 85 | 89 | 94 | 150 | 157 | 163 | 171 | 234 | 244 | 255 | 266 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,3 | 65,0 | 65,7 | 66,5 | 74,7 | 75,5 | 76,2 | 77,1 | 83,3 | 84,1 | 85,0 | 85,9 |
| Расход пара калорифером КФБ-9 А4, кг/час | 656 | 700 | 741 | 791 | 616 | 664 | 714 | 769 | 669 | 728 | 787 | 844 |
| Тепловая производительность (мощность), кВт | 365 | 389 | 412 | 439 | 342 | 369 | 397 | 427 | 372 | 404 | 437 | 469 |

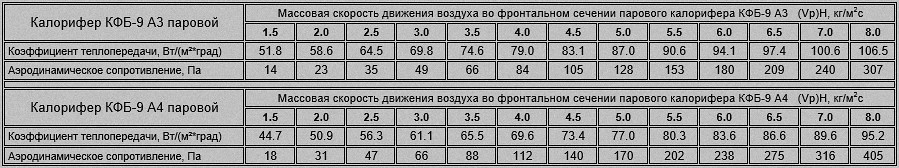

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-9 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.

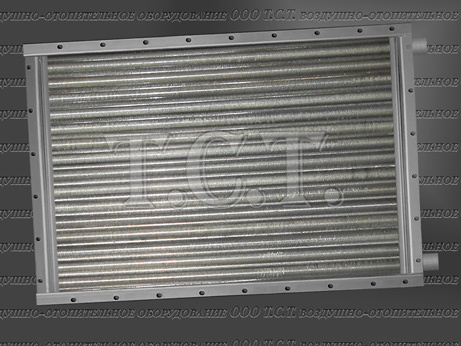

Технические характеристики водяного калорифера КФБ-9
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-9 А | ||||
|---|---|---|---|---|
| КФБ-9 А3 водяной | КМС-9 | КФС-9 водяной | К3ВП-9 | КФСО-9 водяной |
| КФБ-9 А4 водяной | КМБ-9 | КФБ-9 водяной | К4ВП-9 | КФБО-9 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-9 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-9 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-9 А3 | 9200 | 202 | 31.8 | 115 |
| КФБ-9 А4 | 253 | 43.2 | 154 | |

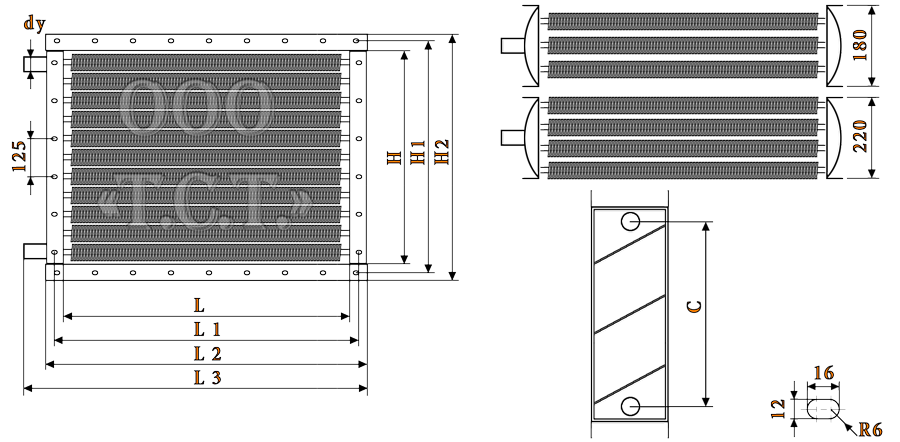

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-9, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1010 | 1056 | 1080 | 1145 | 840 | 886 | 910 | 737 | 65 |
Данные для расчета и подбора водяного калорифера КФБ-9 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-9 А3 | 0.848 | 31.8 | 0.00379 | 0.00363 | 0.00250 |
| КФБ-9 А4 | 43.2 | 0.00523 | 0.00331 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-9 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 5000 до 10500 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9200 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,66 | 3,73 | 3,81 | 3,89 | 4,21 | 4,29 | 4,38 | 4,47 | 4,80 | 4,90 | 5,00 | 5,10 |
| Аэродинамическое сопротивление, Па | 71 | 74 | 77 | 80 | 93 | 96 | 100 | 104 | 119 | 123 | 128 | 133 |
| t воздуха на выходе из воздухонагревателя, °С | 29 | 26 | 23 | 20 | 27 | 24 | 20 | 17 | 25 | 22 | 18 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,7 | 1,8 | 1,9 | 2,0 | 1,9 | 2,0 | 2,1 | 2,2 | 2,1 | 2,2 | 2,3 | 2,4 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,1 | 1,0 | 1,1 | 1,2 | 1,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 49,5 | 50,3 | 51,1 | 51,9 | 53,7 | 54,6 | 55,4 | 56,3 | 58,0 | 58,9 | 59,8 | 60,8 |
| Скорость теплоносителя в калорифере КФБ-9 А3, м/сек | 0,21 | 0,22 | 0,24 | 0,25 | 0,23 | 0,25 | 0,26 | 0,28 | 0,25 | 0,27 | 0,29 | 0,30 |
| Производительность по теплу, кВт | 155 | 165 | 174 | 184 | 171 | 181 | 191 | 202 | 186 | 197 | 209 | 220 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9200 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,20 | 3,26 | 3,33 | 3,40 | 3,66 | 3,73 | 3,81 | 3,89 | 4,21 | 4,29 | 4,38 | 4,47 |
| Аэродинамическое сопротивление, Па | 56 | 58 | 60 | 62 | 71 | 74 | 77 | 80 | 93 | 96 | 100 | 104 |
| t воздуха на выходе из теплообменника, °С | 29 | 26 | 23 | 20 | 27 | 24 | 20 | 17 | 25 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 2,0 | 2,1 | 2,2 | 2,3 | 2,2 | 2,3 | 2,4 | 2,6 | 2,4 | 2,5 | 2,7 | 2,8 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,2 | 1,3 | 1,5 | 1,3 | 1,4 | 1,6 | 1,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,8 | 47,5 | 48,3 | 49,1 | 50,6 | 51,4 | 52,2 | 53,0 | 54,8 | 55,7 | 56,6 | 57,5 |
| Скорость теплоносителя, м/сек | 0,24 | 0,25 | 0,27 | 0,29 | 0,26 | 0,28 | 0,30 | 0,31 | 0,29 | 0,31 | 0,33 | 0,35 |
| Производительность по теплу КФБ-9 А3, кВт | 135 | 143 | 152 | 161 | 148 | 157 | 166 | 176 | 162 | 172 | 183 | 193 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,74 | 2,80 | 2,86 | 2,92 | 3,20 | 3,26 | 3,33 | 3,40 | 3,66 | 3,73 | 3,81 | 3,89 |
| Аэродинамическое сопротивление, Па | 42 | 43 | 45 | 47 | 56 | 58 | 60 | 62 | 71 | 74 | 77 | 80 |
| t воздуха на выходе из воздухоподогревателя, °С | 29 | 26 | 23 | 20 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Расход теплоносителя в теплообменнике, м³/ч | 2,3 | 2,4 | 2,6 | 2,7 | 2,5 | 2,7 | 2,8 | 3,0 | 2,8 | 2,9 | 3,1 | 3,3 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,3 | 1,4 | 1,6 | 1,4 | 1,6 | 1,8 | 2,0 | 1,7 | 1,9 | 2,1 | 2,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,7 | 44,5 | 45,2 | 45,9 | 47,8 | 48,6 | 49,4 | 50,2 | 51,7 | 52,5 | 53,4 | 54,3 |
| Скорость теплоносителя, м/сек | 0,27 | 0,29 | 0,31 | 0,33 | 0,30 | 0,32 | 0,34 | 0,37 | 0,33 | 0,36 | 0,38 | 0,40 |
| Тепловой поток воздухонагревателя КФБ-9 А3, кВт | 117 | 124 | 132 | 140 | 130 | 138 | 147 | 155 | 142 | 151 | 161 | 170 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,74 | 2,80 | 2,86 | 2,92 | 3,20 | 3,26 | 3,33 | 3,40 | 3,66 | 3,73 | 3,81 | 3,89 |
| Аэродинамическое сопротивление, Па | 42 | 43 | 45 | 47 | 56 | 58 | 60 | 62 | 71 | 74 | 77 | 80 |
| Температура воздуха на выходе из калорифера, °С | 29 | 26 | 23 | 20 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 15 |
| Расход горячей воды калорифером КФБ-9 А3, м³/ч | 2,3 | 2,4 | 2,6 | 2,7 | 2,5 | 2,7 | 2,8 | 3,0 | 2,8 | 2,9 | 3,1 | 3,3 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,3 | 1,4 | 1,6 | 1,4 | 1,6 | 1,8 | 2,0 | 1,7 | 1,9 | 2,3 | 2,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,7 | 44,5 | 45,2 | 45,9 | 47,8 | 48,6 | 49,4 | 50,2 | 51,7 | 52,5 | 53,4 | 54,3 |
| Скорость теплоносителя в трубках, м/сек | 0,27 | 0,29 | 0,31 | 0,33 | 0,30 | 0,32 | 0,34 | 0,37 | 0,33 | 0,35 | 0,38 | 0,40 |
| Тепловая мощность воздухонагревателя, кВт | 117 | 124 | 132 | 140 | 130 | 138 | 147 | 155 | 142 | 151 | 161 | 170 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,29 | 2,33 | 2,38 | 2,43 | 2,74 | 2,80 | 2,86 | 2,92 | 3,20 | 3,26 | 3,33 | 3,40 |
| Аэродинамические потери калорифера КФБ-9 А3, Па | 30 | 31 | 32 | 33 | 42 | 43 | 45 | 47 | 56 | 58 | 60 | 62 |
| t воздуха на выходе из теплообменника, °С | 29 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Расход теплоносителя калорифером, м³/ч | 3,4 | 3,6 | 3,9 | 4,1 | 3,9 | 4,1 | 4,4 | 4,7 | 4,3 | 4,6 | 4,9 | 5,2 |
| Гидравлическое сопротивление, кПа | 2,5 | 2,9 | 3,3 | 3,7 | 3,3 | 3,7 | 4,2 | 4,8 | 4,0 | 4,7 | 5,3 | 5,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,3 | 42,0 | 42,7 | 43,4 | 46,0 | 46,7 | 47,5 | 48,3 | 50,3 | 51,1 | 52,0 | 52,8 |
| Скорость теплоносителя, м/сек | 0,41 | 0,44 | 0,46 | 0,50 | 0,46 | 0,50 | 0,53 | 0,56 | 0,52 | 0,55 | 0,59 | 0,62 |
| Производительность по теплу, кВт | 98 | 105 | 112 | 119 | 111 | 119 | 127 | 135 | 124 | 132 | 141 | 150 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,29 | 2,33 | 2,38 | 2,43 | 2,74 | 2,80 | 2,86 | 2,92 | 3,20 | 3,26 | 3,33 | 3,40 |
| Воздушное сопротивление, Па | 30 | 31 | 32 | 33 | 42 | 43 | 45 | 47 | 56 | 58 | 60 | 62 |
| Температура воздуха на выходе, °С | 29 | 26 | 24 | 21 | 26 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 4,2 | 4,5 | 4,8 | 5,1 | 4,8 | 5,1 | 5,4 | 5,8 | 5,3 | 5,7 | 6,1 | 6,4 |
| Гидравлические потери калорифера КФБ-9 А3, кПа | 3,8 | 4,4 | 5,1 | 5,7 | 5,0 | 5,7 | 6,5 | 7,4 | 6,2 | 7,1 | 8,0 | 9,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,2 | 42,9 | 43,6 | 44,3 | 46,9 | 47,7 | 48,5 | 49,3 | 51,3 | 52,1 | 53,0 | 53,9 |
| Скорость теплоносителя, м/сек | 0,50 | 0,54 | 0,58 | 0,61 | 0,57 | 0,61 | 0,65 | 0,70 | 0,64 | 0,68 | 0,73 | 0,78 |
| Тепловая производительность, кВт | 97 | 104 | 111 | 118 | 110 | 118 | 126 | 134 | 123 | 131 | 140 | 149 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-9 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 6500 до 12000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9200 | 10500 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,21 | 4,38 | 4,57 | 4,77 | 4,80 | 5,00 | 5,21 | 5,45 | 5,49 | 5,71 | 5,96 | 6,22 |
| Аэродинамическое сопротивление, Па | 123 | 133 | 143 | 156 | 157 | 169 | 183 | 199 | 201 | 217 | 234 | 254 |
| t воздуха на выходе из воздухонагревателя, °С | 39 | 33 | 27 | 22 | 36 | 31 | 25 | 19 | 34 | 28 | 22 | 16 |
| Расход теплоносителя воздухонагревателем, м³/ч | 2,3 | 2,6 | 2,9 | 3,2 | 2,6 | 2,8 | 3,2 | 3,5 | 2,8 | 3,1 | 3,5 | 3,8 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,0 | 1,2 | 1,5 | 0,9 | 1,2 | 1,4 | 1,8 | 1,1 | 1,4 | 1,7 | 2,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 53,6 | 55,1 | 56,7 | 58,5 | 57,7 | 59,4 | 61,1 | 63,0 | 62,2 | 64,0 | 65,9 | 67,9 |
| Скорость теплоносителя в калорифере КФБ-9 А4, м/сек | 0,23 | 0,26 | 0,29 | 0,32 | 0,26 | 0,29 | 0,32 | 0,35 | 0,28 | 0,31 | 0,35 | 0,39 |
| Производительность по теплу, кВт | 214 | 240 | 267 | 295 | 235 | 262 | 292 | 323 | 257 | 287 | 319 | 353 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9200 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,66 | 3,81 | 3,97 | 4,15 | 4,21 | 4,38 | 4,57 | 4,77 | 4,80 | 5,00 | 5,21 | 5,45 |
| Аэродинамическое сопротивление, Па | 95 | 103 | 111 | 120 | 123 | 133 | 143 | 156 | 157 | 169 | 183 | 199 |
| t воздуха на выходе из теплообменника, °С | 38 | 33 | 27 | 22 | 36 | 30 | 24 | 18 | 33 | 28 | 22 | 16 |
| Расход теплоносителя, м³/ч | 2,7 | 3,0 | 3,4 | 3,7 | 2,9 | 3,3 | 3,7 | 4,1 | 3,2 | 3,6 | 4,0 | 4,5 |
| Гидравлическое сопротивление, кПа | 1,0 | 1,2 | 1,5 | 1,9 | 1,2 | 1,5 | 1,9 | 2,3 | 1,4 | 1,8 | 2,3 | 2,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,2 | 51,7 | 53,2 | 54,8 | 54,3 | 55,9 | 57,6 | 59,3 | 58,6 | 60,3 | 62,0 | 63,9 |
| Скорость теплоносителя, м/сек | 0,26 | 0,29 | 0,33 | 0,37 | 0,29 | 0,32 | 0,36 | 0,40 | 0,32 | 0,36 | 0,40 | 0,44 |
| Производительность по теплу КФБ-9 А4, кВт | 184 | 207 | 231 | 257 | 203 | 228 | 254 | 282 | 222 | 249 | 278 | 309 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,66 | 3,81 | 3,97 | 4,15 | 4,11 | 4,28 | 4,47 | 4,67 | 4,57 | 4,76 | 4,96 | 5,19 |
| Аэродинамическое сопротивление, Па | 95 | 103 | 111 | 120 | 118 | 127 | 138 | 149 | 144 | 155 | 167 | 182 |
| t воздуха на выходе из воздухоподогревателя, °С | 36 | 30 | 25 | 19 | 34 | 28 | 23 | 17 | 32 | 26 | 20 | 14 |
| Расход теплоносителя в теплообменнике, м³/ч | 3,4 | 3,8 | 4,3 | 4,8 | 3,7 | 4,2 | 4,7 | 5,2 | 4,0 | 4,5 | 5,0 | 5,6 |
| Гидравлическое сопротивление, кПа | 1,5 | 2,0 | 2,5 | 3,1 | 1,8 | 2,3 | 3,0 | 3,7 | 2,1 | 2,7 | 3,4 | 4,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 51,0 | 52,5 | 54,1 | 55,7 | 54,5 | 56,1 | 57,8 | 59,6 | 57,9 | 59,6 | 61,3 | 63,2 |
| Скорость теплоносителя, м/сек | 0,33 | 0,37 | 0,42 | 0,47 | 0,36 | 0,40 | 0,45 | 0,50 | 0,39 | 0,44 | 0,49 | 0,54 |
| Тепловой поток воздухонагревателя КФБ-9 А4, кВт | 176 | 199 | 223 | 248 | 191 | 216 | 241 | 269 | 206 | 232 | 259 | 289 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,20 | 3,33 | 3,47 | 3,63 | 3,66 | 3,81 | 3,97 | 4,15 | 4,11 | 4,28 | 4,47 | 4,67 |
| Аэродинамическое сопротивление, Па | 74 | 80 | 87 | 94 | 95 | 103 | 111 | 120 | 118 | 127 | 138 | 149 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 26 | 20 | 34 | 29 | 23 | 18 | 32 | 27 | 21 | 15 |
| Расход горячей воды калорифером КФБ-9 А4, м³/ч | 3,9 | 4,4 | 4,9 | 5,5 | 4,2 | 4,8 | 5,4 | 6,0 | 4,6 | 5,2 | 5,8 | 6,5 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,6 | 3,2 | 4,0 | 2,4 | 3,1 | 3,9 | 4,9 | 2,8 | 3,6 | 4,6 | 5,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,0 | 49,4 | 50,9 | 52,5 | 51,7 | 53,3 | 54,9 | 56,6 | 55,3 | 56,9 | 58,7 | 60,5 |
| Скорость теплоносителя в трубках, м/сек | 0,37 | 0,42 | 0,47 | 0,53 | 0,41 | 0,46 | 0,52 | 0,58 | 0,44 | 0,50 | 0,57 | 0,63 |
| Тепловая мощность воздухонагревателя, кВт | 156 | 176 | 198 | 221 | 171 | 193 | 217 | 243 | 186 | 210 | 236 | 263 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,20 | 3,33 | 3,47 | 3,63 | 3,66 | 3,81 | 3,97 | 4,15 | 4,11 | 4,28 | 4,47 | 4,67 |
| Аэродинамические потери калорифера КФБ-9 А4, Па | 74 | 80 | 87 | 94 | 95 | 103 | 111 | 120 | 118 | 127 | 138 | 149 |
| t воздуха на выходе из теплообменника, °С | 35 | 30 | 24 | 19 | 32 | 27 | 22 | 16 | 31 | 25 | 20 | 14 |
| Расход теплоносителя калорифером, м³/ч | 5,2 | 5,9 | 6,7 | 7,5 | 5,7 | 6,5 | 7,3 | 8,2 | 6,2 | 7,1 | 8,0 | 8,9 |
| Гидравлическое сопротивление, кПа | 3,6 | 4,7 | 6,0 | 7,6 | 4,4 | 5,7 | 7,2 | 9,1 | 5,2 | 6,7 | 8,5 | 10,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 49,0 | 50,4 | 52,0 | 53,6 | 52,8 | 54,4 | 56,0 | 57,8 | 56,4 | 58,1 | 59,9 | 61,7 |
| Скорость теплоносителя, м/сек | 0,50 | 0,57 | 0,64 | 0,72 | 0,55 | 0,63 | 0,71 | 0,79 | 0,60 | 0,68 | 0,77 | 0,86 |
| Производительность по теплу, кВт | 151 | 171 | 193 | 217 | 166 | 188 | 212 | 238 | 180 | 204 | 230 | 258 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 6500 | 7500 | 8500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,97 | 3,09 | 3,23 | 3,37 | 3,43 | 3,57 | 3,72 | 3,89 | 3,89 | 4,05 | 4,22 | 4,41 |
| Воздушное сопротивление, Па | 65 | 70 | 76 | 82 | 84 | 91 | 98 | 107 | 106 | 115 | 124 | 134 |
| Температура воздуха на выходе, °С | 35 | 30 | 25 | 20 | 33 | 28 | 22 | 17 | 31 | 26 | 20 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 6,1 | 6,9 | 7,8 | 8,8 | 6,8 | 7,7 | 8,7 | 9,7 | 7,4 | 8,4 | 9,5 | 10,6 |
| Гидравлические потери калорифера КФБ-9 А4, кПа | 4,9 | 6,4 | 8,2 | 10,3 | 6,0 | 7,9 | 10,1 | 12,7 | 7,2 | 9,4 | 12,0 | 15,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,6 | 49,0 | 50,5 | 52,1 | 51,6 | 53,2 | 54,8 | 56,5 | 55,4 | 57,1 | 58,8 | 60,6 |
| Скорость теплоносителя, м/сек | 0,59 | 0,67 | 0,75 | 0,85 | 0,65 | 0,74 | 0,84 | 0,94 | 0,71 | 0,81 | 0,91 | 1,02 |
| Тепловая производительность, кВт | 141 | 161 | 182 | 204 | 156 | 178 | 201 | 225 | 171 | 194 | 219 | 246 |
Табличные показатели водяных калориферов КФБ-9 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-9, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
