Калорифер КФБ-7
Производство и сфера назначения калорифера КФБ-7
Калорифер КФБ-7 А - биметаллический обогреватель паровоздушного и водовоздушного типа со спирально-накатным алюминиевым оребрением теплообменных элементов, предназначенный для отопления и создания комфортных климатических условий на рабочих местах производственных и промышленных сооружений, сельскохозяйственных и животноводческих комплексов. Воздухонагреватели КФБ-7 А используются для компоновки лесосушильных и окрасочно-сушильных камер. Производство калориферов КФБ-7 А осуществляется в соответствии с техническими характеристиками ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний каждого теплообменника. Категория размещения 3 в условиях умеренного и холодного климата (УХЛ) по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.
Калорифер КФБ-7 А3 и КФБ-7 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.
Калорифер КФБ-7 А3 и КФБ-7 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-7
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-7 А | |||
|---|---|---|---|
| КФБ-7 А3 паровой | КФС-7 паровой | К3ПП-7 | КФСО-7 паровой |
| КФБ-7 А4 паровой | КФБ-7 паровой | К4ПП-7 | КФБО-7 паровой |
По габаритным размерам биметаллические калориферы КФБ-7 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 7-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-7 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-7 А3 | 6700 | 176 | 24.1 | 87 |
| КФБ-7 А4 | 193 | 31.7 | 116 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-7 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-7, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 860 | 906 | 930 | 995 | 720 | 766 | 790 | 632 | 50 |
Материал изготовления калориферов КФБ-7 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-7 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-7 А3 | 0.619 | 24.1 | 0.00379 | 0.00221 | 0.01333 |
| КФБ-7 А4 | 31.7 | 0.00523 | 0.01758 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-7 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 46 | 41 | 35 | 30 | 36 | 30 | 24 | 17 | 30 | 23 | 17 | 10 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,71 | 3,81 | 3,92 | 4,03 | 5,63 | 5,80 | 5,97 | 6,17 | 7,40 | 7,64 | 7,87 | 8,13 |
| Аэродинамическое сопротивление, Па | 73 | 77 | 81 | 86 | 160 | 169 | 178 | 189 | 266 | 282 | 298 | 317 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 77,4 | 78,3 | 79,2 | 80,2 | 92,6 | 93,8 | 95,0 | 96,4 | 104,2 | 105,6 | 107,0 | 108,5 |
| Расход пара калорифером КФБ-7 А3, кг/час | 245 | 269 | 296 | 322 | 316 | 348 | 381 | 418 | 370 | 409 | 447 | 488 |
| Тепловая производительность (мощность), кВт | 153 | 169 | 186 | 202 | 198 | 218 | 239 | 262 | 232 | 257 | 280 | 306 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 58 | 53 | 47 | 42 | 46 | 40 | 34 | 27 | 39 | 32 | 26 | 19 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,63 | 3,73 | 3,84 | 3,94 | 5,54 | 5,70 | 5,86 | 6,05 | 7,29 | 7,51 | 7,74 | 7,99 |
| Аэродинамическое сопротивление, Па | 71 | 74 | 78 | 82 | 155 | 163 | 172 | 183 | 258 | 273 | 289 | 307 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,7 | 77,5 | 78,5 | 79,4 | 91,9 | 93,1 | 94,3 | 95,6 | 103,5 | 104,9 | 106,2 | 107,7 |
| Расход пара калорифером КФБ-7 А3, кг/час | 290 | 315 | 344 | 370 | 376 | 409 | 443 | 481 | 441 | 481 | 520 | 563 |
| Тепловая производительность (мощность), кВт | 177 | 193 | 210 | 226 | 230 | 250 | 271 | 294 | 269 | 294 | 318 | 345 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 66 | 60 | 55 | 50 | 53 | 47 | 40 | 34 | 45 | 38 | 31 | 25 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,58 | 3,68 | 3,78 | 3,89 | 5,47 | 5,62 | 5,80 | 5,97 | 7,21 | 7,43 | 7,67 | 7,90 |
| Аэродинамическое сопротивление, Па | 69 | 72 | 76 | 80 | 151 | 159 | 169 | 178 | 253 | 268 | 284 | 300 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,2 | 77,1 | 78,0 | 78,9 | 91,5 | 92,6 | 93,8 | 95,0 | 103,0 | 104,4 | 105,8 | 107,2 |
| Расход пара калорифером КФБ-7 А3, кг/час | 320 | 348 | 375 | 402 | 415 | 449 | 487 | 523 | 488 | 529 | 572 | 613 |
| Тепловая производительность (мощность), кВт | 192 | 209 | 225 | 242 | 249 | 270 | 293 | 314 | 293 | 318 | 344 | 369 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 77 | 71 | 66 | 60 | 91 | 85 | 80 | 74 | 91 | 85 | 79 | 72 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,52 | 3,61 | 3,71 | 3,82 | 4,75 | 4,86 | 4,98 | 5,11 | 6,08 | 6,23 | 6,38 | 6,56 |
| Аэродинамическое сопротивление, Па | 66 | 70 | 73 | 77 | 116 | 122 | 127 | 133 | 184 | 193 | 202 | 212 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,6 | 76,5 | 77,4 | 78,3 | 86,1 | 87,0 | 87,8 | 88,8 | 95,7 | 96,7 | 97,8 | 98,9 |
| Расход пара калорифером КФБ-7 А3, кг/час | 363 | 392 | 420 | 450 | 311 | 342 | 372 | 405 | 330 | 365 | 400 | 439 |
| Тепловая производительность (мощность), кВт | 213 | 230 | 246 | 264 | 182 | 200 | 218 | 237 | 193 | 213 | 234 | 257 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 85 | 79 | 74 | 68 | 98 | 92 | 87 | 81 | 97 | 91 | 85 | 78 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,47 | 3,57 | 3,66 | 3,76 | 4,70 | 4,81 | 4,92 | 5,05 | 6,03 | 6,17 | 6,32 | 6,49 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 71 | 75 | 114 | 119 | 124 | 130 | 181 | 189 | 198 | 208 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,2 | 76,1 | 76,9 | 77,8 | 85,7 | 86,6 | 87,4 | 88,4 | 95,4 | 96,4 | 97,4 | 98,5 |
| Расход пара калорифером КФБ-7 А3, кг/час | 396 | 425 | 453 | 485 | 349 | 381 | 412 | 445 | 375 | 411 | 447 | 487 |
| Тепловая производительность (мощность), кВт | 227 | 244 | 260 | 278 | 200 | 219 | 236 | 256 | 215 | 236 | 256 | 279 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 96 | 91 | 85 | 80 | 108 | 102 | 97 | 91 | 106 | 100 | 94 | 87 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,41 | 3,50 | 3,59 | 3,68 | 4,63 | 4,74 | 4,85 | 4,97 | 5,95 | 6,09 | 6,24 | 6,40 |
| Аэродинамическое сопротивление, Па | 63 | 66 | 69 | 72 | 111 | 116 | 121 | 127 | 177 | 185 | 193 | 203 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,6 | 75,4 | 76,3 | 77,1 | 85,1 | 86,0 | 86,8 | 87,8 | 94,8 | 95,8 | 96,8 | 97,9 |
| Расход пара калорифером КФБ-7 А3, кг/час | 447 | 475 | 507 | 537 | 408 | 442 | 473 | 508 | 443 | 481 | 518 | 560 |
| Тепловая производительность (мощность), кВт | 248 | 264 | 282 | 298 | 227 | 245 | 263 | 282 | 246 | 267 | 288 | 311 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-7 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 52 | 48 | 43 | 38 | 42 | 37 | 31 | 26 | 36 | 30 | 24 | 18 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,67 | 3,76 | 3,86 | 3,97 | 5,57 | 5,73 | 5,90 | 6,07 | 7,32 | 7,54 | 7,77 | 8,01 |
| Аэродинамическое сопротивление, Па | 96 | 100 | 105 | 111 | 208 | 218 | 230 | 243 | 344 | 363 | 383 | 405 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 67,6 | 68,4 | 69,2 | 70,1 | 81,7 | 82,6 | 83,7 | 84,8 | 92,4 | 93,6 | 94,9 | 96,2 |
| Расход пара калорифером КФБ-7 А4, кг/час | 267 | 293 | 322 | 351 | 350 | 385 | 423 | 459 | 414 | 457 | 500 | 545 |
| Тепловая производительность (мощность), кВт | 167 | 184 | 202 | 220 | 220 | 241 | 265 | 288 | 260 | 286 | 314 | 342 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 66 | 61 | 56 | 51 | 54 | 48 | 43 | 37 | 46 | 40 | 34 | 28 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,58 | 3,68 | 3,78 | 3,88 | 5,46 | 5,61 | 5,77 | 5,94 | 7,20 | 7,40 | 7,62 | 7,86 |
| Аэродинамическое сопротивление, Па | 92 | 96 | 101 | 106 | 200 | 210 | 221 | 233 | 333 | 351 | 370 | 391 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,9 | 67,7 | 68,5 | 69,3 | 80,9 | 81,9 | 82,9 | 84,0 | 91,6 | 92,8 | 94,1 | 95,3 |
| Расход пара калорифером КФБ-7 А4, кг/час | 314 | 343 | 373 | 403 | 413 | 452 | 489 | 529 | 493 | 537 | 582 | 629 |
| Тепловая производительность (мощность), кВт | 192 | 210 | 228 | 247 | 253 | 276 | 299 | 324 | 301 | 328 | 356 | 385 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 74 | 70 | 65 | 60 | 61 | 56 | 50 | 44 | 53 | 47 | 41 | 35 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,54 | 3,62 | 3,72 | 3,82 | 5,39 | 5,54 | 5,70 | 5,86 | 7,11 | 7,31 | 7,53 | 7,75 |
| Аэродинамическое сопротивление, Па | 89 | 93 | 98 | 103 | 195 | 205 | 216 | 228 | 325 | 343 | 361 | 382 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,5 | 67,2 | 68,0 | 68,8 | 80,4 | 81,4 | 82,4 | 83,5 | 91,1 | 92,3 | 93,5 | 94,8 |
| Расход пара калорифером КФБ-7 А4, кг/час | 348 | 375 | 405 | 436 | 458 | 495 | 535 | 577 | 544 | 589 | 635 | 683 |
| Тепловая производительность (мощность), кВт | 209 | 225 | 243 | 262 | 275 | 297 | 322 | 347 | 327 | 354 | 382 | 410 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 86 | 81 | 77 | 72 | 98 | 93 | 88 | 82 | 97 | 91 | 86 | 80 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,47 | 3,55 | 3,64 | 3,74 | 4,70 | 4,81 | 4,92 | 5,04 | 6,03 | 6,17 | 6,31 | 6,47 |
| Аэродинамическое сопротивление, Па | 86 | 90 | 94 | 99 | 151 | 158 | 165 | 172 | 240 | 250 | 261 | 273 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,9 | 66,6 | 67,3 | 68,1 | 75,6 | 76,4 | 77,1 | 78,0 | 84,6 | 85,5 | 86,4 | 87,4 |
| Расход пара калорифером КФБ-7 А4, кг/час | 394 | 425 | 453 | 485 | 341 | 374 | 408 | 446 | 366 | 406 | 444 | 486 |
| Тепловая производительность (мощность), кВт | 231 | 249 | 265 | 284 | 199 | 219 | 239 | 261 | 214 | 238 | 260 | 285 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 95 | 90 | 85 | 80 | 105 | 100 | 95 | 90 | 104 | 98 | 93 | 87 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,42 | 3,50 | 3,59 | 3,68 | 4,65 | 4,75 | 4,86 | 4,98 | 5,97 | 6,11 | 6,25 | 6,40 |
| Аэродинамическое сопротивление, Па | 84 | 88 | 92 | 96 | 148 | 155 | 161 | 168 | 235 | 246 | 256 | 268 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,4 | 66,2 | 66,9 | 67,7 | 75,2 | 76,0 | 76,8 | 77,6 | 84,2 | 85,1 | 86,0 | 86,9 |
| Расход пара калорифером КФБ-7 А4, кг/час | 428 | 459 | 491 | 524 | 384 | 419 | 454 | 489 | 415 | 456 | 495 | 538 |
| Тепловая производительность (мощность), кВт | 245 | 263 | 282 | 301 | 221 | 240 | 260 | 281 | 238 | 262 | 284 | 309 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 6700 | 10000 | 13000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 108 | 103 | 98 | 93 | 117 | 112 | 106 | 101 | 114 | 108 | 103 | 97 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,35 | 3,43 | 3,51 | 3,60 | 4,57 | 4,67 | 4,78 | 4,89 | 5,88 | 6,02 | 6,15 | 6,30 |
| Аэродинамическое сопротивление, Па | 81 | 84 | 88 | 93 | 144 | 150 | 156 | 163 | 229 | 239 | 249 | 260 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,8 | 65,5 | 66,3 | 67,0 | 74,6 | 75,4 | 76,2 | 77,0 | 83,7 | 84,5 | 85,4 | 86,3 |
| Расход пара калорифером КФБ-7 А4, кг/час | 480 | 512 | 546 | 580 | 446 | 481 | 521 | 558 | 490 | 533 | 574 | 619 |
| Тепловая производительность (мощность), кВт | 267 | 285 | 303 | 322 | 248 | 267 | 289 | 310 | 272 | 296 | 319 | 344 |

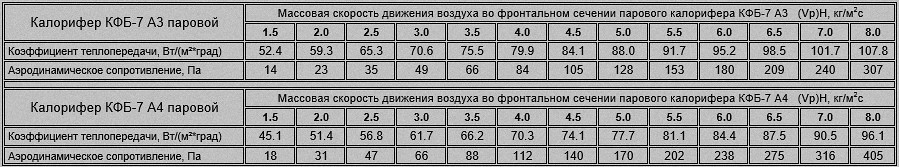

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-7 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.

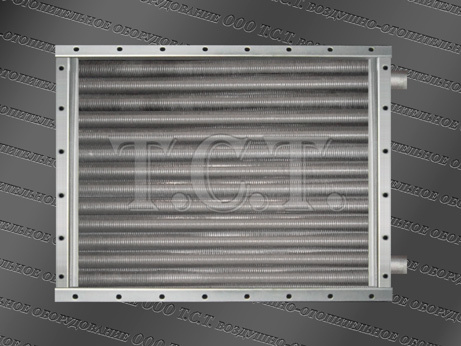

Технические характеристики водяного калорифера КФБ-7
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-7 А | ||||
|---|---|---|---|---|
| КФБ-7 А3 водяной | КМС-7 | КФС-7 водяной | К3ВП-7 | КФСО-7 водяной |
| КФБ-7 А4 водяной | КМБ-7 | КФБ-7 водяной | К4ВП-7 | КФБО-7 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-7 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-7 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-7 А3 | 6700 | 150 | 24.1 | 87 |
| КФБ-7 А4 | 183 | 31.7 | 116 | |

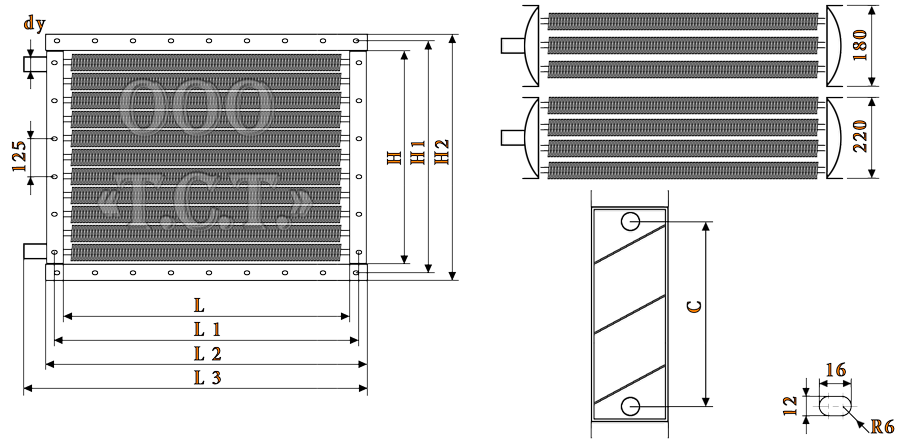

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-7, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 860 | 906 | 930 | 995 | 720 | 766 | 790 | 632 | 50 |
Данные для расчета и подбора водяного калорифера КФБ-7 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-7 А3 | 0.619 | 24.1 | 0.00379 | 0.00221 | 0.00222 |
| КФБ-7 А4 | 31.7 | 0.00523 | 0.00293 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-7 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 3000 до 8000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6700 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,13 | 3,19 | 3,25 | 3,32 | 4,20 | 4,28 | 4,37 | 4,46 | 5,00 | 5,11 | 5,21 | 5,32 |
| Аэродинамическое сопротивление, Па | 53 | 55 | 58 | 60 | 92 | 96 | 99 | 103 | 128 | 133 | 138 | 144 |
| t воздуха на выходе из воздухонагревателя, °С | 32 | 29 | 26 | 23 | 28 | 25 | 21 | 18 | 25 | 22 | 18 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,1 | 1,2 | 1,3 | 1,4 | 1,3 | 1,5 | 1,6 | 1,7 | 1,4 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,6 | 45,3 | 46,0 | 46,7 | 52,8 | 53,6 | 54,5 | 55,4 | 58,5 | 59,4 | 60,4 | 61,3 |
| Скорость теплоносителя в калорифере КФБ-7 А3, м/сек | 0,16 | 0,17 | 0,18 | 0,19 | 0,20 | 0,21 | 0,22 | 0,23 | 0,23 | 0,24 | 0,25 | 0,26 |
| Производительность по теплу, кВт | 104 | 110 | 116 | 123 | 127 | 134 | 142 | 150 | 142 | 151 | 160 | 168 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,13 | 3,19 | 3,25 | 3,32 | 3,76 | 3,83 | 3,91 | 3,99 | 4,38 | 4,47 | 4,56 | 4,65 |
| Аэродинамическое сопротивление, Па | 53 | 55 | 58 | 60 | 75 | 78 | 81 | 84 | 100 | 104 | 108 | 147 |
| t воздуха на выходе из теплообменника, °С | 30 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 25 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 1,4 | 1,5 | 1,6 | 1,7 | 1,5 | 1,6 | 1,7 | 1,8 | 1,7 | 1,8 | 1,9 | 2,1 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 0,9 | 1,1 | 1,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,5 | 46,2 | 47,0 | 47,7 | 50,5 | 51,4 | 52,2 | 53,0 | 55,3 | 56,2 | 57,1 | 58,0 |
| Скорость теплоносителя, м/сек | 0,20 | 0,21 | 0,22 | 0,23 | 0,23 | 0,24 | 0,25 | 0,26 | 0,25 | 0,27 | 0,28 | 0,30 |
| Производительность по теплу КФБ-7 А3, кВт | 99 | 105 | 111 | 117 | 112 | 119 | 126 | 133 | 124 | 132 | 139 | 147 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,50 | 2,55 | 2,60 | 2,66 | 3,13 | 3,19 | 3,25 | 3,32 | 3,76 | 3,83 | 3,91 | 3,99 |
| Аэродинамическое сопротивление, Па | 35 | 37 | 38 | 40 | 53 | 55 | 58 | 60 | 75 | 78 | 81 | 84 |
| t воздуха на выходе из воздухоподогревателя, °С | 31 | 29 | 26 | 23 | 28 | 25 | 22 | 19 | 25 | 22 | 19 | 16 |
| Расход теплоносителя в теплообменнике, м³/ч | 1,5 | 1,6 | 1,7 | 1,8 | 1,8 | 1,9 | 2,1 | 2,2 | 2,0 | 2,1 | 2,3 | 2,4 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 1,0 | 1,1 | 1,2 | 1,1 | 1,3 | 1,4 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,8 | 41,5 | 42,2 | 42,9 | 46,5 | 47,3 | 48,0 | 48,8 | 51,7 | 52,5 | 53,4 | 54,3 |
| Скорость теплоносителя, м/сек | 0,22 | 0,23 | 0,24 | 0,26 | 0,25 | 0,27 | 0,29 | 0,30 | 0,29 | 0,31 | 0,32 | 0,34 |
| Тепловой поток воздухонагревателя КФБ-7 А3, кВт | 81 | 87 | 92 | 97 | 95 | 101 | 107 | 114 | 107 | 114 | 121 | 129 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,50 | 2,55 | 2,60 | 2,66 | 3,13 | 3,19 | 3,25 | 3,32 | 3,76 | 3,83 | 3,91 | 3,99 |
| Аэродинамическое сопротивление, Па | 35 | 37 | 38 | 40 | 53 | 55 | 58 | 60 | 75 | 78 | 81 | 84 |
| Температура воздуха на выходе из калорифера, °С | 30 | 27 | 24 | 22 | 27 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход горячей воды калорифером КФБ-7 А3, м³/ч | 1,9 | 2,0 | 2,2 | 2,3 | 2,2 | 2,4 | 2,5 | 2,7 | 2,6 | 2,7 | 2,9 | 3,1 |
| Гидравлическое сопротивление, кПа | 1,0 | 1,1 | 1,3 | 1,4 | 1,3 | 1,5 | 1,7 | 2,0 | 1,7 | 2,0 | 2,2 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,7 | 42,4 | 43,1 | 43,8 | 47,5 | 48,2 | 49,0 | 49,8 | 52,8 | 53,6 | 54,5 | 55,4 |
| Скорость теплоносителя в трубках, м/сек | 0,27 | 0,29 | 0,31 | 0,33 | 0,32 | 0,34 | 0,36 | 0,38 | 0,36 | 0,38 | 0,41 | 0,43 |
| Тепловая мощность воздухонагревателя, кВт | 79 | 85 | 90 | 95 | 93 | 99 | 105 | 111 | 105 | 112 | 119 | 126 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,87 | 1,91 | 1,95 | 1,99 | 2,50 | 2,55 | 2,60 | 2,66 | 3,13 | 3,19 | 3,25 | 3,32 |
| Аэродинамические потери калорифера КФБ-7 А3, Па | 21 | 21 | 22 | 23 | 35 | 37 | 38 | 40 | 53 | 55 | 58 | 60 |
| t воздуха на выходе из теплообменника, °С | 33 | 31 | 28 | 26 | 29 | 26 | 23 | 21 | 26 | 23 | 20 | 17 |
| Расход теплоносителя калорифером, м³/ч | 2,1 | 2,3 | 2,4 | 2,6 | 2,6 | 2,8 | 3,0 | 3,2 | 3,1 | 3,3 | 3,5 | 3,7 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,4 | 2,7 | 2,5 | 2,9 | 3,2 | 3,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,3 | 36,9 | 37,5 | 38,1 | 42,9 | 43,6 | 44,4 | 45,1 | 48,9 | 49,7 | 50,5 | 51,3 |
| Скорость теплоносителя, м/сек | 0,30 | 0,32 | 0,34 | 0,36 | 0,37 | 0,39 | 0,42 | 0,45 | 0,43 | 0,46 | 0,49 | 0,52 |
| Производительность по теплу, кВт | 63 | 68 | 72 | 77 | 78 | 83 | 88 | 94 | 91 | 97 | 103 | 110 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,87 | 1,91 | 1,95 | 1,99 | 2,50 | 2,55 | 2,60 | 2,66 | 3,13 | 3,19 | 3,25 | 3,32 |
| Воздушное сопротивление, Па | 21 | 21 | 22 | 23 | 35 | 37 | 38 | 40 | 53 | 55 | 58 | 60 |
| Температура воздуха на выходе, °С | 33 | 30 | 28 | 25 | 28 | 26 | 23 | 20 | 25 | 22 | 20 | 17 |
| Объем потребляемого теплоносителя, м³/ч | 2,6 | 2,8 | 3,0 | 3,2 | 3,3 | 3,5 | 3,7 | 3,9 | 3,8 | 4,1 | 4,3 | 4,6 |
| Гидравлические потери калорифера КФБ-7 А3, кПа | 1,8 | 2,1 | 2,4 | 2,7 | 2,8 | 3,2 | 3,6 | 4,1 | 3,9 | 4,4 | 5,0 | 5,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,0 | 37,6 | 38,3 | 38,9 | 43,8 | 44,5 | 45,2 | 46,0 | 49,8 | 50,7 | 51,5 | 52,4 |
| Скорость теплоносителя, м/сек | 0,37 | 0,40 | 0,42 | 0,45 | 0,46 | 0,48 | 0,52 | 0,55 | 0,53 | 0,57 | 0,61 | 0,65 |
| Тепловая производительность, кВт | 63 | 67 | 71 | 76 | 77 | 82 | 88 | 93 | 90 | 96 | 102 | 109 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-7 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 4000 до 9200 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6700 | 8000 | 9200 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,20 | 4,37 | 4,56 | 4,76 | 5,01 | 5,22 | 5,44 | 5,68 | 5,76 | 6,00 | 6,26 | 6,54 |
| Аэродинамическое сопротивление, Па | 123 | 132 | 143 | 155 | 170 | 183 | 198 | 215 | 220 | 238 | 257 | 278 |
| t воздуха на выходе из воздухонагревателя, °С | 39 | 33 | 27 | 21 | 35 | 30 | 23 | 18 | 33 | 27 | 21 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,7 | 1,9 | 2,1 | 2,3 | 1,9 | 2,2 | 2,4 | 2,6 | 2,1 | 2,4 | 2,6 | 2,9 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,7 | 0,9 | 0,6 | 0,8 | 1,0 | 1,2 | 0,7 | 0,9 | 1,2 | 1,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 52,8 | 54,3 | 55,9 | 57,6 | 58,3 | 60,0 | 61,8 | 63,7 | 63,1 | 65,0 | 66,9 | 68,9 |
| Скорость теплоносителя в калорифере КФБ-7 А4, м/сек | 0,19 | 0,21 | 0,24 | 0,26 | 0,21 | 0,24 | 0,27 | 0,30 | 0,24 | 0,27 | 0,30 | 0,33 |
| Производительность по теплу, кВт | 155 | 174 | 193 | 214 | 175 | 196 | 218 | 241 | 193 | 215 | 239 | 265 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5500 | 6700 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,44 | 3,59 | 3,74 | 3,91 | 4,20 | 4,37 | 4,56 | 4,76 | 5,01 | 5,22 | 5,44 | 5,68 |
| Аэродинамическое сопротивление, Па | 85 | 92 | 99 | 108 | 123 | 132 | 143 | 155 | 170 | 183 | 198 | 215 |
| t воздуха на выходе из теплообменника, °С | 39 | 34 | 28 | 22 | 35 | 30 | 24 | 18 | 32 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,9 | 2,1 | 2,3 | 2,6 | 2,2 | 2,4 | 2,7 | 3,0 | 2,4 | 2,7 | 3,0 | 3,3 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,9 | 1,1 | 0,7 | 0,9 | 1,2 | 1,5 | 0,9 | 1,2 | 1,5 | 1,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,9 | 49,3 | 50,7 | 52,3 | 53,5 | 55,1 | 56,7 | 58,5 | 59,2 | 60,9 | 62,7 | 64,6 |
| Скорость теплоносителя, м/сек | 0,20 | 0,23 | 0,26 | 0,29 | 0,24 | 0,26 | 0,30 | 0,33 | 0,27 | 0,30 | 0,33 | 0,37 |
| Производительность по теплу КФБ-7 А4, кВт | 128 | 144 | 161 | 179 | 147 | 165 | 184 | 205 | 166 | 186 | 208 | 231 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,13 | 3,26 | 3,40 | 3,55 | 3,76 | 3,91 | 4,08 | 4,26 | 4,38 | 4,56 | 4,76 | 4,97 |
| Аэродинамическое сопротивление, Па | 71 | 77 | 83 | 90 | 100 | 108 | 117 | 126 | 133 | 143 | 155 | 168 |
| t воздуха на выходе из воздухоподогревателя, °С | 38 | 33 | 28 | 22 | 35 | 29 | 24 | 18 | 32 | 27 | 21 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 2,2 | 2,5 | 2,8 | 3,1 | 2,5 | 2,8 | 3,2 | 3,5 | 2,8 | 3,2 | 3,5 | 3,9 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,0 | 1,2 | 1,6 | 1,0 | 1,3 | 1,6 | 2,0 | 1,2 | 1,6 | 2,0 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,1 | 47,4 | 48,9 | 50,4 | 51,1 | 52,6 | 54,2 | 55,8 | 55,7 | 57,4 | 59,1 | 60,9 |
| Скорость теплоносителя, м/сек | 0,24 | 0,27 | 0,31 | 0,34 | 0,27 | 0,31 | 0,35 | 0,39 | 0,31 | 0,35 | 0,39 | 0,43 |
| Тепловой поток воздухонагревателя КФБ-7 А4, кВт | 115 | 129 | 145 | 162 | 130 | 147 | 165 | 183 | 145 | 163 | 183 | 204 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5500 | 6500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,82 | 2,93 | 3,06 | 3,20 | 3,44 | 3,59 | 3,74 | 3,91 | 4,07 | 4,23 | 4,42 | 4,62 |
| Аэродинамическое сопротивление, Па | 59 | 63 | 68 | 74 | 85 | 92 | 99 | 108 | 116 | 125 | 135 | 146 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 23 | 35 | 29 | 24 | 18 | 32 | 26 | 21 | 15 |
| Расход горячей воды калорифером КФБ-7 А4, м³/ч | 2,6 | 2,9 | 3,3 | 3,6 | 3,0 | 3,4 | 3,8 | 4,2 | 3,3 | 3,8 | 4,2 | 4,7 |
| Гидравлическое сопротивление, кПа | 1,0 | 1,3 | 1,7 | 2,1 | 1,4 | 1,8 | 2,2 | 2,8 | 1,7 | 2,2 | 2,8 | 3,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,0 | 45,3 | 46,7 | 48,1 | 49,3 | 50,8 | 52,3 | 54,0 | 54,2 | 55,8 | 57,5 | 59,3 |
| Скорость теплоносителя в трубках, м/сек | 0,28 | 0,31 | 0,35 | 0,40 | 0,32 | 0,36 | 0,41 | 0,46 | 0,36 | 0,41 | 0,46 | 0,51 |
| Тепловая мощность воздухонагревателя, кВт | 103 | 117 | 131 | 147 | 119 | 135 | 151 | 169 | 134 | 151 | 170 | 190 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5500 | 6500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,82 | 2,93 | 3,06 | 3,20 | 3,44 | 3,59 | 3,74 | 3,91 | 4,07 | 4,23 | 4,42 | 4,62 |
| Аэродинамические потери калорифера КФБ-7 А4, Па | 59 | 63 | 68 | 74 | 85 | 92 | 99 | 108 | 116 | 125 | 135 | 146 |
| t воздуха на выходе из теплообменника, °С | 36 | 31 | 26 | 21 | 33 | 28 | 23 | 17 | 31 | 25 | 19 | 14 |
| Расход теплоносителя калорифером, м³/ч | 3,5 | 4,0 | 4,5 | 5,0 | 4,0 | 4,5 | 5,1 | 5,7 | 4,5 | 5,1 | 5,7 | 6,4 |
| Гидравлическое сопротивление, кПа | 1,9 | 2,4 | 3,1 | 3,9 | 2,5 | 3,3 | 4,2 | 5,3 | 3,2 | 4,2 | 5,3 | 6,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,9 | 46,3 | 47,7 | 49,2 | 50,4 | 51,9 | 53,4 | 55,1 | 55,4 | 57,0 | 58,7 | 60,6 |
| Скорость теплоносителя, м/сек | 0,37 | 0,43 | 0,48 | 0,54 | 0,43 | 0,49 | 0,56 | 0,62 | 0,49 | 0,55 | 0,62 | 0,70 |
| Производительность по теплу, кВт | 100 | 114 | 128 | 144 | 116 | 131 | 148 | 166 | 130 | 147 | 166 | 186 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,50 | 2,61 | 2,72 | 2,84 | 3,13 | 3,26 | 3,40 | 3,55 | 3,76 | 3,91 | 4,08 | 4,26 |
| Воздушное сопротивление, Па | 47 | 51 | 55 | 60 | 71 | 77 | 83 | 90 | 100 | 108 | 117 | 126 |
| Температура воздуха на выходе, °С | 37 | 33 | 28 | 23 | 34 | 29 | 24 | 19 | 31 | 26 | 20 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 3,9 | 4,5 | 5,1 | 5,7 | 4,6 | 5,3 | 5,9 | 6,7 | 5,2 | 5,9 | 6,7 | 7,5 |
| Гидравлические потери калорифера КФБ-7 А4, кПа | 2,4 | 3,1 | 4,0 | 5,1 | 3,4 | 4,4 | 5,6 | 7,0 | 4,3 | 5,6 | 7,2 | 9,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,6 | 43,9 | 45,3 | 46,7 | 48,4 | 49,8 | 51,4 | 53,0 | 53,6 | 55,3 | 57,0 | 58,7 |
| Скорость теплоносителя, м/сек | 0,42 | 0,48 | 0,55 | 0,62 | 0,50 | 0,57 | 0,64 | 0,72 | 0,57 | 0,65 | 0,73 | 0,82 |
| Тепловая производительность, кВт | 91 | 103 | 117 | 131 | 107 | 121 | 137 | 154 | 121 | 138 | 156 | 174 |
Табличные показатели водяных калориферов КФБ-7 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

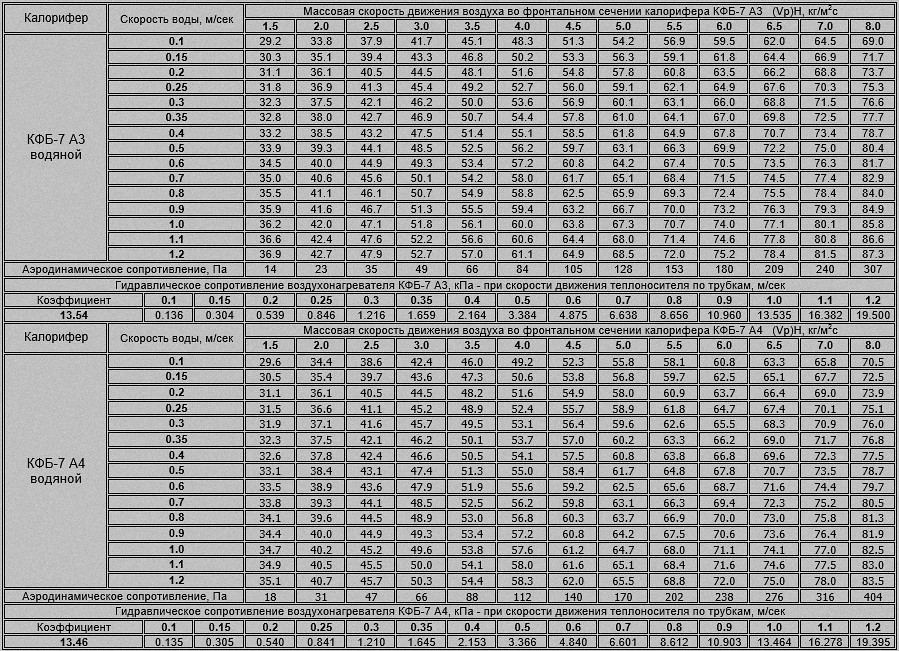

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-7, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
