Калорифер КФБ-10
Производство и сфера применения калорифера КФБ-10
Калорифер КФБ-10 А – биметаллический паровой и водяной теплообменник со спирально-накатным алюминиевым оребрением теплопередающих элементов, предназначенный для работы в системах вентиляции и кондиционирования производственных зданий, конвективных сушильных камер. Основное применение калориферов КФБ-10 А – комплектация вентиляторно-нагревательной установки поверхностного комплекса, сооружаемого вблизи воздухоподающих стволов подземных рудников и угольных шахт. Группы калориферных секций воздухоподогревательной установки для проветривания стволов, штолен и других выработок насчитывают до 200 теплообменников подобного типоразмера, образующих единую конструкцию. Производство и приемо-сдаточные испытания шахтных калориферов КФБ-10 А осуществляется согласно ТУ 4863-002-55613706-02 с обязательной проверкой каждого нагревателя на прочность и герметичность. Категория размещения 3 в условиях умеренного и холодного климата (УХЛ) по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.
Калорифер КФБ-10 А3 и КФБ-10 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.
Калорифер КФБ-10 А3 и КФБ-10 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.

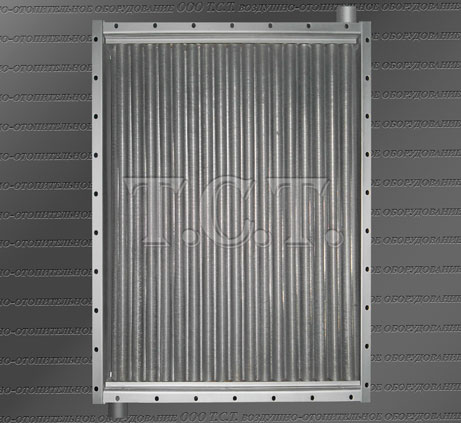

Технические характеристики парового калорифера КФБ-10
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-10 А | |||
|---|---|---|---|
| КФБ-10 А3 паровой | КФС-10 паровой | К3ПП-10 | КФСО-10 паровой |
| КФБ-10 А4 паровой | КФБ-10 паровой | К4ПП-10 | КФБО-10 паровой |
По габаритным размерам биметаллические калориферы КФБ-10 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 10-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-10 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-10 А3 | 10500 | 268 | 36.5 | 132 |
| КФБ-10 А4 | 298 | 49.5 | 173 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-10 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.

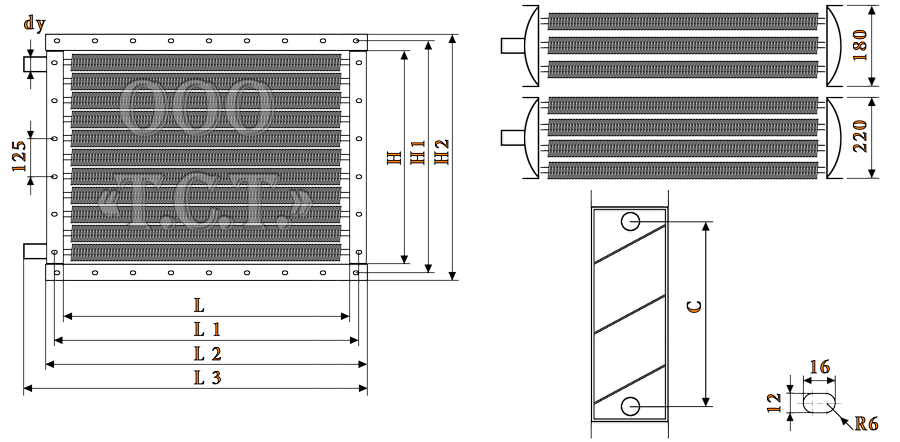

| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-10, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1160 | 1206 | 1230 | 1295 | 840 | 886 | 910 | 737 | 65 |
Материал изготовления калориферов КФБ-10 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-10 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-10 А3 | 0.974 | 36.5 | 0.00379 | 0.00363 | 0.01503 |
| КФБ-10 А4 | 49.5 | 0.00523 | 0.01985 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-10 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 43 | 38 | 32 | 27 | 33 | 27 | 20 | 14 | 28 | 21 | 15 | 8 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,71 | 3,81 | 3,93 | 4,04 | 5,76 | 5,93 | 6,12 | 6,31 | 7,26 | 7,49 | 7,72 | 7,99 |
| Аэродинамическое сопротивление, Па | 73 | 77 | 82 | 86 | 167 | 176 | 187 | 198 | 257 | 272 | 288 | 306 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,8 | 76,6 | 77,6 | 78,6 | 91,5 | 92,7 | 94,0 | 95,2 | 101,2 | 102,5 | 103,9 | 105,4 |
| Расход пара калорифером КФБ-10 А3, кг/час | 371 | 408 | 449 | 487 | 482 | 531 | 584 | 635 | 551 | 609 | 664 | 725 |
| Тепловая производительность (мощность), кВт | 233 | 256 | 281 | 305 | 302 | 333 | 366 | 398 | 345 | 382 | 416 | 455 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 55 | 49 | 44 | 38 | 43 | 36 | 30 | 23 | 37 | 30 | 23 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,64 | 3,74 | 3,84 | 3,96 | 5,66 | 5,83 | 6,01 | 6,20 | 7,15 | 7,37 | 7,61 | 7,86 |
| Аэродинамическое сопротивление, Па | 71 | 74 | 78 | 83 | 161 | 171 | 180 | 191 | 249 | 264 | 280 | 297 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,1 | 76,0 | 76,9 | 77,9 | 90,8 | 92,0 | 93,2 | 94,5 | 100,5 | 101,8 | 103,2 | 104,7 |
| Расход пара калорифером КФБ-10 А3, кг/час | 439 | 480 | 519 | 562 | 572 | 626 | 678 | 735 | 655 | 715 | 777 | 840 |
| Тепловая производительность (мощность), кВт | 268 | 294 | 317 | 344 | 350 | 383 | 415 | 450 | 401 | 437 | 475 | 514 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 62 | 57 | 51 | 45 | 49 | 43 | 36 | 30 | 42 | 36 | 29 | 22 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,59 | 3,69 | 3,79 | 3,91 | 5,60 | 5,76 | 5,94 | 6,12 | 7,09 | 7,29 | 7,52 | 7,77 |
| Аэродинамическое сопротивление, Па | 69 | 73 | 76 | 81 | 158 | 167 | 176 | 187 | 245 | 258 | 274 | 291 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,7 | 75,5 | 76,5 | 77,4 | 90,4 | 91,5 | 92,8 | 94,0 | 100,1 | 101,3 | 102,7 | 104,1 |
| Расход пара калорифером КФБ-10 А3, кг/час | 487 | 525 | 568 | 613 | 635 | 686 | 743 | 797 | 728 | 786 | 849 | 914 |
| Тепловая производительность (мощность), кВт | 293 | 316 | 342 | 368 | 382 | 412 | 446 | 479 | 438 | 472 | 510 | 549 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 73 | 67 | 62 | 56 | 88 | 82 | 76 | 70 | 89 | 83 | 76 | 70 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,53 | 3,62 | 3,72 | 3,83 | 4,85 | 4,97 | 5,09 | 5,23 | 5,96 | 6,11 | 6,27 | 6,43 |
| Аэродинамическое сопротивление, Па | 67 | 70 | 74 | 78 | 121 | 126 | 133 | 139 | 178 | 186 | 195 | 204 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,1 | 75,0 | 75,8 | 76,8 | 85,0 | 85,9 | 86,8 | 87,8 | 92,9 | 93,9 | 94,9 | 96,0 |
| Расход пара калорифером КФБ-10 А3, кг/час | 551 | 594 | 635 | 681 | 475 | 522 | 570 | 620 | 492 | 543 | 599 | 653 |
| Тепловая производительность (мощность), кВт | 323 | 348 | 372 | 399 | 278 | 306 | 334 | 363 | 288 | 318 | 351 | 382 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 81 | 75 | 69 | 63 | 95 | 89 | 83 | 77 | 95 | 89 | 82 | 76 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,48 | 3,58 | 3,67 | 3,78 | 4,80 | 4,92 | 5,04 | 5,17 | 5,91 | 6,05 | 6,21 | 6,37 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 72 | 76 | 119 | 124 | 130 | 136 | 175 | 183 | 192 | 201 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,7 | 74,5 | 75,4 | 76,3 | 84,6 | 85,5 | 86,4 | 87,4 | 92,6 | 93,5 | 94,6 | 95,6 |
| Расход пара калорифером КФБ-10 А3, кг/час | 600 | 644 | 689 | 736 | 533 | 581 | 630 | 681 | 559 | 611 | 669 | 723 |
| Тепловая производительность (мощность), кВт | 344 | 369 | 395 | 422 | 306 | 333 | 362 | 391 | 320 | 351 | 384 | 415 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 92 | 86 | 80 | 74 | 104 | 98 | 92 | 86 | 104 | 97 | 91 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,42 | 3,51 | 3,61 | 3,71 | 4,74 | 4,85 | 4,97 | 5,09 | 5,83 | 5,98 | 6,13 | 6,28 |
| Аэродинамическое сопротивление, Па | 63 | 66 | 70 | 73 | 116 | 121 | 126 | 133 | 171 | 179 | 187 | 196 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,1 | 73,9 | 74,8 | 75,7 | 84,1 | 85,0 | 85,9 | 86,8 | 92,0 | 93,0 | 94,0 | 95,0 |
| Расход пара калорифером КФБ-10 А3, кг/час | 676 | 722 | 769 | 818 | 625 | 675 | 727 | 779 | 659 | 718 | 774 | 831 |
| Тепловая производительность (мощность), кВт | 376 | 401 | 427 | 454 | 347 | 375 | 404 | 433 | 366 | 399 | 430 | 462 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-10 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 51 | 47 | 42 | 37 | 41 | 35 | 30 | 24 | 36 | 30 | 24 | 17 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,66 | 3,75 | 3,86 | 3,96 | 5,68 | 5,84 | 6,01 | 6,19 | 7,16 | 7,37 | 7,59 | 7,85 |
| Аэродинамическое сопротивление, Па | 95 | 100 | 105 | 111 | 215 | 226 | 238 | 252 | 330 | 348 | 367 | 390 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,3 | 67,0 | 67,8 | 68,7 | 80,8 | 81,9 | 82,9 | 84,0 | 89,7 | 90,9 | 92,1 | 93,5 |
| Расход пара калорифером КФБ-10 А4, кг/час | 412 | 452 | 496 | 541 | 545 | 603 | 658 | 719 | 628 | 693 | 759 | 833 |
| Тепловая производительность (мощность), кВт | 259 | 283 | 311 | 340 | 342 | 378 | 413 | 451 | 394 | 434 | 476 | 522 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 60 | 55 | 50 | 52 | 46 | 41 | 35 | 46 | 40 | 34 | 27 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,58 | 3,67 | 3,77 | 3,87 | 5,57 | 5,73 | 5,89 | 6,06 | 7,04 | 7,24 | 7,45 | 7,70 |
| Аэродинамическое сопротивление, Па | 92 | 96 | 101 | 106 | 207 | 218 | 229 | 242 | 319 | 336 | 355 | 376 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,6 | 66,3 | 67,1 | 67,9 | 80,1 | 81,1 | 82,1 | 83,2 | 89,0 | 90,2 | 91,4 | 92,7 |
| Расход пара калорифером КФБ-10 А4, кг/час | 488 | 528 | 574 | 621 | 648 | 708 | 764 | 828 | 747 | 814 | 883 | 959 |
| Тепловая производительность (мощность), кВт | 298 | 323 | 351 | 380 | 396 | 433 | 467 | 506 | 457 | 498 | 540 | 587 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 73 | 68 | 63 | 58 | 59 | 54 | 48 | 42 | 52 | 46 | 40 | 34 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,53 | 3,62 | 3,71 | 3,81 | 5,50 | 5,65 | 5,81 | 5,98 | 6,96 | 7,16 | 7,37 | 7,59 |
| Аэродинамическое сопротивление, Па | 89 | 93 | 98 | 103 | 203 | 213 | 224 | 237 | 313 | 330 | 348 | 367 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,2 | 65,9 | 66,7 | 67,5 | 79,7 | 80,6 | 81,6 | 82,7 | 88,6 | 89,7 | 90,9 | 92,1 |
| Расход пара калорифером КФБ-10 А4, кг/час | 536 | 582 | 628 | 676 | 717 | 773 | 836 | 901 | 830 | 899 | 969 | 1042 |
| Тепловая производительность (мощность), кВт | 322 | 349 | 378 | 406 | 431 | 465 | 503 | 541 | 499 | 540 | 582 | 626 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 85 | 80 | 75 | 70 | 96 | 91 | 86 | 80 | 96 | 91 | 85 | 79 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,46 | 3,55 | 3,64 | 3,73 | 4,79 | 4,90 | 5,02 | 5,14 | 5,90 | 6,03 | 6,18 | 6,34 |
| Аэродинамическое сопротивление, Па | 86 | 90 | 94 | 99 | 157 | 164 | 171 | 179 | 231 | 240 | 251 | 263 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,6 | 65,3 | 66,1 | 66,8 | 74,8 | 75,6 | 76,4 | 77,3 | 82,2 | 83,0 | 84,0 | 84,9 |
| Расход пара калорифером КФБ-10 А4, кг/час | 607 | 654 | 702 | 751 | 535 | 586 | 639 | 698 | 560 | 616 | 679 | 743 |
| Тепловая производительность (мощность), кВт | 355 | 383 | 411 | 440 | 313 | 343 | 374 | 409 | 328 | 361 | 398 | 435 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 93 | 88 | 83 | 78 | 104 | 98 | 93 | 88 | 103 | 97 | 92 | 86 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,41 | 3,50 | 3,59 | 3,68 | 4,74 | 4,85 | 4,96 | 5,08 | 5,84 | 5,98 | 6,12 | 6,27 |
| Аэродинамическое сопротивление, Па | 84 | 88 | 92 | 96 | 153 | 160 | 167 | 175 | 226 | 236 | 246 | 258 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,2 | 64,9 | 65,7 | 66,4 | 74,4 | 75,2 | 76,0 | 76,8 | 81,8 | 82,7 | 83,6 | 84,5 |
| Расход пара калорифером КФБ-10 А4, кг/час | 663 | 711 | 760 | 811 | 598 | 656 | 710 | 765 | 634 | 697 | 756 | 822 |
| Тепловая производительность (мощность), кВт | 381 | 408 | 436 | 465 | 343 | 376 | 407 | 439 | 364 | 400 | 434 | 472 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 10500 | 16000 | 20000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 106 | 101 | 96 | 91 | 115 | 109 | 104 | 99 | 113 | 108 | 102 | 96 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,34 | 3,42 | 3,51 | 3,60 | 4,66 | 4,77 | 4,88 | 4,99 | 5,76 | 5,88 | 6,03 | 6,17 |
| Аэродинамическое сопротивление, Па | 81 | 84 | 88 | 92 | 149 | 156 | 162 | 169 | 220 | 229 | 240 | 251 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,6 | 64,3 | 65,0 | 65,8 | 73,9 | 74,7 | 75,4 | 76,2 | 81,3 | 82,1 | 83,0 | 83,9 |
| Расход пара калорифером КФБ-10 А4, кг/час | 743 | 793 | 844 | 896 | 698 | 758 | 814 | 872 | 749 | 809 | 876 | 944 |
| Тепловая производительность (мощность), кВт | 413 | 440 | 469 | 498 | 388 | 421 | 452 | 484 | 416 | 449 | 486 | 524 |

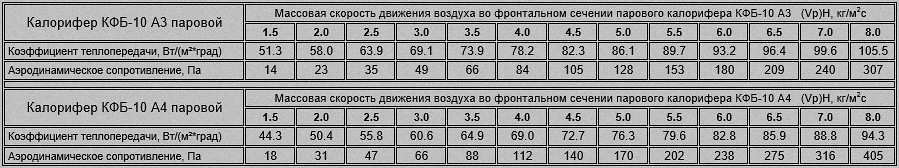

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-10 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.

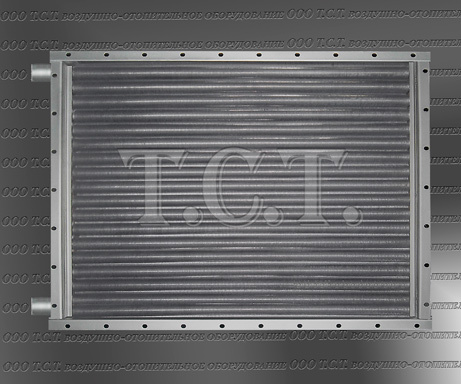

Технические характеристики водяного калорифера КФБ-10
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-10 А | ||||
|---|---|---|---|---|
| КФБ-10 А3 водяной | КМС-10 | КФС-10 водяной | К3ВП-10 | КФСО-10 водяной |
| КФБ-10 А4 водяной | КМБ-10 | КФБ-10 водяной | К4ВП-10 | КФБО-10 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-10 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-10 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-10 А3 | 10500 | 233 | 36.5 | 132 |
| КФБ-10 А4 | 291 | 49.5 | 173 | |
| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-10, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1160 | 1206 | 1230 | 1295 | 840 | 886 | 910 | 737 | 65 |
Данные для расчета и подбора водяного калорифера КФБ-10 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-10 А3 | 0.974 | 36.5 | 0.00379 | 0.00363 | 0.00250 |
| КФБ-10 А4 | 49.5 | 0.00523 | 0.00331 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-10 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 6000 до 12000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10500 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,58 | 3,65 | 3,73 | 3,81 | 4,18 | 4,26 | 4,35 | 4,44 | 4,78 | 4,87 | 4,97 | 5,08 |
| Аэродинамическое сопротивление, Па | 69 | 71 | 74 | 77 | 92 | 95 | 99 | 103 | 117 | 122 | 127 | 132 |
| t воздуха на выходе из воздухонагревателя, °С | 30 | 27 | 24 | 20 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Расход теплоносителя воздухонагревателем, м³/ч | 2,0 | 2,1 | 2,2 | 2,3 | 2,2 | 2,3 | 2,4 | 2,6 | 2,4 | 2,5 | 2,6 | 2,8 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,0 | 1,2 | 1,3 | 1,1 | 1,3 | 1,4 | 1,6 | 1,4 | 1,5 | 1,7 | 1,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 49,6 | 50,4 | 51,2 | 52,1 | 54,3 | 55,1 | 56,0 | 56,9 | 58,6 | 59,6 | 60,5 | 61,5 |
| Скорость теплоносителя в калорифере КФБ-10 А3, м/сек | 0,24 | 0,26 | 0,27 | 0,29 | 0,27 | 0,29 | 0,30 | 0,32 | 0,30 | 0,31 | 0,33 | 0,35 |
| Производительность по теплу, кВт | 178 | 188 | 199 | 210 | 197 | 209 | 221 | 233 | 216 | 228 | 242 | 255 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,18 | 3,25 | 3,31 | 3,38 | 3,58 | 3,65 | 3,73 | 3,81 | 4,18 | 4,26 | 4,35 | 4,44 |
| Аэродинамическое сопротивление, Па | 55 | 57 | 59 | 62 | 69 | 71 | 74 | 77 | 92 | 95 | 99 | 103 |
| t воздуха на выходе из теплообменника, °С | 29 | 26 | 23 | 20 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 2,3 | 2,4 | 2,6 | 2,7 | 2,5 | 2,6 | 2,8 | 2,9 | 2,7 | 2,9 | 3,1 | 3,2 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,4 | 1,5 | 1,7 | 1,4 | 1,6 | 1,8 | 2,0 | 1,8 | 2,0 | 2,2 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,3 | 48,1 | 48,8 | 49,6 | 50,7 | 51,5 | 52,3 | 53,2 | 55,4 | 56,3 | 57,2 | 58,1 |
| Скорость теплоносителя, м/сек | 0,28 | 0,30 | 0,31 | 0,33 | 0,30 | 0,32 | 0,34 | 0,36 | 0,34 | 0,36 | 0,38 | 0,40 |
| Производительность по теплу КФБ-10 А3, кВт | 156 | 166 | 176 | 186 | 169 | 179 | 190 | 201 | 188 | 199 | 211 | 223 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 10000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,79 | 2,84 | 2,90 | 2,96 | 3,18 | 3,25 | 3,31 | 3,38 | 3,98 | 4,06 | 4,14 | 4,23 |
| Аэродинамическое сопротивление, Па | 43 | 45 | 46 | 48 | 55 | 57 | 59 | 62 | 84 | 87 | 90 | 94 |
| t воздуха на выходе из воздухоподогревателя, °С | 29 | 26 | 24 | 21 | 27 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 2,7 | 2,8 | 3,0 | 3,2 | 2,9 | 3,1 | 3,3 | 3,5 | 3,4 | 3,6 | 3,8 | 4,0 |
| Гидравлическое сопротивление, кПа | 1,6 | 1,8 | 2,1 | 2,3 | 2,0 | 2,2 | 2,5 | 2,8 | 2,7 | 3,0 | 3,4 | 3,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,8 | 45,4 | 46,2 | 47,0 | 48,4 | 49,2 | 50,0 | 50,8 | 55,1 | 55,9 | 56,9 | 57,8 |
| Скорость теплоносителя, м/сек | 0,32 | 0,34 | 0,36 | 0,39 | 0,35 | 0,38 | 0,40 | 0,42 | 0,41 | 0,44 | 0,46 | 0,49 |
| Тепловой поток воздухонагревателя КФБ-10 А3, кВт | 137 | 146 | 155 | 164 | 150 | 160 | 170 | 180 | 175 | 186 | 197 | 209 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,79 | 2,84 | 2,90 | 2,96 | 3,18 | 3,25 | 3,31 | 3,38 | 3,58 | 3,65 | 3,73 | 3,81 |
| Аэродинамическое сопротивление, Па | 43 | 45 | 46 | 48 | 55 | 57 | 59 | 62 | 69 | 71 | 74 | 77 |
| Температура воздуха на выходе из калорифера, °С | 28 | 25 | 23 | 20 | 26 | 23 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход горячей воды калорифером КФБ-10 А3, м³/ч | 3,3 | 3,5 | 3,8 | 4,0 | 3,6 | 3,9 | 4,1 | 4,4 | 3,9 | 4,2 | 4,5 | 4,7 |
| Гидравлическое сопротивление, кПа | 2,5 | 2,9 | 3,3 | 3,7 | 3,1 | 3,5 | 3,9 | 4,5 | 3,6 | 4,1 | 4,6 | 5,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,7 | 46,4 | 47,2 | 48,0 | 49,4 | 50,2 | 51,0 | 51,9 | 52,9 | 53,7 | 54,6 | 55,5 |
| Скорость теплоносителя в трубках, м/сек | 0,40 | 0,43 | 0,45 | 0,48 | 0,44 | 0,47 | 0,50 | 0,53 | 0,48 | 0,51 | 0,54 | 0,57 |
| Тепловая мощность воздухонагревателя, кВт | 134 | 142 | 151 | 161 | 146 | 156 | 166 | 176 | 159 | 169 | 180 | 191 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,39 | 2,44 | 2,49 | 2,54 | 2,79 | 2,84 | 2,90 | 2,96 | 3,18 | 3,25 | 3,31 | 3,38 |
| Аэродинамические потери калорифера КФБ-10 А3, Па | 32 | 33 | 35 | 36 | 43 | 45 | 46 | 48 | 55 | 57 | 59 | 62 |
| t воздуха на выходе из теплообменника, °С | 29 | 27 | 24 | 21 | 27 | 24 | 22 | 19 | 25 | 22 | 19 | 16 |
| Расход теплоносителя калорифером, м³/ч | 4,1 | 4,3 | 4,6 | 4,9 | 4,5 | 4,8 | 5,1 | 5,4 | 5,0 | 5,3 | 5,6 | 6,0 |
| Гидравлическое сопротивление, кПа | 3,8 | 4,4 | 4,9 | 5,6 | 4,7 | 5,4 | 6,1 | 6,9 | 5,7 | 6,5 | 7,3 | 8,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,0 | 43,7 | 44,4 | 45,2 | 47,0 | 47,8 | 48,6 | 49,4 | 50,8 | 51,7 | 52,5 | 53,4 |
| Скорость теплоносителя, м/сек | 0,49 | 0,52 | 0,56 | 0,59 | 0,54 | 0,58 | 0,62 | 0,66 | 0,60 | 0,64 | 0,68 | 0,73 |
| Производительность по теплу, кВт | 117 | 125 | 133 | 142 | 131 | 139 | 149 | 158 | 143 | 153 | 163 | 173 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 6000 | 7000 | 8000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,39 | 2,44 | 2,49 | 2,54 | 2,79 | 2,84 | 2,90 | 2,96 | 3,18 | 3,25 | 3,31 | 3,38 |
| Воздушное сопротивление, Па | 32 | 33 | 35 | 36 | 43 | 45 | 46 | 48 | 55 | 57 | 59 | 62 |
| Температура воздуха на выходе, °С | 29 | 26 | 24 | 21 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Объем потребляемого теплоносителя, м³/ч | 5,0 | 5,4 | 5,7 | 6,1 | 5,6 | 6,0 | 6,4 | 6,8 | 6,1 | 6,6 | 7,0 | 7,4 |
| Гидравлические потери калорифера КФБ-10 А3, кПа | 5,8 | 6,6 | 7,6 | 8,6 | 7,2 | 8,3 | 9,3 | 10,6 | 8,7 | 9,9 | 11,2 | 12,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,9 | 44,6 | 45,4 | 46,1 | 48,0 | 48,8 | 49,6 | 50,4 | 51,8 | 52,7 | 53,6 | 54,5 |
| Скорость теплоносителя, м/сек | 0,60 | 0,65 | 0,69 | 0,74 | 0,67 | 0,72 | 0,77 | 0,82 | 0,74 | 0,79 | 0,84 | 0,90 |
| Тепловая производительность, кВт | 116 | 124 | 132 | 141 | 129 | 138 | 148 | 157 | 142 | 152 | 162 | 172 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-10 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 7000 до 14000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10500 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,18 | 4,35 | 4,54 | 4,74 | 4,78 | 4,97 | 5,19 | 5,42 | 5,57 | 5,80 | 6,05 | 6,32 |
| Аэродинамическое сопротивление, Па | 122 | 131 | 142 | 154 | 156 | 168 | 181 | 197 | 207 | 223 | 241 | 262 |
| t воздуха на выходе из воздухонагревателя, °С | 39 | 34 | 28 | 22 | 37 | 31 | 25 | 19 | 34 | 28 | 22 | 16 |
| Расход теплоносителя воздухонагревателем, м³/ч | 2,7 | 3,0 | 3,3 | 3,7 | 2,9 | 3,3 | 3,7 | 4,0 | 3,3 | 3,6 | 4,1 | 4,5 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,3 | 1,7 | 2,1 | 1,3 | 1,6 | 2,0 | 2,5 | 1,6 | 2,0 | 2,5 | 3,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 53,9 | 55,5 | 57,1 | 58,8 | 58,1 | 59,8 | 61,6 | 63,4 | 63,4 | 65,2 | 67,2 | 69,2 |
| Скорость теплоносителя в калорифере КФБ-10 А4, м/сек | 0,27 | 0,30 | 0,34 | 0,37 | 0,29 | 0,33 | 0,37 | 0,41 | 0,33 | 0,37 | 0,41 | 0,45 |
| Производительность по теплу, кВт | 246 | 276 | 307 | 339 | 270 | 302 | 336 | 372 | 300 | 335 | 373 | 412 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10500 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,58 | 3,73 | 3,89 | 4,06 | 4,18 | 4,35 | 4,54 | 4,74 | 4,78 | 4,97 | 5,19 | 5,42 |
| Аэродинамическое сопротивление, Па | 92 | 99 | 107 | 116 | 122 | 131 | 142 | 154 | 156 | 168 | 181 | 197 |
| t воздуха на выходе из теплообменника, °С | 39 | 33 | 28 | 22 | 36 | 31 | 25 | 19 | 34 | 28 | 22 | 16 |
| Расход теплоносителя, м³/ч | 3,1 | 3,4 | 3,8 | 4,2 | 3,4 | 3,8 | 4,2 | 4,7 | 3,7 | 4,2 | 4,6 | 5,1 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,7 | 2,1 | 2,6 | 1,6 | 2,1 | 2,6 | 3,2 | 2,0 | 2,5 | 3,2 | 3,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,1 | 51,6 | 53,1 | 54,7 | 54,7 | 56,3 | 57,9 | 59,7 | 59,0 | 60,7 | 62,5 | 64,4 |
| Скорость теплоносителя, м/сек | 0,30 | 0,33 | 0,37 | 0,42 | 0,33 | 0,37 | 0,42 | 0,46 | 0,36 | 0,41 | 0,46 | 0,51 |
| Производительность по теплу КФБ-10 А4, кВт | 210 | 235 | 263 | 292 | 233 | 262 | 292 | 325 | 256 | 287 | 320 | 356 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,18 | 3,31 | 3,46 | 3,61 | 3,58 | 3,73 | 3,89 | 4,06 | 4,18 | 4,35 | 4,54 | 4,74 |
| Аэродинамическое сопротивление, Па | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 | 122 | 131 | 142 | 154 |
| t воздуха на выходе из воздухоподогревателя, °С | 38 | 33 | 28 | 22 | 36 | 31 | 26 | 20 | 34 | 28 | 22 | 17 |
| Расход теплоносителя в теплообменнике, м³/ч | 3,6 | 4,0 | 4,5 | 5,0 | 3,9 | 4,4 | 4,9 | 5,4 | 4,3 | 4,9 | 5,4 | 6,0 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,3 | 2,9 | 3,6 | 2,1 | 2,7 | 3,4 | 4,3 | 2,6 | 3,4 | 4,2 | 5,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,6 | 49,0 | 50,5 | 52,0 | 50,9 | 52,4 | 54,0 | 55,6 | 55,5 | 57,2 | 58,9 | 60,7 |
| Скорость теплоносителя, м/сек | 0,34 | 0,39 | 0,44 | 0,49 | 0,38 | 0,42 | 0,48 | 0,53 | 0,42 | 0,47 | 0,53 | 0,59 |
| Тепловой поток воздухонагревателя КФБ-10 А4, кВт | 184 | 208 | 233 | 260 | 200 | 226 | 253 | 282 | 223 | 252 | 282 | 314 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,18 | 3,31 | 3,46 | 3,61 | 3,58 | 3,73 | 3,89 | 4,06 | 4,18 | 4,35 | 4,54 | 4,74 |
| Аэродинамическое сопротивление, Па | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 | 122 | 131 | 142 | 154 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 26 | 21 | 35 | 29 | 24 | 18 | 32 | 27 | 21 | 15 |
| Расход горячей воды калорифером КФБ-10 А4, м³/ч | 4,4 | 5,0 | 5,6 | 6,3 | 4,8 | 5,4 | 6,1 | 6,8 | 5,4 | 6,1 | 6,8 | 7,6 |
| Гидравлическое сопротивление, кПа | 2,8 | 3,5 | 4,5 | 5,6 | 3,3 | 4,2 | 5,3 | 6,6 | 4,1 | 5,2 | 6,6 | 8,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,3 | 49,7 | 51,2 | 52,8 | 51,6 | 53,2 | 54,8 | 56,5 | 56,3 | 58,0 | 59,8 | 61,6 |
| Скорость теплоносителя в трубках, м/сек | 0,43 | 0,48 | 0,55 | 0,61 | 0,47 | 0,53 | 0,59 | 0,66 | 0,52 | 0,59 | 0,66 | 0,74 |
| Тепловая мощность воздухонагревателя, кВт | 179 | 203 | 228 | 254 | 194 | 220 | 247 | 276 | 217 | 245 | 275 | 307 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,18 | 3,31 | 3,46 | 3,61 | 3,58 | 3,73 | 3,89 | 4,06 | 3,98 | 4,14 | 4,32 | 4,51 |
| Аэродинамические потери калорифера КФБ-10 А4, Па | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 | 111 | 120 | 130 | 141 |
| t воздуха на выходе из теплообменника, °С | 35 | 30 | 25 | 20 | 33 | 28 | 23 | 17 | 31 | 26 | 21 | 15 |
| Расход теплоносителя калорифером, м³/ч | 6,0 | 6,8 | 7,7 | 8,6 | 6,5 | 7,4 | 8,3 | 9,3 | 7,0 | 8,0 | 9,0 | 10,0 |
| Гидравлическое сопротивление, кПа | 5,0 | 6,5 | 8,3 | 10,4 | 6,0 | 7,7 | 9,8 | 12,3 | 6,9 | 8,9 | 11,4 | 14,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 49,3 | 50,8 | 52,3 | 53,9 | 52,7 | 54,3 | 55,9 | 57,7 | 55,9 | 57,6 | 59,4 | 61,2 |
| Скорость теплоносителя, м/сек | 0,58 | 0,66 | 0,74 | 0,83 | 0,63 | 0,71 | 0,80 | 0,90 | 0,68 | 0,77 | 0,87 | 0,97 |
| Производительность по теплу, кВт | 174 | 197 | 222 | 249 | 189 | 214 | 242 | 271 | 203 | 231 | 260 | 291 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,79 | 2,90 | 3,03 | 3,16 | 3,18 | 3,31 | 3,46 | 3,61 | 3,58 | 3,73 | 3,89 | 4,06 |
| Воздушное сопротивление, Па | 58 | 62 | 67 | 73 | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 |
| Температура воздуха на выходе, °С | 36 | 32 | 27 | 22 | 34 | 29 | 24 | 19 | 32 | 27 | 22 | 17 |
| Объем потребляемого теплоносителя, м³/ч | 6,7 | 7,6 | 8,6 | 9,7 | 7,4 | 8,4 | 9,5 | 10,6 | 8,0 | 9,1 | 10,3 | 11,6 |
| Гидравлические потери калорифера КФБ-10 А4, кПа | 6,3 | 8,1 | 10,4 | 13,2 | 7,7 | 9,9 | 12,6 | 15,9 | 9,0 | 11,7 | 14,9 | 18,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,3 | 47,7 | 49,2 | 50,7 | 50,0 | 51,5 | 53,1 | 54,7 | 53,4 | 55,0 | 56,7 | 58,5 |
| Скорость теплоносителя, м/сек | 0,65 | 0,73 | 0,83 | 0,94 | 0,71 | 0,81 | 0,92 | 1,03 | 0,77 | 0,88 | 0,99 | 1,12 |
| Тепловая производительность, кВт | 156 | 177 | 200 | 225 | 171 | 195 | 220 | 247 | 186 | 212 | 239 | 268 |
Табличные показатели водяных калориферов КФБ-10 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

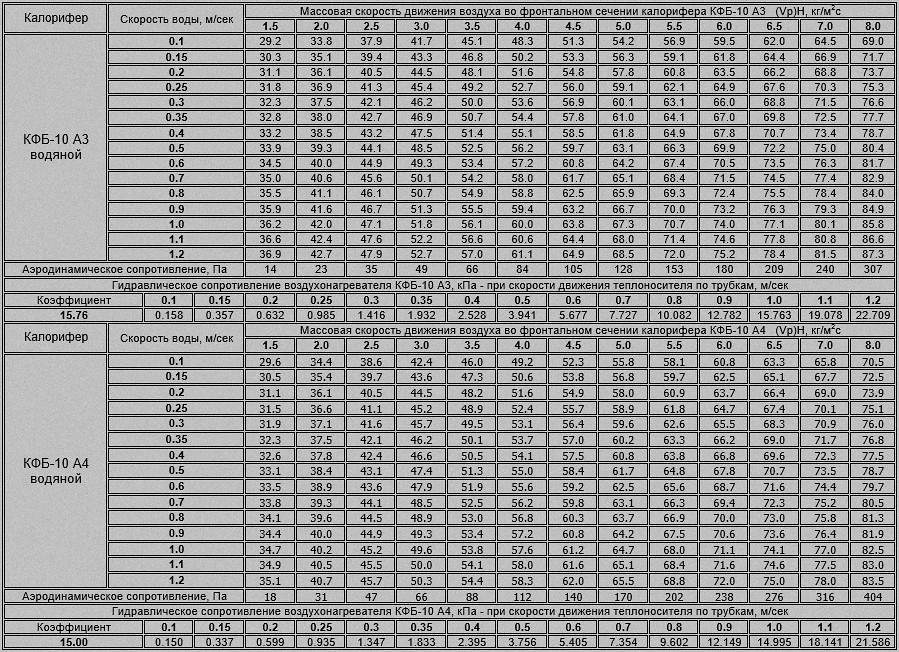

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-11, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
