Калорифер КФБ-3
Производство и эксплуатация калорифера КФБ-3
Калорифер КФБ-3 А – биметаллический паровой или водяной теплообменник со спирально-накатным алюминиевым оребрением теплопередающих элементов, осуществляющий нагрев приточного воздуха - в вентиляционных, или рециркуляционного - в системах воздушного отопления производственных и гражданских зданий. Калориферы с увеличенной площадью сечения для прохода теплоносителя КФБ-3 А изготавливаются по ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний каждого нагревателя. Паровые и водяные теплообменные аппараты эксплуатируются в макроклиматических районах с умеренным и холодным (УХЛ) климатом категории размещения 3 по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.

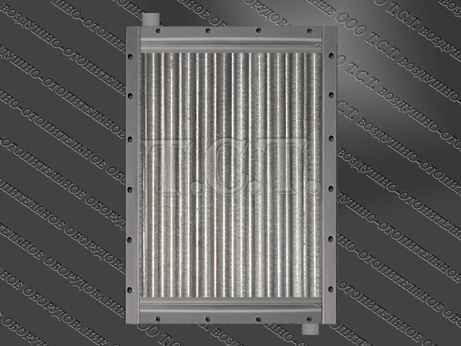

Калорифер КФБ-3 А3 и КФБ-3 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.

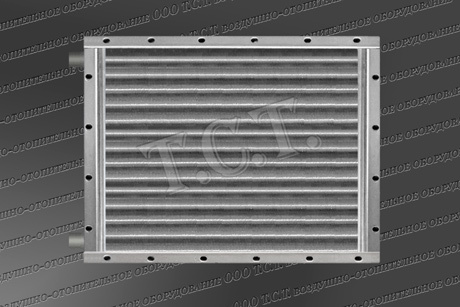

Калорифер КФБ-3 А3 и КФБ-3 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-3
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-3 А | |||
|---|---|---|---|
| КФБ-3 А3 паровой | КФС-3 паровой | К3ПП-3 | КФСО-3 паровой |
| КФБ-3 А4 паровой | КФБ-3 паровой | К4ПП-3 | КФБО-3 паровой |
По габаритным размерам биметаллические калориферы КФБ-3 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 3-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-3 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-3 А3 | 2500 | 68 | 9.7 | 44 |
| КФБ-3 А4 | 75 | 13.4 | 53 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-3 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.

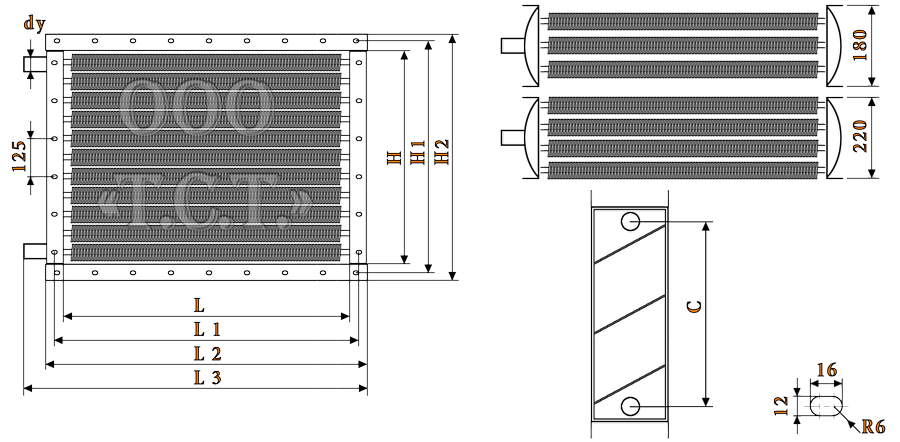

| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-3, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 560 | 606 | 630 | 695 | 480 | 526 | 550 | 420 | 32 |
Материал изготовления калориферов КФБ-3 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-3 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-3 А3 | 0.269 | 9.7 | 0.00379 | 0.00101 | 0.00822 |
| КФБ-3 А4 | 13.4 | 0.00523 | 0.01134 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-3 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 48 | 43 | 38 | 32 | 36 | 30 | 24 | 18 | 31 | 24 | 18 | 11 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,17 | 3,26 | 3,35 | 3,45 | 5,19 | 5,34 | 5,50 | 5,67 | 6,54 | 6,75 | 6,95 | 7,19 |
| Аэродинамическое сопротивление, Па | 55 | 58 | 61 | 64 | 137 | 145 | 153 | 162 | 211 | 224 | 237 | 252 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,6 | 75,5 | 76,4 | 77,3 | 92,2 | 93,4 | 94,6 | 95,8 | 101,9 | 103,3 | 104,6 | 106,1 |
| Расход пара калорифером КФБ-3 А3, кг/час | 93 | 103 | 113 | 123 | 126 | 139 | 153 | 166 | 145 | 160 | 175 | 191 |
| Тепловая производительность (мощность), кВт | 59 | 65 | 71 | 77 | 79 | 87 | 96 | 104 | 91 | 100 | 110 | 120 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 60 | 55 | 50 | 44 | 46 | 40 | 34 | 28 | 40 | 33 | 27 | 20 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,11 | 3,19 | 3,28 | 3,37 | 5,10 | 5,24 | 5,40 | 5,56 | 6,44 | 6,64 | 6,84 | 7,06 |
| Аэродинамическое сопротивление, Па | 53 | 55 | 58 | 61 | 133 | 140 | 148 | 156 | 205 | 217 | 229 | 243 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,9 | 74,8 | 75,6 | 76,6 | 91,5 | 92,6 | 93,8 | 95,0 | 101,2 | 102,5 | 103,8 | 105,3 |
| Расход пара калорифером КФБ-3 А3, кг/час | 111 | 121 | 131 | 142 | 151 | 164 | 178 | 192 | 172 | 188 | 204 | 221 |
| Тепловая производительность (мощность), кВт | 68 | 74 | 80 | 87 | 92 | 100 | 109 | 117 | 105 | 115 | 125 | 135 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 68 | 63 | 58 | 52 | 53 | 47 | 40 | 34 | 46 | 39 | 33 | 26 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,07 | 3,15 | 3,23 | 3,32 | 5,03 | 5,18 | 5,34 | 5,50 | 6,37 | 6,56 | 6,76 | 6,98 |
| Аэродинамическое сопротивление, Па | 51 | 54 | 57 | 60 | 130 | 137 | 145 | 153 | 201 | 213 | 224 | 238 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,5 | 74,3 | 75,2 | 76,1 | 91,0 | 92,1 | 93,4 | 94,6 | 100,7 | 102,1 | 103,3 | 104,8 |
| Расход пара калорифером КФБ-3 А3, кг/час | 123 | 133 | 143 | 154 | 166 | 180 | 195 | 209 | 191 | 207 | 223 | 240 |
| Тепловая производительность (мощность), кВт | 74 | 80 | 86 | 93 | 100 | 108 | 117 | 126 | 115 | 125 | 134 | 144 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 79 | 74 | 69 | 63 | 91 | 85 | 80 | 74 | 91 | 86 | 80 | 73 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,01 | 3,09 | 3,17 | 3,26 | 4,37 | 4,48 | 4,58 | 4,70 | 5,38 | 5,50 | 5,64 | 5,79 |
| Аэродинамическое сопротивление, Па | 50 | 52 | 55 | 58 | 100 | 104 | 109 | 114 | 147 | 153 | 160 | 168 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 72,9 | 73,7 | 74,6 | 75,5 | 85,6 | 86,5 | 87,4 | 88,4 | 93,7 | 94,6 | 95,6 | 96,7 |
| Расход пара калорифером КФБ-3 А3, кг/час | 139 | 150 | 160 | 172 | 125 | 137 | 149 | 162 | 130 | 143 | 156 | 172 |
| Тепловая производительность (мощность), кВт | 82 | 88 | 94 | 101 | 73 | 80 | 87 | 95 | 76 | 83 | 92 | 101 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 88 | 82 | 77 | 72 | 98 | 92 | 87 | 81 | 98 | 92 | 86 | 80 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,97 | 3,05 | 3,12 | 3,21 | 4,32 | 4,43 | 4,53 | 4,65 | 5,33 | 5,45 | 5,59 | 5,73 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 53 | 56 | 98 | 102 | 107 | 112 | 144 | 150 | 157 | 165 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 72,5 | 73,3 | 74,1 | 74,9 | 85,3 | 86,1 | 87,0 | 88,0 | 93,3 | 94,2 | 95,2 | 96,2 |
| Расход пара калорифером КФБ-3 А3, кг/час | 151 | 162 | 173 | 184 | 140 | 153 | 165 | 178 | 147 | 161 | 175 | 190 |
| Тепловая производительность (мощность), кВт | 87 | 93 | 99 | 106 | 80 | 88 | 95 | 102 | 84 | 92 | 100 | 109 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 99 | 94 | 89 | 83 | 108 | 102 | 97 | 91 | 107 | 101 | 95 | 89 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,91 | 2,99 | 3,06 | 3,15 | 4,26 | 4,36 | 4,46 | 4,58 | 5,26 | 5,38 | 5,51 | 5,65 |
| Аэродинамическое сопротивление, Па | 47 | 49 | 51 | 54 | 95 | 99 | 104 | 108 | 141 | 147 | 153 | 161 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 71,9 | 72,7 | 73,5 | 74,3 | 84,7 | 85,6 | 86,4 | 87,4 | 92,7 | 93,7 | 94,7 | 95,7 |
| Расход пара калорифером КФБ-3 А3, кг/час | 171 | 182 | 193 | 206 | 164 | 177 | 190 | 204 | 174 | 188 | 203 | 218 |
| Тепловая производительность (мощность), кВт | 95 | 101 | 107 | 114 | 91 | 98 | 105 | 113 | 96 | 104 | 113 | 121 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-3 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 56 | 52 | 48 | 43 | 44 | 39 | 34 | 28 | 39 | 33 | 28 | 22 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,13 | 3,21 | 3,29 | 3,38 | 5,11 | 5,25 | 5,40 | 5,56 | 6,45 | 6,64 | 6,82 | 7,03 |
| Аэродинамическое сопротивление, Па | 71 | 75 | 78 | 82 | 177 | 186 | 195 | 207 | 272 | 286 | 301 | 319 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,6 | 65,3 | 66,1 | 66,9 | 80,7 | 81,7 | 82,7 | 83,8 | 89,6 | 90,8 | 91,9 | 93,2 |
| Расход пара калорифером КФБ-3 А4, кг/час | 104 | 114 | 125 | 137 | 144 | 158 | 173 | 190 | 166 | 184 | 200 | 218 |
| Тепловая производительность (мощность), кВт | 65 | 72 | 78 | 86 | 90 | 99 | 109 | 119 | 104 | 115 | 125 | 137 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 70 | 66 | 61 | 57 | 56 | 51 | 45 | 40 | 50 | 44 | 38 | 32 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,06 | 3,13 | 3,21 | 3,29 | 5,01 | 5,14 | 5,29 | 5,44 | 6,33 | 6,51 | 6,70 | 6,90 |
| Аэродинамическое сопротивление, Па | 68 | 71 | 75 | 78 | 170 | 179 | 188 | 198 | 262 | 276 | 291 | 308 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,9 | 64,6 | 65,4 | 66,1 | 79,9 | 80,9 | 81,9 | 82,9 | 88,8 | 90,0 | 91,1 | 92,4 |
| Расход пара калорифером КФБ-3 А4, кг/час | 123 | 133 | 145 | 157 | 170 | 185 | 202 | 217 | 197 | 215 | 233 | 252 |
| Тепловая производительность (мощность), кВт | 75 | 82 | 89 | 96 | 104 | 113 | 123 | 133 | 120 | 131 | 143 | 154 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 79 | 75 | 70 | 66 | 64 | 59 | 53 | 47 | 57 | 51 | 45 | 39 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,01 | 3,08 | 3,16 | 3,24 | 4,94 | 5,07 | 5,21 | 5,37 | 6,25 | 6,43 | 6,61 | 6,81 |
| Аэродинамическое сопротивление, Па | 66 | 69 | 73 | 76 | 166 | 174 | 183 | 193 | 256 | 270 | 284 | 300 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,5 | 64,2 | 64,9 | 65,7 | 79,4 | 80,4 | 81,4 | 82,5 | 88,3 | 89,5 | 90,6 | 91,8 |
| Расход пара калорифером КФБ-3 А4, кг/час | 135 | 146 | 158 | 170 | 188 | 203 | 220 | 237 | 218 | 236 | 255 | 275 |
| Тепловая производительность (мощность), кВт | 81 | 88 | 95 | 102 | 113 | 122 | 132 | 143 | 131 | 142 | 153 | 165 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 92 | 87 | 83 | 78 | 100 | 95 | 90 | 85 | 99 | 94 | 89 | 83 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,95 | 3,02 | 3,09 | 3,17 | 4,31 | 4,41 | 4,51 | 4,62 | 5,32 | 5,44 | 5,56 | 5,70 |
| Аэродинамическое сопротивление, Па | 64 | 67 | 70 | 73 | 129 | 135 | 140 | 147 | 190 | 198 | 207 | 216 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 62,9 | 63,6 | 64,3 | 65,0 | 74,7 | 75,5 | 76,2 | 77,1 | 82,1 | 83,0 | 83,8 | 84,7 |
| Расход пара калорифером КФБ-3 А4, кг/час | 153 | 165 | 176 | 189 | 140 | 154 | 168 | 183 | 148 | 163 | 179 | 196 |
| Тепловая производительность (мощность), кВт | 89 | 97 | 103 | 111 | 82 | 90 | 98 | 107 | 87 | 95 | 105 | 115 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 101 | 96 | 92 | 87 | 108 | 103 | 98 | 93 | 107 | 101 | 96 | 91 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,91 | 2,98 | 3,05 | 3,12 | 4,26 | 4,36 | 4,46 | 4,56 | 5,26 | 5,38 | 5,50 | 5,63 |
| Аэродинамическое сопротивление, Па | 62 | 65 | 68 | 71 | 126 | 132 | 137 | 143 | 186 | 194 | 203 | 211 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 62,5 | 63,2 | 63,8 | 64,6 | 74,3 | 75,0 | 75,8 | 76,6 | 81,7 | 82,6 | 83,4 | 84,3 |
| Расход пара калорифером КФБ-3 А4, кг/час | 166 | 179 | 191 | 204 | 157 | 171 | 186 | 201 | 166 | 183 | 199 | 216 |
| Тепловая производительность (мощность), кВт | 95 | 103 | 109 | 117 | 90 | 98 | 107 | 115 | 96 | 105 | 114 | 124 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 114 | 110 | 105 | 101 | 119 | 114 | 109 | 104 | 117 | 112 | 107 | 101 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,85 | 2,91 | 2,98 | 3,05 | 4,19 | 4,29 | 4,38 | 4,48 | 5,18 | 5,30 | 5,41 | 5,55 |
| Аэродинамическое сопротивление, Па | 60 | 62 | 65 | 68 | 123 | 128 | 133 | 139 | 181 | 189 | 197 | 206 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 61,9 | 62,5 | 63,2 | 63,9 | 73,8 | 74,5 | 75,2 | 76,0 | 81,2 | 82,0 | 82,8 | 83,7 |
| Расход пара калорифером КФБ-3 А4, кг/час | 187 | 199 | 212 | 225 | 184 | 199 | 214 | 229 | 197 | 213 | 230 | 248 |
| Тепловая производительность (мощность), кВт | 104 | 111 | 118 | 125 | 102 | 110 | 119 | 127 | 110 | 119 | 128 | 138 |

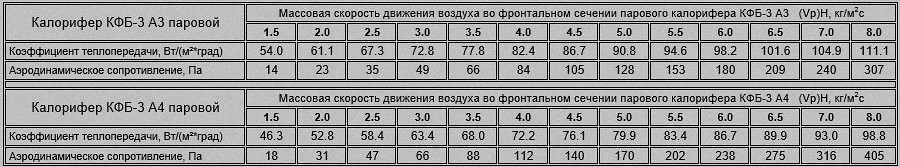

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-3 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-3
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-3 А | ||||
|---|---|---|---|---|
| КФБ-3 А3 водяной | КМС-3 | КФС-3 водяной | К3ВП-3 | КФСО-3 водяной |
| КФБ-3 А4 водяной | КМБ-3 | КФБ-3 водяной | К4ВП-3 | КФБО-3 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-3 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-3 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-3 А3 | 2500 | 53 | 9.7 | 44 |
| КФБ-3 А4 | 68 | 13.4 | 53 | |
| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-3, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 560 | 606 | 630 | 695 | 480 | 526 | 550 | 420 | 32 |
Данные для расчета и подбора водяного калорифера КФБ-3 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-3 А3 | 0.269 | 9.7 | 0.00379 | 0.00101 | 0.00206 |
| КФБ-3 А4 | 13.4 | 0.00523 | 0.00283 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-3 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 1200 до 3200 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3200 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,88 | 2,94 | 3,00 | 3,06 | 3,60 | 3,68 | 3,75 | 3,83 | 4,61 | 4,70 | 4,80 | 4,90 |
| Аэродинамическое сопротивление, Па | 46 | 48 | 49 | 51 | 69 | 72 | 75 | 78 | 110 | 114 | 119 | 123 |
| t воздуха на выходе из воздухонагревателя, °С | 35 | 32 | 29 | 26 | 31 | 28 | 25 | 21 | 27 | 24 | 20 | 17 |
| Расход теплоносителя воздухонагревателем, м³/ч | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,8 | 0,8 | 0,9 | 0,9 | 0,9 | 1,0 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,7 | 42,4 | 43,0 | 43,7 | 47,5 | 48,2 | 49,0 | 49,7 | 54,8 | 55,6 | 56,5 | 57,4 |
| Скорость теплоносителя в калорифере КФБ-3 А3, м/сек | 0,13 | 0,14 | 0,14 | 0,15 | 0,15 | 0,16 | 0,16 | 0,17 | 0,17 | 0,18 | 0,19 | 0,20 |
| Производительность по теплу, кВт | 44 | 46 | 48 | 51 | 51 | 53 | 56 | 59 | 60 | 63 | 66 | 70 |
| Температурный график теплоносителя, °С | 130/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,88 | 2,94 | 3,00 | 3,06 | 3,60 | 3,68 | 3,75 | 3,83 | 4,32 | 4,41 | 4,50 | 4,59 |
| Аэродинамическое сопротивление, Па | 46 | 48 | 49 | 51 | 69 | 72 | 75 | 78 | 98 | 101 | 105 | 109 |
| t воздуха на выходе из теплообменника, °С | 33 | 30 | 27 | 24 | 29 | 26 | 23 | 19 | 26 | 23 | 20 | 16 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,0 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,2 | 1,3 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,6 | 0,7 | 0,6 | 0,7 | 0,8 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,1 | 43,8 | 44,5 | 45,2 | 49,1 | 49,8 | 50,6 | 51,4 | 54,5 | 55,4 | 56,2 | 57,1 |
| Скорость теплоносителя, м/сек | 0,18 | 0,19 | 0,20 | 0,21 | 0,21 | 0,22 | 0,23 | 0,24 | 0,23 | 0,25 | 0,26 | 0,28 |
| Производительность по теплу КФБ-3 А3, кВт | 42 | 44 | 47 | 49 | 49 | 51 | 54 | 57 | 55 | 58 | 61 | 65 |
| Температурный режим воды на входе и выходе, °С | 115/80 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,16 | 2,20 | 2,25 | 2,29 | 2,88 | 2,94 | 3,00 | 3,06 | 3,60 | 3,68 | 3,75 | 3,83 |
| Аэродинамическое сопротивление, Па | 27 | 28 | 29 | 30 | 46 | 48 | 49 | 51 | 69 | 72 | 75 | 78 |
| t воздуха на выходе из воздухоподогревателя, °С | 32 | 30 | 27 | 24 | 28 | 25 | 22 | 19 | 25 | 21 | 18 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 0,8 | 0,8 | 0,9 | 0,9 | 0,9 | 1,0 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,5 | 37,1 | 37,7 | 38,3 | 43,2 | 43,9 | 44,6 | 45,3 | 49,1 | 49,9 | 50,7 | 51,6 |
| Скорость теплоносителя, м/сек | 0,15 | 0,16 | 0,17 | 0,18 | 0,18 | 0,19 | 0,20 | 0,22 | 0,21 | 0,22 | 0,24 | 0,25 |
| Тепловой поток воздухонагревателя КФБ-3 А3, кВт | 31 | 33 | 35 | 37 | 38 | 40 | 43 | 45 | 44 | 47 | 50 | 52 |
| График теплоносителя, °С | 105/75 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1600 | 2000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,72 | 1,76 | 1,80 | 1,83 | 2,30 | 2,35 | 2,40 | 2,45 | 2,88 | 2,94 | 3,00 | 3,06 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 30 | 31 | 33 | 34 | 46 | 48 | 49 | 51 |
| Температура воздуха на выходе из калорифера, °С | 33 | 30 | 27 | 25 | 28 | 26 | 23 | 20 | 25 | 22 | 19 | 16 |
| Расход горячей воды калорифером КФБ-3 А3, м³/ч | 0,7 | 0,8 | 0,8 | 0,9 | 0,9 | 0,9 | 1,0 | 1,1 | 1,0 | 1,1 | 1,2 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,3 | 0,4 | 0,5 | 0,4 | 0,5 | 0,6 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,4 | 32,9 | 33,4 | 34,0 | 38,2 | 38,9 | 39,5 | 40,2 | 43,5 | 44,2 | 45,0 | 45,7 |
| Скорость теплоносителя в трубках, м/сек | 0,14 | 0,15 | 0,16 | 0,17 | 0,17 | 0,18 | 0,19 | 0,20 | 0,20 | 0,21 | 0,23 | 0,24 |
| Тепловая мощность воздухонагревателя, кВт | 25 | 27 | 28 | 30 | 31 | 33 | 35 | 37 | 36 | 38 | 40 | 43 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,72 | 1,76 | 1,80 | 1,83 | 2,16 | 2,20 | 2,25 | 2,29 | 2,59 | 2,64 | 2,70 | 2,75 |
| Аэродинамические потери калорифера КФБ-3 А3, Па | 18 | 19 | 20 | 21 | 27 | 28 | 29 | 30 | 38 | 39 | 41 | 42 |
| t воздуха на выходе из теплообменника, °С | 30 | 27 | 24 | 22 | 26 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход теплоносителя калорифером, м³/ч | 0,8 | 0,9 | 0,9 | 1,0 | 0,9 | 1,0 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,7 | 33,2 | 33,8 | 34,4 | 37,2 | 37,8 | 38,5 | 39,1 | 41,4 | 42,1 | 42,8 | 43,5 |
| Скорость теплоносителя, м/сек | 0,15 | 0,16 | 0,17 | 0,19 | 0,18 | 0,19 | 0,21 | 0,22 | 0,21 | 0,22 | 0,23 | 0,25 |
| Производительность по теплу, кВт | 24 | 25 | 27 | 29 | 28 | 29 | 31 | 33 | 31 | 33 | 36 | 38 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,72 | 1,76 | 1,80 | 1,83 | 2,16 | 2,20 | 2,25 | 2,29 | 2,59 | 2,64 | 2,70 | 2,75 |
| Воздушное сопротивление, Па | 18 | 19 | 20 | 21 | 27 | 28 | 29 | 30 | 38 | 39 | 41 | 42 |
| Температура воздуха на выходе, °С | 29 | 27 | 24 | 21 | 26 | 23 | 21 | 18 | 24 | 21 | 18 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 1,0 | 1,1 | 1,1 | 1,2 | 1,2 | 1,2 | 1,3 | 1,4 | 1,3 | 1,4 | 1,5 | 1,6 |
| Гидравлические потери калорифера КФБ-3 А3, кПа | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,7 | 0,8 | 0,7 | 0,8 | 1,0 | 1,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,4 | 33,9 | 34,5 | 35,1 | 38,0 | 38,6 | 39,3 | 39,9 | 42,2 | 42,9 | 43,6 | 44,4 |
| Скорость теплоносителя, м/сек | 0,19 | 0,20 | 0,22 | 0,23 | 0,22 | 0,24 | 0,26 | 0,27 | 0,25 | 0,27 | 0,29 | 0,31 |
| Тепловая производительность, кВт | 23 | 25 | 27 | 28 | 27 | 29 | 31 | 33 | 31 | 33 | 35 | 38 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-3 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 1500 до 4000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,60 | 3,75 | 3,91 | 4,09 | 4,61 | 4,80 | 5,00 | 5,23 | 5,76 | 6,00 | 6,26 | 6,54 |
| Аэродинамическое сопротивление, Па | 93 | 100 | 108 | 117 | 146 | 157 | 170 | 184 | 221 | 238 | 257 | 279 |
| t воздуха на выходе из воздухонагревателя, °С | 46 | 40 | 34 | 28 | 41 | 35 | 28 | 22 | 36 | 30 | 24 | 17 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,0 | 1,1 | 1,2 | 1,3 | 1,2 | 1,3 | 1,4 | 1,5 | 1,3 | 1,5 | 1,6 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,7 | 0,5 | 0,6 | 0,7 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 47,8 | 49,2 | 50,6 | 52,1 | 55,0 | 56,5 | 58,1 | 59,9 | 62,3 | 64,1 | 65,9 | 67,9 |
| Скорость теплоносителя в калорифере КФБ-3 А4, м/сек | 0,14 | 0,16 | 0,17 | 0,19 | 0,17 | 0,19 | 0,21 | 0,23 | 0,19 | 0,22 | 0,24 | 0,27 |
| Производительность по теплу, кВт | 65 | 72 | 79 | 87 | 77 | 85 | 94 | 103 | 89 | 99 | 109 | 120 |
| Температурный график теплоносителя, °С | 130/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,60 | 3,75 | 3,91 | 4,09 | 4,61 | 4,80 | 5,00 | 5,23 | 5,76 | 6,00 | 6,26 | 6,54 |
| Аэродинамическое сопротивление, Па | 93 | 100 | 108 | 117 | 146 | 157 | 170 | 184 | 221 | 238 | 257 | 279 |
| t воздуха на выходе из теплообменника, °С | 43 | 37 | 31 | 25 | 38 | 32 | 26 | 19 | 34 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,4 | 1,5 | 1,7 | 1,9 | 1,6 | 1,8 | 2,0 | 2,2 | 1,9 | 2,1 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,8 | 1,0 | 0,7 | 0,9 | 1,1 | 1,4 | 1,0 | 1,2 | 1,5 | 1,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,9 | 50,3 | 51,8 | 53,3 | 56,2 | 57,8 | 59,5 | 61,3 | 63,8 | 65,6 | 67,5 | 69,5 |
| Скорость теплоносителя, м/сек | 0,20 | 0,22 | 0,24 | 0,27 | 0,23 | 0,26 | 0,29 | 0,32 | 0,27 | 0,30 | 0,34 | 0,37 |
| Производительность по теплу КФБ-3 А4, кВт | 62 | 69 | 76 | 84 | 73 | 81 | 90 | 100 | 85 | 95 | 105 | 116 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2200 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,59 | 2,70 | 2,82 | 2,94 | 3,17 | 3,30 | 3,44 | 3,60 | 3,60 | 3,75 | 3,91 | 4,09 |
| Аэродинамическое сопротивление, Па | 50 | 54 | 59 | 64 | 73 | 79 | 85 | 92 | 93 | 100 | 108 | 117 |
| t воздуха на выходе из воздухоподогревателя, °С | 39 | 33 | 28 | 23 | 35 | 30 | 24 | 19 | 33 | 27 | 22 | 16 |
| Расход теплоносителя в теплообменнике, м³/ч | 0,8 | 0,9 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,2 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,8 | 41,0 | 42,2 | 43,5 | 44,6 | 45,9 | 47,3 | 48,7 | 47,9 | 49,3 | 50,8 | 52,4 |
| Скорость теплоносителя, м/сек | 0,12 | 0,13 | 0,15 | 0,16 | 0,13 | 0,15 | 0,17 | 0,19 | 0,15 | 0,16 | 0,19 | 0,21 |
| Тепловой поток воздухонагревателя КФБ-3 А4, кВт | 42 | 47 | 53 | 59 | 48 | 54 | 61 | 68 | 52 | 59 | 66 | 74 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1700 | 2000 | 2300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,45 | 2,55 | 2,66 | 2,78 | 2,88 | 3,00 | 3,13 | 3,27 | 3,31 | 3,45 | 3,60 | 3,76 |
| Аэродинамическое сопротивление, Па | 45 | 49 | 53 | 57 | 61 | 66 | 71 | 77 | 79 | 85 | 92 | 100 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 22 | 35 | 30 | 24 | 19 | 33 | 27 | 22 | 16 |
| Расход горячей воды калорифером КФБ-3 А4, м³/ч | 1,0 | 1,1 | 1,3 | 1,4 | 1,1 | 1,2 | 1,4 | 1,6 | 1,2 | 1,4 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,1 | 40,2 | 41,5 | 42,7 | 42,8 | 44,1 | 45,4 | 46,8 | 46,4 | 47,7 | 49,2 | 50,7 |
| Скорость теплоносителя в трубках, м/сек | 0,14 | 0,16 | 0,18 | 0,20 | 0,16 | 0,18 | 0,20 | 0,22 | 0,17 | 0,19 | 0,22 | 0,24 |
| Тепловая мощность воздухонагревателя, кВт | 39 | 44 | 49 | 55 | 44 | 49 | 55 | 62 | 48 | 54 | 61 | 68 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1700 | 2000 | 2300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,45 | 2,55 | 2,66 | 2,78 | 2,88 | 3,00 | 3,13 | 3,27 | 3,31 | 3,45 | 3,60 | 3,76 |
| Аэродинамические потери калорифера КФБ-3 А4, Па | 45 | 49 | 53 | 57 | 61 | 66 | 71 | 77 | 79 | 85 | 92 | 100 |
| t воздуха на выходе из теплообменника, °С | 36 | 31 | 26 | 21 | 33 | 28 | 23 | 18 | 31 | 26 | 20 | 15 |
| Расход теплоносителя калорифером, м³/ч | 1,3 | 1,5 | 1,7 | 1,9 | 1,5 | 1,7 | 1,9 | 2,1 | 1,7 | 1,9 | 2,1 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,8 | 1,0 | 0,6 | 0,7 | 1,0 | 1,2 | 0,7 | 0,9 | 1,2 | 1,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,9 | 41,1 | 42,3 | 43,6 | 43,7 | 45,0 | 46,4 | 47,8 | 47,3 | 48,7 | 50,2 | 51,8 |
| Скорость теплоносителя, м/сек | 0,19 | 0,21 | 0,24 | 0,27 | 0,21 | 0,24 | 0,27 | 0,30 | 0,23 | 0,26 | 0,30 | 0,33 |
| Производительность по теплу, кВт | 38 | 43 | 48 | 54 | 42 | 48 | 54 | 61 | 47 | 53 | 60 | 67 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 1500 | 1800 | 2100 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,16 | 2,25 | 2,35 | 2,45 | 2,59 | 2,70 | 2,82 | 2,94 | 3,03 | 3,15 | 3,29 | 3,43 |
| Воздушное сопротивление, Па | 36 | 39 | 42 | 23 | 50 | 54 | 59 | 64 | 67 | 72 | 78 | 85 |
| Температура воздуха на выходе, °С | 37 | 33 | 28 | 23 | 34 | 29 | 24 | 19 | 32 | 27 | 21 | 16 |
| Объем потребляемого теплоносителя, м³/ч | 1,5 | 1,7 | 1,9 | 2,2 | 1,7 | 1,9 | 2,2 | 2,4 | 1,9 | 2,1 | 2,4 | 2,7 |
| Гидравлические потери калорифера КФБ-3 А4, кПа | 0,6 | 0,8 | 1,0 | 1,2 | 0,8 | 1,0 | 1,3 | 1,6 | 0,9 | 1,2 | 1,6 | 2,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,7 | 38,8 | 40,0 | 41,2 | 41,8 | 43,0 | 44,3 | 45,7 | 45,6 | 47,0 | 48,4 | 49,9 |
| Скорость теплоносителя, м/сек | 0,21 | 0,24 | 0,27 | 0,30 | 0,24 | 0,27 | 0,31 | 0,35 | 0,27 | 0,30 | 0,34 | 0,39 |
| Тепловая производительность, кВт | 34 | 39 | 44 | 49 | 39 | 44 | 50 | 56 | 43 | 49 | 55 | 62 |
Табличные показатели водяных калориферов КФБ-3 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

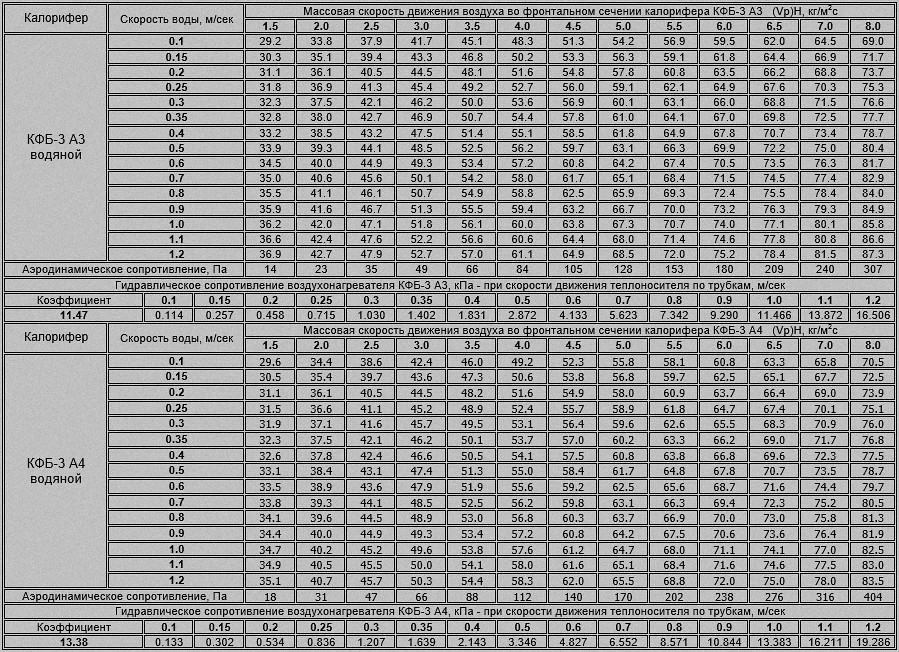

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-3, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
