Калорифер КФБ-2
Производство и сфера назначения калорифера КФБ-2

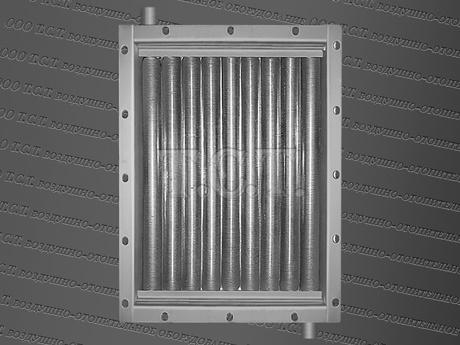

Калорифер КФБ-2 А - биметаллический паровой или водяной теплообменный прибор со спирально-накатным алюминиевым оребрением теплоотдающих элементов, предназначенный для нагрева приточного воздуха в системах вентиляции промышленных, общественных и жилых зданий. Поверхностные рекуперативные воздухонагреватели применяются в сушильных камерах и в воздушно-тепловых завесах. Производство калориферов КФБ-2 А осуществляется в соответствии с основными требованиями технических условий ТУ 4863-002-55613706-02. Паровые и водяные теплообменники эксплуатируются в условиях умеренного и холодного климата 3-й категории размещения по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.

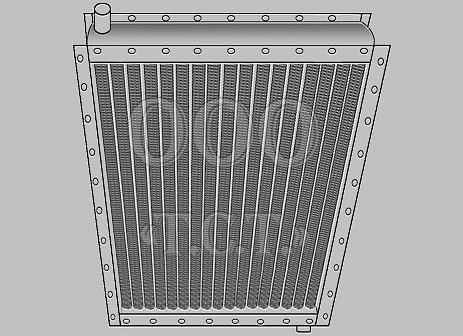

Калорифер КФБ-2 А3 и КФБ-2 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.

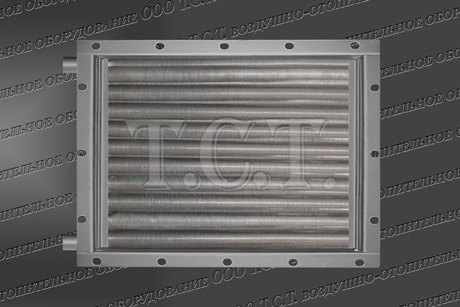

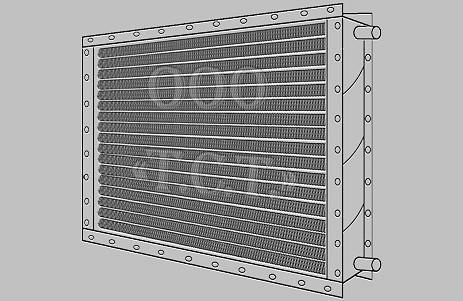

Калорифер КФБ-2 А3 и КФБ-2 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-2
Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-2 А | |||
---|---|---|---|
КФБ-2 А3 паровой | КФС-2 паровой | К3ПП-2 | КФСО-2 паровой |
КФБ-2 А4 паровой | КФБ-2 паровой | К4ПП-2 | КФБО-2 паровой |
По габаритным размерам биметаллические калориферы КФБ-2 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 2-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
Основные технические характеристики парового биметаллического воздухонагревателя КФБ-2 п | ||||
---|---|---|---|---|
Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
КФБ-2 А3 | 2000 | 55 | 7.7 | 35 |
КФБ-2 А4 | 59 | 10.0 | 41 |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-2 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.

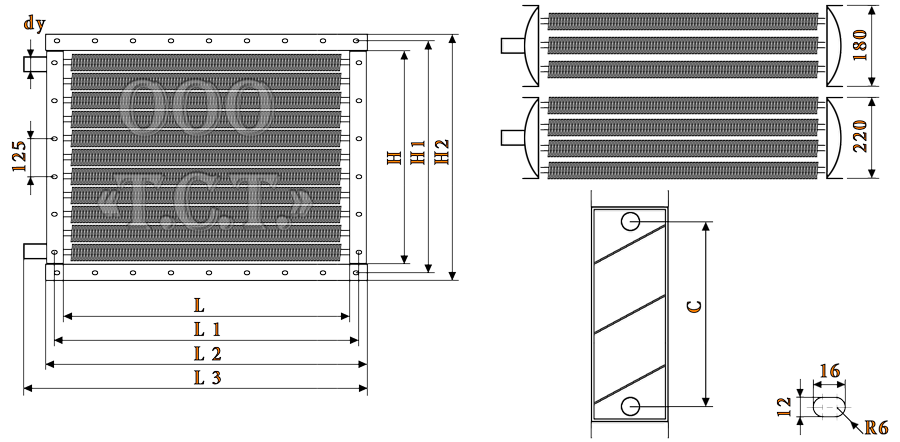

Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-2, мм | ||||||||
---|---|---|---|---|---|---|---|---|
H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
560 | 606 | 630 | 695 | 360 | 406 | 430 | 300 | 32 |
Материал изготовления калориферов КФБ-2 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-2 А
Модель | Площадь, м² | ||||
---|---|---|---|---|---|
фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
КФБ-3 А3 | 0.202 | 7.7 | 0.00379 | 0.00101 | 0.00652 |
КФБ-2 А4 | 10.0 | 0.00523 | 0.00851 |

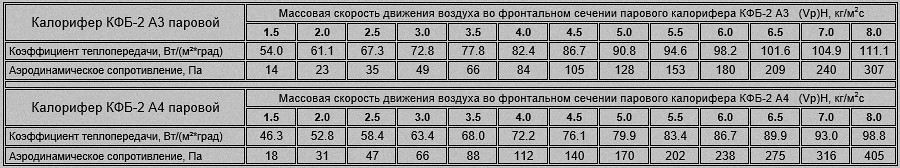

Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-2 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа | 0,1 | |||||||||||
Температура пара, °С | 99,6 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Температура нагретого воздуха на выходе, °С | 49 | 44 | 39 | 33 | 38 | 33 | 27 | 21 | 32 | 25 | 19 | 12 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,38 | 3,47 | 3,56 | 3,67 | 5,16 | 5,30 | 5,46 | 5,63 | 6,96 | 7,17 | 7,39 | 7,64 |
Аэродинамическое сопротивление, Па | 61 | 65 | 68 | 72 | 136 | 143 | 151 | 160 | 237 | 251 | 265 | 282 |
Коэффициент теплопередачи, Вт/(м²•°C) | 76,6 | 77,5 | 78,4 | 79,4 | 92,0 | 93,1 | 94,3 | 95,5 | 104,6 | 106,0 | 107,4 | 109,0 |
Расход пара калорифером КФБ-2 А3, кг/час | 75 | 83 | 91 | 100 | 99 | 108 | 119 | 129 | 117 | 130 | 142 | 155 |
Тепловая производительность (мощность), кВт | 47 | 52 | 57 | 63 | 62 | 68 | 74 | 81 | 73 | 81 | 89 | 97 |
Давление насыщенного пара, МПа | 0,2 | |||||||||||
Температура пара, °С | 120,2 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Температура нагретого воздуха на выходе, °С | 61 | 56 | 51 | 46 | 49 | 43 | 37 | 31 | 41 | 34 | 28 | 21 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,31 | 3,39 | 3,48 | 3,58 | 5,06 | 5,21 | 5,36 | 5,52 | 6,85 | 7,06 | 7,27 | 7,51 |
Аэродинамическое сопротивление, Па | 59 | 62 | 65 | 69 | 131 | 138 | 146 | 154 | 230 | 243 | 257 | 273 |
Коэффициент теплопередачи, Вт/(м²•°C) | 75,9 | 76,8 | 77,7 | 78,6 | 91,2 | 92,4 | 93,5 | 94,7 | 103,9 | 105,3 | 106,6 | 108,1 |
Расход пара калорифером КФБ-2 А3, кг/час | 90 | 98 | 106 | 114 | 117 | 128 | 138 | 150 | 140 | 153 | 165 | 179 |
Тепловая производительность (мощность), кВт | 55 | 60 | 65 | 70 | 72 | 78 | 85 | 91 | 85 | 93 | 101 | 110 |
Давление насыщенного пара, МПа | 0,3 | |||||||||||
Температура пара, °С | 133,5 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Температура нагретого воздуха на выходе, °С | 69 | 64 | 59 | 54 | 56 | 50 | 44 | 38 | 47 | 41 | 34 | 27 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,26 | 3,35 | 3,43 | 3,53 | 5,00 | 5,14 | 5,29 | 5,45 | 6,77 | 6,97 | 7,19 | 7,42 |
Аэродинамическое сопротивление, Па | 58 | 61 | 64 | 67 | 128 | 135 | 142 | 150 | 225 | 238 | 252 | 267 |
Коэффициент теплопередачи, Вт/(м²•°C) | 75,5 | 76,3 | 77,2 | 78,1 | 90,8 | 91,9 | 93,0 | 94,2 | 103,4 | 104,7 | 106,1 | 107,6 |
Расход пара калорифером КФБ-2 А3, кг/час | 99 | 107 | 116 | 124 | 129 | 140 | 151 | 163 | 155 | 167 | 181 | 195 |
Тепловая производительность (мощность), кВт | 60 | 65 | 70 | 75 | 78 | 84 | 91 | 98 | 93 | 101 | 109 | 117 |
Давление насыщенного пара, МПа | 0,5 | |||||||||||
Температура пара, °С | 151,8 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
Температура нагретого воздуха на выходе, °С | 81 | 76 | 70 | 65 | 94 | 88 | 83 | 77 | 92 | 86 | 80 | 74 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,20 | 3,28 | 3,37 | 3,46 | 4,35 | 4,45 | 4,56 | 4,67 | 5,73 | 5,86 | 6,01 | 6,16 |
Аэродинамическое сопротивление, Па | 56 | 58 | 61 | 64 | 98 | 103 | 108 | 113 | 165 | 172 | 180 | 189 |
Коэффициент теплопередачи, Вт/(м²•°C) | 74,8 | 75,7 | 76,6 | 77,4 | 85,4 | 86,3 | 87,2 | 88,1 | 96,2 | 97,2 | 98,2 | 99,3 |
Расход пара калорифером КФБ-2 А3, кг/час | 112 | 121 | 130 | 139 | 96 | 106 | 116 | 126 | 105 | 116 | 128 | 139 |
Тепловая производительность (мощность), кВт | 66 | 71 | 76 | 81 | 56 | 62 | 68 | 74 | 62 | 68 | 75 | 82 |
Давление насыщенного пара, МПа | 0,7 | |||||||||||
Температура пара, °С | 165,0 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
Температура нагретого воздуха на выходе, °С | 89 | 84 | 79 | 73 | 101 | 95 | 90 | 84 | 99 | 93 | 87 | 81 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,16 | 3,23 | 3,32 | 3,41 | 4,30 | 4,40 | 4,51 | 4,62 | 5,67 | 5,80 | 5,94 | 6,09 |
Аэродинамическое сопротивление, Па | 54 | 57 | 60 | 63 | 97 | 101 | 105 | 110 | 162 | 169 | 177 | 185 |
Коэффициент теплопередачи, Вт/(м²•°C) | 74,4 | 75,2 | 76,0 | 77,0 | 85,0 | 85,9 | 86,8 | 87,7 | 95,8 | 96,8 | 97,8 | 98,8 |
Расход пара калорифером КФБ-2 А3, кг/час | 122 | 131 | 140 | 150 | 109 | 119 | 128 | 139 | 119 | 130 | 142 | 154 |
Тепловая производительность (мощность), кВт | 70 | 75 | 80 | 86 | 62 | 68 | 74 | 80 | 68 | 75 | 81 | 88 |
Давление насыщенного пара, МПа | 1,1 | |||||||||||
Температура пара, °С | 184,1 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
Температура нагретого воздуха на выходе, °С | 101 | 96 | 91 | 85 | 111 | 106 | 100 | 95 | 108 | 102 | 96 | 90 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,10 | 3,17 | 3,25 | 3,34 | 4,24 | 4,33 | 4,44 | 4,54 | 5,59 | 5,73 | 5,86 | 6,01 |
Аэродинамическое сопротивление, Па | 52 | 55 | 57 | 60 | 94 | 98 | 102 | 107 | 158 | 165 | 172 | 180 |
Коэффициент теплопередачи, Вт/(м²•°C) | 73,8 | 74,6 | 75,4 | 76,3 | 84,5 | 85,3 | 86,2 | 87,1 | 95,2 | 96,2 | 97,2 | 98,2 |
Расход пара калорифером КФБ-2 А3, кг/час | 138 | 147 | 156 | 166 | 127 | 137 | 148 | 158 | 141 | 153 | 165 | 177 |
Тепловая производительность (мощность), кВт | 77 | 81 | 87 | 92 | 71 | 76 | 82 | 88 | 78 | 85 | 91 | 98 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-2 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа | 0,1 | |||||||||||
Температура пара, °С | 99,6 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Температура нагретого воздуха на выходе, °С | 54 | 50 | 45 | 41 | 44 | 39 | 34 | 28 | 37 | 31 | 25 | 19 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,35 | 3,43 | 3,52 | 3,61 | 5,11 | 5,24 | 5,39 | 5,56 | 6,89 | 7,10 | 7,31 | 7,54 |
Аэродинамическое сопротивление, Па | 81 | 85 | 89 | 93 | 176 | 185 | 195 | 206 | 307 | 324 | 342 | 362 |
Коэффициент теплопередачи, Вт/(м²•°C) | 66,6 | 67,3 | 68,2 | 69,0 | 80,6 | 81,6 | 82,6 | 83,8 | 92,3 | 93,6 | 94,8 | 96,1 |
Расход пара калорифером КФБ-2 А4, кг/час | 82 | 89 | 98 | 107 | 107 | 118 | 129 | 141 | 130 | 143 | 157 | 171 |
Тепловая производительность (мощность), кВт | 51 | 56 | 62 | 67 | 67 | 74 | 81 | 89 | 81 | 90 | 98 | 107 |
Давление насыщенного пара, МПа | 0,2 | |||||||||||
Температура пара, °С | 120,2 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Температура нагретого воздуха на выходе, °С | 68 | 63 | 59 | 54 | 56 | 51 | 45 | 39 | 48 | 42 | 36 | 30 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,27 | 3,35 | 3,43 | 3,53 | 5,00 | 5,13 | 5,28 | 5,44 | 6,76 | 6,96 | 7,16 | 7,38 |
Аэродинамическое сопротивление, Па | 77 | 81 | 85 | 89 | 170 | 178 | 188 | 198 | 296 | 312 | 330 | 348 |
Коэффициент теплопередачи, Вт/(м²•°C) | 65,9 | 66,7 | 67,4 | 68,2 | 79,9 | 80,8 | 81,9 | 83,0 | 91,5 | 92,7 | 93,9 | 95,2 |
Расход пара калорифером КФБ-2 А4, кг/час | 96 | 105 | 113 | 123 | 127 | 138 | 150 | 163 | 153 | 167 | 181 | 196 |
Тепловая производительность (мощность), кВт | 59 | 64 | 69 | 75 | 78 | 84 | 92 | 100 | 94 | 102 | 111 | 120 |
Давление насыщенного пара, МПа | 0,3 | |||||||||||
Температура пара, °С | 133,5 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Температура нагретого воздуха на выходе, °С | 77 | 72 | 68 | 63 | 64 | 58 | 53 | 47 | 55 | 49 | 43 | 36 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,22 | 3,30 | 3,38 | 3,47 | 4,93 | 5,07 | 5,21 | 5,36 | 6,68 | 6,87 | 7,07 | 7,30 |
Аэродинамическое сопротивление, Па | 75 | 79 | 82 | 86 | 166 | 174 | 183 | 193 | 290 | 305 | 322 | 341 |
Коэффициент теплопередачи, Вт/(м²•°C) | 65,4 | 66,2 | 66,9 | 67,7 | 79,4 | 80,4 | 81,3 | 82,4 | 91,0 | 92,2 | 93,4 | 94,7 |
Расход пара калорифером КФБ-2 А4, кг/час | 106 | 115 | 123 | 133 | 140 | 152 | 164 | 177 | 169 | 184 | 198 | 214 |
Тепловая производительность (мощность), кВт | 64 | 69 | 74 | 80 | 84 | 92 | 99 | 106 | 102 | 110 | 119 | 129 |
Давление насыщенного пара, МПа | 0,5 | |||||||||||
Температура пара, °С | 151,8 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
Температура нагретого воздуха на выходе, °С | 89 | 84 | 80 | 75 | 99 | 95 | 90 | 85 | 98 | 92 | 87 | 81 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,16 | 3,23 | 3,31 | 3,40 | 4,31 | 4,40 | 4,51 | 4,61 | 5,67 | 5,81 | 5,94 | 6,09 |
Аэродинамическое сопротивление, Па | 73 | 76 | 79 | 83 | 129 | 134 | 140 | 146 | 214 | 224 | 234 | 245 |
Коэффициент теплопередачи, Вт/(м²•°C) | 64,9 | 65,6 | 66,3 | 67,1 | 74,7 | 75,4 | 76,2 | 77,0 | 84,6 | 85,5 | 86,4 | 87,3 |
Расход пара калорифером КФБ-2 А4, кг/час | 120 | 129 | 138 | 148 | 105 | 115 | 125 | 136 | 115 | 127 | 139 | 152 |
Тепловая производительность (мощность), кВт | 70 | 76 | 81 | 87 | 62 | 67 | 73 | 80 | 67 | 74 | 81 | 89 |
Давление насыщенного пара, МПа | 0,7 | |||||||||||
Температура пара, °С | 165,0 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
Температура нагретого воздуха на выходе, °С | 98 | 93 | 89 | 84 | 107 | 102 | 98 | 92 | 105 | 99 | 94 | 88 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,11 | 3,19 | 3,26 | 3,35 | 4,26 | 4,36 | 4,45 | 4,56 | 5,62 | 5,75 | 5,88 | 6,03 |
Аэродинамическое сопротивление, Па | 71 | 74 | 77 | 81 | 126 | 132 | 137 | 143 | 210 | 220 | 229 | 240 |
Коэффициент теплопередачи, Вт/(м²•°C) | 64,4 | 65,2 | 65,8 | 66,6 | 74,3 | 75,1 | 75,8 | 76,6 | 84,2 | 85,1 | 85,9 | 86,9 |
Расход пара калорифером КФБ-2 А4, кг/час | 130 | 140 | 149 | 159 | 118 | 129 | 139 | 151 | 130 | 143 | 155 | 169 |
Тепловая производительность (мощность), кВт | 75 | 80 | 86 | 91 | 68 | 74 | 80 | 86 | 75 | 82 | 89 | 97 |
Давление насыщенного пара, МПа | 1,1 | |||||||||||
Температура пара, °С | 184,1 | |||||||||||
Производительность по воздуху, м³/ч | 2000 | 3000 | 4000 | |||||||||
Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
Температура нагретого воздуха на выходе, °С | 111 | 106 | 102 | 97 | 119 | 114 | 109 | 104 | 115 | 110 | 104 | 99 |
Массовая скорость в фронтальном сечении, кг/м²•с | 3,05 | 3,12 | 3,19 | 3,27 | 4,19 | 4,28 | 4,38 | 4,48 | 5,54 | 5,66 | 5,79 | 5,93 |
Аэродинамическое сопротивление, Па | 68 | 71 | 74 | 78 | 122 | 127 | 133 | 138 | 205 | 213 | 223 | 232 |
Коэффициент теплопередачи, Вт/(м²•°C) | 63,8 | 64,5 | 65,2 | 65,9 | 73,7 | 74,5 | 75,2 | 76,0 | 83,6 | 84,5 | 85,4 | 86,2 |
Расход пара калорифером КФБ-2 А4, кг/час | 147 | 157 | 166 | 177 | 137 | 148 | 159 | 171 | 154 | 166 | 180 | 193 |
Тепловая производительность (мощность), кВт | 81 | 87 | 92 | 98 | 76 | 82 | 89 | 95 | 85 | 92 | 100 | 107 |
Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-2 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-2
Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-2 А | ||||
---|---|---|---|---|
КФБ-2 А3 водяной | КМС-2 | КФС-2 водяной | К3ВП-2 | КФСО-2 водяной |
КФБ-2 А4 водяной | КМБ-2 | КФБ-2 водяной | К4ВП-2 | КФБО-2 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-2 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-2 м | ||||
---|---|---|---|---|
Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
КФБ-2 А3 | 2000 | 42 | 7.7 | 35 |
КФБ-2 А4 | 52 | 10.0 | 41 |
Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-2, мм | ||||||||
---|---|---|---|---|---|---|---|---|
L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
560 | 606 | 630 | 695 | 360 | 406 | 430 | 300 | 32 |

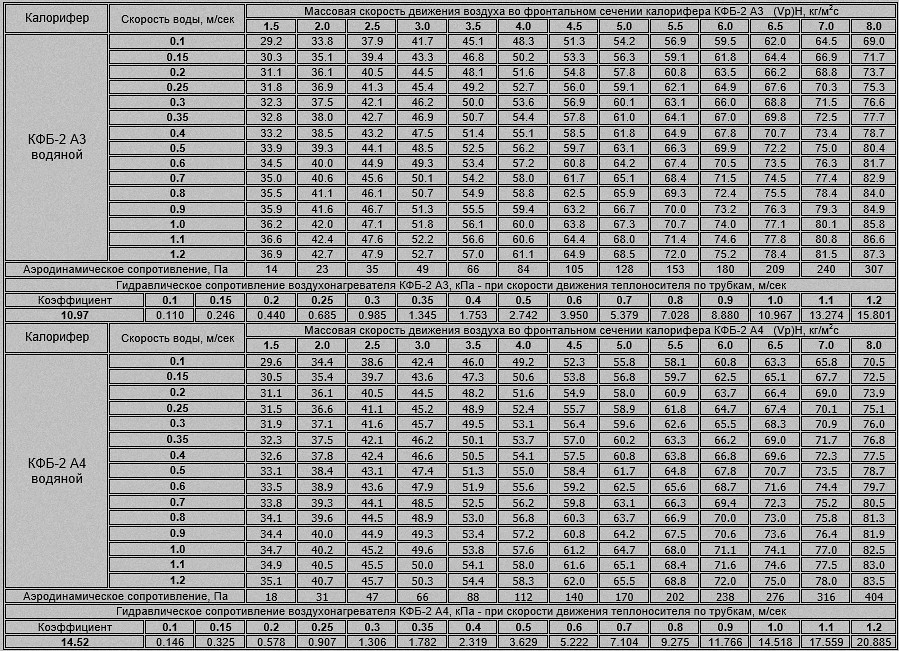

Данные для расчета и подбора водяного калорифера КФБ-2 А
Модель | Площадь, м² | ||||
---|---|---|---|---|---|
фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
КФБ-2 А3 | 0.202 | 7.7 | 0.00379 | 0.00101 | 0.00163 |
КФБ-2 А4 | 10.0 | 0.00523 | 0.00213 |
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-2 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 1000 до 3000 метров кубических в час.
Температурный режим воды на входе и выходе, °С | 150/90 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 3,84 | 3,92 | 4,00 | 4,08 | 4,80 | 4,89 | 4,99 | 5,10 | 5,76 | 5,87 | 5,99 | 6,12 |
Аэродинамическое сопротивление, Па | 78 | 81 | 84 | 88 | 118 | 123 | 128 | 133 | 166 | 173 | 179 | 186 |
t воздуха на выходе из воздухонагревателя, °С | 31 | 27 | 24 | 21 | 27 | 24 | 20 | 17 | 24 | 21 | 17 | 14 |
Расход теплоносителя воздухонагревателем, м³/ч | 0,6 | 0,6 | 0,7 | 0,7 | 0,7 | 0,7 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,9 |
Гидравлическое сопротивление, кПа | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 |
Коэффициент теплопередачи, Вт/(м²•°C) | 47,2 | 47,9 | 48,6 | 49,4 | 53,7 | 54,5 | 55,3 | 56,2 | 59,6 | 60,5 | 61,5 | 62,4 |
Скорость теплоносителя в калорифере КФБ-2 А3, м/сек | 0,10 | 0,10 | 0,11 | 0,11 | 0,11 | 0,11 | 0,12 | 0,13 | 0,13 | 0,13 | 0,14 | 0,15 |
Производительность по теплу, кВт | 40 | 42 | 44 | 47 | 46 | 49 | 52 | 54 | 52 | 55 | 58 | 61 |
Температурный график теплоносителя, °С | 130/90 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 2,87 | 2,93 | 2,99 | 3,05 | 3,84 | 3,92 | 4,00 | 4,08 | 4,80 | 4,89 | 4,99 | 5,10 |
Аэродинамическое сопротивление, Па | 46 | 47 | 49 | 51 | 78 | 81 | 84 | 88 | 118 | 123 | 128 | 133 |
t воздуха на выходе из теплообменника, °С | 33 | 30 | 27 | 24 | 29 | 25 | 22 | 19 | 25 | 22 | 18 | 15 |
Расход теплоносителя, м³/ч | 0,7 | 0,7 | 0,8 | 0,8 | 0,8 | 0,9 | 0,9 | 1,0 | 1,0 | 1,0 | 1,1 | 1,1 |
Гидравлическое сопротивление, кПа | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 |
Коэффициент теплопередачи, Вт/(м²•°C) | 41,2 | 41,9 | 42,5 | 43,2 | 48,7 | 49,5 | 50,2 | 51,0 | 55,4 | 56,3 | 57,2 | 58,1 |
Скорость теплоносителя, м/сек | 0,11 | 0,12 | 0,12 | 0,13 | 0,13 | 0,14 | 0,15 | 0,16 | 0,16 | 0,17 | 0,18 | 0,19 |
Производительность по теплу КФБ-2 А3, кВт | 32 | 34 | 35 | 37 | 39 | 41 | 43 | 45 | 45 | 47 | 50 | 52 |
Температурный режим воды на входе и выходе, °С | 115/90 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 2,87 | 2,93 | 2,99 | 3,05 | 3,84 | 3,92 | 4,00 | 4,08 | 4,80 | 4,89 | 4,99 | 5,10 |
Аэродинамическое сопротивление, Па | 46 | 47 | 49 | 51 | 78 | 81 | 84 | 88 | 118 | 123 | 128 | 133 |
t воздуха на выходе из воздухоподогревателя, °С | 32 | 29 | 26 | 23 | 28 | 24 | 21 | 18 | 24 | 21 | 17 | 14 |
Расход теплоносителя в теплообменнике, м³/ч | 1,1 | 1,1 | 1,2 | 1,3 | 1,3 | 1,4 | 1,5 | 1,5 | 1,5 | 1,6 | 1,7 | 1,8 |
Гидравлическое сопротивление, кПа | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,6 | 0,6 | 0,7 | 0,8 | 0,9 |
Коэффициент теплопередачи, Вт/(м²•°C) | 42,9 | 43,6 | 44,3 | 45,0 | 50,7 | 51,5 | 52,4 | 53,2 | 57,7 | 58,6 | 59,6 | 60,5 |
Скорость теплоносителя, м/сек | 0,17 | 0,18 | 0,19 | 0,20 | 0,21 | 0,22 | 0,23 | 0,25 | 0,24 | 0,26 | 0,27 | 0,29 |
Тепловой поток воздухонагревателя КФБ-2 А3, кВт | 31 | 33 | 35 | 37 | 38 | 40 | 42 | 44 | 44 | 46 | 49 | 52 |
График теплоносителя, °С | 105/80 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 1000 | 1500 | 2000 | |||||||||
Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 1,92 | 1,96 | 2,00 | 2,04 | 2,87 | 2,93 | 2,99 | 3,05 | 3,84 | 3,92 | 4,00 | 4,08 |
Аэродинамическое сопротивление, Па | 21 | 22 | 23 | 24 | 46 | 47 | 49 | 51 | 78 | 81 | 84 | 88 |
Температура воздуха на выходе из калорифера, °С | 34 | 31 | 28 | 26 | 27 | 25 | 21 | 18 | 23 | 20 | 17 | 14 |
Расход горячей воды калорифером КФБ-2 А3, м³/ч | 0,7 | 0,8 | 0,8 | 0,9 | 1,0 | 1,0 | 1,1 | 1,2 | 1,2 | 1,3 | 1,3 | 1,4 |
Гидравлическое сопротивление, кПа | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 |
Коэффициент теплопередачи, Вт/(м²•°C) | 33,6 | 34,1 | 34,7 | 35,3 | 42,5 | 43,2 | 43,9 | 44,6 | 50,3 | 51,1 | 51,9 | 52,7 |
Скорость теплоносителя в трубках, м/сек | 0,12 | 0,12 | 0,13 | 0,14 | 0,15 | 0,16 | 0,17 | 0,19 | 0,19 | 0,20 | 0,21 | 0,23 |
Тепловая мощность воздухонагревателя, кВт | 21 | 23 | 24 | 25 | 28 | 30 | 32 | 34 | 34 | 36 | 39 | 41 |
Температура воды на входе и выходе из нагревателя, °С | 95/75 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 1000 | 1250 | 1500 | |||||||||
Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
Массовая скорость воздуха в потоке, кг/м²•с | 1,92 | 1,96 | 2,00 | 2,04 | 2,40 | 2,45 | 2,50 | 2,55 | 2,87 | 2,93 | 2,99 | 3,05 |
Аэродинамические потери калорифера КФБ-2 А3, Па | 21 | 22 | 23 | 24 | 33 | 34 | 35 | 36 | 46 | 47 | 49 | 51 |
t воздуха на выходе из теплообменника, °С | 31 | 28 | 25 | 23 | 27 | 25 | 22 | 19 | 25 | 22 | 19 | 16 |
Расход теплоносителя калорифером, м³/ч | 0,9 | 0,9 | 1,0 | 1,1 | 1,0 | 1,1 | 1,1 | 1,2 | 1,1 | 1,2 | 1,3 | 1,4 |
Гидравлическое сопротивление, кПа | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 |
Коэффициент теплопередачи, Вт/(м²•°C) | 34,1 | 34,7 | 35,2 | 35,8 | 38,8 | 39,5 | 40,1 | 40,8 | 43,2 | 43,9 | 44,6 | 45,4 |
Скорость теплоносителя, м/сек | 0,14 | 0,15 | 0,16 | 0,17 | 0,16 | 0,17 | 0,18 | 0,19 | 0,18 | 0,19 | 0,21 | 0,22 |
Производительность по теплу, кВт | 20 | 21 | 23 | 24 | 24 | 25 | 27 | 28 | 27 | 28 | 30 | 32 |
График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
Объем обогреваемого воздуха, м³/ч | 1000 | 1250 | 1500 | |||||||||
Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
Массовая скорость воздуха в потоке, кг/м²•с | 1,92 | 1,96 | 2,00 | 2,04 | 2,40 | 2,45 | 2,50 | 2,55 | 2,87 | 2,93 | 2,99 | 3,05 |
Воздушное сопротивление, Па | 21 | 22 | 23 | 24 | 33 | 34 | 35 | 36 | 46 | 47 | 49 | 51 |
Температура воздуха на выходе, °С | 28 | 26 | 23 | 20 | 25 | 22 | 19 | 17 | 23 | 20 | 17 | 14 |
Объем потребляемого теплоносителя, м³/ч | 0,8 | 0,9 | 0,9 | 1,0 | 1,0 | 1,0 | 1,1 | 1,2 | 1,1 | 1,2 | 1,2 | 1,3 |
Гидравлические потери калорифера КФБ-2 А3, кПа | 0,2 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,3 | 0,4 | 0,5 |
Коэффициент теплопередачи, Вт/(м²•°C) | 33,9 | 34,5 | 35,1 | 35,7 | 38,6 | 39,3 | 39,9 | 40,6 | 42,9 | 43,7 | 44,4 | 45,1 |
Скорость теплоносителя, м/сек | 0,13 | 0,14 | 0,15 | 0,16 | 0,15 | 0,16 | 0,17 | 0,18 | 0,17 | 0,18 | 0,20 | 0,21 |
Тепловая производительность, кВт | 19 | 20 | 22 | 23 | 22 | 24 | 25 | 27 | 25 | 27 | 29 | 31 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-2 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 1000 до 3200 метров кубических в час.
Температурный режим воды на входе и выходе, °С | 150/90 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3200 | |||||||||
Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 4,80 | 4,99 | 5,21 | 5,44 | 5,37 | 5,59 | 5,83 | 6,10 | 6,14 | 6,39 | 6,67 | 6,97 |
Аэродинамическое сопротивление, Па | 157 | 169 | 183 | 198 | 194 | 209 | 226 | 245 | 248 | 267 | 289 | 313 |
t воздуха на выходе из воздухонагревателя, °С | 38 | 32 | 25 | 19 | 36 | 30 | 23 | 16 | 33 | 27 | 20 | 14 |
Расход теплоносителя воздухонагревателем, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | 1,4 |
Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,3 | 0,2 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,4 |
Коэффициент теплопередачи, Вт/(м²•°C) | 54,2 | 55,7 | 57,3 | 59,0 | 57,8 | 59,4 | 61,1 | 62,9 | 62,3 | 64,0 | 65,9 | 67,8 |
Скорость теплоносителя в калорифере КФБ-2 А4, м/сек | 0,12 | 0,13 | 0,14 | 0,15 | 0,13 | 0,14 | 0,15 | 0,16 | 0,13 | 0,14 | 0,15 | 0,16 |
Производительность по теплу, кВт | 57 | 64 | 70 | 77 | 62 | 69 | 76 | 83 | 68 | 75 | 83 | 91 |
Температурный график теплоносителя, °С | 130/90 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 2800 | |||||||||
Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 3,84 | 4,00 | 4,17 | 4,35 | 4,80 | 4,99 | 5,21 | 5,44 | 5,37 | 5,59 | 5,83 | 6,10 |
Аэродинамическое сопротивление, Па | 104 | 112 | 121 | 131 | 157 | 169 | 183 | 198 | 194 | 209 | 226 | 245 |
t воздуха на выходе из теплообменника, °С | 39 | 34 | 28 | 21 | 35 | 29 | 23 | 16 | 33 | 27 | 21 | 14 |
Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,3 | 1,4 | 1,2 | 1,3 | 1,5 | 1,6 | 1,3 | 1,4 | 1,6 | 1,7 |
Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,4 | 0,5 | 0,6 |
Коэффициент теплопередачи, Вт/(м²•°C) | 48,9 | 50,3 | 51,7 | 53,2 | 55,4 | 57,0 | 58,7 | 60,4 | 59,1 | 60,8 | 62,5 | 64,4 |
Скорость теплоносителя, м/сек | 0,13 | 0,14 | 0,15 | 0,16 | 0,14 | 0,16 | 0,17 | 0,19 | 0,16 | 0,17 | 0,19 | 0,21 |
Производительность по теплу КФБ-2 А4, кВт | 47 | 52 | 58 | 64 | 55 | 61 | 67 | 74 | 59 | 66 | 73 | 80 |
Температурный режим воды на входе и выходе, °С | 115/90 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 2000 | 2300 | 2600 | |||||||||
Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 3,84 | 4,00 | 4,17 | 4,35 | 4,41 | 4,60 | 4,79 | 5,01 | 4,99 | 5,19 | 5,42 | 5,66 |
Аэродинамическое сопротивление, Па | 104 | 112 | 121 | 131 | 135 | 145 | 157 | 170 | 169 | 182 | 197 | 213 |
t воздуха на выходе из воздухоподогревателя, °С | 37 | 32 | 26 | 20 | 35 | 29 | 23 | 17 | 33 | 27 | 21 | 14 |
Расход теплоносителя в теплообменнике, м³/ч | 1,6 | 1,8 | 2,0 | 2,2 | 1,8 | 2,0 | 2,2 | 2,4 | 1,9 | 2,1 | 2,4 | 2,6 |
Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,7 | 0,9 | 0,6 | 0,7 | 0,9 | 1,1 | 0,7 | 0,9 | 1,1 | 1,3 |
Коэффициент теплопередачи, Вт/(м²•°C) | 50,3 | 51,7 | 53,2 | 54,9 | 54,4 | 56,0 | 57,6 | 59,4 | 58,3 | 60,0 | 61,8 | 63,6 |
Скорость теплоносителя, м/сек | 0,18 | 0,21 | 0,23 | 0,25 | 0,20 | 0,23 | 0,25 | 0,28 | 0,22 | 0,25 | 0,27 | 0,30 |
Тепловой поток воздухонагревателя КФБ-2 А4, кВт | 45 | 51 | 56 | 62 | 50 | 56 | 62 | 69 | 54 | 61 | 67 | 75 |
График теплоносителя, °С | 105/80 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 1200 | 1600 | 2000 | |||||||||
Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Скорость воздуха в фронтальном сечении, кг/м²•с | 2,30 | 2,40 | 2,50 | 2,61 | 3,07 | 3,20 | 3,33 | 3,48 | 3,84 | 4,00 | 4,17 | 4,35 |
Аэродинамическое сопротивление, Па | 40 | 44 | 47 | 51 | 69 | 74 | 80 | 87 | 104 | 112 | 121 | 131 |
Температура воздуха на выходе из калорифера, °С | 41 | 36 | 31 | 26 | 36 | 31 | 25 | 20 | 32 | 27 | 21 | 15 |
Расход горячей воды калорифером КФБ-2 А4, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,4 | 1,6 | 1,8 | 1,5 | 1,6 | 1,8 | 2,0 |
Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 |
Коэффициент теплопередачи, Вт/(м²•°C) | 37,4 | 38,5 | 39,7 | 40,9 | 44,0 | 45,3 | 46,7 | 48,1 | 49,9 | 51,4 | 52,9 | 54,6 |
Скорость теплоносителя в трубках, м/сек | 0,12 | 0,13 | 0,15 | 0,16 | 0,14 | 0,16 | 0,18 | 0,20 | 0,17 | 0,19 | 0,21 | 0,23 |
Тепловая мощность воздухонагревателя, кВт | 29 | 33 | 37 | 41 | 36 | 40 | 45 | 50 | 42 | 47 | 52 | 58 |
Температура воды на входе и выходе из нагревателя, °С | 95/75 | |||||||||||
Объем нагреваемого воздуха, м³/ч | 1100 | 1500 | 1800 | |||||||||
Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Массовая скорость воздуха в потоке, кг/м²•с | 2,11 | 2,20 | 2,29 | 2,39 | 2,88 | 3,00 | 3,13 | 3,27 | 3,45 | 3,60 | 3,75 | 3,92 |
Аэродинамические потери калорифера КФБ-2 А4, Па | 34 | 37 | 40 | 44 | 61 | 66 | 71 | 77 | 86 | 92 | 100 | 108 |
t воздуха на выходе из теплообменника, °С | 39 | 34 | 29 | 24 | 34 | 29 | 23 | 18 | 31 | 25 | 20 | 14 |
Расход теплоносителя калорифером, м³/ч | 1,1 | 1,3 | 1,4 | 1,6 | 1,4 | 1,6 | 1,8 | 2,0 | 1,6 | 1,8 | 2,0 | 2,3 |
Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,6 | 0,7 | 0,4 | 0,6 | 0,8 | 1,0 |
Коэффициент теплопередачи, Вт/(м²•°C) | 36,0 | 37,0 | 38,2 | 39,3 | 42,9 | 44,2 | 45,5 | 46,9 | 47,5 | 49,0 | 50,4 | 52,0 |
Скорость теплоносителя, м/сек | 0,13 | 0,14 | 0,16 | 0,18 | 0,16 | 0,18 | 0,20 | 0,23 | 0,18 | 0,20 | 0,23 | 0,26 |
Производительность по теплу, кВт | 26 | 29 | 33 | 37 | 32 | 36 | 41 | 46 | 36 | 41 | 46 | 52 |
График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
Объем обогреваемого воздуха, м³/ч | 1000 | 1300 | 1600 | |||||||||
Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
Массовая скорость воздуха в потоке, кг/м²•с | 1,92 | 2,00 | 2,08 | 2,18 | 2,49 | 2,60 | 2,71 | 2,83 | 3,07 | 3,20 | 3,33 | 3,48 |
Воздушное сопротивление, Па | 29 | 31 | 34 | 37 | 47 | 51 | 55 | 59 | 69 | 74 | 80 | 87 |
Температура воздуха на выходе, °С | 37 | 33 | 28 | 23 | 33 | 29 | 23 | 18 | 30 | 25 | 19 | 14 |
Объем потребляемого теплоносителя, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,4 | 1,6 | 1,7 | 1,4 | 1,6 | 1,8 | 2,0 |
Гидравлические потери калорифера КФБ-2 А4, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,6 | 0,7 |
Коэффициент теплопередачи, Вт/(м²•°C) | 33,9 | 35,0 | 36,0 | 37,2 | 39,4 | 40,6 | 41,8 | 43,1 | 44,3 | 45,7 | 47,0 | 48,5 |
Скорость теплоносителя, м/сек | 0,12 | 0,13 | 0,14 | 0,16 | 0,13 | 0,15 | 0,17 | 0,20 | 0,16 | 0,18 | 0,20 | 0,23 |
Тепловая производительность, кВт | 23 | 26 | 29 | 33 | 27 | 31 | 35 | 40 | 32 | 36 | 41 | 46 |
Табличные показатели водяных калориферов КФБ-2 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-2, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
