Калорифер КФБ-6
Производство и сфера применения калорифера КФБ-7
Калорифер КФБ-6 А - биметаллический паровой и водяной теплообменник со спирально-накатным алюминиевым оребрением теплоотдающих элементов, предназначенный для обеспечения нагрева воздуха, поступающего в систему вентиляции и кондиционирования здания. Воздухонагреватели КФБ-6 А применяются как в индивидуальном порядке, так и в компоновке типовых воздушно-отопительных калориферных установок различного назначения, работающих с теплоносителем пар или высокотемпературная вода. Изготовление и приемо-сдаточные испытания калориферов КФБ-6 А осуществляются в соответствии с основными требованиями ТУ 4863-002-55613706-02 с гидравлической проверкой каждого воздухоподогревателя. Теплообменники эксплуатируются в условиях умеренного и холодного климата (УХЛ) категории размещения 3 по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.
Калорифер КФБ-6 А3 и КФБ-6 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.
Калорифер КФБ-6 А3 и КФБ-6 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-6
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-6 А | |||
|---|---|---|---|
| КФБ-6 А3 паровой | КФС-6 паровой | К3ПП-6 | КФСО-6 паровой |
| КФБ-6 А4 паровой | КФБ-6 паровой | К4ПП-6 | КФБО-6 паровой |
По габаритным размерам биметаллические калориферы КФБ-6 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 6-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-6 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-6 А3 | 5500 | 143 | 19.4 | 72 |
| КФБ-6 А4 | 155 | 25.6 | 96 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-6 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-6, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 860 | 906 | 930 | 995 | 600 | 646 | 670 | 512 | 50 |
Материал изготовления калориферов КФБ-6 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-6 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-6 А3 | 0.516 | 19.4 | 0.00379 | 0.00221 | 0.01077 |
| КФБ-6 А4 | 25.6 | 0.00523 | 0.01418 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-6 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 45 | 39 | 34 | 28 | 35 | 29 | 23 | 17 | 28 | 21 | 15 | 8 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,66 | 3,76 | 3,87 | 3,99 | 5,42 | 5,58 | 5,74 | 5,92 | 7,54 | 7,78 | 8,02 | 8,29 |
| Аэродинамическое сопротивление, Па | 71 | 75 | 79 | 84 | 149 | 157 | 166 | 175 | 275 | 292 | 309 | 328 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,9 | 77,9 | 78,8 | 79,8 | 91,1 | 92,2 | 93,4 | 94,7 | 105,1 | 106,5 | 107,9 | 109,4 |
| Расход пара калорифером КФБ-6 А3, кг/час | 197 | 219 | 239 | 261 | 252 | 277 | 303 | 330 | 304 | 336 | 366 | 400 |
| Тепловая производительность (мощность), кВт | 124 | 137 | 150 | 164 | 158 | 174 | 190 | 207 | 191 | 211 | 230 | 251 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 56 | 51 | 46 | 40 | 46 | 39 | 33 | 27 | 37 | 30 | 23 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,59 | 3,68 | 3,78 | 3,90 | 5,31 | 5,48 | 5,64 | 5,81 | 7,42 | 7,65 | 7,90 | 8,16 |
| Аэродинамическое сопротивление, Па | 69 | 72 | 76 | 80 | 143 | 152 | 160 | 169 | 267 | 283 | 300 | 319 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,3 | 77,1 | 78,0 | 79,0 | 90,3 | 91,5 | 92,7 | 93,9 | 104,3 | 105,7 | 107,2 | 108,7 |
| Расход пара калорифером КФБ-6 А3, кг/час | 235 | 256 | 277 | 300 | 297 | 326 | 353 | 381 | 362 | 395 | 429 | 464 |
| Тепловая производительность (мощность), кВт | 144 | 156 | 169 | 183 | 182 | 199 | 216 | 233 | 221 | 241 | 262 | 284 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 59 | 53 | 48 | 52 | 46 | 40 | 33 | 43 | 36 | 29 | 22 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,54 | 3,63 | 3,74 | 3,84 | 5,26 | 5,41 | 5,57 | 5,74 | 7,34 | 7,57 | 7,81 | 8,07 |
| Аэродинамическое сопротивление, Па | 67 | 71 | 74 | 78 | 141 | 148 | 156 | 166 | 262 | 277 | 294 | 312 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,8 | 76,7 | 77,6 | 78,5 | 89,9 | 91,0 | 92,2 | 93,4 | 103,9 | 105,2 | 106,6 | 108,1 |
| Расход пара калорифером КФБ-6 А3, кг/час | 260 | 280 | 303 | 325 | 330 | 357 | 385 | 416 | 400 | 434 | 469 | 505 |
| Тепловая производительность (мощность), кВт | 156 | 168 | 182 | 196 | 198 | 215 | 231 | 250 | 240 | 261 | 282 | 303 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 75 | 69 | 64 | 58 | 90 | 85 | 79 | 73 | 89 | 83 | 77 | 70 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,48 | 3,57 | 3,67 | 3,77 | 4,56 | 4,67 | 4,79 | 4,91 | 6,19 | 6,34 | 6,50 | 6,68 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 72 | 76 | 108 | 113 | 118 | 124 | 191 | 199 | 209 | 219 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,2 | 76,1 | 77,0 | 77,9 | 84,6 | 85,4 | 86,4 | 87,3 | 96,5 | 97,5 | 98,5 | 99,7 |
| Расход пара калорифером КФБ-6 А3, кг/час | 294 | 317 | 339 | 364 | 248 | 271 | 296 | 322 | 272 | 300 | 328 | 360 |
| Тепловая производительность (мощность), кВт | 172 | 186 | 199 | 213 | 145 | 159 | 173 | 189 | 159 | 175 | 192 | 211 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 83 | 77 | 72 | 66 | 97 | 92 | 86 | 80 | 95 | 89 | 83 | 76 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,43 | 3,52 | 3,61 | 3,72 | 4,52 | 4,62 | 4,73 | 4,85 | 6,14 | 6,28 | 6,44 | 6,61 |
| Аэродинамическое сопротивление, Па | 63 | 67 | 70 | 74 | 106 | 110 | 116 | 121 | 187 | 196 | 205 | 215 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,8 | 75,7 | 76,5 | 77,4 | 84,2 | 85,0 | 85,9 | 86,9 | 96,1 | 97,1 | 98,1 | 99,3 |
| Расход пара калорифером КФБ-6 А3, кг/час | 320 | 344 | 367 | 392 | 278 | 302 | 328 | 354 | 308 | 337 | 367 | 399 |
| Тепловая производительность (мощность), кВт | 184 | 197 | 210 | 225 | 160 | 173 | 188 | 203 | 177 | 193 | 210 | 229 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 94 | 89 | 83 | 77 | 107 | 102 | 96 | 90 | 104 | 98 | 91 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,37 | 3,45 | 3,55 | 3,65 | 4,45 | 4,55 | 4,66 | 4,78 | 6,06 | 6,20 | 6,36 | 6,52 |
| Аэродинамическое сопротивление, Па | 61 | 64 | 67 | 71 | 103 | 107 | 112 | 118 | 183 | 191 | 200 | 210 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,2 | 75,0 | 75,9 | 76,8 | 83,7 | 84,5 | 85,4 | 86,3 | 95,6 | 96,5 | 97,6 | 98,7 |
| Расход пара калорифером КФБ-6 А3, кг/час | 362 | 384 | 410 | 436 | 325 | 349 | 377 | 404 | 364 | 394 | 427 | 459 |
| Тепловая производительность (мощность), кВт | 201 | 213 | 228 | 242 | 181 | 194 | 209 | 225 | 202 | 219 | 237 | 255 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-6 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 51 | 47 | 42 | 37 | 42 | 37 | 31 | 25 | 35 | 29 | 22 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,62 | 3,71 | 3,81 | 3,92 | 5,35 | 5,50 | 5,66 | 5,83 | 7,45 | 7,67 | 7,91 | 8,16 |
| Аэродинамическое сопротивление, Па | 93 | 98 | 103 | 108 | 192 | 202 | 213 | 226 | 354 | 374 | 396 | 420 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 67,2 | 67,9 | 68,8 | 69,6 | 80,1 | 81,1 | 82,2 | 83,3 | 93,1 | 94,3 | 95,7 | 97,0 |
| Расход пара калорифером КФБ-6 А4, кг/час | 216 | 237 | 260 | 284 | 278 | 305 | 335 | 367 | 339 | 374 | 412 | 449 |
| Тепловая производительность (мощность), кВт | 136 | 148 | 163 | 178 | 174 | 191 | 210 | 230 | 213 | 234 | 259 | 282 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 60 | 55 | 50 | 53 | 48 | 42 | 36 | 45 | 38 | 32 | 26 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,54 | 3,63 | 3,72 | 3,83 | 5,25 | 5,39 | 5,55 | 5,71 | 7,32 | 7,54 | 7,77 | 8,00 |
| Аэродинамическое сопротивление, Па | 90 | 94 | 98 | 104 | 186 | 195 | 205 | 217 | 343 | 363 | 383 | 405 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,5 | 67,2 | 68,0 | 68,9 | 79,5 | 80,4 | 81,5 | 82,6 | 92,3 | 93,6 | 94,9 | 96,2 |
| Расход пара калорифером КФБ-6 А4, кг/час | 256 | 277 | 301 | 326 | 330 | 358 | 390 | 422 | 403 | 442 | 479 | 517 |
| Тепловая производительность (мощность), кВт | 156 | 169 | 184 | 199 | 202 | 219 | 238 | 258 | 247 | 270 | 293 | 316 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 73 | 68 | 63 | 58 | 61 | 55 | 49 | 44 | 51 | 45 | 38 | 32 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,49 | 3,58 | 3,67 | 3,77 | 5,18 | 5,32 | 5,48 | 5,63 | 7,24 | 7,45 | 7,68 | 7,91 |
| Аэродинамическое сопротивление, Па | 87 | 91 | 96 | 101 | 181 | 190 | 201 | 211 | 337 | 354 | 375 | 396 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,1 | 66,8 | 67,6 | 68,4 | 79,0 | 80,0 | 81,0 | 82,0 | 91,9 | 93,1 | 94,4 | 95,7 |
| Расход пара калорифером КФБ-6 А4, кг/час | 281 | 305 | 329 | 354 | 363 | 395 | 427 | 457 | 448 | 484 | 525 | 564 |
| Тепловая производительность (мощность), кВт | 169 | 183 | 198 | 213 | 218 | 237 | 256 | 275 | 269 | 291 | 316 | 339 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 85 | 80 | 75 | 77 | 97 | 92 | 87 | 82 | 95 | 89 | 84 | 78 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,42 | 3,51 | 3,60 | 3,55 | 4,52 | 4,62 | 4,73 | 4,84 | 6,14 | 6,28 | 6,43 | 6,59 |
| Аэродинамическое сопротивление, Па | 84 | 88 | 92 | 90 | 141 | 147 | 153 | 160 | 248 | 259 | 270 | 283 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,5 | 66,2 | 67,0 | 66,6 | 74,2 | 75,0 | 75,8 | 76,6 | 85,3 | 86,2 | 87,1 | 88,1 |
| Расход пара калорифером КФБ-6 А4, кг/час | 318 | 343 | 368 | 356 | 272 | 299 | 326 | 353 | 303 | 336 | 367 | 401 |
| Тепловая производительность (мощность), кВт | 186 | 201 | 215 | 209 | 159 | 175 | 191 | 207 | 177 | 197 | 215 | 235 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 93 | 88 | 83 | 78 | 105 | 100 | 95 | 89 | 102 | 96 | 91 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,38 | 3,46 | 3,55 | 3,64 | 4,46 | 4,56 | 4,67 | 4,79 | 6,07 | 6,22 | 6,36 | 6,52 |
| Аэродинамическое сопротивление, Па | 82 | 86 | 90 | 94 | 138 | 143 | 149 | 157 | 243 | 254 | 265 | 277 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,1 | 65,8 | 66,6 | 67,3 | 73,8 | 74,6 | 75,4 | 76,2 | 84,9 | 85,8 | 86,7 | 87,6 |
| Расход пара калорифером КФБ-6 А4, кг/час | 348 | 373 | 399 | 425 | 305 | 332 | 360 | 390 | 343 | 376 | 408 | 443 |
| Тепловая производительность (мощность), кВт | 200 | 214 | 229 | 244 | 175 | 190 | 206 | 224 | 197 | 216 | 234 | 254 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 5500 | 8000 | 11000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 106 | 101 | 96 | 91 | 116 | 111 | 106 | 100 | 112 | 106 | 100 | 94 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,31 | 3,39 | 3,47 | 3,56 | 4,39 | 4,49 | 4,59 | 4,70 | 5,99 | 6,13 | 6,27 | 6,43 |
| Аэродинамическое сопротивление, Па | 79 | 83 | 86 | 91 | 134 | 139 | 145 | 152 | 237 | 247 | 258 | 270 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,5 | 65,2 | 65,9 | 66,7 | 73,3 | 74,0 | 74,8 | 75,6 | 84,3 | 85,2 | 86,1 | 87,1 |
| Расход пара калорифером КФБ-6 А4, кг/час | 390 | 416 | 443 | 470 | 356 | 384 | 413 | 445 | 404 | 439 | 475 | 512 |
| Тепловая производительность (мощность), кВт | 216 | 231 | 246 | 261 | 198 | 213 | 229 | 247 | 224 | 244 | 264 | 284 |

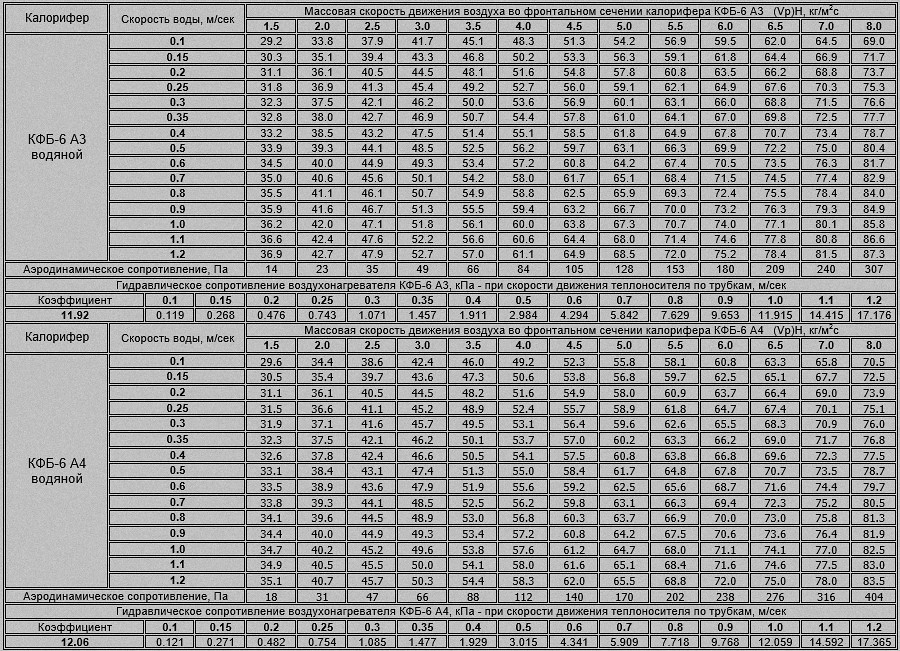

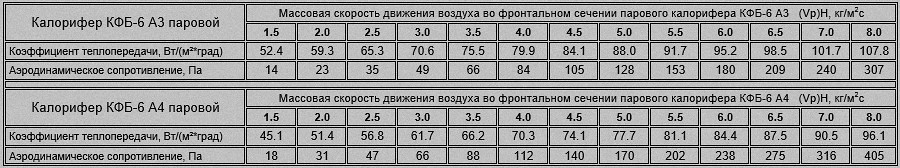

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-6 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.

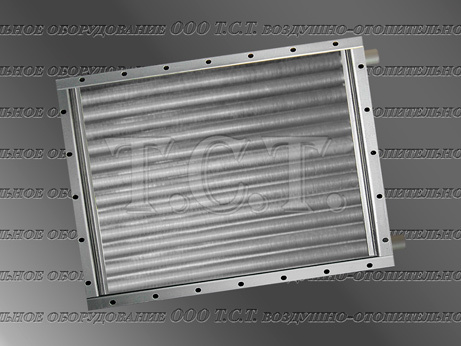

Технические характеристики водяного калорифера КФБ-6
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-6 А | ||||
|---|---|---|---|---|
| КФБ-6 А3 водяной | КМС-6 | КФС-6 водяной | К3ВП-6 | КФСО-6 водяной |
| КФБ-6 А4 водяной | КМБ-6 | КФБ-6 водяной | К4ВП-6 | КФБО-6 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-6 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-6 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-6 А3 | 5500 | 120 | 19.4 | 72 |
| КФБ-6 А4 | 147 | 25.6 | 96 | |

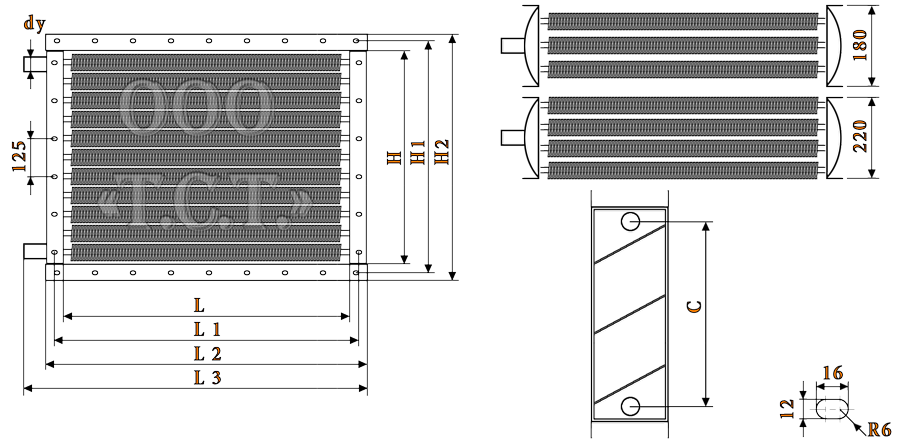

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-6, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 860 | 906 | 930 | 995 | 600 | 646 | 670 | 512 | 50 |
Данные для расчета и подбора водяного калорифера КФБ-6 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-6 А3 | 0.516 | 19.4 | 0.00379 | 0.00221 | 0.00180 |
| КФБ-6 А4 | 25.6 | 0.00523 | 0.00236 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-6 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 2500 до 6000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5500 | 6000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,00 | 3,06 | 3,12 | 3,19 | 4,13 | 4,21 | 4,30 | 4,39 | 4,50 | 4,59 | 4,69 | 4,79 |
| Аэродинамическое сопротивление, Па | 50 | 51 | 53 | 55 | 90 | 93 | 97 | 100 | 105 | 109 | 114 | 118 |
| t воздуха на выходе из воздухонагревателя, °С | 31 | 28 | 25 | 22 | 27 | 23 | 20 | 17 | 25 | 22 | 18 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 0,9 | 1,0 | 1,0 | 1,1 | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,2 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,3 | 44,0 | 44,7 | 45,4 | 52,1 | 52,9 | 53,7 | 54,6 | 54,7 | 55,6 | 56,5 | 57,4 |
| Скорость теплоносителя в калорифере КФБ-6 А3, м/сек | 0,15 | 0,16 | 0,17 | 0,18 | 0,18 | 0,19 | 0,21 | 0,22 | 0,19 | 0,21 | 0,22 | 0,23 |
| Производительность по теплу, кВт | 82 | 86 | 91 | 97 | 101 | 107 | 113 | 120 | 107 | 114 | 120 | 127 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4500 | 5500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,62 | 2,68 | 2,73 | 2,79 | 3,38 | 3,44 | 3,51 | 3,59 | 4,13 | 4,21 | 4,30 | 4,39 |
| Аэродинамическое сопротивление, Па | 39 | 40 | 42 | 43 | 62 | 64 | 66 | 69 | 90 | 93 | 97 | 100 |
| t воздуха на выходе из теплообменника, °С | 31 | 28 | 25 | 22 | 27 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,2 | 1,2 | 1,2 | 1,3 | 1,4 | 1,4 | 1,4 | 1,5 | 1,6 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,6 | 0,6 | 0,7 | 0,8 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,9 | 41,5 | 42,2 | 42,9 | 47,3 | 48,1 | 48,8 | 49,6 | 53,1 | 54,0 | 54,9 | 55,7 |
| Скорость теплоносителя, м/сек | 0,17 | 0,18 | 0,19 | 0,20 | 0,20 | 0,21 | 0,22 | 0,24 | 0,23 | 0,24 | 0,26 | 0,27 |
| Производительность по теплу КФБ-6 А3, кВт | 71 | 75 | 80 | 84 | 84 | 89 | 95 | 100 | 96 | 102 | 108 | 115 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,25 | 2,29 | 2,34 | 2,39 | 3,00 | 3,06 | 3,12 | 3,19 | 3,75 | 3,83 | 3,91 | 3,99 |
| Аэродинамическое сопротивление, Па | 29 | 30 | 31 | 32 | 50 | 51 | 53 | 55 | 75 | 78 | 81 | 84 |
| t воздуха на выходе из воздухоподогревателя, °С | 31 | 29 | 26 | 23 | 27 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 1,2 | 1,2 | 1,3 | 1,4 | 1,4 | 1,5 | 1,6 | 1,7 | 1,6 | 1,7 | 1,8 | 1,9 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,7 | 0,8 | 0,9 | 0,9 | 1,0 | 1,1 | 1,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,2 | 38,8 | 39,5 | 40,1 | 45,2 | 45,9 | 46,6 | 47,4 | 51,4 | 52,2 | 53,1 | 54,0 |
| Скорость теплоносителя, м/сек | 0,19 | 0,20 | 0,21 | 0,23 | 0,23 | 0,25 | 0,26 | 0,28 | 0,27 | 0,29 | 0,31 | 0,33 |
| Тепловой поток воздухонагревателя КФБ-6 А3, кВт | 61 | 65 | 69 | 73 | 75 | 79 | 84 | 89 | 87 | 92 | 98 | 104 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,87 | 1,91 | 1,95 | 1,99 | 2,62 | 2,68 | 2,73 | 2,79 | 3,38 | 3,44 | 3,51 | 3,59 |
| Аэродинамическое сопротивление, Па | 21 | 22 | 23 | 24 | 39 | 40 | 42 | 43 | 62 | 64 | 66 | 69 |
| Температура воздуха на выходе из калорифера, °С | 33 | 30 | 28 | 25 | 28 | 25 | 22 | 19 | 24 | 21 | 18 | 15 |
| Расход горячей воды калорифером КФБ-6 А3, м³/ч | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 | 1,9 | 1,9 | 2,0 | 2,2 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 | 0,9 | 1,1 | 1,2 | 1,2 | 1,3 | 1,5 | 1,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,1 | 35,7 | 36,2 | 36,8 | 42,7 | 43,4 | 44,1 | 44,8 | 49,4 | 50,2 | 51,0 | 51,8 |
| Скорость теплоносителя в трубках, м/сек | 0,21 | 0,22 | 0,24 | 0,25 | 0,26 | 0,28 | 0,30 | 0,32 | 0,31 | 0,34 | 0,36 | 0,38 |
| Тепловая мощность воздухонагревателя, кВт | 52 | 56 | 59 | 63 | 66 | 71 | 75 | 80 | 79 | 84 | 89 | 95 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,87 | 1,91 | 1,95 | 1,99 | 2,25 | 2,29 | 2,34 | 2,39 | 2,62 | 2,68 | 2,73 | 2,79 |
| Аэродинамические потери калорифера КФБ-6 А3, Па | 21 | 22 | 23 | 24 | 29 | 30 | 31 | 32 | 39 | 40 | 42 | 43 |
| t воздуха на выходе из теплообменника, °С | 32 | 29 | 27 | 24 | 29 | 26 | 24 | 21 | 27 | 24 | 21 | 18 |
| Расход теплоносителя калорифером, м³/ч | 1,7 | 1,8 | 2,0 | 2,1 | 2,0 | 2,1 | 2,3 | 2,4 | 2,2 | 2,3 | 2,5 | 2,6 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,1 | 1,2 | 1,4 | 1,2 | 1,4 | 1,6 | 1,8 | 1,5 | 1,8 | 2,0 | 2,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,1 | 36,7 | 37,3 | 37,9 | 40,1 | 40,8 | 41,5 | 42,2 | 43,9 | 44,7 | 45,4 | 46,1 |
| Скорость теплоносителя, м/сек | 0,28 | 0,30 | 0,32 | 0,34 | 0,32 | 0,35 | 0,37 | 0,39 | 0,36 | 0,39 | 0,41 | 0,44 |
| Производительность по теплу, кВт | 51 | 55 | 58 | 62 | 58 | 62 | 66 | 71 | 65 | 69 | 74 | 79 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,87 | 1,91 | 1,95 | 1,99 | 2,25 | 2,29 | 2,34 | 2,39 | 2,62 | 2,68 | 2,73 | 2,79 |
| Воздушное сопротивление, Па | 21 | 22 | 23 | 24 | 29 | 30 | 31 | 32 | 39 | 40 | 42 | 43 |
| Температура воздуха на выходе, °С | 31 | 29 | 26 | 24 | 29 | 26 | 23 | 20 | 26 | 24 | 21 | 18 |
| Объем потребляемого теплоносителя, м³/ч | 2,1 | 2,3 | 2,4 | 2,6 | 2,4 | 2,6 | 2,8 | 3,0 | 2,7 | 2,9 | 3,1 | 3,3 |
| Гидравлические потери калорифера КФБ-6 А3, кПа | 1,4 | 1,7 | 1,9 | 2,2 | 1,9 | 2,2 | 2,5 | 2,8 | 2,4 | 2,7 | 3,2 | 3,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,8 | 37,4 | 38,1 | 38,7 | 41,0 | 41,6 | 42,3 | 43,0 | 44,8 | 45,6 | 46,3 | 47,1 |
| Скорость теплоносителя, м/сек | 0,35 | 0,37 | 0,40 | 0,43 | 0,40 | 0,43 | 0,45 | 0,48 | 0,44 | 0,48 | 0,51 | 0,54 |
| Тепловая производительность, кВт | 51 | 54 | 58 | 62 | 58 | 62 | 66 | 70 | 64 | 69 | 73 | 78 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-6 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 3000 до 6700 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5500 | 6700 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,38 | 3,52 | 3,67 | 3,84 | 4,13 | 4,30 | 4,49 | 4,69 | 5,03 | 5,24 | 5,46 | 5,71 |
| Аэродинамическое сопротивление, Па | 82 | 89 | 96 | 104 | 119 | 128 | 139 | 151 | 172 | 185 | 200 | 217 |
| t воздуха на выходе из воздухонагревателя, °С | 41 | 36 | 30 | 24 | 37 | 32 | 26 | 20 | 34 | 28 | 22 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,2 | 1,3 | 1,5 | 1,7 | 1,4 | 1,5 | 1,7 | 1,9 | 1,6 | 1,8 | 1,9 | 2,1 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,7 | 0,5 | 0,6 | 0,7 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,5 | 47,8 | 49,2 | 50,7 | 52,1 | 53,6 | 55,1 | 56,8 | 58,2 | 59,2 | 61,9 | 63,5 |
| Скорость теплоносителя в калорифере КФБ-6 А4, м/сек | 0,15 | 0,17 | 0,19 | 0,21 | 0,17 | 0,20 | 0,22 | 0,24 | 0,20 | 0,22 | 0,25 | 0,28 |
| Производительность по теплу, кВт | 109 | 122 | 135 | 150 | 125 | 140 | 155 | 172 | 143 | 159 | 177 | 196 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,00 | 3,13 | 3,26 | 3,41 | 3,76 | 3,91 | 4,08 | 4,26 | 4,51 | 4,69 | 4,89 | 5,11 |
| Аэродинамическое сопротивление, Па | 66 | 71 | 77 | 84 | 100 | 108 | 116 | 126 | 140 | 151 | 163 | 177 |
| t воздуха на выходе из теплообменника, °С | 40 | 35 | 29 | 24 | 36 | 30 | 25 | 19 | 33 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,4 | 1,6 | 1,7 | 1,9 | 1,6 | 1,8 | 1,9 | 2,3 | 1,8 | 2,1 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,7 | 0,5 | 0,6 | 0,8 | 0,9 | 0,6 | 0,8 | 1,0 | 1,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,1 | 45,4 | 46,7 | 48,2 | 50,0 | 51,5 | 53,0 | 54,6 | 55,5 | 57,1 | 58,8 | 60,6 |
| Скорость теплоносителя, м/сек | 0,17 | 0,19 | 0,22 | 0,24 | 0,20 | 0,23 | 0,25 | 0,28 | 0,23 | 0,26 | 0,29 | 0,32 |
| Производительность по теплу КФБ-6 А4, кВт | 95 | 106 | 119 | 132 | 111 | 124 | 139 | 154 | 125 | 141 | 157 | 174 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4500 | 5500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,63 | 2,74 | 2,86 | 2,98 | 3,38 | 3,52 | 3,67 | 3,84 | 4,13 | 4,30 | 4,49 | 4,69 |
| Аэродинамическое сопротивление, Па | 52 | 56 | 60 | 65 | 82 | 89 | 96 | 104 | 119 | 128 | 139 | 151 |
| t воздуха на выходе из воздухоподогревателя, °С | 40 | 35 | 29 | 24 | 35 | 30 | 24 | 19 | 32 | 26 | 20 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 1,6 | 1,8 | 2,0 | 2,3 | 1,9 | 2,2 | 2,4 | 2,7 | 2,2 | 2,5 | 2,8 | 3,1 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,7 | 0,8 | 1,1 | 1,3 | 0,9 | 1,1 | 1,4 | 1,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,5 | 42,8 | 44,0 | 45,4 | 47,9 | 49,3 | 50,8 | 52,3 | 53,6 | 55,2 | 56,9 | 58,6 |
| Скорость теплоносителя, м/сек | 0,20 | 0,22 | 0,25 | 0,28 | 0,24 | 0,27 | 0,30 | 0,33 | 0,27 | 0,31 | 0,34 | 0,38 |
| Тепловой поток воздухонагревателя КФБ-6 А4, кВт | 82 | 93 | 104 | 116 | 98 | 111 | 124 | 138 | 113 | 127 | 143 | 159 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,25 | 2,35 | 2,45 | 2,56 | 3,00 | 3,13 | 3,26 | 3,41 | 3,76 | 3,91 | 4,08 | 4,26 |
| Аэродинамическое сопротивление, Па | 39 | 42 | 45 | 49 | 66 | 71 | 77 | 84 | 100 | 108 | 116 | 126 |
| Температура воздуха на выходе из калорифера, °С | 40 | 36 | 31 | 26 | 36 | 30 | 25 | 20 | 32 | 26 | 21 | 15 |
| Расход горячей воды калорифером КФБ-6 А4, м³/ч | 1,8 | 2,0 | 2,3 | 2,5 | 2,2 | 2,5 | 2,8 | 3,1 | 2,6 | 2,9 | 3,2 | 3,6 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,7 | 0,9 | 1,2 | 0,9 | 1,1 | 1,4 | 1,8 | 1,2 | 1,5 | 1,9 | 2,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,6 | 39,8 | 41,0 | 42,2 | 45,4 | 46,8 | 48,2 | 49,7 | 51,6 | 53,1 | 54,7 | 56,4 |
| Скорость теплоносителя в трубках, м/сек | 0,22 | 0,25 | 0,28 | 0,31 | 0,27 | 0,31 | 0,34 | 0,39 | 0,32 | 0,36 | 0,40 | 0,45 |
| Тепловая мощность воздухонагревателя, кВт | 72 | 81 | 91 | 102 | 88 | 99 | 112 | 125 | 103 | 116 | 130 | 146 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,25 | 2,35 | 2,45 | 2,56 | 3,00 | 3,13 | 3,26 | 3,41 | 3,76 | 3,91 | 4,08 | 4,26 |
| Аэродинамические потери калорифера КФБ-6 А4, Па | 39 | 42 | 45 | 49 | 66 | 71 | 77 | 84 | 100 | 108 | 116 | 126 |
| t воздуха на выходе из теплообменника, °С | 39 | 34 | 29 | 24 | 34 | 29 | 24 | 18 | 30 | 25 | 19 | 14 |
| Расход теплоносителя калорифером, м³/ч | 2,4 | 2,8 | 3,1 | 3,5 | 3,0 | 3,4 | 3,8 | 4,2 | 3,5 | 3,9 | 4,4 | 5,0 |
| Гидравлическое сопротивление, кПа | 1,0 | 1,4 | 1,7 | 2,2 | 1,6 | 2,1 | 2,7 | 3,3 | 2,2 | 2,9 | 3,6 | 4,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,4 | 40,6 | 41,8 | 43,1 | 46,4 | 47,8 | 49,2 | 50,7 | 52,6 | 54,2 | 55,8 | 57,6 |
| Скорость теплоносителя, м/сек | 0,30 | 0,34 | 0,38 | 0,43 | 0,36 | 0,42 | 0,47 | 0,53 | 0,43 | 0,49 | 0,55 | 0,61 |
| Производительность по теплу, кВт | 69 | 79 | 89 | 100 | 85 | 97 | 109 | 122 | 100 | 113 | 128 | 143 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 3000 | 4000 | 4500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,25 | 2,35 | 2,45 | 2,56 | 3,00 | 3,13 | 3,26 | 3,41 | 3,38 | 3,52 | 3,67 | 3,84 |
| Воздушное сопротивление, Па | 39 | 42 | 45 | 49 | 66 | 71 | 77 | 84 | 82 | 89 | 96 | 104 |
| Температура воздуха на выходе, °С | 38 | 33 | 28 | 24 | 33 | 28 | 23 | 18 | 31 | 26 | 21 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 3,0 | 3,4 | 3,8 | 4,3 | 3,7 | 4,2 | 4,7 | 5,2 | 4,0 | 4,5 | 5,1 | 5,7 |
| Гидравлические потери калорифера КФБ-6 А4, кПа | 1,6 | 2,1 | 2,7 | 3,4 | 2,4 | 3,2 | 4,1 | 5,1 | 2,9 | 3,8 | 4,8 | 6,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,9 | 41,1 | 42,4 | 43,7 | 47,0 | 48,4 | 49,9 | 51,5 | 50,3 | 51,8 | 53,4 | 55,0 |
| Скорость теплоносителя, м/сек | 0,36 | 0,42 | 0,47 | 0,53 | 0,45 | 0,51 | 0,58 | 0,65 | 0,49 | 0,56 | 0,63 | 0,71 |
| Тепловая производительность, кВт | 68 | 78 | 88 | 99 | 84 | 96 | 108 | 121 | 91 | 104 | 117 | 132 |
Табличные показатели водяных калориферов КФБ-6 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-6, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
