Калорифер КСк 3-12
Производство и сфера применения водяного калорифера КСк 3-12
Калорифер КСк 3-12 водяной осуществляет нагрев рециркуляционного, внешнего или смешанного воздуха для отопления помещений промышленного и сельскохозяйственного назначения, а также в отопительно-вентиляционных системах зданий. Производство калориферов КСк 3-12-02ХЛ3 осуществляется согласно техническим характеристикам по ТУ 4863-002-55613706-02. После изготовления калориферы испытываются на герметичность пробным гидравлическим давлением 1.5 МПа. Климатическое размещение воздухонагревателей по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: промышленные предприятия, хозяйственно-бытовые здания, животноводческие фермы и т. д.

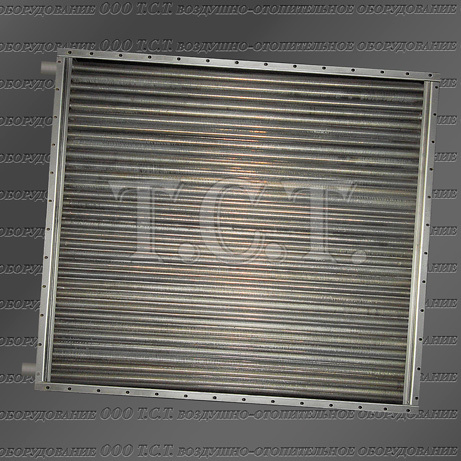

Конструкция и технические характеристики калорифера КСк 3-12
Конструктивно калорифер КСк 3-12 представляет собой теплообменник рекуперативного типа, оснащенный трубными решетками, теплоотдающими элементами, распределительно-сборочными крышками с перегородками, патрубками и съемными боковыми щитками. Теплопередающая поверхность калориферов изготавливается из металлических электросварных труб (по ГОСТ 10704-91) диаметром 16 х 1.6 мм или стальных цельнотянутых бесшовных холоднодеформированных труб (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм. Оребренные трубки своими конусами ввариваются во внутренние стороны трубных решеток, и наряду с коллекторами и патрубками образуют единый гидравлический тракт.
Теплоноситель - горячая, перегретая вода. Три ряда теплоотдающих элементов. Трубки расположены в шахматном порядке. Ходов по теплоносителю – четыре. Особенное внимание следует обратить на опасность замораживания воздухонагревателя. При замерзании воды происходит ее расширение и разрыв несущих элементов и распределительных коллекторов. Дальнейшая эксплуатация теплообменника при этом становится невозможным. Подобная ситуация может возникнуть по ряду причин. Среди них неравномерность обдува поверхности нагрева вентилятором, низкая температура обратной подачи воды, загрязнение и зарастание накипью трубок теплового модуля, выбор нагревателя с большим запасом по мощности (трудности обычно возникают в переходный период года, когда требуется прогрев помещения на небольшую разницу температур). Довольно часто замерзание внутренних несущих полостей калорифера КСк происходит из-за аварийного отключения электричества и остановки циркуляционного насоса для подачи теплоносителя. Выходом в данной ситуации может служить подключение к насосу источника бесперебойного питания.
| Основные технические характеристики водяного воздухонагревателя КСк 3-12-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 25000 | 576 | 129.9 | 242 |
Производительность по воздуху - 25000 м³/ч. Тепловая мощность - 576 кВт. Площадь поверхности теплообмена – 129.9 м². Вместимость (объем) воздухонагревателя КСк 3-12 – 28.6 литра. Вес (масса) калорифера (не более) - 242 кг. Габариты по контуру - 1727 х 1575 х 180 мм. Количество трубок с теплоносителем – 107 шт. Длина металлической трубки – 1669 мм. Длина спирально-накатного алюминиевого оребрения – 1629 мм. Диаметр патрубков – 50 мм.

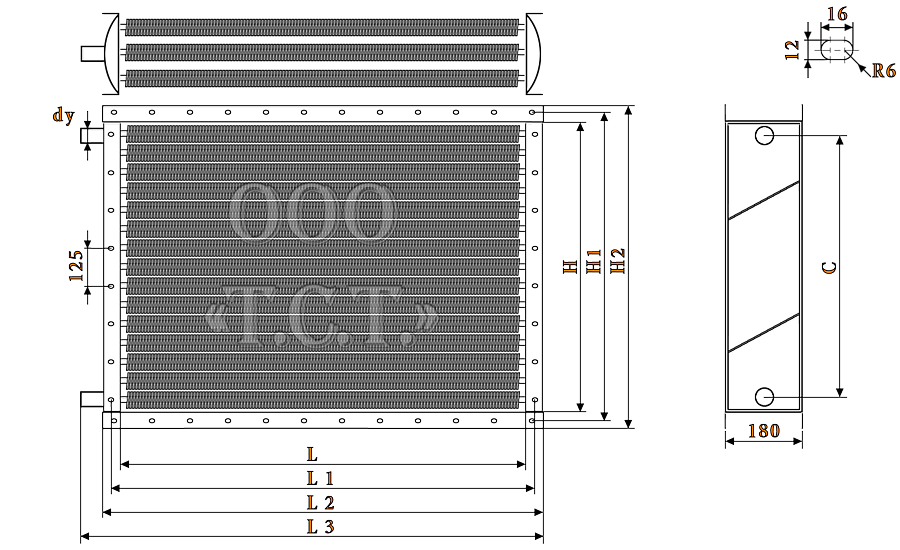

Габаритные и присоединительные размеры калорифера КСк 3-12
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-12, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1774 | 1503 | 1551 | 1575 | 1392 | 50 |
Габаритные размеры теплообменника КСк 3 12: L - 1655 мм (длина трубок до решеток - внутренняя длина воздухоподогревателя), L1 - 1703 мм (расстояние между монтажными отверстиями), L2 - 1727 мм (полная длина КСк 3 12 - без патрубков), L3 - 1774 мм (полная длина воздухонагревателя - с патрубками), H - 1503 мм (внутренняя ширина воздухоподогревателя), H1 - 1551 мм (расстояние между присоединительными отверстиями), H2 - 1575 мм (полная водяного теплообменника КСк 3 12), С - 1392 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-12
| Технические данные калорифера КСк 3-12 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 3 | 1.655 | 2.488 | 129.9 | 0.00164 | 0.00221 | 0.00355 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 12 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 11000 до 50000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 40000 | 50000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,61 | 3,75 | 3,89 | 4,06 | 5,78 | 5,99 | 6,23 | 6,49 | 7,22 | 7,49 | 7,79 | 8,11 |
| Аэродинамическое сопротивление, Па | 64 | 68 | 73 | 79 | 150 | 161 | 173 | 186 | 226 | 242 | 260 | 280 |
| t воздуха на выходе из воздухонагревателя, °С | 48 | 43 | 38 | 33 | 41 | 36 | 30 | 24 | 38 | 32 | 26 | 20 |
| Расход теплоносителя, м³/ч | 4,8 | 5,5 | 6,2 | 7,0 | 6,6 | 7,5 | 8,5 | 9,6 | 7,6 | 8,7 | 9,8 | 11,0 |
| Гидравлическое сопротивление, кПа | 10,8 | 14,1 | 18,2 | 23,0 | 20,1 | 26,5 | 33,9 | 43,1 | 27,0 | 35,2 | 45,3 | 57,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,1 | 45,9 | 47,7 | 49,5 | 57,1 | 59,4 | 61,7 | 64,1 | 64,6 | 67,1 | 69,7 | 72,4 |
| Скорость теплоносителя в калорифере КСк 3-12, м/сек | 0,41 | 0,46 | 0,53 | 0,59 | 0,56 | 0,64 | 0,72 | 0,81 | 0,64 | 0,74 | 0,84 | 0,94 |
| Производительность по теплу, кВт | 444 | 508 | 577 | 649 | 606 | 695 | 787 | 886 | 701 | 802 | 910 | 1024 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 31500 | 40000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,61 | 3,75 | 3,89 | 4,06 | 4,55 | 4,72 | 4,91 | 5,11 | 5,78 | 5,99 | 6,23 | 6,49 |
| Аэродинамическое сопротивление, Па | 64 | 68 | 73 | 79 | 97 | 104 | 112 | 120 | 150 | 161 | 173 | 186 |
| t воздуха на выходе из теплообменника, °С | 46 | 41 | 36 | 31 | 43 | 37 | 32 | 27 | 39 | 34 | 28 | 22 |
| Расход теплоносителя, м³/ч | 6,1 | 7,0 | 8,0 | 9,0 | 7,1 | 8,2 | 9,3 | 10,5 | 8,3 | 9,6 | 10,9 | 12,3 |
| Гидравлическое сопротивление, кПа | 16,5 | 22,0 | 28,5 | 36,5 | 22,6 | 30,1 | 39,0 | 49,9 | 31,0 | 41,3 | 53,5 | 68,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 45,8 | 47,6 | 49,5 | 51,5 | 52,0 | 54,1 | 56,3 | 58,5 | 59,3 | 61,7 | 64,1 | 66,6 |
| Скорость теплоносителя, м/сек | 0,50 | 0,58 | 0,66 | 0,75 | 0,59 | 0,68 | 0,77 | 0,88 | 0,69 | 0,80 | 0,91 | 1,03 |
| Производительность по теплу калорифера КСк 3-12, кВт | 422 | 486 | 554 | 627 | 493 | 569 | 648 | 733 | 578 | 666 | 759 | 858 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 20000 | 25000 | 31500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,89 | 3,00 | 3,12 | 3,24 | 3,61 | 3,75 | 3,89 | 4,06 | 4,55 | 4,72 | 4,91 | 5,01 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 49 | 52 | 64 | 68 | 73 | 79 | 97 | 104 | 112 | 116 |
| t воздуха на выходе из воздухоподогревателя, °С | 48 | 43 | 39 | 34 | 44 | 40 | 35 | 30 | 41 | 36 | 31 | 28 |
| Расход теплоносителя в калорифере КСк 3-12, м³/ч | 6,7 | 7,8 | 8,9 | 10,1 | 7,8 | 9,1 | 10,4 | 11,8 | 9,1 | 10,6 | 12,1 | 12,9 |
| Гидравлическое сопротивление, кПа | 19,5 | 26,2 | 34,5 | 44,4 | 26,5 | 35,8 | 46,8 | 60,6 | 36,3 | 48,9 | 64,4 | 73,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 42,1 | 43,9 | 45,6 | 47,5 | 47,6 | 49,6 | 51,6 | 53,7 | 54,1 | 56,4 | 58,7 | 59,8 |
| Скорость теплоносителя, м/сек | 0,55 | 0,63 | 0,73 | 0,83 | 0,64 | 0,74 | 0,85 | 0,97 | 0,75 | 0,87 | 1,00 | 1,07 |
| Тепловой поток, кВт | 349 | 404 | 463 | 526 | 407 | 472 | 540 | 614 | 476 | 552 | 633 | 674 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 18000 | 20000 | 22000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,60 | 2,70 | 2,80 | 2,92 | 2,89 | 3,00 | 3,12 | 3,24 | 3,18 | 3,30 | 3,43 | 3,57 |
| Аэродинамическое сопротивление КСк 3-12, Па | 35 | 37 | 40 | 43 | 42 | 45 | 49 | 52 | 50 | 54 | 58 | 62 |
| Температура воздуха на выходе из калорифера, °С | 48 | 44 | 40 | 35 | 47 | 42 | 38 | 33 | 45 | 41 | 36 | 32 |
| Расход горячей воды, м³/ч | 7,8 | 9,1 | 10,5 | 11,9 | 8,5 | 9,8 | 11,3 | 12,8 | 9,0 | 10,5 | 12,1 | 13,7 |
| Гидравлическое сопротивление, кПа | 26,1 | 35,4 | 46,7 | 60,6 | 30,4 | 41,0 | 54,4 | 70,5 | 34,8 | 47,1 | 62,2 | 80,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 41,2 | 43,0 | 44,7 | 46,5 | 43,7 | 45,5 | 47,4 | 49,3 | 46,1 | 48,0 | 50,0 | 52,0 |
| Скорость теплоносителя в трубках, м/сек | 0,63 | 0,74 | 0,85 | 0,97 | 0,68 | 0,79 | 0,92 | 1,03 | 0,73 | 0,85 | 0,98 | 1,10 |
| Тепловая мощность, кВт | 317 | 369 | 424 | 483 | 341 | 397 | 457 | 520 | 365 | 425 | 488 | 556 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,02 | 2,10 | 2,18 | 2,23 | 2,31 | 2,40 | 2,49 | 2,54 | 2,60 | 2,70 | 2,75 | 2,80 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 33 | 35 | 37 | 39 | 40 |
| t воздуха на выходе из теплообменника, °С | 51 | 47 | 43 | 42 | 49 | 45 | 41 | 39 | 47 | 43 | 41 | 39 |
| Расход теплоносителя калорифером КСк 3-12, м³/ч | 9,0 | 10,5 | 12,1 | 13,0 | 10,0 | 11,6 | 13,4 | 14,2 | 10,7 | 12,6 | 13,6 | 14,5 |
| Гидравлическое сопротивление, кПа | 33,6 | 46,4 | 61,7 | 70,7 | 41,2 | 56,2 | 75,2 | 85,5 | 48,5 | 66,6 | 77,5 | 88,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 37,7 | 39,4 | 41,0 | 41,8 | 40,6 | 42,4 | 44,2 | 45,1 | 43,4 | 45,3 | 46,3 | 47,2 |
| Скорость теплоносителя, м/сек | 0,72 | 0,85 | 0,98 | 1,03 | 0,80 | 0,93 | 1,08 | 1,15 | 0,86 | 1,01 | 1,09 | 1,17 |
| Производительность по теплу, кВт | 259 | 303 | 350 | 375 | 286 | 334 | 386 | 413 | 311 | 364 | 392 | 420 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-12 воздуха, м³/ч | 20000 | 22000 | 25000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,89 | 3,00 | 3,12 | 3,24 | 3,18 | 3,30 | 3,43 | 3,57 | 3,61 | 3,75 | 3,89 | 4,06 |
| Аэродинамические потери, Па | 42 | 45 | 49 | 52 | 50 | 54 | 58 | 62 | 64 | 68 | 73 | 79 |
| Температура выходящего нагретого воздуха, °С | 40 | 36 | 32 | 27 | 39 | 35 | 30 | 25 | 38 | 33 | 28 | 23 |
| Объем используемого теплоносителя, м³/ч | 7,3 | 8,7 | 10,1 | 11,6 | 7,8 | 9,2 | 10,8 | 12,4 | 8,5 | 10,1 | 11,8 | 13,5 |
| Гидравлические потери, кПа | 22,4 | 31,4 | 42,5 | 48,4 | 25,7 | 35,9 | 48,6 | 64,5 | 30,5 | 42,8 | 58,2 | 76,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 42,6 | 44,5 | 46,5 | 56,7 | 44,9 | 46,9 | 49,0 | 51,1 | 48,2 | 50,4 | 52,6 | 54,8 |
| Скорость теплоносителя, м/сек | 0,59 | 0,69 | 0,81 | 0,93 | 0,63 | 0,74 | 0,87 | 1,00 | 0,68 | 0,81 | 0,95 | 1,09 |
| Тепловая мощность воздухонагревателя, кВт | 296 | 350 | 408 | 470 | 316 | 374 | 436 | 502 | 345 | 409 | 476 | 548 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,02 | 2,10 | 2,18 | 2,27 | 2,31 | 2,40 | 2,49 | 2,60 | 2,60 | 2,70 | 2,80 | 2,86 |
| Воздушное сопротивление калорифера КСк 3 12, Па | 22 | 24 | 25 | 27 | 28 | 30 | 32 | 35 | 35 | 37 | 40 | 41 |
| t нагретого воздуха на выходе из теплообменника, °С | 47 | 44 | 40 | 36 | 45 | 42 | 38 | 34 | 44 | 40 | 36 | 34 |
| Расход теплоносителя, м³/ч | 8,4 | 9,8 | 11,5 | 13,1 | 9,2 | 10,9 | 12,6 | 14,5 | 10,0 | 11,8 | 13,7 | 14,7 |
| Сопротивление по воде, кПа | 29,0 | 40,3 | 54,8 | 71,9 | 35,3 | 49,2 | 66,4 | 88,1 | 41,9 | 58,2 | 78,6 | 90,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 37,2 | 38,9 | 40,6 | 42,3 | 40,1 | 41,9 | 43,7 | 45,6 | 42,9 | 44,8 | 46,7 | 47,7 |
| Скорость теплоносителя в трубках, м/сек | 0,67 | 0,79 | 0,92 | 1,05 | 0,74 | 0,87 | 1,01 | 1,17 | 0,80 | 0,95 | 1,10 | 1,18 |
| Производительность по теплу, кВт | 241 | 285 | 331 | 380 | 266 | 314 | 365 | 419 | 290 | 341 | 397 | 426 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 20000 | 23000 | 26000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,89 | 3,00 | 3,12 | 3,24 | 3,32 | 3,45 | 3,58 | 3,73 | 3,75 | 3,90 | 4,05 | 4,22 |
| Воздушное сопротивление, Па | 42 | 45 | 49 | 52 | 55 | 58 | 63 | 67 | 68 | 73 | 78 | 84 |
| Температура воздуха на выходе из КСк 3-12, °С | 37 | 33 | 29 | 24 | 36 | 31 | 27 | 22 | 34 | 30 | 25 | 20 |
| Объем потребляемого теплоносителя, м³/ч | 6,8 | 8,1 | 9,5 | 11,0 | 7,5 | 8,9 | 10,5 | 12,1 | 8,1 | 9,7 | 11,4 | 13,2 |
| Гидравлические потери калорифера КСк 3-12, кПа | 18,9 | 27,1 | 37,5 | 50,1 | 23,1 | 33,0 | 45,6 | 60,7 | 27,2 | 38,8 | 53,8 | 72,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 42,0 | 44,0 | 46,0 | 47,9 | 45,4 | 47,5 | 49,7 | 51,8 | 48,5 | 50,8 | 53,1 | 55,5 |
| Скорость теплоносителя, м/сек | 0,54 | 0,65 | 0,76 | 0,88 | 0,60 | 0,71 | 0,84 | 0,97 | 0,65 | 0,77 | 0,91 | 1,06 |
| Тепловая производительность, кВт | 273 | 327 | 384 | 444 | 301 | 360 | 423 | 489 | 327 | 391 | 460 | 533 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,02 | 2,10 | 2,18 | 2,23 | 2,31 | 2,40 | 2,44 | 2,49 | 2,60 | 2,65 | 2,70 | 2,75 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 28 | 30 | 31 | 32 | 35 | 36 | 37 | 39 |
| t воздуха на выходе из воздухоподогревателя, °С | 43 | 40 | 36 | 34 | 42 | 38 | 36 | 34 | 40 | 38 | 36 | 34 |
| Расход теплоносителя, м³/ч | 9,6 | 11,4 | 13,4 | 14,5 | 10,5 | 12,6 | 13,6 | 14,8 | 11,5 | 12,6 | 13,7 | 14,8 |
| Гидравлическое сопротивление, кПа | 37,5 | 53,5 | 74,1 | 86,3 | 45,8 | 65,0 | 76,7 | 89,9 | 54,3 | 65,0 | 77,5 | 91,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 38,0 | 39,8 | 41,6 | 42,5 | 41,0 | 42,9 | 43,9 | 44,9 | 43,8 | 44,9 | 45,9 | 46,9 |
| Скорость теплоносителя в калорифере КСк 3-12, м/сек | 0,76 | 0,91 | 1,07 | 1,15 | 0,84 | 1,00 | 1,09 | 1,18 | 0,92 | 1,00 | 1,09 | 1,19 |
| Тепловая мощность воздухонагревателя, кВт | 221 | 264 | 311 | 335 | 244 | 291 | 316 | 342 | 266 | 291 | 318 | 345 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 20000 | 22000 | 24000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,89 | 3,00 | 3,12 | 3,24 | 3,18 | 3,30 | 3,43 | 3,57 | 3,47 | 3,60 | 3,74 | 3,89 |
| Сопротивление по воздуху, Па | 42 | 45 | 49 | 52 | 50 | 54 | 58 | 62 | 59 | 63 | 68 | 73 |
| t воздуха на выходе из калорифера КСк 3-12, °С | 34 | 29 | 25 | 21 | 33 | 28 | 24 | 19 | 32 | 27 | 23 | 18 |
| Объем теплоносителя для нагрева, м³/ч | 7,1 | 8,7 | 10,3 | 12,0 | 7,6 | 9,2 | 10,9 | 12,8 | 8,1 | 9,8 | 11,7 | 13,6 |
| Гидравлическое сопротивление, кПа | 20,7 | 30,7 | 43,3 | 59,4 | 23,7 | 35,1 | 49,4 | 67,5 | 26,7 | 39,5 | 56,0 | 76,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 42,3 | 44,4 | 46,5 | 48,6 | 44,6 | 46,9 | 49,0 | 51,2 | 46,8 | 49,2 | 51,5 | 53,8 |
| Скорость горячей воды в трубках, м/сек | 0,56 | 0,69 | 0,82 | 0,96 | 0,60 | 0,73 | 0,87 | 1,02 | 0,64 | 0,78 | 0,93 | 1,09 |
| Тепловая производительность, кВт | 247 | 300 | 356 | 416 | 264 | 320 | 380 | 445 | 280 | 340 | 404 | 472 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 12500 | 14000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,59 | 1,65 | 1,71 | 1,75 | 1,81 | 1,87 | 1,91 | 1,95 | 2,02 | 2,06 | 2,10 | 2,14 |
| Аэродинамическое сопротивление, Па | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| t воздуха на выходе из калорифера КСк 3-12, °С | 42 | 39 | 36 | 34 | 40 | 37 | 36 | 34 | 39 | 38 | 36 | 34 |
| Расход теплоносителя, м³/ч | 9,8 | 11,8 | 14,0 | 15,1 | 10,7 | 12,9 | 14,1 | 15,3 | 11,6 | 12,9 | 14,0 | 15,3 |
| Сопротивление по воде, кПа | 38,6 | 56,1 | 80,1 | 93,1 | 46,1 | 68,4 | 81,0 | 96,2 | 54,6 | 67,3 | 80,4 | 96,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 34,3 | 36,0 | 37,7 | 38,5 | 36,8 | 38,7 | 39,6 | 40,5 | 39,3 | 40,3 | 41,2 | 42,2 |
| Скорость теплоносителя в трубках, м/сек | 0,77 | 0,93 | 1,11 | 1,20 | 0,84 | 1,03 | 1,12 | 1,20 | 0,92 | 1,02 | 1,11 | 1,20 |
| Тепловой поток, кВт | 169 | 204 | 243 | 263 | 185 | 225 | 246 | 267 | 202 | 223 | 245 | 267 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 16000 | 20000 | 25000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,31 | 2,40 | 2,49 | 2,60 | 2,89 | 3,00 | 3,12 | 3,18 | 3,61 | 3,75 | 3,89 | 3,97 |
| Аэродинамическое сопротивление, Па | 28 | 30 | 32 | 35 | 42 | 45 | 49 | 50 | 64 | 68 | 73 | 76 |
| Температура выходящего воздуха, °С | 32 | 28 | 24 | 20 | 30 | 26 | 22 | 19 | 28 | 23 | 19 | 16 |
| Расход теплоносителя, м³/ч | 6,5 | 8,1 | 9,6 | 11,5 | 7,7 | 9,5 | 11,3 | 12,4 | 8,9 | 10,9 | 13,2 | 14,4 |
| Гидравлическое сопротивление, кПа | 17,2 | 26,3 | 38,1 | 53,4 | 23,7 | 36,3 | 52,4 | 62,2 | 32,0 | 49,2 | 71,6 | 85,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 37,8 | 39,8 | 41,7 | 43,7 | 42,8 | 45,1 | 47,3 | 48,4 | 48,4 | 51,0 | 53,5 | 54,8 |
| Скорость теплоносителя, м/сек | 0,51 | 0,64 | 0,77 | 0,91 | 0,61 | 0,75 | 0,90 | 0,98 | 0,70 | 0,87 | 1,05 | 1,15 |
| Тепловая мощность калорифера КСк 3-12, кВт | 188 | 233 | 280 | 332 | 221 | 273 | 329 | 358 | 257 | 318 | 384 | 418 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-12. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-12. На странице сайта: Калорифер ТВВ 312 представлен воздухоподогреватель для холодного климата аналогичных типоразмеров с расчетами для температурных значений входящего воздуха ниже -30 градусов.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 12
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-12 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
