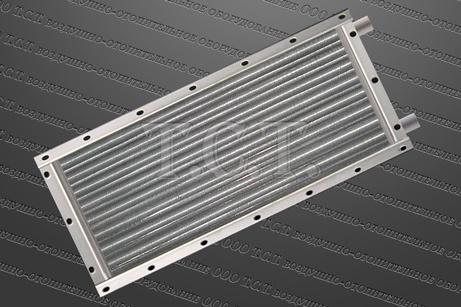

Калорифер КСк 3-3
Производство и сфера применения водяного калорифера КСк 3-3
Калорифер КСк 3-3 водяной биметаллический, спирально-накатной предназначен для нагрева воздуха в системах кондиционирования, вентиляции и отопления, с температурой теплоносителя не более 190°С и давлением не более 1.2 Мпа Производство калориферов КСк 3-3 02-ХЛ3 согласно ТУ 4863-002-55613706-02 в соответствии с теплотехническими, аэродинамическими, гидравлическими характеристиками. Теплообменники предназначены для эксплуатации в районах с умеренным и холодным климатом - УХЛ3 по ГОСТ 15150. Сфера применения: выставочные центры, производственные помещения, склады и т. д.
Конструкция и технические характеристики калорифера КСк 3-3
Калорифер КСк 3-3 – отопительный модуль прямоугольного сечения, состоящий из теплообменных элементов, расположенных внутри корпуса воздухонагревателя. Конструктивно калорифер дополнен трубными решетками с распределительными коллекторами и патрубками, фланцами или штуцерами, в зависимости от типа присоединения к теплопроводу. Съемные боковые щитки служат для крепления модуля к воздухозаборной системе. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения.
Теплоноситель - горячая, перегретая вода по ГОСТ 20995. Три ряда теплоотдающих элементов с шахматной компоновкой. Количество ходов по теплоносителю – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 3-3-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 3150 | 63 | 14.9 | 36 |
Тепловая мощность - 63 кВт. Производительность калорифера по воздуху - 3150 м³/ч. Площадь поверхности теплообмена – 14.9 м². Вес (масса) не более - 36 кг. Габариты по контуру - 852 х 450 х 180 мм. Емкость (объем) воздухонагревателя КСк 3-3 – 4.0 литра. Количество тепло несущих элементов – 26 шт. Общая длина теплоотдающей трубки – 795 мм. Длина накатного оребрения алюминием трубки – 755 мм. Диаметр патрубков и штуцеров для подвода теплоносителя – 32 мм.

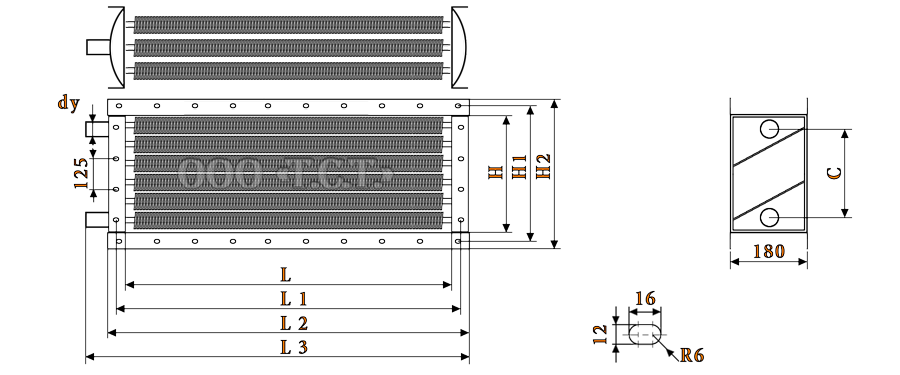

Габаритные и присоединительные размеры калорифера КСк 3-3
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-3, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 780 | 828 | 852 | 900 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры калорифера КСк 3 3: L - 780 мм (длина трубок до решеток - внутренняя длина воздухонагревателя), L1 - 828 мм (расстояние между монтажными отверстиями), L2 - 852 мм (полная длина водяного теплообменника КСк 3 3 - без патрубков), L3 - 900 мм (полная длина отопительного прибора - с патрубками), H - 378 мм (внутренняя ширина воздухоподогревателя), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина теплообменника), С - 305 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-3
| Технические данные калорифера КСк 3-3 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 3 | 0.780 | 0.290 | 14.9 | 0.00164 | 0.00101 | 0.00086 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 3 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2500 до 6000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,90 | 4,05 | 4,21 | 4,38 | 6,19 | 6,43 | 6,68 | 6,96 | 7,43 | 7,71 | 8,02 | 8,35 |
| Аэродинамическое сопротивление, Па | 73 | 78 | 84 | 91 | 171 | 183 | 196 | 211 | 239 | 255 | 274 | 295 |
| t воздуха на выходе из воздухонагревателя, °С | 42 | 36 | 30 | 25 | 35 | 29 | 23 | 17 | 33 | 27 | 20 | 14 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,7 | 0,9 | 1,0 | 1,1 | 0,8 | 0,9 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,7 | 0,6 | 0,8 | 1,0 | 1,3 | 0,7 | 1,0 | 1,3 | 1,6 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 39,9 | 41,5 | 43,2 | 44,8 | 51,4 | 53,4 | 55,5 | 57,6 | 56,8 | 59,0 | 61,3 | 63,6 |
| Скорость теплоносителя в калорифере КСк 3-3, м/сек | 0,18 | 0,21 | 0,24 | 0,27 | 0,24 | 0,28 | 0,32 | 0,36 | 0,27 | 0,31 | 0,36 | 0,40 |
| Производительность по теплу, кВт | 48 | 55 | 63 | 71 | 65 | 75 | 85 | 95 | 73 | 84 | 95 | 107 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4200 | 5200 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,34 | 4,50 | 4,68 | 4,87 | 5,20 | 5,40 | 5,61 | 5,84 | 6,44 | 6,69 | 6,95 | 7,23 |
| Аэродинамическое сопротивление, Па | 89 | 95 | 102 | 110 | 124 | 133 | 143 | 154 | 184 | 197 | 211 | 227 |
| t воздуха на выходе из теплообменника, °С | 38 | 33 | 27 | 21 | 36 | 30 | 24 | 18 | 33 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 1,0 | 1,3 | 0,7 | 1,0 | 1,3 | 1,7 | 1,0 | 1,3 | 1,7 | 2,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,9 | 45,7 | 47,5 | 49,4 | 48,5 | 50,5 | 52,5 | 54,5 | 54,5 | 56,7 | 58,9 | 61,3 |
| Скорость теплоносителя, м/сек | 0,24 | 0,28 | 0,32 | 0,36 | 0,27 | 0,31 | 0,36 | 0,41 | 0,31 | 0,36 | 0,41 | 0,47 |
| Производительность по теплу калорифера КСк 3-3, кВт | 49 | 57 | 65 | 73 | 56 | 64 | 73 | 83 | 64 | 73 | 84 | 95 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4500 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,34 | 4,50 | 4,68 | 4,87 | 5,57 | 5,79 | 6,01 | 6,26 | 6,19 | 6,43 | 6,68 | 6,96 |
| Аэродинамическое сопротивление, Па | 89 | 95 | 102 | 110 | 141 | 151 | 162 | 174 | 171 | 183 | 196 | 211 |
| t воздуха на выходе из воздухоподогревателя, °С | 37 | 31 | 26 | 20 | 34 | 28 | 22 | 16 | 33 | 27 | 20 | 14 |
| Расход теплоносителя в калорифере КСк 3-3, м³/ч | 1,0 | 1,1 | 1,3 | 1,4 | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,3 | 1,7 | 2,2 | 1,3 | 1,8 | 2,4 | 3,1 | 1,5 | 2,1 | 2,7 | 3,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,7 | 47,6 | 49,5 | 51,5 | 52,4 | 54,6 | 56,8 | 59,1 | 55,5 | 57,8 | 60,2 | 62,6 |
| Скорость теплоносителя, м/сек | 0,31 | 0,36 | 0,41 | 0,47 | 0,36 | 0,42 | 0,48 | 0,55 | 0,39 | 0,45 | 0,52 | 0,59 |
| Тепловой поток, кВт | 48 | 55 | 63 | 72 | 56 | 65 | 75 | 85 | 60 | 70 | 80 | 91 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,72 | 3,86 | 4,01 | 4,17 | 4,95 | 5,14 | 5,35 | 5,57 | 5,57 | 5,79 | 6,01 | 6,26 |
| Аэродинамическое сопротивление КСк 3-3, Па | 67 | 72 | 77 | 83 | 113 | 122 | 130 | 140 | 141 | 151 | 162 | 174 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 22 | 35 | 29 | 23 | 18 | 33 | 27 | 22 | 16 |
| Расход горячей воды, м³/ч | 1,1 | 1,3 | 1,4 | 1,6 | 1,3 | 1,5 | 1,7 | 2,0 | 1,4 | 1,6 | 1,9 | 2,1 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,7 | 2,2 | 2,9 | 1,8 | 2,5 | 3,3 | 4,3 | 2,1 | 2,9 | 3,8 | 5,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,6 | 45,4 | 47,3 | 49,2 | 51,0 | 53,2 | 55,4 | 57,6 | 54,4 | 56,7 | 59,1 | 61,5 |
| Скорость теплоносителя в трубках, м/сек | 0,35 | 0,40 | 0,47 | 0,53 | 0,42 | 0,49 | 0,57 | 0,64 | 0,45 | 0,53 | 0,61 | 0,70 |
| Тепловая мощность, кВт | 42 | 49 | 57 | 65 | 51 | 60 | 69 | 78 | 55 | 64 | 74 | 84 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 4,34 | 4,50 | 4,68 | 4,87 | 4,95 | 5,14 | 5,35 | 5,57 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 89 | 95 | 102 | 110 | 113 | 122 | 130 | 140 |
| t воздуха на выходе из теплообменника, °С | 40 | 35 | 30 | 25 | 36 | 30 | 25 | 20 | 34 | 29 | 23 | 17 |
| Расход теплоносителя калорифером КСк 3-3, м³/ч | 1,3 | 1,5 | 1,8 | 2,0 | 1,6 | 1,9 | 2,2 | 2,5 | 1,8 | 2,1 | 2,4 | 2,7 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,5 | 3,3 | 4,4 | 2,9 | 3,9 | 5,3 | 7,0 | 3,4 | 4,7 | 6,4 | 8,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,6 | 43,4 | 45,2 | 47,0 | 50,0 | 52,2 | 54,4 | 56,6 | 53,8 | 56,2 | 58,5 | 60,9 |
| Скорость теплоносителя, м/сек | 0,42 | 0,49 | 0,57 | 0,65 | 0,53 | 0,62 | 0,72 | 0,82 | 0,58 | 0,68 | 0,79 | 0,90 |
| Производительность по теплу, кВт | 37 | 43 | 50 | 57 | 46 | 54 | 63 | 72 | 51 | 59 | 68 | 78 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-3 воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,72 | 3,86 | 4,01 | 4,17 | 4,95 | 5,14 | 5,35 | 5,45 | 6,19 | 6,43 | 6,55 | 6,68 |
| Аэродинамические потери, Па | 67 | 72 | 77 | 83 | 113 | 122 | 130 | 135 | 171 | 183 | 189 | 196 |
| Температура выходящего нагретого воздуха, °С | 33 | 28 | 22 | 17 | 30 | 24 | 19 | 16 | 28 | 22 | 19 | 16 |
| Объем используемого теплоносителя, м³/ч | 0,9 | 1,1 | 1,3 | 1,5 | 1,1 | 1,3 | 1,6 | 1,7 | 1,3 | 1,5 | 1,6 | 1,8 |
| Гидравлические потери, кПа | 0,9 | 1,3 | 1,7 | 2,3 | 1,3 | 1,9 | 2,5 | 2,9 | 1,8 | 2,5 | 2,9 | 3,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,5 | 44,4 | 46,3 | 48,3 | 49,7 | 52,0 | 54,3 | 55,4 | 56,2 | 58,7 | 60,0 | 61,3 |
| Скорость теплоносителя, м/сек | 0,30 | 0,35 | 0,41 | 0,47 | 0,36 | 0,43 | 0,50 | 0,54 | 0,42 | 0,49 | 0,53 | 0,58 |
| Тепловая мощность воздухонагревателя, кВт | 37 | 43 | 50 | 58 | 44 | 52 | 61 | 66 | 51 | 60 | 65 | 71 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 4,34 | 4,50 | 4,68 | 4,87 | 4,95 | 5,14 | 5,35 | 5,57 |
| Воздушное сопротивление калорифера КСк 3 3, Па | 48 | 51 | 55 | 59 | 89 | 95 | 102 | 110 | 113 | 122 | 130 | 140 |
| t нагретого воздуха на выходе из теплообменника, °С | 37 | 32 | 28 | 23 | 33 | 28 | 23 | 17 | 32 | 26 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,7 | 1,9 | 1,5 | 1,8 | 2,1 | 2,4 | 1,7 | 2,0 | 2,3 | 2,6 |
| Сопротивление по воде, кПа | 1,5 | 2,2 | 3,0 | 3,9 | 2,4 | 3,4 | 4,7 | 6,2 | 3,0 | 4,1 | 5,6 | 7,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,0 | 42,9 | 44,7 | 46,6 | 49,4 | 51,6 | 53,8 | 56,1 | 53,1 | 55,5 | 57,9 | 60,4 |
| Скорость теплоносителя в трубках, м/сек | 0,39 | 0,46 | 0,54 | 0,62 | 0,49 | 0,58 | 0,67 | 0,78 | 0,54 | 0,63 | 0,74 | 0,85 |
| Производительность по теплу, кВт | 34 | 40 | 47 | 54 | 43 | 51 | 59 | 68 | 47 | 55 | 65 | 74 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 3000 | 4000 | 4500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,72 | 3,86 | 4,01 | 4,17 | 4,95 | 5,14 | 5,35 | 5,45 | 5,57 | 5,79 | 5,90 | 6,01 |
| Воздушное сопротивление, Па | 67 | 72 | 77 | 83 | 113 | 122 | 130 | 135 | 141 | 151 | 156 | 162 |
| Температура воздуха на выходе из КСк 3-3, °С | 31 | 25 | 20 | 15 | 28 | 22 | 16 | 13 | 26 | 21 | 18 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 0,9 | 1,0 | 1,2 | 1,4 | 1,0 | 1,2 | 1,5 | 1,6 | 1,1 | 1,3 | 1,5 | 1,6 |
| Гидравлические потери калорифера КСк 3-3, кПа | 0,7 | 1,1 | 1,5 | 2,0 | 1,1 | 1,6 | 2,2 | 2,6 | 1,3 | 1,9 | 2,2 | 2,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,9 | 43,9 | 45,8 | 47,8 | 48,0 | 51,4 | 53,7 | 54,8 | 52,3 | 54,8 | 56,0 | 57,2 |
| Скорость теплоносителя, м/сек | 0,27 | 0,33 | 0,39 | 0,45 | 0,33 | 0,40 | 0,47 | 0,50 | 0,36 | 0,43 | 0,47 | 0,50 |
| Тепловая производительность, кВт | 34 | 40 | 47 | 55 | 41 | 49 | 57 | 62 | 44 | 53 | 57 | 62 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 3,72 | 3,86 | 4,01 | 4,17 | 4,34 | 4,50 | 4,68 | 4,87 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 67 | 72 | 77 | 83 | 89 | 95 | 102 | 110 |
| t воздуха на выходе из воздухоподогревателя, °С | 34 | 30 | 25 | 20 | 32 | 27 | 22 | 17 | 31 | 25 | 20 | 15 |
| Расход теплоносителя, м³/ч | 1,4 | 1,7 | 1,9 | 2,3 | 1,6 | 1,9 | 2,2 | 2,5 | 1,8 | 2,1 | 2,4 | 2,8 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,9 | 4,0 | 5,5 | 2,6 | 3,8 | 5,2 | 7,0 | 3,2 | 4,6 | 6,5 | 8,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,9 | 43,9 | 45,9 | 47,9 | 46,4 | 48,6 | 50,8 | 53,0 | 50,5 | 52,9 | 55,3 | 57,7 |
| Скорость теплоносителя в калорифере КСк 3-3, м/сек | 0,45 | 0,53 | 0,63 | 0,73 | 0,50 | 0,61 | 0,71 | 0,83 | 0,56 | 0,67 | 0,79 | 0,92 |
| Тепловая мощность воздухонагревателя, кВт | 32 | 38 | 44 | 51 | 36 | 43 | 50 | 58 | 40 | 47 | 56 | 65 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2900 | 3400 | 3900 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,59 | 3,73 | 3,88 | 3,95 | 4,21 | 4,37 | 4,54 | 4,64 | 4,83 | 5,01 | 5,11 | 5,21 |
| Сопротивление по воздуху, Па | 63 | 67 | 72 | 75 | 84 | 90 | 97 | 100 | 108 | 116 | 120 | 125 |
| t воздуха на выходе из калорифера КСк 3-3, °С | 28 | 23 | 18 | 15 | 26 | 21 | 16 | 13 | 25 | 20 | 17 | 14 |
| Объем теплоносителя для нагрева, м³/ч | 0,9 | 1,1 | 1,3 | 1,4 | 1,0 | 1,2 | 1,4 | 1,5 | 1,1 | 1,3 | 1,4 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,2 | 1,7 | 2,0 | 1,0 | 1,5 | 2,1 | 2,5 | 1,2 | 1,8 | 2,1 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,4 | 43,5 | 45,5 | 46,6 | 45,2 | 47,5 | 49,7 | 50,8 | 48,7 | 51,2 | 52,4 | 53,6 |
| Скорость горячей воды в трубках, м/сек | 0,28 | 0,34 | 0,41 | 0,44 | 0,31 | 0,38 | 0,45 | 0,49 | 0,34 | 0,42 | 0,45 | 0,49 |
| Тепловая производительность, кВт | 30 | 36 | 43 | 47 | 33 | 40 | 48 | 52 | 36 | 44 | 48 | 52 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3150 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 3,47 | 3,60 | 3,74 | 3,90 | 3,90 | 4,05 | 4,21 | 4,38 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 59 | 63 | 68 | 73 | 73 | 78 | 84 | 91 |
| t воздуха на выходе из калорифера КСк 3-3, °С | 31 | 27 | 22 | 18 | 30 | 25 | 21 | 16 | 29 | 24 | 19 | 14 |
| Расход теплоносителя, м³/ч | 1,7 | 2,1 | 2,4 | 2,8 | 1,8 | 2,2 | 2,6 | 3,1 | 2,0 | 2,4 | 2,8 | 3,3 |
| Сопротивление по воде, кПа | 3,0 | 4,5 | 6,3 | 8,7 | 3,5 | 5,2 | 7,4 | 10,1 | 4,1 | 6,1 | 8,7 | 12,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,3 | 45,5 | 47,6 | 49,8 | 46,1 | 48,4 | 50,7 | 53,0 | 49,2 | 51,7 | 54,1 | 56,6 |
| Скорость теплоносителя в трубках, м/сек | 0,54 | 0,66 | 0,78 | 0,92 | 0,59 | 0,71 | 0,85 | 0,99 | 0,63 | 0,77 | 0,92 | 1,08 |
| Тепловой поток, кВт | 29 | 35 | 42 | 49 | 31 | 38 | 45 | 53 | 34 | 41 | 49 | 57 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 2700 | 2900 | 3200 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,34 | 3,47 | 3,61 | 3,68 | 3,59 | 3,73 | 3,80 | 3,88 | 3,96 | 4,11 | 4,19 | 4,28 |
| Аэродинамическое сопротивление, Па | 55 | 59 | 63 | 66 | 63 | 67 | 70 | 72 | 75 | 81 | 84 | 87 |
| Температура выходящего воздуха, °С | 26 | 21 | 16 | 13 | 25 | 20 | 17 | 15 | 24 | 19 | 16 | 14 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,4 | 1,5 | 1,0 | 1,2 | 1,3 | 1,4 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,3 | 1,9 | 2,2 | 0,9 | 1,4 | 1,7 | 2,0 | 1,0 | 1,6 | 2,0 | 2,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,3 | 42,4 | 44,5 | 45,6 | 41,9 | 44,1 | 45,2 | 46,3 | 44,2 | 46,6 | 47,8 | 48,9 |
| Скорость теплоносителя, м/сек | 0,28 | 0,35 | 0,43 | 0,47 | 0,30 | 0,37 | 0,41 | 0,45 | 0,32 | 0,40 | 0,44 | 0,48 |
| Тепловая мощность калорифера КСк 3-3, кВт | 25 | 32 | 38 | 41 | 27 | 33 | 36 | 40 | 28 | 35 | 39 | 43 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-3. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-3. Расчет для температурных значений ниже -30 градусов произведен с трехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.

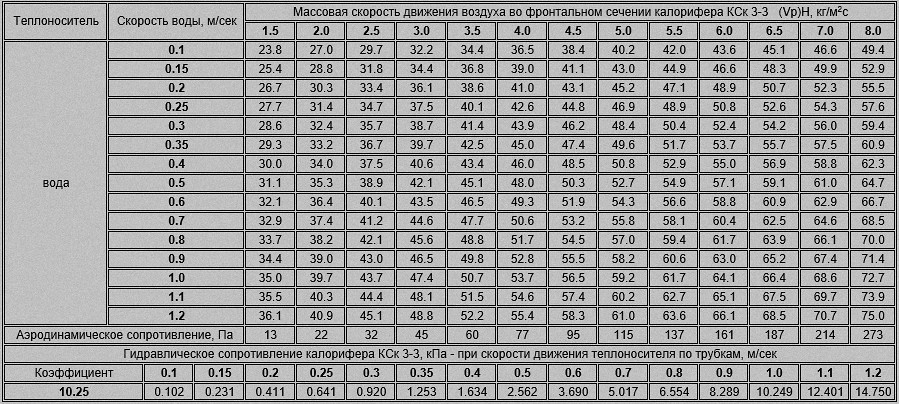

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 3
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-3 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
