Калорифер КСк 2-3
Производство и сфера назначения водяного калорифера КСк 2-3
Калорифер КСк 2-3 водяной предназначен для отопления, вентиляции и кондиционирования воздуха в соответствующих системах зданий промышленного, сельскохозяйственного и гражданского назначения. Производство калориферов КСк 2-3-02-ХЛ3 осуществляется в соответствии с основными требованиями и значениями ТУ 4863-002-55613706-02 и комплекта соответствующей документации с контрольным испытанием каждого воздухонагревателя пробным давлением теплоносителя 1.5 МПа. Водяные теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-3

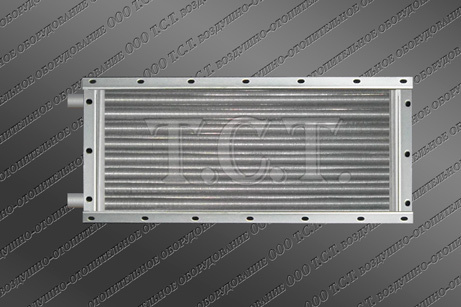

Калорифер КСк 2-3 представляет собой металлический каркас прямоугольной формы, состоящий из трубных решеток, коллекторов и патрубков, которые наряду с нагревательными элементами образуют автономный гидравлический тракт. Для обеспечения многоходового движения теплоносителя коллектора разделены перегородками. Каждый ход формируется частью несущих трубок. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-3-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 3150 | 47 | 9.8 | 28 |
Тепловая мощность калорифера КСк 2-3 - 47 кВт. Производительность калорифера по воздуху - 3150 м³/ч. Площадь поверхности теплообмена – 9.8 м². Вес (масса) не более - 28 кг. Габариты по контуру - 852 х 450 х 180 мм. Емкость (объем) воздухонагревателя – 2.9 литра. Количество тепло несущих элементов – 17 шт. Общая длина теплоотдающей трубки – 795 мм. Длина накатного оребрения алюминием трубки – 755 мм. Диаметр патрубков и штуцеров для подвода теплоносителя – 32 мм.

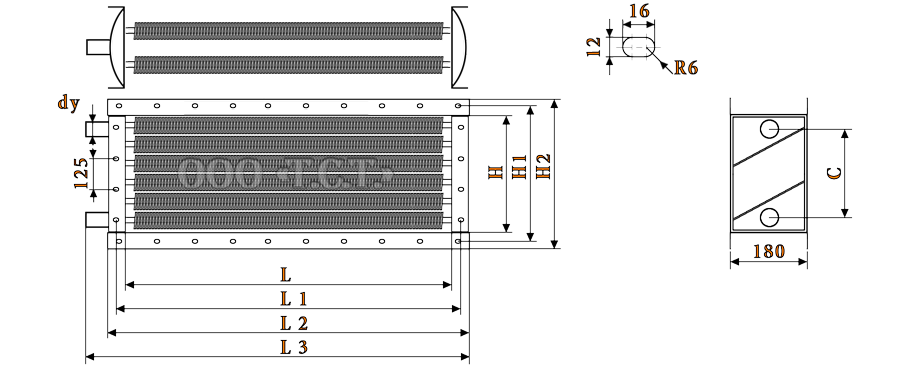

Габаритные и присоединительные размеры калорифера КСк 2-3
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-3, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 780 | 828 | 852 | 900 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры калорифера КСк 2 3: L - 780 мм (длина трубок до решеток - внутренняя длина воздухонагревателя), L1 - 828 мм (расстояние между монтажными отверстиями), L2 - 852 мм (полная длина водяного теплообменника КСк 2 3 - без патрубков), L3 - 900 мм (полная длина отопительного прибора - с патрубками), H - 378 мм (внутренняя ширина воздухоподогревателя), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина теплообменника), С - 305 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-3
| Технические данные калорифера КСк 2-3 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 0.780 | 0.290 | 9.8 | 0.00152 | 0.00101 | 0.00057 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 3 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1200 до 3500 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,10 | 3,21 | 3,28 | 3,34 | 3,72 | 3,86 | 3,93 | 4,01 | 4,34 | 4,50 | 4,59 | 4,68 |
| Аэродинамическое сопротивление, Па | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 | 62 | 67 | 69 | 71 |
| t воздуха на выходе из воздухонагревателя, °С | 35 | 28 | 25 | 22 | 32 | 26 | 22 | 19 | 30 | 23 | 20 | 17 |
| Расход теплоносителя, м³/ч | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,5 | 0,4 | 0,5 | 0,6 | 0,6 | 0,4 | 0,5 | 0,6 | 0,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,3 | 39,7 | 40,5 | 41,2 | 41,8 | 43,4 | 44,2 | 45,0 | 45,0 | 46,8 | 47,6 | 48,5 |
| Скорость теплоносителя в калорифере КСк 2-3, м/сек | 0,18 | 0,21 | 0,22 | 0,24 | 0,20 | 0,23 | 0,25 | 0,27 | 0,22 | 0,26 | 0,27 | 0,29 |
| Производительность по теплу, кВт | 32 | 37 | 39 | 42 | 36 | 41 | 43 | 46 | 39 | 45 | 47 | 50 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,48 | 2,57 | 2,62 | 2,67 | 3,10 | 3,21 | 3,28 | 3,34 | 3,72 | 3,86 | 3,93 | 4,01 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| t воздуха на выходе из теплообменника, °С | 36 | 30 | 27 | 24 | 33 | 27 | 24 | 20 | 31 | 24 | 21 | 18 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,6 | 0,7 | 0,8 | 0,5 | 0,7 | 0,8 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,7 | 37,1 | 37,8 | 38,5 | 39,8 | 41,3 | 42,1 | 42,9 | 43,4 | 45,2 | 46,0 | 46,9 |
| Скорость теплоносителя, м/сек | 0,20 | 0,23 | 0,25 | 0,26 | 0,23 | 0,26 | 0,28 | 0,30 | 0,26 | 0,29 | 0,32 | 0,34 |
| Производительность по теплу калорифера КСк 2-3, кВт | 27 | 31 | 33 | 35 | 31 | 35 | 38 | 40 | 34 | 39 | 42 | 45 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,48 | 2,57 | 2,62 | 2,67 | 3,10 | 3,21 | 3,28 | 3,34 | 3,72 | 3,86 | 3,93 | 4,01 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| t воздуха на выходе из воздухоподогревателя, °С | 35 | 29 | 26 | 23 | 34 | 26 | 23 | 20 | 30 | 23 | 20 | 17 |
| Расход теплоносителя в калорифере КСк 2-3, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,8 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,8 | 1,0 | 0,7 | 1,0 | 1,1 | 1,3 | 0,9 | 1,2 | 1,4 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,2 | 38,7 | 39,5 | 40,2 | 41,5 | 43,2 | 44,0 | 44,9 | 45,3 | 47,2 | 48,1 | 49,0 |
| Скорость теплоносителя, м/сек | 0,26 | 0,30 | 0,32 | 0,34 | 0,29 | 0,34 | 0,36 | 0,39 | 0,33 | 0,38 | 0,41 | 0,43 |
| Тепловой поток, кВт | 26 | 30 | 32 | 34 | 30 | 34 | 37 | 39 | 33 | 38 | 41 | 44 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,48 | 2,57 | 2,62 | 2,67 | 3,10 | 3,21 | 3,28 | 3,34 | 3,72 | 3,86 | 3,93 | 4,01 |
| Аэродинамическое сопротивление КСк 2-3, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 26 | 23 | 32 | 26 | 22 | 19 | 29 | 23 | 20 | 17 |
| Расход горячей воды, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,9 | 1,0 | 1,0 | 0,8 | 1,0 | 1,1 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,4 | 1,6 | 1,1 | 1,6 | 1,8 | 2,1 | 1,4 | 1,9 | 2,3 | 2,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,7 | 40,3 | 41,1 | 41,9 | 43,2 | 45,0 | 45,8 | 46,8 | 47,2 | 49,1 | 50,1 | 51,1 |
| Скорость теплоносителя в трубках, м/сек | 0,32 | 0,37 | 0,40 | 0,43 | 0,37 | 0,43 | 0,46 | 0,49 | 0,41 | 0,48 | 0,52 | 0,55 |
| Тепловая мощность, кВт | 26 | 30 | 32 | 34 | 29 | 34 | 36 | 39 | 33 | 38 | 41 | 44 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,48 | 2,57 | 2,62 | 2,67 | 3,10 | 3,21 | 3,28 | 3,34 | 3,72 | 3,86 | 3,93 | 4,01 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| t воздуха на выходе из теплообменника, °С | 34 | 29 | 26 | 23 | 31 | 25 | 22 | 19 | 29 | 23 | 20 | 17 |
| Расход теплоносителя калорифером КСк 2-3, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,2 | 1,3 | 1,4 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,3 | 2,7 | 3,1 | 2,2 | 3,0 | 3,5 | 4,1 | 2,8 | 3,8 | 4,4 | 5,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,9 | 42,7 | 43,5 | 44,4 | 45,7 | 47,6 | 48,6 | 49,5 | 49,9 | 52,0 | 53,1 | 54,1 |
| Скорость теплоносителя, м/сек | 0,44 | 0,52 | 0,56 | 0,60 | 0,51 | 0,60 | 0,64 | 0,69 | 0,57 | 0,67 | 0,72 | 0,77 |
| Производительность по теплу, кВт | 25 | 30 | 32 | 34 | 29 | 34 | 36 | 39 | 32 | 38 | 41 | 44 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-3 воздуха, м³/ч | 1800 | 2300 | 2800 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,23 | 2,31 | 2,36 | 2,41 | 2,85 | 2,96 | 3,01 | 3,07 | 3,47 | 3,60 | 3,67 | 3,74 |
| Аэродинамические потери, Па | 18 | 20 | 21 | 22 | 29 | 31 | 32 | 33 | 41 | 44 | 46 | 47 |
| Температура выходящего нагретого воздуха, °С | 31 | 26 | 23 | 20 | 28 | 22 | 19 | 16 | 26 | 20 | 17 | 14 |
| Объем используемого теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,7 | 0,6 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 0,9 |
| Гидравлические потери, кПа | 0,5 | 0,8 | 0,9 | 1,1 | 0,7 | 1,1 | 1,2 | 1,4 | 0,9 | 1,3 | 1,6 | 1,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,8 | 37,4 | 38,1 | 38,9 | 40,3 | 42,1 | 43,0 | 43,9 | 44,4 | 46,4 | 47,3 | 48,3 |
| Скорость теплоносителя, м/сек | 0,26 | 0,31 | 0,33 | 0,36 | 0,30 | 0,35 | 0,38 | 0,41 | 0,34 | 0,40 | 0,43 | 0,47 |
| Тепловая мощность воздухонагревателя, кВт | 21 | 24 | 26 | 28 | 24 | 28 | 31 | 33 | 27 | 32 | 34 | 37 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,48 | 2,57 | 2,62 | 2,67 | 3,10 | 3,21 | 3,28 | 3,34 | 3,72 | 3,86 | 3,93 | 4,01 |
| Воздушное сопротивление калорифера КСк 2 3, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| t нагретого воздуха на выходе из теплообменника, °С | 32 | 26 | 23 | 21 | 29 | 23 | 20 | 17 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 0,8 | 1,0 | 1,1 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 | 1,1 | 1,2 | 1,3 | 1,4 |
| Сопротивление по воде, кПа | 1,4 | 2,0 | 2,3 | 2,7 | 1,9 | 2,6 | 3,1 | 3,6 | 2,4 | 3,3 | 3,8 | 4,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,4 | 42,1 | 43,0 | 43,9 | 45,0 | 47,0 | 48,0 | 49,0 | 49,2 | 51,4 | 52,4 | 53,5 |
| Скорость теплоносителя в трубках, м/сек | 0,41 | 0,48 | 0,52 | 0,57 | 0,47 | 0,56 | 0,60 | 0,65 | 0,53 | 0,62 | 0,67 | 0,72 |
| Производительность по теплу, кВт | 23 | 28 | 30 | 32 | 27 | 32 | 34 | 37 | 30 | 35 | 38 | 41 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 1700 | 2200 | 2700 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,11 | 2,19 | 2,23 | 2,27 | 2,73 | 2,83 | 2,88 | 2,94 | 3,34 | 3,47 | 3,54 | 3,61 |
| Воздушное сопротивление, Па | 17 | 18 | 19 | 20 | 27 | 28 | 29 | 31 | 39 | 41 | 43 | 44 |
| Температура воздуха на выходе из КСк 2-3, °С | 29 | 24 | 21 | 19 | 27 | 21 | 18 | 15 | 24 | 18 | 15 | 12 |
| Объем потребляемого теплоносителя, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 |
| Гидравлические потери калорифера КСк 2-3, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,6 | 0,9 | 1,0 | 1,2 | 0,8 | 1,1 | 1,3 | 1,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,3 | 35,8 | 36,7 | 37,4 | 38,9 | 40,7 | 41,6 | 42,5 | 43,0 | 45,0 | 45,9 | 46,9 |
| Скорость теплоносителя, м/сек | 0,23 | 0,27 | 0,30 | 0,32 | 0,27 | 0,32 | 0,35 | 0,38 | 0,30 | 0,36 | 0,39 | 0,43 |
| Тепловая производительность, кВт | 18 | 22 | 24 | 26 | 22 | 26 | 28 | 30 | 24 | 29 | 32 | 34 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 1800 | 2300 | 2800 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,23 | 2,31 | 2,36 | 2,41 | 2,85 | 2,96 | 3,01 | 3,07 | 3,47 | 3,60 | 3,67 | 3,74 |
| Аэродинамическое сопротивление, Па | 18 | 20 | 21 | 22 | 29 | 31 | 32 | 33 | 41 | 44 | 46 | 47 |
| t воздуха на выходе из воздухоподогревателя, °С | 31 | 25 | 23 | 20 | 28 | 22 | 19 | 17 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,2 | 1,3 | 1,0 | 1,2 | 1,4 | 1,5 | 1,2 | 1,4 | 1,5 | 1,6 |
| Гидравлическое сопротивление, кПа | 1,6 | 2,4 | 2,8 | 3,3 | 2,2 | 3,2 | 3,8 | 5,0 | 2,9 | 4,1 | 4,8 | 5,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,2 | 41,1 | 42,0 | 42,9 | 44,2 | 46,3 | 47,4 | 48,3 | 48,7 | 51,0 | 52,1 | 53,2 |
| Скорость теплоносителя в калорифере КСк 2-3, м/сек | 0,44 | 0,53 | 0,57 | 0,62 | 0,51 | 0,61 | 0,67 | 0,72 | 0,58 | 0,69 | 0,75 | 0,81 |
| Тепловая мощность воздухонагревателя, кВт | 20 | 24 | 26 | 28 | 24 | 28 | 31 | 33 | 27 | 32 | 34 | 37 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,86 | 1,93 | 1,97 | 2,01 | 2,48 | 2,57 | 2,62 | 2,67 | 3,10 | 3,21 | 3,28 | 3,34 |
| Сопротивление по воздуху, Па | 13 | 14 | 15 | 16 | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 |
| t воздуха на выходе из калорифера КСк 2-3, °С | 28 | 23 | 20 | 18 | 25 | 19 | 17 | 14 | 23 | 17 | 14 | 12 |
| Объем теплоносителя для нагрева, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,7 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,6 | 0,9 | 1,0 | 1,2 | 0,8 | 1,1 | 1,4 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,5 | 34,1 | 34,9 | 35,7 | 37,4 | 39,3 | 40,2 | 41,1 | 41,7 | 43,8 | 44,8 | 45,8 |
| Скорость горячей воды в трубках, м/сек | 0,22 | 0,27 | 0,29 | 0,32 | 0,26 | 0,32 | 0,35 | 0,38 | 0,30 | 0,37 | 0,40 | 0,44 |
| Тепловая производительность, кВт | 15 | 19 | 20 | 22 | 18 | 22 | 24 | 27 | 21 | 26 | 28 | 30 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,86 | 1,93 | 1,97 | 2,01 | 2,48 | 2,57 | 2,62 | 2,67 | 3,10 | 3,15 | 3,21 | 3,28 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 16 | 22 | 24 | 25 | 26 | 34 | 35 | 36 | 37 |
| t воздуха на выходе из калорифера КСк 2-3, °С | 30 | 25 | 23 | 20 | 27 | 22 | 19 | 16 | 25 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,4 | 1,6 | 1,7 | 1,3 | 1,5 | 1,6 | 1,7 |
| Сопротивление по воде, кПа | 1,9 | 2,9 | 3,4 | 4,1 | 2,8 | 4,2 | 4,9 | 5,9 | 3,7 | 4,5 | 5,5 | 6,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,1 | 38,9 | 39,8 | 40,7 | 42,8 | 44,9 | 45,9 | 47,0 | 47,7 | 48,9 | 50,1 | 51,3 |
| Скорость теплоносителя в трубках, м/сек | 0,48 | 0,58 | 0,63 | 0,69 | 0,57 | 0,70 | 0,76 | 0,83 | 0,66 | 0,73 | 0,80 | 0,88 |
| Тепловой поток, кВт | 17 | 20 | 22 | 24 | 20 | 24 | 26 | 29 | 23 | 25 | 28 | 30 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,49 | 1,54 | 1,57 | 1,60 | 1,86 | 1,93 | 1,97 | 2,01 | 2,23 | 2,31 | 2,36 | 2,41 |
| Аэродинамическое сопротивление, Па | 9 | 9 | 10 | 10 | 13 | 14 | 15 | 16 | 18 | 20 | 21 | 22 |
| Температура выходящего воздуха, °С | 27 | 22 | 20 | 17 | 25 | 20 | 17 | 15 | 23 | 18 | 15 | 13 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,7 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,5 | 0,6 | 0,8 | 0,4 | 0,7 | 0,9 | 1,0 | 0,6 | 0,9 | 1,1 | 1,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 29,4 | 31,0 | 31,7 | 32,5 | 32,8 | 34,6 | 35,4 | 36,3 | 35,9 | 37,8 | 38,8 | 39,7 |
| Скорость теплоносителя, м/сек | 0,20 | 0,25 | 0,28 | 0,31 | 0,24 | 0,29 | 0,32 | 0,35 | 0,27 | 0,33 | 0,36 | 0,40 |
| Тепловая мощность калорифера КСк 2-3, кВт | 12 | 15 | 16 | 18 | 14 | 17 | 19 | 21 | 15 | 19 | 21 | 23 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-3 и Четырехрядный воздухонагреватель КСк 4-3. Расчет произведен для температурных значений входящего воздуха до -30 градусов.

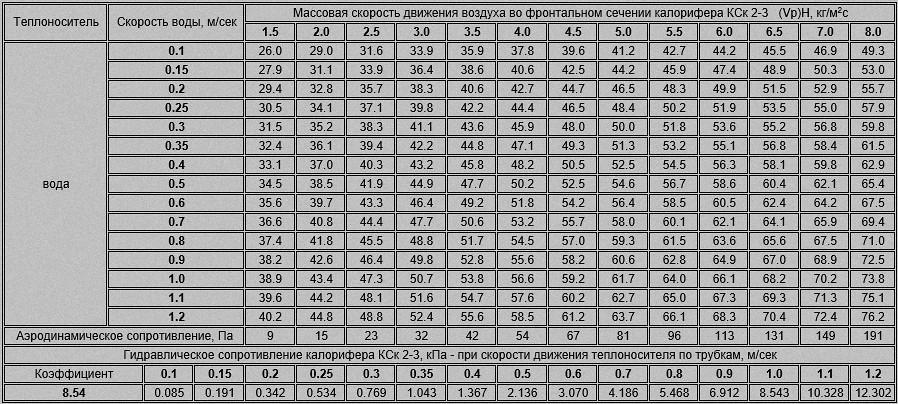

Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 3
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-3 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
