Калорифер КСк 4-3
Производство и сфера назначения водяного калорифера КСк 4-3

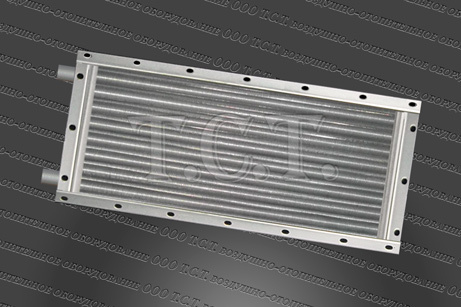

Калорифер КСк 4-3 водяной предназначен для воздушного отопления объектов промышленного, сельскохозяйственного и гражданского назначения и могут использоваться во всех помещениях, где допускается местная рециркуляция нагретого воздуха. Производство калориферов КСк 4 3 02ХЛ3 осуществляется согласно ТУ 4863-002-55613706-02 с соблюдением типовых паспортных теплотехнических, аэродинамических и гидравлических характеристик. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: столовые, животноводческие комплексы, птицефабрики, складские помещения и т. д.
Комплектация и технические характеристики калорифера КСк 4-3
Калорифер КСк 4-3 - рекуперативный теплообменник модульного типа, конструктивно состоящий из трубных решеток, коллекторов, патрубков и нагревательных теплообменных трубок, образующих общий гидравлический тракт. Изготовление теплоотдающих элементов производится из металлической электросварной трубы по ГОСТ 10704-91 диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм.
Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов, расположенных в шахматном порядке. Ходов по теплоносителю – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 4-3-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 3150 | 73 | 19.5 | 44 |
Площадь поверхности теплообмена – 19.5 м². Производительность по воздуху - 3150 м³/ч. Тепловая мощность - 73 кВт. Вес (масса) калорифера (не более) - 44 кг. Вместимость (емкость) воздухонагревателя КСк 4-3 - 5.3 литра. Габариты по контуру - 852 х 450 х180 мм. Накатные оребренные элементы (количество) – 34 шт. Общая длина металлической трубки – 795 мм. Длина спирально-накатного алюминиевого оребрения на трубке – 755 мм. Диаметр патрубков для подачи-отвода теплоносителя – 32 мм.
Габаритные и присоединительные размеры калорифера КСк 4-3
| Габаритные и присоединительные размеры оребренного теплообменника КСк 4-3, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 780 | 828 | 852 | 900 | 378 | 426 | 450 | 305 | 32 |

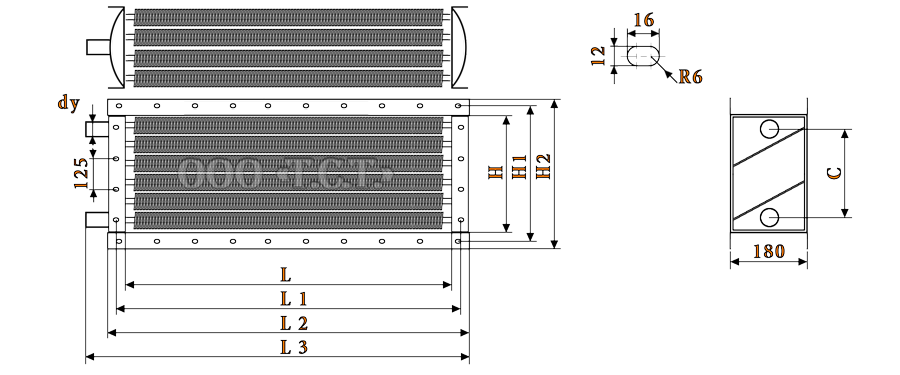

Габаритные размеры оребренного воздухонагревателя КСк 4 3: L - 780 мм (длина трубок до решеток - внутренняя длина отопительного модуля), L1 - 828 мм (расстояние между монтажными отверстиями), L2 - 852 мм (полная длина калорифера КСк 4 3 - без патрубков), L3 - 900 мм (полная длина теплообменника - с патрубками), H - 378 мм (внутренняя ширина КСк 4 3), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина воздухоподогревателя), С - 305 мм (расстояние между патрубками - по центру).
Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-3
| Технические данные калорифера КСк 4-3 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 4 | 0.780 | 0.290 | 19.5 | 0.00224 | 0.00101 | 0.00113 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 3 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2500 до 6000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,90 | 4,05 | 4,21 | 4,38 | 6,19 | 6,43 | 6,68 | 6,96 | 7,43 | 7,71 | 8,02 | 8,35 |
| Аэродинамическое сопротивление, Па | 105 | 112 | 120 | 130 | 244 | 261 | 281 | 302 | 341 | 365 | 392 | 422 |
| t воздуха на выходе из воздухонагревателя, °С | 49 | 44 | 39 | 34 | 43 | 37 | 32 | 26 | 40 | 35 | 29 | 23 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,9 | 1,0 | 1,1 | 1,3 | 1,0 | 1,1 | 1,3 | 1,5 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,6 | 0,5 | 0,7 | 0,9 | 1,1 | 0,7 | 0,9 | 1,2 | 1,6 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 37,4 | 39,0 | 40,6 | 42,2 | 49,7 | 51,7 | 53,8 | 55,9 | 55,5 | 57,8 | 60,1 | 62,5 |
| Скорость теплоносителя в калорифере КСк 4-3, м/сек | 0,16 | 0,18 | 0,21 | 0,24 | 0,22 | 0,26 | 0,29 | 0,33 | 0,25 | 0,29 | 0,33 | 0,37 |
| Производительность по теплу, кВт | 56 | 65 | 73 | 83 | 78 | 90 | 102 | 115 | 89 | 102 | 116 | 130 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,95 | 5,14 | 5,35 | 5,57 | 6,19 | 6,43 | 6,68 | 6,96 | 7,43 | 7,71 | 8,02 | 8,35 |
| Аэродинамическое сопротивление, Па | 162 | 174 | 186 | 201 | 244 | 261 | 281 | 302 | 341 | 365 | 392 | 422 |
| t воздуха на выходе из теплообменника, °С | 43 | 38 | 33 | 28 | 41 | 35 | 30 | 24 | 38 | 33 | 27 | 21 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,3 | 1,4 | 1,1 | 1,3 | 1,5 | 1,6 | 1,3 | 1,5 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 1,0 | 1,3 | 0,8 | 1,1 | 1,4 | 1,8 | 1,0 | 1,4 | 1,9 | 2,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,8 | 46,7 | 48,7 | 50,6 | 51,4 | 53,5 | 55,8 | 58,0 | 57,4 | 59,9 | 62,3 | 64,8 |
| Скорость теплоносителя, м/сек | 0,24 | 0,27 | 0,31 | 0,35 | 0,28 | 0,32 | 0,37 | 0,42 | 0,32 | 0,36 | 0,42 | 0,47 |
| Производительность по теплу калорифера КСк 4-3, кВт | 64 | 73 | 84 | 95 | 75 | 86 | 98 | 111 | 85 | 98 | 111 | 126 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4500 | 5500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,34 | 4,50 | 4,68 | 4,87 | 5,57 | 5,79 | 6,01 | 6,26 | 6,81 | 7,07 | 7,35 | 7,65 |
| Аэродинамическое сопротивление, Па | 127 | 136 | 146 | 157 | 201 | 215 | 231 | 249 | 291 | 311 | 334 | 360 |
| t воздуха на выходе из воздухоподогревателя, °С | 43 | 39 | 34 | 28 | 40 | 35 | 30 | 24 | 38 | 33 | 27 | 21 |
| Расход теплоносителя в калорифере КСк 4-3, м³/ч | 1,1 | 1,3 | 1,5 | 1,7 | 1,3 | 1,5 | 1,7 | 2,0 | 1,5 | 1,8 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,1 | 1,4 | 1,8 | 1,1 | 1,6 | 2,0 | 2,6 | 1,6 | 2,1 | 2,7 | 3,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,9 | 44,8 | 46,7 | 48,6 | 50,0 | 52,2 | 54,4 | 56,6 | 56,6 | 59,0 | 61,5 | 64,0 |
| Скорость теплоносителя, м/сек | 0,27 | 0,32 | 0,36 | 0,41 | 0,33 | 0,38 | 0,44 | 0,50 | 0,38 | 0,44 | 0,50 | 0,57 |
| Тепловой поток, кВт | 56 | 65 | 74 | 84 | 67 | 77 | 89 | 101 | 77 | 89 | 102 | 116 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,72 | 3,86 | 4,01 | 4,17 | 4,95 | 5,14 | 5,35 | 5,57 | 6,19 | 6,43 | 6,68 | 6,96 |
| Аэродинамическое сопротивление КСк 4-3, Па | 96 | 102 | 110 | 118 | 162 | 174 | 186 | 201 | 244 | 261 | 281 | 302 |
| Температура воздуха на выходе из калорифера, °С | 44 | 40 | 35 | 30 | 41 | 36 | 31 | 26 | 38 | 33 | 28 | 22 |
| Расход горячей воды, м³/ч | 1,2 | 1,4 | 1,7 | 1,9 | 1,5 | 1,8 | 2,0 | 2,3 | 1,8 | 2,1 | 2,4 | 2,7 |
| Гидравлическое сопротивление, кПа | 1,0 | 1,3 | 1,8 | 2,3 | 1,6 | 2,0 | 2,7 | 3,6 | 2,1 | 2,8 | 3,8 | 4,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,5 | 42,2 | 44,0 | 45,9 | 48,2 | 50,4 | 52,5 | 54,7 | 55,3 | 57,7 | 60,2 | 62,7 |
| Скорость теплоносителя в трубках, м/сек | 0,30 | 0,35 | 0,41 | 0,47 | 0,37 | 0,44 | 0,51 | 0,57 | 0,44 | 0,51 | 0,59 | 0,68 |
| Тепловая мощность, кВт | 49 | 57 | 65 | 74 | 60 | 70 | 80 | 92 | 70 | 82 | 94 | 108 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 4,34 | 4,50 | 4,68 | 4,87 | 5,57 | 5,79 | 6,01 | 6,26 |
| Аэродинамическое сопротивление, Па | 69 | 73 | 79 | 85 | 127 | 136 | 146 | 157 | 201 | 215 | 231 | 249 |
| t воздуха на выходе из теплообменника, °С | 46 | 41 | 37 | 33 | 42 | 37 | 32 | 28 | 39 | 34 | 29 | 24 |
| Расход теплоносителя калорифером КСк 4-3, м³/ч | 1,5 | 1,7 | 2,0 | 2,3 | 1,9 | 2,2 | 2,5 | 2,9 | 2,3 | 2,6 | 3,0 | 3,4 |
| Гидравлическое сопротивление, кПа | 1,4 | 1,7 | 2,6 | 3,4 | 2,3 | 3,2 | 4,3 | 5,6 | 3,4 | 4,6 | 6,2 | 8,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,0 | 39,7 | 41,4 | 43,2 | 46,7 | 48,8 | 50,9 | 53,1 | 54,5 | 56,9 | 59,4 | 61,9 |
| Скорость теплоносителя, м/сек | 0,36 | 0,42 | 0,49 | 0,56 | 0,47 | 0,54 | 0,63 | 0,72 | 0,56 | 0,65 | 0,76 | 0,87 |
| Производительность по теплу, кВт | 42 | 49 | 56 | 65 | 53 | 63 | 72 | 83 | 64 | 75 | 87 | 99 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк4-3 воздуха, м³/ч | 5000 | 5400 | 5800 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 6,19 | 6,43 | 6,68 | 6,96 | 6,69 | 6,94 | 7,22 | 7,51 | 7,18 | 7,46 | 7,75 | 8,07 |
| Аэродинамические потери, Па | 244 | 261 | 281 | 302 | 281 | 301 | 323 | 348 | 320 | 343 | 368 | 397 |
| Температура выходящего нагретого воздуха, °С | 33 | 28 | 23 | 18 | 32 | 27 | 22 | 17 | 31 | 26 | 21 | 16 |
| Объем используемого теплоносителя, м³/ч | 1,5 | 1,8 | 2,1 | 2,4 | 1,6 | 1,9 | 2,2 | 2,6 | 1,7 | 2,0 | 2,4 | 2,7 |
| Гидравлические потери, кПа | 1,6 | 2,1 | 2,9 | 3,9 | 1,7 | 2,4 | 3,3 | 4,4 | 1,9 | 2,7 | 3,7 | 4,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 54,0 | 56,5 | 59,0 | 61,6 | 56,6 | 59,2 | 61,8 | 64,6 | 59,1 | 61,8 | 64,6 | 67,4 |
| Скорость теплоносителя, м/сек | 0,38 | 0,45 | 0,52 | 0,60 | 0,40 | 0,47 | 0,55 | 0,64 | 0,42 | 0,50 | 0,58 | 0,68 |
| Тепловая мощность воздухонагревателя, кВт | 61 | 72 | 84 | 97 | 64 | 76 | 89 | 102 | 68 | 80 | 94 | 108 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 4,34 | 4,50 | 4,68 | 4,87 | 5,57 | 5,79 | 6,01 | 6,26 |
| Воздушное сопротивление калорифера КСк 4 3, Па | 69 | 73 | 79 | 85 | 127 | 136 | 146 | 157 | 201 | 215 | 231 | 249 |
| t нагретого воздуха на выходе из теплообменника, °С | 42 | 38 | 34 | 30 | 39 | 34 | 29 | 25 | 36 | 31 | 26 | 21 |
| Расход теплоносителя, м³/ч | 1,4 | 1,6 | 1,9 | 2,2 | 1,8 | 2,1 | 2,4 | 2,8 | 2,1 | 2,5 | 2,9 | 3,3 |
| Сопротивление по воде, кПа | 1,2 | 1,7 | 2,3 | 3,0 | 2,0 | 2,8 | 3,8 | 5,0 | 2,9 | 4,1 | 5,5 | 7,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,5 | 39,3 | 41,0 | 42,8 | 46,2 | 48,3 | 50,4 | 52,6 | 53,8 | 56,3 | 58,8 | 61,4 |
| Скорость теплоносителя в трубках, м/сек | 0,34 | 0,40 | 0,46 | 0,53 | 0,43 | 0,51 | 0,59 | 0,68 | 0,52 | 0,61 | 0,71 | 0,82 |
| Производительность по теплу, кВт | 39 | 46 | 53 | 61 | 50 | 59 | 68 | 79 | 60 | 71 | 82 | 94 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,72 | 3,86 | 4,01 | 4,17 | 4,95 | 5,14 | 5,35 | 5,57 | 6,19 | 6,43 | 6,68 | 6,96 |
| Воздушное сопротивление, Па | 96 | 102 | 110 | 118 | 162 | 174 | 186 | 201 | 244 | 261 | 281 | 302 |
| Температура воздуха на выходе из КСк 4-3, °С | 35 | 31 | 26 | 21 | 33 | 28 | 23 | 18 | 31 | 25 | 20 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 1,0 | 1,2 | 1,4 | 1,6 | 1,2 | 1,5 | 1,7 | 2,0 | 1,4 | 1,7 | 2,0 | 2,3 |
| Гидравлические потери калорифера КСк 4-3, кПа | 0,6 | 0,9 | 1,2 | 1,7 | 0,9 | 1,3 | 1,9 | 2,5 | 1,3 | 1,8 | 2,6 | 3,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,9 | 40,8 | 42,7 | 44,6 | 46,5 | 48,7 | 50,9 | 53,2 | 53,2 | 55,8 | 58,4 | 61,0 |
| Скорость теплоносителя, м/сек | 0,24 | 0,29 | 0,34 | 0,39 | 0,30 | 0,35 | 0,42 | 0,48 | 0,35 | 0,42 | 0,49 | 0,57 |
| Тепловая производительность, кВт | 39 | 47 | 55 | 63 | 48 | 57 | 67 | 78 | 56 | 67 | 79 | 92 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 4,34 | 4,50 | 4,68 | 4,87 | 5,57 | 5,79 | 6,01 | 6,26 |
| Аэродинамическое сопротивление, Па | 69 | 73 | 79 | 85 | 127 | 136 | 146 | 157 | 201 | 215 | 231 | 249 |
| t воздуха на выходе из воздухоподогревателя, °С | 39 | 35 | 31 | 27 | 36 | 31 | 26 | 22 | 33 | 28 | 23 | 19 |
| Расход теплоносителя, м³/ч | 1,6 | 1,9 | 2,2 | 2,6 | 2,0 | 2,4 | 2,8 | 3,3 | 2,4 | 2,9 | 3,4 | 3,9 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,2 | 3,1 | 4,2 | 2,6 | 3,8 | 5,2 | 7,0 | 3,8 | 5,4 | 7,5 | 10,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,3 | 40,2 | 42,0 | 43,9 | 47,2 | 49,4 | 51,7 | 54,0 | 55,0 | 57,6 | 60,3 | 63,0 |
| Скорость теплоносителя в калорифере КСк 4-3, м/сек | 0,38 | 0,46 | 0,54 | 0,63 | 0,48 | 0,59 | 0,69 | 0,80 | 0,59 | 0,71 | 0,83 | 0,97 |
| Тепловая мощность воздухонагревателя, кВт | 36 | 43 | 50 | 58 | 46 | 55 | 64 | 75 | 55 | 66 | 77 | 90 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2900 | 3400 | 3900 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,59 | 3,73 | 3,88 | 4,04 | 4,21 | 4,37 | 4,54 | 4,73 | 4,83 | 5,01 | 5,21 | 5,43 |
| Сопротивление по воздуху, Па | 90 | 96 | 103 | 111 | 120 | 129 | 138 | 149 | 155 | 166 | 178 | 192 |
| t воздуха на выходе из калорифера КСк 4-3, °С | 32 | 28 | 23 | 19 | 31 | 26 | 22 | 17 | 30 | 25 | 20 | 15 |
| Объем теплоносителя для нагрева, м³/ч | 1,0 | 1,2 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,9 | 1,3 | 1,5 | 1,8 | 2,1 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,3 | 1,8 | 0,8 | 1,2 | 1,7 | 2,3 | 1,0 | 1,6 | 2,1 | 2,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,4 | 40,4 | 42,3 | 44,3 | 42,4 | 44,5 | 46,7 | 48,8 | 46,1 | 48,4 | 50,8 | 53,1 |
| Скорость горячей воды в трубках, м/сек | 0,24 | 0,30 | 0,35 | 0,42 | 0,28 | 0,33 | 0,40 | 0,47 | 0,30 | 0,37 | 0,44 | 0,53 |
| Тепловая производительность, кВт | 34 | 42 | 50 | 58 | 39 | 47 | 56 | 65 | 43 | 52 | 61 | 72 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,10 | 3,21 | 3,34 | 3,48 | 3,72 | 3,86 | 4,01 | 4,17 | 4,34 | 4,50 | 4,68 | 4,87 |
| Аэродинамическое сопротивление, Па | 69 | 73 | 79 | 85 | 96 | 102 | 110 | 118 | 127 | 136 | 146 | 157 |
| t воздуха на выходе из калорифера КСк 4-3, °С | 35 | 31 | 28 | 24 | 34 | 30 | 25 | 21 | 32 | 28 | 24 | 19 |
| Расход теплоносителя, м³/ч | 1,9 | 2,3 | 2,7 | 3,2 | 2,2 | 2,6 | 3,2 | 3,7 | 2,4 | 3,0 | 3,5 | 4,1 |
| Сопротивление по воде, кПа | 2,3 | 3,4 | 4,9 | 6,7 | 3,1 | 4,5 | 6,5 | 8,8 | 3,8 | 5,6 | 8,0 | 11,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,5 | 41,5 | 43,5 | 45,5 | 44,2 | 46,5 | 48,7 | 51,0 | 48,6 | 51,1 | 53,5 | 56,0 |
| Скорость теплоносителя в трубках, м/сек | 0,46 | 0,56 | 0,67 | 0,79 | 0,53 | 0,65 | 0,77 | 0,90 | 0,60 | 0,72 | 0,86 | 1,01 |
| Тепловой поток, кВт | 32 | 39 | 47 | 55 | 37 | 45 | 54 | 63 | 42 | 51 | 60 | 71 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 2700 | 3150 | 3600 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,34 | 3,47 | 3,61 | 3,76 | 3,90 | 4,05 | 4,21 | 4,30 | 4,46 | 4,63 | 4,81 | 4,91 |
| Аэродинамическое сопротивление, Па | 79 | 84 | 91 | 98 | 105 | 112 | 120 | 125 | 134 | 143 | 154 | 159 |
| Температура выходящего воздуха, °С | 29 | 25 | 21 | 17 | 28 | 24 | 19 | 17 | 27 | 22 | 18 | 16 |
| Расход теплоносителя, м³/ч | 1,1 | 1,3 | 1,6 | 1,8 | 1,2 | 1,4 | 1,7 | 1,9 | 1,3 | 1,6 | 1,9 | 2,1 |
| Гидравлическое сопротивление, кПа | 0,6 | 1,0 | 1,5 | 2,1 | 0,8 | 1,3 | 1,8 | 2,2 | 1,0 | 1,5 | 2,3 | 2,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,1 | 39,2 | 41,1 | 43,1 | 40,8 | 43,1 | 45,2 | 46,3 | 44,3 | 46,7 | 49,1 | 50,3 |
| Скорость теплоносителя, м/сек | 0,25 | 0,31 | 0,37 | 0,44 | 0,28 | 0,34 | 0,42 | 0,45 | 0,31 | 0,38 | 0,46 | 0,51 |
| Тепловая мощность калорифера КСк 4-3, кВт | 29 | 36 | 43 | 51 | 33 | 40 | 49 | 53 | 36 | 44 | 54 | 58 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных воздухонагревателей КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-3 и Двухрядный калорифер КСк 2-3. Расчет для температурных значений ниже -30 градусов произведен с четырехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.
Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 3

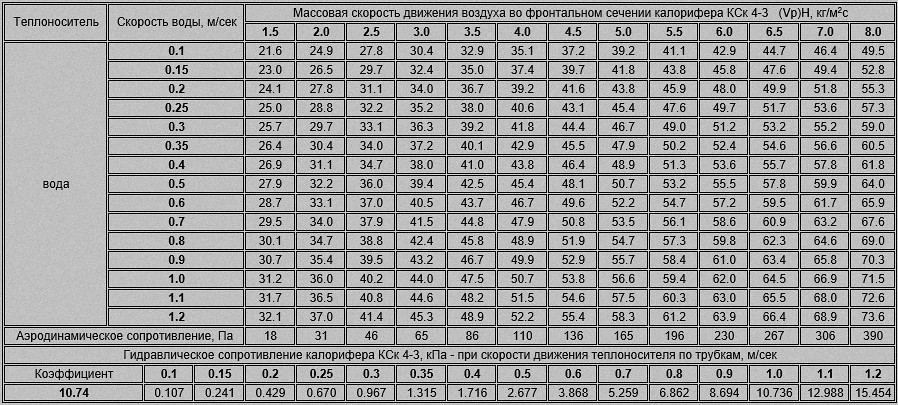

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-3 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
