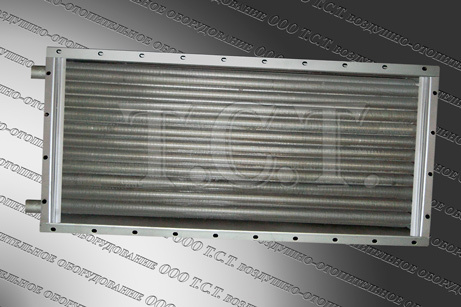

Калорифер КСк 3-10
Производство и сфера применения водяного калорифера КСк 3-10
Калорифер КСк 3-10 водяной предназначен для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования воздуха. Производство калориферов КСк 3-10-02-ХЛ3 осуществляется согласно техническим характеристикам и соответствует требованиям ТУ 4863-002-55613706-02. Каждый воздухонагреватель проходит гидравлическое испытание на прочность и герметичность. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: промышленные цеха, технические комплексы, теплицы и т. д.
Конструкция и технические характеристики калорифера КСк 3-10
Калорифер КСк 3-10 состоит из трубных несущих решеток, распределительных крышек или коллекторов, теплоотдающих элементов, патрубков и съемных боковых щитков. Многоходовое движение теплоносителя обеспечивается разделительными сегментами, установленными в коллекторах. Одна из распределительных крышек глухая, в другую ввариваются патрубки для подачи и отвода теплоносителя. Съемные боковые щитки с монтажными отверстиями присоединяются болтовым соединением к торцам решеток. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения.
Теплоноситель - горячая, перегретая вода. Три ряда теплоотдающих элементов, расположенных в шахматном порядке. Ходов по теплоносителю - четыре (шесть). Выдержка из технических условий (ТУ 4863-002-55613706-02) на калориферы КСк производства ЗАО Т.С.Т.: калориферы предназначены для нагрева воздуха с помощью горячей (или перегретой) воды, поступающей от внешних источников теплоснабжения и по качеству соответствующей требованиям ГОСТ 27330; изготавливаются из углеродистых сталей обыкновенного качества общего назначения (кроме оребренной поверхности); все наружные поверхности (кроме теплообменной поверхности и поверхностей трубных решеток со стороны нагревательных элементов) имеют термостойкое лакокрасочное покрытие, соответствующее группе условий эксплуатации ХЛ3 по ГОСТ 9.104; средний срок эксплуатации - 10 лет; полный средний ресурс - 42500 часов; полный установленный ресурс – 12800 часов; средняя наработка на отказ – 7350 часов.
| Основные технические характеристики водяного воздухонагревателя КСк 3-10-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 6300 | 141 | 29.7 | 65 |
Производительность по воздуху - 6300 м³/ч. Тепловая мощность - 141 кВт. Вес (масса) калорифера (не более) - 64 кг. Вместимость (объем) воздухонагревателя КСк 3-10 - 7.1 литра. Площадь поверхности теплообмена – 29.7 м². Габариты по контуру - 1227 х 575 х 180 мм. Количество теплопередающих трубок – 35 шт. Общая длина трубки – 1169 мм. Длина накатного алюминиевого оребрения – 1129 мм. Диаметр патрубков для подвода-отвода теплоносителя – 32 мм.

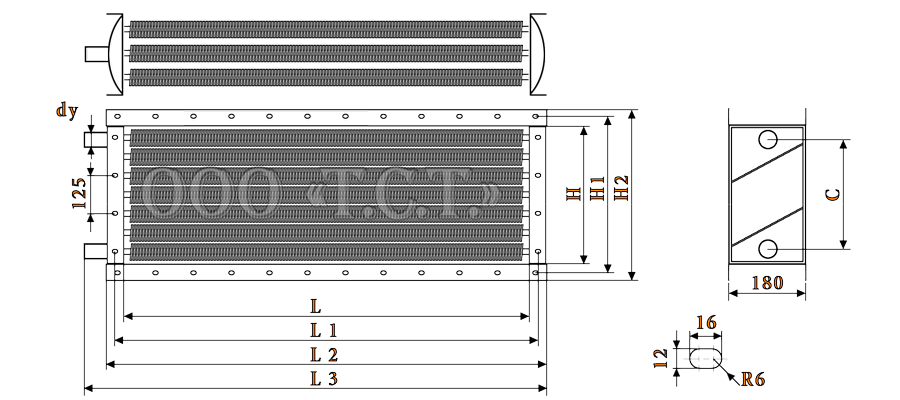

Габаритные и присоединительные размеры калорифера КСк 3-10
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-10, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1275 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры теплообменника КСк 3 10: L - 1155 мм (длина трубок до решеток - внутренняя длина воздухонагревателя), L1 - 1203 мм (расстояние между монтажными отверстиями), L2 - 1227 мм (полная длина КСк 3 10 - без патрубков), L3 - 1275 мм (полная длина теплообменника КСк 3 10 - с патрубками), H - 503 мм (внутренняя ширина отопительного прибора), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина воздухоподогревателя), С - 430 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-10
| Технические данные калорифера КСк 3-10 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 (6) | 3 | 1.155 | 0.581 | 29.7 | 0.00164 | 0.00101 | 0.00116 (0.00078) |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 10 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2700 до 12000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,90 | 4,04 | 4,20 | 4,38 | 6,18 | 6,42 | 6,67 | 6,95 | 7,42 | 7,70 | 8,01 | 8,33 |
| Аэродинамическое сопротивление, Па | 73 | 78 | 84 | 90 | 170 | 182 | 196 | 211 | 238 | 255 | 273 | 294 |
| t воздуха на выходе из воздухонагревателя, °С | 47 | 42 | 37 | 31 | 40 | 34 | 28 | 22 | 38 | 31 | 25 | 19 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,6 | 1,8 | 1,6 | 1,9 | 2,1 | 2,4 | 1,8 | 2,1 | 2,4 | 2,6 |
| Гидравлическое сопротивление, кПа | 3,4 | 4,5 | 5,8 | 7,4 | 6,4 | 8,4 | 10,8 | 13,7 | 8,1 | 10,6 | 13,6 | 17,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 46,6 | 48,4 | 50,3 | 52,2 | 60,0 | 62,4 | 64,8 | 67,3 | 66,3 | 68,9 | 71,6 | 74,3 |
| Скорость теплоносителя в калорифере КСк 3-10, м/сек | 0,46 | 0,52 | 0,59 | 0,67 | 0,62 | 0,71 | 0,81 | 0,91 | 0,70 | 0,80 | 0,91 | 1,02 |
| Производительность по теплу, кВт | 108 | 124 | 141 | 158 | 147 | 168 | 191 | 215 | 165 | 189 | 214 | 241 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 8000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,90 | 4,04 | 4,20 | 4,38 | 4,95 | 5,13 | 5,34 | 5,56 | 6,18 | 6,42 | 6,67 | 6,95 |
| Аэродинамическое сопротивление, Па | 73 | 78 | 84 | 90 | 113 | 121 | 130 | 140 | 170 | 182 | 196 | 211 |
| t воздуха на выходе из теплообменника, °С | 45 | 40 | 34 | 29 | 41 | 36 | 30 | 25 | 38 | 32 | 27 | 21 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,0 | 2,2 | 1,8 | 2,0 | 2,3 | 2,6 | 2,1 | 2,4 | 2,7 | 3,0 |
| Гидравлическое сопротивление, кПа | 5,3 | 7,1 | 9,2 | 11,8 | 7,3 | 9,7 | 12,7 | 16,2 | 9,9 | 13,1 | 17,0 | 21,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 48,3 | 50,2 | 52,2 | 54,3 | 55,1 | 57,3 | 59,6 | 61,9 | 62,2 | 64,8 | 67,3 | 69,9 |
| Скорость теплоносителя, м/сек | 0,57 | 0,65 | 0,75 | 0,85 | 0,67 | 0,77 | 0,88 | 0,99 | 0,77 | 0,89 | 1,02 | 1,15 |
| Производительность по теплу калорифера КСк 3-10, кВт | 103 | 119 | 135 | 153 | 121 | 139 | 159 | 180 | 140 | 161 | 184 | 208 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,09 | 3,21 | 3,34 | 3,47 | 3,90 | 4,04 | 4,20 | 4,38 | 4,95 | 5,13 | 5,34 | 5,44 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 73 | 78 | 84 | 90 | 113 | 121 | 130 | 135 |
| t воздуха на выходе из воздухоподогревателя, °С | 46 | 42 | 37 | 32 | 43 | 38 | 33 | 28 | 40 | 35 | 29 | 26 |
| Расход теплоносителя в калорифере КСк 3-10, м³/ч | 1,7 | 1,9 | 2,2 | 2,5 | 2,0 | 2,3 | 2,6 | 2,9 | 2,3 | 2,6 | 3,0 | 3,2 |
| Гидравлическое сопротивление, кПа | 6,2 | 8,4 | 11,0 | 14,2 | 8,6 | 11,5 | 15,1 | 19,6 | 11,8 | 15,9 | 20,8 | 23,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,2 | 46,1 | 47,9 | 49,8 | 50,2 | 52,3 | 54,5 | 56,6 | 57,3 | 59,7 | 62,1 | 63,4 |
| Скорость теплоносителя, м/сек | 0,61 | 0,71 | 0,82 | 0,93 | 0,72 | 0,83 | 0,96 | 1,09 | 0,85 | 0,98 | 1,12 | 1,20 |
| Тепловой поток, кВт | 85 | 98 | 113 | 128 | 99 | 115 | 132 | 150 | 117 | 135 | 155 | 165 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5500 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,78 | 2,89 | 3,00 | 3,13 | 3,40 | 3,53 | 3,67 | 3,74 | 3,90 | 3,97 | 4,04 | 4,12 |
| Аэродинамическое сопротивление КСк 3-10, Па | 39 | 42 | 45 | 49 | 57 | 61 | 65 | 68 | 73 | 76 | 78 | 81 |
| Температура воздуха на выходе из калорифера, °С | 47 | 43 | 38 | 34 | 44 | 39 | 35 | 32 | 42 | 40 | 37 | 35 |
| Расход горячей воды, м³/ч | 1,9 | 2,3 | 2,6 | 2,9 | 2,2 | 2,6 | 3,0 | 3,2 | 2,4 | 2,6 | 2,8 | 3,0 |
| Гидравлическое сопротивление, кПа | 8,4 | 11,3 | 15,0 | 19,5 | 11,1 | 15,1 | 19,9 | 22,6 | 13,3 | 15,7 | 18,2 | 20,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 43,3 | 45,1 | 47,0 | 48,9 | 48,4 | 50,4 | 52,5 | 53,6 | 52,1 | 53,3 | 54,4 | 55,5 |
| Скорость теплоносителя в трубках, м/сек | 0,71 | 0,83 | 0,96 | 1,09 | 0,82 | 0,96 | 1,10 | 1,17 | 0,90 | 0,97 | 1,05 | 1,13 |
| Тепловая мощность, кВт | 77 | 90 | 103 | 118 | 89 | 103 | 119 | 127 | 97 | 105 | 113 | 122 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,55 | 1,60 | 1,67 | 1,74 | 1,86 | 1,93 | 2,00 | 2,04 | 2,16 | 2,25 | 2,34 | 2,38 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 17 | 19 | 20 | 22 | 23 | 25 | 27 | 29 | 30 |
| t воздуха на выходе из теплообменника, °С | 54 | 51 | 47 | 44 | 51 | 48 | 44 | 43 | 49 | 46 | 42 | 40 |
| Расход теплоносителя калорифером КСк 3-10, м³/ч | 1,7 | 2,0 | 2,3 | 2,7 | 2,0 | 2,3 | 2,7 | 2,9 | 2,2 | 2,6 | 3,0 | 3,2 |
| Гидравлическое сопротивление, кПа | 6,6 | 9,0 | 12,0 | 15,8 | 8,6 | 11,8 | 15,9 | 18,1 | 10,9 | 14,8 | 19,8 | 22,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,8 | 34,2 | 35,7 | 37,1 | 36,3 | 37,9 | 39,5 | 40,3 | 39,6 | 41,3 | 43,1 | 44,0 |
| Скорость теплоносителя, м/сек | 0,63 | 0,74 | 0,85 | 0,98 | 0,72 | 0,85 | 0,98 | 1,05 | 0,81 | 0,95 | 1,10 | 1,17 |
| Производительность по теплу, кВт | 49 | 58 | 67 | 76 | 56 | 66 | 76 | 82 | 63 | 74 | 85 | 91 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-10 воздуха, м³/ч | 5000 | 6300 | 7000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,09 | 3,21 | 3,34 | 3,47 | 3,90 | 4,04 | 4,20 | 4,29 | 4,33 | 4,49 | 4,58 | 4,67 |
| Аэродинамические потери, Па | 48 | 51 | 55 | 59 | 73 | 78 | 84 | 87 | 89 | 95 | 98 | 102 |
| Температура выходящего нагретого воздуха, °С | 39 | 35 | 30 | 26 | 36 | 32 | 27 | 24 | 35 | 30 | 28 | 25 |
| Объем используемого теплоносителя, м³/ч | 1,8 | 2,1 | 2,5 | 2,9 | 2,1 | 2,5 | 2,9 | 3,1 | 2,3 | 2,7 | 2,9 | 3,1 |
| Гидравлические потери, кПа | 7,1 | 10,0 | 13,7 | 18,0 | 9,8 | 13,8 | 18,8 | 21,7 | 11,4 | 15,9 | 18,7 | 21,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,7 | 46,8 | 48,8 | 50,8 | 50,8 | 53,1 | 55,5 | 56,6 | 53,9 | 56,3 | 57,6 | 58,8 |
| Скорость теплоносителя, м/сек | 0,66 | 0,78 | 0,91 | 1,05 | 0,77 | 0,92 | 1,07 | 1,15 | 0,83 | 0,98 | 1,06 | 1,15 |
| Тепловая мощность воздухонагревателя, кВт | 72 | 85 | 99 | 114 | 84 | 100 | 116 | 125 | 91 | 107 | 116 | 125 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -5 | -10 | -15 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,16 | 2,25 | 2,34 | 2,43 | 2,47 | 2,57 | 2,67 | 2,72 | 2,78 | 2,83 | 2,89 | 2,94 |
| Воздушное сопротивление калорифера КСк 3 10, Па | 25 | 27 | 29 | 31 | 32 | 34 | 37 | 38 | 39 | 41 | 42 | 44 |
| t нагретого воздуха на выходе из теплообменника, °С | 46 | 42 | 38 | 34 | 44 | 40 | 36 | 34 | 43 | 41 | 39 | 37 |
| Расход теплоносителя, м³/ч | 2,1 | 2,4 | 2,8 | 3,2 | 2,3 | 2,7 | 3,1 | 3,3 | 2,5 | 2,7 | 2,9 | 3,1 |
| Сопротивление по воде, кПа | 9,4 | 13,0 | 17,6 | 23,2 | 11,3 | 15,8 | 21,4 | 24,6 | 13,3 | 15,9 | 18,7 | 21,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 39,1 | 40,9 | 42,7 | 44,4 | 42,2 | 44,1 | 46,0 | 46,9 | 45,0 | 46,0 | 47,0 | 48,1 |
| Скорость теплоносителя в трубках, м/сек | 0,75 | 0,89 | 1,03 | 1,19 | 0,83 | 0,98 | 1,14 | 1,20 | 0,90 | 0,98 | 1,06 | 1,15 |
| Производительность по теплу, кВт | 59 | 69 | 81 | 93 | 65 | 76 | 89 | 95 | 70 | 77 | 83 | 90 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 5250 | 6300 | 7250 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,25 | 3,37 | 3,50 | 3,65 | 3,90 | 4,04 | 4,20 | 4,38 | 4,48 | 4,65 | 4,84 | 4,93 |
| Воздушное сопротивление, Па | 52 | 56 | 60 | 65 | 73 | 78 | 84 | 90 | 94 | 101 | 109 | 113 |
| Температура воздуха на выходе из КСк 3-10, °С | 36 | 31 | 27 | 22 | 34 | 29 | 24 | 19 | 32 | 27 | 22 | 19 |
| Объем потребляемого теплоносителя, м³/ч | 1,7 | 2,1 | 2,4 | 2,8 | 2,0 | 2,3 | 2,7 | 3,2 | 2,2 | 2,6 | 3,0 | 3,2 |
| Гидравлические потери калорифера КСк 3-10, кПа | 6,5 | 9,3 | 12,8 | 17,2 | 8,3 | 11,9 | 16,5 | 22,1 | 10,0 | 14,4 | 19,8 | 23,1 |
| Коэффициент теплопередачи, Вт/(м²*град) | 45,3 | 47,5 | 49,6 | 51,8 | 50,1 | 52,5 | 54,9 | 57,2 | 54,1 | 56,7 | 59,2 | 60,5 |
| Скорость теплоносителя, м/сек | 0,63 | 0,75 | 0,88 | 1,02 | 0,71 | 0,85 | 1,00 | 1,16 | 0,78 | 0,93 | 1,10 | 1,18 |
| Тепловая производительность, кВт | 69 | 82 | 96 | 112 | 78 | 93 | 109 | 127 | 86 | 102 | 120 | 130 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,86 | 1,93 | 1,96 | 2,00 | 2,16 | 2,20 | 2,25 | 2,29 | 2,47 | 2,52 | 2,57 | 2,62 |
| Аэродинамическое сопротивление, Па | 19 | 20 | 21 | 22 | 25 | 26 | 27 | 28 | 32 | 33 | 34 | 35 |
| t воздуха на выходе из воздухоподогревателя, °С | 44 | 41 | 39 | 37 | 42 | 40 | 39 | 37 | 41 | 39 | 37 | 34 |
| Расход теплоносителя, м³/ч | 2,1 | 2,5 | 2,7 | 3,0 | 2,4 | 2,6 | 2,8 | 3,1 | 2,6 | 2,9 | 3,1 | 3,4 |
| Гидравлическое сопротивление, кПа | 9,6 | 13,7 | 16,3 | 18,9 | 12,1 | 14,5 | 17,4 | 20,5 | 14,7 | 17,6 | 20,9 | 24,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 36,7 | 38,4 | 39,3 | 40,1 | 40,0 | 40,9 | 41,9 | 42,8 | 43,1 | 44,1 | 45,1 | 46,1 |
| Скорость теплоносителя в калорифере КСк 3-10, м/сек | 0,76 | 0,91 | 0,99 | 1,07 | 0,86 | 0,94 | 1,03 | 1,12 | 0,95 | 1,03 | 1,13 | 1,20 |
| Тепловая мощность воздухонагревателя, кВт | 48 | 58 | 63 | 68 | 54 | 59 | 65 | 70 | 60 | 65 | 71 | 77 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 5000 | 6000 | 6500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,09 | 3,21 | 3,34 | 3,47 | 3,71 | 3,85 | 4,00 | 4,08 | 4,02 | 4,17 | 4,34 | 4,42 |
| Сопротивление по воздуху, Па | 48 | 51 | 55 | 59 | 67 | 72 | 77 | 80 | 77 | 83 | 89 | 92 |
| t воздуха на выходе из калорифера КСк 3-10, °С | 33 | 28 | 24 | 19 | 31 | 26 | 21 | 19 | 30 | 25 | 20 | 18 |
| Объем теплоносителя для нагрева, м³/ч | 1,8 | 2,1 | 2,5 | 3,0 | 2,0 | 2,4 | 2,9 | 3,1 | 2,1 | 2,6 | 3,0 | 3,3 |
| Гидравлическое сопротивление, кПа | 6,6 | 9,8 | 13,8 | 18,9 | 8,5 | 12,6 | 17,8 | 20,9 | 9,5 | 14,0 | 19,8 | 23,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,4 | 46,7 | 48,9 | 51,1 | 49,2 | 51,6 | 54,0 | 55,3 | 51,4 | 54,0 | 56,5 | 57,8 |
| Скорость горячей воды в трубках, м/сек | 0,63 | 0,77 | 0,91 | 1,07 | 0,72 | 0,87 | 1,04 | 1,13 | 0,76 | 0,92 | 1,10 | 1,19 |
| Тепловая производительность, кВт | 60 | 73 | 87 | 101 | 68 | 83 | 98 | 106 | 72 | 87 | 104 | 112 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2700 | 3150 | 3400 | |||||||||
| Температура входящего воздуха, °С | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 | +5 | 0 | -5 | -10 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,67 | 1,70 | 1,73 | 1,77 | 1,91 | 1,95 | 1,98 | 2,02 | 2,06 | 2,10 | 2,14 | 2,18 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 20 | 21 | 22 | 23 | 23 | 24 | 25 | 26 |
| t воздуха на выходе из калорифера КСк 3-10, °С | 41 | 40 | 38 | 36 | 41 | 40 | 38 | 36 | 40 | 39 | 37 | 35 |
| Расход теплоносителя, м³/ч | 2,4 | 2,6 | 2,9 | 3,1 | 2,4 | 2,7 | 2,9 | 3,2 | 2,5 | 2,8 | 3,1 | 3,4 |
| Сопротивление по воде, кПа | 12,0 | 14,7 | 17,7 | 21,1 | 12,3 | 15,2 | 18,4 | 22,3 | 13,7 | 16,9 | 20,8 | 25,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 35,7 | 36,6 | 37,4 | 38,3 | 37,9 | 38,9 | 39,9 | 40,9 | 39,6 | 40,6 | 41,7 | 42,6 |
| Скорость теплоносителя в трубках, м/сек | 0,85 | 0,94 | 1,04 | 1,13 | 0,86 | 0,96 | 1,06 | 1,16 | 0,91 | 1,00 | 1,10 | 1,20 |
| Тепловой поток, кВт | 41 | 45 | 49 | 54 | 41 | 46 | 50 | 55 | 43 | 48 | 53 | 59 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 4500 | 5250 | 6300 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,78 | 2,89 | 3,00 | 3,06 | 3,25 | 3,37 | 3,50 | 3,57 | 3,90 | 4,04 | 4,12 | 4,20 |
| Аэродинамическое сопротивление, Па | 39 | 42 | 45 | 47 | 52 | 56 | 60 | 62 | 73 | 78 | 81 | 84 |
| Температура выходящего воздуха, °С | 30 | 26 | 22 | 20 | 29 | 24 | 20 | 18 | 27 | 22 | 20 | 18 |
| Расход теплоносителя, м³/ч | 1,8 | 2,2 | 2,6 | 2,8 | 2,0 | 2,4 | 2,9 | 3,2 | 2,2 | 2,7 | 3,0 | 3,3 |
| Гидравлическое сопротивление, кПа | 6,5 | 10,0 | 14,4 | 17,3 | 8,1 | 12,4 | 17,9 | 21,4 | 10,3 | 15,8 | 19,3 | 23,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 42,4 | 44,6 | 46,8 | 48,0 | 46,2 | 48,6 | 51,0 | 52,2 | 51,0 | 53,8 | 55,1 | 56,5 |
| Скорость теплоносителя, м/сек | 0,63 | 0,78 | 0,94 | 1,02 | 0,70 | 0,87 | 1,04 | 1,14 | 0,79 | 0,98 | 1,08 | 1,19 |
| Тепловая мощность калорифера КСк 3-10, кВт | 50 | 62 | 74 | 81 | 55 | 69 | 83 | 90 | 63 | 78 | 86 | 94 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-10. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-10. На странице сайта: Калорифер ТВВ 310 представлен воздухоподогреватель для холодного климата аналогичных типоразмеров с расчетами для температурных значений входящего воздуха ниже -30 градусов.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 10

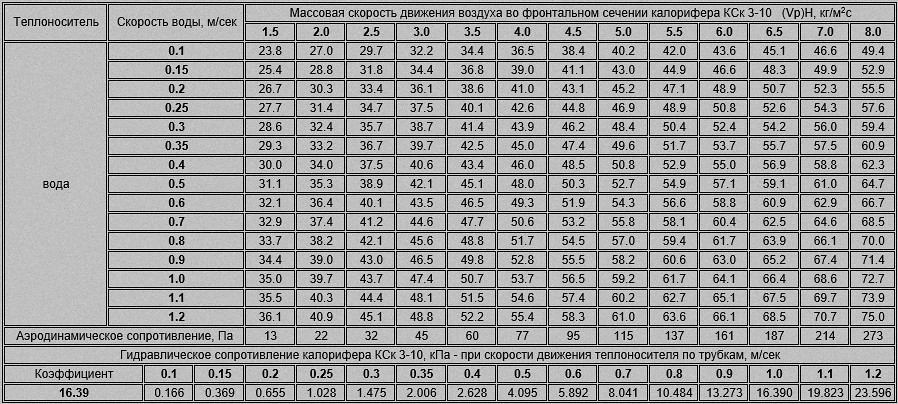

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-10 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
