Калорифер КСк 2-10
Производство и сфера назначения водяного калорифера КСк 2-10
Калорифер КСк 2-10 водяной предназначен для подогрева холодного воздуха и создания технологического тепла в помещениях промышленного, коммунального, сельскохозяйственного назначения. Производство водяных калориферов КСк 2-10-02-ХЛ3 выполняется в соответствии с требованиями технических условий ТУ 4863-002-55613706-02 с последующей проверкой каждого воздухонагревателя на герметичность и прочность. Теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-10

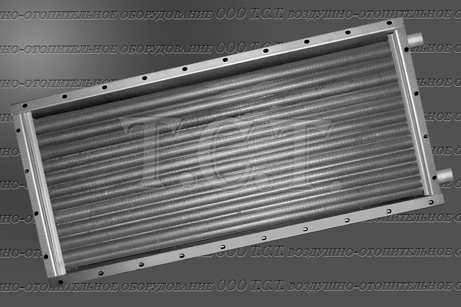

Калорифер КСк 2-10 конструктивно представляет собой отопительный модуль прямоугольного сечения, состоящий из трубных решеток, коллекторов, нагревательных элементов и патрубков. Многоходовое движение теплоносителя обеспечивают сегментированные перегородки, установленные в коллекторах и разделяющие их на отдельные сектора. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-10-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 6300 | 101 | 19.5 | 46 |
Тепловая мощность - 101 кВт. Производительность по воздуху - 6300 м³/ч. Вместимость (объем) воздухонагревателя - 5.1 литра. Площадь поверхности теплообмена – 19.5 м². Вес (масса) калорифера КСк 2-10 - 46 кг. Габариты по контуру - 1227 х 575 х 180 мм. Количество нагревающих трубок – 23 шт. Общая длина трубки – 1169 мм. Длина накатного алюминиевого оребрения – 1129 мм. Диаметр патрубков для подвода-отвода теплоносителя – 32 мм.

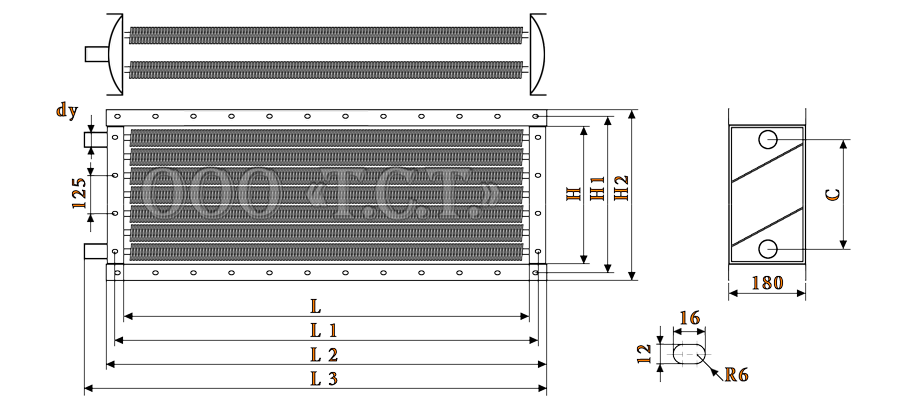

Габаритные и присоединительные размеры калорифера КСк 2-10
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-10, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1275 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры воздухонагревателя КСк 2 10: L - 1155 мм (длина трубок до решеток - внутренняя длина теплообменника), L1 - 1203 мм (расстояние между монтажными отверстиями), L2 - 1227 мм (полная длина без патрубков), L3 - 1275 мм (полная длина воздухоподогревателя - с патрубками), H - 503 мм (внутренняя ширина или высота нагревателя), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная высота водяного отопительного модуля КСк 2-10), С - 430 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-10
| Технические данные калорифера КСк 2-10 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 1.155 | 0.581 | 19.5 | 0.00152 | 0.00101 | 0.00076 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 10 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2500 до 10000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 8000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,90 | 4,04 | 4,12 | 4,20 | 4,95 | 5,13 | 5,23 | 5,34 | 6,18 | 6,42 | 6,54 | 6,67 |
| Аэродинамическое сопротивление, Па | 51 | 55 | 57 | 59 | 79 | 85 | 88 | 91 | 119 | 127 | 132 | 137 |
| t воздуха на выходе из воздухонагревателя, °С | 33 | 27 | 24 | 20 | 30 | 23 | 20 | 17 | 27 | 20 | 17 | 13 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,7 | 1,9 | 2,2 | 1,7 | 2,2 | 2,6 | 2,9 | 2,2 | 2,9 | 3,3 | 3,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 46,3 | 48,0 | 48,9 | 49,8 | 51,9 | 53,9 | 54,9 | 55,9 | 57,8 | 60,1 | 61,2 | 62,3 |
| Скорость теплоносителя в калорифере КСк 2-10, м/сек | 0,33 | 0,38 | 0,40 | 0,43 | 0,39 | 0,44 | 0,47 | 0,49 | 0,43 | 0,49 | 0,53 | 0,56 |
| Производительность по теплу, кВт | 78 | 89 | 95 | 101 | 89 | 102 | 109 | 116 | 101 | 116 | 123 | 131 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 7500 | 9000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,90 | 4,04 | 4,12 | 4,20 | 4,64 | 4,81 | 4,91 | 5,00 | 5,56 | 5,78 | 5,89 | 6,00 |
| Аэродинамическое сопротивление, Па | 51 | 55 | 57 | 59 | 70 | 75 | 78 | 81 | 98 | 105 | 109 | 113 |
| t воздуха на выходе из теплообменника, °С | 32 | 25 | 22 | 19 | 30 | 23 | 20 | 17 | 27 | 21 | 17 | 14 |
| Расход теплоносителя, м³/ч | 1,1 | 1,3 | 1,4 | 1,5 | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,7 | 3,1 | 3,5 | 2,5 | 3,3 | 3,8 | 4,3 | 3,1 | 4,1 | 4,6 | 5,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 48,1 | 50,0 | 50,9 | 51,9 | 52,3 | 54,4 | 55,4 | 56,5 | 57,1 | 59,4 | 60,5 | 61,7 |
| Скорость теплоносителя, м/сек | 0,41 | 0,48 | 0,51 | 0,54 | 0,46 | 0,53 | 0,56 | 0,60 | 0,51 | 0,59 | 0,63 | 0,67 |
| Производительность по теплу калорифера КСк 2-10, кВт | 74 | 86 | 91 | 97 | 82 | 95 | 101 | 108 | 91 | 105 | 112 | 120 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 5000 | 6300 | 7500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,09 | 3,21 | 3,27 | 3,34 | 3,90 | 4,04 | 4,12 | 4,20 | 4,64 | 4,81 | 4,91 | 5,00 |
| Аэродинамическое сопротивление, Па | 33 | 36 | 37 | 38 | 51 | 55 | 57 | 59 | 70 | 75 | 78 | 81 |
| t воздуха на выходе из воздухоподогревателя, °С | 34 | 28 | 25 | 22 | 31 | 25 | 22 | 18 | 29 | 22 | 19 | 16 |
| Расход теплоносителя в калорифере КСк 2-10, м³/ч | 1,3 | 1,4 | 1,5 | 1,6 | 1,4 | 1,6 | 1,8 | 1,9 | 1,6 | 1,8 | 1,9 | 2,1 |
| Гидравлическое сопротивление, кПа | 2,5 | 3,4 | 3,9 | 4,4 | 3,3 | 4,4 | 5,1 | 5,8 | 4,1 | 5,4 | 6,2 | 7,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,8 | 46,6 | 47,5 | 48,5 | 50,1 | 52,2 | 53,2 | 54,2 | 54,6 | 56,8 | 57,9 | 59,0 |
| Скорость теплоносителя, м/сек | 0,46 | 0,53 | 0,57 | 0,61 | 0,53 | 0,61 | 0,66 | 0,70 | 0,59 | 0,68 | 0,73 | 0,78 |
| Тепловой поток, кВт | 63 | 73 | 78 | 83 | 72 | 83 | 89 | 96 | 80 | 92 | 99 | 106 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,47 | 2,57 | 2,62 | 2,67 | 3,09 | 3,21 | 3,27 | 3,34 | 3,90 | 4,04 | 4,12 | 4,20 |
| Аэродинамическое сопротивление КСк 2-10, Па | 22 | 24 | 25 | 26 | 33 | 36 | 37 | 38 | 51 | 55 | 57 | 59 |
| Температура воздуха на выходе из калорифера, °С | 37 | 31 | 28 | 25 | 34 | 28 | 25 | 22 | 30 | 24 | 21 | 18 |
| Расход горячей воды, м³/ч | 1,4 | 1,6 | 1,7 | 1,8 | 1,6 | 1,8 | 1,9 | 2,1 | 1,8 | 2,1 | 2,2 | 2,4 |
| Гидравлическое сопротивление, кПа | 3,0 | 4,1 | 4,7 | 5,4 | 3,9 | 5,3 | 6,2 | 7,1 | 5,2 | 7,1 | 8,1 | 9,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 41,8 | 43,5 | 44,4 | 45,3 | 46,6 | 48,6 | 49,5 | 50,5 | 52,2 | 54,4 | 55,4 | 56,5 |
| Скорость теплоносителя в трубках, м/сек | 0,50 | 0,59 | 0,63 | 0,67 | 0,58 | 0,67 | 0,72 | 0,77 | 0,66 | 0,77 | 0,83 | 0,89 |
| Тепловая мощность, кВт | 54 | 63 | 67 | 72 | 62 | 72 | 77 | 83 | 71 | 83 | 89 | 95 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,47 | 2,57 | 2,62 | 2,67 | 3,09 | 3,21 | 3,27 | 3,34 | 3,90 | 4,04 | 4,12 | 4,20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 33 | 36 | 37 | 38 | 51 | 55 | 57 | 59 |
| t воздуха на выходе из теплообменника, °С | 36 | 31 | 28 | 25 | 33 | 28 | 25 | 22 | 30 | 24 | 21 | 18 |
| Расход теплоносителя калорифером КСк 2-10, м³/ч | 1,9 | 2,2 | 2,4 | 2,5 | 2,2 | 2,5 | 2,7 | 2,9 | 2,5 | 2,9 | 3,1 | 3,3 |
| Гидравлическое сопротивление, кПа | 5,7 | 7,8 | 9,0 | 10,4 | 7,5 | 10,3 | 12,0 | 13,7 | 9,9 | 13,6 | 15,8 | 18,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,2 | 46,0 | 47,0 | 47,9 | 49,3 | 51,4 | 52,5 | 53,5 | 55,2 | 57,5 | 58,7 | 59,9 |
| Скорость теплоносителя, м/сек | 0,69 | 0,81 | 0,87 | 0,94 | 0,80 | 0,93 | 1,00 | 1,06 | 0,91 | 1,06 | 1,15 | 1,22 |
| Производительность по теплу, кВт | 53 | 62 | 67 | 72 | 61 | 72 | 77 | 83 | 70 | 82 | 89 | 95 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-10 воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,47 | 2,57 | 2,62 | 2,67 | 3,09 | 3,21 | 3,27 | 3,34 | 3,90 | 4,04 | 4,12 | 4,20 |
| Аэродинамические потери, Па | 22 | 24 | 25 | 26 | 33 | 36 | 37 | 38 | 51 | 55 | 57 | 59 |
| Температура выходящего нагретого воздуха, °С | 32 | 26 | 23 | 20 | 29 | 23 | 20 | 17 | 26 | 20 | 17 | 14 |
| Объем используемого теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,6 | 1,7 | 1,9 | 1,6 | 1,8 | 2,0 | 2,1 |
| Гидравлические потери, кПа | 2,2 | 3,1 | 3,6 | 4,2 | 2,9 | 4,0 | 4,7 | 5,5 | 3,8 | 5,3 | 6,2 | 7,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,7 | 42,5 | 43,4 | 44,3 | 45,4 | 47,4 | 48,4 | 49,4 | 50,8 | 53,0 | 54,2 | 55,3 |
| Скорость теплоносителя, м/сек | 0,43 | 0,51 | 0,55 | 0,59 | 0,49 | 0,58 | 0,63 | 0,68 | 0,57 | 0,67 | 0,73 | 0,78 |
| Тепловая мощность воздухонагревателя, кВт | 47 | 55 | 60 | 64 | 53 | 63 | 68 | 74 | 61 | 72 | 78 | 84 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,16 | 2,25 | 2,29 | 2,34 | 2,47 | 2,57 | 2,62 | 2,67 | 2,78 | 2,89 | 2,94 | 3,00 |
| Воздушное сопротивление калорифера КСк 2 10, Па | 17 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 31 | 32 |
| t нагретого воздуха на выходе из теплообменника, °С | 35 | 30 | 28 | 25 | 34 | 28 | 26 | 23 | 32 | 27 | 24 | 21 |
| Расход теплоносителя, м³/ч | 1,6 | 1,9 | 2,1 | 2,2 | 1,8 | 2,1 | 2,2 | 2,4 | 1,9 | 2,2 | 2,4 | 2,6 |
| Сопротивление по воде, кПа | 4,1 | 5,7 | 6,7 | 7,8 | 4,9 | 6,8 | 7,9 | 9,1 | 5,6 | 7,9 | 9,1 | 10,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,8 | 42,6 | 43,5 | 44,4 | 43,6 | 45,5 | 46,5 | 47,4 | 46,2 | 48,2 | 49,2 | 50,2 |
| Скорость теплоносителя в трубках, м/сек | 0,59 | 0,70 | 0,75 | 0,81 | 0,64 | 0,76 | 0,82 | 0,88 | 0,69 | 0,82 | 0,88 | 0,95 |
| Производительность по теплу, кВт | 46 | 54 | 58 | 62 | 50 | 58 | 63 | 68 | 53 | 63 | 68 | 73 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,16 | 2,25 | 2,29 | 2,34 | 2,47 | 2,57 | 2,62 | 2,67 | 2,78 | 2,89 | 2,94 | 3,00 |
| Воздушное сопротивление, Па | 17 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 31 | 32 |
| Температура воздуха на выходе из КСк 2-10, °С | 31 | 25 | 23 | 20 | 29 | 24 | 21 | 18 | 28 | 22 | 19 | 17 |
| Объем потребляемого теплоносителя, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,1 | 1,3 | 1,4 | 1,5 | 1,2 | 1,4 | 1,5 | 1,6 |
| Гидравлические потери калорифера КСк 2-10, кПа | 1,6 | 2,2 | 2,6 | 3,1 | 1,8 | 2,6 | 3,1 | 3,7 | 2,1 | 3,1 | 3,6 | 4,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 37,5 | 39,3 | 40,1 | 41,0 | 40,1 | 41,9 | 42,9 | 43,8 | 42,4 | 44,4 | 45,4 | 46,4 |
| Скорость теплоносителя, м/сек | 0,36 | 0,43 | 0,47 | 0,51 | 0,39 | 0,47 | 0,51 | 0,56 | 0,42 | 0,51 | 0,55 | 0,60 |
| Тепловая производительность, кВт | 40 | 47 | 51 | 55 | 43 | 51 | 56 | 60 | 46 | 55 | 60 | 65 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,86 | 1,93 | 1,96 | 2,00 | 2,16 | 2,25 | 2,29 | 2,34 | 2,47 | 2,57 | 2,62 | 2,67 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 24 | 25 | 26 |
| t воздуха на выходе из воздухоподогревателя, °С | 34 | 30 | 27 | 25 | 33 | 28 | 25 | 23 | 31 | 26 | 23 | 20 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,2 | 2,3 | 1,8 | 2,2 | 2,4 | 2,6 | 2,0 | 2,4 | 2,6 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,4 | 6,3 | 7,4 | 8,7 | 5,3 | 7,7 | 9,1 | 10,6 | 6,4 | 9,1 | 10,8 | 12,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 38,7 | 40,5 | 41,4 | 42,3 | 41,7 | 43,7 | 44,7 | 45,6 | 44,6 | 46,7 | 47,7 | 48,7 |
| Скорость теплоносителя в калорифере КСк 2-10, м/сек | 0,61 | 0,73 | 0,79 | 0,86 | 0,67 | 0,81 | 0,88 | 0,95 | 0,73 | 0,88 | 0,96 | 1,03 |
| Тепловая мощность воздухонагревателя, кВт | 38 | 45 | 49 | 53 | 42 | 50 | 54 | 59 | 46 | 55 | 59 | 64 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,86 | 1,93 | 1,96 | 2,00 | 2,16 | 2,25 | 2,29 | 2,34 | 2,47 | 2,57 | 2,62 | 2,67 |
| Сопротивление по воздуху, Па | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 24 | 25 | 26 |
| t воздуха на выходе из калорифера КСк 2-10, °С | 29 | 24 | 22 | 19 | 28 | 23 | 20 | 18 | 26 | 21 | 18 | 16 |
| Объем теплоносителя для нагрева, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,1 | 1,3 | 1,4 | 1,5 | 1,2 | 1,4 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,4 | 2,1 | 2,5 | 2,9 | 1,7 | 2,5 | 3,0 | 3,6 | 2,0 | 3,0 | 3,6 | 4,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 35,0 | 36,8 | 37,6 | 38,5 | 37,8 | 39,7 | 40,6 | 41,5 | 40,4 | 42,4 | 43,4 | 44,4 |
| Скорость горячей воды в трубках, м/сек | 0,35 | 0,42 | 0,46 | 0,50 | 0,38 | 0,46 | 0,51 | 0,55 | 0,41 | 0,50 | 0,55 | 0,60 |
| Тепловая производительность, кВт | 32 | 39 | 43 | 47 | 36 | 43 | 47 | 52 | 39 | 47 | 52 | 56 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,55 | 1,60 | 1,64 | 1,67 | 1,86 | 1,93 | 1,96 | 2,00 | 2,16 | 2,25 | 2,29 | 2,34 |
| Аэродинамическое сопротивление, Па | 9 | 10 | 10 | 11 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 |
| t воздуха на выходе из калорифера КСк 2-10, °С | 34 | 29 | 27 | 25 | 32 | 27 | 25 | 22 | 30 | 25 | 23 | 20 |
| Расход теплоносителя, м³/ч | 1,8 | 2,2 | 2,4 | 2,6 | 2,0 | 2,5 | 2,7 | 2,9 | 2,3 | 2,7 | 3,0 | 3,2 |
| Сопротивление по воде, кПа | 5,1 | 7,6 | 9,0 | 10,7 | 6,5 | 9,7 | 11,4 | 13,7 | 7,9 | 11,8 | 14,0 | 16,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 36,6 | 38,4 | 39,2 | 40,1 | 40,0 | 42,0 | 43,0 | 44,0 | 43,2 | 45,4 | 46,4 | 47,4 |
| Скорость теплоносителя в трубках, м/сек | 0,66 | 0,80 | 0,87 | 0,95 | 0,74 | 0,90 | 0,98 | 1,08 | 0,82 | 1,00 | 1,09 | 1,18 |
| Тепловой поток, кВт | 31 | 38 | 41 | 45 | 35 | 42 | 46 | 50 | 38 | 47 | 51 | 56 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,55 | 1,60 | 1,64 | 1,67 | 1,86 | 1,93 | 1,96 | 2,00 | 2,16 | 2,25 | 2,29 | 2,34 |
| Аэродинамическое сопротивление, Па | 9 | 10 | 10 | 11 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 |
| Температура выходящего воздуха, °С | 28 | 23 | 21 | 19 | 26 | 21 | 19 | 17 | 25 | 20 | 17 | 15 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,3 | 1,4 | 1,0 | 1,3 | 1,4 | 1,5 | 1,1 | 1,4 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,9 | 2,4 | 2,8 | 1,6 | 2,5 | 3,0 | 3,6 | 1,9 | 3,0 | 3,7 | 4,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,4 | 34,1 | 34,9 | 35,8 | 35,5 | 37,3 | 38,2 | 39,2 | 38,3 | 40,3 | 41,3 | 42,3 |
| Скорость теплоносителя, м/сек | 0,30 | 0,41 | 0,45 | 0,49 | 0,37 | 0,46 | 0,50 | 0,55 | 0,41 | 0,50 | 0,56 | 0,61 |
| Тепловая мощность калорифера КСк 2-10, кВт | 26 | 32 | 35 | 38 | 29 | 36 | 40 | 43 | 32 | 40 | 44 | 48 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-10 и Четырехрядный воздухонагреватель КСк 4-10. Расчет произведен для температурных значений входящего воздуха до -30 градусов.

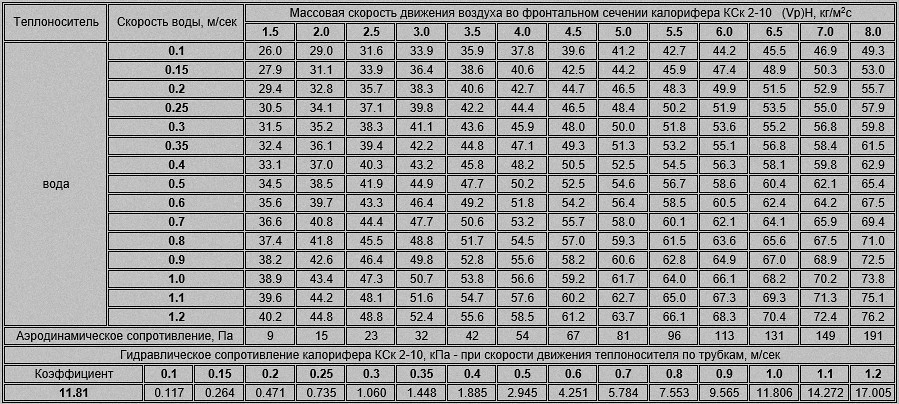

Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 10
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-10 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
