Калорифер КСк 4-10
Производство и сфера назначения водяного калорифера КСк 4-10
Калорифер КСк 4-10 водяной спирально-катанный предназначен для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования воздуха зданий и помещений среднего объема. Производство калориферов КСк 4 10 02 ХЛ3, основные параметры, габаритные размеры и характеристики соответствуют требованиям ТУ 4863-002-55613706-02 с проверкой каждого воздухонагревателя гидравлическим испытанием на герметичность. Калориферы предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150. Сфера применения: складские и производственные помещения, кладовые, автосалоны, мастерские и т. д.
Комплектация и технические характеристики калорифера КСк 4-10
Водяной воздухоподогреватель КСк 4-10 представляет собой сварной стальной корпус рамочного типа с установленными нагревательными биметаллическими элементами. Гидравлический тракт калорифера помимо теплонесущих трубок включает в себя: две трубные решетки с приваренными коллекторами, входной и выпускной патрубки, съемные боковые щитки. Изготовление теплоотдающих элементов производится из стальной электросварной прямошовной трубы по ГОСТ 10704 диаметром 16 х 1,6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм.
Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов. Расположены в шахматном порядке. Ходов по теплоносителю - четыре (шесть). Выписка из технических условий на калориферы КСк, производитель ООО Т.С.Т.: - критериями отказов являются отказы корпуса (теплонагревательных элементов, решеток и др.), коллекторных крышек, перегородок, патрубков или штуцеров в виде течи воды через трещины в сварных соединениях или других герметизирующих стенках; - герметичность и прочность проверяется воздействием воды под давлением 1,5 МПа в течении двух минут; - является герметичным, если нет появления влаги; - является прочным, если при визуальном осмотре не выявлены остаточные деформации теплоотдающих труб, трубных решеток и коллекторов; - транспортировка может осуществляться на открытых площадках; - при техническом обслуживании производится внешний осмотр болтовых соединений и резиновых прокладок, проверка крепления, удаление загрязнений в межреберном пространстве теплоотдающих трубок.
| Основные технические характеристики водяного воздухонагревателя КСк 4-10-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 6300 | 162 | 39.0 | 79 |
Площадь поверхности теплообмена - 39,0 м². Производительность по воздуху - 6300 м³/ч. Тепловая мощность калорифера - 162 кВт. Вес (масса) не более - 79 кг. Объем (емкость) воздухонагревателя КСк 4-10 - 9,4 литра. Габариты по контуру - 1227 х 575 х 180 мм. Количество теплоотдающих элементов – 46 шт. Общая длина трубки – 1169 мм. Длина накатного алюминиевого оребрения – 1129 мм. Диаметр патрубков или штуцеров – 32 мм.

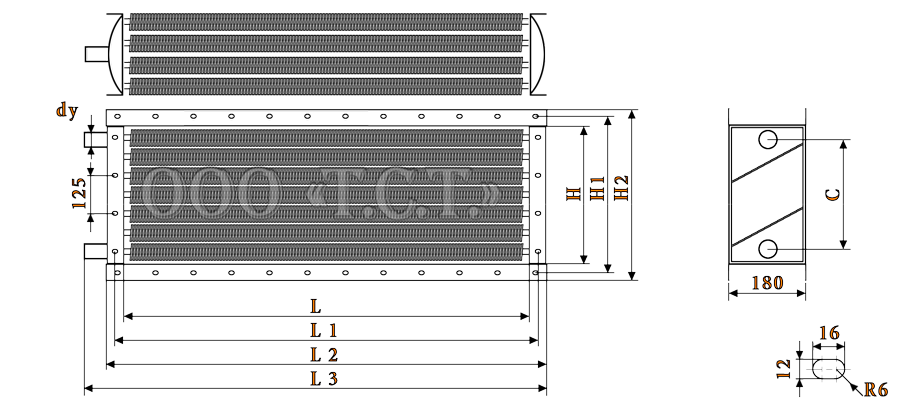

Габаритные и присоединительные размеры калорифера КСк 4-10
| Габаритные и присоединительные размеры оребренного теплообменника КСк 4-10, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1275 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры воздухонагревателя КСк 4 10: L - 1155 мм (длина трубок до решеток - внутренняя длина теплообменника), L1 - 1203 мм (расстояние между монтажными отверстиями), L2 - 1227 мм (полная длина КСк 4 10 - без патрубков), L3 - 1275 мм (полная длина воздухоподогревателя - с патрубками), H - 503 мм (внутренняя ширина или высота нагревателя), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная высота водяного отопительного модуля), С - 430 мм (расстояние между патрубками - по центру), dy 32 мм - диаметр условного прохода патрубков.
Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-10
| Технические данные калорифера КСк 4-10 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 (6) | 4 | 1.155 | 0.581 | 39.0 | 0.00224 | 0.00101 | 0.00153 (0.00102) |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 10 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 3150 до 12000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,90 | 4,04 | 4,20 | 4,38 | 6,18 | 6,42 | 6,67 | 6,95 | 7,42 | 7,70 | 8,01 | 8,33 |
| Аэродинамическое сопротивление, Па | 104 | 112 | 120 | 129 | 243 | 261 | 280 | 301 | 340 | 364 | 391 | 421 |
| t воздуха на выходе из воздухонагревателя, °С | 54 | 50 | 45 | 41 | 48 | 43 | 38 | 32 | 45 | 40 | 35 | 29 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,7 | 2,0 | 1,9 | 2,1 | 2,4 | 2,7 | 2,1 | 2,4 | 2,8 | 3,1 |
| Гидравлическое сопротивление, кПа | 2,7 | 3,6 | 4,6 | 5,9 | 5,4 | 7,1 | 9,1 | 11,6 | 7,0 | 9,2 | 11,9 | 15,1 |
| Коэффициент теплопередачи, Вт/(м²*град) | 43,2 | 45,0 | 46,8 | 48,7 | 57,3 | 59,7 | 62,1 | 64,6 | 64,1 | 66,7 | 69,4 | 72,2 |
| Скорость теплоносителя в калорифере КСк 4-10, м/сек | 0,40 | 0,45 | 0,52 | 0,58 | 0,55 | 0,64 | 0,72 | 0,82 | 0,63 | 0,73 | 0,83 | 0,93 |
| Производительность по теплу, кВт | 124 | 143 | 162 | 183 | 174 | 200 | 227 | 255 | 198 | 227 | 258 | 291 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 8000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,90 | 4,04 | 4,20 | 4,38 | 4,95 | 5,13 | 5,34 | 5,56 | 6,18 | 6,42 | 6,67 | 6,95 |
| Аэродинамическое сопротивление, Па | 104 | 112 | 120 | 129 | 162 | 173 | 186 | 200 | 243 | 261 | 280 | 301 |
| t воздуха на выходе из теплообменника, °С | 51 | 47 | 43 | 38 | 48 | 44 | 39 | 34 | 45 | 40 | 35 | 30 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,2 | 2,5 | 2,0 | 2,3 | 2,7 | 3,0 | 2,4 | 2,7 | 3,1 | 3,5 |
| Гидравлическое сопротивление, кПа | 4,2 | 5,6 | 7,3 | 9,4 | 6,0 | 7,9 | 10,4 | 13,3 | 8,2 | 11,0 | 14,3 | 18,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,7 | 46,6 | 48,5 | 50,5 | 51,7 | 53,9 | 56,1 | 58,4 | 59,3 | 61,8 | 64,4 | 67,0 |
| Скорость теплоносителя, м/сек | 0,49 | 0,57 | 0,65 | 0,73 | 0,59 | 0,68 | 0,77 | 0,87 | 0,69 | 0,79 | 0,91 | 1,03 |
| Производительность по теплу калорифера КСк 4-10, кВт | 118 | 136 | 156 | 176 | 141 | 162 | 185 | 210 | 165 | 191 | 218 | 247 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,09 | 3,21 | 3,34 | 3,47 | 3,90 | 4,04 | 4,20 | 4,38 | 4,95 | 5,13 | 5,34 | 5,44 |
| Аэродинамическое сопротивление, Па | 68 | 73 | 79 | 85 | 104 | 112 | 120 | 129 | 162 | 173 | 186 | 193 |
| t воздуха на выходе из воздухоподогревателя, °С | 52 | 49 | 45 | 40 | 49 | 45 | 41 | 36 | 46 | 42 | 37 | 35 |
| Расход теплоносителя в калорифере КСк 4-10, м³/ч | 1,8 | 2,1 | 2,4 | 2,8 | 2,2 | 2,5 | 2,9 | 3,3 | 2,6 | 3,0 | 3,4 | 3,7 |
| Гидравлическое сопротивление, кПа | 4,7 | 6,4 | 8,4 | 10,9 | 6,7 | 9,1 | 11,9 | 15,4 | 9,6 | 12,9 | 16,9 | 19,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,2 | 41,9 | 43,7 | 45,5 | 46,4 | 48,4 | 50,4 | 52,5 | 53,7 | 56,0 | 58,4 | 59,6 |
| Скорость теплоносителя, м/сек | 0,52 | 0,60 | 0,70 | 0,79 | 0,62 | 0,72 | 0,83 | 0,94 | 0,74 | 0,86 | 0,99 | 1,05 |
| Тепловой поток, кВт | 96 | 111 | 127 | 144 | 114 | 132 | 151 | 172 | 136 | 157 | 180 | 192 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5500 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,80 | 2,89 | 3,00 | 3,13 | 3,40 | 3,53 | 3,67 | 3,82 | 3,90 | 4,04 | 4,12 | 4,20 |
| Аэродинамическое сопротивление КСк 4-10, Па | 56 | 60 | 65 | 70 | 81 | 87 | 93 | 101 | 104 | 112 | 116 | 120 |
| Температура воздуха на выходе из калорифера, °С | 52 | 49 | 45 | 41 | 50 | 46 | 42 | 38 | 48 | 44 | 42 | 40 |
| Расход горячей воды, м³/ч | 2,1 | 2,5 | 2,8 | 3,2 | 2,5 | 2,9 | 3,3 | 3,8 | 2,7 | 3,2 | 3,4 | 3,7 |
| Гидравлическое сопротивление, кПа | 6,2 | 8,5 | 11,2 | 14,6 | 8,5 | 11,5 | 15,3 | 19,9 | 10,4 | 14,1 | 16,3 | 18,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 39,0 | 40,7 | 42,5 | 44,2 | 44,2 | 46,1 | 48,1 | 50,1 | 48,0 | 50,1 | 51,2 | 52,3 |
| Скорость теплоносителя в трубках, м/сек | 0,60 | 0,70 | 0,80 | 0,92 | 0,70 | 0,81 | 0,94 | 1,07 | 0,77 | 0,90 | 0,97 | 1,04 |
| Тепловая мощность, кВт | 86 | 100 | 115 | 131 | 100 | 117 | 134 | 153 | 111 | 129 | 139 | 149 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,16 | 2,25 | 2,34 | 2,38 | 2,47 | 2,57 | 2,67 | 2,72 | 2,78 | 2,89 | 2,94 | 3,00 |
| Аэродинамическое сопротивление, Па | 36 | 38 | 41 | 42 | 45 | 49 | 52 | 54 | 56 | 60 | 62 | 65 |
| t воздуха на выходе из теплообменника, °С | 54 | 51 | 48 | 46 | 52 | 49 | 46 | 44 | 51 | 48 | 46 | 44 |
| Расход теплоносителя калорифером КСк 4-10, м³/ч | 2,4 | 2,8 | 3,2 | 3,5 | 2,6 | 3,1 | 3,6 | 3,8 | 2,9 | 3,4 | 3,6 | 3,9 |
| Гидравлическое сопротивление, кПа | 7,8 | 10,7 | 14,2 | 16,4 | 9,6 | 13,2 | 17,6 | 20,2 | 11,6 | 15,9 | 18,3 | 21,1 |
| Коэффициент теплопередачи, Вт/(м²*град) | 35,1 | 36,6 | 38,2 | 39,0 | 38,1 | 39,8 | 41,5 | 42,4 | 41,0 | 42,8 | 43,7 | 44,7 |
| Скорость теплоносителя, м/сек | 0,67 | 0,78 | 0,90 | 0,97 | 0,74 | 0,87 | 1,01 | 1,08 | 0,82 | 0,96 | 1,03 | 1,10 |
| Производительность по теплу, кВт | 69 | 81 | 93 | 100 | 77 | 90 | 104 | 111 | 84 | 98 | 106 | 114 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк4-10 воздуха, м³/ч | 5500 | 6300 | 7000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,40 | 3,53 | 3,67 | 3,82 | 3,90 | 4,04 | 4,20 | 4,38 | 4,33 | 4,49 | 4,67 | 4,76 |
| Аэродинамические потери, Па | 81 | 87 | 93 | 101 | 104 | 112 | 120 | 129 | 127 | 135 | 145 | 151 |
| Температура выходящего нагретого воздуха, °С | 43 | 39 | 35 | 31 | 42 | 38 | 33 | 29 | 41 | 36 | 32 | 30 |
| Объем используемого теплоносителя, м³/ч | 2,1 | 2,5 | 3,0 | 3,4 | 2,4 | 2,8 | 3,3 | 3,8 | 2,6 | 3,0 | 3,5 | 3,8 |
| Гидравлические потери, кПа | 6,3 | 8,8 | 12,0 | 16,0 | 7,7 | 10,8 | 14,7 | 19,5 | 9,0 | 12,7 | 17,2 | 20,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 43,1 | 45,1 | 47,2 | 49,2 | 46,9 | 49,1 | 51,3 | 53,5 | 50,0 | 52,4 | 54,7 | 55,9 |
| Скорость теплоносителя, м/сек | 0,60 | 0,71 | 0,83 | 0,96 | 0,67 | 0,79 | 0,92 | 1,06 | 0,72 | 0,85 | 0,99 | 1,07 |
| Тепловая мощность воздухонагревателя, кВт | 87 | 103 | 120 | 138 | 96 | 114 | 133 | 153 | 104 | 123 | 144 | 154 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,16 | 2,25 | 2,34 | 2,43 | 2,47 | 2,57 | 2,67 | 2,78 | 2,78 | 2,89 | 2,94 | 3,00 |
| Воздушное сопротивление калорифера КСк 4 10, Па | 36 | 38 | 41 | 44 | 45 | 49 | 52 | 56 | 56 | 60 | 62 | 65 |
| t нагретого воздуха на выходе из теплообменника, °С | 50 | 47 | 44 | 41 | 49 | 46 | 42 | 39 | 48 | 44 | 42 | 41 |
| Расход теплоносителя, м³/ч | 2,2 | 2,6 | 3,0 | 3,5 | 2,5 | 2,9 | 3,4 | 3,9 | 2,7 | 3,2 | 3,4 | 3,7 |
| Сопротивление по воде, кПа | 6,7 | 9,4 | 12,7 | 16,7 | 8,3 | 11,5 | 15,7 | 20,7 | 10,0 | 13,9 | 16,1 | 18,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 34,6 | 36,2 | 37,8 | 39,5 | 37,6 | 39,4 | 41,1 | 42,9 | 40,5 | 42,4 | 43,3 | 44,2 |
| Скорость теплоносителя в трубках, м/сек | 0,62 | 0,73 | 0,86 | 0,98 | 0,69 | 0,81 | 0,95 | 1,09 | 0,76 | 0,89 | 0,96 | 1,04 |
| Производительность по теплу, кВт | 65 | 76 | 88 | 102 | 72 | 84 | 98 | 113 | 78 | 92 | 100 | 108 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 5250 | 6300 | 7250 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,25 | 3,37 | 3,50 | 3,65 | 3,90 | 4,04 | 4,20 | 4,38 | 4,48 | 4,65 | 4,84 | 4,93 |
| Воздушное сопротивление, Па | 75 | 80 | 86 | 92 | 104 | 112 | 120 | 129 | 135 | 144 | 155 | 161 |
| Температура воздуха на выходе из КСк 4-10, °С | 40 | 37 | 33 | 29 | 39 | 34 | 30 | 26 | 37 | 33 | 29 | 26 |
| Объем потребляемого теплоносителя, м³/ч | 1,9 | 2,3 | 2,7 | 3,1 | 2,2 | 2,6 | 3,1 | 3,6 | 2,4 | 2,9 | 3,4 | 3,7 |
| Гидравлические потери калорифера КСк 4-10, кПа | 5,0 | 7,1 | 9,8 | 13,2 | 6,5 | 9,3 | 12,9 | 17,4 | 8,1 | 11,5 | 15,9 | 18,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 41,4 | 43,4 | 45,4 | 47,4 | 46,3 | 48,5 | 50,7 | 53,0 | 50,5 | 52,9 | 55,3 | 56,5 |
| Скорость теплоносителя, м/сек | 0,53 | 0,64 | 0,76 | 0,87 | 0,61 | 0,73 | 0,86 | 1,00 | 0,68 | 0,81 | 0,96 | 1,03 |
| Тепловая производительность, кВт | 78 | 93 | 109 | 126 | 89 | 106 | 125 | 145 | 99 | 118 | 139 | 150 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,16 | 2,25 | 2,29 | 2,34 | 2,47 | 2,52 | 2,57 | 2,62 | 2,78 | 2,83 | 2,89 | 2,94 |
| Аэродинамическое сопротивление, Па | 36 | 38 | 39 | 41 | 45 | 47 | 49 | 50 | 56 | 58 | 60 | 62 |
| t воздуха на выходе из воздухоподогревателя, °С | 46 | 43 | 42 | 40 | 45 | 43 | 42 | 40 | 43 | 42 | 40 | 38 |
| Расход теплоносителя, м³/ч | 2,5 | 3,0 | 3,3 | 3,6 | 2,8 | 3,1 | 3,4 | 3,7 | 3,1 | 3,4 | 3,7 | 4,0 |
| Гидравлическое сопротивление, кПа | 8,7 | 12,5 | 14,7 | 17,2 | 10,7 | 12,8 | 15,3 | 18,0 | 12,9 | 15,4 | 18,4 | 21,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 35,4 | 37,1 | 37,9 | 38,8 | 38,4 | 39,3 | 40,3 | 41,2 | 41,3 | 42,3 | 43,3 | 44,3 |
| Скорость теплоносителя в калорифере КСк 4-10, м/сек | 0,71 | 0,85 | 0,92 | 1,00 | 0,78 | 0,86 | 0,94 | 1,02 | 0,86 | 0,94 | 1,02 | 1,10 |
| Тепловая мощность воздухонагревателя, кВт | 59 | 71 | 77 | 83 | 65 | 72 | 78 | 85 | 72 | 79 | 86 | 93 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 5800 | 6300 | 6800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,59 | 3,72 | 3,87 | 4,03 | 3,90 | 4,04 | 4,20 | 4,29 | 4,20 | 4,36 | 4,54 | 4,63 |
| Сопротивление по воздуху, Па | 90 | 96 | 103 | 111 | 104 | 112 | 120 | 124 | 120 | 128 | 138 | 143 |
| t воздуха на выходе из калорифера КСк 4-10, °С | 35 | 32 | 28 | 24 | 35 | 31 | 27 | 25 | 34 | 30 | 26 | 24 |
| Объем теплоносителя для нагрева, м³/ч | 2,2 | 2,6 | 3,1 | 3,7 | 2,3 | 2,8 | 3,3 | 3,6 | 2,4 | 3,0 | 3,5 | 3,8 |
| Гидравлическое сопротивление, кПа | 6,3 | 9,3 | 13,2 | 18,0 | 7,1 | 10,5 | 14,9 | 17,5 | 8,0 | 11,9 | 16,7 | 19,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,3 | 46,6 | 48,8 | 51,0 | 46,6 | 49,0 | 51,3 | 52,5 | 48,9 | 51,4 | 53,8 | 55,0 |
| Скорость горячей воды в трубках, м/сек | 0,60 | 0,73 | 0,87 | 1,02 | 0,64 | 0,79 | 0,93 | 1,01 | 0,68 | 0,82 | 0,98 | 1,07 |
| Тепловая производительность, кВт | 75 | 92 | 109 | 127 | 80 | 97 | 116 | 126 | 85 | 103 | 123 | 133 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 3500 | 3850 | |||||||||
| Температура входящего воздуха, °С | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 | +5 | 0 | -5 | -10 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,95 | 1,98 | 2,02 | 2,06 | 2,13 | 2,16 | 2,20 | 2,25 | 2,34 | 2,38 | 2,42 | 2,47 |
| Аэродинамическое сопротивление, Па | 29 | 30 | 31 | 32 | 34 | 36 | 37 | 38 | 41 | 42 | 44 | 45 |
| t воздуха на выходе из калорифера КСк 4-10, °С | 43 | 42 | 40 | 39 | 43 | 42 | 41 | 39 | 42 | 41 | 40 | 38 |
| Расход теплоносителя, м³/ч | 2,8 | 3,1 | 3,4 | 3,8 | 2,8 | 3,1 | 3,4 | 3,7 | 3,0 | 3,3 | 3,7 | 4,0 |
| Сопротивление по воде, кПа | 10,8 | 13,2 | 15,7 | 18,9 | 10,2 | 12,6 | 15,3 | 18,6 | 11,8 | 14,7 | 17,8 | 21,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 34,1 | 35,0 | 35,8 | 36,7 | 35,5 | 36,4 | 37,3 | 38,3 | 37,6 | 38,7 | 39,6 | 40,6 |
| Скорость теплоносителя в трубках, м/сек | 0,79 | 0,87 | 0,95 | 1,04 | 0,77 | 0,85 | 0,94 | 1,03 | 0,82 | 0,92 | 1,01 | 1,10 |
| Тепловой поток, кВт | 49 | 55 | 60 | 65 | 48 | 54 | 59 | 65 | 52 | 58 | 64 | 70 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 5000 | 6300 | 6800 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,09 | 3,21 | 3,34 | 3,40 | 3,90 | 4,04 | 4,20 | 4,29 | 4,20 | 4,36 | 4,45 | 4,54 |
| Аэродинамическое сопротивление, Па | 68 | 73 | 79 | 81 | 104 | 112 | 120 | 124 | 120 | 128 | 133 | 138 |
| Температура выходящего воздуха, °С | 33 | 29 | 25 | 24 | 31 | 27 | 23 | 21 | 30 | 26 | 24 | 22 |
| Расход теплоносителя, м³/ч | 2,1 | 2,6 | 3,1 | 3,4 | 2,5 | 3,1 | 3,7 | 4,0 | 2,6 | 3,2 | 3,6 | 3,9 |
| Гидравлическое сопротивление, кПа | 5,7 | 8,8 | 12,7 | 15,2 | 8,1 | 12,5 | 18,1 | 21,4 | 9,1 | 13,9 | 16,8 | 20,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,8 | 43,0 | 45,2 | 46,3 | 47,1 | 49,6 | 52,1 | 53,4 | 49,3 | 52,0 | 53,3 | 54,6 |
| Скорость теплоносителя, м/сек | 0,57 | 0,71 | 0,86 | 0,93 | 0,68 | 0,85 | 1,02 | 1,10 | 0,72 | 0,89 | 0,98 | 1,08 |
| Тепловая мощность калорифера КСк 4-10, кВт | 60 | 75 | 90 | 98 | 72 | 89 | 107 | 117 | 76 | 94 | 103 | 113 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-10 и Двухрядный калорифер КСк 2-10. Расчет для температурных значений ниже -30 градусов произведен с воздухоподогревателем для северных районов с идентичной рядностью и производительностью по воздуху: Калорифер ТВВ 410.

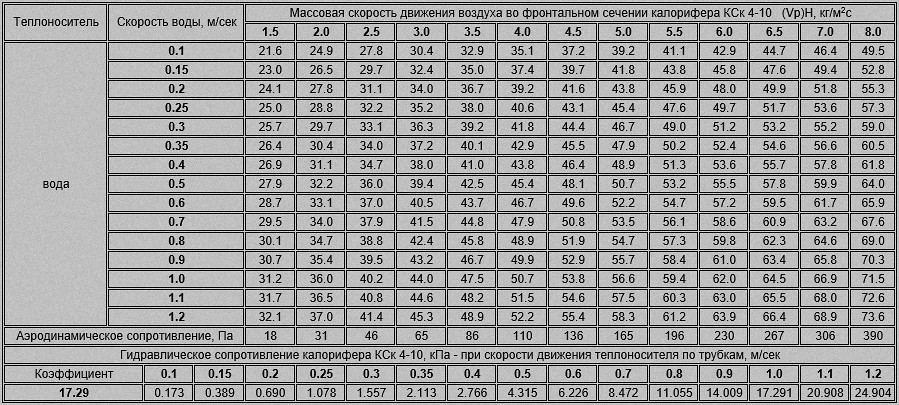

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 10
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-10 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
