Калорифер КСк 3-6
Производство и сфера применения водяного калорифера КСк 3-6
Калорифер водяной КСк 3-6 рекомендуется применять в производственных, общественных и административно-бытовых помещениях в составе калориферных групп и индивидуальных установок при рециркуляции воздуха или совмещении с системами общеобменной приточной вентиляции и кондиционирования воздуха. Производство калориферов типа КСк 3-6-02-ХЛ3 осуществляется по техническим требованиям ТУ 4863-002-55613706-02 с соблюдением теплотехнических параметров и проверкой на герметичность каждого воздухонагревателя этой серии. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения водовоздушного калорифера КСк 3-6: сушильные камеры, гаражи, промышленные цеха, производственные участки, сельскохозяйственные комплексы. Предназначается для отопления площадей небольших и средних объемов.
Конструкция и технические характеристики калорифера КСк 3-6
Биметаллический теплообменник КСк 3 6 - нагревательный модуль малого размера, с хорошими техническими характеристиками, способный нагреть 2500 м³/час на разность температур от 40°С до 60°С. Компактный, имеющий габаритные размеры: в длину – 650 мм, в высоту – 575 мм, в глубину или толщину – 180 мм. Основные элементы конструкции: трубные решетки, распределительные крышки или коллектора, патрубки, боковые щитки и нагревательные элементы, которые изготавливаются из электросварной трубы 16х1.6 мм или бесшовной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения.
Теплоноситель - горячая, перегретая вода. Три ряда теплоотдающих элементов, расположенных в шахматном порядке. Ходов по теплоносителю - четыре (шесть). Если данная модель водовоздушного нагревателя, будет использована в качестве единого отопительного агрегата, то для обдува и теплосъема с него, подойдут следующие вентиляторы. Для рециркуляционного обогрева – осевой ВО-06-300-4 (мощность двигателя 0.25 кВт, частота вращения рабочего колеса - 1500 оборотов в минуту). Для использования в качестве индивидуальной приточки, с забором наружного воздуха – центробежный радиальный ВЦ 14-46 или ВР 85-77 (0,55 и 0,75 кВт, 1500 оборотов в минуту).
| Основные технические характеристики водяного воздухонагревателя КСк 3-6-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 2500 | 53 | 13.7 | 37 |
Тепловая мощность калорифера КСк 3 6 - 53 кВт. Площадь поверхности теплообмена - 1З.7 м². Производительность по воздуху - 2500 м³/ч. Вес (масса) не более - 37 кг. Вместимость (объем) воздухонагревателя КСк 3-6 - 4.2 литра. Габариты по контуру - 602 х 575 х 180 мм. Теплонесущие трубки (количество) – 35 шт. Длина каждой трубки – 545 мм. Длина алюминиевого оребрения трубки – 515 мм. Диаметр патрубка – 32 мм.
Габаритные и присоединительные размеры калорифера КСк 3-6
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-6, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 530 | 578 | 602 | 650 | 503 | 551 | 575 | 430 | 32 |

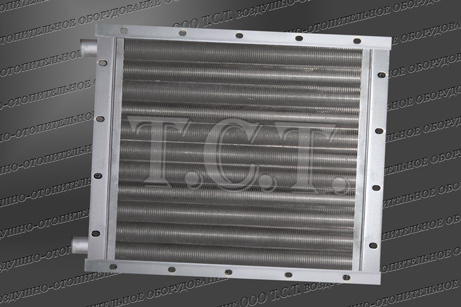

Калорифер КСк 3-6. Габаритные и присоединительные размеры: L - 530 мм - внутренняя длина воздухоподогревателя, L1 - 578 мм - расстояние между монтажными отверстиями, L2 - 602 мм - полная длина воздухонагревателя - без патрубков, L3 - 650 мм - полная длина отопительного прибора - с патрубками, H - 503 мм - внутренняя габаритная ширина КСк 3 6, H1 - 551 мм - расстояние между присоединительными отверстиями, H2 - 575 мм - полная ширина водяного теплообменника, С - 430 мм - расстояние между патрубками - по центру.
Расчетные рабочие параметры водяного калорифера типа КСк 3-6
| Технические данные калорифера КСк 3-6 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 (6) | 3 | 0.530 | 0.267 | 13.7 | 0.00164 | 0.00101 | 0.00116 (0.00078) |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 6 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1250 до 5000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,36 | 3,49 | 3,63 | 3,78 | 5,38 | 5,59 | 5,81 | 6,05 | 6,73 | 6,98 | 7,26 | 7,56 |
| Аэродинамическое сопротивление, Па | 56 | 60 | 64 | 69 | 132 | 141 | 152 | 163 | 199 | 213 | 228 | 246 |
| t воздуха на выходе из воздухонагревателя, °С | 44 | 39 | 33 | 27 | 37 | 31 | 25 | 19 | 34 | 28 | 21 | 15 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,6 | 0,7 | 0,6 | 0,8 | 1,1 | 1,4 | 0,8 | 1,1 | 1,4 | 1,8 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 37,0 | 38,5 | 40,0 | 41,5 | 47,9 | 49,8 | 51,7 | 53,7 | 54,1 | 56,2 | 58,4 | 60,6 |
| Скорость теплоносителя в калорифере КСк 3-6, м/сек | 0,17 | 0,19 | 0,22 | 0,25 | 0,23 | 0,26 | 0,30 | 0,34 | 0,27 | 0,31 | 0,35 | 0,39 |
| Производительность по теплу, кВт | 41 | 46 | 53 | 59 | 55 | 63 | 71 | 80 | 64 | 73 | 82 | 93 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3150 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,36 | 3,49 | 3,63 | 3,78 | 4,24 | 4,40 | 4,57 | 4,76 | 5,38 | 5,59 | 5,81 | 6,05 |
| Аэродинамическое сопротивление, Па | 56 | 60 | 64 | 69 | 85 | 91 | 98 | 105 | 132 | 141 | 152 | 163 |
| t воздуха на выходе из теплообменника, °С | 42 | 37 | 31 | 26 | 39 | 33 | 27 | 21 | 36 | 30 | 23 | 17 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,9 | 1,2 | 0,8 | 1,0 | 1,3 | 1,6 | 1,0 | 1,3 | 1,7 | 2,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,4 | 40,0 | 41,5 | 43,2 | 43,6 | 45,3 | 47,1 | 49,0 | 49,6 | 51,7 | 53,7 | 55,8 |
| Скорость теплоносителя, м/сек | 0,21 | 0,24 | 0,28 | 0,31 | 0,25 | 0,28 | 0,32 | 0,37 | 0,29 | 0,33 | 0,38 | 0,43 |
| Производительность по теплу калорифера КСк 3-6, кВт | 39 | 45 | 51 | 57 | 45 | 52 | 59 | 67 | 53 | 61 | 69 | 78 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3150 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,69 | 2,79 | 2,90 | 3,02 | 3,36 | 3,49 | 3,63 | 3,78 | 4,24 | 4,40 | 4,57 | 4,76 |
| Аэродинамическое сопротивление, Па | 37 | 40 | 43 | 46 | 56 | 60 | 64 | 69 | 85 | 91 | 98 | 105 |
| t воздуха на выходе из воздухоподогревателя, °С | 44 | 39 | 34 | 29 | 41 | 35 | 30 | 25 | 37 | 32 | 26 | 20 |
| Расход теплоносителя в калорифере КСк 3-6, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 1,1 | 1,5 | 0,8 | 1,2 | 1,5 | 2,0 | 1,2 | 1,6 | 2,1 | 2,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,3 | 36,8 | 38,3 | 39,8 | 39,9 | 41,6 | 43,3 | 45,0 | 45,3 | 47,3 | 49,2 | 51,1 |
| Скорость теплоносителя, м/сек | 0,23 | 0,27 | 0,31 | 0,35 | 0,27 | 0,31 | 0,36 | 0,41 | 0,31 | 0,36 | 0,42 | 0,47 |
| Тепловой поток, кВт | 32 | 37 | 43 | 48 | 37 | 43 | 49 | 56 | 43 | 50 | 58 | 66 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2200 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,42 | 2,51 | 2,61 | 2,72 | 2,96 | 3,07 | 3,19 | 3,33 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление КСк 3-6, Па | 31 | 33 | 35 | 38 | 44 | 47 | 51 | 55 | 56 | 60 | 64 | 69 |
| Температура воздуха на выходе из калорифера, °С | 44 | 39 | 35 | 30 | 41 | 36 | 31 | 26 | 40 | 35 | 29 | 24 |
| Расход горячей воды, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,2 | 1,3 | 1,0 | 1,1 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,5 | 2,0 | 1,1 | 1,5 | 2,1 | 2,7 | 1,3 | 1,8 | 2,5 | 3,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,6 | 36,1 | 37,6 | 39,1 | 38,6 | 40,3 | 42,0 | 43,7 | 41,5 | 43,2 | 45,0 | 46,8 |
| Скорость теплоносителя в трубках, м/сек | 0,27 | 0,31 | 0,36 | 0,41 | 0,31 | 0,36 | 0,41 | 0,47 | 0,33 | 0,39 | 0,45 | 0,51 |
| Тепловая мощность, кВт | 29 | 34 | 39 | 45 | 33 | 39 | 45 | 51 | 37 | 43 | 49 | 56 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1400 | 1600 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,88 | 1,96 | 2,03 | 2,12 | 2,15 | 2,23 | 2,32 | 2,42 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 19 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 56 | 60 | 64 | 69 |
| t воздуха на выходе из теплообменника, °С | 47 | 43 | 39 | 34 | 45 | 41 | 36 | 32 | 39 | 34 | 29 | 24 |
| Расход теплоносителя калорифером КСк 3-6, м³/ч | 0,9 | 1,0 | 1,2 | 1,3 | 1,0 | 1,1 | 1,3 | 1,5 | 1,3 | 1,5 | 1,7 | 2,0 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,5 | 2,1 | 2,7 | 1,4 | 1,9 | 2,5 | 3,3 | 2,6 | 3,5 | 4,7 | 6,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 31,7 | 33,1 | 34,5 | 35,9 | 34,1 | 35,6 | 37,1 | 38,7 | 43,7 | 45,6 | 47,5 | 49,5 |
| Скорость теплоносителя, м/сек | 0,30 | 0,36 | 0,41 | 0,48 | 0,34 | 0,39 | 0,46 | 0,52 | 0,46 | 0,54 | 0,62 | 0,72 |
| Производительность по теплу, кВт | 24 | 28 | 32 | 37 | 26 | 31 | 36 | 41 | 36 | 42 | 49 | 56 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-6 воздуха, м³/ч | 2200 | 2500 | 3400 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,96 | 3,07 | 3,19 | 3,33 | 3,36 | 3,49 | 3,63 | 3,78 | 4,57 | 4,75 | 4,94 | 5,14 |
| Аэродинамические потери, Па | 44 | 47 | 51 | 55 | 56 | 60 | 64 | 69 | 98 | 105 | 113 | 121 |
| Температура выходящего нагретого воздуха, °С | 36 | 31 | 26 | 21 | 34 | 29 | 24 | 19 | 31 | 25 | 20 | 14 |
| Объем используемого теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,2 | 0,9 | 1,0 | 1,1 | 1,3 | 1,0 | 1,2 | 1,4 | 1,6 |
| Гидравлические потери, кПа | 0,8 | 1,2 | 1,6 | 2,1 | 1,0 | 1,4 | 1,9 | 2,5 | 1,5 | 2,1 | 2,9 | 3,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,7 | 39,4 | 41,1 | 42,8 | 40,4 | 42,3 | 44,1 | 46,0 | 47,9 | 50,0 | 52,2 | 54,4 |
| Скорость теплоносителя, м/сек | 0,26 | 0,31 | 0,36 | 0,42 | 0,29 | 0,34 | 0,40 | 0,46 | 0,35 | 0,42 | 0,49 | 0,56 |
| Тепловая мощность воздухонагревателя, кВт | 29 | 34 | 40 | 46 | 32 | 37 | 44 | 50 | 39 | 46 | 53 | 62 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1400 | 1900 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,88 | 1,96 | 2,03 | 2,12 | 2,56 | 2,65 | 2,76 | 2,87 | 3,36 | 3,49 | 3,63 | 3,78 |
| Воздушное сопротивление калорифера КСк 3 6, Па | 19 | 21 | 22 | 24 | 34 | 36 | 39 | 42 | 56 | 60 | 64 | 69 |
| t нагретого воздуха на выходе из теплообменника, °С | 43 | 39 | 35 | 31 | 40 | 35 | 31 | 26 | 36 | 31 | 26 | 21 |
| Расход теплоносителя, м³/ч | 0,8 | 1,0 | 1,1 | 1,3 | 1,0 | 1,2 | 1,4 | 1,6 | 1,2 | 1,4 | 1,6 | 1,9 |
| Сопротивление по воде, кПа | 1,0 | 1,4 | 1,8 | 2,4 | 1,5 | 2,1 | 2,8 | 3,8 | 2,2 | 3,1 | 4,2 | 5,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 31,3 | 32,7 | 34,1 | 35,5 | 37,1 | 38,7 | 40,4 | 42,1 | 43,1 | 45,1 | 47,1 | 49,0 |
| Скорость теплоносителя в трубках, м/сек | 0,28 | 0,34 | 0,39 | 0,45 | 0,35 | 0,42 | 0,48 | 0,56 | 0,42 | 0,50 | 0,59 | 0,68 |
| Производительность по теплу, кВт | 22 | 26 | 31 | 35 | 28 | 33 | 38 | 44 | 33 | 40 | 46 | 53 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2300 | 2800 | 3300 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,83 | 2,93 | 3,05 | 3,17 | 3,77 | 3,91 | 4,06 | 4,23 | 4,44 | 4,61 | 4,79 | 4,99 |
| Воздушное сопротивление, Па | 41 | 51 | 55 | 59 | 69 | 74 | 79 | 85 | 93 | 99 | 107 | 115 |
| Температура воздуха на выходе из КСк 3-6, °С | 33 | 27 | 22 | 17 | 30 | 25 | 20 | 14 | 29 | 23 | 18 | 13 |
| Объем потребляемого теплоносителя, м³/ч | 0,7 | 0,9 | 1,0 | 1,2 | 0,8 | 1,0 | 1,1 | 1,3 | 0,9 | 1,1 | 1,3 | 1,5 |
| Гидравлические потери калорифера КСк 3-6, кПа | 0,6 | 1,1 | 1,5 | 2,0 | 1,0 | 1,4 | 1,9 | 2,6 | 1,2 | 1,7 | 2,4 | 3,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,2 | 39,9 | 41,7 | 43,5 | 42,4 | 44,4 | 46,4 | 48,4 | 46,4 | 48,6 | 50,8 | 53,0 |
| Скорость теплоносителя, м/сек | 0,23 | 0,30 | 0,35 | 0,41 | 0,28 | 0,34 | 0,40 | 0,47 | 0,32 | 0,38 | 0,45 | 0,52 |
| Тепловая производительность, кВт | 26 | 33 | 39 | 45 | 31 | 38 | 44 | 51 | 35 | 42 | 49 | 57 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 1400 | 1900 | 2500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,88 | 1,96 | 2,03 | 2,12 | 2,56 | 2,65 | 2,76 | 2,87 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 19 | 21 | 22 | 24 | 34 | 36 | 39 | 42 | 56 | 60 | 64 | 69 |
| t воздуха на выходе из воздухоподогревателя, °С | 40 | 36 | 32 | 28 | 36 | 32 | 27 | 23 | 33 | 29 | 24 | 19 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,3 | 1,5 | 1,1 | 1,4 | 1,6 | 1,8 | 1,4 | 1,6 | 1,9 | 2,2 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,8 | 2,5 | 3,4 | 2,0 | 2,8 | 3,9 | 5,3 | 2,9 | 4,1 | 5,8 | 7,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,0 | 33,5 | 35,0 | 36,5 | 37,9 | 39,7 | 41,5 | 43,3 | 44,1 | 46,2 | 48,3 | 50,4 |
| Скорость теплоносителя в калорифере КСк 3-6, м/сек | 0,32 | 0,39 | 0,46 | 0,53 | 0,40 | 0,48 | 0,57 | 0,66 | 0,49 | 0,58 | 0,69 | 0,80 |
| Тепловая мощность воздухонагревателя, кВт | 21 | 25 | 29 | 33 | 26 | 30 | 36 | 42 | 31 | 37 | 43 | 50 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2300 | 2700 | 3100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,09 | 3,21 | 3,34 | 3,48 | 3,63 | 3,77 | 3,92 | 4,08 | 4,17 | 4,33 | 4,50 | 4,59 |
| Сопротивление по воздуху, Па | 48 | 51 | 55 | 59 | 64 | 69 | 74 | 80 | 83 | 89 | 95 | 99 |
| t воздуха на выходе из калорифера КСк 3-6, °С | 29 | 24 | 19 | 14 | 28 | 23 | 17 | 13 | 26 | 21 | 16 | 13 |
| Объем теплоносителя для нагрева, м³/ч | 0,8 | 0,9 | 1,1 | 1,3 | 0,9 | 1,0 | 1,2 | 1,4 | 1,0 | 1,1 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,7 | 2,4 | 1,0 | 1,5 | 2,2 | 3,0 | 1,2 | 1,8 | 2,6 | 3,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,4 | 40,3 | 42,2 | 44,1 | 41,9 | 44,0 | 46,1 | 48,1 | 45,2 | 47,5 | 49,7 | 50,8 |
| Скорость горячей воды в трубках, м/сек | 0,26 | 0,32 | 0,38 | 0,44 | 0,29 | 0,35 | 0,42 | 0,49 | 0,32 | 0,39 | 0,46 | 0,50 |
| Тепловая производительность, кВт | 25 | 30 | 36 | 42 | 28 | 34 | 40 | 47 | 30 | 37 | 44 | 48 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1250 | 1700 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,68 | 1,75 | 1,81 | 1,89 | 2,29 | 2,37 | 2,47 | 2,57 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 16 | 17 | 18 | 19 | 28 | 29 | 32 | 34 | 56 | 60 | 64 | 69 |
| t воздуха на выходе из калорифера КСк 3-6, °С | 37 | 34 | 30 | 27 | 34 | 30 | 26 | 22 | 30 | 26 | 21 | 16 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,5 | 1,7 | 1,3 | 1,5 | 1,8 | 2,1 | 1,7 | 2,0 | 2,4 | 2,8 |
| Сопротивление по воде, кПа | 1,6 | 2,3 | 3,3 | 4,5 | 2,5 | 3,7 | 5,2 | 7,1 | 4,2 | 6,3 | 9,0 | 12,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 31,0 | 32,5 | 34,1 | 35,6 | 36,8 | 38,6 | 40,5 | 42,3 | 45,6 | 47,9 | 50,2 | 52,4 |
| Скорость теплоносителя в трубках, м/сек | 0,36 | 0,44 | 0,52 | 0,61 | 0,45 | 0,55 | 0,66 | 0,77 | 0,59 | 0,72 | 0,86 | 1,01 |
| Тепловой поток, кВт | 17 | 21 | 25 | 29 | 22 | 26 | 31 | 36 | 28 | 34 | 41 | 48 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 2000 | 2200 | 2500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,69 | 2,79 | 2,90 | 3,02 | 2,96 | 3,07 | 3,19 | 3,33 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 37 | 40 | 43 | 46 | 44 | 47 | 51 | 53 | 56 | 60 | 64 | 67 |
| Температура выходящего воздуха, °С | 27 | 23 | 18 | 14 | 26 | 22 | 17 | 15 | 25 | 21 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,7 | 0,9 | 1,1 | 1,3 | 0,8 | 1,0 | 1,2 | 1,3 | 0,9 | 1,1 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,2 | 1,7 | 2,5 | 0,9 | 1,3 | 2,0 | 2,4 | 1,0 | 1,6 | 2,4 | 2,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,9 | 37,8 | 39,7 | 41,6 | 37,8 | 39,9 | 41,8 | 42,8 | 40,6 | 42,8 | 44,9 | 45,9 |
| Скорость теплоносителя, м/сек | 0,25 | 0,31 | 0,38 | 0,45 | 0,27 | 0,33 | 0,40 | 0,44 | 0,29 | 0,37 | 0,44 | 0,48 |
| Тепловая мощность калорифера КСк 3-6, кВт | 20 | 25 | 30 | 36 | 22 | 27 | 32 | 35 | 24 | 29 | 35 | 38 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-6. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-6. На странице сайта: Калорифер ТВВ 306 представлен воздухоподогреватель для холодного климата аналогичных типоразмеров с расчетами для температурных значений входящего воздуха ниже -30 градусов.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 6

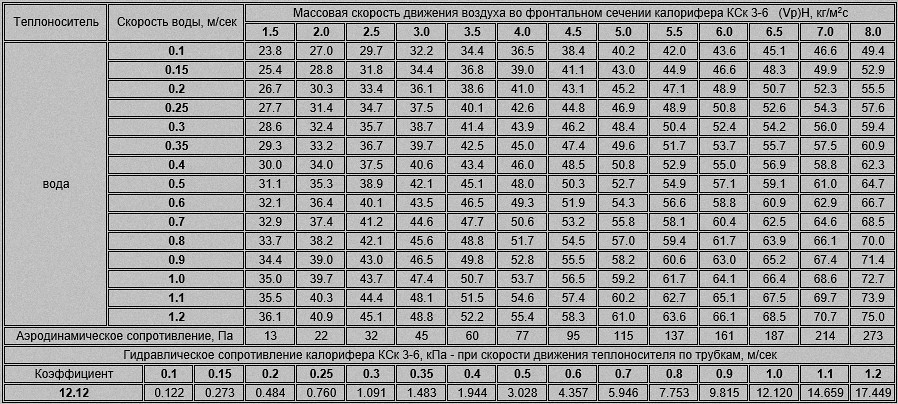

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-6 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
