Калорифер КСк 4-6
Производство и сфера назначения водяного калорифера КСк 4-6

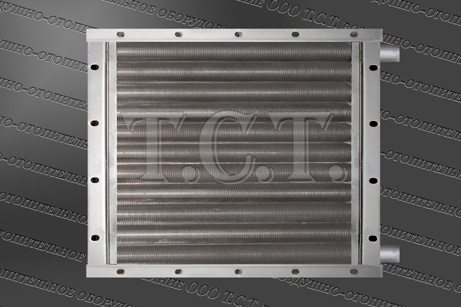

Водяной калорифер КСк 4-6 биметаллический с алюминиевым накатным оребрением предназначен для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования бытовых, гражданских и промышленных помещений. Теплообменный модуль эксплуатируется в составе калориферных установок или индивидуальной приточной камеры. Производство калориферов КСк 4-6-02 ХЛ3 осуществляется согласно ТУ 4863-002-55613706-02. Категория размещения 3 по ГОСТ 15150. Средний срок службы 10 лет. Полный средний ресурс - не менее 44000 ч. Сфера применения: строительные площадки закрытого типа, торговые комплексы, цеха, склады и т. д.
Комплектация и технические характеристики калорифера КСк 4-6
Калорифер КСк 4-6 состоит из металлического корпуса с оребренными трубками и автономным гидравлическим трактом для подвода и отвода теплоносителя. Изготовление теплоотдающих элементов производится из металлической электросварной трубы диаметром 16 х 1.6 мм или стальной бесшовной трубы диаметром 16 х 1.5 мм и алюминиевого накатного оребрения.
Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов. Трубки расположены в шахматном порядке. Ходов по теплоносителю - четыре (шесть). Оребренный теплообменник типа КСк 4 6 характеризует: малые габаритные размеры, хорошие теплотехнические характеристики, достаточно большой объем нагреваемого воздуха за час – 2500 метров кубических, относительно небольшой расход используемого теплоносителя. При этом температурная разница между холодным входящим и нагретым воздухом на выходе из этого отопительного модуля достигает семидесяти градусов. Используется в качестве отдельной секции с присоединением к центробежному вентилятору, в составе приточной камеры, в связке с осевым вентилятором при рециркуляционном нагреве помещения. При установке калорифера водяного КСк 4-6 на всасывающей воздушной линии вентилятора, во избежание теплопотерь, необходимо следить за герметичностью соединения.
| Основные технические характеристики водяного воздухонагревателя КСк 4-6-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 2500 | 61 | 18.0 | 43 |
Вес (масса) не более - 43 кг. Объем воздухонагревателя КСк 4-6 – 5.6 литра. Площадь поверхности теплообмена – 18.0 м². Производительность калорифера по воздуху - 2500 м³/ч. Тепловая мощность - 61 кВт. Габариты по контуру - 602 х 575 х 180 мм. Общее число трубок с теплоносителем – 46 шт. Длина трубки – 545 мм. Длина алюминиевого оребрения – 515 мм. Диаметр патрубков для входа-выхода воды – 32 мм.

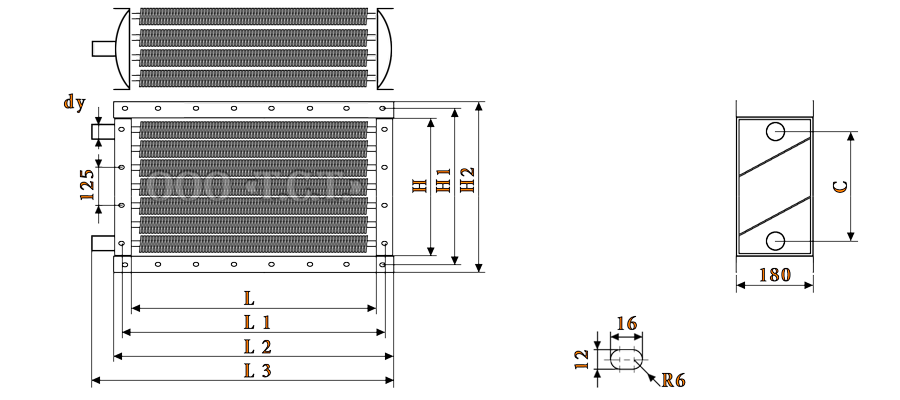

Габаритные и присоединительные размеры калорифера КСк 4-6
| Габаритные и присоединительные размеры оребренного теплообменника КСк 4-6, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 530 | 578 | 602 | 650 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры биметаллического теплонагревателя КСк 4 6: L - 530 мм - внутренняя габаритная длина воздухонагревателя, L1 - 578 мм - расстояние между монтажными отверстиями, L2 - 602 мм - полная длина отопительного прибора КСк 4 6 - без патрубков, L3 - 650 мм - полная длина воздухоподогревателя - с патрубками, H - 503 мм - внутренняя ширина водовоздушного отопителя, H1 - 551 мм - расстояние между присоединительными отверстиями, H2 - 575 мм - полная габаритная ширина теплообменника КСк 4-6, С - 430 мм - расстояние между патрубками - по центру.
Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-6
| Технические данные калорифера КСк 4-6 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 (6) | 4 | 0.530 | 0.267 | 18.0 | 0.00224 | 0.00101 | 0.00153 (0.00102) |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 6 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1250 до 5000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,36 | 3,49 | 3,63 | 3,78 | 5,38 | 5,59 | 5,81 | 6,05 | 6,73 | 6,98 | 7,26 | 7,56 |
| Аэродинамическое сопротивление, Па | 80 | 85 | 92 | 99 | 189 | 202 | 217 | 234 | 284 | 304 | 326 | 352 |
| t воздуха на выходе из воздухонагревателя, °С | 51 | 46 | 42 | 37 | 45 | 39 | 34 | 29 | 42 | 36 | 31 | 25 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,5 | 0,6 | 0,5 | 0,7 | 0,9 | 1,2 | 0,7 | 1,0 | 1,3 | 1,7 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 34,3 | 35,7 | 37,2 | 38,7 | 45,8 | 47,6 | 49,6 | 51,5 | 52,4 | 54,6 | 56,8 | 59,0 |
| Скорость теплоносителя в калорифере КСк 4-6, м/сек | 0,15 | 0,17 | 0,19 | 0,22 | 0,21 | 0,24 | 0,27 | 0,30 | 0,24 | 0,28 | 0,32 | 0,36 |
| Производительность по теплу, кВт | 47 | 54 | 61 | 69 | 66 | 75 | 85 | 96 | 77 | 88 | 100 | 113 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3150 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,36 | 3,49 | 3,63 | 3,78 | 4,24 | 4,40 | 4,57 | 4,76 | 5,38 | 5,59 | 5,81 | 6,05 |
| Аэродинамическое сопротивление, Па | 80 | 85 | 92 | 99 | 122 | 130 | 140 | 151 | 189 | 202 | 217 | 234 |
| t воздуха на выходе из теплообменника, °С | 49 | 44 | 39 | 34 | 45 | 41 | 36 | 30 | 43 | 37 | 32 | 27 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,2 | 0,9 | 1,1 | 1,2 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,6 | 0,8 | 1,1 | 1,3 | 0,8 | 1,2 | 1,5 | 1,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,5 | 37,0 | 38,5 | 40,1 | 40,9 | 42,6 | 44,4 | 46,2 | 47,4 | 49,3 | 51,4 | 53,5 |
| Скорость теплоносителя, м/сек | 0,18 | 0,21 | 0,24 | 0,27 | 0,22 | 0,25 | 0,29 | 0,32 | 0,26 | 0,30 | 0,34 | 0,38 |
| Производительность по теплу калорифера КСк 4-6, кВт | 44 | 51 | 58 | 66 | 53 | 61 | 69 | 78 | 62 | 72 | 82 | 93 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3150 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,69 | 2,79 | 2,90 | 3,02 | 3,36 | 3,49 | 3,63 | 3,78 | 4,24 | 4,40 | 4,57 | 4,76 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 61 | 66 | 80 | 85 | 92 | 99 | 122 | 130 | 140 | 151 |
| t воздуха на выходе из воздухоподогревателя, °С | 49 | 45 | 41 | 37 | 47 | 42 | 38 | 33 | 44 | 39 | 34 | 29 |
| Расход теплоносителя в калорифере КСк 4-6, м³/ч | 0,7 | 0,8 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,3 | 1,0 | 1,2 | 1,3 | 1,5 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,9 | 1,2 | 0,7 | 0,9 | 1,2 | 1,6 | 1,1 | 1,3 | 1,7 | 2,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,1 | 33,5 | 34,9 | 36,4 | 36,9 | 38,5 | 40,1 | 41,7 | 42,5 | 44,3 | 46,2 | 48,1 |
| Скорость теплоносителя, м/сек | 0,19 | 0,23 | 0,26 | 0,30 | 0,23 | 0,27 | 0,31 | 0,35 | 0,27 | 0,32 | 0,37 | 0,42 |
| Тепловой поток, кВт | 36 | 42 | 48 | 55 | 43 | 50 | 57 | 65 | 51 | 59 | 67 | 77 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2200 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,42 | 2,51 | 2,61 | 2,72 | 2,96 | 3,07 | 3,19 | 3,33 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление КСк 4-6, Па | 44 | 47 | 50 | 54 | 63 | 68 | 72 | 78 | 80 | 85 | 92 | 99 |
| Температура воздуха на выходе из калорифера, °С | 50 | 46 | 42 | 37 | 47 | 43 | 39 | 34 | 46 | 41 | 37 | 32 |
| Расход горячей воды, м³/ч | 0,9 | 1,0 | 1,1 | 1,3 | 1,0 | 1,1 | 1,3 | 1,5 | 1,1 | 1,3 | 1,4 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,9 | 1,2 | 1,5 | 0,9 | 1,2 | 1,6 | 2,1 | 1,1 | 1,5 | 2,0 | 2,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 31,2 | 32,6 | 33,9 | 35,4 | 35,3 | 36,8 | 38,4 | 40,0 | 38,2 | 39,9 | 41,6 | 43,4 |
| Скорость теплоносителя в трубках, м/сек | 0,22 | 0,26 | 0,30 | 0,35 | 0,26 | 0,31 | 0,35 | 0,40 | 0,29 | 0,34 | 0,39 | 0,44 |
| Тепловая мощность, кВт | 33 | 38 | 44 | 50 | 38 | 44 | 51 | 58 | 42 | 49 | 56 | 64 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1400 | 1600 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,88 | 1,96 | 2,03 | 2,12 | 2,15 | 2,23 | 2,32 | 2,42 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 28 | 29 | 32 | 34 | 35 | 38 | 40 | 44 | 80 | 85 | 92 | 99 |
| t воздуха на выходе из теплообменника, °С | 51 | 48 | 45 | 41 | 50 | 46 | 43 | 39 | 45 | 41 | 36 | 32 |
| Расход теплоносителя калорифером КСк 4-6, м³/ч | 1,0 | 1,1 | 1,3 | 1,4 | 1,1 | 1,2 | 1,4 | 1,6 | 1,5 | 1,7 | 2,0 | 2,2 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,2 | 1,5 | 2,0 | 1,0 | 1,4 | 1,9 | 2,5 | 2,0 | 2,8 | 3,7 | 4,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 28,0 | 29,3 | 30,6 | 31,9 | 30,5 | 31,8 | 33,2 | 34,6 | 40,1 | 41,9 | 43,7 | 45,6 |
| Скорость теплоносителя, м/сек | 0,25 | 0,30 | 0,34 | 0,39 | 0,28 | 0,33 | 0,38 | 0,44 | 0,39 | 0,46 | 0,53 | 0,61 |
| Производительность по теплу, кВт | 28 | 31 | 36 | 41 | 29 | 34 | 40 | 45 | 41 | 48 | 55 | 64 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк4-6 воздуха, м³/ч | 2200 | 2500 | 3400 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,96 | 3,07 | 3,19 | 3,33 | 3,36 | 3,49 | 3,63 | 3,78 | 4,57 | 4,75 | 4,94 | 5,14 |
| Аэродинамические потери, Па | 63 | 68 | 72 | 78 | 80 | 85 | 92 | 99 | 140 | 150 | 161 | 173 |
| Температура выходящего нагретого воздуха, °С | 41 | 36 | 32 | 28 | 39 | 35 | 31 | 26 | 36 | 32 | 27 | 22 |
| Объем используемого теплоносителя, м³/ч | 0,9 | 1,0 | 1,2 | 1,3 | 1,0 | 1,1 | 1,3 | 1,5 | 1,2 | 1,4 | 1,6 | 1,8 |
| Гидравлические потери, кПа | 0,6 | 0,9 | 1,3 | 1,7 | 0,8 | 1,2 | 1,5 | 2,0 | 1,3 | 1,8 | 2,4 | 3,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,5 | 36,1 | 37,7 | 39,3 | 37,3 | 39,0 | 40,8 | 42,5 | 45,0 | 47,1 | 49,2 | 51,4 |
| Скорость теплоносителя, м/сек | 0,22 | 0,27 | 0,31 | 0,36 | 0,25 | 0,29 | 0,34 | 0,40 | 0,31 | 0,37 | 0,43 | 0,50 |
| Тепловая мощность воздухонагревателя, кВт | 33 | 39 | 46 | 52 | 36 | 43 | 50 | 58 | 45 | 54 | 63 | 72 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1400 | 1900 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,88 | 1,96 | 2,03 | 2,12 | 2,56 | 2,65 | 2,76 | 2,87 | 3,36 | 3,49 | 3,63 | 3,78 |
| Воздушное сопротивление калорифера КСк 4 6, Па | 28 | 29 | 32 | 34 | 48 | 52 | 55 | 60 | 80 | 85 | 92 | 99 |
| t нагретого воздуха на выходе из теплообменника, °С | 48 | 45 | 41 | 38 | 45 | 41 | 37 | 33 | 42 | 37 | 33 | 29 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,2 | 1,4 | 1,1 | 1,3 | 1,5 | 1,7 | 1,3 | 1,6 | 1,9 | 2,1 |
| Сопротивление по воде, кПа | 0,7 | 1,0 | 1,3 | 1,8 | 1,2 | 1,6 | 2,2 | 2,9 | 1,7 | 2,4 | 3,3 | 4,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 27,7 | 29,0 | 30,3 | 31,6 | 33,5 | 35,0 | 36,6 | 38,2 | 39,6 | 41,5 | 43,3 | 45,2 |
| Скорость теплоносителя в трубках, м/сек | 0,23 | 0,28 | 0,32 | 0,37 | 0,30 | 0,35 | 0,42 | 0,47 | 0,36 | 0,43 | 0,50 | 0,58 |
| Производительность по теплу, кВт | 25 | 29 | 34 | 39 | 31 | 37 | 43 | 49 | 38 | 45 | 52 | 60 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2100 | 2500 | 3500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,83 | 2,93 | 3,05 | 3,17 | 3,36 | 3,49 | 3,63 | 3,78 | 4,71 | 4,89 | 5,08 | 5,29 |
| Воздушное сопротивление, Па | 58 | 62 | 67 | 72 | 80 | 85 | 92 | 99 | 148 | 158 | 170 | 183 |
| Температура воздуха на выходе из КСк 4-6, °С | 38 | 34 | 30 | 26 | 36 | 32 | 28 | 23 | 33 | 28 | 23 | 18 |
| Объем потребляемого теплоносителя, м³/ч | 0,8 | 0,9 | 1,1 | 1,2 | 0,9 | 1,0 | 1,2 | 1,4 | 1,1 | 1,3 | 1,5 | 1,8 |
| Гидравлические потери калорифера КСк 4-6, кПа | 0,5 | 0,7 | 1,0 | 1,4 | 0,7 | 0,9 | 1,3 | 1,8 | 1,1 | 1,6 | 2,2 | 3,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,0 | 34,6 | 36,2 | 37,9 | 36,8 | 38,6 | 40,3 | 42,1 | 45,2 | 47,4 | 49,6 | 51,8 |
| Скорость теплоносителя, м/сек | 0,20 | 0,24 | 0,28 | 0,33 | 0,23 | 0,27 | 0,32 | 0,37 | 0,29 | 0,35 | 0,41 | 0,48 |
| Тепловая производительность, кВт | 29 | 35 | 41 | 48 | 33 | 40 | 47 | 55 | 43 | 51 | 60 | 70 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 1400 | 1900 | 2500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,88 | 1,96 | 2,03 | 2,12 | 2,56 | 2,65 | 2,76 | 2,87 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 28 | 29 | 32 | 34 | 48 | 52 | 55 | 60 | 80 | 85 | 92 | 99 |
| t воздуха на выходе из воздухоподогревателя, °С | 44 | 41 | 37 | 34 | 41 | 37 | 33 | 29 | 38 | 34 | 30 | 25 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,4 | 1,6 | 1,3 | 1,5 | 1,8 | 2,1 | 1,6 | 1,9 | 2,2 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,3 | 1,8 | 2,5 | 1,5 | 2,1 | 3,0 | 4,0 | 2,3 | 3,3 | 4,5 | 6,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 28,3 | 29,6 | 31,0 | 32,4 | 34,2 | 35,8 | 37,5 | 39,2 | 40,5 | 42,4 | 44,4 | 46,4 |
| Скорость теплоносителя в калорифере КСк 4-6, м/сек | 0,27 | 0,32 | 0,38 | 0,44 | 0,34 | 0,40 | 0,48 | 0,56 | 0,42 | 0,50 | 0,59 | 0,69 |
| Тепловая мощность воздухонагревателя, кВт | 23 | 27 | 32 | 37 | 28 | 34 | 40 | 46 | 35 | 42 | 49 | 57 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2300 | 2700 | 3100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,09 | 3,21 | 3,34 | 3,48 | 3,63 | 3,77 | 3,92 | 4,08 | 4,17 | 4,33 | 4,50 | 4,69 |
| Сопротивление по воздуху, Па | 68 | 73 | 79 | 85 | 92 | 98 | 106 | 114 | 118 | 127 | 136 | 146 |
| t воздуха на выходе из калорифера КСк 4-6, °С | 34 | 29 | 25 | 21 | 32 | 28 | 23 | 19 | 31 | 26 | 22 | 18 |
| Объем теплоносителя для нагрева, м³/ч | 0,9 | 1,0 | 1,2 | 1,4 | 1,0 | 1,2 | 1,4 | 1,6 | 1,1 | 1,3 | 1,5 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,9 | 1,4 | 1,9 | 0,8 | 1,3 | 1,7 | 2,4 | 1,0 | 1,5 | 2,1 | 3,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,2 | 37,0 | 38,8 | 40,6 | 38,8 | 40,8 | 42,8 | 44,8 | 42,3 | 44,4 | 46,6 | 48,7 |
| Скорость горячей воды в трубках, м/сек | 0,22 | 0,27 | 0,33 | 0,38 | 0,25 | 0,31 | 0,37 | 0,43 | 0,28 | 0,34 | 0,41 | 0,48 |
| Тепловая производительность, кВт | 28 | 35 | 41 | 48 | 32 | 39 | 46 | 54 | 35 | 43 | 51 | 60 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1250 | 1700 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,68 | 1,75 | 1,81 | 1,89 | 2,29 | 2,37 | 2,47 | 2,57 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 26 | 28 | 39 | 42 | 45 | 49 | 80 | 85 | 92 | 99 |
| t воздуха на выходе из калорифера КСк 4-6, °С | 41 | 38 | 35 | 32 | 38 | 35 | 31 | 28 | 35 | 31 | 27 | 23 |
| Расход теплоносителя, м³/ч | 1,1 | 1,4 | 1,6 | 1,9 | 1,4 | 1,7 | 2,0 | 2,3 | 1,9 | 2,3 | 2,7 | 3,1 |
| Сопротивление по воде, кПа | 1,2 | 1,7 | 2,4 | 3,3 | 1,8 | 2,7 | 3,9 | 5,3 | 3,3 | 4,9 | 7,0 | 9,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 27,2 | 28,6 | 29,9 | 31,3 | 32,9 | 34,5 | 36,2 | 37,9 | 41,7 | 43,8 | 46,0 | 48,1 |
| Скорость теплоносителя в трубках, м/сек | 0,30 | 0,36 | 0,43 | 0,50 | 0,38 | 0,46 | 0,54 | 0,64 | 0,50 | 0,61 | 0,73 | 0,86 |
| Тепловой поток, кВт | 19 | 23 | 27 | 32 | 24 | 29 | 34 | 40 | 32 | 39 | 46 | 54 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 2000 | 2200 | 2500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,69 | 2,79 | 2,90 | 3,02 | 2,96 | 3,07 | 3,19 | 3,33 | 3,36 | 3,49 | 3,63 | 3,78 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 61 | 66 | 63 | 68 | 72 | 78 | 80 | 85 | 92 | 99 |
| Температура выходящего воздуха, °С | 31 | 27 | 23 | 19 | 30 | 26 | 22 | 18 | 29 | 25 | 21 | 17 |
| Расход теплоносителя, м³/ч | 0,8 | 1,0 | 1,2 | 1,4 | 0,9 | 1,1 | 1,3 | 1,5 | 1,0 | 1,2 | 1,4 | 1,7 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,9 | 1,3 | 1,9 | 0,7 | 1,2 | 1,5 | 2,2 | 0,8 | 1,3 | 1,9 | 2,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,6 | 34,4 | 36,1 | 37,9 | 34,6 | 36,5 | 38,3 | 40,1 | 37,4 | 39,5 | 41,4 | 43,5 |
| Скорость теплоносителя, м/сек | 0,21 | 0,27 | 0,32 | 0,38 | 0,23 | 0,29 | 0,35 | 0,41 | 0,25 | 0,32 | 0,38 | 0,45 |
| Тепловая мощность калорифера КСк 4-6, кВт | 23 | 28 | 34 | 40 | 25 | 30 | 37 | 43 | 27 | 33 | 40 | 48 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-6 и Двухрядный калорифер КСк 2-6. Расчет для температурных значений ниже -30 градусов произведен с воздухоподогревателем для северных районов с идентичной рядностью и производительностью по воздуху: Калорифер ТВВ 406.

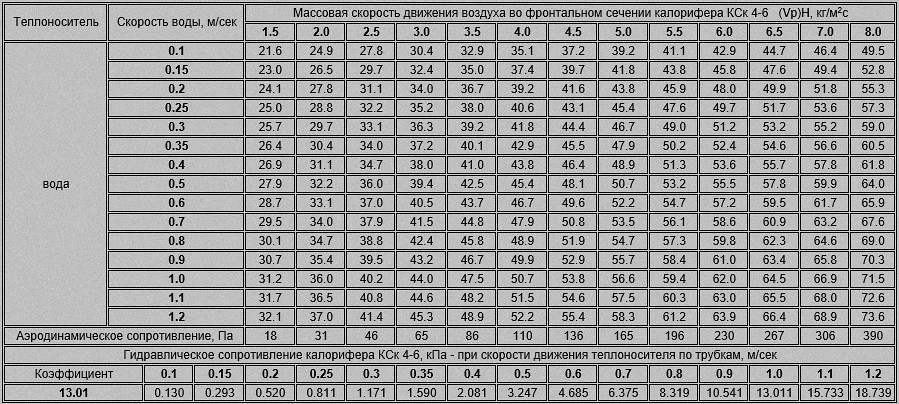

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 6
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-6 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
