Калорифер КСк 2-6

Производство и сфера назначения водяного калорифера КСк 2-6

Калорифер КСк 2-6 водяной применяется в качестве подогревателя в вентиляционно-отопительных системах в зданиях сельскохозяйственного, промышленного, коммунального назначения. Производство водовоздушных калориферов КСк 2-6-02-ХЛ3 осуществляется в соответствии с основными требованиями ТУ 4863-002-55613706-02 и комплекта соответствующей документации с гидравлическим испытанием каждого воздухонагревателя пробным давлением теплоносителя 1.5 МПа. Теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.

Устройство и технические характеристики калорифера КСк 2-6

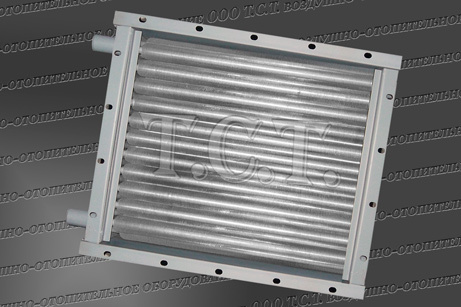

Калорифер КСк 2-6 представляет собой компактный нагревательный прибор, включающий в себя два ряда теплообменных спирально-накатных биметаллических элементов и гидравлический тракт. Теплоноситель циркулирует по трубкам, и через стенки передает свое тепло оребренным поверхностям. При этом холодный воздух, проходящий через зазоры ребер, нагревается. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.

Вентиляционные калориферы КСк Каталог водяных калориферов КСк 2

Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.

Основные технические характеристики водяного воздухонагревателя КСк 2-6-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
2500	38	9.0	27

Объем воздухонагревателя КСк 2-6 – 3.2 литра. Площадь поверхности теплообмена – 9.0 м². Производительность калорифера по воздуху - 2500 м³/ч. Тепловая мощность - 38 кВт. Вес (масса) не более - 27 кг. Габариты по контуру - 602 х 575 х 180 мм. Общее число трубок с теплоносителем – 23 шт. Длина трубки – 545 мм. Длина алюминиевого оребрения – 515 мм. Диаметр патрубков для входа-выхода воды – 32 мм.

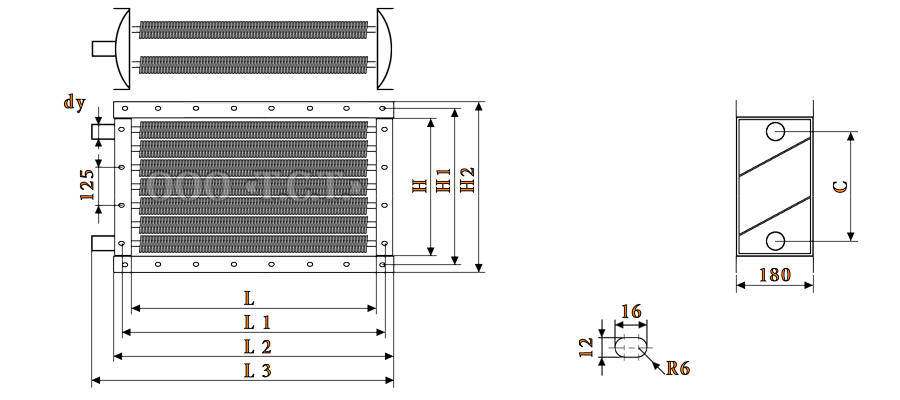

Габаритные и присоединительные размеры калорифера КСк 2-6

Габаритные и присоединительные размеры оребренного теплообменника КСк 2-6, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
530	578	602	650	503	551	575	430	32

Габаритные размеры биметаллического калорифера КСк 2 6: L - 530 мм - внутренняя габаритная длина воздухонагревателя, L1 - 578 мм - расстояние между монтажными отверстиями, L2 - 602 мм - полная длина отопительного прибора КСк 2 6 - без патрубков, L3 - 650 мм - полная длина воздухоподогревателя - с патрубками, H - 503 мм - внутренняя ширина водовоздушного отопителя, H1 - 551 мм - расстояние между присоединительными отверстиями, H2 - 575 мм - полная габаритная ширина теплообменника, С - 430 мм - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Расчетные рабочие параметры водяного калорифера типа КСк 2-6

Технические данные калорифера КСк 2-6 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4	2	0.530	0.267	9.0	0.00152	0.00101	0.00076

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 6 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1000 до 3500 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	2000				2500				3500
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,69	2,79	2,85	2,90	3,36	3,49	3,56	3,63	4,71	4,89	4,98	5,08
Аэродинамическое сопротивление, Па	26	28	29	30	39	42	43	45	72	77	80	83
t воздуха на выходе из воздухонагревателя, °С	35	28	25	22	31	25	21	18	27	20	16	13
Расход теплоносителя, м³/ч	0,2	0,3	0,3	0,4	0,3	0,4	0,4	0,5	0,4	0,5	0,5	0,6
Гидравлическое сопротивление, кПа	0,1	0,2	0,2	0,3	0,2	0,3	0,3	0,4	0,3	0,4	0,4	0,5
Коэффициент теплопередачи, Вт/(м²•°C)	33,0	34,3	34,9	35,6	36,8	38,2	38,9	39,6	43,3	44,9	45,8	46,6
Скорость теплоносителя в калорифере КСк 2-6, м/сек	0,12	0,13	0,14	0,15	0,13	0,14	0,15	0,16	0,15	0,17	0,19	0,20
Производительность по теплу, кВт	25	29	31	33	29	33	35	38	35	40	43	45

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	2000				2500				3000
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,69	2,79	2,85	2,90	3,36	3,49	3,56	3,63	4,04	4,19	4,27	4,36
Аэродинамическое сопротивление, Па	26	28	29	30	39	42	43	45	54	58	60	63
t воздуха на выходе из теплообменника, °С	33	27	23	20	30	24	20	17	28	21	18	14
Расход теплоносителя, м³/ч	0,4	0,5	0,5	0,5	0,5	0,5	0,6	0,6	0,5	0,6	0,6	0,6
Гидравлическое сопротивление, кПа	0,2	0,3	0,3	0,3	0,3	0,3	0,4	0,4	0,3	0,4	0,4	0,5
Коэффициент теплопередачи, Вт/(м²•°C)	34,3	35,7	36,3	37,0	38,2	39,8	40,5	41,3	41,7	43,4	44,2	45,1
Скорость теплоносителя, м/сек	0,13	0,15	0,16	0,17	0,15	0,18	0,19	0,20	0,17	0,19	0,21	0,23
Производительность по теплу калорифера КСк 2-6, кВт	24	28	30	32	28	32	34	36	31	35	38	40

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	1500				2000				2500
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,02	2,10	2,14	2,18	2,69	2,79	2,85	2,90	3,36	3,49	3,56	3,63
Аэродинамическое сопротивление, Па	15	16	17	18	26	28	29	30	39	42	43	45
t воздуха на выходе из воздухоподогревателя, °С	36	30	27	24	32	26	23	19	29	23	19	16
Расход теплоносителя в калорифере КСк 2-6, м³/ч	0,4	0,5	0,5	0,6	0,5	0,6	0,6	0,7	0,6	0,7	0,7	0,8
Гидравлическое сопротивление, кПа	0,2	0,3	0,3	0,4	0,2	0,3	0,4	0,5	0,3	0,4	0,5	0,6
Коэффициент теплопередачи, Вт/(м²•°C)	31,1	32,4	33,0	33,6	35,8	37,2	38,0	38,7	39,9	41,5	42,3	43,1
Скорость теплоносителя, м/сек	0,14	0,17	0,18	0,19	0,17	0,20	0,21	0,23	0,19	0,23	0,24	0,26
Тепловой поток, кВт	20	23	25	26	24	27	29	31	27	31	33	36

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	1500				2000				2500
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,02	2,10	2,14	2,18	2,69	2,79	2,85	2,90	3,36	3,49	3,56	3,63
Аэродинамическое сопротивление КСк 2-6, Па	15	16	17	18	26	28	29	30	39	42	43	45
Температура воздуха на выходе из калорифера, °С	35	30	27	24	31	25	22	19	29	22	19	16
Расход горячей воды, м³/ч	0,5	0,6	0,6	0,7	0,6	0,7	0,7	0,8	0,7	0,8	0,8	0,9
Гидравлическое сопротивление, кПа	0,3	0,4	0,4	0,5	0,4	0,5	0,6	0,7	0,5	0,7	0,8	0,9
Коэффициент теплопередачи, Вт/(м²•°C)	32,3	33,7	34,4	35,0	37,2	38,8	39,5	40,3	41,5	43,2	44,1	45,0
Скорость теплоносителя в трубках, м/сек	0,18	0,21	0,22	0,24	0,21	0,25	0,27	0,29	0,24	0,28	0,31	0,33
Тепловая мощность, кВт	19	23	24	26	23	27	29	31	26	31	33	35

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	1500				2000				2500
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	2,02	2,10	2,14	2,18	2,69	2,79	2,85	2,90	3,36	3,49	3,56	3,63
Аэродинамическое сопротивление, Па	15	16	17	18	26	28	29	30	39	42	43	45
t воздуха на выходе из теплообменника, °С	35	29	27	24	31	25	22	19	29	22	19	16
Расход теплоносителя калорифером КСк 2-6, м³/ч	0,7	0,8	0,9	0,9	0,8	0,9	1,0	1,1	0,9	1,1	1,2	1,3
Гидравлическое сопротивление, кПа	0,5	0,7	0,8	1,0	0,7	1,0	1,2	1,4	1,0	1,4	1,6	1,8
Коэффициент теплопередачи, Вт/(м²•°C)	34,2	35,7	36,4	37,1	39,4	41,0	41,9	42,7	43,9	45,8	46,7	47,7
Скорость теплоносителя, м/сек	0,25	0,29	0,31	0,34	0,30	0,35	0,37	0,40	0,34	0,40	0,43	0,46
Производительность по теплу, кВт	19	23	24	26	23	27	29	31	26	31	33	35

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк2-6 воздуха, м³/ч	1500				2000				2500
Температура входящего холодного воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,02	2,10	2,14	2,18	2,69	2,79	2,85	2,90	3,36	3,49	3,56	3,63
Аэродинамические потери, Па	15	16	17	18	26	28	29	30	39	42	43	45
Температура выходящего нагретого воздуха, °С	30	25	22	19	27	21	18	15	25	19	15	12
Объем используемого теплоносителя, м³/ч	0,4	0,5	0,5	0,6	0,5	0,6	0,6	0,7	0,6	0,7	0,7	0,8
Гидравлические потери, кПа	0,2	0,3	0,3	0,4	0,3	0,4	0,5	0,6	0,4	0,5	0,6	0,7
Коэффициент теплопередачи, Вт/(м²•°C)	31,5	32,9	33,6	34,3	36,2	37,8	38,6	39,5	40,4	42,2	43,1	44,0
Скорость теплоносителя, м/сек	0,15	0,18	0,20	0,21	0,18	0,22	0,23	0,25	0,21	0,25	0,27	0,29
Тепловая мощность воздухонагревателя, кВт	17	20	22	23	20	24	26	28	23	27	29	31

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	1500				2000				2500
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в набегающем потоке, кг/м²•с	2,02	2,10	2,14	2,18	2,69	2,79	2,85	2,90	3,36	3,49	3,56	3,63
Воздушное сопротивление калорифера КСк 2 6, Па	15	16	17	18	26	28	29	30	39	42	43	45
t нагретого воздуха на выходе из теплообменника, °С	32	27	24	21	29	23	20	17	26	20	17	14
Расход теплоносителя, м³/ч	0,6	0,7	0,8	0,9	0,8	0,9	1,0	1,1	0,9	1,0	1,1	1,2
Сопротивление по воде, кПа	0,4	0,6	0,7	0,8	0,6	0,9	1,1	1,2	0,8	1,2	1,4	1,6
Коэффициент теплопередачи, Вт/(м²•°C)	33,7	35,2	36,0	36,7	38,8	40,6	41,4	42,3	43,3	45,2	46,1	47,1
Скорость теплоносителя в трубках, м/сек	0,23	0,27	0,29	0,31	0,27	0,32	0,35	0,38	0,31	0,37	0,40	0,43
Производительность по теплу, кВт	18	21	23	25	21	25	27	29	24	29	31	33

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	1000				1500				2000
Температура подаваемого в калорифер воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	1,35	1,40	1,42	1,45	2,02	2,10	2,14	2,18	2,69	2,79	2,85	2,90
Воздушное сопротивление, Па	7	8	8	8	15	16	17	18	26	28	29	30
Температура воздуха на выходе из КСк 2-6, °С	33	28	25	23	28	22	20	17	25	19	16	13
Объем потребляемого теплоносителя, м³/ч	0,3	0,4	0,4	0,5	0,4	0,5	0,5	0,6	0,5	0,6	0,6	0,7
Гидравлические потери калорифера КСк 2-6, кПа	0,1	0,2	0,2	0,3	0,2	0,3	0,3	0,4	0,3	0,4	0,4	0,5
Коэффициент теплопередачи, Вт/(м²•°C)	25,4	26,6	27,2	27,7	31,0	32,5	33,2	33,9	35,7	37,4	38,2	39,0
Скорость теплоносителя, м/сек	0,12	0,13	0,14	0,15	0,14	0,17	0,18	0,20	0,17	0,20	0,22	0,24
Тепловая производительность, кВт	12	14	16	17	16	19	20	22	18	22	24	26

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	1000				1500				2000
Температура входящего в калорифер воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в набегающем потоке, кг/м²•с	1,35	1,40	1,42	1,45	2,02	2,10	2,14	2,18	2,69	2,79	2,85	2,90
Аэродинамическое сопротивление, Па	7	8	8	8	15	16	17	18	26	28	29	30
t воздуха на выходе из воздухоподогревателя, °С	35	30	28	25	30	25	22	19	27	21	18	15
Расход теплоносителя, м³/ч	0,6	0,7	0,7	0,8	0,7	0,9	1,0	1,1	0,9	1,1	1,2	1,2
Гидравлическое сопротивление, кПа	0,3	0,5	0,6	0,7	0,6	0,8	1,0	1,2	0,8	1,2	1,5	1,7
Коэффициент теплопередачи, Вт/(м²•°C)	28,3	29,6	30,2	30,9	34,5	36,1	36,9	37,8	39,7	41,6	42,5	43,5
Скорость теплоносителя в калорифере КСк 2-6, м/сек	0,20	0,24	0,26	0,28	0,26	0,31	0,34	0,37	0,31	0,38	0,41	0,44
Тепловая мощность воздухонагревателя, кВт	13	15	17	18	17	20	21	23	20	24	26	28

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	1000				1400				1800
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	1,35	1,40	1,42	1,45	1,88	1,96	1,99	2,03	2,42	2,51	2,56	2,61
Сопротивление по воздуху, Па	7	8	8	8	13	14	15	16	21	23	24	25
t воздуха на выходе из калорифера КСк 2-6, °С	30	25	22	20	26	21	18	15	23	18	15	12
Объем теплоносителя для нагрева, м³/ч	0,3	0,4	0,4	0,5	0,4	0,5	0,6	0,6	0,5	0,6	0,6	0,7
Гидравлическое сопротивление, кПа	0,1	0,2	0,2	0,3	0,2	0,3	0,3	0,4	0,3	0,4	0,4	0,5
Коэффициент теплопередачи, Вт/(м²•°C)	25,6	26,9	27,5	28,1	30,2	31,7	32,5	33,2	34,2	35,9	36,7	37,5
Скорость горячей воды в трубках, м/сек	0,12	0,14	0,15	0,16	0,14	0,17	0,19	0,20	0,16	0,20	0,22	0,24
Тепловая производительность, кВт	11	13	14	16	13	16	18	19	16	19	21	23

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	1000				1400				1800
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	1,35	1,40	1,42	1,45	1,88	1,96	1,99	2,03	2,42	2,51	2,56	2,61
Аэродинамическое сопротивление, Па	7	8	8	8	13	14	15	16	21	23	24	25
t воздуха на выходе из калорифера КСк 2-6, °С	32	27	25	23	28	23	20	18	25	20	17	14
Расход теплоносителя, м³/ч	0,7	0,8	0,9	1,0	0,8	1,0	1,2	1,3	1,0	1,2	1,3	1,4
Сопротивление по воде, кПа	0,5	0,8	0,9	1,1	0,8	1,2	1,5	1,7	1,1	1,7	2,0	2,4
Коэффициент теплопередачи, Вт/(м²•°C)	29,2	30,7	31,4	32,1	34,5	36,2	37,1	37,9	39,1	41,1	42,0	42,9
Скорость теплоносителя в трубках, м/сек	0,25	0,30	0,33	0,36	0,31	0,37	0,41	0,44	0,36	0,44	0,48	0,52
Тепловой поток, кВт	12	14	16	17	15	18	19	21	17	21	23	25

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	1000				1250				1500
Температура входящего в калорифер воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	1,35	1,40	1,42	1,45	1,68	1,75	1,78	1,81	2,02	2,10	2,14	2,18
Аэродинамическое сопротивление, Па	7	8	8	8	11	12	12	13	15	16	17	18
Температура выходящего воздуха, °С	26	22	19	17	24	19	17	14	23	18	15	12
Расход теплоносителя, м³/ч	0,4	0,4	0,5	0,5	0,5	0,5	0,6	0,6	0,5	0,6	0,6	0,7
Гидравлическое сопротивление, кПа	0,2	0,2	0,3	0,3	0,2	0,2	0,3	0,4	0,2	0,3	0,4	0,5
Коэффициент теплопередачи, Вт/(м²•°C)	25,9	27,3	27,9	28,6	28,9	30,4	31,2	31,9	31,6	33,3	34,1	34,9
Скорость теплоносителя, м/сек	0,12	0,15	0,17	0,18	0,14	0,17	0,19	0,21	0,16	0,20	0,22	0,24
Тепловая мощность калорифера КСк 2-6, кВт	10	12	13	15	11	14	15	17	13	16	17	19

Расчет калорифера вентиляции онлайн Калориферы водяные КСк прайс-лист

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-6 и Четырехрядный воздухонагреватель КСк 4-6. Расчет произведен для температурных значений входящего воздуха до -30 градусов.

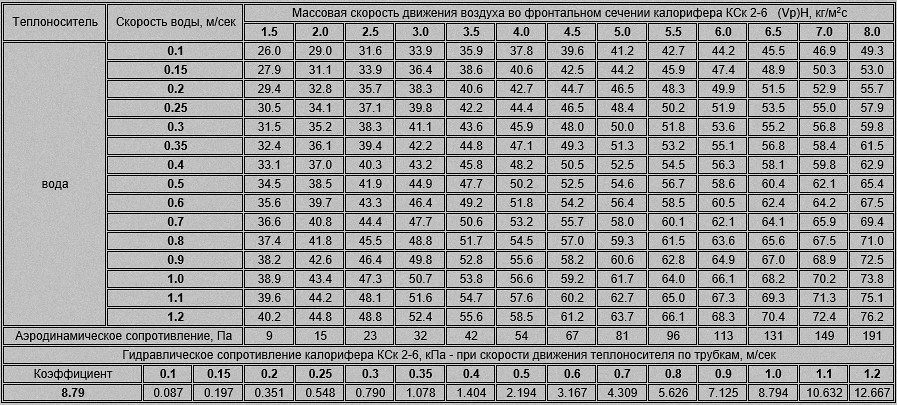

Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 6

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-6 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха двуххрядного калорифера КСк 2-6
