Калорифер КСк 4-7

Производство и сфера назначения водяного калорифера КСк 4-7

Калорифер КСк 4-7 водяной биметаллический предназначен для нагрева воздуха в системах кондиционирования, вентиляции и отопления. Производство калориферов КСк 4-7-02 ХЛ3 осуществляется согласно ТУ 4863-002-55613706-02 с соблюдением типовых паспортных характеристик (теплотехнических, аэродинамических и гидравлических). Калориферы эксплуатируются в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150. Сфера применения: бытовые и административные помещения, промышленные здания и т. д.

Комплектация и технические характеристики калорифера КСк 4-7

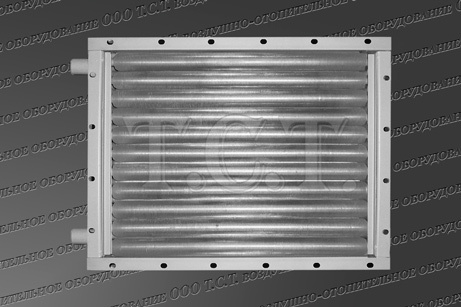

В конструктивном отношении калорифер КСк 4-7 это металлический модуль с теплоотдающими трубками, приваренными к трубным решеткам, которые в совокупности с коллекторами и патрубками образуют единую гидравлическую сеть. Изготовление теплоотдающих элементов производится из металлической электросварной диаметром 16 х 1.6 мм или стальной бесшовной трубы диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм. При изготовлении каждый теплообменник проходит гидравлическое испытание с пробным давлением 1.5 МПа.

Отопительные калориферы КСк Каталог водяных калориферов КСк 4

В качестве греющего теплоносителя спирально-накатного воздухонагревателя выступает горячая (перегретая) вода с температурой не более 180°С и давлением не более 1.2 МПа. Калорифер имеет четыре ряда теплоотдающих элементов, расположенных в шахматном порядке. Ходов по теплоносителю - четыре (шесть).

Основные технические характеристики водяного воздухонагревателя КСк 4-7-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
3150	78	22.2	51

Площадь поверхности теплообмена - 22.2 м². Производительность по воздуху - 3150 м³/ч. Тепловая мощность - 78 кВт. Вес калорифера (не более) - 51 кг. Объем гидравлического тракта теплообменника КСк 4-7 – 6.3 литра. Габариты по контуру - 727 х 575 х 180 мм. Количество теплонесущих трубок – 46 шт. Полная длина металлической трубки – 669 мм. Длина алюминиевого накатного оребрения – 629 мм. Диаметр патрубков – 32 мм.

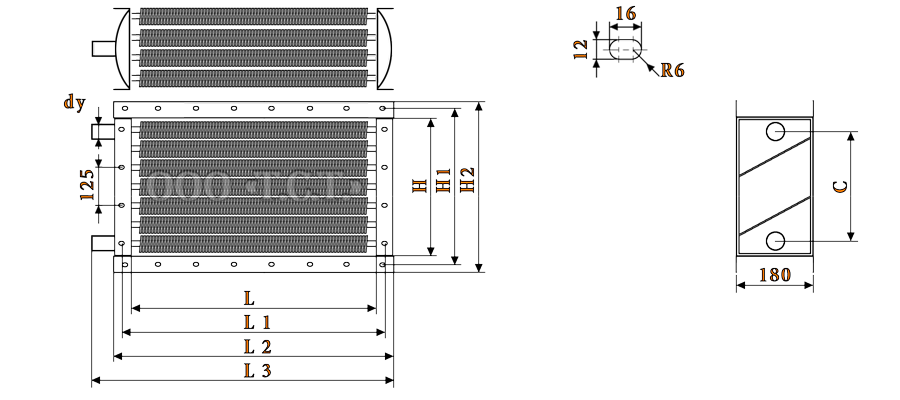

Габаритные и присоединительные размеры калорифера КСк 4-7

Габаритные и присоединительные размеры оребренного теплообменника КСк 4-7, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
655	703	727	775	503	551	575	430	32

Габаритные размеры оребренного воздухонагревателя КСк 4 7: L - 655 мм (длина трубок до решеток - внутренняя длина воздухоподогревателя), L1 - 703 мм (расстояние между монтажными отверстиями), L2 - 727 мм (полная длина калорифера КСк 4 7 - без патрубков), L3 - 775 мм (полная длина теплообменника - с патрубками), H - 503 мм (внутренняя ширина КСк 4 7), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина водовоздушного отопителя), С - 430 мм (расстояние между патрубками - по центру).

Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-7

Технические данные калорифера КСк 4-7 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4 (6)	4	0.655	0.329	22.2	0.00224	0.00101	0.00153 (0.00102)

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 7 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1550 до 6300 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	3150				5000				6300
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,44	3,57	3,71	3,86	5,46	5,67	5,89	6,13	6,88	7,14	7,42	7,72
Аэродинамическое сопротивление, Па	83	89	95	103	194	207	223	240	296	317	340	366
t воздуха на выходе из воздухонагревателя, °С	52	48	43	38	46	41	35	30	43	37	32	26
Расход теплоносителя, м³/ч	0,7	0,8	0,9	1,0	1,0	1,1	1,2	1,4	1,1	1,3	1,4	1,6
Гидравлическое сопротивление, кПа	0,5	0,6	0,8	1,1	1,0	1,3	1,7	2,1	1,4	1,8	2,3	3,0
Коэффициент теплопередачи, Вт/(м+?*град)	36,1	37,6	39,1	40,7	47,9	49,9	51,9	54,0	55,2	57,5	59,8	62,2
Скорость теплоносителя в калорифере КСк 4-7, м/сек	0,19	0,22	0,25	0,28	0,27	0,31	0,35	0,39	0,31	0,36	0,41	0,46
Производительность по теплу, кВт	60	69	78	88	84	96	109	123	99	113	129	145

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	3150				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,44	3,57	3,71	3,86	4,37	4,53	4,71	4,91	5,46	5,66	5,89	6,13
Аэродинамическое сопротивление, Па	83	89	95	103	129	138	148	159	194	207	223	240
t воздуха на выходе из теплообменника, °С	50	45	41	36	46	42	37	32	44	38	33	28
Расход теплоносителя, м³/ч	0,9	1,0	1,1	1,3	1,0	1,2	1,3	1,5	1,2	1,4	1,6	1,8
Гидравлическое сопротивление, кПа	0,7	1,0	1,3	1,7	1,1	1,5	1,9	2,5	1,5	2,0	2,6	3,4
Коэффициент теплопередачи, Вт/(м²•°C)	37,4	39,0	40,6	42,2	43,3	45,1	47,0	48,9	49,6	51,7	53,9	56,0
Скорость теплоносителя, м/сек	0,24	0,27	0,31	0,35	0,28	0,32	0,37	0,42	0,33	0,38	0,44	0,49
Производительность по теплу калорифера КСк 4-7, кВт	57	66	75	85	68	78	90	101	80	92	105	119

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	2500				3150				4000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,73	2,83	2,94	3,07	3,44	3,57	3,71	3,86	4,37	4,53	4,71	4,91
Аэродинамическое сопротивление, Па	54	58	62	67	83	89	95	103	129	138	148	159
t воздуха на выходе из воздухоподогревателя, °С	51	47	42	38	48	43	39	34	45	40	35	30
Расход теплоносителя в калорифере КСк 4-7, м³/ч	0,9	1,1	1,2	1,4	1,1	1,3	1,4	1,6	1,3	1,5	1,7	1,9
Гидравлическое сопротивление, кПа	0,8	1,2	1,5	2,0	1,2	1,7	2,2	2,9	1,8	2,4	3,1	4,1
Коэффициент теплопередачи, Вт/(м²•°C)	33,7	35,1	36,6	38,1	38,8	40,5	42,2	43,9	45,0	46,9	48,9	50,9
Скорость теплоносителя, м/сек	0,25	0,29	0,33	0,38	0,30	0,35	0,40	0,45	0,36	0,41	0,47	0,54
Тепловой поток, кВт	46	54	62	70	55	64	73	83	66	76	87	99

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	2250				2750				3150
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,46	2,55	2,65	2,76	3,00	3,12	3,24	3,37	3,44	3,57	3,71	3,86
Аэродинамическое сопротивление КСк 4-7, Па	45	48	52	55	65	69	74	80	83	89	95	103
Температура воздуха на выходе из калорифера, °С	51	47	43	39	48	44	40	36	47	42	38	33
Расход горячей воды, м³/ч	1,1	1,3	1,4	1,6	1,2	1,4	1,7	1,9	1,4	1,6	1,8	2,1
Гидравлическое сопротивление, кПа	1,2	1,6	2,1	2,7	1,6	2,1	2,8	3,7	1,9	2,6	3,5	4,5
Коэффициент теплопередачи, Вт/(м²•°C)	32,7	34,1	35,6	37,0	37,1	38,6	40,2	41,9	40,2	42,0	43,8	45,6
Скорость теплоносителя в трубках, м/сек	0,29	0,34	0,39	0,44	0,34	0,39	0,45	0,51	0,37	0,43	0,50	0,57
Тепловая мощность, кВт	42	49	56	64	49	57	65	74	54	63	72	82

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	1750				2000				2250
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	1,91	1,98	2,06	2,15	2,18	2,27	2,36	2,45	2,46	2,55	2,65	2,76
Аэродинамическое сопротивление, Па	28	30	33	35	36	39	42	45	45	48	52	55
t воздуха на выходе из теплообменника, °С	52	49	46	42	51	48	44	40	50	46	42	38
Расход теплоносителя калорифером КСк 4-7, м³/ч	1,2	1,4	1,6	1,8	1,3	1,6	1,8	2,0	1,5	1,7	2,0	2,2
Гидравлическое сопротивление, кПа	1,4	2,0	2,7	3,5	1,8	2,5	3,3	4,3	2,2	2,9	4,0	5,2
Коэффициент теплопередачи, Вт/(м²•°C)	29,4	30,7	32,0	33,4	31,9	33,3	34,8	36,3	34,3	35,8	37,4	39,0
Скорость теплоносителя, м/сек	0,32	0,38	0,44	0,50	0,36	0,42	0,49	0,56	0,39	0,46	0,53	0,61
Производительность по теплу, кВт	34	39	45	52	37	44	50	58	41	48	55	63

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк4-7 воздуха, м³/ч	2750				3150				3500
Температура входящего холодного воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,00	3,12	3,24	3,37	3,44	3,57	3,71	3,86	3,82	3,97	4,12	4,29
Аэродинамические потери, Па	65	69	74	80	83	89	95	103	101	108	116	125
Температура выходящего нагретого воздуха, °С	42	38	34	29	40	36	32	27	39	35	30	26
Объем используемого теплоносителя, м³/ч	1,1	1,3	1,5	1,7	1,2	1,4	1,6	1,9	1,3	1,5	1,8	2,0
Гидравлические потери, кПа	1,2	1,7	2,2	3,0	1,4	2,0	2,7	3,6	1,3	2,3	3,2	4,3
Коэффициент теплопередачи, Вт/(м²•°C)	36,1	37,8	39,5	41,2	39,2	41,1	42,9	44,8	41,9	43,8	45,8	47,8
Скорость теплоносителя, м/сек	0,29	0,34	0,40	0,46	0,32	0,38	0,44	0,51	0,35	0,41	0,48	0,55
Тепловая мощность воздухонагревателя, кВт	42	50	58	67	47	55	64	74	50	60	70	80

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	1750				2000				2250
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	1,91	1,98	2,06	2,15	2,18	2,27	2,36	2,45	2,46	2,55	2,65	2,76
Воздушное сопротивление калорифера КСк 4 7, Па	28	30	33	35	36	39	42	45	45	48	52	55
t нагретого воздуха на выходе из теплообменника, °С	49	46	42	39	47	44	40	37	46	43	39	35
Расход теплоносителя, м³/ч	1,1	1,3	1,5	1,8	1,2	1,5	1,7	1,9	1,4	1,6	1,9	2,1
Сопротивление по воде, кПа	1,3	1,8	2,4	3,1	1,5	2,1	2,9	3,9	1,8	2,6	3,5	4,7
Коэффициент теплопередачи, Вт/(м²•°C)	29,0	30,3	31,7	33,1	31,5	33,0	34,4	35,9	33,9	35,5	37,0	38,7
Скорость теплоносителя в трубках, м/сек	0,30	0,35	0,41	0,47	0,33	0,39	0,46	0,53	0,36	0,43	0,50	0,58
Производительность по теплу, кВт	31	37	43	49	35	41	48	55	38	45	52	60

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	2600				3150				3600
Температура подаваемого в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	2,84	2,95	3,06	3,19	3,44	3,57	3,71	3,86	3,93	4,08	4,24	4,42
Воздушное сопротивление, Па	58	63	67	72	83	89	95	103	106	114	122	131
Температура воздуха на выходе из КСк 4-7, °С	39	35	31	27	37	33	29	24	36	31	27	22
Объем потребляемого теплоносителя, м³/ч	1,0	1,1	1,3	1,5	1,1	1,3	1,5	1,8	1,2	1,4	1,7	2,0
Гидравлические потери калорифера КСк 4-7, кПа	0,9	1,3	1,8	2,4	1,2	1,7	2,4	3,2	1,5	2,1	2,9	4,00
Коэффициент теплопередачи, Вт/(м²•°C)	34,4	36,1	37,7	39,4	38,7	40,6	42,5	44,4	42,0	44,1	46,1	48,2
Скорость теплоносителя, м/сек	0,25	0,31	0,36	0,42	0,29	0,35	0,42	0,48	0,32	0,39	0,46	0,53
Тепловая производительность, кВт	37	45	52	61	43	51	61	70	47	57	67	77

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	1750				2000				2250
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	1,91	1,98	2,06	2,15	2,18	2,27	2,36	2,45	2,46	2,55	2,65	2,76
Аэродинамическое сопротивление, Па	28	30	33	35	36	39	42	45	45	48	52	55
t воздуха на выходе из воздухоподогревателя, °С	45	42	38	35	43	40	37	33	42	39	35	32
Расход теплоносителя, м³/ч	1,3	1,5	1,8	2,1	1,4	1,7	2,0	2,3	1,6	1,8	2,2	2,5
Гидравлическое сопротивление, кПа	1,6	2,3	3,2	4,3	2,0	2,9	4,0	5,4	2,4	3,4	4,7	6,4
Коэффициент теплопередачи, Вт/(м²•°C)	29,6	31,0	32,5	33,9	32,2	33,7	35,3	36,9	34,6	36,3	37,9	39,6
Скорость теплоносителя в калорифере КСк 4-7, м/сек	0,34	0,41	0,48	0,56	0,38	0,45	0,53	0,62	0,42	0,50	0,58	0,68
Тепловая мощность воздухонагревателя, кВт	29	34	40	47	32	38	45	52	35	42	49	57

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	2900				3150				3400
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,17	3,29	3,42	3,56	3,44	3,57	3,71	3,86	3,71	3,85	4,01	4,17
Сопротивление по воздуху, Па	71	76	82	88	83	89	95	103	96	102	110	118
t воздуха на выходе из калорифера КСк 4-7, °С	34	30	26	22	34	30	25	21	33	29	24	20
Объем теплоносителя для нагрева, м³/ч	1,1	1,3	1,6	1,8	1,2	1,4	1,7	1,9	1,3	1,5	1,8	2,0
Гидравлическое сопротивление, кПа	1,2	1,7	2,4	3,4	1,3	1,9	2,8	3,8	1,5	2,2	3,1	4,3
Коэффициент теплопередачи, Вт/(м²•°C)	37,1	38,9	40,8	42,7	39,0	41,0	43,0	44,9	40,9	43,0	45,0	47,1
Скорость горячей воды в трубках, м/сек	0,29	0,35	0,42	0,49	0,31	0,37	0,45	0,52	0,33	0,40	0,47	0,55
Тепловая производительность, кВт	37	44	53	62	39	47	56	66	41	50	59	69

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	1550				1750				2000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	1,69	1,76	1,83	1,90	1,91	1,98	2,06	2,15	2,18	2,27	2,36	2,45
Аэродинамическое сопротивление, Па	23	24	26	28	28	30	33	35	36	39	42	45
t воздуха на выходе из калорифера КСк 4-7, °С	42	39	36	33	41	38	35	32	40	36	33	30
Расход теплоносителя, м³/ч	1,4	1,7	2,0	2,4	1,6	1,9	2,2	2,6	1,7	2,1	2,5	2,9
Сопротивление по воде, кПа	1,9	2,9	4,1	5,6	2,4	3,5	5,0	6,9	2,9	4,3	6,1	8,4
Коэффициент теплопередачи, Вт/(м²•°C)	28,3	29,7	31,2	32,6	30,5	32,1	33,6	35,2	33,1	34,8	36,5	38,2
Скорость теплоносителя в трубках, м/сек	0,37	0,45	0,54	0,64	0,41	0,50	0,60	0,70	0,46	0,56	0,66	0,77
Тепловой поток, кВт	24	29	34	40	26	32	38	44	29	35	42	49

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	2500				3150				3400
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-25
Массовая скорость воздуха в потоке, кг/м²•с	2,73	2,83	2,95	3,07	3,44	3,57	3,71	3,86	3,71	3,85	4,01	4,09
Аэродинамическое сопротивление, Па	54	58	62	67	83	89	95	103	96	102	110	114
Температура выходящего воздуха, °С	32	28	24	20	30	26	22	18	29	25	21	18
Расход теплоносителя, м³/ч	1,1	1,3	1,6	1,8	1,2	1,5	1,8	2,1	1,3	1,6	1,9	2,1
Гидравлическое сопротивление, кПа	1,0	1,7	2,4	3,3	1,5	2,3	3,4	4,7	1,7	2,6	3,8	4,5
Коэффициент теплопередачи, Вт/(м²•°C)	34,2	36,0	37,8	39,6	39,4	41,5	43,6	45,7	41,3	43,5	45,7	46,8
Скорость теплоносителя, м/сек	0,28	0,34	0,41	0,49	0,33	0,41	0,49	0,58	0,35	0,43	0,52	0,57
Тепловая мощность калорифера КСк 4-7, кВт	29	36	44	52	35	43	52	61	37	45	55	60

Подбор водяного калорифера онлайн Калориферы водяные КСк цена

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-7 и Двухрядный калорифер КСк 2-7. Расчет для температурных значений ниже -30 градусов произведен с воздухоподогревателем для северных районов с идентичной рядностью и производительностью по воздуху: Калорифер ТВВ 407.

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 7

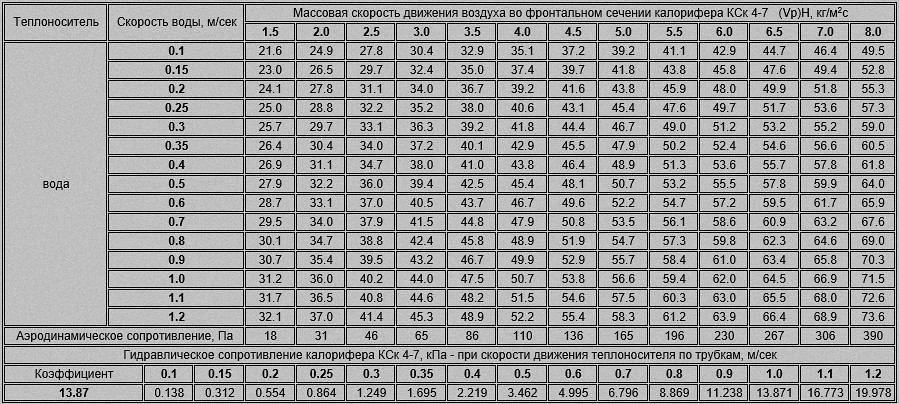

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-7 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха четырехрядного калорифера КСк 4-7
