Калорифер КСк 2-7

Производство и сфера назначения водяного калорифера КСк 2-7

Калорифер КСк 2-7 водяной применяется для нагрева воздуха в складских, производственных и бытовых помещениях зданий промышленного и коммунального назначения. Производство калориферов КСк 2-7-02-ХЛ3 выполняется в соответствии с требованиями технических условий ТУ 4863-002-55613706-02 с последующей проверкой каждого воздухонагревателя на герметичность и прочность. Водяные теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.

Устройство и технические характеристики калорифера КСк 2-7

Калорифер КСк 2-7 представляет собой теплообменный модуль прямоугольной формы, включающий в себя трубные решетки, коллектора с разделительными перегородками, нагревательные элементы, патрубки и боковые щитки. Разделение коллекторов на сектора способствует увеличению скорости движения теплоносителя и повышению коэффициента теплопередачи. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.

Производство калориферов КСк водяных

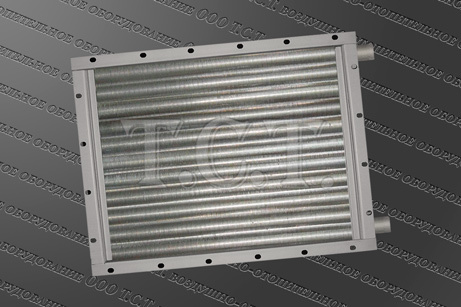

Воздухонагреватель КСк 2-7

Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.

Основные технические характеристики водяного воздухонагревателя КСк 2-7-02-ХЛ3
Производительность по воздуху, м³/ч Производительность по теплу, кВт Площадь поверхности теплообмена, м² Масса, кг
3150 49 11.1 30

Площадь поверхности теплообмена - 11.1 м². Производительность по воздуху - 3150 м³/ч. Тепловая мощность - 49 кВт. Вес калорифера КСк 2-7 (не более) - 30 кг. Объем гидравлического тракта теплообменника – 3.6 литра. Габариты по контуру - 727 х 575 х 180 мм. Количество теплонесущих трубок – 23 шт. Полная длина металлической трубки – 669 мм. Длина алюминиевого накатного оребрения – 629 мм. Диаметр патрубков – 32 мм.

Габаритные и присоединительные размеры калорифера КСк 2-7

Габаритные и присоединительные размеры калорифера КСк 2-7
Габаритные и присоединительные размеры оребренного теплообменника КСк 2-7, мм
L L 1 L 2 L 3 H H 1 H 2 C dy
655 703 727 775 503 551 575 430 32

Габаритные размеры воздухонагревателя КСк 2 7: L - 665 мм (длина трубок до решеток - внутренняя длина теплонагревателя), L1 - 703 мм (расстояние между монтажными отверстиями), L2 - 727 мм (полная длина воздухоподогревателя - без патрубков), L3 - 775 мм (полная длина отопительного модуля - с патрубками), H - 503 мм (внутренняя ширина водяного теплообменника КСк 2 7), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина нагревательного прибора), С - 430 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.

Расчетные рабочие параметры водяного калорифера типа КСк 2-7

Технические данные калорифера КСк 2-7 для расчета и подбора Площадь, м²
Число ходов по внутреннему теплоносителю Число рядов Длина теплоотдающего элемента (в свету), м фронтального сечения поверхности теплообмена сечения коллектора сечения патрубка живого сечения для прохода теплоносителя
4 2 0.655 0.329 11.1 0.00152 0.00101 0.00076

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 7 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1000 до 4500 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С 150/70
Объем нагреваемого воздуха, м³/ч 2500 3500 4500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в фронтальном сечении, кг/м²•с 2,73 2,83 2,89 2,94 3,82 3,97 4,04 4,12 4,91 5,10 5,20 5,30
Аэродинамическое сопротивление, Па 27 29 30 31 49 53 55 57 78 84 87 90
t воздуха на выходе из воздухонагревателя, °С 36 29 26 23 31 24 21 17 28 21 17 14
Расход теплоносителя, м³/ч 0,4 0,5 0,5 0,6 0,5 0,5 0,6 0,6 0,6 0,6 0,7 0,7
Гидравлическое сопротивление, кПа 0,1 0,2 0,3 0,4 0,2 0,3 0,4 0,4 0,3 0,4 0,5 0,6
Коэффициент теплопередачи, Вт/(м²•°C) 34,7 36,0 36,7 37,4 40,8 42,4 43,2 44,0 46,1 47,9 48,8 49,7
Скорость теплоносителя в калорифере КСк 2-7, м/сек 0,14 0,16 0,17 0,18 0,17 0,19 0,20 0,22 0,19 0,22 0,24 0,25
Производительность по теплу, кВт 33 37 40 42 40 46 48 52 46 52 56 59
Температурный график теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 2200 3200 4200
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в фронтальном сечении, кг/м²•с 2,40 2,49 2,54 2,59 3,49 3,63 3,70 3,77 4,59 4,76 4,85 4,95
Аэродинамическое сопротивление, Па 21 23 23 24 42 45 46 48 69 74 76 79
t воздуха на выходе из теплообменника, °С 36 30 27 24 31 24 21 17 27 20 17 14
Расход теплоносителя, м³/ч 0,4 0,5 0,6 0,6 0,5 0,6 0,6 0,7 0,6 0,7 0,8 0,9
Гидравлическое сопротивление, кПа 0,2 0,3 0,4 0,5 0,3 0,5 0,6 0,7 0,5 0,7 0,8 0,9
Коэффициент теплопередачи, Вт/(м²•°C) 33,9 35,2 35,9 36,6 40,6 42,2 43,1 43,9 46,4 48,2 49,1 50,0
Скорость теплоносителя, м/сек 0,16 0,18 0,20 0,21 0,20 0,23 0,25 0,26 0,23 0,27 0,29 0,31
Производительность по теплу калорифера КСк 2-7, кВт 29 33 36 38 36 42 44 47 42 49 52 55
Температурный режим воды на входе и выходе, °С 115/70
Объем нагреваемого воздуха, м³/ч 2500 3000 3500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в фронтальном сечении, кг/м²•с 2,73 2,83 2,89 2,94 3,28 3,40 3,47 3,53 3,82 3,97 4,04 4,12
Аэродинамическое сопротивление, Па 27 29 30 31 37 40 41 43 49 53 55 57
t воздуха на выходе из воздухоподогревателя, °С 33 27 24 21 31 24 21 18 29 22 19 15
Расход теплоносителя в калорифере КСк 2-7, м³/ч 0,6 0,7 0,8 0,8 0,7 0,8 0,8 0,9 0,8 0,9 0,9 1,0
Гидравлическое сопротивление, кПа 0,4 0,6 0,7 0,8 0,5 0,7 0,9 1,0 0,6 0,9 1,0 1,2
Коэффициент теплопередачи, Вт/(м²•°C) 37,6 39,1 39,9 40,7 41,1 42,8 43,6 44,4 44,3 46,1 47,0 47,9
Скорость теплоносителя, м/сек 0,22 0,25 0,27 0,29 0,24 0,28 0,31 0,33 0,27 0,31 0,33 0,36
Тепловой поток, кВт 30 35 38 40 34 39 42 45 37 43 46 49
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 2500 3000 3500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в фронтальном сечении, кг/м²•с 2,73 2,83 2,89 2,94 3,28 3,40 3,47 3,53 3,82 3,97 4,04 4,12
Аэродинамическое сопротивление КСк 2-7, Па 27 29 30 31 37 40 41 43 49 53 55 57
Температура воздуха на выходе из калорифера, °С 32 26 23 20 30 24 21 18 28 22 18 15
Расход горячей воды, м³/ч 0,8 0,9 1,0 1,1 0,9 1,0 1,1 1,1 1,0 1,1 1,2 1,3
Гидравлическое сопротивление, кПа 0,7 1,0 1,1 1,3 0,9 1,2 1,4 1,6 1,1 1,4 1,7 1,9
Коэффициент теплопередачи, Вт/(м²•°C) 39,1 40,7 41,6 42,4 42,8 44,5 45,4 46,3 46,1 48,0 48,9 49,9
Скорость теплоносителя в трубках, м/сек 0,28 0,32 0,35 0,37 0,31 0,36 0,39 0,41 0,34 0,39 0,42 0,45
Тепловая мощность, кВт 30 35 37 40 33 39 42 44 36 42 45 49
Температура воды на входе и выходе из нагревателя, °С 95/70
Объем нагреваемого воздуха, м³/ч 2000 2500 3000
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Массовая скорость воздуха в потоке, кг/м²•с 2,18 2,27 2,31 2,36 2,73 2,83 2,89 2,94 3,28 3,40 3,47 3,53
Аэродинамическое сопротивление, Па 18 19 20 21 27 29 30 31 37 40 41 43
t воздуха на выходе из теплообменника, °С 35 30 27 24 32 26 23 20 30 24 21 18
Расход теплоносителя калорифером КСк 2-7, м³/ч 0,9 1,1 1,2 1,3 1,0 1,2 1,3 1,4 1,2 1,4 1,5 1,6
Гидравлическое сопротивление, кПа 1,0 1,4 1,6 1,9 1,4 1,9 2,2 2,5 1,7 2,3 2,7 3,1
Коэффициент теплопередачи, Вт/(м²•°C) 37,1 38,6 39,4 40,2 41,4 43,1 44,0 44,9 45,2 47,2 48,1 49,1
Скорость теплоносителя, м/сек 0,33 0,39 0,42 0,45 0,38 0,45 0,48 0,52 0,43 0,50 0,54 0,58
Производительность по теплу, кВт 26 30 32 35 30 35 37 40 33 39 42 45
Отопительный график горячей воды, °С 95/60
Объем нагнетаемого в калорифер КCк2-7 воздуха, м³/ч 2000 2500 3000
Температура входящего холодного воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в фронтальном сечении, кг/м²•с 2,18 2,27 2,31 2,36 2,73 2,83 2,89 2,94 3,28 3,40 3,47 3,53
Аэродинамические потери, Па 18 19 20 21 27 29 30 31 37 40 41 43
Температура выходящего нагретого воздуха, °С 31 25 22 19 28 22 19 16 26 20 17 14
Объем используемого теплоносителя, м³/ч 0,6 0,7 0,8 0,8 0,7 0,8 0,9 0,9 0,8 0,9 1,0 1,0
Гидравлические потери, кПа 0,4 0,5 0,6 0,7 0,5 0,7 0,8 1,0 0,6 0,9 1,1 1,2
Коэффициент теплопередачи, Вт/(м²•°C) 34,1 35,7 36,4 37,2 38,1 39,8 40,6 41,4 41,6 43,5 44,4 45,3
Скорость теплоносителя, м/сек 0,21 0,24 0,26 0,28 0,24 0,28 0,30 0,33 0,26 0,31 0,34 0,36
Тепловая мощность воздухонагревателя, кВт 23 27 29 31 26 30 33 35 29 34 37 39
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 2000 2500 3000
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в набегающем потоке, кг/м²•с 2,18 2,27 2,31 2,36 2,73 2,83 2,89 2,94 3,28 3,40 3,47 3,53
Воздушное сопротивление калорифера КСк 2 7, Па 18 19 20 21 27 29 30 31 37 40 41 43
t нагретого воздуха на выходе из теплообменника, °С 32 27 24 21 30 24 21 18 28 22 18 16
Расход теплоносителя, м³/ч 0,9 1,0 1,1 1,2 1,0 1,1 1,2 1,3 1,1 1,3 1,4 1,5
Сопротивление по воде, кПа 0,9 1,2 1,4 1,7 1,1 1,6 1,9 2,2 1,4 2,0 2,4 2,8
Коэффициент теплопередачи, Вт/(м²•°C) 36,6 38,2 39,0 39,8 40,8 42,6 43,5 44,4 44,6 46,6 47,5 48,5
Скорость теплоносителя в трубках, м/сек 0,31 0,36 0,39 0,42 0,35 0,42 0,45 0,49 0,39 0,47 0,50 0,54
Производительность по теплу, кВт 24 28 31 33 27 32 35 38 31 36 39 42
График подачи и отвода теплоносителя, °С 90/55
Объем обогреваемого воздуха, м³/ч 1500 2000 2500
Температура подаваемого в калорифер воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Массовая скорость воздуха в потоке, кг/м²•с 1,64 1,70 1,73 1,77 2,18 2,27 2,31 2,36 2,73 2,83 2,89 2,94
Воздушное сопротивление, Па 10 11 12 12 18 19 20 21 27 29 30 31
Температура воздуха на выходе из КСк 2-7, °С 31 26 24 21 28 23 20 17 26 20 17 14
Объем потребляемого теплоносителя, м³/ч 0,4 0,5 0,6 0,7 0,5 0,6 0,7 0,8 0,6 0,7 0,8 0,9
Гидравлические потери калорифера КСк 2-7, кПа 0,2 0,3 0,4 0,5 0,3 0,4 0,5 0,6 0,4 0,6 0,7 0,8
Коэффициент теплопередачи, Вт/(м²•°C) 29,2 30,5 31,2 31,9 33,6 35,2 36,0 36,7 37,5 39,2 40,1 41,0
Скорость теплоносителя, м/сек 0,16 0,19 0,21 0,22 0,19 0,23 0,25 0,27 0,22 0,26 0,28 0,30
Тепловая производительность, кВт 17 21 23 24 21 25 27 29 24 28 31 33
Температура теплоносителя на входе и выходе, °С 80/60
Объем подаваемого воздуха, м³/ч 1500 2000 2500
Температура входящего в калорифер воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в набегающем потоке, кг/м²•с 1,64 1,70 1,73 1,77 2,18 2,27 2,31 2,36 2,73 2,83 2,89 2,94
Аэродинамическое сопротивление, Па 10 11 12 12 18 19 20 21 27 29 30 31
t воздуха на выходе из воздухоподогревателя, °С 34 29 26 24 30 25 22 19 27 22 19 16
Расход теплоносителя, м³/ч 0,8 1,0 1,1 1,2 1,0 1,2 1,3 1,4 1,1 1,3 1,5 1,6
Гидравлическое сопротивление, кПа 0,8 1,1 1,3 1,6 1,1 1,7 2,0 2,3 1,5 2,2 2,6 3,1
Коэффициент теплопередачи, Вт/(м²•°C) 32,5 34,0 34,7 35,5 37,4 39,2 40,0 40,9 41,8 43,7 44,7 45,7
Скорость теплоносителя в калорифере КСк 2-7, м/сек 0,29 0,35 0,38 0,41 0,35 0,42 0,46 0,50 0,41 0,48 0,53 0,57
Тепловая мощность воздухонагревателя, кВт 18 22 24 26 22 26 29 31 25 30 33 36
Температурный режим воды на входе и выходе, °С 80/50
Объем подаваемого в теплообменник воздуха, м³/ч 1200 1700 2200
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Массовая скорость воздуха в потоке, кг/м²•с 1,31 1,36 1,39 1,41 1,86 1,93 1,96 2,00 2,40 2,49 2,54 2,59
Сопротивление по воздуху, Па 7 7 8 8 13 14 15 15 21 22 23 24
t воздуха на выходе из калорифера КСк 2-7, °С 31 26 24 21 27 22 19 16 24 19 16 14
Объем теплоносителя для нагрева, м³/ч 0,4 0,5 0,5 0,6 0,5 0,6 0,7 0,8 0,6 0,7 0,8 0,9
Гидравлическое сопротивление, кПа 0,2 0,3 0,4 0,5 0,3 0,4 0,5 0,6 0,4 0,6 0,7 0,8
Коэффициент теплопередачи, Вт/(м²•°C) 26,3 27,7 28,3 28,9 31,3 32,8 33,6 34,4 35,5 37,3 38,1 39,0
Скорость горячей воды в трубках, м/сек 0,14 0,17 0,19 0,21 0,18 0,22 0,24 0,26 0,21 0,26 0,28 0,30
Тепловая производительность, кВт 14 17 18 20 17 21 23 24 20 24 26 29
Температурный график теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 1500 2000 2500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Скорость воздуха в фронтальном сечении, кг/м²•с 1,64 1,70 1,73 1,77 2,18 2,27 2,31 2,36 2,73 2,83 2,89 2,94
Аэродинамическое сопротивление, Па 10 11 12 12 18 19 20 21 27 29 30 31
t воздуха на выходе из калорифера КСк 2-7, °С 31 26 23 21 27 22 20 17 25 20 17 14
Расход теплоносителя, м³/ч 1,0 1,2 1,3 1,4 1,2 1,4 1,6 1,7 1,4 1,6 1,8 2,0
Сопротивление по воде, кПа 1,2 1,8 2,1 2,5 1,7 2,6 3,1 3,6 2,3 3,4 4,1 4,8
Коэффициент теплопередачи, Вт/(м²•°C) 33,6 35,3 36,1 36,9 38,7 40,7 41,6 42,6 43,2 45,4 46,5 47,5
Скорость теплоносителя в трубках, м/сек 0,36 0,43 0,47 0,52 0,43 0,52 0,57 0,62 0,49 0,60 0,66 0,72
Тепловой поток, кВт 17 20 22 24 20 25 27 29 23 28 31 34
Температура теплоносителя на входе и выходе, °С 70/45
Объем нагреваемого холодного воздуха, м³/ч 1000 1500 2000
Температура входящего в калорифер воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Массовая скорость воздуха в потоке, кг/м²•с 1,09 1,13 1,16 1,18 1,64 1,70 1,73 1,77 2,18 2,27 2,31 2,36
Аэродинамическое сопротивление, Па 5 5 6 6 10 11 12 12 18 19 20 21
Температура выходящего воздуха, °С 29 25 23 21 25 20 18 16 23 17 15 12
Расход теплоносителя, м³/ч 0,4 0,5 0,5 0,6 0,5 0,6 0,7 0,8 0,6 0,7 0,8 0,9
Гидравлическое сопротивление, кПа 0,1 0,2 0,3 0,4 0,3 0,4 0,5 0,6 0,4 0,6 0,8 0,9
Коэффициент теплопередачи, Вт/(м²•°C) 24,3 25,6 26,3 26,9 29,7 31,3 32,1 32,9 34,3 36,1 37,0 37,9
Скорость теплоносителя, м/сек 0,13 0,17 0,19 0,20 0,18 0,22 0,24 0,27 0,21 0,26 0,29 0,32
Тепловая мощность калорифера КСк 2-7, кВт 11 13 15 16 14 17 19 21 17 21 23 25

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-7 и Четырехрядный воздухонагреватель КСк 4-7. Расчет произведен для температурных значений входящего воздуха до -30 градусов.

Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 7

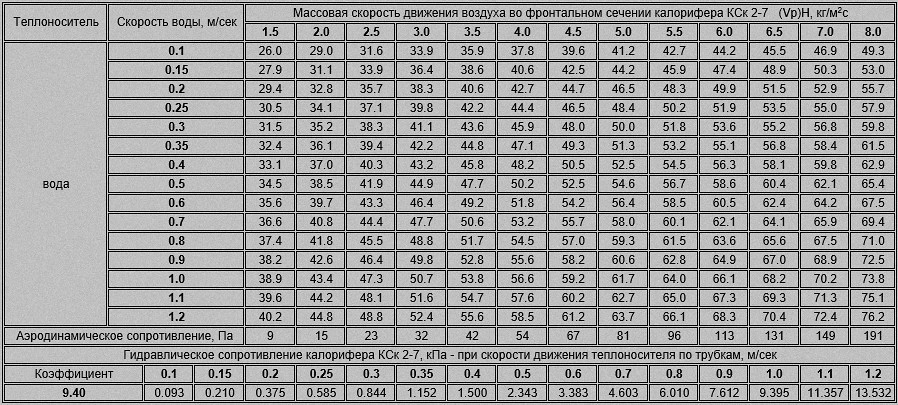

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-7 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха двуххрядного калорифера КСк 2-7
