Калорифер КСк 2-1
Производство и сфера назначения водяного калорифера КСк 2-1
Калорифер КСк 2-1 водяной предназначен для отопления и вентиляции гражданских и промышленных зданий, применения в качестве комплектуемого изделия в тепловых завесах. Производство калориферов КСк 2-1-02-ХЛ3 выполняется в соответствии с требованиями технических условий ТУ 4863-002-55613706-02 с последующей контрольной проверкой каждого воздухонагревателя на герметичность и прочность. Водяные теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-1

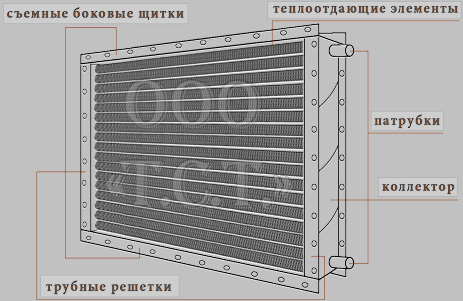

Калорифер КСк 2-1 представляет собой компактный теплообменник рекуперативного типа с нагревательной поверхностью. Основу конструкции воздухонагревателя составляет гидравлический тракт, состоящий из трубных решеток, коллекторов, патрубков и теплоотдающих элементов. Для увеличения скорости движения теплоносителя и увеличения коэффициента теплопередачи в распределительные коллектора монтируются перегородки. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-1-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 2000 | 29 | 6.7 | 22 |
Производительность по воздуху - 2000 м³/ч. Тепловая мощность калорифера - 29 кВт. Вес (масса) не более - 22 кг. Площадь поверхности теплообмена – 6.7 м². Габариты по контуру - 602 х 450 х 180 мм. Емкость (объем) воздухонагревателя КСк 2-1 – 2.4 литра. Число теплонагревающих трубок – 17 шт. Полная длина металлической трубки – 545 мм. Длина алюминиевого накатного оребрения на трубке – 505 мм. Диаметр патрубков – 32 мм.
Габаритные и присоединительные размеры калорифера КСк 2-1
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-1, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 530 | 578 | 602 | 650 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры водовоздушного нагревателя КСк 2 1: L - 530 мм (длина трубок до решеток - внутренняя длина КСк 2 1), L1 - 578 мм (расстояние между монтажными отверстиями), L2 - 602 мм (полная длина теплонагревателя - без патрубков), L3 - 650 мм (полная длина отопительного прибора - с патрубками), H - 378 мм (внутренняя ширина нагревательного модуля КСк 2 1), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина воздухонагревателя), С - 305 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-1
| Технические данные калорифера КСк 2-1 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 0.530 | 0.197 | 6.7 | 0.00152 | 0.00101 | 0.00057 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 1 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 700 до 2500 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,74 | 2,84 | 2,89 | 2,95 | 3,65 | 3,79 | 3,86 | 3,94 | 4,56 | 4,73 | 4,82 | 4,92 |
| Аэродинамическое сопротивление, Па | 27 | 29 | 30 | 31 | 45 | 48 | 50 | 52 | 68 | 73 | 76 | 78 |
| t воздуха на выходе из воздухонагревателя, °С | 35 | 28 | 25 | 22 | 31 | 24 | 20 | 17 | 28 | 21 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,4 | 0,4 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,2 | 0,3 | 0,3 | 0,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 33,3 | 34,6 | 35,3 | 35,9 | 38,3 | 39,8 | 40,5 | 41,3 | 42,7 | 44,3 | 45,1 | 46,0 |
| Скорость теплоносителя в калорифере КСк 2-1, м/сек | 0,12 | 0,13 | 0,14 | 0,15 | 0,13 | 0,15 | 0,16 | 0,17 | 0,15 | 0,17 | 0,18 | 0,19 |
| Производительность по теплу, кВт | 19 | 22 | 23 | 25 | 23 | 26 | 28 | 29 | 26 | 29 | 31 | 33 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,74 | 2,84 | 2,89 | 2,95 | 3,65 | 3,79 | 3,86 | 3,94 | 4,56 | 4,73 | 4,82 | 4,92 |
| Аэродинамическое сопротивление, Па | 27 | 29 | 30 | 31 | 45 | 48 | 50 | 52 | 68 | 73 | 76 | 78 |
| t воздуха на выходе из теплообменника, °С | 33 | 27 | 24 | 20 | 29 | 23 | 19 | 16 | 27 | 20 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,3 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,4 | 0,5 | 0,5 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,3 | 0,4 | 0,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 34,6 | 36,0 | 36,7 | 37,4 | 39,8 | 41,4 | 42,2 | 43,0 | 44,3 | 46,1 | 47,0 | 47,9 |
| Скорость теплоносителя, м/сек | 0,13 | 0,16 | 0,17 | 0,18 | 0,16 | 0,19 | 0,20 | 0,21 | 0,18 | 0,21 | 0,23 | 0,24 |
| Производительность по теплу калорифера КСк 2-1, кВт | 18 | 21 | 22 | 24 | 22 | 25 | 27 | 28 | 25 | 28 | 30 | 32 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1300 | 1800 | 2300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,37 | 2,46 | 2,51 | 2,56 | 3,28 | 3,41 | 3,47 | 3,54 | 4,19 | 4,35 | 4,44 | 4,53 |
| Аэродинамическое сопротивление, Па | 21 | 22 | 23 | 24 | 37 | 40 | 41 | 43 | 58 | 63 | 65 | 67 |
| t воздуха на выходе из воздухоподогревателя, °С | 34 | 28 | 25 | 22 | 30 | 23 | 20 | 17 | 27 | 20 | 17 | 14 |
| Расход теплоносителя в калорифере КСк 2-1, м³/ч | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,2 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,6 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 33,7 | 35,1 | 35,7 | 36,4 | 39,5 | 41,1 | 41,9 | 42,7 | 44,5 | 46,3 | 47,2 | 48,1 |
| Скорость теплоносителя, м/сек | 0,16 | 0,18 | 0,20 | 0,21 | 0,19 | 0,22 | 0,24 | 0,26 | 0,22 | 0,26 | 0,28 | 0,30 |
| Тепловой поток, кВт | 16 | 19 | 20 | 22 | 20 | 23 | 24 | 26 | 23 | 26 | 28 | 30 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1300 | 1800 | 2300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,37 | 2,46 | 2,51 | 2,56 | 3,28 | 3,41 | 3,47 | 3,54 | 4,19 | 4,35 | 4,44 | 4,53 |
| Аэродинамическое сопротивление КСк 2-1, Па | 21 | 22 | 23 | 24 | 37 | 40 | 41 | 43 | 58 | 63 | 65 | 67 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 25 | 22 | 29 | 23 | 20 | 16 | 26 | 20 | 16 | 13 |
| Расход горячей воды, м³/ч | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,6 | 0,7 | 0,8 | 0,6 | 0,8 | 0,9 | 1,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 35,0 | 36,5 | 37,2 | 38,0 | 41,1 | 42,8 | 43,6 | 44,5 | 46,3 | 48,2 | 49,1 | 50,1 |
| Скорость теплоносителя в трубках, м/сек | 0,20 | 0,23 | 0,25 | 0,27 | 0,24 | 0,28 | 0,30 | 0,33 | 0,28 | 0,33 | 0,35 | 0,38 |
| Тепловая мощность, кВт | 16 | 19 | 20 | 21 | 19 | 23 | 24 | 26 | 22 | 26 | 28 | 30 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1700 | 2200 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,19 | 2,27 | 2,32 | 2,36 | 3,10 | 3,22 | 3,28 | 3,35 | 4,01 | 4,16 | 4,24 | 4,33 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 34 | 36 | 37 | 39 | 54 | 58 | 60 | 62 |
| t воздуха на выходе из теплообменника, °С | 34 | 29 | 26 | 23 | 30 | 24 | 20 | 18 | 27 | 20 | 17 | 14 |
| Расход теплоносителя калорифером КСк 2-1, м³/ч | 0,5 | 0,6 | 0,7 | 0,7 | 0,7 | 0,8 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,8 | 0,9 | 0,7 | 1,0 | 1,2 | 1,4 | 1,0 | 1,4 | 1,7 | 1,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 35,6 | 37,2 | 37,9 | 38,7 | 42,2 | 44,0 | 44,9 | 45,9 | 47,9 | 49,9 | 51,0 | 52,0 |
| Скорость теплоносителя, м/сек | 0,26 | 0,31 | 0,33 | 0,36 | 0,32 | 0,38 | 0,41 | 0,44 | 0,38 | 0,45 | 0,48 | 0,52 |
| Производительность по теплу, кВт | 15 | 18 | 19 | 20 | 19 | 22 | 23 | 25 | 22 | 25 | 27 | 29 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-1 воздуха, м³/ч | 1000 | 1500 | 2000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,82 | 1,89 | 1,93 | 1,97 | 2,74 | 2,84 | 2,89 | 2,95 | 3,65 | 3,79 | 3,86 | 3,94 |
| Аэродинамические потери, Па | 13 | 14 | 15 | 16 | 27 | 29 | 30 | 31 | 45 | 48 | 50 | 52 |
| Температура выходящего нагретого воздуха, °С | 37 | 31 | 29 | 26 | 31 | 25 | 22 | 19 | 28 | 21 | 18 | 15 |
| Объем используемого теплоносителя, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлические потери, кПа | 0,4 | 0,5 | 0,6 | 0,7 | 0,6 | 0,9 | 1,0 | 1,2 | 0,9 | 1,3 | 1,5 | 1,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,6 | 34,0 | 34,7 | 35,4 | 39,8 | 41,5 | 42,3 | 43,1 | 45,7 | 47,7 | 48,7 | 49,6 |
| Скорость теплоносителя, м/сек | 0,23 | 0,28 | 0,30 | 0,32 | 0,30 | 0,35 | 0,38 | 0,41 | 0,36 | 0,42 | 0,45 | 0,49 |
| Тепловая мощность воздухонагревателя, кВт | 13 | 16 | 17 | 18 | 17 | 20 | 22 | 23 | 20 | 24 | 26 | 28 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1700 | 2200 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,19 | 2,27 | 2,32 | 2,36 | 3,10 | 3,22 | 3,28 | 3,35 | 4,01 | 4,16 | 4,24 | 4,33 |
| Воздушное сопротивление калорифера КСк 2 1, Па | 18 | 19 | 20 | 21 | 34 | 36 | 37 | 39 | 54 | 58 | 60 | 62 |
| t нагретого воздуха на выходе из теплообменника, °С | 32 | 26 | 23 | 20 | 28 | 21 | 18 | 15 | 25 | 18 | 15 | 12 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 1,0 |
| Сопротивление по воде, кПа | 0,4 | 0,6 | 0,7 | 0,8 | 0,6 | 0,9 | 1,1 | 1,2 | 0,9 | 1,2 | 1,4 | 1,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 35,2 | 36,7 | 37,5 | 38,2 | 41,7 | 43,5 | 44,4 | 45,4 | 47,2 | 49,4 | 50,4 | 51,4 |
| Скорость теплоносителя в трубках, м/сек | 0,24 | 0,29 | 0,31 | 0,33 | 0,30 | 0,36 | 0,38 | 0,41 | 0,35 | 0,42 | 0,45 | 0,48 |
| Производительность по теплу, кВт | 14 | 17 | 18 | 19 | 17 | 20 | 22 | 24 | 20 | 24 | 26 | 28 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 1000 | 1500 | 1800 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,82 | 1,89 | 1,93 | 1,97 | 2,74 | 2,84 | 2,89 | 2,95 | 3,28 | 3,41 | 3,47 | 3,54 |
| Воздушное сопротивление, Па | 13 | 14 | 15 | 16 | 27 | 29 | 30 | 31 | 37 | 40 | 41 | 43 |
| Температура воздуха на выходе из КСк 2-1, °С | 29 | 24 | 21 | 18 | 25 | 19 | 16 | 14 | 23 | 17 | 14 | 12 |
| Объем потребляемого теплоносителя, м³/ч | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 |
| Гидравлические потери калорифера КСк 2-1, кПа | 0,1 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 | 0,4 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 29,6 | 30,9 | 31,6 | 32,3 | 36,0 | 37,7 | 38,5 | 39,4 | 39,5 | 41,2 | 42,1 | 43,0 |
| Скорость теплоносителя, м/сек | 0,13 | 0,16 | 0,17 | 0,19 | 0,17 | 0,20 | 0,22 | 0,24 | 0,19 | 0,23 | 0,25 | 0,27 |
| Тепловая производительность, кВт | 11 | 13 | 14 | 15 | 14 | 17 | 18 | 19 | 15 | 18 | 20 | 22 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 1000 | 1500 | 1800 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,82 | 1,89 | 1,93 | 1,97 | 2,74 | 2,84 | 2,89 | 2,95 | 3,28 | 3,41 | 3,47 | 3,54 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 16 | 27 | 29 | 30 | 31 | 37 | 40 | 41 | 43 |
| t воздуха на выходе из воздухоподогревателя, °С | 31 | 26 | 24 | 21 | 27 | 21 | 18 | 15 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,7 | 0,7 | 0,8 | 0,9 | 0,9 | 0,8 | 0,9 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,7 | 1,1 | 1,3 | 1,5 | 0,9 | 1,3 | 1,6 | 1,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,9 | 34,4 | 35,2 | 35,9 | 40,1 | 42,0 | 43,0 | 43,9 | 44,0 | 45,9 | 46,9 | 48,0 |
| Скорость теплоносителя в калорифере КСк 2-1, м/сек | 0,25 | 0,30 | 0,32 | 0,35 | 0,32 | 0,38 | 0,42 | 0,45 | 0,36 | 0,43 | 0,46 | 0,50 |
| Тепловая мощность воздухонагревателя, кВт | 12 | 14 | 15 | 16 | 15 | 18 | 19 | 21 | 16 | 20 | 21 | 23 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 800 | 1100 | 1500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,46 | 1,51 | 1,54 | 1,57 | 2,01 | 2,08 | 2,12 | 2,16 | 2,74 | 2,84 | 2,89 | 2,95 |
| Сопротивление по воздуху, Па | 8 | 9 | 9 | 10 | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 |
| t воздуха на выходе из калорифера КСк 2-1, °С | 29 | 24 | 21 | 19 | 26 | 20 | 17 | 14 | 23 | 17 | 14 | 12 |
| Объем теплоносителя для нагрева, м³/ч | 0,3 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 26,7 | 28,0 | 28,7 | 29,3 | 31,2 | 32,8 | 33,5 | 34,3 | 36,7 | 38,1 | 39,0 | 39,9 |
| Скорость горячей воды в трубках, м/сек | 0,12 | 0,15 | 0,16 | 0,18 | 0,15 | 0,18 | 0,20 | 0,21 | 0,18 | 0,22 | 0,24 | 0,26 |
| Тепловая производительность, кВт | 9 | 10 | 11 | 12 | 10 | 13 | 14 | 15 | 13 | 15 | 17 | 18 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 800 | 1100 | 1500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,46 | 1,51 | 1,54 | 1,57 | 2,01 | 2,08 | 2,12 | 2,16 | 2,74 | 2,84 | 2,89 | 2,95 |
| Аэродинамическое сопротивление, Па | 8 | 9 | 9 | 10 | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 |
| t воздуха на выходе из калорифера КСк 2-1, °С | 31 | 26 | 24 | 22 | 28 | 23 | 20 | 17 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,1 | 1,2 |
| Сопротивление по воде, кПа | 0,5 | 0,7 | 0,9 | 1,0 | 0,7 | 1,1 | 1,3 | 1,6 | 1,1 | 1,6 | 2,0 | 2,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 30,5 | 32,0 | 32,7 | 33,4 | 35,7 | 37,4 | 38,3 | 39,2 | 41,6 | 43,6 | 44,6 | 45,7 |
| Скорость теплоносителя в трубках, м/сек | 0,26 | 0,32 | 0,35 | 0,38 | 0,32 | 0,39 | 0,43 | 0,47 | 0,39 | 0,47 | 0,52 | 0,57 |
| Тепловой поток, кВт | 9 | 11 | 12 | 13 | 11 | 14 | 15 | 16 | 14 | 17 | 18 | 20 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 700 | 1000 | 1300 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,28 | 1,33 | 1,35 | 1,37 | 1,82 | 1,89 | 1,93 | 1,97 | 2,37 | 2,46 | 2,51 | 2,56 |
| Аэродинамическое сопротивление, Па | 7 | 7 | 8 | 8 | 13 | 14 | 15 | 16 | 21 | 22 | 23 | 24 |
| Температура выходящего воздуха, °С | 27 | 22 | 20 | 18 | 24 | 18 | 16 | 14 | 22 | 16 | 14 | 11 |
| Расход теплоносителя, м³/ч | 0,3 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,1 | 0,2 | 0,2 | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 25,3 | 26,6 | 27,2 | 27,9 | 30,1 | 31,7 | 32,5 | 33,3 | 34,3 | 36,1 | 37,0 | 37,8 |
| Скорость теплоносителя, м/сек | 0,12 | 0,15 | 0,16 | 0,18 | 0,17 | 0,18 | 0,20 | 0,22 | 0,18 | 0,22 | 0,24 | 0,26 |
| Тепловая мощность калорифера КСк 2-1, кВт | 7 | 9 | 10 | 10 | 9 | 11 | 12 | 13 | 10 | 13 | 14 | 15 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-1 и Четырехрядный воздухонагреватель КСк 4-1. Расчет произведен для температурных значений входящего воздуха до -30 градусов.

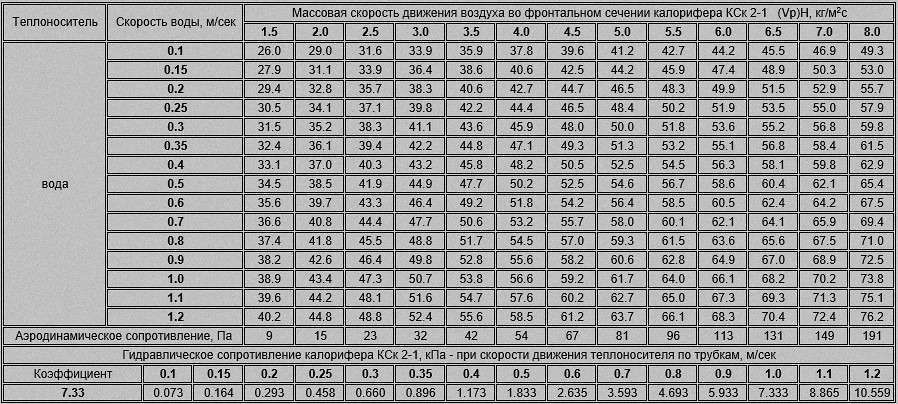

Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 1
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-1 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
