Калорифер КСк 3-1
Производство и сфера применения водяного калорифера КСк 3-1
Калорифер КСк 3-1 водяной с алюминиевым спирально-накатным оребрением теплоотдающих элементов предназначен для нагрева воздуха в системах отопления, вентиляции, кондиционирования; сушки различных материалов. Производство калориферов КСк 3-1-02 ХЛ3 в соответствии с техническими характеристиками ТУ 4863-002-55613706-02 с гидравлической проверкой каждого теплообменника. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: офисные и торговые помещения, автомастерские, теплицы и т. д.
Конструкция и технические характеристики калорифера КСк 3-1

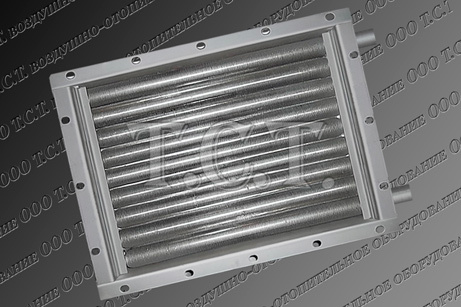

Калорифер КСк 3-1 конструктивно представляет собой жесткий каркас с нагревательными элементами и гидравлическим трактом. Тракт состоит из трубных досок с распределительными коллекторами и патрубками для подачи и забора теплоносителя. Коллектора разделены на камеры разделительными перегородками, применяемыми для увеличения скорости теплоносителя в калорифере и повышения коэффициента теплопередачи, и соответственно, теплового потока. Для крепления воздухонагревателя изготавливаются съемные боковые щитки. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения.
Теплоноситель – горячая (перегретая) вода по ГОСТ 20995. Три ряда теплоотдающих элементов с шахматной расстановкой. Количество ходов по теплоносителю – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 3-1-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 2000 | 39 | 10.2 | 28 |
Производительность по воздуху - 2000 м³/ч. Тепловая мощность калорифера - 39 кВт. Вес (масса) не более - 28 кг. Площадь поверхности теплообмена – 10.2 м². Габариты по контуру - 602 х 450 х 180 мм. Емкость (объем) воздухонагревателя КСк 3-1 – 3.1 литра. Число теплонагревающих трубок – 26 шт. Полная длина металлической трубки – 545 мм. Длина алюминиевого накатного оребрения на трубке – 505 мм. Диаметр патрубков – 32 мм.

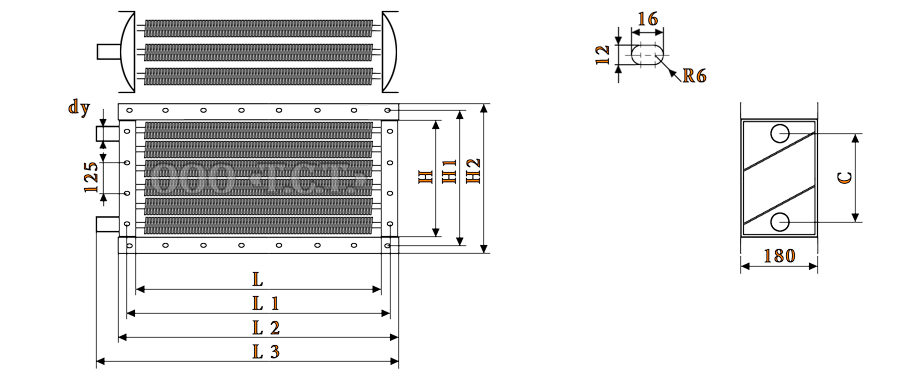

Габаритные и присоединительные размеры калорифера КСк 3-1
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-1, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 530 | 578 | 602 | 650 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры водовоздушного нагревателя КСк 3 1: L - 530 мм (длина трубок до решеток - внутренняя длина КСк 3 1), L1 - 578 мм (расстояние между монтажными отверстиями), L2 - 602 мм (полная длина теплонагревателя - без патрубков), L3 - 650 мм (полная длина отопительного прибора - с патрубками), H - 378 мм (внутренняя ширина нагревательного модуля КСк 3 1), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина воздухонагревателя), С - 305 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-1
| Технические данные калорифера КСк 3-1 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 3 | 0.530 | 0.197 | 10.2 | 0.00164 | 0.00101 | 0.00086 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 1 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1000 до 4000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,83 | 6,06 | 6,30 | 6,56 | 7,29 | 7,57 | 7,87 | 8,19 |
| Аэродинамическое сопротивление, Па | 97 | 104 | 112 | 121 | 153 | 164 | 176 | 190 | 230 | 247 | 265 | 285 |
| t воздуха на выходе из воздухонагревателя, °С | 38 | 32 | 25 | 19 | 34 | 28 | 21 | 15 | 32 | 25 | 18 | 12 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 40,4 | 42,0 | 43,6 | 45,3 | 46,2 | 48,1 | 49,9 | 51,8 | 52,2 | 54,3 | 56,3 | 58,5 |
| Скорость теплоносителя в калорифере КСк 3-1, м/сек | 0,13 | 0,15 | 0,17 | 0,19 | 0,15 | 0,17 | 0,20 | 0,22 | 0,17 | 0,20 | 0,23 | 0,25 |
| Производительность по теплу, кВт | 35 | 40 | 45 | 51 | 40 | 46 | 52 | 59 | 47 | 53 | 60 | 68 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 3800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,83 | 6,06 | 6,30 | 6,56 | 6,93 | 7,19 | 7,48 | 7,78 |
| Аэродинамическое сопротивление, Па | 97 | 104 | 112 | 121 | 153 | 164 | 176 | 190 | 210 | 225 | 241 | 260 |
| t воздуха на выходе из теплообменника, °С | 36 | 30 | 24 | 18 | 33 | 26 | 20 | 14 | 31 | 24 | 18 | 12 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,7 | 0,4 | 0,5 | 0,7 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,9 | 43,6 | 45,4 | 47,1 | 47,9 | 49,9 | 51,9 | 53,9 | 52,6 | 54,8 | 57,0 | 59,2 |
| Скорость теплоносителя, м/сек | 0,16 | 0,18 | 0,21 | 0,24 | 0,19 | 0,22 | 0,25 | 0,28 | 0,21 | 0,24 | 0,28 | 0,31 |
| Производительность по теплу калорифера КСк 3-1, кВт | 33 | 38 | 43 | 49 | 39 | 44 | 51 | 57 | 43 | 50 | 56 | 64 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,47 | 5,68 | 5,90 | 6,15 | 6,38 | 6,62 | 6,89 | 7,17 |
| Аэродинамическое сопротивление, Па | 97 | 104 | 112 | 121 | 136 | 146 | 156 | 168 | 180 | 193 | 207 | 223 |
| t воздуха на выходе из воздухоподогревателя, °С | 35 | 29 | 23 | 17 | 32 | 26 | 20 | 14 | 31 | 24 | 18 | 12 |
| Расход теплоносителя в калорифере КСк 3-1, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,1 | 0,8 | 0,9 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,5 | 0,6 | 0,8 | 0,4 | 0,6 | 0,8 | 1,1 | 0,6 | 0,8 | 1,0 | 1,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,6 | 45,5 | 47,3 | 49,2 | 48,2 | 50,2 | 52,3 | 54,3 | 52,4 | 54,6 | 56,8 | 59,1 |
| Скорость теплоносителя, м/сек | 0,20 | 0,24 | 0,27 | 0,31 | 0,23 | 0,27 | 0,31 | 0,35 | 0,25 | 0,30 | 0,34 | 0,38 |
| Тепловой поток, кВт | 32 | 37 | 42 | 48 | 36 | 42 | 48 | 54 | 40 | 46 | 52 | 60 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,65 | 3,79 | 3,94 | 4,10 | 4,56 | 4,73 | 4,92 | 5,12 | 5,47 | 5,68 | 5,90 | 6,15 |
| Аэродинамическое сопротивление КСк 3-1, Па | 65 | 69 | 74 | 80 | 97 | 104 | 112 | 121 | 136 | 146 | 156 | 168 |
| Температура воздуха на выходе из калорифера, °С | 37 | 31 | 26 | 20 | 34 | 28 | 22 | 16 | 32 | 26 | 20 | 14 |
| Расход горячей воды, м³/ч | 0,7 | 0,8 | 0,9 | 1,1 | 0,8 | 0,9 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,8 | 1,0 | 0,6 | 0,8 | 1,1 | 1,4 | 0,7 | 1,0 | 1,4 | 1,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,1 | 41,8 | 43,5 | 45,3 | 45,3 | 47,2 | 49,2 | 51,2 | 50,0 | 52,2 | 54,3 | 56,5 |
| Скорость теплоносителя в трубках, м/сек | 0,22 | 0,26 | 0,30 | 0,34 | 0,26 | 0,30 | 0,34 | 0,39 | 0,29 | 0,34 | 0,39 | 0,44 |
| Тепловая мощность, кВт | 27 | 31 | 36 | 41 | 31 | 36 | 42 | 48 | 35 | 41 | 47 | 54 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,65 | 3,79 | 3,94 | 4,10 | 4,56 | 4,73 | 4,92 | 5,12 | 5,47 | 5,68 | 5,90 | 6,15 |
| Аэродинамическое сопротивление, Па | 65 | 69 | 74 | 80 | 97 | 104 | 112 | 121 | 136 | 146 | 156 | 168 |
| t воздуха на выходе из теплообменника, °С | 36 | 31 | 26 | 20 | 34 | 28 | 22 | 17 | 32 | 26 | 20 | 14 |
| Расход теплоносителя калорифером КСк 3-1, м³/ч | 1,0 | 1,1 | 1,3 | 1,5 | 1,1 | 1,3 | 1,5 | 1,7 | 1,3 | 1,5 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,1 | 1,5 | 2,0 | 1,1 | 1,5 | 2,1 | 2,7 | 1,4 | 2,0 | 2,6 | 3,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,3 | 44,1 | 46,0 | 47,9 | 47,8 | 49,9 | 52,0 | 54,1 | 52,8 | 55,1 | 57,4 | 59,8 |
| Скорость теплоносителя, м/сек | 0,30 | 0,36 | 0,41 | 0,47 | 0,35 | 0,41 | 0,48 | 0,55 | 0,40 | 0,47 | 0,54 | 0,62 |
| Производительность по теплу, кВт | 27 | 31 | 36 | 41 | 31 | 36 | 42 | 48 | 35 | 41 | 47 | 54 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-1 воздуха, м³/ч | 1800 | 2100 | 2500 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,28 | 3,41 | 3,54 | 3,68 | 3,83 | 3,97 | 4,13 | 4,30 | 4,56 | 4,73 | 4,92 | 5,02 |
| Аэродинамические потери, Па | 53 | 57 | 61 | 66 | 71 | 76 | 81 | 88 | 97 | 104 | 112 | 116 |
| Температура выходящего нагретого воздуха, °С | 33 | 28 | 22 | 17 | 31 | 26 | 20 | 15 | 29 | 23 | 18 | 15 |
| Объем используемого теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,6 | 0,8 | 0,9 | 1,0 | 0,7 | 0,8 | 1,0 | 1,1 |
| Гидравлические потери, кПа | 0,2 | 0,4 | 0,5 | 0,7 | 0,3 | 0,5 | 0,6 | 0,9 | 0,4 | 0,6 | 0,8 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,9 | 38,6 | 40,2 | 41,9 | 40,1 | 42,0 | 43,8 | 45,6 | 44,1 | 46,2 | 48,2 | 49,2 |
| Скорость теплоносителя, м/сек | 0,18 | 0,21 | 0,24 | 0,28 | 0,19 | 0,23 | 0,27 | 0,31 | 0,22 | 0,26 | 0,30 | 0,33 |
| Тепловая мощность воздухонагревателя, кВт | 22 | 26 | 30 | 35 | 24 | 29 | 33 | 38 | 27 | 32 | 37 | 40 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2100 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,28 | 3,41 | 3,54 | 3,68 | 3,83 | 3,97 | 4,13 | 4,30 | 4,56 | 4,73 | 4,92 | 5,12 |
| Воздушное сопротивление калорифера КСк 3 1, Па | 53 | 57 | 61 | 66 | 71 | 76 | 81 | 88 | 97 | 104 | 112 | 121 |
| t нагретого воздуха на выходе из теплообменника, °С | 35 | 30 | 25 | 19 | 33 | 28 | 22 | 17 | 31 | 26 | 20 | 14 |
| Расход теплоносителя, м³/ч | 0,8 | 1,0 | 1,1 | 1,3 | 0,9 | 1,1 | 1,3 | 1,4 | 1,0 | 1,2 | 1,4 | 1,6 |
| Сопротивление по воде, кПа | 0,6 | 0,8 | 1,2 | 1,6 | 0,7 | 1,0 | 1,4 | 1,9 | 0,9 | 1,3 | 1,8 | 2,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,4 | 41,2 | 42,9 | 44,7 | 42,8 | 44,8 | 46,7 | 48,7 | 47,2 | 49,3 | 51,4 | 53,6 |
| Скорость теплоносителя в трубках, м/сек | 0,26 | 0,31 | 0,36 | 0,42 | 0,29 | 0,34 | 0,40 | 0,46 | 0,33 | 0,39 | 0,45 | 0,52 |
| Производительность по теплу, кВт | 23 | 27 | 32 | 36 | 26 | 30 | 35 | 40 | 29 | 34 | 39 | 45 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 1500 | 1800 | 2100 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,74 | 2,84 | 2,95 | 3,07 | 3,28 | 3,41 | 3,54 | 3,61 | 3,83 | 3,97 | 4,05 | 4,13 |
| Воздушное сопротивление, Па | 38 | 41 | 44 | 47 | 53 | 57 | 61 | 64 | 71 | 76 | 79 | 81 |
| Температура воздуха на выходе из КСк 3-1, °С | 32 | 27 | 22 | 17 | 30 | 25 | 20 | 17 | 29 | 23 | 20 | 17 |
| Объем потребляемого теплоносителя, м³/ч | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,8 |
| Гидравлические потери калорифера КСк 3-1, кПа | 0,1 | 0,2 | 0,3 | 0,5 | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,9 | 34,4 | 36,0 | 37,6 | 36,4 | 38,1 | 39,8 | 40,6 | 39,6 | 41,4 | 42,4 | 43,3 |
| Скорость теплоносителя, м/сек | 0,14 | 0,17 | 0,20 | 0,23 | 0,16 | 0,19 | 0,23 | 0,25 | 0,18 | 0,21 | 0,23 | 0,25 |
| Тепловая производительность, кВт | 18 | 21 | 25 | 29 | 20 | 24 | 28 | 30 | 22 | 27 | 29 | 31 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 1800 | 2100 | 2500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,28 | 3,41 | 3,54 | 3,68 | 3,83 | 3,97 | 4,13 | 4,30 | 4,56 | 4,73 | 4,92 | 5,12 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 61 | 66 | 71 | 76 | 81 | 88 | 97 | 104 | 112 | 121 |
| t воздуха на выходе из воздухоподогревателя, °С | 32 | 27 | 22 | 17 | 31 | 25 | 20 | 15 | 29 | 23 | 18 | 13 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,3 | 1,5 | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,9 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,2 | 1,6 | 2,2 | 1,0 | 1,4 | 2,0 | 2,7 | 1,2 | 1,8 | 2,5 | 3,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,2 | 42,2 | 44,1 | 46,0 | 43,8 | 45,9 | 48,0 | 50,1 | 48,2 | 50,6 | 52,8 | 55,1 |
| Скорость теплоносителя в калорифере КСк 3-1, м/сек | 0,30 | 0,36 | 0,42 | 0,49 | 0,33 | 0,40 | 0,47 | 0,55 | 0,37 | 0,45 | 0,53 | 0,61 |
| Тепловая мощность воздухонагревателя, кВт | 21 | 25 | 30 | 35 | 24 | 28 | 33 | 38 | 26 | 32 | 37 | 43 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 1500 | 1800 | 2100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,74 | 2,84 | 2,95 | 3,07 | 3,28 | 3,41 | 3,54 | 3,61 | 3,83 | 3,97 | 4,05 | 4,13 |
| Сопротивление по воздуху, Па | 38 | 41 | 44 | 47 | 53 | 57 | 61 | 64 | 71 | 76 | 79 | 81 |
| t воздуха на выходе из калорифера КСк 3-1, °С | 29 | 24 | 19 | 14 | 27 | 22 | 17 | 14 | 26 | 21 | 18 | 15 |
| Объем теплоносителя для нагрева, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,6 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,1 | 34,8 | 36,4 | 38,1 | 36,6 | 38,5 | 40,3 | 41,2 | 39,9 | 41,9 | 42,9 | 43,8 |
| Скорость горячей воды в трубках, м/сек | 0,15 | 0,18 | 0,22 | 0,25 | 0,17 | 0,21 | 0,25 | 0,27 | 0,19 | 0,23 | 0,25 | 0,27 |
| Тепловая производительность, кВт | 16 | 20 | 23 | 27 | 18 | 22 | 26 | 28 | 20 | 24 | 27 | 29 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1700 | 2000 | 2300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,10 | 3,22 | 3,35 | 3,48 | 3,65 | 3,79 | 3,94 | 4,10 | 4,19 | 4,35 | 4,53 | 4,71 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 65 | 69 | 74 | 80 | 84 | 90 | 96 | 103 |
| t воздуха на выходе из калорифера КСк 3-1, °С | 30 | 25 | 20 | 16 | 28 | 23 | 18 | 14 | 27 | 22 | 17 | 12 |
| Расход теплоносителя, м³/ч | 1,1 | 1,3 | 1,6 | 1,9 | 1,2 | 1,5 | 1,8 | 2,1 | 1,4 | 1,7 | 1,9 | 2,3 |
| Сопротивление по воде, кПа | 1,1 | 1,7 | 2,3 | 3,3 | 1,4 | 2,1 | 3,0 | 4,1 | 1,7 | 2,5 | 3,5 | 4,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,3 | 42,4 | 44,3 | 46,4 | 44,1 | 46,3 | 48,5 | 50,7 | 47,6 | 50,0 | 52,3 | 54,7 |
| Скорость теплоносителя в трубках, м/сек | 0,35 | 0,43 | 0,51 | 0,60 | 0,39 | 0,48 | 0,57 | 0,67 | 0,43 | 0,52 | 0,62 | 0,73 |
| Тепловой поток, кВт | 19 | 23 | 27 | 32 | 21 | 25 | 30 | 35 | 23 | 28 | 33 | 39 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 1000 | 1500 | 2000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,82 | 1,89 | 1,97 | 2,05 | 2,74 | 2,84 | 2,95 | 3,01 | 3,65 | 3,79 | 3,86 | 3,94 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 21 | 23 | 38 | 41 | 44 | 46 | 65 | 69 | 72 | 74 |
| Температура выходящего воздуха, °С | 30 | 25 | 21 | 17 | 26 | 21 | 16 | 14 | 24 | 18 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,8 | 0,9 | 0,6 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,5 | 0,6 | 0,3 | 0,5 | 0,6 | 0,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 26,8 | 28,2 | 29,6 | 31,0 | 33,5 | 35,3 | 37,0 | 37,9 | 39,2 | 41,4 | 42,4 | 43,4 |
| Скорость теплоносителя, м/сек | 0,13 | 0,15 | 0,18 | 0,21 | 0,16 | 0,20 | 0,24 | 0,26 | 0,19 | 0,24 | 0,27 | 0,29 |
| Тепловая мощность калорифера КСк 3-1, кВт | 11 | 13 | 16 | 19 | 14 | 18 | 21 | 23 | 17 | 22 | 24 | 26 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-1. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-1. Расчет для температурных значений ниже -30 градусов произведен с трехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 1

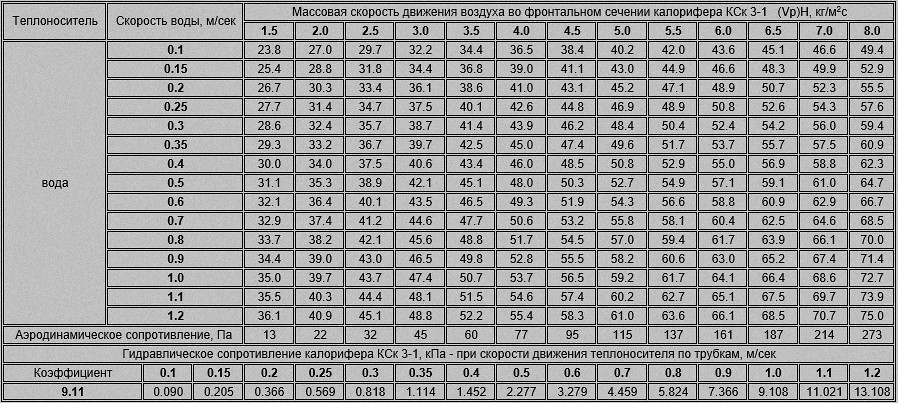

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-1 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
