Калорифер КСк 4-1
Производство и сфера назначения водяного калорифера КСк 4-1
Калорифер КСк 4-1 водяной предназначен для воздушного обогрева и вентиляции зданий и сооружений в различных отраслях промышленности, производственных и складских помещений. Производство водовоздушных калориферов КСк 4-1-02 ХЛ3 осуществляется согласно техническим характеристикам по ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на герметичность и прочность. Воздухоподогреватели предназначены для эксплуатации в условиях холодного и умеренного климата категории размещения 3 по ГОСТ 15150. Сфера применения: предприятия общественного питания, административно-бытовые помещения и т. д.
Комплектация и технические характеристики калорифера КСк 4-1

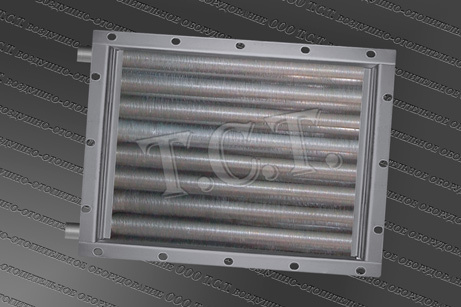

Калорифер КСк 4-1 состоит из трубных решеток, к которым с внешней стороны приварены крышки с разделительными перегородками, с внутренней стороны – биметаллические трубки с накатными алюминиевыми ребрами. Для подвода и отвода теплоносителя в корпус одной крышки ввариваются патрубки. Теплоотдающие элементы изготавливаются из металлической электросварной трубы по ГОСТ 10704-91 диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения.
Теплоносителем выступает горячая или перегретая вода. Расположение нагревательных элементов – горизонтальное с шахматным расположением по ходу движения воздуха. Ходов по теплоносителю - четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 4-1-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 2000 | 45 | 13.3 | 34 |
Площадь поверхности теплообмена - 12,9 м². Производительность по воздуху - 2000 м³/ч. Тепловая мощность - 45 кВт. Вес (масса) калорифера (не более) - 34 кг. Вместимость (емкость) воздухонагревателя КСк 4-1 – 4.2 литра. Габариты по контуру - 602 х 450 х 180 мм. Количество теплопередающих элементов – 34 шт. Полная длина металлической несущей трубки – 545 мм. Длина спирально-накатного оребрения – 505 мм. Диаметр патрубка, штуцера для подвода-отвода воды – 32 мм.
Габаритные и присоединительные размеры калорифера КСк 4-1
| Габаритные и присоединительные размеры оребренного теплообменника КСк 4-1, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 530 | 578 | 602 | 650 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры воздухонагревателя КСк 4 1: L - 530 мм (длина трубок до решеток - внутренняя длина водяного теплообменника), L1 - 578 мм (расстояние между монтажными отверстиями), L2 - 602 мм (полная длина калорифера КСк 4 1 - без патрубков), L3 - 650 мм (полная длина воздухоподогревателя - с патрубками), H - 378 мм (внутренняя ширина нагревательного модуля), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина КСк 4 1), С - 305 мм (расстояние между патрубками - по центру).
Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-1
| Технические данные калорифера КСк 4-1 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 4 | 0.530 | 0.197 | 13.3 | 0.00224 | 0.00101 | 0.00113 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 1 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1000 до 4000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,83 | 6,06 | 6,30 | 6,56 | 7,29 | 7,57 | 7,87 | 8,19 |
| Аэродинамическое сопротивление, Па | 139 | 149 | 160 | 172 | 219 | 234 | 252 | 271 | 329 | 353 | 379 | 408 |
| t воздуха на выходе из воздухонагревателя, °С | 45 | 39 | 34 | 28 | 41 | 36 | 30 | 24 | 39 | 33 | 27 | 21 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,6 | 0,7 | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 38,4 | 40,0 | 41,6 | 43,3 | 44,7 | 46,5 | 48,4 | 50,3 | 51,1 | 53,2 | 55,4 | 57,6 |
| Скорость теплоносителя в калорифере КСк 4-1, м/сек | 0,11 | 0,13 | 0,15 | 0,17 | 0,14 | 0,16 | 0,18 | 0,20 | 0,16 | 0,18 | 0,21 | 0,24 |
| Производительность по теплу, кВт | 41 | 47 | 53 | 60 | 49 | 56 | 63 | 71 | 57 | 65 | 74 | 83 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,83 | 6,06 | 6,30 | 6,56 | 7,29 | 7,57 | 7,87 | 8,19 |
| Аэродинамическое сопротивление, Па | 139 | 149 | 160 | 172 | 219 | 234 | 252 | 271 | 329 | 353 | 379 | 408 |
| t воздуха на выходе из теплообменника, °С | 42 | 37 | 32 | 26 | 39 | 34 | 28 | 22 | 37 | 31 | 25 | 19 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,8 | 41,4 | 43,1 | 44,9 | 46,2 | 48,2 | 50,1 | 52,2 | 52,9 | 55,2 | 57,4 | 59,8 |
| Скорость теплоносителя, м/сек | 0,14 | 0,16 | 0,19 | 0,21 | 0,17 | 0,20 | 0,23 | 0,26 | 0,20 | 0,23 | 0,26 | 0,30 |
| Производительность по теплу калорифера КСк 4-1, кВт | 39 | 45 | 51 | 58 | 46 | 53 | 61 | 69 | 54 | 62 | 71 | 80 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,83 | 6,06 | 6,30 | 6,56 | 7,29 | 7,57 | 7,87 | 8,19 |
| Аэродинамическое сопротивление, Па | 139 | 149 | 160 | 172 | 219 | 234 | 252 | 271 | 329 | 353 | 379 | 408 |
| t воздуха на выходе из воздухоподогревателя, °С | 41 | 36 | 30 | 25 | 38 | 32 | 27 | 21 | 36 | 30 | 24 | 18 |
| Расход теплоносителя в калорифере КСк 4-1, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,2 | 1,3 | 1,0 | 1,2 | 1,4 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,7 | 0,4 | 0,6 | 0,8 | 1,0 | 0,6 | 0,8 | 1,1 | 1,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,3 | 43,1 | 44,9 | 46,7 | 48,0 | 50,1 | 52,2 | 54,3 | 55,0 | 57,4 | 59,8 | 62,2 |
| Скорость теплоносителя, м/сек | 0,18 | 0,21 | 0,24 | 0,28 | 0,22 | 0,25 | 0,29 | 0,33 | 0,25 | 0,30 | 0,34 | 0,39 |
| Тепловой поток, кВт | 37 | 43 | 50 | 57 | 45 | 52 | 59 | 67 | 52 | 60 | 69 | 79 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,83 | 6,06 | 6,30 | 6,56 | 7,29 | 7,57 | 7,87 | 8,19 |
| Аэродинамическое сопротивление КСк 4-1, Па | 139 | 149 | 160 | 172 | 219 | 234 | 252 | 271 | 329 | 353 | 379 | 408 |
| Температура воздуха на выходе из калорифера, °С | 40 | 35 | 30 | 24 | 37 | 32 | 26 | 21 | 35 | 29 | 23 | 17 |
| Расход горячей воды, м³/ч | 1,0 | 1,1 | 1,3 | 1,4 | 1,1 | 1,3 | 1,5 | 1,7 | 1,3 | 1,5 | 1,7 | 2,0 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,9 | 1,2 | 0,7 | 0,9 | 1,3 | 1,8 | 1,1 | 1,3 | 1,8 | 2,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,8 | 44,6 | 46,5 | 48,5 | 49,7 | 51,9 | 54,1 | 56,4 | 57,0 | 59,5 | 62,0 | 64,6 |
| Скорость теплоносителя в трубках, м/сек | 0,23 | 0,26 | 0,31 | 0,35 | 0,27 | 0,32 | 0,37 | 0,42 | 0,32 | 0,37 | 0,43 | 0,49 |
| Тепловая мощность, кВт | 37 | 43 | 49 | 56 | 44 | 51 | 58 | 67 | 51 | 59 | 68 | 78 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,83 | 6,06 | 6,30 | 6,56 | 7,29 | 7,57 | 7,87 | 8,19 |
| Аэродинамическое сопротивление, Па | 139 | 149 | 160 | 172 | 219 | 234 | 252 | 271 | 329 | 353 | 379 | 408 |
| t воздуха на выходе из теплообменника, °С | 39 | 34 | 29 | 24 | 37 | 31 | 26 | 21 | 34 | 29 | 23 | 17 |
| Расход теплоносителя калорифером КСк 4-1, м³/ч | 1,3 | 1,5 | 1,7 | 2,0 | 1,5 | 1,8 | 2,1 | 2,3 | 1,8 | 2,1 | 2,4 | 2,7 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,3 | 1,7 | 2,3 | 1,3 | 1,9 | 2,5 | 3,2 | 1,9 | 2,5 | 3,4 | 4,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,9 | 47,0 | 49,0 | 51,1 | 52,3 | 54,6 | 57,0 | 59,4 | 59,9 | 62,6 | 65,3 | 68,1 |
| Скорость теплоносителя, м/сек | 0,31 | 0,37 | 0,42 | 0,49 | 0,37 | 0,44 | 0,51 | 0,58 | 0,44 | 0,51 | 0,60 | 0,68 |
| Производительность по теплу, кВт | 36 | 42 | 49 | 56 | 43 | 50 | 58 | 67 | 50 | 59 | 68 | 78 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк4-1 воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,65 | 3,79 | 3,94 | 4,10 | 4,56 | 4,73 | 4,92 | 5,12 | 5,47 | 5,68 | 5,90 | 6,15 |
| Аэродинамические потери, Па | 92 | 99 | 106 | 114 | 139 | 149 | 160 | 172 | 194 | 208 | 223 | 241 |
| Температура выходящего нагретого воздуха, °С | 37 | 32 | 27 | 22 | 35 | 29 | 24 | 19 | 33 | 27 | 22 | 17 |
| Объем используемого теплоносителя, м³/ч | 0,7 | 0,8 | 1,0 | 1,1 | 0,8 | 1,0 | 1,1 | 1,3 | 0,9 | 1,1 | 1,3 | 1,5 |
| Гидравлические потери, кПа | 0,2 | 0,3 | 0,5 | 0,7 | 0,3 | 0,5 | 0,7 | 0,9 | 0,4 | 0,6 | 0,9 | 1,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,4 | 38,1 | 39,8 | 41,6 | 41,7 | 43,7 | 45,6 | 47,6 | 46,7 | 48,8 | 51,0 | 53,2 |
| Скорость теплоносителя, м/сек | 0,16 | 0,20 | 0,23 | 0,27 | 0,19 | 0,23 | 0,27 | 0,31 | 0,22 | 0,26 | 0,31 | 0,36 |
| Тепловая мощность воздухонагревателя, кВт | 27 | 32 | 37 | 43 | 32 | 38 | 44 | 50 | 36 | 43 | 50 | 57 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 4,56 | 4,73 | 4,92 | 5,12 | 5,47 | 5,68 | 5,90 | 6,15 | 6,38 | 6,62 | 6,89 | 7,17 |
| Воздушное сопротивление калорифера КСк 4 1, Па | 139 | 149 | 160 | 172 | 194 | 208 | 223 | 241 | 258 | 276 | 296 | 319 |
| t нагретого воздуха на выходе из теплообменника, °С | 37 | 32 | 27 | 22 | 35 | 29 | 24 | 19 | 33 | 28 | 22 | 17 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,6 | 1,9 | 1,4 | 1,6 | 1,9 | 2,1 | 1,5 | 1,8 | 2,1 | 2,4 |
| Сопротивление по воде, кПа | 0,8 | 1,1 | 1,5 | 2,0 | 1,0 | 1,5 | 2,0 | 2,6 | 1,3 | 1,9 | 2,5 | 3,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,4 | 46,5 | 48,5 | 50,6 | 49,7 | 51,9 | 54,2 | 56,6 | 54,6 | 57,1 | 59,6 | 62,2 |
| Скорость теплоносителя в трубках, м/сек | 0,29 | 0,34 | 0,40 | 0,46 | 0,33 | 0,39 | 0,45 | 0,52 | 0,37 | 0,44 | 0,51 | 0,59 |
| Производительность по теплу, кВт | 33 | 40 | 46 | 53 | 38 | 45 | 52 | 60 | 43 | 50 | 59 | 67 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,65 | 3,79 | 3,94 | 4,10 | 4,56 | 4,73 | 4,92 | 5,12 | 5,47 | 5,68 | 5,90 | 6,15 |
| Воздушное сопротивление, Па | 92 | 99 | 106 | 114 | 139 | 149 | 160 | 172 | 194 | 208 | 223 | 241 |
| Температура воздуха на выходе из КСк 4-1, °С | 34 | 29 | 24 | 19 | 32 | 27 | 22 | 17 | 30 | 25 | 19 | 14 |
| Объем потребляемого теплоносителя, м³/ч | 0,7 | 0,8 | 0,9 | 1,1 | 0,8 | 0,9 | 1,1 | 1,2 | 0,9 | 1,0 | 1,2 | 1,4 |
| Гидравлические потери калорифера КСк 4-1, кПа | 0,2 | 0,3 | 0,4 | 0,6 | 0,3 | 0,4 | 0,6 | 0,8 | 0,4 | 0,5 | 0,8 | 1,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,9 | 37,7 | 39,4 | 41,2 | 41,2 | 43,2 | 45,2 | 47,2 | 46,1 | 48,3 | 50,5 | 52,8 |
| Скорость теплоносителя, м/сек | 0,15 | 0,18 | 0,21 | 0,25 | 0,18 | 0,21 | 0,25 | 0,29 | 0,20 | 0,24 | 0,29 | 0,34 |
| Тепловая производительность, кВт | 25 | 30 | 35 | 41 | 29 | 35 | 41 | 48 | 33 | 40 | 47 | 54 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,65 | 3,79 | 3,94 | 4,10 | 4,56 | 4,73 | 4,92 | 5,12 | 5,47 | 5,68 | 5,90 | 6,15 |
| Аэродинамическое сопротивление, Па | 92 | 99 | 106 | 114 | 139 | 149 | 160 | 172 | 194 | 208 | 223 | 241 |
| t воздуха на выходе из воздухоподогревателя, °С | 36 | 31 | 27 | 22 | 34 | 29 | 24 | 19 | 32 | 27 | 22 | 17 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,6 | 1,9 | 1,4 | 1,6 | 1,9 | 2,2 | 1,6 | 1,9 | 2,2 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,7 | 1,1 | 1,5 | 2,0 | 1,0 | 1,5 | 2,1 | 2,8 | 1,4 | 2,0 | 2,7 | 3,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,6 | 41,5 | 43,4 | 45,3 | 45,3 | 47,5 | 49,8 | 52,0 | 50,7 | 53,1 | 55,6 | 58,1 |
| Скорость теплоносителя в калорифере КСк 4-1, м/сек | 0,28 | 0,34 | 0,39 | 0,46 | 0,33 | 0,39 | 0,47 | 0,54 | 0,38 | 0,45 | 0,53 | 0,62 |
| Тепловая мощность воздухонагревателя, кВт | 26 | 31 | 37 | 43 | 31 | 37 | 43 | 50 | 35 | 42 | 49 | 57 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,74 | 2,84 | 2,95 | 3,07 | 3,65 | 3,79 | 3,94 | 4,10 | 4,56 | 4,73 | 4,92 | 5,12 |
| Сопротивление по воздуху, Па | 55 | 58 | 63 | 68 | 92 | 99 | 106 | 114 | 139 | 149 | 160 | 172 |
| t воздуха на выходе из калорифера КСк 4-1, °С | 33 | 29 | 24 | 20 | 31 | 26 | 21 | 17 | 29 | 24 | 19 | 14 |
| Объем теплоносителя для нагрева, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 1,0 | 1,1 | 0,8 | 1,0 | 1,1 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,5 | 0,7 | 0,3 | 0,5 | 0,7 | 1,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 30,3 | 31,9 | 33,4 | 35,0 | 36,2 | 38,0 | 39,9 | 41,7 | 41,5 | 43,6 | 45,7 | 47,8 |
| Скорость горячей воды в трубках, м/сек | 0,13 | 0,16 | 0,19 | 0,22 | 0,16 | 0,19 | 0,23 | 0,27 | 0,19 | 0,23 | 0,27 | 0,32 |
| Тепловая производительность, кВт | 18 | 22 | 26 | 31 | 23 | 27 | 33 | 38 | 26 | 32 | 38 | 45 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,74 | 2,84 | 2,95 | 3,07 | 3,65 | 3,79 | 3,94 | 4,10 | 4,56 | 4,73 | 4,92 | 5,12 |
| Аэродинамическое сопротивление, Па | 55 | 58 | 63 | 68 | 92 | 99 | 106 | 114 | 139 | 149 | 160 | 172 |
| t воздуха на выходе из калорифера КСк 4-1, °С | 35 | 31 | 27 | 23 | 33 | 28 | 24 | 19 | 31 | 26 | 21 | 17 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,7 | 1,9 | 1,4 | 1,7 | 2,0 | 2,4 | 1,7 | 2,0 | 2,4 | 2,8 |
| Сопротивление по воде, кПа | 0,7 | 1,0 | 1,5 | 2,1 | 1,1 | 1,6 | 2,3 | 3,2 | 1,5 | 2,3 | 3,3 | 4,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,2 | 35,9 | 37,6 | 39,4 | 40,8 | 42,9 | 44,9 | 47,1 | 46,8 | 49,2 | 51,6 | 53,9 |
| Скорость теплоносителя в трубках, м/сек | 0,27 | 0,33 | 0,40 | 0,47 | 0,34 | 0,42 | 0,49 | 0,58 | 0,40 | 0,49 | 0,58 | 0,68 |
| Тепловой поток, кВт | 19 | 23 | 28 | 33 | 24 | 29 | 35 | 41 | 28 | 34 | 41 | 48 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 1000 | 1500 | 2000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,82 | 1,89 | 1,97 | 2,05 | 2,74 | 2,84 | 2,95 | 3,07 | 3,65 | 3,79 | 3,94 | 4,10 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 30 | 32 | 55 | 58 | 63 | 68 | 92 | 99 | 106 | 114 |
| Температура выходящего воздуха, °С | 33 | 29 | 25 | 22 | 30 | 25 | 21 | 17 | 27 | 23 | 18 | 14 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,9 | 1,0 | 0,7 | 0,9 | 1,1 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,6 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 23,9 | 25,2 | 26,4 | 27,7 | 30,6 | 32,3 | 33,9 | 35,6 | 36,5 | 38,5 | 40,5 | 42,4 |
| Скорость теплоносителя, м/сек | 0,10 | 0,12 | 0,15 | 0,18 | 0,14 | 0,17 | 0,21 | 0,24 | 0,18 | 0,21 | 0,26 | 0,30 |
| Тепловая мощность калорифера КСк 4-1, кВт | 12 | 15 | 18 | 21 | 16 | 20 | 24 | 29 | 20 | 25 | 30 | 36 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных воздухонагревателей КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-1 и Двухрядный калорифер КСк 2-1. Расчет для температурных значений ниже -30 градусов произведен с четырехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.
Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 1

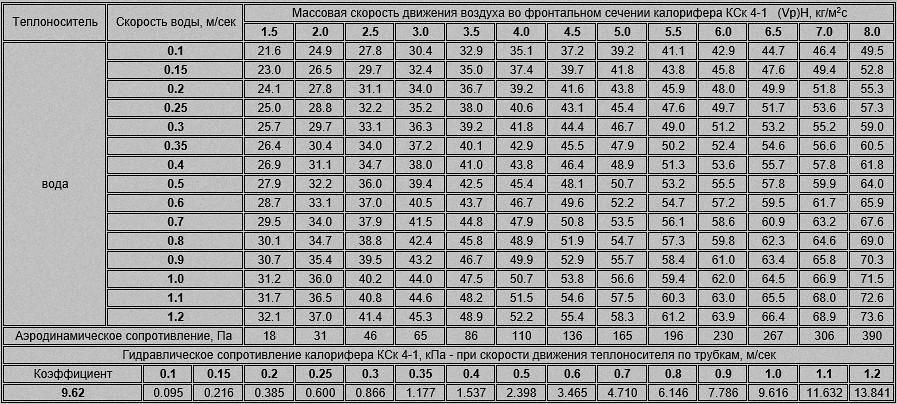

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-1 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
