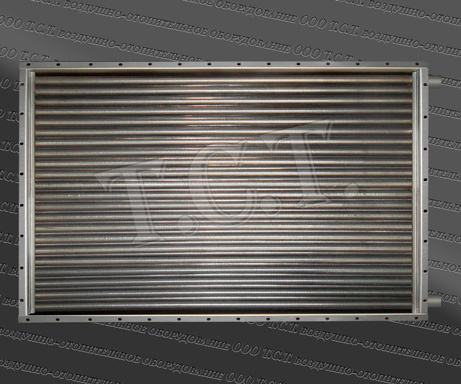

Калорифер КСк 4-11
Производство и сфера назначения водяного калорифера КСк 4-11
Калорифер КСк 4-11 водяной применяется для воздушного обогрева и вентиляции зданий и сооружений значительного объема в различных отраслях промышленности, производственных и складских помещений. Производство калориферов КСк 4 11 02 ХЛ3 соответствует техническим характеристикам по ТУ 4863-002-55613706-02 с проверкой каждого воздухонагревателя на герметичность и прочность. Биметаллический оребренный воздухоподогреватель предназначен для эксплуатации в условиях умеренного и холодного климата по ГОСТ 15150. Сфера применения: производственные помещения, заводы, фабрики, механические цеха и т. д.
Комплектация и технические характеристики калорифера КСк 4-11
Водяной оребренный воздухоподогреватель типа КСк 4-11 представляет собой жесткий сварной металлический блок прямоугольной формы с установленными теплонагревательными элементами. К основным конструктивным элементам калорифера, представленным на чертеже, относятся: трубные доски или решетки, коллектора, съемные боковины. Изготовление теплоотдающих элементов производится из металлической электросварной трубы (по ГОСТ 10704-91) диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм.
Четыре ряда теплоотдающих элементов. Расположены в шахматном порядке. Ходов по теплоносителю - четыре. В качестве греющего первичного теплоносителя используется горячая вода с температурным диапазоном от семидесяти до ста восьмидесяти градусов. Предельное рабочее давление – 1,2 МПа. Проверка теплообменника КСк 4-11-02 ХЛ3 на прочность и герметичность заключается в следующем: с помощью насосов в воздухонагревателе создается давление воды – 1,6 МПа. Данное давление выдерживается в течении 120 – 150 секунд. После этого основные узлы теплообменника (оребренные теплоотдающие трубки, коллектора и решетки) осматривается на предмет подтека и появления влаги. В случае отсутствия каких – либо дефектов, вода сливается, и отопительный модуль КСк считается прошедшим испытание на герметичность.
| Основные технические характеристики водяного воздухонагревателя КСк 4-11-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 16000 | 429 | 114.2 | 206 |
Площадь поверхности теплообмена - 114,2 м². Тепловая мощность - 429 кВт. Вес (масса) не более - 206 кг. Производительность калорифера по воздуху - 16000 м³/ч. Объем (емкость) воздухонагревателя КСк 4-11 - 25,3 литра. Габариты по контуру - 1727 х 1075 х 180 мм. Количество теплоотдающих трубок – 94 шт. Длина трубки (металлической) – 1669 мм. Длина накатанного алюминиевого оребрения – 1629 мм. Диаметр подводящего патрубка – 50 мм.

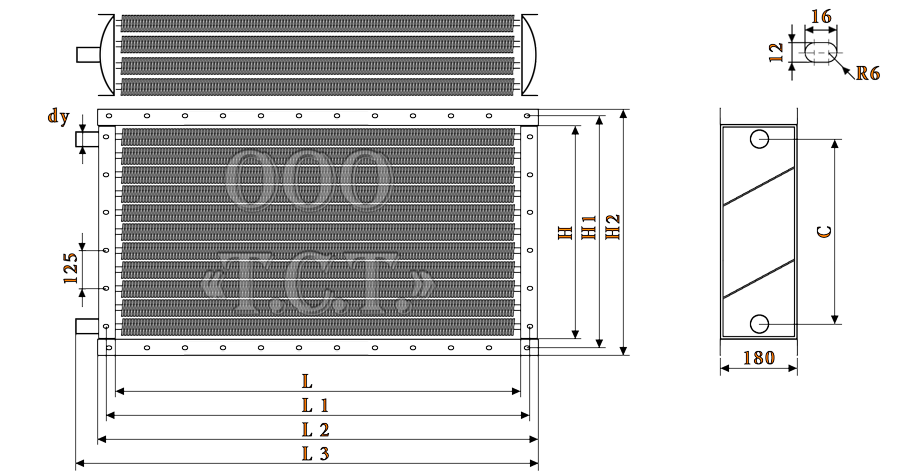

Габаритные и присоединительные размеры калорифера КСк 4-11
| Габаритные и присоединительные размеры оребренного теплообменника КСк 4-11, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1774 | 1003 | 1051 | 1075 | 912 | 50 |
Габаритные размеры воздухонагревателя КСк 4 11: L - 1655 мм (длина трубок до решеток - внутренняя длина отопительного модуля), L1 - 1703 мм (расстояние между монтажными отверстиями), L2 - 1727 мм (полная длина теплообменника - без патрубков), L3 - 1774 мм (полная длина КСк 4 11 - с патрубками), H - 1003 мм (внутренняя высота нагревателя), H1 - 1051 мм (расстояние между присоединительными отверстиями), H2 - 1075 мм (полная высота нагревательного модуля), С - 912 мм (расстояние между патрубками-по центру), dy 50 мм - диаметр условного прохода патрубков.
Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-11
| Технические данные калорифера КСк 4-11 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 4 | 1.655 | 1.660 | 114.2 | 0.00224 | 0.00221 | 0.00312 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 11 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 8000 до 32000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 25500 | 32000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,46 | 3,59 | 3,74 | 3,89 | 5,52 | 5,73 | 5,95 | 6,20 | 6,92 | 7,19 | 7,47 | 7,78 |
| Аэродинамическое сопротивление, Па | 84 | 90 | 97 | 104 | 198 | 212 | 227 | 245 | 299 | 321 | 344 | 371 |
| t воздуха на выходе из воздухонагревателя, °С | 56 | 52 | 48 | 44 | 50 | 45 | 40 | 35 | 47 | 42 | 36 | 31 |
| Расход теплоносителя, м³/ч | 3,5 | 4,1 | 4,6 | 5,2 | 5,0 | 5,7 | 6,5 | 7,3 | 5,9 | 6,7 | 7,6 | 8,6 |
| Гидравлическое сопротивление, кПа | 4,5 | 5,9 | 7,6 | 9,6 | 8,8 | 11,6 | 14,9 | 19,0 | 12,2 | 16,1 | 20,7 | 26,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 39,8 | 41,5 | 43,2 | 44,9 | 53,0 | 55,2 | 57,4 | 59,7 | 60,9 | 63,4 | 66,0 | 68,6 |
| Скорость теплоносителя в калорифере КСк 4-11, м/сек | 0,35 | 0,40 | 0,45 | 0,51 | 0,49 | 0,56 | 0,63 | 0,72 | 0,57 | 0,66 | 0,75 | 0,84 |
| Производительность по теплу, кВт | 329 | 378 | 429 | 483 | 463 | 531 | 603 | 680 | 546 | 626 | 710 | 800 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,46 | 3,59 | 3,74 | 3,89 | 4,33 | 4,49 | 4,67 | 4,86 | 5,52 | 5,73 | 5,95 | 6,20 |
| Аэродинамическое сопротивление, Па | 84 | 90 | 97 | 104 | 127 | 135 | 145 | 157 | 198 | 212 | 227 | 245 |
| t воздуха на выходе из теплообменника, °С | 53 | 49 | 45 | 41 | 50 | 46 | 42 | 37 | 47 | 42 | 38 | 33 |
| Расход теплоносителя, м³/ч | 4,5 | 5,2 | 5,9 | 6,7 | 5,3 | 6,1 | 7,0 | 7,9 | 6,3 | 7,3 | 8,3 | 9,4 |
| Гидравлическое сопротивление, кПа | 6,8 | 9,0 | 11,8 | 15,1 | 9,5 | 12,6 | 16,9 | 21,0 | 13,5 | 18,0 | 23,4 | 29,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 41,2 | 42,9 | 44,7 | 46,5 | 47,3 | 49,3 | 51,3 | 53,4 | 54,9 | 57,1 | 59,5 | 61,9 |
| Скорость теплоносителя, м/сек | 0,43 | 0,49 | 0,56 | 0,64 | 0,51 | 0,58 | 0,66 | 0,75 | 0,60 | 0,69 | 0,79 | 0,89 |
| Производительность по теплу калорифера КСк 4-11, кВт | 312 | 360 | 411 | 465 | 369 | 425 | 485 | 549 | 440 | 508 | 579 | 656 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 12500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,71 | 2,81 | 2,92 | 3,04 | 3,46 | 3,59 | 3,74 | 3,89 | 4,33 | 4,49 | 4,67 | 4,86 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 61 | 66 | 84 | 90 | 97 | 104 | 127 | 135 | 145 | 157 |
| t воздуха на выходе из воздухоподогревателя, °С | 54 | 51 | 47 | 43 | 51 | 47 | 43 | 39 | 48 | 44 | 40 | 35 |
| Расход теплоносителя в калорифере КСк 4-11, м³/ч | 4,8 | 5,5 | 6,3 | 7,2 | 5,7 | 6,7 | 7,6 | 8,7 | 6,9 | 7,9 | 9,0 | 10,2 |
| Гидравлическое сопротивление, кПа | 7,4 | 10,0 | 13,1 | 17,0 | 10,8 | 14,5 | 19,1 | 24,8 | 15,1 | 20,2 | 26,6 | 34,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 36,7 | 38,3 | 39,9 | 41,5 | 42,7 | 44,6 | 46,4 | 48,4 | 49,0 | 51,1 | 53,3 | 55,5 |
| Скорость теплоносителя, м/сек | 0,44 | 0,52 | 0,59 | 0,67 | 0,53 | 0,62 | 0,71 | 0,81 | 0,63 | 0,73 | 0,84 | 0,96 |
| Тепловой поток, кВт | 249 | 289 | 331 | 376 | 300 | 348 | 399 | 454 | 355 | 411 | 471 | 536 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11500 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,49 | 2,58 | 2,69 | 2,80 | 3,03 | 3,14 | 3,27 | 3,40 | 3,46 | 3,59 | 3,74 | 3,89 |
| Аэродинамическое сопротивление КСк 4-11, Па | 46 | 49 | 53 | 57 | 66 | 70 | 76 | 81 | 84 | 90 | 97 | 104 |
| Температура воздуха на выходе из калорифера, °С | 54 | 51 | 47 | 44 | 52 | 48 | 44 | 40 | 50 | 46 | 42 | 38 |
| Расход горячей воды, м³/ч | 5,6 | 6,5 | 7,5 | 8,6 | 6,5 | 7,6 | 8,7 | 9,9 | 7,2 | 8,4 | 9,6 | 11,0 |
| Гидравлическое сопротивление, кПа | 10,1 | 13,7 | 18,1 | 23,6 | 13,6 | 18,5 | 24,4 | 31,8 | 16,7 | 22,7 | 29,9 | 39,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 36,1 | 37,7 | 39,3 | 40,9 | 40,7 | 42,5 | 44,3 | 46,2 | 44,2 | 46,2 | 48,1 | 50,2 |
| Скорость теплоносителя в трубках, м/сек | 0,52 | 0,60 | 0,70 | 0,79 | 0,60 | 0,70 | 0,81 | 0,92 | 0,67 | 0,78 | 0,89 | 1,03 |
| Тепловая мощность, кВт | 228 | 265 | 305 | 348 | 265 | 308 | 355 | 404 | 293 | 341 | 392 | 447 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,95 | 2,02 | 2,10 | 2,14 | 2,22 | 2,30 | 2,39 | 2,44 | 2,49 | 2,58 | 2,69 | 2,74 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 34 | 35 | 37 | 40 | 43 | 44 | 46 | 49 | 53 | 55 |
| t воздуха на выходе из теплообменника, °С | 56 | 53 | 50 | 48 | 54 | 51 | 48 | 46 | 53 | 50 | 46 | 44 |
| Расход теплоносителя калорифером КСк 4-11, м³/ч | 6,3 | 7,4 | 8,5 | 9,1 | 7,0 | 8,2 | 9,4 | 10,1 | 7,6 | 8,9 | 10,4 | 11,1 |
| Гидравлическое сопротивление, кПа | 12,6 | 17,3 | 23,2 | 26,5 | 15,5 | 21,2 | 28,3 | 32,5 | 18,5 | 25,3 | 34,0 | 38,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,5 | 34,0 | 35,4 | 36,2 | 35,3 | 36,8 | 38,4 | 39,2 | 37,9 | 39,6 | 41,3 | 42,1 |
| Скорость теплоносителя, м/сек | 0,58 | 0,68 | 0,79 | 0,84 | 0,64 | 0,75 | 0,87 | 0,93 | 0,70 | 0,82 | 0,95 | 1,02 |
| Производительность по теплу, кВт | 183 | 215 | 248 | 266 | 203 | 238 | 275 | 294 | 222 | 260 | 301 | 322 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк4-11 воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,03 | 3,14 | 3,27 | 3,40 | 3,46 | 3,59 | 3,74 | 3,89 | 3,90 | 4,04 | 4,20 | 4,38 |
| Аэродинамические потери, Па | 66 | 70 | 76 | 81 | 84 | 90 | 97 | 104 | 104 | 112 | 120 | 129 |
| Температура выходящего нагретого воздуха, °С | 45 | 41 | 37 | 34 | 43 | 40 | 36 | 31 | 42 | 38 | 34 | 30 |
| Объем используемого теплоносителя, м³/ч | 5,7 | 6,7 | 7,8 | 9,0 | 6,3 | 7,4 | 8,6 | 9,9 | 6,8 | 8,1 | 9,4 | 10,8 |
| Гидравлические потери, кПа | 10,1 | 14,1 | 19,3 | 25,5 | 12,4 | 17,4 | 23,6 | 31,3 | 14,8 | 20,7 | 28,1 | 37,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 39,8 | 41,6 | 43,5 | 45,4 | 43,2 | 45,2 | 47,2 | 49,3 | 46,5 | 48,6 | 50,8 | 53,1 |
| Скорость теплоносителя, м/сек | 0,52 | 0,61 | 0,72 | 0,83 | 0,57 | 0,68 | 0,79 | 0,91 | 0,63 | 0,75 | 0,87 | 1,00 |
| Тепловая мощность воздухонагревателя, кВт | 230 | 272 | 317 | 365 | 254 | 301 | 351 | 404 | 278 | 329 | 383 | 442 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,95 | 2,02 | 2,10 | 2,19 | 2,22 | 2,30 | 2,39 | 2,49 | 2,49 | 2,58 | 2,69 | 2,80 |
| Воздушное сопротивление калорифера КСк 4 11, Па | 29 | 31 | 34 | 36 | 37 | 40 | 43 | 46 | 46 | 49 | 53 | 57 |
| t нагретого воздуха на выходе из теплообменника, °С | 52 | 49 | 46 | 43 | 50 | 47 | 44 | 41 | 49 | 46 | 43 | 39 |
| Расход теплоносителя, м³/ч | 5,9 | 7,0 | 8,1 | 9,3 | 6,5 | 7,7 | 8,9 | 10,3 | 7,1 | 8,4 | 9,8 | 11,3 |
| Сопротивление по воде, кПа | 10,9 | 15,2 | 20,4 | 27,0 | 13,4 | 18,5 | 25,1 | 33,4 | 16,0 | 22,2 | 30,3 | 39,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,2 | 33,6 | 35,1 | 36,6 | 34,8 | 36,4 | 38,0 | 39,7 | 37,4 | 39,1 | 40,9 | 42,7 |
| Скорость теплоносителя в трубках, м/сек | 0,54 | 0,64 | 0,74 | 0,85 | 0,60 | 0,70 | 0,82 | 0,95 | 0,65 | 0,77 | 0,90 | 1,04 |
| Производительность по теплу, кВт | 171 | 202 | 234 | 270 | 190 | 223 | 260 | 299 | 207 | 244 | 284 | 327 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 13500 | 16000 | 18500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,92 | 3,03 | 3,15 | 3,28 | 3,46 | 3,59 | 3,74 | 3,89 | 4,00 | 4,16 | 4,32 | 4,50 |
| Воздушное сопротивление, Па | 62 | 66 | 71 | 76 | 84 | 90 | 97 | 104 | 110 | 117 | 126 | 136 |
| Температура воздуха на выходе из КСк 4-11, °С | 42 | 38 | 35 | 31 | 40 | 36 | 32 | 28 | 39 | 35 | 31 | 26 |
| Объем потребляемого теплоносителя, м³/ч | 5,1 | 6,1 | 7,1 | 8,3 | 5,8 | 6,9 | 8,1 | 9,4 | 6,4 | 7,7 | 9,1 | 10,5 |
| Гидравлические потери калорифера КСк 4-11, кПа | 8,1 | 11,6 | 16,0 | 21,5 | 10,5 | 15,0 | 20,7 | 27,8 | 13,0 | 18,7 | 25,9 | 34,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 38,4 | 40,2 | 42,1 | 44,0 | 42,6 | 44,7 | 46,7 | 48,8 | 46,6 | 48,9 | 51,1 | 53,4 |
| Скорость теплоносителя, м/сек | 0,46 | 0,56 | 0,65 | 0,76 | 0,53 | 0,63 | 0,74 | 0,86 | 0,59 | 0,71 | 0,83 | 0,96 |
| Тепловая производительность, кВт | 207 | 247 | 290 | 336 | 235 | 281 | 330 | 383 | 262 | 313 | 368 | 427 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,95 | 2,02 | 2,06 | 2,10 | 2,22 | 2,30 | 2,34 | 2,39 | 2,49 | 2,58 | 2,63 | 2,69 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 33 | 34 | 37 | 40 | 41 | 43 | 46 | 49 | 51 | 53 |
| t воздуха на выходе из воздухоподогревателя, °С | 47 | 45 | 43 | 42 | 46 | 43 | 41 | 40 | 45 | 42 | 40 | 39 |
| Расход теплоносителя, м³/ч | 6,7 | 8,1 | 8,8 | 9,5 | 7,5 | 8,9 | 9,7 | 10,5 | 8,1 | 9,8 | 10,6 | 11,5 |
| Гидравлическое сопротивление, кПа | 14,1 | 20,1 | 23,8 | 27,8 | 17,3 | 24,6 | 29,3 | 34,0 | 20,6 | 29,6 | 34,9 | 40,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,8 | 34,4 | 35,2 | 36,0 | 35,6 | 37,3 | 38,1 | 39,0 | 38,2 | 40,0 | 41,0 | 41,9 |
| Скорость теплоносителя в калорифере КСк 4-11, м/сек | 0,61 | 0,73 | 0,80 | 0,86 | 0,68 | 0,81 | 0,88 | 0,95 | 0,74 | 0,89 | 0,97 | 1,04 |
| Тепловая мощность воздухонагревателя, кВт | 157 | 187 | 203 | 220 | 173 | 207 | 225 | 243 | 190 | 227 | 246 | 266 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 14750 | 16000 | 17250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,20 | 3,31 | 3,44 | 3,59 | 3,46 | 3,59 | 3,74 | 3,89 | 3,73 | 3,87 | 4,03 | 4,19 |
| Сопротивление по воздуху, Па | 72 | 78 | 83 | 90 | 84 | 90 | 97 | 104 | 96 | 103 | 111 | 119 |
| t воздуха на выходе из калорифера КСк 4-11, °С | 37 | 33 | 30 | 26 | 36 | 32 | 29 | 25 | 35 | 31 | 28 | 24 |
| Объем теплоносителя для нагрева, м³/ч | 5,7 | 6,9 | 8,3 | 9,7 | 6,1 | 7,4 | 8,8 | 10,3 | 6,4 | 7,8 | 9,3 | 10,9 |
| Гидравлическое сопротивление, кПа | 10,1 | 14,9 | 21,2 | 28,9 | 11,5 | 17,0 | 24,0 | 32,7 | 12,9 | 18,9 | 26,9 | 36,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,8 | 42,9 | 45,0 | 47,0 | 42,9 | 45,1 | 47,3 | 49,5 | 45,0 | 47,3 | 49,5 | 51,8 |
| Скорость горячей воды в трубках, м/сек | 0,52 | 0,63 | 0,75 | 0,88 | 0,55 | 0,67 | 0,80 | 0,93 | 0,59 | 0,71 | 0,85 | 0,99 |
| Тепловая производительность, кВт | 200 | 242 | 288 | 337 | 212 | 258 | 306 | 358 | 225 | 273 | 324 | 379 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,73 | 1,76 | 1,80 | 1,83 | 1,95 | 1,98 | 2,02 | 2,06 | 2,16 | 2,20 | 2,25 | 2,29 |
| Аэродинамическое сопротивление, Па | 24 | 25 | 26 | 27 | 29 | 30 | 31 | 32 | 36 | 37 | 38 | 39 |
| t воздуха на выходе из калорифера КСк 4-11, °С | 44 | 43 | 42 | 41 | 43 | 42 | 41 | 39 | 42 | 41 | 40 | 38 |
| Расход теплоносителя, м³/ч | 7,5 | 8,2 | 9,0 | 9,9 | 8,2 | 9,0 | 9,9 | 10,8 | 8,9 | 9,8 | 10,8 | 11,8 |
| Сопротивление по воде, кПа | 17,0 | 20,6 | 24,9 | 29,9 | 20,5 | 24,8 | 29,9 | 35,8 | 24,0 | 29,4 | 35,8 | 42,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 31,4 | 32,2 | 33,0 | 33,8 | 33,8 | 34,6 | 35,5 | 36,3 | 36,1 | 37,0 | 37,9 | 38,8 |
| Скорость теплоносителя в трубках, м/сек | 0,67 | 0,74 | 0,81 | 0,89 | 0,74 | 0,81 | 0,89 | 0,98 | 0,80 | 0,89 | 0,98 | 1,07 |
| Тепловой поток, кВт | 130 | 143 | 157 | 172 | 142 | 157 | 173 | 189 | 155 | 171 | 188 | 205 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 13000 | 16000 | 17500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,81 | 2,92 | 3,04 | 3,10 | 3,46 | 3,59 | 3,74 | 3,81 | 3,79 | 3,93 | 4,09 | 4,17 |
| Аэродинамическое сопротивление, Па | 57 | 62 | 66 | 69 | 84 | 90 | 97 | 100 | 99 | 106 | 114 | 118 |
| Температура выходящего воздуха, °С | 34 | 31 | 27 | 25 | 32 | 29 | 25 | 23 | 31 | 28 | 24 | 22 |
| Расход теплоносителя, м³/ч | 5,6 | 6,9 | 8,3 | 9,0 | 6,5 | 8,1 | 9,7 | 10,6 | 7,0 | 8,6 | 10,4 | 11,3 |
| Гидравлическое сопротивление, кПа | 9,6 | 14,6 | 21,1 | 25,0 | 12,9 | 19,9 | 29,1 | 34,5 | 14,9 | 22,8 | 33,2 | 39,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 38,2 | 40,2 | 42,2 | 43,2 | 43,4 | 45,8 | 48,0 | 49,2 | 45,8 | 48,3 | 50,7 | 52,0 |
| Скорость теплоносителя, м/сек | 0,50 | 0,62 | 0,75 | 0,82 | 0,59 | 0,73 | 0,88 | 0,96 | 0,63 | 0,78 | 0,94 | 1,03 |
| Тепловая мощность калорифера КСк 4-11, кВт | 162 | 200 | 241 | 263 | 189 | 234 | 283 | 308 | 203 | 251 | 302 | 329 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-11 и Двухрядный калорифер КСк 2-11. Расчет для температурных значений ниже -30 градусов произведен с воздухоподогревателем для северных районов с идентичной рядностью и производительностью по воздуху: Калорифер ТВВ 411.

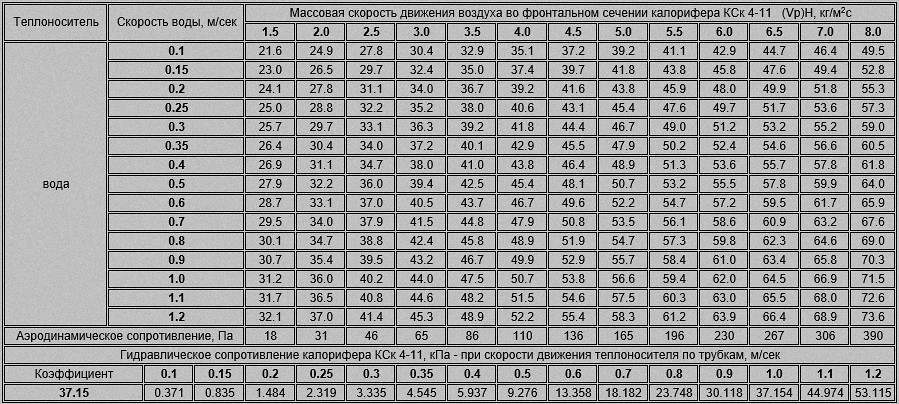

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 11
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-11 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
