Калорифер КСк 3-11
Производство и сфера применения водяного калорифера КСк 3-11
Калорифер водяной КСк 3-11 биметаллический, спирально-накатной предназначен для нагрева воздуха в системах кондиционирования, вентиляции и отопления, с температурой теплоносителя не более 180°С и давлением не более 1.2 МПа. Производство калориферов КСк 3 11 02 осуществляется согласно техническим характеристикам и соответствует требованиям ТУ 4863-002-55613706-02. Климатическое размещение воздухонагревателей по ГОСТ 15150 в условиях умеренного и холодного климата категории 3 (УХЛ3). Сфера применения: производственные помещения, промышленные цеха, закрытые строительные площадки, гаражи, боксы, мастерские и т. д.
Конструкция и технические характеристики калорифера КСк 3-11

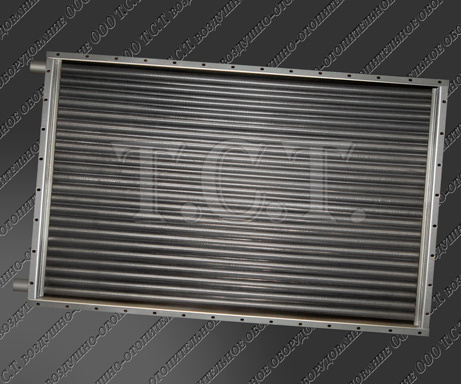

Калорифер КСк 3-11 представляет собой отопительный модуль прямоугольного сечения длиной 1727 и шириной 1075 мм. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения.
Теплоноситель - горячая, перегретая вода. Три ряда теплоотдающих элементов, расположенных в шахматном порядке. Ходов по теплоносителю - четыре. Воздухонагреватели серии КСк 11-го номера изготавливаются трех видов. Двухрядные - два ряда биметаллических оребренных нагревательных трубок по ходу направления воздушного потока, трехрядные - три ряда нагревательных элементов и четырехрядные - четыре ряда трубок. Габаритные размеры по длине и ширине, присоединительно-монтажные размеры, площадь фронтального сечения и пропускная способность каждого из номеров всех трех видов одинаковы. Отличие - в теплотехнических характеристиках. С прибавлением рядности увеличивается аэродинамическое сопротивление, площадь поверхности теплообмена, нагрев воздушного потока на выходе и мощность. При рециркуляционном обогреве, в комплекте с данным теплообменником, можно использовать осевой вентилятор ВО-06-300-8 мощностью 0.75 кВт. В случае использования калорифера КСк 3-11 для нагрева наружного приточного воздуха - центробежный вентилятор низкого давления ВР 85-77, при компоновке в воздухонагревательные калориферные установки - среднего давления ВЦ 14-46.
| Основные технические характеристики водяного воздухонагревателя КСк 3-11-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 16000 | 373 | 86.2 | 163 |
Производительность по воздуху - 16000 м³/ч. Тепловая мощность - 373 кВт. Площадь поверхности теплообмена – 86.2 м². Вес (масса) не более - 163 кг. Вместимость (объем) воздухонагревателя КСк 3-11 – 19.0 литров. Габариты по контуру - 1727 х 1075 х 180 мм. Количество теплонесущих трубок – 71 шт. Общая длина одной трубки – 1669 мм. Алюминиевое оребрение – 1629 мм. Диаметр патрубка – 50 мм.

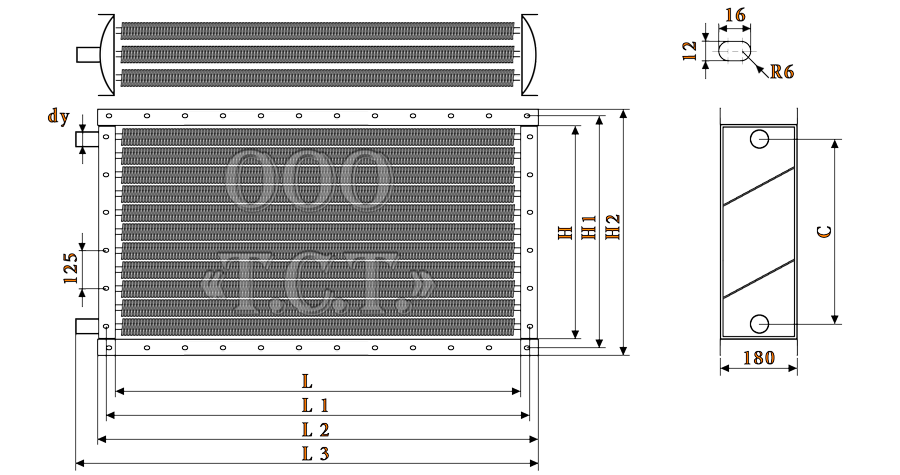

Габаритные и присоединительные размеры калорифера КСк 3-11
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-11, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1774 | 1003 | 1051 | 1075 | 912 | 50 |
Габаритные и присоединительные размеры калорифера КСк 3-11: L - 1655 мм - внутренняя длина отопительного модуля, L1 - 1703 мм - расстояние между монтажными отверстиями, L2 - 1727 мм - полная длина воздухоподогревателя КСк 3 11 - без патрубков, L3 - 1774 мм - полная длина воздухонагревателя - с патрубками, H - 1003 мм - внутренняя габаритная ширина КСк 3 11, H1 - 1051 мм - расстояние между присоединительными отверстиями, H2 - 1075 мм - полная ширина оребренного теплообменника, С - 912 мм - расстояние между патрубками - по центру.
Расчетные рабочие параметры водяного калорифера типа КСк 3-11
| Технические данные калорифера КСк 3-11 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 3 | 1.655 | 1.660 | 86.2 | 0.00164 | 0.00221 | 0.00236 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 11 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 7000 до 32000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 25000 | 32000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,46 | 3,59 | 3,74 | 3,89 | 5,41 | 5,62 | 5,84 | 6,08 | 6,92 | 7,19 | 7,47 | 7,78 |
| Аэродинамическое сопротивление, Па | 59 | 63 | 68 | 73 | 133 | 143 | 153 | 165 | 210 | 224 | 241 | 259 |
| t воздуха на выходе из воздухонагревателя, °С | 49 | 44 | 39 | 34 | 42 | 37 | 31 | 25 | 39 | 33 | 27 | 20 |
| Расход теплоносителя, м³/ч | 3,1 | 3,6 | 4,1 | 4,6 | 4,2 | 4,8 | 5,4 | 6,1 | 4,9 | 5,6 | 6,4 | 7,2 |
| Гидравлическое сопротивление, кПа | 5,4 | 7,1 | 9,2 | 11,7 | 9,9 | 13,0 | 16,7 | 21,2 | 13,6 | 17,9 | 23,1 | 29,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 43,2 | 44,9 | 46,6 | 48,4 | 55,2 | 57,4 | 59,6 | 61,9 | 63,1 | 65,7 | 68,2 | 70,8 |
| Скорость теплоносителя в калорифере КСк 3-11, м/сек | 0,40 | 0,45 | 0,52 | 0,58 | 0,53 | 0,61 | 0,70 | 0,78 | 0,63 | 0,72 | 0,82 | 0,92 |
| Производительность по теплу, кВт | 287 | 328 | 373 | 419 | 386 | 442 | 502 | 565 | 453 | 519 | 589 | 662 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,46 | 3,59 | 3,74 | 3,89 | 4,33 | 4,49 | 4,67 | 4,86 | 5,41 | 5,62 | 5,84 | 6,08 |
| Аэродинамическое сопротивление, Па | 59 | 63 | 68 | 73 | 89 | 95 | 102 | 110 | 133 | 143 | 153 | 165 |
| t воздуха на выходе из теплообменника, °С | 47 | 42 | 37 | 32 | 43 | 38 | 33 | 27 | 40 | 35 | 29 | 23 |
| Расход теплоносителя, м³/ч | 4,0 | 4,6 | 5,2 | 5,9 | 4,6 | 5,3 | 6,0 | 6,8 | 5,3 | 6,1 | 7,0 | 7,9 |
| Гидравлическое сопротивление, кПа | 8,4 | 11,1 | 14,5 | 18,5 | 11,4 | 15,1 | 19,6 | 25,1 | 15,3 | 20,3 | 26,4 | 33,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,8 | 46,6 | 48,4 | 50,3 | 50,6 | 52,7 | 54,8 | 56,9 | 57,2 | 59,6 | 61,9 | 64,4 |
| Скорость теплоносителя, м/сек | 0,49 | 0,57 | 0,65 | 0,73 | 0,57 | 0,66 | 0,76 | 0,85 | 0,66 | 0,77 | 0,87 | 0,99 |
| Производительность по теплу калорифера КСк 3-11, кВт | 273 | 314 | 358 | 405 | 317 | 366 | 417 | 471 | 368 | 424 | 483 | 547 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 12500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,71 | 2,81 | 2,92 | 3,04 | 3,46 | 3,59 | 3,74 | 3,89 | 4,33 | 4,49 | 4,67 | 4,86 |
| Аэродинамическое сопротивление, Па | 37 | 40 | 43 | 46 | 59 | 63 | 68 | 73 | 89 | 95 | 102 | 110 |
| t воздуха на выходе из воздухоподогревателя, °С | 48 | 44 | 40 | 35 | 45 | 40 | 35 | 30 | 42 | 37 | 31 | 26 |
| Расход теплоносителя в калорифере КСк 3-11, м³/ч | 4,2 | 5,0 | 5,7 | 6,4 | 5,1 | 5,9 | 6,7 | 7,6 | 5,9 | 6,8 | 7,8 | 8,9 |
| Гидравлическое сопротивление, кПа | 9,6 | 12,8 | 16,8 | 21,7 | 13,5 | 18,1 | 23,8 | 30,9 | 18,3 | 24,6 | 32,2 | 41,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,6 | 42,3 | 44,0 | 45,8 | 46,6 | 48,5 | 50,5 | 52,5 | 52,7 | 54,9 | 57,1 | 59,4 |
| Скорость теплоносителя, м/сек | 0,53 | 0,61 | 0,70 | 0,79 | 0,62 | 0,72 | 0,83 | 0,94 | 0,73 | 0,84 | 0,97 | 1,10 |
| Тепловой поток, кВт | 222 | 257 | 294 | 334 | 263 | 305 | 349 | 397 | 306 | 355 | 407 | 462 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11500 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,49 | 2,58 | 2,69 | 2,80 | 3,03 | 3,14 | 3,27 | 3,40 | 3,46 | 3,59 | 3,74 | 3,89 |
| Аэродинамическое сопротивление КСк 3-11, Па | 32 | 34 | 37 | 40 | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 |
| Температура воздуха на выходе из калорифера, °С | 49 | 45 | 41 | 37 | 47 | 42 | 38 | 33 | 45 | 40 | 35 | 30 |
| Расход горячей воды, м³/ч | 4,1 | 4,7 | 5,4 | 6,1 | 4,6 | 5,4 | 6,1 | 7,0 | 5,1 | 5,9 | 6,7 | 7,6 |
| Гидравлическое сопротивление, кПа | 8,5 | 11,4 | 15,0 | 19,4 | 11,2 | 15,0 | 19,8 | 25,5 | 13,5 | 18,1 | 23,8 | 30,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 38,8 | 40,4 | 42,0 | 43,7 | 43,3 | 45,1 | 46,9 | 48,8 | 46,6 | 48,5 | 50,5 | 52,5 |
| Скорость теплоносителя в трубках, м/сек | 0,50 | 0,57 | 0,66 | 0,75 | 0,57 | 0,66 | 0,76 | 0,86 | 0,62 | 0,72 | 0,83 | 0,94 |
| Тепловая мощность, кВт | 209 | 242 | 278 | 315 | 240 | 278 | 319 | 362 | 263 | 305 | 349 | 397 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,95 | 2,02 | 2,10 | 2,14 | 2,22 | 2,30 | 2,39 | 2,44 | 2,49 | 2,58 | 2,69 | 2,74 |
| Аэродинамическое сопротивление, Па | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 31 | 32 | 34 | 37 | 38 |
| t воздуха на выходе из теплообменника, °С | 51 | 47 | 44 | 42 | 49 | 45 | 42 | 40 | 48 | 44 | 40 | 37 |
| Расход теплоносителя калорифером КСк 3-11, м³/ч | 5,8 | 6,8 | 7,8 | 8,4 | 6,4 | 7,5 | 8,6 | 9,2 | 7,0 | 8,1 | 9,4 | 10,1 |
| Гидравлическое сопротивление, кПа | 17,2 | 23,5 | 31,3 | 35,9 | 20,8 | 28,5 | 38,0 | 43,6 | 24,6 | 33,8 | 44,7 | 51,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 37,0 | 38,6 | 40,2 | 41,0 | 39,8 | 41,5 | 43,2 | 44,1 | 42,4 | 44,3 | 46,1 | 47,1 |
| Скорость теплоносителя, м/сек | 0,71 | 0,82 | 0,95 | 1,02 | 0,78 | 0,91 | 1,05 | 1,12 | 0,84 | 0,99 | 1,13 | 1,20 |
| Производительность по теплу, кВт | 168 | 196 | 227 | 243 | 185 | 216 | 249 | 267 | 201 | 235 | 271 | 290 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-11 воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,03 | 3,14 | 3,27 | 3,40 | 3,46 | 3,59 | 3,74 | 3,89 | 3,90 | 4,04 | 4,20 | 4,38 |
| Аэродинамические потери, Па | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 | 73 | 78 | 84 | 90 |
| Температура выходящего нагретого воздуха, °С | 40 | 35 | 31 | 26 | 38 | 33 | 29 | 24 | 37 | 32 | 27 | 22 |
| Объем используемого теплоносителя, м³/ч | 5,0 | 6,0 | 6,9 | 8,0 | 5,5 | 6,5 | 7,6 | 8,8 | 6,0 | 7,1 | 8,2 | 9,5 |
| Гидравлические потери, кПа | 12,9 | 18,1 | 24,6 | 32,5 | 15,5 | 21,7 | 29,4 | 39,1 | 18,2 | 25,6 | 34,7 | 45,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 43,8 | 45,8 | 47,8 | 49,8 | 47,1 | 49,3 | 51,4 | 53,6 | 50,3 | 52,6 | 54,9 | 57,2 |
| Скорость теплоносителя, м/сек | 0,61 | 0,72 | 0,84 | 0,97 | 0,67 | 0,79 | 0,92 | 1,06 | 0,73 | 0,86 | 1,00 | 1,15 |
| Тепловая мощность воздухонагревателя, кВт | 203 | 241 | 281 | 323 | 223 | 264 | 308 | 354 | 242 | 286 | 334 | 384 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,95 | 2,02 | 2,10 | 2,19 | 2,22 | 2,30 | 2,39 | 2,49 | 2,38 | 2,47 | 2,57 | 2,67 |
| Воздушное сопротивление калорифера КСк 3 11, Па | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 30 | 32 | 34 | 37 |
| t нагретого воздуха на выходе из теплообменника, °С | 47 | 44 | 40 | 37 | 46 | 42 | 38 | 34 | 45 | 41 | 37 | 33 |
| Расход теплоносителя, м³/ч | 5,4 | 6,4 | 7,4 | 8,5 | 6,0 | 7,0 | 8,1 | 9,4 | 6,3 | 7,4 | 8,6 | 9,8 |
| Сопротивление по воде, кПа | 14,7 | 20,6 | 27,8 | 36,6 | 17,8 | 24,9 | 33,6 | 44,3 | 19,7 | 27,5 | 37,3 | 49,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 36,5 | 38,1 | 39,8 | 41,4 | 39,2 | 41,0 | 42,8 | 44,6 | 40,8 | 42,7 | 44,5 | 46,4 |
| Скорость теплоносителя в трубках, м/сек | 0,65 | 0,77 | 0,90 | 1,03 | 0,72 | 0,85 | 0,99 | 1,13 | 0,76 | 0,89 | 1,04 | 1,19 |
| Производительность по теплу, кВт | 156 | 184 | 214 | 246 | 172 | 203 | 236 | 271 | 181 | 213 | 248 | 285 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 14000 | 16000 | 18500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,03 | 3,14 | 3,27 | 3,40 | 3,46 | 3,59 | 3,74 | 3,89 | 4,00 | 4,16 | 4,32 | 4,50 |
| Воздушное сопротивление, Па | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 | 77 | 82 | 88 | 95 |
| Температура воздуха на выходе из КСк 3-11, °С | 37 | 32 | 28 | 23 | 35 | 30 | 26 | 21 | 34 | 29 | 24 | 19 |
| Объем потребляемого теплоносителя, м³/ч | 4,7 | 5,6 | 6,5 | 7,5 | 5,1 | 6,1 | 7,2 | 8,3 | 5,6 | 6,7 | 7,9 | 9,2 |
| Гидравлические потери калорифера КСк 3-11, кПа | 10,9 | 15,6 | 21,4 | 28,8 | 13,1 | 18,7 | 25,8 | 34,6 | 16,0 | 22,8 | 31,4 | 42,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 43,2 | 45,2 | 47,2 | 49,3 | 46,5 | 48,7 | 50,9 | 53,0 | 50,4 | 52,7 | 55,1 | 57,5 |
| Скорость теплоносителя, м/сек | 0,56 | 0,67 | 0,79 | 0,91 | 0,61 | 0,74 | 0,87 | 1,00 | 0,68 | 0,81 | 0,95 | 1,11 |
| Тепловая производительность, кВт | 188 | 225 | 264 | 305 | 206 | 246 | 289 | 335 | 228 | 272 | 319 | 370 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 8000 | 9000 | 10250 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,73 | 1,80 | 1,87 | 1,91 | 1,95 | 2,02 | 2,06 | 2,10 | 2,22 | 2,30 | 2,35 | 2,39 |
| Аэродинамическое сопротивление, Па | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 26 | 28 | 29 | 30 |
| t воздуха на выходе из воздухоподогревателя, °С | 45 | 42 | 38 | 37 | 43 | 40 | 38 | 37 | 42 | 38 | 37 | 35 |
| Расход теплоносителя, м³/ч | 5,7 | 6,8 | 8,0 | 8,6 | 6,2 | 7,4 | 8,1 | 8,7 | 6,8 | 8,2 | 8,9 | 9,5 |
| Гидравлическое сопротивление, кПа | 16,2 | 22,9 | 31,5 | 36,9 | 19,2 | 27,3 | 32,3 | 37,8 | 23,1 | 33,2 | 39,1 | 45,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 34,9 | 36,5 | 38,2 | 39,0 | 37,3 | 39,1 | 39,9 | 40,8 | 40,1 | 42,0 | 43,0 | 43,9 |
| Скорость теплоносителя в калорифере КСк 3-11, м/сек | 0,68 | 0,81 | 0,96 | 1,03 | 0,75 | 0,89 | 0,97 | 1,05 | 0,82 | 0,98 | 1,07 | 1,15 |
| Тепловая мощность воздухонагревателя, кВт | 131 | 157 | 184 | 199 | 143 | 171 | 186 | 201 | 158 | 188 | 205 | 221 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 14000 | 16000 | 17250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,03 | 3,14 | 3,27 | 3,40 | 3,46 | 3,59 | 3,74 | 3,89 | 3,73 | 3,87 | 4,03 | 4,19 |
| Сопротивление по воздуху, Па | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 | 68 | 72 | 78 | 84 |
| t воздуха на выходе из калорифера КСк 3-11, °С | 33 | 29 | 24 | 20 | 32 | 27 | 22 | 18 | 31 | 26 | 21 | 17 |
| Объем теплоносителя для нагрева, м³/ч | 4,9 | 6,0 | 7,1 | 8,3 | 5,4 | 6,5 | 7,7 | 9,0 | 5,7 | 6,9 | 8,1 | 9,5 |
| Гидравлическое сопротивление, кПа | 12,0 | 17,6 | 24,9 | 34,0 | 14,4 | 21,1 | 29,8 | 40,7 | 15,9 | 23,6 | 33,1 | 45,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 43,5 | 45,7 | 47,8 | 50,0 | 46,8 | 49,2 | 51,5 | 53,8 | 48,8 | 51,3 | 53,7 | 56,1 |
| Скорость горячей воды в трубках, м/сек | 0,59 | 0,72 | 0,85 | 0,99 | 0,65 | 0,78 | 0,93 | 1,09 | 0,68 | 0,83 | 0,98 | 1,15 |
| Тепловая производительность, кВт | 170 | 206 | 245 | 286 | 186 | 226 | 268 | 314 | 196 | 238 | 283 | 331 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,52 | 1,57 | 1,60 | 1,63 | 1,73 | 1,80 | 1,83 | 1,87 | 1,95 | 1,98 | 2,02 | 2,06 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| t воздуха на выходе из калорифера КСк 3-11, °С | 42 | 39 | 38 | 36 | 41 | 38 | 36 | 35 | 40 | 38 | 36 | 35 |
| Расход теплоносителя, м³/ч | 6,3 | 7,5 | 8,3 | 9,0 | 6,9 | 8,4 | 9,1 | 10,0 | 7,6 | 8,3 | 9,2 | 10,0 |
| Сопротивление по воде, кПа | 19,2 | 28,1 | 33,6 | 40,1 | 23,5 | 34,4 | 41,1 | 48,9 | 28,1 | 34,1 | 41,5 | 49,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 33,4 | 35,1 | 35,9 | 36,8 | 36,0 | 37,8 | 38,7 | 39,6 | 38,5 | 39,5 | 40,5 | 41,4 |
| Скорость теплоносителя в трубках, м/сек | 0,74 | 0,90 | 0,99 | 1,08 | 0,83 | 1,00 | 1,09 | 1,19 | 0,90 | 0,99 | 1,10 | 1,20 |
| Тепловой поток, кВт | 108 | 131 | 143 | 156 | 120 | 145 | 159 | 173 | 131 | 144 | 159 | 173 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,60 | 2,70 | 2,80 | 2,86 | 3,03 | 3,14 | 3,27 | 3,34 | 3,46 | 3,59 | 3,74 | 3,81 |
| Аэродинамическое сопротивление, Па | 35 | 37 | 40 | 41 | 46 | 49 | 53 | 55 | 59 | 63 | 68 | 70 |
| Температура выходящего воздуха, °С | 31 | 27 | 23 | 21 | 29 | 25 | 21 | 19 | 28 | 24 | 19 | 17 |
| Расход теплоносителя, м³/ч | 4,7 | 5,8 | 7,0 | 7,7 | 5,3 | 6,5 | 7,8 | 8,5 | 5,8 | 7,1 | 8,6 | 9,4 |
| Гидравлическое сопротивление, кПа | 10,9 | 16,8 | 24,2 | 28,8 | 13,6 | 20,9 | 30,1 | 35,9 | 16,4 | 24,9 | 36,4 | 43,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,3 | 42,5 | 44,6 | 45,7 | 44,0 | 46,3 | 48,6 | 49,7 | 47,3 | 49,9 | 52,3 | 53,6 |
| Скорость теплоносителя, м/сек | 0,56 | 0,70 | 0,84 | 0,91 | 0,63 | 0,78 | 0,93 | 1,02 | 0,69 | 0,85 | 1,03 | 1,12 |
| Тепловая мощность калорифера КСк 3-11, кВт | 136 | 168 | 203 | 221 | 152 | 188 | 226 | 246 | 166 | 206 | 248 | 270 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-11. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-11. На странице сайта: Калорифер ТВВ 311 представлен воздухоподогреватель для холодного климата аналогичных типоразмеров с расчетами для температурных значений входящего воздуха ниже -30 градусов. Водяной трехрядный калорифер КСк 3-11 по габаритным размерам и присоединительным отверстиям абсолютно идентичен двух и четырехрядному теплообменнику 11-го номера. И может быть заменен на менее или более мощный (по тепловой производительности) по старым крепежным отверстиям на диффузоре или воздуховоде в системах приточно-отопительной вентиляции.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 11

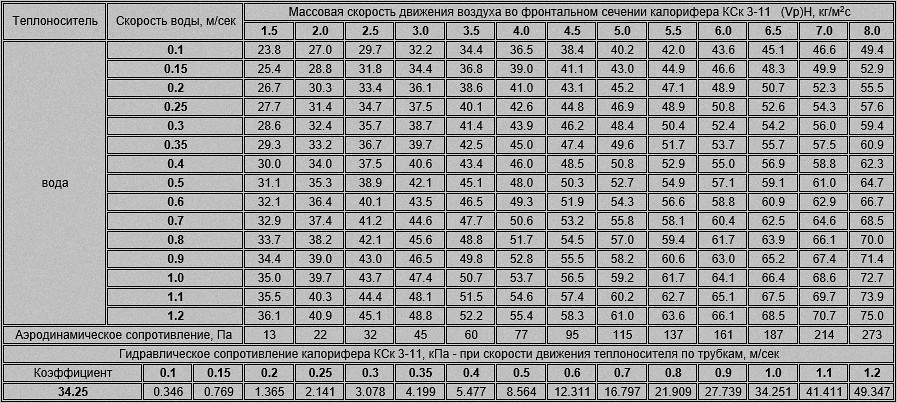

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-11 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
