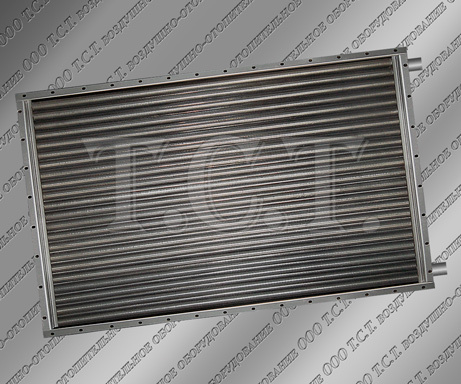

Калорифер КСк 2-11
Производство и сфера назначения водяного калорифера КСк 2-11
Калорифер КСк 2-11 водяной предназначен для нагрева воздуха в приточно-вентиляционных системах помещений различного назначения. Допускается применение воздухонагревателя в составе различного технологического оборудования. Основные параметры и теплотехнические характеристики водяного калорифера КСк 2-11-02-ХЛ3 соответствуют ТУ 4863-002-55613706-02. После изготовления, герметичность и прочность каждого воздухонагревателя проверяется воздействием воды под давлением 1.5 Па. Теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-11
Калорифер КСк 2-11 состоит из корпуса, теплопередающих элементов по которым циркулирует нагретая вода и распределительных крышек. Монтируемые в корпус калорифера с разных сторон крышки и нагревательные элементы, наряду с патрубками для подачи и отвода теплоносителя составляют единый гидравлический тракт. Теплопередающая поверхность воздухонагревателя изготавливается из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-11-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 16000 | 290 | 57.1 | 120 |
Производительность по воздуху - 16000 м³/ч. Тепловая мощность воздухонагревателя 2-11 - 290 кВт. Площадь поверхности теплообмена – 57.1 м². Вес (масса) не более - 120 кг. Вместимость (объем) калорифера – 13.4 литра. Габариты по контуру - 1727 х 1075 х 180 мм. Количество теплопередающих трубок – 47 шт. Общая длина одной трубки – 1669 мм. Алюминиевое накатное оребрение – 1629 мм. Диаметр патрубка – 50 мм.

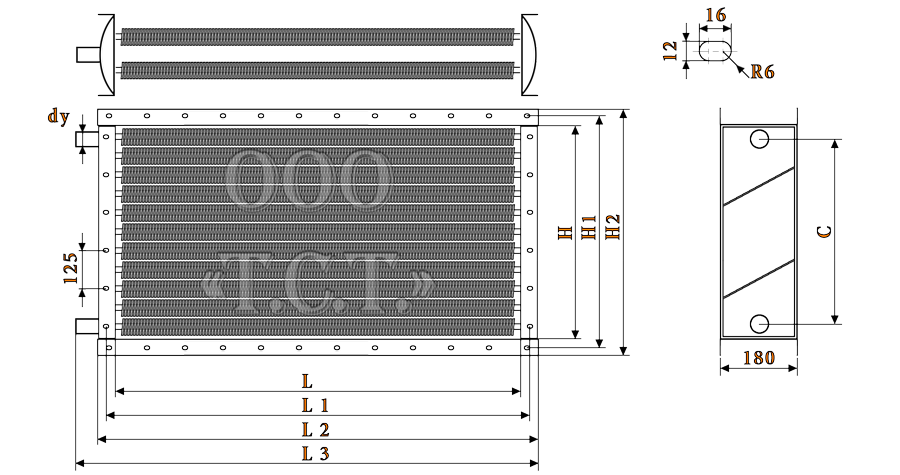

Габаритные и присоединительные размеры калорифера КСк 2-11
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-11, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1774 | 1003 | 1051 | 1075 | 912 | 50 |
Габаритные и присоединительные размеры калорифера КСк 2-11: L - 1655 мм - внутренняя длина отопительного модуля, L1 - 1703 мм - расстояние между монтажными отверстиями, L2 - 1727 мм - полная длина воздухоподогревателя КСк 2 11 - без патрубков, L3 - 1774 мм - полная длина нагревателя - с патрубками, H - 1003 мм - внутренняя габаритная ширина КСк 2 11, H1 - 1051 мм - расстояние между присоединительными отверстиями, H2 - 1075 мм - полная ширина оребренного теплообменника, С - 912 мм - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-11
| Технические данные калорифера КСк 2-11 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 1.655 | 1.660 | 57.1 | 0.00152 | 0.00221 | 0.00156 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 11 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 5500 до 32000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 25000 | 32000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -25 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,46 | 3,59 | 3,74 | 3,81 | 5,41 | 5,62 | 5,84 | 5,96 | 6,92 | 7,19 | 7,33 | 7,62 |
| Аэродинамическое сопротивление, Па | 41 | 44 | 47 | 49 | 93 | 100 | 107 | 111 | 147 | 157 | 162 | 175 |
| t воздуха на выходе из воздухонагревателя, °С | 38 | 32 | 26 | 23 | 32 | 25 | 18 | 15 | 28 | 21 | 18 | 12 |
| Расход теплоносителя, м³/ч | 2,5 | 2,8 | 3,2 | 3,4 | 3,2 | 3,6 | 4,1 | 4,3 | 3,6 | 4,2 | 4,4 | 5,0 |
| Гидравлическое сопротивление, кПа | 4,8 | 6,3 | 8,1 | 9,2 | 8,2 | 10,7 | 13,7 | 15,4 | 10,8 | 14,2 | 16,1 | 20,4 |
| Коэффициент теплопередачи, Вт/(м²*град) | 46,9 | 48,7 | 50,5 | 51,5 | 58,3 | 60,5 | 62,8 | 63,9 | 65,7 | 68,2 | 69,4 | 72,0 |
| Скорость теплоносителя в калорифере КСк 2-11, м/сек | 0,47 | 0,53 | 0,61 | 0,64 | 0,61 | 0,70 | 0,79 | 0,83 | 0,70 | 0,80 | 0,85 | 0,96 |
| Производительность по теплу, кВт | 224 | 256 | 290 | 308 | 291 | 333 | 377 | 399 | 335 | 383 | 408 | 459 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,46 | 3,59 | 3,74 | 3,81 | 4,33 | 4,49 | 4,67 | 4,76 | 5,41 | 5,62 | 5,84 | 5,96 |
| Аэродинамическое сопротивление, Па | 41 | 44 | 47 | 49 | 62 | 66 | 71 | 74 | 93 | 100 | 107 | 111 |
| t воздуха на выходе из теплообменника, °С | 36 | 30 | 24 | 21 | 33 | 27 | 20 | 17 | 30 | 24 | 17 | 14 |
| Расход теплоносителя, м³/ч | 3,1 | 3,6 | 4,1 | 4,3 | 3,5 | 4,1 | 4,6 | 4,9 | 4,0 | 4,6 | 5,3 | 5,6 |
| Гидравлическое сопротивление, кПа | 7,5 | 10,0 | 12,9 | 14,6 | 9,8 | 13,0 | 16,8 | 19,0 | 12,7 | 16,9 | 21,8 | 24,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 48,7 | 50,7 | 52,6 | 53,6 | 54,3 | 56,5 | 58,7 | 59,8 | 60,6 | 63,0 | 65,4 | 66,6 |
| Скорость теплоносителя, м/сек | 0,58 | 0,67 | 0,76 | 0,81 | 0,66 | 0,77 | 0,87 | 0,93 | 0,76 | 0,87 | 0,99 | 1,06 |
| Производительность по теплу калорифера КСк 2-11, кВт | 214 | 246 | 280 | 298 | 244 | 281 | 320 | 340 | 278 | 320 | 364 | 387 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 12500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,71 | 2,81 | 2,86 | 2,92 | 3,46 | 3,59 | 3,66 | 3,74 | 4,33 | 4,49 | 4,58 | 4,67 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 41 | 44 | 46 | 47 | 62 | 66 | 69 | 71 |
| t воздуха на выходе из воздухоподогревателя, °С | 39 | 33 | 31 | 28 | 35 | 29 | 26 | 23 | 32 | 26 | 23 | 20 |
| Расход теплоносителя в калорифере КСк 2-11, м³/ч | 3,4 | 4,0 | 4,3 | 4,6 | 4,0 | 4,6 | 5,0 | 5,3 | 4,6 | 5,3 | 5,7 | 6,0 |
| Гидравлическое сопротивление, кПа | 9,0 | 12,1 | 13,8 | 15,8 | 12,1 | 16,3 | 18,7 | 21,4 | 15,9 | 21,3 | 24,5 | 28,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 45,0 | 46,9 | 47,8 | 48,7 | 50,8 | 52,9 | 54,0 | 55,0 | 56,7 | 59,0 | 60,2 | 61,3 |
| Скорость теплоносителя, м/сек | 0,64 | 0,74 | 0,79 | 0,84 | 0,74 | 0,86 | 0,92 | 0,98 | 0,85 | 0,98 | 1,05 | 1,13 |
| Тепловой поток, кВт | 178 | 206 | 221 | 236 | 207 | 240 | 257 | 274 | 237 | 274 | 294 | 314 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11500 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,49 | 2,58 | 2,63 | 2,69 | 3,03 | 3,14 | 3,21 | 3,27 | 3,46 | 3,59 | 3,66 | 3,74 |
| Аэродинамическое сопротивление КСк 2-11, Па | 22 | 24 | 25 | 26 | 32 | 35 | 36 | 37 | 41 | 44 | 46 | 47 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 31 | 29 | 36 | 31 | 28 | 25 | 34 | 29 | 26 | 23 |
| Расход горячей воды, м³/ч | 4,1 | 4,8 | 5,1 | 5,5 | 4,7 | 5,4 | 5,8 | 6,2 | 5,0 | 5,9 | 6,3 | 6,7 |
| Гидравлическое сопротивление, кПа | 12,7 | 17,2 | 19,8 | 22,7 | 16,1 | 21,8 | 25,2 | 28,9 | 19,1 | 25,8 | 29,7 | 34,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 45,0 | 46,8 | 47,8 | 48,7 | 49,5 | 51,6 | 52,6 | 53,6 | 52,9 | 55,1 | 56,2 | 57,3 |
| Скорость теплоносителя в трубках, м/сек | 0,76 | 0,88 | 0,94 | 1,01 | 0,85 | 0,99 | 1,07 | 1,14 | 0,93 | 1,08 | 1,15 | 1,20 |
| Тепловая мощность, кВт | 166 | 193 | 207 | 222 | 187 | 218 | 234 | 251 | 204 | 237 | 254 | 272 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,73 | 1,80 | 1,83 | 1,87 | 1,95 | 2,02 | 2,06 | 2,10 | 2,16 | 2,20 | 2,25 | 2,29 |
| Аэродинамическое сопротивление, Па | 12 | 12 | 13 | 13 | 14 | 15 | 16 | 16 | 17 | 18 | 19 | 19 |
| t воздуха на выходе из теплообменника, °С | 44 | 40 | 37 | 35 | 42 | 38 | 35 | 33 | 41 | 38 | 36 | 33 |
| Расход теплоносителя калорифером КСк 2-11, м³/ч | 4,5 | 5,2 | 5,6 | 6,0 | 4,8 | 5,6 | 6,1 | 6,5 | 5,2 | 5,6 | 6,1 | 6,5 |
| Гидравлическое сопротивление, кПа | 14,9 | 20,3 | 23,5 | 27,0 | 17,3 | 23,7 | 27,5 | 31,7 | 19,9 | 23,4 | 27,4 | 31,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 39,7 | 41,4 | 42,2 | 43,0 | 42,1 | 43,8 | 44,8 | 45,7 | 44,3 | 45,3 | 46,2 | 47,2 |
| Скорость теплоносителя, м/сек | 0,82 | 0,96 | 1,03 | 1,11 | 0,88 | 1,03 | 1,12 | 1,20 | 0,95 | 1,03 | 1,11 | 1,20 |
| Производительность по теплу, кВт | 129 | 151 | 163 | 175 | 140 | 163 | 176 | 189 | 150 | 162 | 175 | 189 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-11 воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,60 | 2,70 | 2,75 | 2,80 | 3,03 | 3,14 | 3,21 | 3,27 | 3,46 | 3,59 | 3,66 | 3,74 |
| Аэродинамические потери, Па | 24 | 26 | 27 | 28 | 32 | 35 | 36 | 37 | 41 | 44 | 46 | 47 |
| Температура выходящего нагретого воздуха, °С | 33 | 28 | 25 | 23 | 31 | 26 | 23 | 20 | 30 | 24 | 21 | 18 |
| Объем используемого теплоносителя, м³/ч | 3,7 | 4,3 | 4,7 | 5,0 | 4,0 | 4,7 | 5,1 | 5,5 | 4,3 | 5,1 | 5,6 | 6,0 |
| Гидравлические потери, кПа | 9,8 | 13,7 | 16,1 | 18,7 | 11,9 | 16,6 | 19,5 | 22,6 | 14,0 | 19,5 | 22,9 | 26,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,7 | 46,7 | 47,7 | 48,7 | 48,2 | 50,3 | 51,5 | 52,5 | 51,5 | 53,8 | 54,9 | 56,1 |
| Скорость теплоносителя, м/сек | 0,67 | 0,79 | 0,85 | 0,92 | 0,73 | 0,87 | 0,94 | 1,01 | 0,80 | 0,94 | 1,02 | 1,10 |
| Тепловая мощность воздухонагревателя, кВт | 147 | 174 | 188 | 203 | 162 | 192 | 207 | 223 | 176 | 208 | 225 | 242 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,73 | 1,80 | 1,83 | 1,87 | 1,95 | 2,02 | 2,06 | 2,10 | 2,16 | 2,20 | 2,25 | 2,29 |
| Воздушное сопротивление калорифера КСк 2 11, Па | 12 | 12 | 13 | 13 | 14 | 15 | 16 | 16 | 17 | 18 | 19 | 19 |
| t нагретого воздуха на выходе из теплообменника, °С | 41 | 36 | 34 | 32 | 39 | 35 | 32 | 30 | 38 | 35 | 33 | 31 |
| Расход теплоносителя, м³/ч | 4,1 | 4,9 | 5,3 | 5,7 | 4,5 | 5,3 | 5,7 | 6,2 | 4,8 | 5,2 | 5,7 | 6,1 |
| Сопротивление по воде, кПа | 12,7 | 17,7 | 20,7 | 24,0 | 14,9 | 20,8 | 24,0 | 27,9 | 17,2 | 20,1 | 23,8 | 27,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 39,1 | 40,9 | 41,7 | 42,6 | 41,5 | 43,3 | 44,2 | 45,1 | 43,8 | 44,7 | 45,7 | 46,6 |
| Скорость теплоносителя в трубках, м/сек | 0,76 | 0,90 | 0,97 | 1,04 | 0,82 | 0,97 | 1,04 | 1,12 | 0,88 | 0,95 | 1,04 | 1,12 |
| Производительность по теплу, кВт | 120 | 142 | 153 | 165 | 130 | 153 | 165 | 178 | 139 | 151 | 164 | 177 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,60 | 2,70 | 2,75 | 2,80 | 3,03 | 3,14 | 3,21 | 3,27 | 3,46 | 3,59 | 3,66 | 3,74 |
| Воздушное сопротивление, Па | 24 | 26 | 27 | 28 | 32 | 35 | 36 | 37 | 41 | 44 | 46 | 47 |
| Температура воздуха на выходе из КСк 2-11, °С | 31 | 25 | 23 | 20 | 29 | 23 | 21 | 18 | 27 | 22 | 19 | 16 |
| Объем потребляемого теплоносителя, м³/ч | 3,4 | 4,0 | 4,4 | 4,7 | 3,7 | 4,4 | 4,8 | 5,2 | 4,0 | 4,8 | 5,2 | 5,6 |
| Гидравлические потери калорифера КСк 2-11, кПа | 8,3 | 11,8 | 14,0 | 16,3 | 10,0 | 14,3 | 16,9 | 19,7 | 11,8 | 16,8 | 19,9 | 23,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 44,0 | 46,1 | 47,1 | 48,1 | 47,5 | 49,7 | 50,8 | 51,9 | 50,7 | 53,1 | 54,2 | 55,4 |
| Скорость теплоносителя, м/сек | 0,61 | 0,73 | 0,80 | 0,86 | 0,67 | 0,80 | 0,87 | 0,94 | 0,73 | 0,87 | 0,95 | 1,02 |
| Тепловая производительность, кВт | 136 | 162 | 176 | 190 | 149 | 179 | 194 | 209 | 162 | 194 | 210 | 227 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 1,52 | 1,57 | 1,60 | 1,63 | 1,73 | 1,80 | 1,83 | 1,87 | 1,95 | 1,98 | 2,02 | 2,06 |
| Аэродинамическое сопротивление, Па | 9 | 10 | 10 | 11 | 12 | 12 | 13 | 13 | 14 | 15 | 15 | 16 |
| t воздуха на выходе из воздухоподогревателя, °С | 39 | 35 | 33 | 31 | 37 | 33 | 31 | 29 | 36 | 34 | 32 | 29 |
| Расход теплоносителя, м³/ч | 4,4 | 5,3 | 5,7 | 6,1 | 4,8 | 5,7 | 6,2 | 6,7 | 5,2 | 5,7 | 6,2 | 6,7 |
| Гидравлическое сопротивление, кПа | 13,9 | 19,9 | 23,2 | 27,4 | 16,5 | 23,9 | 28,0 | 32,6 | 19,4 | 23,2 | 27,8 | 32,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 37,5 | 39,2 | 40,0 | 40,9 | 40,0 | 41,9 | 42,8 | 43,7 | 42,5 | 43,5 | 44,5 | 45,4 |
| Скорость теплоносителя в калорифере КСк 2-11, м/сек | 0,79 | 0,95 | 1,02 | 1,11 | 0,86 | 1,04 | 1,13 | 1,20 | 0,94 | 1,02 | 1,12 | 1,20 |
| Тепловая мощность воздухонагревателя, кВт | 101 | 121 | 131 | 142 | 111 | 132 | 143 | 155 | 120 | 131 | 143 | 155 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 10000 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,16 | 2,25 | 2,29 | 2,34 | 3,46 | 3,59 | 3,74 | 3,89 | 3,73 | 3,87 | 4,03 | 4,19 |
| Сопротивление по воздуху, Па | 17 | 18 | 19 | 20 | 24 | 26 | 27 | 28 | 32 | 35 | 36 | 37 |
| t воздуха на выходе из калорифера КСк 2-11, °С | 30 | 25 | 22 | 20 | 28 | 22 | 20 | 18 | 26 | 21 | 18 | 15 |
| Объем теплоносителя для нагрева, м³/ч | 3,2 | 3,9 | 4,2 | 4,6 | 3,6 | 4,3 | 4,7 | 5,1 | 3,9 | 4,7 | 5,2 | 5,6 |
| Гидравлическое сопротивление, кПа | 7,2 | 10,6 | 12,7 | 15,0 | 9,1 | 13,4 | 15,9 | 19,0 | 11,0 | 16,2 | 19,4 | 22,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,6 | 42,6 | 43,6 | 44,5 | 44,4 | 46,6 | 47,6 | 48,7 | 47,9 | 50,3 | 51,4 | 52,6 |
| Скорость горячей воды в трубках, м/сек | 0,57 | 0,69 | 0,76 | 0,82 | 0,64 | 0,78 | 0,85 | 0,93 | 0,70 | 0,86 | 0,94 | 1,02 |
| Тепловая производительность, кВт | 109 | 133 | 145 | 158 | 123 | 149 | 163 | 177 | 135 | 164 | 179 | 195 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5500 | 6000 | 6500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,19 | 1,24 | 1,26 | 1,28 | 1,30 | 1,35 | 1,37 | 1,40 | 1,41 | 1,43 | 1,46 | 1,49 |
| Аэродинамическое сопротивление, Па | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 9 | 9 |
| t воздуха на выходе из калорифера КСк 2-11, °С | 39 | 35 | 33 | 32 | 38 | 34 | 32 | 30 | 37 | 35 | 33 | 31 |
| Расход теплоносителя, м³/ч | 4,5 | 5,5 | 5,9 | 6,5 | 4,8 | 5,8 | 6,4 | 6,9 | 5,1 | 5,6 | 6,1 | 6,7 |
| Сопротивление по воде, кПа | 14,5 | 21,6 | 25,6 | 30,4 | 16,5 | 24,4 | 29,0 | 34,0 | 18,4 | 22,5 | 27,0 | 32,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 34,3 | 36,0 | 36,8 | 37,7 | 35,8 | 37,6 | 38,5 | 39,3 | 37,3 | 38,3 | 39,2 | 40,1 |
| Скорость теплоносителя в трубках, м/сек | 0,81 | 0,99 | 1,08 | 1,17 | 0,86 | 1,04 | 1,14 | 1,20 | 0,91 | 1,01 | 1,11 | 1,20 |
| Тепловой поток, кВт | 78 | 95 | 104 | 113 | 83 | 101 | 110 | 120 | 88 | 97 | 107 | 117 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 1,73 | 1,80 | 1,83 | 1,87 | 1,95 | 2,02 | 2,06 | 2,10 | 2,16 | 2,25 | 2,29 | 2,34 |
| Аэродинамическое сопротивление, Па | 12 | 12 | 13 | 13 | 14 | 15 | 16 | 16 | 17 | 19 | 19 | 20 |
| Температура выходящего воздуха, °С | 29 | 24 | 22 | 20 | 27 | 23 | 21 | 18 | 26 | 22 | 19 | 17 |
| Расход теплоносителя, м³/ч | 3,0 | 3,6 | 4,0 | 4,4 | 3,2 | 3,9 | 4,3 | 4,7 | 3,4 | 4,2 | 4,6 | 5,1 |
| Гидравлическое сопротивление, кПа | 6,1 | 9,4 | 11,5 | 13,7 | 7,2 | 11,0 | 13,3 | 16,0 | 8,2 | 12,6 | 15,3 | 18,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 36,7 | 38,7 | 39,6 | 40,5 | 39,0 | 41,0 | 42,0 | 43,0 | 41,0 | 43,2 | 44,3 | 45,3 |
| Скорость теплоносителя, м/сек | 0,53 | 0,65 | 0,72 | 0,79 | 0,57 | 0,71 | 0,77 | 0,85 | 0,61 | 0,75 | 0,83 | 0,91 |
| Тепловая мощность калорифера КСк 2-11, кВт | 85 | 105 | 115 | 126 | 92 | 113 | 125 | 136 | 98 | 121 | 133 | 146 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-11 и Четырехрядный воздухонагреватель КСк 4-11. Расчет произведен для температурных значений входящего воздуха до -30 градусов.
Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 11

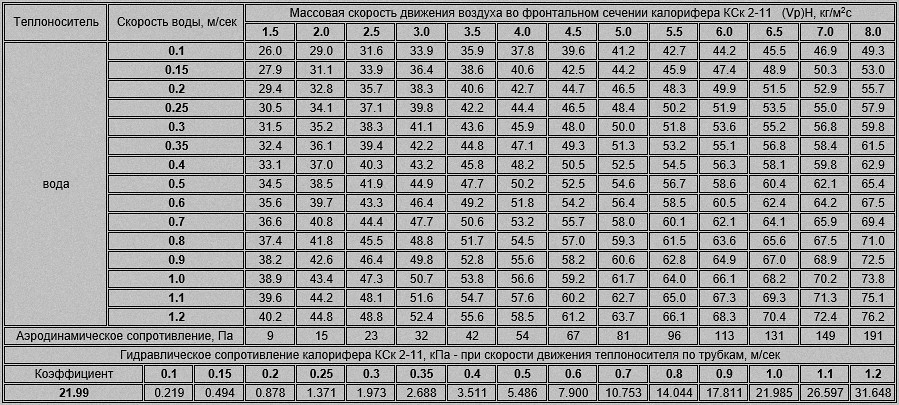

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-11 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
