Калорифер КСк 2-5
Производство и сфера назначения водяного калорифера КСк 2-5
Калорифер КСк 2-5 водяной предназначен для применения в системах подогрева воздуха промышленных, бытовых, сельскохозяйственных помещений. Основные параметры и теплотехнические характеристики водовоздушного калорифера КСк 2-5-02-ХЛ3 соответствуют ТУ 4863-002-55613706-02. После изготовления, герметичность и прочность каждого воздухонагревателя проверяется воздействием воды под давлением 1.5 Па. Теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-5

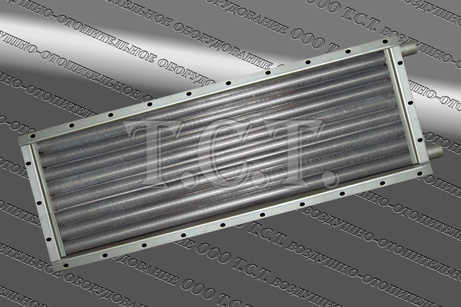

Калорифер КСк 2-5 представляет собой жесткий корпус прямоугольного типа, включающий следующие составные части: теплоотдающие элементы для циркуляции теплоносителя; два коллектора, образованные трубными досками и приваренными к ним крышками; патрубки для подачи и отвода теплоносителя; боковые съемные щитки. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения. Холодный воздух, проходящий через оребренную поверхность нагревательных элементов, принимает тепло от проходящего по трубкам горячего теплоносителя и подается в обслуживаемое помещение.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-5-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 5000 | 78 | 14.4 | 36 |
Вес (масса) не более - 36 кг. Вместимость воздухонагревателя КСк 2-5 – 3.8 литра. Площадь поверхности теплообмена – 14.4 м². Тепловая мощность - 78 кВт. Производительность калорифера по воздуху - 5000 м³/ч. Габариты по контуру - 1227 х 450 х 180 мм. Количество теплонесущих элементов – 17 шт. Длина металлической трубки – 1169 мм. Длина накатного алюминиевого оребрения – 1129 мм. Диаметр патрубков для подачи - возврата теплоносителя – 32 мм.

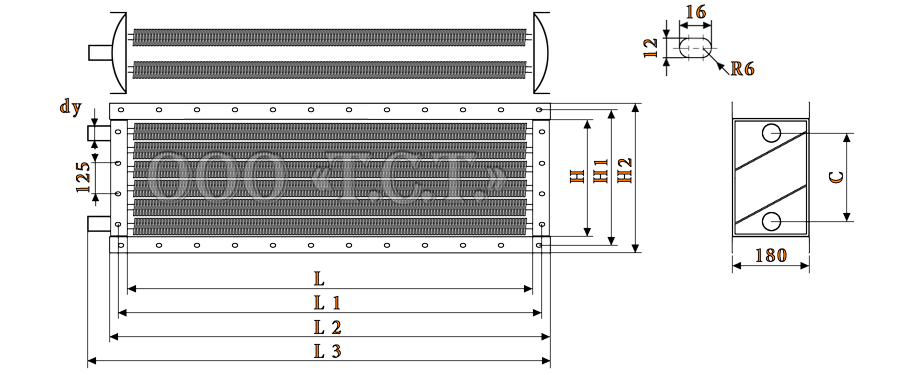

Габаритные и присоединительные размеры калорифера КСк 2-5
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-5, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1275 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры водяного теплообменника КСк 2 5: L - 1155 мм (длина трубок до решеток - внутренняя длина воздухоподогревателя), L1 - 1203 мм (расстояние между монтажными отверстиями), L2 - 1227 мм (полная длина отопительного прибора - без патрубков), L3 - 1275 мм (полная длина теплообменника - с патрубками), H - 378 мм (внутренняя ширина нагревателя КСк 2 5), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина калорифера КСк 2 5), С - 305 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-5
| Технические данные калорифера КСк 2-5 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 1.155 | 0.430 | 14.4 | 0.00152 | 0.00101 | 0.00057 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 5 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2000 до 6000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,34 | 3,47 | 3,54 | 3,61 | 4,18 | 4,34 | 4,42 | 4,51 | 5,01 | 5,20 | 5,30 | 5,41 |
| Аэродинамическое сопротивление, Па | 39 | 41 | 43 | 44 | 58 | 62 | 64 | 67 | 81 | 87 | 90 | 93 |
| t воздуха на выходе из воздухонагревателя, °С | 36 | 29 | 26 | 23 | 32 | 26 | 23 | 19 | 30 | 23 | 20 | 16 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,4 | 1,6 | 1,2 | 1,6 | 1,8 | 2,1 | 1,5 | 2,0 | 2,3 | 2,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,0 | 44,6 | 45,5 | 46,3 | 47,9 | 49,7 | 50,7 | 51,6 | 52,3 | 54,3 | 55,3 | 56,3 |
| Скорость теплоносителя в калорифере КСк 2-5, м/сек | 0,30 | 0,35 | 0,37 | 0,39 | 0,35 | 0,40 | 0,42 | 0,45 | 0,39 | 0,44 | 0,47 | 0,50 |
| Производительность по теплу, кВт | 53 | 60 | 64 | 68 | 60 | 69 | 73 | 78 | 67 | 76 | 81 | 86 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4500 | 5500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,92 | 3,04 | 3,09 | 3,16 | 3,76 | 3,90 | 3,97 | 4,06 | 4,59 | 4,77 | 4,86 | 4,96 |
| Аэродинамическое сопротивление, Па | 30 | 32 | 33 | 35 | 48 | 51 | 53 | 55 | 69 | 74 | 77 | 79 |
| t воздуха на выходе из теплообменника, °С | 36 | 30 | 27 | 24 | 32 | 26 | 23 | 20 | 30 | 23 | 20 | 16 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,7 | 1,9 | 2,2 | 1,7 | 2,3 | 2,6 | 2,9 | 2,2 | 2,9 | 3,3 | 3,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,8 | 43,5 | 44,3 | 45,2 | 47,3 | 49,2 | 50,1 | 51,0 | 52,1 | 54,2 | 55,2 | 56,2 |
| Скорость теплоносителя, м/сек | 0,35 | 0,40 | 0,43 | 0,46 | 0,41 | 0,47 | 0,50 | 0,53 | 0,46 | 0,53 | 0,56 | 0,60 |
| Производительность по теплу калорифера КСк 2-5, кВт | 46 | 53 | 57 | 61 | 54 | 62 | 66 | 71 | 60 | 70 | 74 | 79 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4250 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,92 | 3,04 | 3,09 | 3,16 | 3,55 | 3,69 | 3,76 | 3,83 | 4,18 | 4,34 | 4,42 | 4,51 |
| Аэродинамическое сопротивление, Па | 30 | 32 | 33 | 35 | 43 | 46 | 48 | 50 | 58 | 62 | 64 | 67 |
| t воздуха на выходе из воздухоподогревателя, °С | 35 | 29 | 26 | 23 | 32 | 26 | 23 | 20 | 30 | 24 | 20 | 17 |
| Расход теплоносителя в калорифере КСк 2-5, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,8 | 3,2 | 3,6 | 2,6 | 3,5 | 4,0 | 4,6 | 3,1 | 4,2 | 4,9 | 5,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,6 | 45,4 | 46,3 | 47,2 | 48,0 | 49,9 | 50,9 | 51,9 | 51,9 | 54,0 | 55,1 | 56,1 |
| Скорость теплоносителя, м/сек | 0,45 | 0,52 | 0,55 | 0,59 | 0,50 | 0,58 | 0,62 | 0,66 | 0,55 | 0,64 | 0,69 | 0,73 |
| Тепловой поток, кВт | 45 | 52 | 56 | 60 | 50 | 58 | 63 | 67 | 56 | 64 | 69 | 74 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4250 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,92 | 3,04 | 3,09 | 3,16 | 3,55 | 3,69 | 3,76 | 3,83 | 4,18 | 4,34 | 4,42 | 4,51 |
| Аэродинамическое сопротивление КСк 2-5, Па | 30 | 32 | 33 | 35 | 43 | 46 | 48 | 50 | 58 | 62 | 64 | 67 |
| Температура воздуха на выходе из калорифера, °С | 34 | 28 | 26 | 23 | 32 | 26 | 23 | 19 | 30 | 23 | 20 | 17 |
| Расход горячей воды, м³/ч | 1,1 | 1,3 | 1,4 | 1,5 | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 3,2 | 4,4 | 5,1 | 5,8 | 4,1 | 5,6 | 6,4 | 7,4 | 5,0 | 6,8 | 7,8 | 9,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,4 | 47,3 | 48,2 | 49,2 | 49,9 | 52,0 | 53,0 | 54,0 | 54,0 | 56,2 | 57,4 | 58,5 |
| Скорость теплоносителя в трубках, м/сек | 0,56 | 0,65 | 0,70 | 0,75 | 0,63 | 0,73 | 0,79 | 0,84 | 0,69 | 0,81 | 0,87 | 0,93 |
| Тепловая мощность, кВт | 44 | 51 | 55 | 59 | 50 | 58 | 62 | 66 | 55 | 64 | 68 | 73 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,92 | 3,04 | 3,09 | 3,16 | 3,34 | 3,47 | 3,54 | 3,61 | 3,76 | 3,90 | 3,97 | 4,06 |
| Аэродинамическое сопротивление, Па | 30 | 32 | 33 | 35 | 39 | 41 | 43 | 44 | 48 | 51 | 53 | 55 |
| t воздуха на выходе из теплообменника, °С | 34 | 28 | 25 | 23 | 32 | 26 | 23 | 20 | 31 | 25 | 22 | 19 |
| Расход теплоносителя калорифером КСк 2-5, м³/ч | 1,6 | 1,8 | 1,9 | 2,0 | 1,7 | 1,9 | 2,1 | 2,2 | 1,8 | 2,1 | 2,2 | 2,4 |
| Гидравлическое сопротивление, кПа | 6,2 | 8,5 | 9,8 | 11,3 | 7,3 | 10,0 | 11,6 | 13,3 | 8,4 | 11,5 | 13,3 | 15,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,0 | 50,0 | 51,0 | 52,1 | 51,2 | 53,4 | 54,5 | 55,6 | 54,3 | 56,6 | 57,7 | 58,9 |
| Скорость теплоносителя, м/сек | 0,77 | 0,90 | 0,97 | 1,04 | 0,84 | 0,98 | 1,06 | 1,13 | 0,90 | 1,05 | 1,13 | 1,20 |
| Производительность по теплу, кВт | 44 | 51 | 55 | 59 | 47 | 56 | 60 | 64 | 51 | 60 | 64 | 69 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-5 воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,92 | 3,04 | 3,09 | 3,16 | 3,34 | 3,47 | 3,54 | 3,61 | 3,76 | 3,90 | 3,97 | 4,06 |
| Аэродинамические потери, Па | 30 | 32 | 33 | 35 | 39 | 41 | 43 | 44 | 48 | 51 | 53 | 55 |
| Температура выходящего нагретого воздуха, °С | 29 | 24 | 21 | 18 | 28 | 22 | 19 | 16 | 27 | 21 | 17 | 14 |
| Объем используемого теплоносителя, м³/ч | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,2 | 1,3 | 1,4 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлические потери, кПа | 2,4 | 3,3 | 3,9 | 4,5 | 2,8 | 3,9 | 4,6 | 5,3 | 3,2 | 4,5 | 5,3 | 6,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,2 | 46,1 | 47,1 | 48,1 | 47,1 | 49,2 | 50,3 | 51,3 | 49,9 | 52,2 | 53,3 | 54,4 |
| Скорость теплоносителя, м/сек | 0,48 | 0,57 | 0,61 | 0,66 | 0,52 | 0,61 | 0,67 | 0,72 | 0,56 | 0,66 | 0,71 | 0,77 |
| Тепловая мощность воздухонагревателя, кВт | 38 | 45 | 49 | 53 | 41 | 49 | 53 | 57 | 44 | 52 | 57 | 61 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,51 | 2,60 | 2,65 | 2,70 | 2,92 | 3,04 | 3,09 | 3,16 | 3,34 | 3,47 | 3,54 | 3,61 |
| Воздушное сопротивление калорифера КСк 2 5, Па | 23 | 24 | 25 | 26 | 30 | 32 | 33 | 35 | 39 | 41 | 43 | 44 |
| t нагретого воздуха на выходе из теплообменника, °С | 33 | 28 | 25 | 23 | 31 | 26 | 23 | 20 | 30 | 24 | 21 | 18 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,6 | 1,7 | 1,4 | 1,7 | 1,8 | 1,9 | 1,5 | 1,8 | 1,9 | 2,1 |
| Сопротивление по воде, кПа | 4,4 | 6,1 | 7,1 | 8,3 | 5,3 | 7,4 | 8,6 | 10,0 | 6,2 | 8,7 | 10,2 | 11,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,9 | 45,8 | 46,8 | 47,8 | 47,4 | 49,4 | 50,5 | 51,5 | 50,5 | 52,8 | 53,9 | 55,0 |
| Скорость теплоносителя в трубках, м/сек | 0,65 | 0,77 | 0,83 | 0,89 | 0,71 | 0,84 | 0,91 | 0,98 | 0,77 | 0,91 | 0,99 | 1,06 |
| Производительность по теплу, кВт | 37 | 44 | 47 | 51 | 41 | 48 | 52 | 56 | 44 | 52 | 56 | 60 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,51 | 2,60 | 2,65 | 2,70 | 2,92 | 3,04 | 3,09 | 3,16 | 3,34 | 3,47 | 3,54 | 3,61 |
| Воздушное сопротивление, Па | 23 | 24 | 25 | 26 | 30 | 32 | 33 | 35 | 39 | 41 | 43 | 44 |
| Температура воздуха на выходе из КСк 2-5, °С | 29 | 23 | 21 | 18 | 27 | 21 | 18 | 16 | 26 | 20 | 17 | 14 |
| Объем потребляемого теплоносителя, м³/ч | 0,8 | 1,0 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,3 | 1,0 | 1,2 | 1,3 | 1,4 |
| Гидравлические потери калорифера КСк 2-5, кПа | 1,6 | 2,4 | 2,8 | 3,3 | 2,0 | 2,9 | 3,4 | 4,0 | 2,3 | 3,4 | 4,0 | 4,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,4 | 42,2 | 43,2 | 44,1 | 43,5 | 45,5 | 46,6 | 47,5 | 46,4 | 48,6 | 49,7 | 50,7 |
| Скорость теплоносителя, м/сек | 0,40 | 0,48 | 0,52 | 0,56 | 0,44 | 0,53 | 0,57 | 0,62 | 0,48 | 0,57 | 0,62 | 0,67 |
| Тепловая производительность, кВт | 32 | 38 | 42 | 45 | 35 | 42 | 46 | 49 | 38 | 46 | 49 | 53 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,51 | 2,60 | 2,65 | 2,70 | 2,92 | 3,04 | 3,09 | 3,16 | 3,34 | 3,47 | 3,54 | 3,61 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 25 | 26 | 30 | 32 | 33 | 35 | 39 | 41 | 43 | 44 |
| t воздуха на выходе из воздухоподогревателя, °С | 31 | 25 | 23 | 20 | 29 | 23 | 21 | 18 | 28 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 1,9 | 2,1 | 1,6 | 1,9 | 2,1 | 2,3 | 1,8 | 2,1 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 5,7 | 8,1 | 9,7 | 11,3 | 6,9 | 9,9 | 11,7 | 13,6 | 8,1 | 11,7 | 13,8 | 16,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,9 | 47,0 | 48,1 | 49,1 | 48,5 | 50,7 | 51,8 | 52,9 | 51,7 | 54,2 | 55,3 | 56,5 |
| Скорость теплоносителя в калорифере КСк 2-5, м/сек | 0,74 | 0,88 | 0,96 | 1,04 | 0,82 | 0,98 | 1,06 | 1,15 | 0,89 | 1,06 | 1,15 | 1,22 |
| Тепловая мощность воздухонагревателя, кВт | 34 | 41 | 44 | 48 | 37 | 45 | 49 | 53 | 41 | 49 | 53 | 57 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,09 | 2,17 | 2,21 | 2,25 | 2,51 | 2,60 | 2,65 | 2,70 | 2,92 | 3,04 | 3,09 | 3,16 |
| Сопротивление по воздуху, Па | 16 | 17 | 18 | 19 | 23 | 24 | 25 | 26 | 30 | 32 | 33 | 35 |
| t воздуха на выходе из калорифера КСк 2-5, °С | 28 | 23 | 20 | 18 | 26 | 21 | 18 | 16 | 24 | 19 | 16 | 14 |
| Объем теплоносителя для нагрева, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 1,4 | 2,1 | 2,6 | 3,0 | 1,8 | 2,7 | 3,2 | 3,8 | 2,2 | 3,3 | 3,9 | 4,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,2 | 39,0 | 39,9 | 40,8 | 40,7 | 42,7 | 43,7 | 44,7 | 43,9 | 46,1 | 47,1 | 48,2 |
| Скорость горячей воды в трубках, м/сек | 0,37 | 0,45 | 0,50 | 0,54 | 0,42 | 0,51 | 0,56 | 0,61 | 0,46 | 0,56 | 0,61 | 0,67 |
| Тепловая производительность, кВт | 26 | 31 | 34 | 37 | 29 | 35 | 38 | 42 | 32 | 39 | 42 | 46 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,09 | 2,17 | 2,21 | 2,25 | 2,51 | 2,55 | 2,60 | 2,65 | 2,87 | 2,92 | 2,98 | 3,04 |
| Аэродинамическое сопротивление, Па | 16 | 17 | 18 | 19 | 23 | 24 | 25 | 25 | 29 | 30 | 31 | 32 |
| t воздуха на выходе из калорифера КСк 2-5, °С | 30 | 25 | 23 | 21 | 28 | 26 | 23 | 21 | 29 | 27 | 24 | 21 |
| Расход теплоносителя, м³/ч | 1,6 | 1,9 | 2,1 | 2,3 | 1,8 | 2,0 | 2,2 | 2,4 | 1,8 | 2,0 | 2,2 | 2,4 |
| Сопротивление по воде, кПа | 6,6 | 9,9 | 11,8 | 14,0 | 8,5 | 10,3 | 12,6 | 15,0 | 8,3 | 10,3 | 12,6 | 15,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,5 | 44,6 | 45,6 | 46,6 | 46,5 | 47,6 | 48,8 | 49,9 | 48,9 | 50,2 | 51,4 | 52,7 |
| Скорость теплоносителя в трубках, м/сек | 0,80 | 0,98 | 1,06 | 1,16 | 0,90 | 1,00 | 1,10 | 1,20 | 0,89 | 1,00 | 1,10 | 1,20 |
| Тепловой поток, кВт | 28 | 34 | 37 | 40 | 31 | 35 | 38 | 41 | 31 | 34 | 38 | 42 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,67 | 1,73 | 1,77 | 1,80 | 2,09 | 2,17 | 2,21 | 2,25 | 2,51 | 2,60 | 2,65 | 2,70 |
| Аэродинамическое сопротивление, Па | 11 | 12 | 12 | 13 | 16 | 17 | 18 | 19 | 23 | 24 | 25 | 26 |
| Температура выходящего воздуха, °С | 27 | 22 | 20 | 18 | 25 | 20 | 17 | 15 | 23 | 18 | 15 | 13 |
| Расход теплоносителя, м³/ч | 0,7 | 0,9 | 1,0 | 1,1 | 0,8 | 1,0 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,9 | 2,3 | 2,8 | 1,6 | 2,5 | 3,1 | 3,7 | 2,1 | 3,2 | 3,9 | 4,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,7 | 35,5 | 36,3 | 37,2 | 37,6 | 39,6 | 40,6 | 41,5 | 41,1 | 43,3 | 44,4 | 45,4 |
| Скорость теплоносителя, м/сек | 0,35 | 0,43 | 0,47 | 0,52 | 0,40 | 0,49 | 0,55 | 0,60 | 0,45 | 0,56 | 0,61 | 0,67 |
| Тепловая мощность калорифера КСк 2-5, кВт | 20 | 25 | 27 | 30 | 23 | 29 | 32 | 34 | 26 | 32 | 35 | 39 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-5 и Четырехрядный воздухонагреватель КСк 4-5. Расчет произведен для температурных значений входящего воздуха до -30 градусов.
Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 5

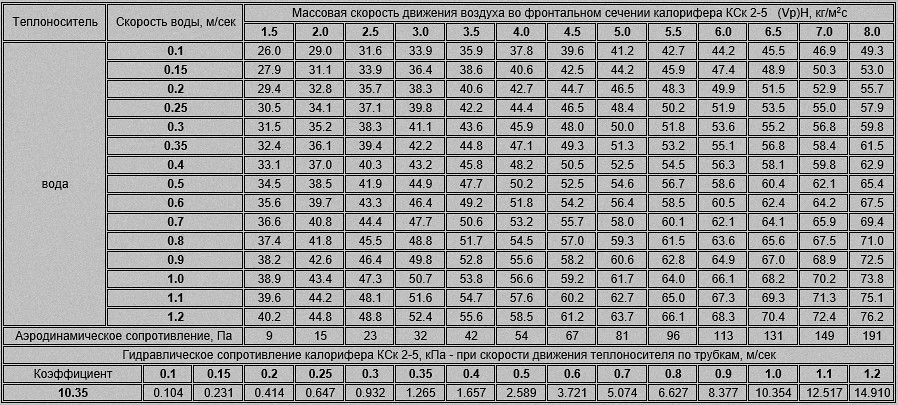

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-5 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
