Калорифер КСк 4-5

Производство и сфера назначения водяного калорифера КСк 4-5

Калорифер КСк 4-5 водяной с алюминиевым спирально-накатным оребрением теплоотдающих элементов предназначен для нагрева воздуха в системах отопления, вентиляции, кондиционирования воздуха, сушки различных материалов. Производство калориферов КСк 4 5 02ХЛ3 осуществляется согласно теплотехническим, аэродинамическим и гидравлическим характеристикам по ТУ 4863-002-55613706-02 с проверкой каждого воздухонагревателя на герметичность и прочность. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: механические цеха, производственные мастерские, фермы и т. д.

Комплектация и технические характеристики калорифера КСк 4-5

Калорифер КСк 4-5 в конструктивном отношении представляет собой металлический теплообменный блок с автономным гидравлическим трактом, включающим в себя: трубные доски с фиксированными нагревательными трубками, коллекторами с перегородками и патрубками. Изготовление теплоотдающих элементов производится из металлической электросварной трубы по ГОСТ 10704-91 диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм.

Схема основных элементов воздухонагревателя КСк

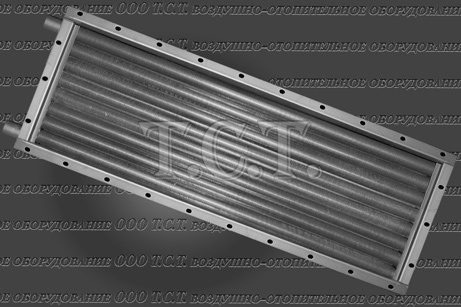

Воздухонагреватель КСк 4-5

Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов. Трубки расположены в шахматном порядке. Ходов по теплоносителю – четыре.

Основные технические характеристики водяного воздухонагревателя КСк 4-5-02-ХЛ3
Производительность по воздуху, м³/ч Производительность по теплу, кВт Площадь поверхности теплообмена, м² Масса, кг
5000 120 28.8 59

Вес (масса) не более - 59 кг. Вместимость воздухонагревателя КСк 4-5 – 7.0 литра. Площадь поверхности теплообмена – 28.8 м². Тепловая мощность - 120 кВт. Производительность калорифера по воздуху - 5000 м³/ч. Габариты по контуру - 1227 х 450 х 180 мм. Количество теплонесущих элементов – 34 шт. Длина металлической трубки – 1169 мм. Длина накатного алюминиевого оребрения – 1129 мм. Диаметр патрубков для подачи - возврата теплоносителя – 32 мм.

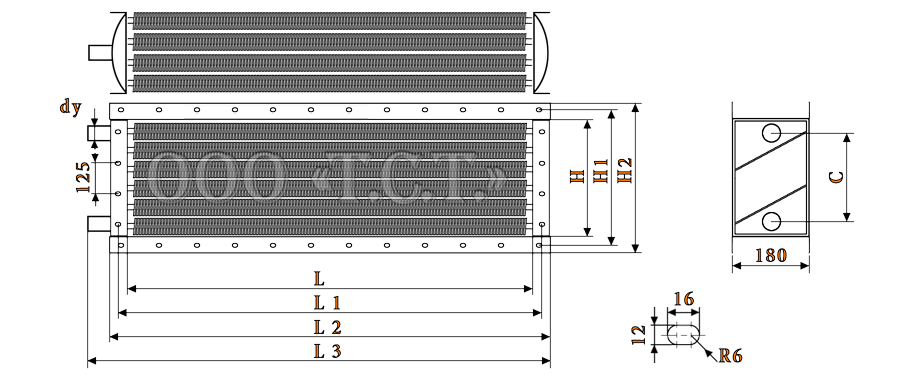

Габаритные и присоединительные размеры калорифера КСк 4-5

Габаритные и присоединительные размеры калорифера КСк 4-5
Габаритные и присоединительные размеры оребренного теплообменника КСк 4-5, мм
L L 1 L 2 L 3 H H 1 H 2 C dy
1155 1203 1227 1275 378 426 450 305 32

Габаритные размеры теплообменника КСк 4 5: L - 1155 мм (длина трубок до решеток - внутренняя длина отопительного модуля), L1 - 1203 мм (расстояние между монтажными отверстиями), L2 - 1227 мм (полная длина водяного теплообменника - без патрубков), L3 - 1275 мм (полная длина КСк 4 5 - с патрубками), H - 378 мм (внутренняя ширина воздухонагревателя), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина воздухоподогревателя), С - 305 мм (расстояние между патрубками калорифера КСк 4 5 - по центру).

Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-5

Технические данные калорифера КСк 4-5 для расчета и подбора Площадь, м²
Число ходов по внутреннему теплоносителю Число рядов Длина теплоотдающего элемента (в свету), м фронтального сечения поверхности теплообмена сечения коллектора сечения патрубка живого сечения для прохода теплоносителя
4 4 1.155 0.430 28.8 0.00224 0.00101 0.00113

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 5 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2500 до 9000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С 150/70
Объем нагреваемого воздуха, м³/ч 5000 8000 9000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в фронтальном сечении, кг/м²•с 4,18 4,34 4,51 4,69 6,68 6,94 7,21 7,51 7,52 7,81 8,12 8,45
Аэродинамическое сопротивление, Па 119 127 136 147 281 300 323 347 348 373 400 431
t воздуха на выходе из воздухонагревателя, °С 50 45 41 36 44 38 33 27 42 37 31 25
Расход теплоносителя, м³/ч 1,0 1,2 1,3 1,5 1,4 1,6 1,9 2,1 1,6 1,8 2,0 2,3
Гидравлическое сопротивление, кПа 0,8 1,1 1,5 1,9 1,7 2,2 2,9 3,7 2,0 2,6 3,4 4,4
Коэффициент теплопередачи, Вт/(м²•°C) 41,9 43,6 45,4 47,2 55,8 58,1 60,5 62,9 60,0 62,5 65,0 67,6
Скорость теплоносителя в калорифере КСк 4-5, м/сек 0,26 0,30 0,34 0,39 0,37 0,42 0,48 0,54 0,40 0,46 0,52 0,59
Производительность по теплу, кВт 92 105 120 135 129 148 168 189 140 160 182 205
Температурный график теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 5000 6300 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в фронтальном сечении, кг/м²•с 4,18 4,34 4,51 4,69 5,26 5,46 5,68 5,91 6,68 6,94 7,21 7,51
Аэродинамическое сопротивление, Па 119 127 136 147 181 194 208 224 281 300 323 347
t воздуха на выходе из теплообменника, °С 48 43 38 33 45 40 35 29 42 36 31 25
Расход теплоносителя, м³/ч 1,3 1,5 1,7 1,9 1,5 1,8 2,0 2,3 1,8 2,1 2,4 2,7
Гидравлическое сопротивление, кПа 1,4 1,8 2,3 3,0 1,8 2,5 3,2 4,2 2,6 3,5 4,6 5,9
Коэффициент теплопередачи, Вт/(м²•°C) 43,4 45,2 47,1 49,0 49,9 52,0 54,2 56,4 57,8 60,2 62,7 65,3
Скорость теплоносителя, м/сек 0,33 0,38 0,43 0,49 0,39 0,45 0,51 0,58 0,46 0,53 0,61 0,69
Производительность по теплу калорифера КСк 4-5, кВт 87 101 115 130 103 119 136 154 123 141 161 183
Температурный режим воды на входе и выходе, °С 115/70
Объем нагреваемого воздуха, м³/ч 4000 5000 6300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в фронтальном сечении, кг/м²•с 3,34 3,47 3,61 3,75 4,18 4,34 4,51 4,69 5,26 5,46 5,68 5,91
Аэродинамическое сопротивление, Па 79 84 91 97 119 127 136 147 181 194 208 224
t воздуха на выходе из воздухоподогревателя, °С 49 44 40 36 46 41 37 32 43 38 33 28
Расход теплоносителя в калорифере КСк 4-5, м³/ч 1,4 1,6 1,9 2,1 1,7 1,9 2,2 2,5 2,0 2,3 2,6 2,9
Гидравлическое сопротивление, кПа 1,6 2,0 2,7 3,5 2,1 2,9 3,8 4,9 3,0 4,1 5,3 6,9
Коэффициент теплопередачи, Вт/(м²•°C) 39,3 40,9 42,7 44,4 45,0 47,0 48,9 51,0 51,9 54,1 56,4 58,7
Скорость теплоносителя, м/сек 0,35 0,41 0,47 0,53 0,41 0,48 0,55 0,63 0,49 0,57 0,65 0,74
Тепловой поток, кВт 71 83 95 108 84 98 112 127 100 115 132 150
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 3600 4400 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в фронтальном сечении, кг/м²•с 3,01 3,12 3,25 3,38 3,68 3,82 3,97 4,13 4,18 4,34 4,51 4,69
Аэродинамическое сопротивление КСк 4-5, Па 65 70 75 80 94 100 108 116 119 127 136 147
Температура воздуха на выходе из калорифера, °С 49 45 41 36 46 42 38 33 45 40 36 31
Расход горячей воды, м³/ч 1,6 1,9 2,2 2,5 1,9 2,2 2,5 2,9 2,1 2,4 2,8 3,1
Гидравлическое сопротивление, кПа 2,0 2,7 3,7 4,8 2,7 3,7 4,9 6,5 3,3 4,5 6,0 7,8
Коэффициент теплопередачи, Вт/(м²•°C) 38,1 39,7 41,5 43,2 43,1 45,0 46,9 48,9 46,6 48,7 50,8 52,9
Скорость теплоносителя в трубках, м/сек 0,40 0,47 0,54 0,62 0,47 0,55 0,63 0,72 0,52 0,60 0,69 0,79
Тепловая мощность, кВт 64 75 86 98 75 87 100 114 82 96 110 126
Температура воды на входе и выходе из нагревателя, °С 95/70
Объем нагреваемого воздуха, м³/ч 2800 3200 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Массовая скорость воздуха в потоке, кг/м²•с 2,34 2,43 2,52 2,63 2,67 2,78 2,88 3,00 3,34 3,47 3,61 3,75
Аэродинамическое сопротивление, Па 41 44 47 51 52 56 60 65 79 84 91 97
t воздуха на выходе из теплообменника, °С 51 47 44 40 49 46 42 38 47 43 39 34
Расход теплоносителя калорифером КСк 4-5, м³/ч 1,8 2,1 2,5 2,8 2,0 2,4 2,7 3,1 2,4 2,8 3,2 3,7
Гидравлическое сопротивление, кПа 2,6 3,5 4,7 6,2 3,2 4,3 5,8 7,6 4,4 6,1 8,2 10,7
Коэффициент теплопередачи, Вт/(м²•°C) 34,2 35,8 37,3 38,9 37,2 38,9 40,6 42,3 42,7 44,6 46,5 48,5
Скорость теплоносителя, м/сек 0,45 0,53 0,61 0,70 0,50 0,59 0,68 0,78 0,60 0,70 0,81 0,93
Производительность по теплу, кВт 52 61 70 81 58 67 78 89 68 80 92 106
Отопительный график горячей воды, °С 95/60
Объем нагнетаемого в калорифер КCк4-5 воздуха, м³/ч 5000 6000 7000
Температура входящего холодного воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в фронтальном сечении, кг/м²•с 4,18 4,34 4,51 4,69 5,01 5,20 5,41 5,63 5,85 6,07 6,31 6,57
Аэродинамические потери, Па 119 127 136 147 166 177 190 205 220 235 253 272
Температура выходящего нагретого воздуха, °С 39 34 30 25 37 32 27 23 35 30 25 20
Объем используемого теплоносителя, м³/ч 1,8 2,1 2,4 2,8 2,1 2,4 2,8 3,2 2,3 2,6 3,1 3,6
Гидравлические потери, кПа 2,4 3,4 4,7 6,3 3,2 4,5 6,1 8,2 4,0 5,7 7,7 10,2
Коэффициент теплопередачи, Вт/(м²•°C) 45,5 47,6 49,8 52,0 50,9 53,3 55,7 58,1 55,9 58,5 61,2 63,8
Скорость теплоносителя, м/сек 0,44 0,52 0,61 0,71 0,51 0,60 0,71 0,81 0,57 0,67 0,79 0,91
Тепловая мощность воздухонагревателя, кВт 71 84 98 113 81 96 112 130 91 108 126 145
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 3000 3500 4100
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в набегающем потоке, кг/м²•с 2,51 2,60 2,70 2,82 2,92 3,04 3,16 3,28 3,43 3,56 3,70 3,85
Воздушное сопротивление калорифера КСк 4 5, Па 46 50 53 58 62 66 71 76 82 88 95 102
t нагретого воздуха на выходе из теплообменника, °С 47 43 39 35 45 41 37 33 43 39 35 31
Расход теплоносителя, м³/ч 1,8 2,1 2,5 2,8 2,0 2,4 2,8 3,2 2,3 2,7 3,1 3,6
Сопротивление по воде, кПа 2,4 3,4 4,6 6,2 3,1 4,4 5,9 7,8 4,0 5,5 7,5 9,9
Коэффициент теплопередачи, Вт/(м²•°C) 35,3 37,0 38,6 40,3 38,9 40,7 42,4 44,3 42,8 44,8 46,8 48,8
Скорость теплоносителя в трубках, м/сек 0,44 0,52 0,61 0,70 0,50 0,59 0,69 0,79 0,56 0,66 0,77 0,89
Производительность по теплу, кВт 51 60 70 81 58 68 79 91 65 76 89 102
График подачи и отвода теплоносителя, °С 90/55
Объем обогреваемого воздуха, м³/ч 5000 6000 7500
Температура подаваемого в калорифер воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Массовая скорость воздуха в потоке, кг/м²•с 4,18 4,34 4,51 4,69 5,01 5,20 5,41 5,63 6,27 6,50 6,76 7,04
Воздушное сопротивление, Па 119 127 136 147 166 177 190 205 249 267 287 309
Температура воздуха на выходе из КСк 4-5, °С 36 31 27 23 34 30 25 20 32 27 22 17
Объем потребляемого теплоносителя, м³/ч 1,7 2,0 2,3 2,7 1,9 2,3 2,7 3,1 2,2 2,6 3,1 3,6
Гидравлические потери калорифера КСк 4-5, кПа 2,1 3,0 4,1 5,6 2,7 3,9 5,4 7,3 3,7 5,4 7,4 10,1
Коэффициент теплопередачи, Вт/(м²•°C) 44,9 47,1 49,2 51,5 50,2 52,6 55,1 57,5 57,6 60,4 63,1 66,0
Скорость теплоносителя, м/сек 0,41 0,49 0,57 0,67 0,47 0,56 0,66 0,76 0,55 0,66 0,77 0,90
Тепловая производительность, кВт 66 79 93 107 75 90 106 123 88 106 124 144
Температура теплоносителя на входе и выходе, °С 80/60
Объем подаваемого воздуха, м³/ч 2900 3400 3900
Температура входящего в калорифер воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в набегающем потоке, кг/м²•с 2,42 2,51 2,61 2,72 2,84 2,95 3,07 3,19 3,26 3,38 3,52 3,66
Аэродинамическое сопротивление, Па 44 47 50 54 58 63 67 72 75 81 86 93
t воздуха на выходе из воздухоподогревателя, °С 43 40 36 32 41 38 34 30 40 36 32 28
Расход теплоносителя, м³/ч 2,0 2,4 2,8 3,2 2,3 2,7 3,2 3,7 2,5 3,0 3,5 4,1
Гидравлическое сопротивление, кПа 3,0 4,3 6,0 8,0 3,9 5,5 7,7 10,4 4,8 6,9 9,5 12,7
Коэффициент теплопередачи, Вт/(м²•°C) 35,3 37,0 38,7 40,4 39,0 40,8 42,7 44,6 42,4 44,5 46,5 48,6
Скорость теплоносителя в калорифере КСк 4-5, м/сек 0,49 0,59 0,69 0,80 0,56 0,67 0,78 0,91 0,62 0,74 0,87 1,01
Тепловая мощность воздухонагревателя, кВт 46 55 64 74 52 62 72 84 57 68 80 93
Температурный режим воды на входе и выходе, °С 80/50
Объем подаваемого в теплообменник воздуха, м³/ч 4600 5000 5300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Массовая скорость воздуха в потоке, кг/м²•с 3,84 3,99 4,15 4,32 4,18 4,34 4,51 4,69 4,43 4,60 4,78 4,97
Сопротивление по воздуху, Па 102 109 117 126 119 127 136 147 132 141 152 163
t воздуха на выходе из калорифера КСк 4-5, °С 33 29 24 20 32 28 24 19 32 27 23 18
Объем теплоносителя для нагрева, м³/ч 1,7 2,0 2,4 2,7 1,8 2,1 2,5 2,9 1,8 2,2 2,6 3,1
Гидравлическое сопротивление, кПа 2,0 3,0 4,2 5,8 2,3 3,4 4,8 6,5 2,5 3,7 5,2 7,2
Коэффициент теплопередачи, Вт/(м²•°C) 43,0 45,2 47,4 49,5 45,3 47,5 49,8 52,1 46,9 49,3 51,6 54,0
Скорость горячей воды в трубках, м/сек 0,40 0,49 0,58 0,68 0,43 0,52 0,62 0,72 0,45 0,54 0,65 0,76
Тепловая производительность, кВт 56 68 81 95 60 72 86 101 62 75 90 105
Температурный график теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 2500 2800 3100
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Скорость воздуха в фронтальном сечении, кг/м²•с 2,09 2,17 2,25 2,35 2,34 2,43 2,52 2,63 2,59 2,69 2,79 2,91
Аэродинамическое сопротивление, Па 33 36 38 41 41 44 47 51 49 53 57 61
t воздуха на выходе из калорифера КСк 4-5, °С 40 37 34 31 39 36 33 29 38 35 32 28
Расход теплоносителя, м³/ч 2,2 2,6 3,1 3,6 2,4 2,8 3,4 4,0 2,6 3,1 3,7 4,3
Сопротивление по воде, кПа 3,5 5,1 7,3 10,0 4,2 6,2 8,8 12,0 4,9 7,3 10,2 14,2
Коэффициент теплопередачи, Вт/(м²•°C) 33,2 34,8 36,5 38,2 35,6 37,4 39,2 41,0 37,9 39,9 41,8 43,7
Скорость теплоносителя в трубках, м/сек 0,53 0,64 0,76 0,89 0,58 0,70 0,84 0,98 0,63 0,76 0,90 1,07
Тепловой поток, кВт 37 45 53 63 41 49 58 68 44 53 63 74
Температура теплоносителя на входе и выходе, °С 70/45
Объем нагреваемого холодного воздуха, м³/ч 3500 4000 4500
Температура входящего в калорифер воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Массовая скорость воздуха в потоке, кг/м²•с 2,92 3,04 3,16 3,28 3,34 3,47 3,61 3,75 3,76 3,90 4,06 4,22
Аэродинамическое сопротивление, Па 62 66 71 76 79 84 91 97 98 105 112 121
Температура выходящего воздуха, °С 32 28 24 20 31 27 23 19 30 26 22 17
Расход теплоносителя, м³/ч 1,5 1,8 2,1 2,5 1,6 2,0 2,4 2,8 1,7 2,1 2,6 3,0
Гидравлическое сопротивление, кПа 1,6 2,3 3,4 4,7 1,9 2,8 4,1 5,8 2,2 3,4 5,0 6,9
Коэффициент теплопередачи, Вт/(м²•°C) 36,7 38,7 40,6 42,6 39,8 42,0 44,1 46,2 42,8 45,1 47,4 49,7
Скорость теплоносителя, м/сек 0,35 0,43 0,52 0,62 0,38 0,48 0,58 0,68 0,42 0,52 0,63 0,74
Тепловая мощность калорифера КСк 4-5, кВт 41 50 61 72 45 56 67 80 49 61 73 87

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных воздухонагревателей КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-5 и Двухрядный калорифер КСк 2-5. Расчет для температурных значений ниже -30 градусов произведен с четырехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 5

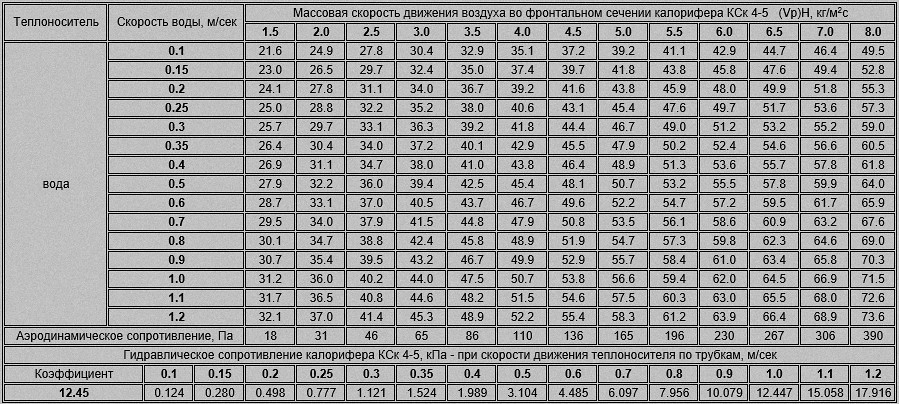

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-5 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха четырехрядного калорифера КСк 4-5
