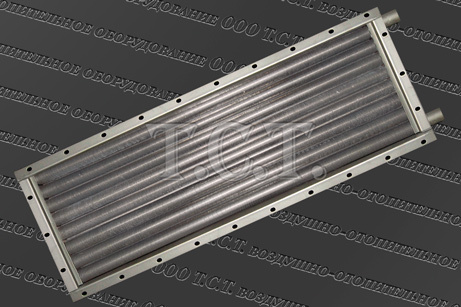

Калорифер КСк 3-5
Производство и сфера применения водяного калорифера КСк 3-5
Калорифер КСк 3-5 водяной предназначен для воздушного обогрева и вентиляции зданий и сооружений в различных отраслях промышленности, производственных и складских помещений. Производство калорифера типа 3-5-02-ХЛ3 соответствует техническим условиям ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на герметичность и прочность. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: автомастерские и автосалоны, гаражи, промышленные цеха и т. д.
Конструкция и технические характеристики калорифера КСк 3-5
Калорифер КСк 3-5 состоит из корпуса, распределительных крышек, теплоотдающих элементов, патрубков для подачи горячего и вывода охлажденного теплоносителя, съемных боковин. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения.
Теплоноситель - горячая, перегретая вода. Три ряда теплоотдающих элементов с шахматным расположением по ходу воздушного потока. Количество ходов по теплоносителю – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 3-5-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 5000 | 103 | 22.1 | 48 |
Тепловая мощность - 103 кВт. Вес (масса) калорифера (не более) - 48 кг. Площадь поверхности теплообмена – 22.1 м². Производительность по воздуху - 5000 м³/ч. Емкость (объем) воздухонагревателя КСк 3-5 – 5.3 литра. Габариты по контуру - 1227 х 450 х 180 мм. Полное количество теплопередающих трубок – 26 шт. Общая длина трубки – 1169 мм. Длина накатного алюминиевого оребрения – 1129 мм. Диаметр штуцеров или патрубков для подвода-отвода теплоносителя – 32 мм.

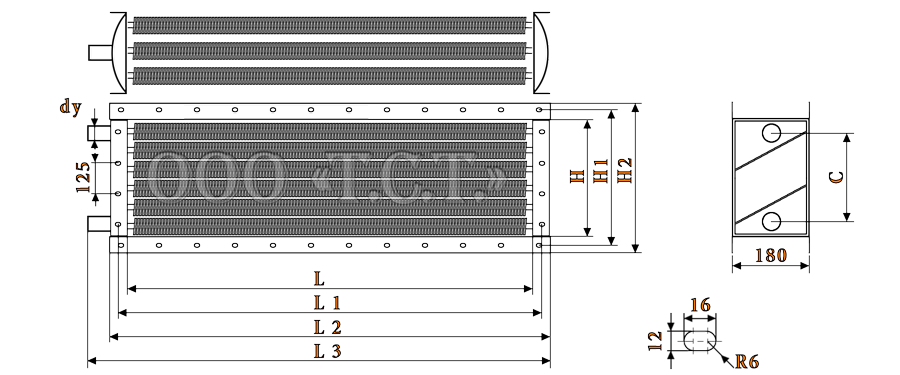

Габаритные и присоединительные размеры калорифера КСк 3-5
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-5, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1275 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры водяного теплообменника КСк 3 5: L - 1155 мм (длина трубок до решеток - внутренняя длина воздухоподогревателя), L1 - 1203 мм (расстояние между монтажными отверстиями), L2 - 1227 мм (полная длина отопительного прибора - без патрубков), L3 - 1275 мм (полная длина теплообменника - с патрубками), H - 378 мм (внутренняя ширина нагревателя КСк 3 5), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина КСк 3 5), С - 305 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-5
| Технические данные калорифера КСк 3-5 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 3 | 1.155 | 0.430 | 22.1 | 0.00164 | 0.00101 | 0.00086 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 5 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2500 до 9000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,18 | 4,34 | 4,51 | 4,69 | 6,68 | 6,94 | 7,21 | 7,51 | 7,52 | 7,81 | 8,12 | 8,45 |
| Аэродинамическое сопротивление, Па | 83 | 89 | 95 | 103 | 196 | 210 | 226 | 243 | 244 | 261 | 280 | 302 |
| t воздуха на выходе из воздухонагревателя, °С | 43 | 38 | 32 | 26 | 37 | 30 | 24 | 18 | 35 | 29 | 22 | 16 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,2 | 1,3 | 1,2 | 1,4 | 1,6 | 1,7 | 1,3 | 1,5 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,4 | 1,8 | 2,3 | 2,0 | 2,6 | 3,4 | 4,3 | 2,3 | 3,0 | 3,9 | 5,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,7 | 46,5 | 48,3 | 50,2 | 57,8 | 60,1 | 62,5 | 64,9 | 61,7 | 64,1 | 66,6 | 69,1 |
| Скорость теплоносителя в калорифере КСк 3-5, м/сек | 0,30 | 0,34 | 0,39 | 0,44 | 0,41 | 0,47 | 0,53 | 0,60 | 0,44 | 0,50 | 0,57 | 0,64 |
| Производительность по теплу, кВт | 80 | 91 | 103 | 116 | 108 | 124 | 140 | 158 | 116 | 133 | 151 | 170 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,18 | 4,34 | 4,51 | 4,69 | 5,26 | 5,46 | 5,68 | 5,91 | 6,68 | 6,94 | 7,21 | 7,51 |
| Аэродинамическое сопротивление, Па | 83 | 89 | 95 | 103 | 127 | 136 | 146 | 157 | 196 | 210 | 226 | 243 |
| t воздуха на выходе из теплообменника, °С | 41 | 36 | 30 | 25 | 38 | 32 | 26 | 20 | 35 | 29 | 23 | 17 |
| Расход теплоносителя, м³/ч | 1,1 | 1,3 | 1,5 | 1,7 | 1,3 | 1,5 | 1,7 | 1,9 | 1,5 | 1,7 | 2,0 | 2,2 |
| Гидравлическое сопротивление, кПа | 1,6 | 2,2 | 2,9 | 3,7 | 2,2 | 3,0 | 3,9 | 5,0 | 3,1 | 4,1 | 5,3 | 6,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,4 | 48,3 | 50,2 | 52,2 | 52,6 | 54,8 | 57,0 | 59,2 | 60,0 | 62,4 | 64,9 | 67,5 |
| Скорость теплоносителя, м/сек | 0,37 | 0,43 | 0,49 | 0,56 | 0,43 | 0,50 | 0,57 | 0,65 | 0,51 | 0,58 | 0,67 | 0,75 |
| Производительность по теплу калорифера КСк 3-5, кВт | 76 | 87 | 100 | 113 | 88 | 102 | 116 | 131 | 103 | 119 | 135 | 153 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,34 | 3,47 | 3,61 | 3,75 | 4,18 | 4,34 | 4,51 | 4,69 | 5,26 | 5,46 | 5,68 | 5,91 |
| Аэродинамическое сопротивление, Па | 55 | 59 | 63 | 68 | 83 | 89 | 95 | 103 | 127 | 136 | 146 | 157 |
| t воздуха на выходе из воздухоподогревателя, °С | 43 | 38 | 33 | 28 | 40 | 34 | 29 | 24 | 37 | 31 | 25 | 20 |
| Расход теплоносителя в калорифере КСк 3-5, м³/ч | 1,3 | 1,4 | 1,7 | 1,9 | 1,5 | 1,7 | 1,9 | 2,2 | 1,7 | 1,9 | 2,2 | 2,5 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,7 | 3,5 | 4,5 | 2,7 | 3,6 | 4,7 | 6,1 | 3,7 | 4,9 | 6,5 | 8,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,7 | 44,5 | 46,3 | 48,1 | 48,3 | 50,3 | 52,3 | 54,4 | 54,8 | 57,1 | 59,4 | 61,8 |
| Скорость теплоносителя, м/сек | 0,41 | 0,47 | 0,54 | 0,62 | 0,47 | 0,55 | 0,63 | 0,72 | 0,55 | 0,64 | 0,73 | 0,83 |
| Тепловой поток, кВт | 63 | 73 | 84 | 95 | 73 | 85 | 97 | 110 | 85 | 99 | 113 | 129 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3600 | 4400 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,01 | 3,12 | 3,25 | 3,38 | 3,68 | 3,82 | 3,97 | 4,13 | 4,18 | 4,34 | 4,51 | 4,69 |
| Аэродинамическое сопротивление КСк 3-5, Па | 45 | 49 | 52 | 56 | 66 | 70 | 75 | 81 | 83 | 89 | 95 | 103 |
| Температура воздуха на выходе из калорифера, °С | 43 | 39 | 34 | 29 | 41 | 36 | 31 | 25 | 39 | 34 | 28 | 23 |
| Расход горячей воды, м³/ч | 1,5 | 1,7 | 1,9 | 2,2 | 1,7 | 1,9 | 2,2 | 2,5 | 1,8 | 2,1 | 2,4 | 2,7 |
| Гидравлическое сопротивление, кПа | 2,7 | 3,6 | 4,8 | 6,3 | 3,5 | 4,8 | 6,4 | 8,3 | 4,2 | 5,7 | 7,6 | 9,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,8 | 43,6 | 45,4 | 47,2 | 46,7 | 48,7 | 50,7 | 52,8 | 50,1 | 52,3 | 54,4 | 56,6 |
| Скорость теплоносителя в трубках, м/сек | 0,47 | 0,55 | 0,63 | 0,72 | 0,54 | 0,63 | 0,73 | 0,83 | 0,59 | 0,69 | 0,79 | 0,91 |
| Тепловая мощность, кВт | 57 | 67 | 77 | 87 | 66 | 77 | 88 | 100 | 72 | 83 | 96 | 109 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,34 | 2,43 | 2,52 | 2,63 | 2,67 | 2,78 | 2,88 | 3,00 | 3,34 | 3,47 | 3,61 | 3,75 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 33 | 36 | 37 | 39 | 42 | 45 | 55 | 59 | 63 | 68 |
| t воздуха на выходе из теплообменника, °С | 46 | 42 | 38 | 33 | 44 | 40 | 35 | 31 | 41 | 37 | 32 | 27 |
| Расход теплоносителя калорифером КСк 3-5, м³/ч | 1,7 | 1,9 | 2,2 | 2,6 | 1,8 | 2,1 | 2,5 | 2,8 | 2,1 | 2,5 | 2,9 | 3,3 |
| Гидравлическое сопротивление, кПа | 3,5 | 4,8 | 6,5 | 8,4 | 4,3 | 5,8 | 7,8 | 10,3 | 5,8 | 8,0 | 10,7 | 14,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,3 | 40,0 | 41,7 | 43,4 | 41,3 | 43,1 | 44,9 | 46,7 | 46,7 | 48,7 | 50,8 | 52,9 |
| Скорость теплоносителя, м/сек | 0,54 | 0,63 | 0,73 | 0,84 | 0,60 | 0,70 | 0,81 | 0,92 | 0,70 | 0,81 | 0,95 | 1,08 |
| Производительность по теплу, кВт | 47 | 55 | 64 | 73 | 52 | 61 | 70 | 80 | 61 | 71 | 82 | 94 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-5 воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,18 | 4,34 | 4,51 | 4,69 | 5,01 | 5,20 | 5,41 | 5,63 | 5,85 | 6,07 | 6,31 | 6,57 |
| Аэродинамические потери, Па | 83 | 89 | 95 | 103 | 116 | 124 | 133 | 143 | 154 | 165 | 177 | 190 |
| Температура выходящего нагретого воздуха, °С | 34 | 28 | 23 | 18 | 32 | 26 | 21 | 15 | 30 | 24 | 19 | 13 |
| Объем используемого теплоносителя, м³/ч | 1,6 | 1,9 | 2,2 | 2,5 | 1,8 | 2,1 | 2,4 | 2,8 | 1,9 | 2,3 | 2,7 | 3,1 |
| Гидравлические потери, кПа | 3,1 | 4,4 | 5,9 | 7,8 | 3,9 | 5,5 | 7,6 | 10,0 | 4,8 | 6,9 | 9,2 | 12,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,9 | 51,1 | 53,3 | 55,6 | 54,0 | 56,4 | 58,9 | 61,4 | 58,7 | 61,4 | 64,1 | 66,8 |
| Скорость теплоносителя, м/сек | 0,51 | 0,60 | 0,70 | 0,81 | 0,57 | 0,68 | 0,79 | 0,91 | 0,63 | 0,75 | 0,88 | 1,01 |
| Тепловая мощность воздухонагревателя, кВт | 62 | 74 | 86 | 99 | 70 | 83 | 97 | 111 | 77 | 92 | 107 | 123 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,51 | 2,60 | 2,70 | 2,82 | 2,92 | 3,04 | 3,16 | 3,28 | 3,43 | 3,56 | 3,70 | 3,85 |
| Воздушное сопротивление калорифера КСк 3 5, Па | 33 | 35 | 37 | 40 | 43 | 46 | 50 | 53 | 58 | 62 | 66 | 71 |
| t нагретого воздуха на выходе из теплообменника, °С | 42 | 38 | 33 | 29 | 40 | 35 | 31 | 26 | 38 | 33 | 28 | 24 |
| Расход теплоносителя, м³/ч | 1,6 | 1,9 | 2,2 | 2,6 | 1,8 | 2,1 | 2,5 | 2,9 | 2,0 | 2,4 | 2,8 | 3,2 |
| Сопротивление по воде, кПа | 3,3 | 4,7 | 6,3 | 8,4 | 4,1 | 5,8 | 7,8 | 10,4 | 5,2 | 7,2 | 9,8 | 13,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,3 | 41,1 | 42,9 | 44,7 | 42,8 | 44,8 | 46,7 | 48,7 | 46,8 | 48,9 | 51,0 | 53,1 |
| Скорость теплоносителя в трубках, м/сек | 0,53 | 0,62 | 0,72 | 0,83 | 0,59 | 0,69 | 0,81 | 0,93 | 0,66 | 0,77 | 0,90 | 1,04 |
| Производительность по теплу, кВт | 46 | 55 | 63 | 73 | 51 | 61 | 71 | 81 | 57 | 68 | 79 | 91 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 4,18 | 4,34 | 4,51 | 4,69 | 5,01 | 5,20 | 5,41 | 5,63 | 5,85 | 6,07 | 6,31 | 6,44 |
| Воздушное сопротивление, Па | 83 | 89 | 95 | 103 | 116 | 124 | 133 | 143 | 154 | 165 | 177 | 183 |
| Температура воздуха на выходе из КСк 3-5, °С | 31 | 26 | 21 | 16 | 29 | 24 | 18 | 13 | 28 | 22 | 16 | 13 |
| Объем потребляемого теплоносителя, м³/ч | 1,5 | 1,7 | 2,0 | 2,3 | 1,6 | 1,9 | 2,3 | 2,6 | 1,8 | 2,1 | 2,5 | 2,7 |
| Гидравлические потери калорифера КСк 3-5, кПа | 2,6 | 3,7 | 5,2 | 7,0 | 3,3 | 4,8 | 6,6 | 8,9 | 4,1 | 5,8 | 8,1 | 9,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,2 | 50,4 | 52,7 | 55,0 | 53,2 | 55,8 | 58,3 | 60,8 | 57,9 | 60,7 | 63,4 | 64,8 |
| Скорость теплоносителя, м/сек | 0,47 | 0,56 | 0,66 | 0,76 | 0,53 | 0,63 | 0,74 | 0,86 | 0,58 | 0,70 | 0,82 | 0,88 |
| Тепловая производительность, кВт | 57 | 68 | 80 | 93 | 65 | 77 | 91 | 105 | 71 | 85 | 100 | 108 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2900 | 3400 | 3900 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,42 | 2,51 | 2,61 | 2,72 | 2,84 | 2,95 | 3,07 | 3,19 | 3,26 | 3,38 | 3,52 | 3,66 |
| Аэродинамическое сопротивление, Па | 31 | 33 | 35 | 38 | 41 | 44 | 47 | 51 | 53 | 56 | 61 | 65 |
| t воздуха на выходе из воздухоподогревателя, °С | 39 | 35 | 31 | 26 | 37 | 33 | 28 | 24 | 35 | 31 | 26 | 22 |
| Расход теплоносителя, м³/ч | 1,8 | 2,2 | 2,5 | 3,0 | 2,0 | 2,4 | 2,8 | 3,3 | 2,3 | 2,7 | 3,1 | 3,6 |
| Гидравлическое сопротивление, кПа | 4,1 | 5,9 | 8,2 | 11,0 | 5,2 | 7,4 | 10,3 | 13,8 | 6,3 | 9,0 | 12,5 | 16,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,4 | 41,3 | 43,2 | 45,0 | 43,1 | 45,1 | 47,2 | 49,2 | 46,5 | 48,7 | 50,9 | 53,1 |
| Скорость теплоносителя в калорифере КСк 3-5, м/сек | 0,59 | 0,70 | 0,83 | 0,96 | 0,66 | 0,79 | 0,93 | 1,07 | 0,70 | 0,87 | 1,02 | 1,18 |
| Тепловая мощность воздухонагревателя, кВт | 41 | 50 | 58 | 67 | 46 | 55 | 65 | 75 | 51 | 61 | 72 | 83 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 4600 | 5000 | 5300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,84 | 3,99 | 4,15 | 4,32 | 4,18 | 4,34 | 4,51 | 4,69 | 4,43 | 4,60 | 4,78 | 4,87 |
| Сопротивление по воздуху, Па | 71 | 76 | 82 | 88 | 83 | 89 | 95 | 103 | 92 | 99 | 106 | 110 |
| t воздуха на выходе из калорифера КСк 3-5, °С | 29 | 24 | 19 | 14 | 28 | 23 | 18 | 13 | 27 | 22 | 17 | 14 |
| Объем теплоносителя для нагрева, м³/ч | 1,5 | 1,7 | 2,1 | 2,4 | 1,6 | 1,8 | 2,2 | 2,6 | 1,7 | 1,9 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 2,5 | 3,8 | 5,3 | 7,4 | 2,8 | 4,2 | 6,0 | 8,3 | 3,1 | 4,6 | 6,5 | 7,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,3 | 48,7 | 51,0 | 53,3 | 48,5 | 51,0 | 53,4 | 55,8 | 50,1 | 52,6 | 55,1 | 56,3 |
| Скорость горячей воды в трубках, м/сек | 0,46 | 0,56 | 0,67 | 0,78 | 0,49 | 0,59 | 0,71 | 0,83 | 0,51 | 0,62 | 0,73 | 0,80 |
| Тепловая производительность, кВт | 49 | 59 | 71 | 83 | 52 | 63 | 75 | 87 | 54 | 65 | 78 | 84 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,09 | 2,17 | 2,25 | 2,35 | 2,34 | 2,43 | 2,52 | 2,63 | 2,59 | 2,69 | 2,79 | 2,85 |
| Аэродинамическое сопротивление, Па | 23 | 25 | 27 | 29 | 29 | 31 | 33 | 36 | 35 | 37 | 40 | 41 |
| t воздуха на выходе из калорифера КСк 3-5, °С | 37 | 33 | 30 | 26 | 36 | 32 | 28 | 24 | 35 | 31 | 27 | 25 |
| Расход теплоносителя, м³/ч | 2,0 | 2,4 | 2,9 | 3,3 | 2,2 | 2,6 | 3,1 | 3,6 | 2,3 | 2,8 | 3,3 | 3,6 |
| Сопротивление по воде, кПа | 4,9 | 7,2 | 10,2 | 14,1 | 5,8 | 8,5 | 12,1 | 16,5 | 6,7 | 9,9 | 14,1 | 16,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,5 | 39,4 | 41,2 | 43,1 | 40,0 | 41,9 | 43,9 | 45,9 | 42,3 | 44,4 | 46,5 | 47,6 |
| Скорость теплоносителя в трубках, м/сек | 0,64 | 0,78 | 0,92 | 1,08 | 0,70 | 0,84 | 1,01 | 1,17 | 0,75 | 0,91 | 1,08 | 1,17 |
| Тепловой поток, кВт | 34 | 41 | 49 | 57 | 37 | 45 | 53 | 62 | 40 | 48 | 57 | 62 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,92 | 3,04 | 3,16 | 3,28 | 3,34 | 3,47 | 3,61 | 3,68 | 3,76 | 3,90 | 4,06 | 4,14 |
| Аэродинамическое сопротивление, Па | 43 | 46 | 50 | 53 | 55 | 59 | 63 | 66 | 68 | 73 | 79 | 82 |
| Температура выходящего воздуха, °С | 28 | 24 | 19 | 14 | 27 | 22 | 18 | 15 | 26 | 21 | 16 | 14 |
| Расход теплоносителя, м³/ч | 1,3 | 1,6 | 1,9 | 2,3 | 1,4 | 1,7 | 2,1 | 2,3 | 1,5 | 1,9 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 2,0 | 3,1 | 4,5 | 6,3 | 2,4 | 3,7 | 5,4 | 6,4 | 2,8 | 4,3 | 6,3 | 7,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,3 | 42,4 | 44,6 | 46,6 | 43,4 | 45,7 | 48,0 | 49,1 | 46,3 | 48,8 | 51,2 | 52,4 |
| Скорость теплоносителя, м/сек | 0,41 | 0,51 | 0,61 | 0,72 | 0,45 | 0,56 | 0,67 | 0,73 | 0,48 | 0,60 | 0,73 | 0,79 |
| Тепловая мощность калорифера КСк 3-5, кВт | 36 | 45 | 54 | 64 | 40 | 49 | 59 | 65 | 43 | 53 | 64 | 70 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-5. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-5. Расчет для температурных значений ниже -30 градусов произведен с трехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 5

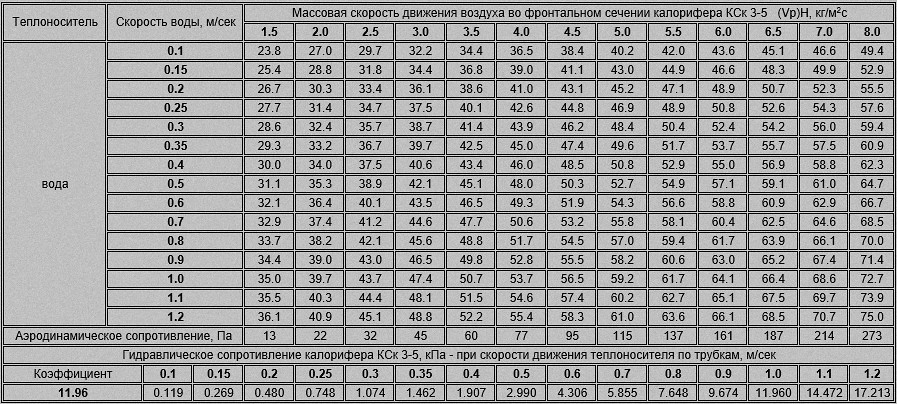

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-5 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
