Калорифер КСк 2-9
Производство и сфера назначения водяного калорифера КСк 2-9
Калорифер КСк 2-9 водяной предназначен для воздушного обогрева промышленных производственных и складских помещений, сушки различных материалов. Производство калориферов КСк 2-9-02-ХЛ3 осуществляется в соответствии с основными требованиями ТУ 4863-002-55613706-02 и комплекта соответствующей документации с гидравлическим испытанием каждого воздухонагревателя пробным давлением теплоносителя 1.5 МПа. Водяные теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-9
Калорифер КСк 2-9 конструктивно изготавливается в форме жесткого каркаса с теплоотдающей поверхностью. Каркас калорифера формируется из трубных решеток и боковых съемных щитков с монтажными отверстиями для крепления теплообменника к вентиляционной сети. Для подвода и отвода теплоносителя, в зависимости от комплектации, монтируются патрубки или штуцера. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-9-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 5000 | 76 | 15.3 | 39 |
Площадь поверхности теплообмена – 15.3 м². Производительность калорифера КСк 2-9 по воздуху - 5000 м³/ч. Тепловая мощность - 76 кВт. Вес (масса) не более - 39 кг. Вместимость (объем) воздухонагревателя – 4.3 литра. Габариты по контуру - 977 х 575 х 180 мм. Оребренные элементы (количество) – 23 шт. Общая длина теплонесущей трубки – 920 мм. Длина оребрения алюминием трубки – 880 мм. Диаметр патрубков либо штуцеров – 32 мм.

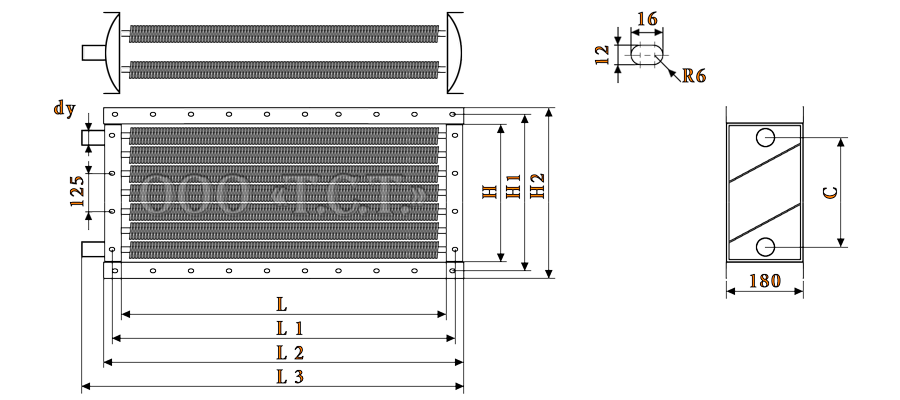

Габаритные и присоединительные размеры калорифера КСк 2-9
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-9, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 905 | 953 | 977 | 1025 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры теплообменника КСк 2 9: L - 905 мм (длина трубок до решеток - внутренняя длина воздухонагревателя), L1 - 953 мм (расстояние между монтажными отверстиями), L2 - 977 мм (полная длина калорифера КСк 2 9 - без патрубков), L3 - 1025 мм (полная длина воздухоподогревателя - с патрубками), H - 503 мм (внутренняя ширина водяного теплообменника), H 1 - 551 мм (расстояние между присоединительными отверстиями), H 2 - 575 мм (полная ширина отопительного модуля), С - 430 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-9
| Технические данные калорифера КСк 2-9 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 0.905 | 0.455 | 15.3 | 0.00152 | 0.00101 | 0.00076 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 9 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1800 до 6000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,16 | 3,28 | 3,34 | 3,41 | 3,94 | 4,10 | 4,18 | 4,26 | 4,74 | 4,92 | 5,01 | 5,11 |
| Аэродинамическое сопротивление, Па | 35 | 37 | 39 | 40 | 52 | 56 | 58 | 60 | 73 | 78 | 81 | 84 |
| t воздуха на выходе из воздухонагревателя, °С | 35 | 29 | 26 | 22 | 32 | 25 | 22 | 19 | 30 | 23 | 19 | 16 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,8 | 0,9 | 0,6 | 0,9 | 1,0 | 1,1 | 0,8 | 1,1 | 1,2 | 1,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,8 | 41,3 | 42,1 | 42,8 | 44,3 | 46,0 | 46,9 | 47,7 | 48,4 | 50,3 | 51,2 | 52,1 |
| Скорость теплоносителя в калорифере КСк 2-9, м/сек | 0,22 | 0,25 | 0,27 | 0,29 | 0,25 | 0,29 | 0,31 | 0,33 | 0,28 | 0,32 | 0,34 | 0,36 |
| Производительность по теплу, кВт | 52 | 59 | 63 | 67 | 59 | 68 | 72 | 76 | 66 | 75 | 80 | 85 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,37 | 2,46 | 2,51 | 2,56 | 3,16 | 3,28 | 3,34 | 3,41 | 3,94 | 4,10 | 4,18 | 4,26 |
| Аэродинамическое сопротивление, Па | 21 | 22 | 23 | 24 | 35 | 37 | 39 | 40 | 52 | 56 | 58 | 60 |
| t воздуха на выходе из теплообменника, °С | 38 | 32 | 29 | 26 | 34 | 27 | 24 | 21 | 31 | 24 | 21 | 17 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,2 | 1,4 | 1,0 | 1,4 | 1,6 | 1,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,9 | 37,3 | 38,0 | 38,8 | 41,3 | 43,0 | 43,8 | 44,6 | 46,0 | 47,9 | 48,8 | 49,7 |
| Скорость теплоносителя, м/сек | 0,23 | 0,27 | 0,28 | 0,30 | 0,27 | 0,32 | 0,34 | 0,36 | 0,31 | 0,36 | 0,39 | 0,41 |
| Производительность по теплу калорифера КСк 2-9, кВт | 42 | 48 | 51 | 55 | 50 | 57 | 61 | 65 | 56 | 65 | 69 | 74 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,97 | 2,05 | 2,09 | 2,13 | 2,76 | 2,87 | 2,92 | 2,98 | 3,55 | 3,69 | 3,76 | 3,83 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| t воздуха на выходе из воздухоподогревателя, °С | 39 | 34 | 31 | 28 | 34 | 28 | 25 | 22 | 31 | 25 | 21 | 18 |
| Расход теплоносителя в калорифере КСк 2-9, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,2 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,0 | 1,1 | 1,3 | 1,1 | 1,5 | 1,7 | 1,9 | 1,5 | 2,0 | 2,3 | 2,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,2 | 35,6 | 36,3 | 37,0 | 40,4 | 42,0 | 42,8 | 43,7 | 45,6 | 47,5 | 48,4 | 49,4 |
| Скорость теплоносителя, м/сек | 0,26 | 0,30 | 0,33 | 0,35 | 0,32 | 0,37 | 0,40 | 0,43 | 0,38 | 0,44 | 0,47 | 0,50 |
| Тепловой поток, кВт | 36 | 42 | 45 | 48 | 44 | 51 | 55 | 59 | 52 | 60 | 64 | 68 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,97 | 2,05 | 2,09 | 2,13 | 2,76 | 2,87 | 2,92 | 2,98 | 3,55 | 3,69 | 3,76 | 3,83 |
| Аэродинамическое сопротивление КСк 2-9, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 31 | 28 | 34 | 28 | 25 | 22 | 31 | 24 | 21 | 18 |
| Расход горячей воды, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,1 | 1,3 | 1,4 | 1,5 | 1,3 | 1,5 | 1,6 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,5 | 1,8 | 2,1 | 1,7 | 2,4 | 2,7 | 3,1 | 2,4 | 3,2 | 3,7 | 4,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,6 | 37,1 | 37,8 | 38,6 | 42,0 | 43,7 | 44,6 | 45,5 | 47,5 | 49,5 | 50,4 | 51,4 |
| Скорость теплоносителя в трубках, м/сек | 0,33 | 0,38 | 0,41 | 0,44 | 0,41 | 0,47 | 0,51 | 0,54 | 0,47 | 0,55 | 0,59 | 0,63 |
| Тепловая мощность, кВт | 35 | 41 | 44 | 47 | 44 | 51 | 54 | 58 | 51 | 59 | 63 | 68 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,97 | 2,05 | 2,09 | 2,13 | 2,76 | 2,87 | 2,92 | 2,98 | 3,55 | 3,69 | 3,76 | 3,83 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| t воздуха на выходе из теплообменника, °С | 38 | 33 | 30 | 28 | 34 | 28 | 25 | 22 | 30 | 24 | 21 | 18 |
| Расход теплоносителя калорифером КСк 2-9, м³/ч | 1,3 | 1,5 | 1,6 | 1,7 | 1,5 | 1,8 | 1,9 | 2,1 | 1,8 | 2,1 | 2,2 | 2,4 |
| Гидравлическое сопротивление, кПа | 2,2 | 3,0 | 3,4 | 4,0 | 3,3 | 4,6 | 5,3 | 6,1 | 4,5 | 6,2 | 7,2 | 8,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,6 | 39,2 | 40,0 | 40,9 | 44,4 | 46,3 | 47,3 | 48,2 | 50,2 | 52,4 | 53,5 | 54,5 |
| Скорость теплоносителя, м/сек | 0,45 | 0,53 | 0,57 | 0,61 | 0,56 | 0,66 | 0,71 | 0,76 | 0,65 | 0,76 | 0,82 | 0,88 |
| Производительность по теплу, кВт | 35 | 41 | 44 | 47 | 43 | 51 | 54 | 58 | 50 | 59 | 63 | 68 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-9 воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,97 | 2,05 | 2,09 | 2,13 | 2,76 | 2,87 | 2,92 | 2,98 | 3,55 | 3,69 | 3,76 | 3,83 |
| Аэродинамические потери, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| Температура выходящего нагретого воздуха, °С | 33 | 28 | 25 | 23 | 29 | 23 | 20 | 18 | 26 | 20 | 17 | 14 |
| Объем используемого теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлические потери, кПа | 0,9 | 1,2 | 1,4 | 1,6 | 1,3 | 1,8 | 2,1 | 2,4 | 1,7 | 2,4 | 2,8 | 3,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,7 | 36,2 | 37,0 | 37,7 | 40,9 | 42,7 | 43,6 | 44,5 | 46,2 | 48,3 | 49,3 | 50,3 |
| Скорость теплоносителя, м/сек | 0,28 | 0,33 | 0,36 | 0,39 | 0,35 | 0,41 | 0,44 | 0,48 | 0,40 | 0,48 | 0,52 | 0,56 |
| Тепловая мощность воздухонагревателя, кВт | 31 | 36 | 39 | 42 | 38 | 45 | 48 | 52 | 44 | 52 | 56 | 60 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,97 | 2,05 | 2,09 | 2,13 | 2,76 | 2,87 | 2,92 | 2,98 | 3,55 | 3,69 | 3,76 | 3,83 |
| Воздушное сопротивление калорифера КСк 2 9, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| t нагретого воздуха на выходе из теплообменника, °С | 35 | 30 | 28 | 25 | 31 | 25 | 22 | 20 | 28 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,7 | 1,8 | 1,9 | 1,7 | 1,9 | 2,1 | 2,3 |
| Сопротивление по воде, кПа | 1,9 | 2,6 | 3,0 | 3,5 | 2,8 | 4,0 | 4,6 | 5,4 | 3,9 | 5,4 | 6,3 | 7,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,1 | 38,8 | 39,6 | 40,4 | 43,8 | 45,8 | 46,7 | 47,7 | 49,5 | 51,7 | 52,8 | 53,9 |
| Скорость теплоносителя в трубках, м/сек | 0,42 | 0,50 | 0,53 | 0,58 | 0,52 | 0,61 | 0,66 | 0,71 | 0,60 | 0,71 | 0,77 | 0,83 |
| Производительность по теплу, кВт | 33 | 38 | 41 | 45 | 40 | 47 | 51 | 55 | 47 | 55 | 59 | 64 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2000 | 3000 | 4000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,58 | 1,64 | 1,67 | 1,70 | 2,37 | 2,46 | 2,51 | 2,56 | 3,16 | 3,28 | 3,34 | 3,41 |
| Воздушное сопротивление, Па | 10 | 10 | 11 | 11 | 21 | 22 | 23 | 24 | 35 | 37 | 39 | 40 |
| Температура воздуха на выходе из КСк 2-9, °С | 33 | 28 | 26 | 23 | 28 | 23 | 20 | 17 | 25 | 19 | 16 | 14 |
| Объем потребляемого теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлические потери калорифера КСк 2-9, кПа | 0,5 | 0,8 | 0,9 | 1,0 | 0,9 | 1,3 | 1,5 | 1,8 | 1,2 | 1,8 | 2,1 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 30,6 | 32,0 | 32,7 | 33,4 | 37,3 | 39,1 | 40,0 | 40,8 | 43,0 | 45,0 | 46,0 | 47,0 |
| Скорость теплоносителя, м/сек | 0,22 | 0,27 | 0,29 | 0,31 | 0,29 | 0,35 | 0,38 | 0,41 | 0,35 | 0,41 | 0,45 | 0,49 |
| Тепловая производительность, кВт | 25 | 29 | 32 | 34 | 32 | 38 | 41 | 44 | 38 | 45 | 49 | 53 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2000 | 3000 | 4000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,58 | 1,64 | 1,67 | 1,70 | 2,37 | 2,46 | 2,51 | 2,56 | 3,16 | 3,28 | 3,34 | 3,41 |
| Аэродинамическое сопротивление, Па | 10 | 10 | 11 | 11 | 21 | 22 | 23 | 24 | 35 | 37 | 39 | 40 |
| t воздуха на выходе из воздухоподогревателя, °С | 35 | 31 | 28 | 26 | 30 | 25 | 22 | 20 | 27 | 21 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,6 | 1,5 | 1,8 | 1,9 | 2,1 | 1,8 | 2,1 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,6 | 3,1 | 3,6 | 3,1 | 4,4 | 5,2 | 6,1 | 4,4 | 6,3 | 7,5 | 8,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,0 | 35,6 | 36,4 | 37,2 | 41,6 | 43,5 | 44,5 | 45,5 | 47,9 | 50,1 | 51,3 | 52,3 |
| Скорость теплоносителя в калорифере КСк 2-9, м/сек | 0,42 | 0,50 | 0,54 | 0,59 | 0,54 | 0,64 | 0,70 | 0,76 | 0,64 | 0,77 | 0,84 | 0,90 |
| Тепловая мощность воздухонагревателя, кВт | 26 | 31 | 34 | 36 | 34 | 40 | 44 | 47 | 40 | 48 | 52 | 56 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2000 | 2800 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,58 | 1,64 | 1,67 | 1,70 | 2,21 | 2,29 | 2,34 | 2,39 | 2,76 | 2,87 | 2,92 | 2,98 |
| Сопротивление по воздуху, Па | 10 | 10 | 11 | 11 | 18 | 19 | 20 | 21 | 27 | 29 | 30 | 31 |
| t воздуха на выходе из калорифера КСк 2-9, °С | 30 | 25 | 23 | 20 | 26 | 21 | 18 | 16 | 24 | 19 | 16 | 13 |
| Объем теплоносителя для нагрева, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 1,0 | 1,2 | 0,9 | 1,3 | 1,6 | 1,9 | 1,2 | 1,7 | 2,1 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 30,8 | 32,4 | 33,1 | 33,8 | 36,4 | 38,2 | 39,1 | 39,9 | 40,6 | 42,6 | 43,6 | 44,6 |
| Скорость горячей воды в трубках, м/сек | 0,23 | 0,29 | 0,31 | 0,34 | 0,29 | 0,35 | 0,39 | 0,42 | 0,33 | 0,41 | 0,44 | 0,48 |
| Тепловая производительность, кВт | 22 | 27 | 29 | 32 | 27 | 33 | 36 | 39 | 31 | 38 | 42 | 45 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2500 | 3200 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,42 | 1,48 | 1,50 | 1,53 | 1,97 | 2,05 | 2,09 | 2,13 | 2,53 | 2,62 | 2,67 | 2,73 |
| Аэродинамическое сопротивление, Па | 8 | 9 | 9 | 10 | 15 | 16 | 16 | 17 | 23 | 25 | 26 | 27 |
| t воздуха на выходе из калорифера КСк 2-9, °С | 33 | 29 | 27 | 25 | 30 | 25 | 22 | 20 | 27 | 22 | 19 | 17 |
| Расход теплоносителя, м³/ч | 1,3 | 1,6 | 1,7 | 1,9 | 1,6 | 2,0 | 2,1 | 2,3 | 1,9 | 2,3 | 2,5 | 2,7 |
| Сопротивление по воде, кПа | 2,3 | 3,5 | 4,2 | 4,9 | 3,6 | 5,3 | 6,4 | 7,6 | 5,0 | 7,4 | 8,9 | 10,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,4 | 35,0 | 35,9 | 36,7 | 39,3 | 41,3 | 42,2 | 43,2 | 44,4 | 46,7 | 47,7 | 48,8 |
| Скорость теплоносителя в трубках, м/сек | 0,47 | 0,57 | 0,63 | 0,68 | 0,58 | 0,71 | 0,78 | 0,85 | 0,68 | 0,83 | 0,91 | 0,99 |
| Тепловой поток, кВт | 22 | 27 | 29 | 32 | 27 | 33 | 36 | 40 | 32 | 39 | 43 | 46 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 1800 | 2300 | 2800 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,42 | 1,48 | 1,50 | 1,53 | 1,82 | 1,89 | 1,92 | 1,96 | 2,21 | 2,29 | 2,34 | 2,39 |
| Аэродинамическое сопротивление, Па | 8 | 9 | 9 | 10 | 13 | 14 | 14 | 15 | 18 | 19 | 20 | 21 |
| Температура выходящего воздуха, °С | 28 | 23 | 21 | 19 | 26 | 21 | 18 | 16 | 24 | 18 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,9 | 1,1 | 1,3 | 0,9 | 1,2 | 1,5 | 1,8 | 1,0 | 1,6 | 1,9 | 2,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 29,6 | 31,1 | 31,9 | 32,7 | 33,4 | 35,2 | 36,1 | 36,9 | 36,8 | 38,8 | 39,7 | 40,6 |
| Скорость теплоносителя, м/сек | 0,23 | 0,29 | 0,32 | 0,35 | 0,27 | 0,34 | 0,38 | 0,41 | 0,31 | 0,39 | 0,42 | 0,46 |
| Тепловая мощность калорифера КСк 2-9, кВт | 19 | 23 | 25 | 28 | 22 | 27 | 30 | 32 | 25 | 30 | 33 | 37 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-9 и Четырехрядный воздухонагреватель КСк 4-9. Расчет произведен для температурных значений входящего воздуха до -30 градусов.
Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 9

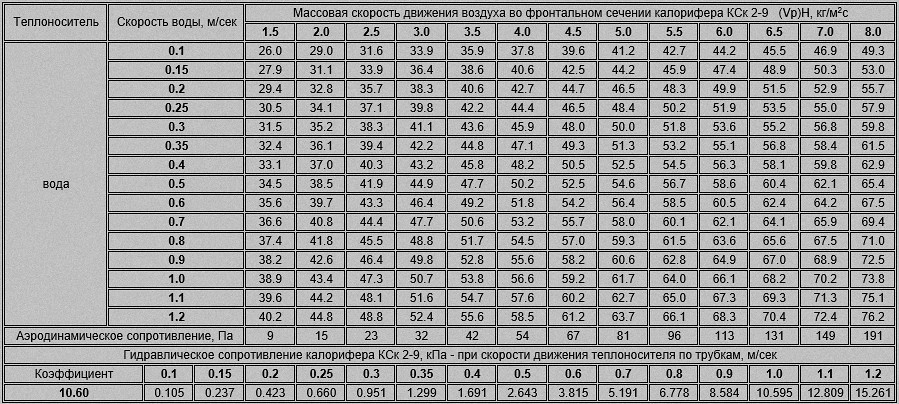

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-9 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
