Калорифер КСк 4-9

Производство и сфера назначения водяного калорифера КСк 4-9

Калорифер КСк 4-9 водяной осуществляет нагрев рециркуляционного, внешнего или смешанного воздуха для отопления помещений промышленного и сельскохозяйственного назначения, а также в отопительно-вентиляционных системах зданий. Производство оребренных биметаллических калориферов КСк 4 9 02 ХЛ3 осуществляется согласно техническим характеристикам и соответствует техническим условиям ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на герметичность и прочность. Водовоздушные нагреватели эксплуатируются в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150. Сфера применения калориферов - производственные и бытовые помещения, школьные и административные учреждения, автосалоны и т. д.

Комплектация и технические характеристики калорифера КСк 4-9

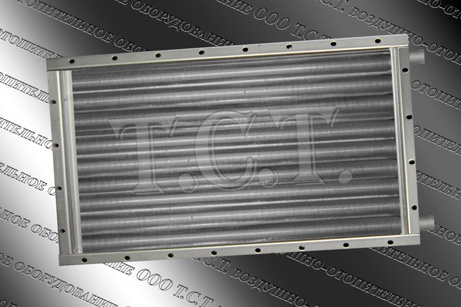

Водяной оребренный калорифер КСк 4-9 представляет собой относительно компактный нагревательный модуль прямоугольного сечения, состоящий из трубных решеток и гидравлического тракта. Данный воздухонагреватель имеет по направлению к воздушному потоку четыре ряда нагревательных элементов, расположенных в шахматной компоновке. Изготовление теплоотдающих элементов производится из металлической электросварной трубы по ГОСТ 10704-91 диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм.

Калориферы КСк характеристики Каталог водяных калориферов КСк 4

Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов. Расположены в шахматном порядке. Ходов по теплоносителю - четыре (шесть).

Основные технические характеристики водяного воздухонагревателя КСк 4-9-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
5000	124	30.6	65

Тепловая мощность калорифера - 124 кВт. Производительность по воздуху - 5000 м³/ч. Площадь поверхности теплообмена - 30,6 м². Вес (масса) не более - 65 кг. Объем (емкость) воздухонагревателя КСк 4-9 - 7,9 литра. Габариты по контуру - 977 х 575 х 180 мм. Количество оребренных трубок – 46 шт. Длина (полная) трубки – 920 мм. Длина накатанного оребрения – 880 мм. Диаметр патрубков, штуцеров – 32 мм.

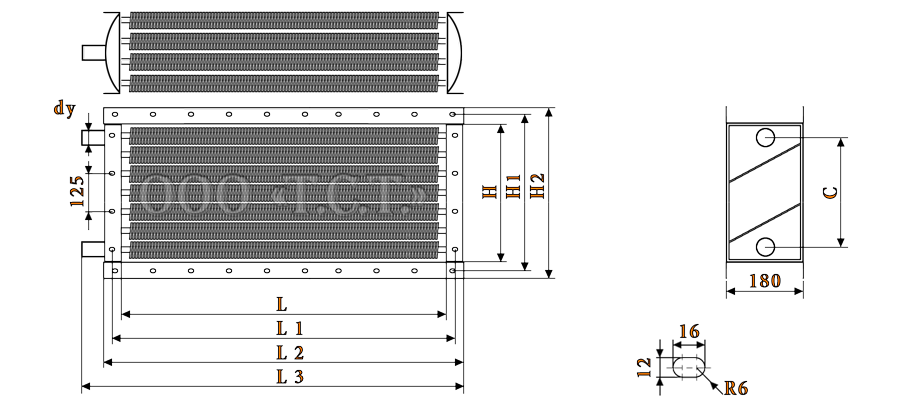

Габаритные и присоединительные размеры калорифера КСк 4-9

Габаритные и присоединительные размеры оребренного теплообменника КСк 4-9, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
905	953	977	1025	503	551	575	430	32

Габаритные размеры воздухонагревателя КСк 4 9: L - 905 мм (длина трубок до решеток - внутренняя длина теплообменника), L1 - 953 мм (расстояние между монтажными отверстиями), L2 - 977 мм (полная длина воздухоподогревателя - без патрубков), L3 - 1025 мм (полная длина калорифера КСк 4 9 - с патрубками), H - 503 мм (внутренняя ширина отопительного модуля), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина водовоздушного теплонагревателя), С - 430 мм (расстояние между патрубками - по центру).

Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-9

Технические данные калорифера КСк 4-9 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4 (6)	4	0.905	0.455	30.6	0.00224	0.00101	0.00153 (0.00102)

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 9 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2500 до 9500 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	5000				8000				9500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,95	4,10	4,26	4,34	6,32	6,56	6,81	7,10	7,50	7,78	8,09	8,43
Аэродинамическое сопротивление, Па	107	114	123	132	253	271	291	313	347	371	399	429
t воздуха на выходе из воздухонагревателя, °С	52	48	42	38	46	41	35	30	43	38	32	27
Расход теплоносителя, м³/ч	1,1	1,2	1,3	1,6	1,5	1,7	1,9	2,2	1,7	1,9	2,2	2,4
Гидравлическое сопротивление, кПа	1,4	1,9	2,3	3,1	2,9	3,8	4,9	6,2	3,7	4,8	6,2	7,9
Коэффициент теплопередачи, Вт/(м²•°C)	41,7	43,4	44,9	47,0	55,6	57,9	60,2	62,6	61,7	64,3	66,8	69,5
Скорость теплоносителя в калорифере КСк 4-9, м/сек	0,30	0,35	0,38	0,45	0,43	0,49	0,56	0,63	0,48	0,55	0,63	0,71
Производительность по теплу, кВт	96	110	123	140	134	154	175	197	152	174	197	222

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	5000				6300				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,95	4,10	4,26	4,34	4,87	5,16	5,37	5,59	6,32	6,56	6,81	7,10
Аэродинамическое сопротивление, Па	107	114	123	132	163	175	188	202	253	271	291	313
t воздуха на выходе из теплообменника, °С	50	45	40	36	46	42	37	32	44	38	33	28
Расход теплоносителя, м³/ч	1,3	1,5	1,8	2,0	1,6	1,8	2,0	2,3	1,9	2,2	2,5	2,8
Гидравлическое сопротивление, кПа	2,2	2,9	3,9	5,0	3,1	4,1	5,4	7,0	4,4	5,9	7,7	9,8
Коэффициент теплопередачи, Вт/(м²•°C)	43,1	44,9	46,8	48,7	49,7	51,8	53,9	56,1	57,5	59,9	62,4	64,9
Скорость теплоносителя, м/сек	0,38	0,43	0,50	0,56	0,45	0,51	0,59	0,67	0,53	0,62	0,70	0,79
Производительность по теплу калорифера КСк 4-9, кВт	91	105	120	135	107	124	142	160	128	147	168	190

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	4000				5000				6300
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,16	3,28	3,41	3,55	3,95	4,10	4,26	4,43	4,97	5,16	5,37	5,59
Аэродинамическое сопротивление, Па	71	76	82	88	107	114	123	132	163	175	188	202
t воздуха на выходе из воздухоподогревателя, °С	50	46	42	38	48	43	39	34	45	40	35	30
Расход теплоносителя в калорифере КСк 4-9, м³/ч	1,5	1,7	1,9	2,2	1,7	2,0	2,3	2,6	2,0	2,3	2,6	3,0
Гидравлическое сопротивление, кПа	2,5	3,4	4,5	5,9	3,6	4,8	6,4	8,2	5,0	6,8	8,9	11,5
Коэффициент теплопередачи, Вт/(м²•°C)	39,0	40,7	42,4	44,2	44,8	46,7	48,7	50,7	51,6	53,8	56,1	58,4
Скорость теплоносителя, м/сек	0,40	0,47	0,54	0,61	0,48	0,55	0,63	0,72	0,56	0,66	0,75	0,86
Тепловой поток, кВт	74	86	98	112	87	101	116	132	103	120	138	156

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	3600				4400				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,84	2,95	3,07	3,19	3,47	3,61	3,75	3,90	3,95	4,10	4,26	4,43
Аэродинамическое сопротивление КСк 4-9, Па	59	63	67	72	85	91	97	105	107	114	123	132
Температура воздуха на выходе из калорифера, °С	50	47	43	39	48	44	40	36	47	42	38	33
Расход горячей воды, м³/ч	1,7	2,0	2,2	2,5	2,0	2,3	2,6	3,0	2,2	2,5	2,9	3,3
Гидравлическое сопротивление, кПа	3,4	4,6	6,1	7,9	4,6	6,2	8,2	10,7	5,5	7,5	10,0	12,9
Коэффициент теплопередачи, Вт/(м²•°C)	37,9	39,5	41,2	42,9	43,0	44,7	46,6	48,6	46,4	48,4	50,5	52,6
Скорость теплоносителя в трубках, м/сек	0,46	0,54	0,62	0,71	0,54	0,63	0,72	0,83	0,59	0,69	0,80	0,91
Тепловая мощность, кВт	67	78	89	102	78	90	104	119	85	99	114	130

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	2800				3200				3600
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	2,21	2,29	2,39	2,48	2,53	2,62	2,73	2,84	2,84	2,95	3,07	3,19
Аэродинамическое сопротивление, Па	37	40	42	46	47	51	54	58	59	63	67	72
t воздуха на выходе из теплообменника, °С	53	49	46	42	51	47	44	40	50	46	42	38
Расход теплоносителя калорифером КСк 4-9, м³/ч	1,9	2,2	2,6	2,9	2,1	2,4	2,8	3,2	2,3	2,6	3,1	3,5
Гидравлическое сопротивление, кПа	4,2	5,8	7,8	10,2	5,2	7,1	9,6	12,5	6,3	8,6	11,5	15,0
Коэффициент теплопередачи, Вт/(м²•°C)	34,0	35,6	37,1	38,7	37,0	38,6	40,3	42,0	39,8	41,5	43,3	45,2
Скорость теплоносителя, м/сек	0,52	0,61	0,70	0,81	0,58	0,67	0,78	0,89	0,63	0,74	0,86	0,98
Производительность по теплу, кВт	54	63	73	83	60	70	81	92	65	76	88	101

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк4-9 воздуха, м³/ч	4400				5000				5600
Температура входящего холодного воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,47	3,61	3,75	3,90	3,95	4,10	4,26	4,43	4,42	4,59	4,77	4,97
Аэродинамические потери, Па	85	91	97	105	107	114	123	132	132	141	151	163
Температура выходящего нагретого воздуха, °С	42	38	34	29	41	36	32	27	39	35	31	26
Объем используемого теплоносителя, м³/ч	1,7	2,0	2,3	2,7	1,9	2,2	2,6	2,9	2,0	2,4	2,8	3,2
Гидравлические потери, кПа	3,4	4,7	6,4	8,6	4,1	5,7	7,8	10,4	4,8	6,8	9,3	12,3
Коэффициент теплопередачи, Вт/(м²•°C)	41,8	43,8	45,7	47,7	45,3	47,4	49,5	51,6	48,5	50,8	53,1	55,4
Скорость теплоносителя, м/сек	0,48	0,55	0,64	0,74	0,51	0,61	0,71	0,82	0,56	0,66	0,77	0,88
Тепловая мощность воздухонагревателя, кВт	67	80	93	107	74	88	102	118	80	95	111	128

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	2800				3200				3600
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	2,21	2,29	2,39	2,48	2,53	2,62	2,73	2,84	2,85	2,95	3,07	3,19
Воздушное сопротивление калорифера КСк 4 9, Па	37	40	42	46	47	51	54	58	59	63	67	72
t нагретого воздуха на выходе из теплообменника, °С	49	46	43	39	48	44	40	37	46	43	39	35
Расход теплоносителя, м³/ч	1,8	2,1	2,4	2,8	2,0	2,3	2,7	3,1	2,1	2,5	2,9	3,4
Сопротивление по воде, кПа	3,6	5,1	6,9	9,1	4,5	6,3	8,5	11,2	5,4	7,5	10,2	13,4
Коэффициент теплопередачи, Вт/(м²•°C)	33,6	35,2	36,7	38,3	36,5	38,2	39,9	41,6	39,3	41,1	42,9	44,8
Скорость теплоносителя в трубках, м/сек	0,48	0,57	0,66	0,76	0,53	0,63	0,73	0,84	0,58	0,69	0,81	0,93
Производительность по теплу, кВт	50	59	69	79	56	66	76	88	61	72	83	96

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	4200				5000				5800
Температура подаваемого в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,32	3,44	3,58	3,73	3,95	4,10	4,26	4,43	4,58	4,75	4,94	5,14
Воздушное сопротивление, Па	78	83	89	96	107	114	123	132	140	150	161	174
Температура воздуха на выходе из КСк 4-9, °С	39	35	31	27	37	33	29	24	36	31	27	22
Объем потребляемого теплоносителя, м³/ч	1,5	1,8	2,1	2,5	1,7	2,1	2,4	2,8	1,9	2,3	2,7	3,1
Гидравлические потери калорифера КСк 4-9, кПа	2,7	3,8	5,3	7,1	3,4	4,9	6,8	9,3	4,3	6,2	8,5	11,5
Коэффициент теплопередачи, Вт/(м²•°C)	40,2	42,1	44,0	45,9	44,7	46,8	49,0	51,2	48,9	51,3	53,6	56,1
Скорость теплоносителя, м/сек	0,41	0,49	0,58	0,67	0,47	0,56	0,66	0,77	0,52	0,63	0,74	0,86
Тепловая производительность, кВт	60	72	84	98	68	82	96	111	76	91	107	124

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	2800				3200				3600
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	2,21	2,29	2,39	2,48	2,53	2,62	2,73	2,84	2,85	2,95	3,07	3,19
Аэродинамическое сопротивление, Па	37	40	42	46	47	51	54	58	59	63	67	72
t воздуха на выходе из воздухоподогревателя, °С	45	42	38	35	43	40	37	33	42	39	35	31
Расход теплоносителя, м³/ч	2,0	2,4	2,8	3,2	2,2	2,7	3,1	3,6	2,5	2,9	3,4	3,9
Гидравлическое сопротивление, кПа	4,7	6,7	9,4	12,6	5,8	8,3	11,5	15,4	7,0	9,9	13,8	18,5
Коэффициент теплопередачи, Вт/(м²•°C)	34,3	36,0	37,6	39,3	37,3	39,1	40,9	42,7	40,1	42,0	44,0	45,9
Скорость теплоносителя в калорифере КСк 4-9, м/сек	0,55	0,66	0,77	0,90	0,61	0,73	0,86	0,99	0,67	0,80	0,94	1,09
Тепловая мощность воздухонагревателя, кВт	46	55	64	75	51	61	72	83	56	67	78	91

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	4600				5000				5400
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,63	3,77	3,92	4,08	3,95	4,10	4,26	4,34	4,26	4,43	4,60	4,79
Сопротивление по воздуху, Па	92	98	105	114	107	114	123	132	123	132	142	152
t воздуха на выходе из калорифера КСк 4-9, °С	34	30	26	22	33	29	25	21	32	28	24	20
Объем теплоносителя для нагрева, м³/ч	1,7	2,1	2,4	2,8	1,8	2,2	2,6	3,0	1,9	2,3	2,8	3,2
Гидравлическое сопротивление, кПа	3,3	4,9	7,0	9,6	3,8	5,6	8,0	10,9	4,3	6,3	8,9	12,2
Коэффициент теплопередачи, Вт/(м²•°C)	42,7	44,9	47,1	49,2	45,0	47,3	49,6	51,8	47,2	49,6	51,9	54,4
Скорость горячей воды в трубках, м/сек	0,46	0,56	0,67	0,78	0,49	0,60	0,71	0,83	0,52	0,63	0,75	0,88
Тепловая производительность, кВт	58	71	84	98	62	75	89	104	65	79	94	111

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	2500				2800				3100
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-25
Скорость воздуха в фронтальном сечении, кг/м²•с	1,97	2,05	2,13	2,22	2,21	2,29	2,39	2,48	2,45	2,54	2,64	2,70
Аэродинамическое сопротивление, Па	30	32	34	37	37	40	42	46	45	48	51	53
t воздуха на выходе из калорифера КСк 4-9, °С	42	39	36	33	41	38	35	31	40	37	33	32
Расход теплоносителя, м³/ч	2,3	2,7	3,2	3,7	2,5	3,0	3,5	4,1	2,6	3,2	3,8	4,1
Сопротивление по воде, кПа	5,8	8,5	12,1	16,4	6,9	10,1	14,3	19,7	8,0	12,0	16,9	19,8
Коэффициент теплопередачи, Вт/(м²•°C)	33,0	34,6	36,3	38,0	35,4	37,1	38,9	40,8	37,7	39,6	41,5	42,5
Скорость теплоносителя в трубках, м/сек	0,61	0,74	0,88	1,02	0,66	0,80	0,96	1,10	0,72	0,88	1,04	1,10
Тепловой поток, кВт	38	46	55	65	42	51	60	71	45	55	65	71

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	4000				5000				6000
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-25
Массовая скорость воздуха в потоке, кг/м²•с	3,16	3,28	3,41	3,55	3,95	4,10	4,26	4,34	4,74	4,92	5,11	5,21
Аэродинамическое сопротивление, Па	71	76	82	88	107	114	123	132	149	160	172	178
Температура выходящего воздуха, °С	32	28	24	20	30	26	22	18	29	24	20	18
Расход теплоносителя, м³/ч	1,7	2,0	2,5	2,9	2,0	2,4	2,9	3,4	2,2	2,7	3,3	3,6
Гидравлическое сопротивление, кПа	3,1	4,7	6,9	9,7	4,3	6,6	9,6	13,5	5,6	8,6	12,6	15,0
Коэффициент теплопередачи, Вт/(м²•°C)	39,6	41,8	43,9	46,0	45,5	47,9	50,3	52,7	50,8	53,6	56,3	57,6
Скорость теплоносителя, м/сек	0,44	0,55	0,66	0,79	0,52	0,65	0,78	0,93	0,60	0,74	0,90	0,98
Тепловая мощность калорифера КСк 4-9, кВт	47	58	70	82	55	68	82	97	63	78	94	103

Подбор водяного калорифера онлайн Калориферы водяные КСк цена

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-9 и Двухрядный калорифер КСк 2-9. Расчет для температурных значений ниже -30 градусов произведен с воздухоподогревателем для северных районов с идентичной рядностью и производительностью по воздуху: Калорифер ТВВ 409.

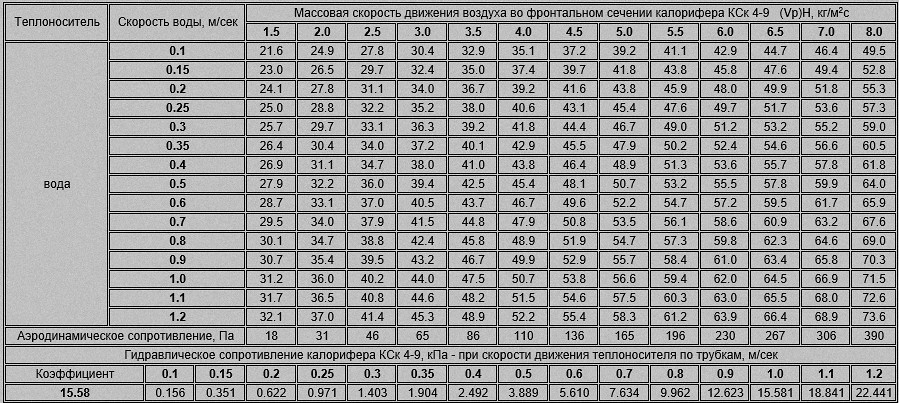

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 9

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-9 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха четырехрядного калорифера КСк 4-9
