Калорифер КСк 3-9
Производство и сфера применения водяного калорифера КСк 3-9

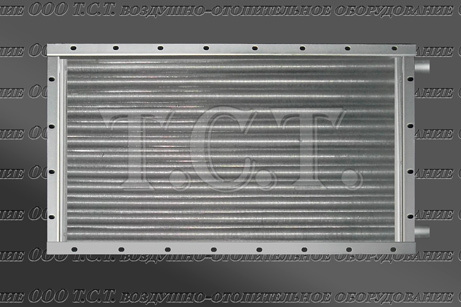

Калорифер КСк 3-9 водяной с алюминиевым спирально-накатным оребрением теплоотдающих элементов предназначен для нагрева воздуха в системах отопления, вентиляции, кондиционирования воздуха, сушки различных материалов. Производство калориферов КСк 3-9-02-ХЛ3 осуществляется согласно техническим характеристикам и соответствует требованиям ТУ 4863-002-55613706-02. Каждый воздухонагреватель проходит гидравлическое испытание на прочность и герметичность. Категория размещения 3 по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: сушильные камеры, спортивные залы, торговые комплексы, промышленные здания и т. д.
Конструкция и технические характеристики калорифера КСк 3-9
Калорифер КСк 3-9 представляет собой автономный модуль прямоугольного сечения, состоящий из трубных решеток, к которым присоединены распределительные крышки или коллектора. С внутренней стороны решеток ввариваются нагревательные элементы, по которым циркулирует теплоноситель. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения. Проходя через сечение калорифера холодный воздух омывает оребренные поверхности трубок и нагревается.
Теплоноситель - горячая, перегретая вода. Три ряда теплоотдающих элементов, расположенных в шахматном порядке. Ходов по теплоносителю - четыре (шесть).
| Основные технические характеристики водяного воздухонагревателя КСк 3-9-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 5000 | 108 | 23.3 | 54 |
Площадь поверхности теплообмена – 23.3 м². Производительность калорифера по воздуху - 5000 м³/ч. Тепловая мощность - 108 кВт. Вес (масса) не более - 54 кг. Вместимость (объем) воздухонагревателя КСк 3-9 – 5.9 литра. Габариты по контуру - 977 х 575 х 180 мм. Число теплоотдающих элементов – 35 шт. Общая длина теплонесущей трубки – 920 мм. Длина оребрения алюминием трубки – 880 мм. Диаметр патрубков либо штуцеров – 32 мм.

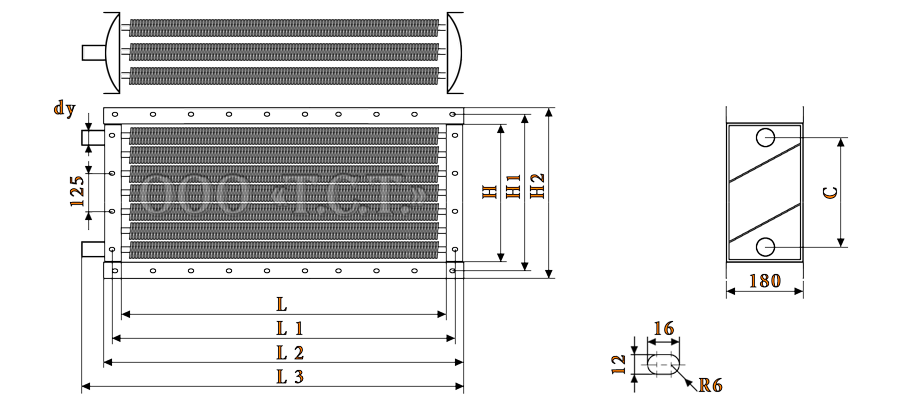

Габаритные и присоединительные размеры калорифера КСк 3-9
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-9, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 905 | 953 | 977 | 1025 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры теплообменника КСк 3 9: L - 905 мм (длина трубок до решеток - внутренняя длина воздухонагревателя), L1 - 953 мм (расстояние между монтажными отверстиями), L2 - 977 мм (полная длина нагревателя КСк 3 9 - без патрубков), L3 - 1025 мм (полная длина воздухоподогревателя - с патрубками), H - 503 мм (внутренняя ширина водяного теплообменника), H 1 - 551 мм (расстояние между присоединительными отверстиями), H 2 - 575 мм (полная ширина отопительного модуля), С - 430 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-9
| Технические данные калорифера КСк 3-9 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 (6) | 3 | 0.905 | 0.455 | 23.3 | 0.00164 | 0.00101 | 0.00116 (0.00078) |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 9 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2500 до 9500 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 8000 | 9500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,95 | 4,10 | 4,26 | 4,43 | 6,32 | 6,56 | 6,81 | 7,10 | 7,50 | 7,78 | 8,09 | 8,43 |
| Аэродинамическое сопротивление, Па | 75 | 80 | 86 | 93 | 177 | 190 | 204 | 219 | 243 | 260 | 279 | 300 |
| t воздуха на выходе из воздухонагревателя, °С | 45 | 40 | 34 | 29 | 38 | 32 | 26 | 20 | 36 | 30 | 23 | 17 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,2 | 1,4 | 1,3 | 1,4 | 1,6 | 1,8 | 1,4 | 1,6 | 1,8 | 2,0 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,3 | 3,0 | 3,8 | 3,3 | 4,4 | 5,6 | 7,2 | 4,2 | 5,5 | 7,1 | 8,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,8 | 46,5 | 48,4 | 50,2 | 57,9 | 60,2 | 62,5 | 64,9 | 63,6 | 66,1 | 68,7 | 71,3 |
| Скорость теплоносителя в калорифере КСк 3-9, м/сек | 0,35 | 0,40 | 0,45 | 0,51 | 0,48 | 0,55 | 0,62 | 0,70 | 0,53 | 0,61 | 0,69 | 0,78 |
| Производительность по теплу, кВт | 83 | 95 | 108 | 121 | 113 | 129 | 146 | 164 | 126 | 144 | 163 | 184 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,95 | 4,10 | 4,26 | 4,43 | 4,97 | 5,16 | 5,37 | 5,59 | 6,32 | 6,56 | 6,81 | 7,10 |
| Аэродинамическое сопротивление, Па | 75 | 80 | 86 | 93 | 114 | 122 | 131 | 141 | 177 | 190 | 204 | 219 |
| t воздуха на выходе из теплообменника, °С | 43 | 38 | 32 | 27 | 40 | 34 | 28 | 22 | 36 | 30 | 24 | 18 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,7 | 1,4 | 1,6 | 1,8 | 2,0 | 1,6 | 1,8 | 2,1 | 2,3 |
| Гидравлическое сопротивление, кПа | 2,8 | 3,7 | 4,8 | 6,2 | 3,8 | 5,0 | 6,5 | 8,4 | 5,2 | 6,9 | 8,9 | 11,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,4 | 48,3 | 50,2 | 52,2 | 52,7 | 54,9 | 57,0 | 59,2 | 60,1 | 62,5 | 65,0 | 67,5 |
| Скорость теплоносителя, м/сек | 0,43 | 0,50 | 0,57 | 0,65 | 0,51 | 0,58 | 0,67 | 0,75 | 0,59 | 0,68 | 0,78 | 0,88 |
| Производительность по теплу калорифера КСк 3-9, кВт | 79 | 91 | 104 | 117 | 92 | 106 | 121 | 136 | 107 | 124 | 141 | 159 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,16 | 3,28 | 3,41 | 3,55 | 3,95 | 4,10 | 4,26 | 4,43 | 4,97 | 5,16 | 5,37 | 5,59 |
| Аэродинамическое сопротивление, Па | 50 | 53 | 57 | 62 | 75 | 80 | 86 | 93 | 114 | 122 | 131 | 141 |
| t воздуха на выходе из воздухоподогревателя, °С | 44 | 40 | 35 | 30 | 41 | 36 | 31 | 26 | 38 | 33 | 27 | 21 |
| Расход теплоносителя в калорифере КСк 3-9, м³/ч | 1,3 | 1,5 | 1,7 | 1,9 | 1,5 | 1,7 | 2,0 | 2,2 | 1,7 | 2,0 | 2,3 | 2,6 |
| Гидравлическое сопротивление, кПа | 3,3 | 4,4 | 5,8 | 7,5 | 4,5 | 6,0 | 7,9 | 10,2 | 6,1 | 8,2 | 10,8 | 13,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,7 | 44,5 | 46,3 | 48,1 | 48,3 | 50,3 | 52,4 | 54,5 | 54,8 | 57,2 | 59,5 | 61,8 |
| Скорость теплоносителя, м/сек | 0,47 | 0,55 | 0,63 | 0,72 | 0,55 | 0,64 | 0,73 | 0,83 | 0,64 | 0,75 | 0,86 | 0,97 |
| Тепловой поток, кВт | 65 | 76 | 87 | 99 | 76 | 88 | 101 | 115 | 89 | 103 | 118 | 134 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3600 | 4400 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,84 | 2,95 | 3,07 | 3,19 | 3,47 | 3,61 | 3,75 | 3,90 | 3,95 | 4,10 | 4,26 | 4,43 |
| Аэродинамическое сопротивление КСк 3-9, Па | 41 | 44 | 47 | 51 | 59 | 63 | 68 | 73 | 75 | 80 | 86 | 93 |
| Температура воздуха на выходе из калорифера, °С | 45 | 41 | 36 | 31 | 42 | 38 | 33 | 28 | 41 | 36 | 31 | 25 |
| Расход горячей воды, м³/ч | 1,5 | 1,8 | 2,0 | 2,3 | 1,7 | 2,0 | 2,3 | 2,6 | 1,9 | 2,2 | 2,5 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,4 | 6,0 | 8,0 | 10,4 | 5,9 | 8,0 | 10,6 | 13,7 | 7,0 | 9,5 | 12,5 | 16,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,8 | 43,6 | 45,4 | 47,2 | 46,7 | 48,7 | 50,7 | 52,8 | 50,1 | 52,3 | 54,4 | 56,6 |
| Скорость теплоносителя в трубках, м/сек | 0,55 | 0,64 | 0,74 | 0,84 | 0,63 | 0,73 | 0,85 | 0,96 | 0,69 | 0,80 | 0,92 | 1,05 |
| Тепловая мощность, кВт | 59 | 69 | 80 | 91 | 68 | 80 | 91 | 104 | 75 | 87 | 100 | 114 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3200 | 3600 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,21 | 2,29 | 2,39 | 2,48 | 2,53 | 2,62 | 2,73 | 2,84 | 2,84 | 2,95 | 3,07 | 3,19 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 30 | 32 | 33 | 35 | 38 | 41 | 41 | 44 | 47 | 51 |
| t воздуха на выходе из теплообменника, °С | 48 | 44 | 40 | 36 | 46 | 42 | 37 | 33 | 44 | 40 | 36 | 31 |
| Расход теплоносителя калорифером КСк 3-9, м³/ч | 1,7 | 2,0 | 2,3 | 2,7 | 1,9 | 2,2 | 2,6 | 2,9 | 2,1 | 2,4 | 2,8 | 3,2 |
| Гидравлическое сопротивление, кПа | 5,8 | 8,0 | 10,6 | 13,9 | 7,0 | 9,7 | 12,8 | 16,8 | 8,3 | 11,4 | 15,2 | 19,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,3 | 40,0 | 41,6 | 43,4 | 41,3 | 43,1 | 44,9 | 46,7 | 44,1 | 46,0 | 47,9 | 49,9 |
| Скорость теплоносителя, м/сек | 0,63 | 0,73 | 0,85 | 0,97 | 0,69 | 0,81 | 0,93 | 1,07 | 0,75 | 0,88 | 1,02 | 1,16 |
| Производительность по теплу, кВт | 49 | 57 | 66 | 76 | 54 | 63 | 73 | 83 | 58 | 68 | 79 | 90 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-9 воздуха, м³/ч | 4400 | 5000 | 5600 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,47 | 3,61 | 3,75 | 3,90 | 3,95 | 4,10 | 4,26 | 4,43 | 4,42 | 4,59 | 4,77 | 4,97 |
| Аэродинамические потери, Па | 59 | 63 | 68 | 73 | 75 | 80 | 86 | 93 | 92 | 99 | 106 | 114 |
| Температура выходящего нагретого воздуха, °С | 37 | 32 | 27 | 22 | 35 | 30 | 25 | 20 | 34 | 29 | 23 | 18 |
| Объем используемого теплоносителя, м³/ч | 1,5 | 1,8 | 2,1 | 2,4 | 1,6 | 1,9 | 2,2 | 2,6 | 1,8 | 2,1 | 2,4 | 2,8 |
| Гидравлические потери, кПа | 4,3 | 6,0 | 8,2 | 11,0 | 5,1 | 7,2 | 9,8 | 13,1 | 6,0 | 8,4 | 11,4 | 15,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,6 | 47,6 | 49,7 | 51,8 | 48,9 | 51,1 | 53,3 | 55,6 | 52,0 | 54,4 | 56,8 | 59,2 |
| Скорость теплоносителя, м/сек | 0,54 | 0,64 | 0,75 | 0,86 | 0,59 | 0,70 | 0,82 | 0,94 | 0,64 | 0,75 | 0,88 | 1,02 |
| Тепловая мощность воздухонагревателя, кВт | 59 | 70 | 82 | 94 | 65 | 76 | 89 | 102 | 70 | 82 | 96 | 111 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3200 | 3600 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,21 | 2,29 | 2,39 | 2,48 | 2,53 | 2,62 | 2,73 | 2,84 | 2,84 | 2,95 | 3,07 | 3,19 |
| Воздушное сопротивление калорифера КСк 3 9, Па | 26 | 28 | 30 | 32 | 33 | 35 | 38 | 41 | 41 | 44 | 47 | 51 |
| t нагретого воздуха на выходе из теплообменника, °С | 44 | 40 | 36 | 32 | 43 | 38 | 32 | 30 | 41 | 37 | 32 | 28 |
| Расход теплоносителя, м³/ч | 1,6 | 1,9 | 2,2 | 2,5 | 1,8 | 2,1 | 2,4 | 2,8 | 1,9 | 2,3 | 2,6 | 3,0 |
| Сопротивление по воде, кПа | 5,0 | 7,0 | 9,4 | 12,4 | 6,0 | 8,4 | 11,4 | 15,0 | 7,1 | 10,0 | 13,5 | 17,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,8 | 39,5 | 41,2 | 43,0 | 40,8 | 42,6 | 44,4 | 46,3 | 43,5 | 45,5 | 47,4 | 49,4 |
| Скорость теплоносителя в трубках, м/сек | 0,58 | 0,69 | 0,80 | 0,92 | 0,64 | 0,75 | 0,88 | 1,01 | 0,69 | 0,82 | 0,96 | 1,10 |
| Производительность по теплу, кВт | 46 | 54 | 62 | 72 | 50 | 59 | 69 | 79 | 54 | 64 | 75 | 86 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 4200 | 5000 | 5800 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,32 | 3,44 | 3,58 | 3,73 | 3,95 | 4,10 | 4,26 | 4,43 | 4,58 | 4,75 | 4,94 | 5,14 |
| Воздушное сопротивление, Па | 54 | 58 | 63 | 67 | 75 | 80 | 86 | 93 | 98 | 105 | 113 | 122 |
| Температура воздуха на выходе из КСк 3-9, °С | 34 | 30 | 25 | 20 | 32 | 27 | 22 | 17 | 31 | 26 | 20 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 1,3 | 1,6 | 1,9 | 2,2 | 1,5 | 1,8 | 2,1 | 2,4 | 1,7 | 2,0 | 2,3 | 2,7 |
| Гидравлические потери калорифера КСк 3-9, кПа | 3,4 | 4,9 | 6,8 | 9,1 | 4,4 | 6,2 | 8,6 | 11,6 | 5,3 | 7,7 | 10,5 | 14,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,8 | 45,8 | 47,9 | 50,0 | 48,2 | 50,5 | 52,7 | 55,0 | 52,3 | 54,8 | 57,2 | 59,7 |
| Скорость теплоносителя, м/сек | 0,48 | 0,58 | 0,68 | 0,79 | 0,54 | 0,65 | 0,76 | 0,88 | 0,60 | 0,72 | 0,84 | 0,98 |
| Тепловая производительность, кВт | 53 | 63 | 74 | 86 | 60 | 71 | 84 | 97 | 66 | 79 | 92 | 107 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2800 | 3200 | 3600 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,21 | 2,29 | 2,39 | 2,48 | 2,53 | 2,62 | 2,73 | 2,84 | 2,84 | 2,95 | 3,07 | 3,13 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 30 | 32 | 33 | 35 | 38 | 41 | 41 | 44 | 47 | 49 |
| t воздуха на выходе из воздухоподогревателя, °С | 41 | 37 | 33 | 29 | 39 | 35 | 31 | 27 | 38 | 33 | 29 | 27 |
| Расход теплоносителя, м³/ч | 1,8 | 2,2 | 2,6 | 3,0 | 2,0 | 2,4 | 2,8 | 3,3 | 2,2 | 2,6 | 3,1 | 3,3 |
| Гидравлическое сопротивление, кПа | 6,5 | 9,2 | 12,8 | 17,3 | 7,9 | 11,3 | 15,6 | 20,8 | 9,3 | 13,3 | 18,4 | 21,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,7 | 40,5 | 42,3 | 44,2 | 41,7 | 43,6 | 45,6 | 47,5 | 44,5 | 46,6 | 48,7 | 49,7 |
| Скорость теплоносителя в калорифере КСк 3-9, м/сек | 0,66 | 0,79 | 0,93 | 1,08 | 0,73 | 0,87 | 1,03 | 1,19 | 0,79 | 0,95 | 1,12 | 1,20 |
| Тепловая мощность воздухонагревателя, кВт | 42 | 50 | 59 | 68 | 46 | 55 | 65 | 75 | 50 | 60 | 70 | 76 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 4600 | 5000 | 5400 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,63 | 3,77 | 3,92 | 4,08 | 3,95 | 4,10 | 4,26 | 4,43 | 4,26 | 4,43 | 4,60 | 4,79 |
| Сопротивление по воздуху, Па | 64 | 69 | 74 | 80 | 75 | 80 | 86 | 93 | 86 | 92 | 99 | 107 |
| t воздуха на выходе из калорифера КСк 3-9, °С | 30 | 25 | 20 | 15 | 29 | 24 | 19 | 14 | 28 | 23 | 18 | 13 |
| Объем теплоносителя для нагрева, м³/ч | 1,5 | 1,8 | 2,2 | 2,5 | 1,6 | 1,9 | 2,3 | 2,7 | 1,7 | 2,0 | 2,4 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,3 | 6,3 | 8,9 | 12,2 | 4,7 | 7,0 | 10,0 | 13,6 | 5,3 | 7,8 | 11,1 | 15,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,4 | 48,7 | 51,0 | 53,3 | 48,5 | 51,0 | 53,4 | 55,8 | 50,7 | 53,2 | 55,7 | 58,2 |
| Скорость горячей воды в трубках, м/сек | 0,54 | 0,65 | 0,77 | 0,91 | 0,57 | 0,69 | 0,82 | 0,96 | 0,60 | 0,73 | 0,87 | 1,01 |
| Тепловая производительность, кВт | 51 | 62 | 73 | 86 | 54 | 65 | 78 | 91 | 57 | 69 | 82 | 96 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,97 | 2,05 | 2,13 | 2,22 | 2,21 | 2,29 | 2,34 | 2,39 | 2,45 | 2,49 | 2,54 | 2,59 |
| Аэродинамическое сопротивление, Па | 21 | 23 | 24 | 26 | 26 | 28 | 29 | 30 | 31 | 32 | 33 | 35 |
| t воздуха на выходе из калорифера КСк 3-9, °С | 38 | 35 | 31 | 27 | 37 | 33 | 31 | 30 | 36 | 34 | 32 | 30 |
| Расход теплоносителя, м³/ч | 2,1 | 2,4 | 3,0 | 3,4 | 2,2 | 2,7 | 2,9 | 3,2 | 2,4 | 2,6 | 2,9 | 3,2 |
| Сопротивление по воде, кПа | 8,06 | 11,8 | 16,7 | 22,9 | 9,5 | 14,0 | 16,6 | 19,8 | 11,1 | 13,4 | 16,4 | 19,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,4 | 39,3 | 41,2 | 43,0 | 39,9 | 41,9 | 42,9 | 43,9 | 42,3 | 43,3 | 44,4 | 45,4 |
| Скорость теплоносителя в трубках, м/сек | 0,74 | 0,90 | 1,06 | 1,20 | 0,80 | 0,97 | 1,06 | 1,16 | 0,87 | 0,95 | 1,05 | 1,15 |
| Тепловой поток, кВт | 35 | 43 | 51 | 59 | 38 | 46 | 51 | 55 | 41 | 45 | 50 | 55 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,16 | 3,28 | 3,41 | 3,55 | 3,95 | 4,10 | 4,26 | 4,35 | 4,74 | 4,92 | 5,01 | 5,11 |
| Аэродинамическое сопротивление, Па | 50 | 53 | 57 | 62 | 75 | 80 | 86 | 89 | 105 | 112 | 116 | 120 |
| Температура выходящего воздуха, °С | 28 | 23 | 19 | 14 | 26 | 21 | 16 | 14 | 24 | 19 | 17 | 14 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,2 | 2,6 | 1,7 | 2,1 | 2,5 | 2,7 | 1,9 | 2,4 | 2,6 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,0 | 6,1 | 8,9 | 12,5 | 5,4 | 8,3 | 12,1 | 14,4 | 6,9 | 10,6 | 12,9 | 15,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,4 | 45,7 | 48,0 | 50,2 | 49,1 | 51,7 | 54,3 | 55,5 | 54,3 | 57,2 | 58,6 | 60,0 |
| Скорость теплоносителя, м/сек | 0,52 | 0,64 | 0,78 | 0,92 | 0,60 | 0,75 | 0,91 | 0,99 | 0,68 | 0,85 | 0,94 | 1,02 |
| Тепловая мощность калорифера КСк 3-9, кВт | 41 | 51 | 62 | 73 | 48 | 60 | 72 | 78 | 54 | 67 | 74 | 81 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-9. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-9. На странице сайта: Калорифер ТВВ 309 представлен воздухоподогреватель для холодного климата аналогичных типоразмеров с расчетами для температурных значений входящего воздуха ниже -30 градусов.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 9

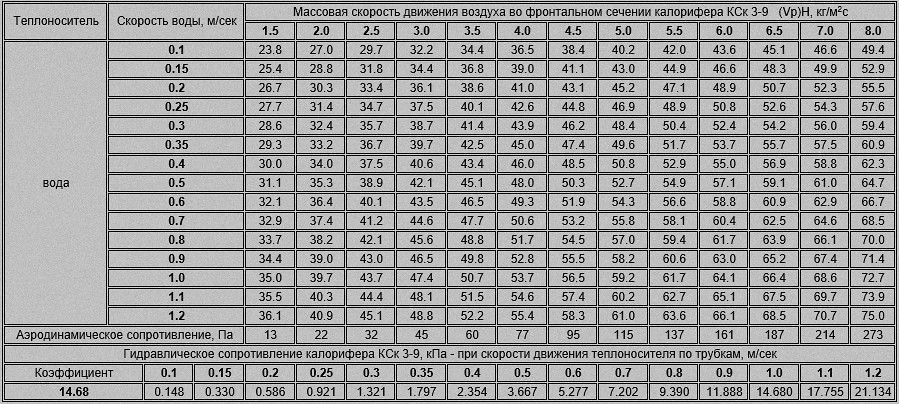

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-9 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
