Калорифер КСк 4-2

Производство и сфера назначения водяного калорифера КСк 4-2

Калорифер КСк 4-2 водяной рекомендуется применять для воздушного отопления в производственных, общественных и административно-бытовых помещениях при рециркуляции воздуха или совмещении с системами общеобменной приточной вентиляции и кондиционирования воздуха. Производство водовоздушных калориферов КСк 4 2 02ХЛ3 осуществляется согласно техническим характеристикам по требованиям ТУ 4863-002-55613706-02. Каждый воздухонагреватель проходит гидравлическое испытание на прочность и герметичность соответственно паспортным данным конкретной серии теплообменников. Калориферы предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150. Сфера применения: технические здания, сушилки, торговые дома и т. д.

Комплектация и технические характеристики калорифера КСк 4-2

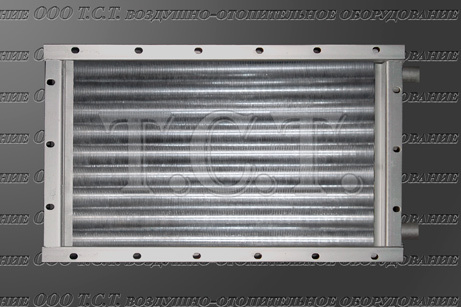

Калорифер КСк 4-2 представляет собой отопительный модуль прямоугольного сечения с горизонтально расположенными нагревательными трубками, образующими в совокупности с коллекторами, патрубками и трубными решетками единый гидравлический тракт. Изготовление теплоотдающих элементов производится из металлической электросварной трубы по ГОСТ 10704-91 диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения.

Калориферы КСк Каталог калориферов КСк

Схема основных элементов воздухонагревателя КСк

Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов. Шахматное расположение труб. Ходов по теплоносителю – четыре.

Основные технические характеристики водяного воздухонагревателя КСк 4-2-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
2500	58	16.4	38

Производительность по воздуху - 2500 м³/ч. Вес (масса) калорифера (не более) - 38 кг. Тепловая мощность – 58 кВт. Площадь поверхности теплообмена – 16.4 м². Вместимость (емкость) воздухонагревателя КСк 4-2 – 4.7 литра. Габариты по контуру - 727 х 450 х 180 мм. Количество трубок с теплоносителем – 34 шт. Полная длина металлической трубки – 669 мм. Длина алюминиевого накатного оребрения – 629 мм. Диаметр патрубков для подвода-отвода теплоносителя – 32 мм.

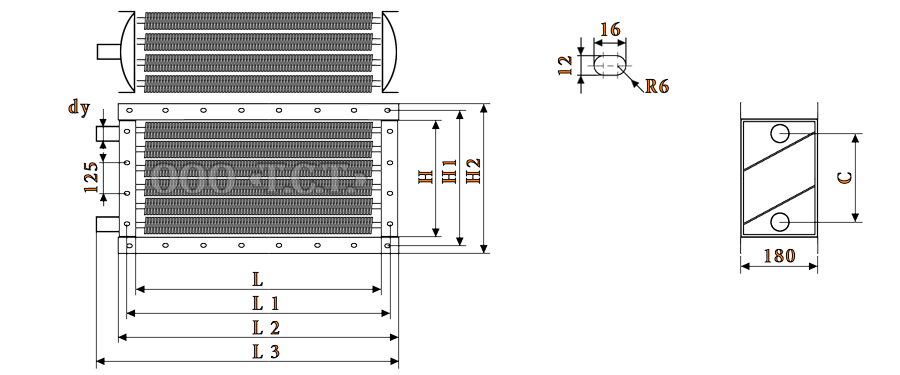

Габаритные и присоединительные размеры калорифера КСк 4-2

Габаритные и присоединительные размеры оребренного теплообменника КСк 4-2, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
655	703	727	775	378	426	450	305	32

Габаритные размеры водовоздушного теплообменника КСк 4 2: L - 655 мм (длина трубок до решеток - внутренняя длина воздухонагревателя), L1 - 703 мм (расстояние между присоединительными монтажными отверстиями), L2 - 727 мм (полная длина воздухоподогревателя - без патрубков), L3 - 775 мм (полная длина водяного калорифера КСк 4 2 - с патрубками), H - 378 мм (внутренняя ширина отопительного прибора), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина КСк 4 2), С - 305 мм (расстояние между патрубками - по центру).

Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-2

Технические данные калорифера КСк 4-2 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4	4	0.655	0.244	16.4	0.00224	0.00101	0.00113

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 2 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1500 до 5000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	7,36	7,64	7,94	8,27
Аэродинамическое сопротивление, Па	94	101	108	116	223	238	256	275	335	359	385	415
t воздуха на выходе из воздухонагревателя, °С	49	44	39	33	42	37	31	25	40	34	28	22
Расход теплоносителя, м³/ч	0,5	0,6	0,7	0,8	0,7	0,8	0,9	1,0	0,8	0,9	1,1	1,2
Гидравлическое сопротивление, кПа	0,1	0,2	0,3	0,4	0,3	0,4	0,5	0,7	0,4	0,5	0,7	0,9
Коэффициент теплопередачи, Вт/(м+?*град)	35,0	36,5	37,9	39,4	46,7	48,6	50,5	52,6	53,4	55,6	57,9	60,2
Скорость теплоносителя в калорифере КСк 4-2, м/сек	0,12	0,14	0,16	0,18	0,18	0,20	0,23	0,26	0,21	0,24	0,27	0,30
Производительность по теплу, кВт	44	51	58	65	62	71	81	91	73	83	94	106

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	7,36	7,64	7,94	8,27
Аэродинамическое сопротивление, Па	94	101	108	116	223	238	256	275	335	359	385	415
t воздуха на выходе из теплообменника, °С	46	41	36	31	40	35	29	23	38	32	26	20
Расход теплоносителя, м³/ч	0,7	0,8	0,9	1,0	0,9	1,0	1,2	1,3	1,0	1,2	1,4	1,5
Гидравлическое сопротивление, кПа	0,2	0,3	0,4	0,5	0,5	0,6	0,8	1,1	0,6	0,9	1,1	1,6
Коэффициент теплопередачи, Вт/(м²•°C)	36,2	37,8	39,3	40,9	48,3	50,3	52,4	54,5	55,3	57,6	60,0	62,5
Скорость теплоносителя, м/сек	0,16	0,18	0,21	0,23	0,22	0,25	0,29	0,33	0,26	0,30	0,34	0,38
Производительность по теплу калорифера КСк 4-2, кВт	42	49	56	63	59	68	78	88	69	80	91	103

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	7,36	7,64	7,94	8,27
Аэродинамическое сопротивление, Па	94	101	108	116	223	238	256	275	335	359	385	415
t воздуха на выходе из воздухоподогревателя, °С	44	40	35	30	39	33	28	22	36	31	25	19
Расход теплоносителя в калорифере КСк 4-2, м³/ч	0,8	1,0	1,1	1,2	1,1	1,3	1,5	1,7	1,3	1,5	1,7	1,9
Гидравлическое сопротивление, кПа	0,4	0,5	0,7	0,9	0,8	1,0	1,4	1,8	1,1	1,4	1,9	2,5
Коэффициент теплопередачи, Вт/(м²•°C)	37,6	39,2	40,9	42,6	50,2	52,3	54,5	56,8	57,4	59,9	62,5	65,0
Скорость теплоносителя, м/сек	0,20	0,23	0,26	0,30	0,28	0,32	0,37	0,42	0,33	0,38	0,44	0,50
Тепловой поток, кВт	41	47	54	61	57	66	76	86	67	77	89	101

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	7,36	7,64	7,94	8,27
Аэродинамическое сопротивление КСк 4-2, Па	94	101	108	116	223	238	256	275	335	359	385	415
Температура воздуха на выходе из калорифера, °С	43	39	34	29	38	32	27	21	35	30	24	18
Расход горячей воды, м³/ч	1,0	1,2	1,4	1,5	1,4	1,7	1,9	2,1	1,7	1,9	2,2	2,5
Гидравлическое сопротивление, кПа	0,6	0,8	1,1	1,4	1,2	1,8	2,2	2,9	1,8	2,3	3,1	4,0
Коэффициент теплопередачи, Вт/(м²•°C)	39,0	40,7	42,4	44,2	52,0	54,2	56,5	58,9	59,5	62,2	64,8	67,5
Скорость теплоносителя в трубках, м/сек	0,25	0,29	0,33	0,38	0,35	0,41	0,47	0,54	0,41	0,48	0,55	0,63
Тепловая мощность, кВт	40	46	53	61	56	65	75	85	65	76	88	100

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	7,36	7,64	7,94	8,27
Аэродинамическое сопротивление, Па	94	101	108	116	223	238	256	275	335	359	385	415
t воздуха на выходе из теплообменника, °С	43	38	34	29	37	32	27	22	35	30	24	19
Расход теплоносителя калорифером КСк 4-2, м³/ч	1,4	1,6	1,9	2,1	1,9	2,3	2,6	3,0	2,2	2,6	3,0	3,5
Гидравлическое сопротивление, кПа	1,2	1,7	2,1	2,8	2,3	3,2	4,3	5,6	3,2	4,4	5,9	7,8
Коэффициент теплопередачи, Вт/(м²•°C)	41,0	42,8	44,6	46,5	54,6	57,1	59,6	62,1	62,6	65,4	68,2	71,2
Скорость теплоносителя, м/сек	0,34	0,40	0,46	0,53	0,48	0,56	0,65	0,74	0,56	0,66	0,76	0,87
Производительность по теплу, кВт	39	46	53	60	55	64	74	85	64	75	87	100

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк4-2 воздуха, м³/ч	2500				4000				4500
Температура входящего холодного воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	6,62	6,88	7,15	7,44
Аэродинамические потери, Па	94	101	108	116	223	238	256	275	276	296	317	342
Температура выходящего нагретого воздуха, °С	38	33	28	23	33	28	22	17	32	26	21	15
Объем используемого теплоносителя, м³/ч	0,9	1,1	1,2	1,4	1,2	1,5	1,7	1,9	1,3	1,6	1,8	2,1
Гидравлические потери, кПа	0,4	0,6	0,9	1,2	0,9	1,3	1,8	2,3	1,1	1,5	2,1	2,7
Коэффициент теплопередачи, Вт/(м²•°C)	38,0	39,8	41,6	43,4	50,7	53,1	55,5	57,9	54,5	57,0	59,6	62,2
Скорость теплоносителя, м/сек	0,21	0,25	0,29	0,34	0,30	0,35	0,41	0,46	0,33	0,39	0,45	0,52
Тепловая мощность воздухонагревателя, кВт	34	41	48	55	48	57	67	77	52	62	73	84

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	7,36	7,64	7,94	8,27
Воздушное сопротивление калорифера КСк 4 2, Па	94	101	108	116	223	238	256	275	335	359	385	415
t нагретого воздуха на выходе из теплообменника, °С	37	32	28	23	35	30	24	19	33	27	22	16
Расход теплоносителя, м³/ч	1,0	1,2	1,4	1,7	1,8	2,1	2,5	2,8	2,1	2,5	2,9	3,3
Сопротивление по воде, кПа	0,6	0,8	1,2	1,6	2,0	2,8	3,8	5,0	2,7	3,8	5,2	6,9
Коэффициент теплопередачи, Вт/(м²•°C)	38,9	40,7	42,6	44,4	54,0	56,4	59,0	61,5	61,8	64,7	67,6	70,5
Скорость теплоносителя в трубках, м/сек	0,24	0,29	0,34	0,39	0,44	0,52	0,61	0,70	0,52	0,61	0,72	0,83
Производительность по теплу, кВт	34	40	47	55	51	60	70	81	60	71	82	95

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	2500				3200				4000
Температура подаваемого в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,68	3,82	3,97	4,13	4,71	4,89	5,08	5,29	5,89	6,11	6,35	6,62
Воздушное сопротивление, Па	94	101	108	116	148	158	170	183	223	238	256	275
Температура воздуха на выходе из КСк 4-2, °С	35	30	25	20	32	27	22	17	30	25	20	14
Объем потребляемого теплоносителя, м³/ч	0,8	1,0	1,2	1,3	1,0	1,2	1,4	1,6	1,1	1,4	1,6	1,8
Гидравлические потери калорифера КСк 4-2, кПа	0,4	0,5	0,7	1,0	0,5	0,8	1,1	1,5	0,7	1,1	1,5	2,0
Коэффициент теплопередачи, Вт/(м²•°C)	37,5	39,3	41,2	43,0	43,7	45,8	47,9	50,0	50,0	52,4	54,9	57,3
Скорость теплоносителя, м/сек	0,19	0,23	0,28	0,32	0,23	0,29	0,33	0,38	0,27	0,33	0,39	0,45
Тепловая производительность, кВт	32	38	45	52	38	46	53	62	45	53	63	73

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	2500				4000				4500
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	3,68	3,82	3,97	4,13	5,89	6,11	6,35	6,62	6,62	6,88	7,15	7,44
Аэродинамическое сопротивление, Па	94	101	108	116	223	238	256	275	276	296	317	342
t воздуха на выходе из воздухоподогревателя, °С	36	32	28	23	32	27	22	17	31	26	21	15
Расход теплоносителя, м³/ч	1,5	1,8	2,1	2,4	2,1	2,5	2,9	3,3	2,3	2,7	3,1	3,6
Гидравлическое сопротивление, кПа	1,3	1,9	2,6	3,5	2,6	3,7	5,2	7,0	3,1	4,4	6,2	8,3
Коэффициент теплопередачи, Вт/(м²•°C)	41,3	43,3	45,3	47,4	55,1	57,8	60,5	63,2	59,2	62,1	65,0	67,9
Скорость теплоносителя в калорифере КСк 4-2, м/сек	0,36	0,43	0,51	0,59	0,50	0,60	0,71	0,83	0,55	0,66	0,78	0,90
Тепловая мощность воздухонагревателя, кВт	33	40	47	54	47	56	66	77	51	61	72	83

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	2000				2500				3000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	2,94	3,06	3,18	3,31	3,68	3,82	3,97	4,13	4,42	4,58	4,77	4,96
Сопротивление по воздуху, Па	62	67	72	77	94	101	108	116	131	141	151	163
t воздуха на выходе из калорифера КСк 4-2, °С	33	29	25	20	31	27	22	17	30	25	20	15
Объем теплоносителя для нагрева, м³/ч	0,8	0,9	1,1	1,2	0,9	1,1	1,2	1,4	1,0	1,2	1,4	1,6
Гидравлическое сопротивление, кПа	0,3	0,4	0,6	0,9	0,4	0,6	0,9	1,2	0,5	0,8	1,2	1,7
Коэффициент теплопередачи, Вт/(м²•°C)	33,0	34,7	36,3	38,0	37,8	39,7	41,6	43,6	42,3	44,4	46,6	48,7
Скорость горячей воды в трубках, м/сек	0,17	0,21	0,25	0,29	0,20	0,25	0,30	0,35	0,23	0,28	0,34	0,40
Тепловая производительность, кВт	24	30	35	41	29	35	42	49	33	40	47	55

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	2000				2500				3000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,94	3,06	3,18	3,31	3,68	3,82	3,97	4,13	4,42	4,58	4,77	4,96
Аэродинамическое сопротивление, Па	62	67	72	77	94	101	108	116	131	141	151	163
t воздуха на выходе из калорифера КСк 4-2, °С	35	31	27	23	33	29	25	20	32	27	23	18
Расход теплоносителя, м³/ч	1,6	1,9	2,2	2,6	1,8	2,2	2,6	3,0	2,1	2,5	3,0	3,4
Сопротивление по воде, кПа	1,4	2,0	2,9	4,0	1,9	2,9	4,1	5,5	2,5	3,7	5,3	7,3
Коэффициент теплопередачи, Вт/(м²•°C)	37,1	39,0	40,9	42,8	42,6	44,8	47,0	49,1	47,7	50,1	52,5	55,0
Скорость теплоносителя в трубках, м/сек	0,37	0,45	0,53	0,62	0,44	0,53	0,63	0,74	0,50	0,60	0,72	0,85
Тепловой поток, кВт	26	31	37	44	30	37	44	52	35	42	50	59

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	1500				2000				2500
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	2,21	2,29	2,38	2,48	2,94	3,06	3,18	3,31	3,68	3,82	3,97	4,13
Аэродинамическое сопротивление, Па	37	39	42	46	62	67	72	77	94	101	108	116
Температура выходящего воздуха, °С	32	28	24	20	30	25	21	17	28	23	19	14
Расход теплоносителя, м³/ч	0,7	0,8	1,0	1,1	0,8	1,0	1,2	1,4	0,9	1,1	1,4	1,7
Гидравлическое сопротивление, кПа	0,2	0,3	0,5	0,7	0,3	0,5	0,8	1,1	0,4	0,7	1,1	1,5
Коэффициент теплопередачи, Вт/(м²•°C)	27,9	29,4	30,9	32,4	33,3	35,1	36,9	38,7	38,2	40,3	42,3	44,3
Скорость теплоносителя, м/сек	0,15	0,18	0,22	0,26	0,18	0,23	0,28	0,33	0,22	0,27	0,33	0,39
Тепловая мощность калорифера КСк 4-2, кВт	18	22	26	31	22	27	33	39	26	32	38	45

Расчет калорифера вентиляции онлайн Калориферы водяные КСк 4 цена

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных воздухонагревателей КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-2 и Двухрядный калорифер КСк 2-2. Расчет для температурных значений ниже -30 градусов произведен с четырехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.

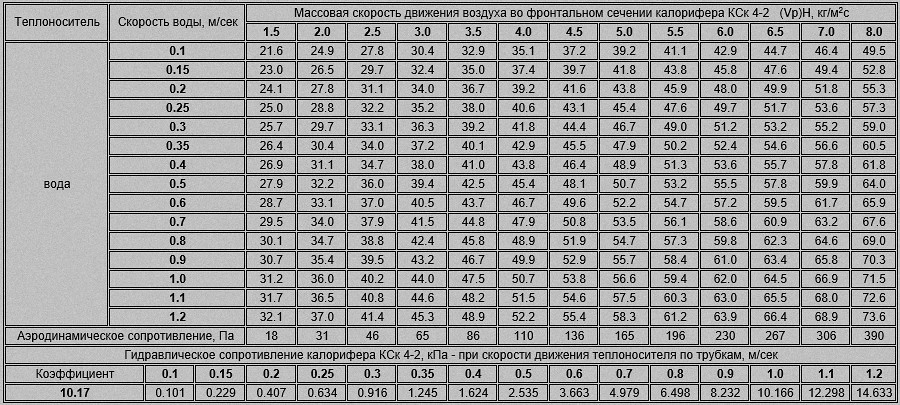

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 2

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-2 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха четырехрядного калорифера КСк 4-2
