Калорифер КФБ-12
Производство и сфера применения калорифера КФБ-12

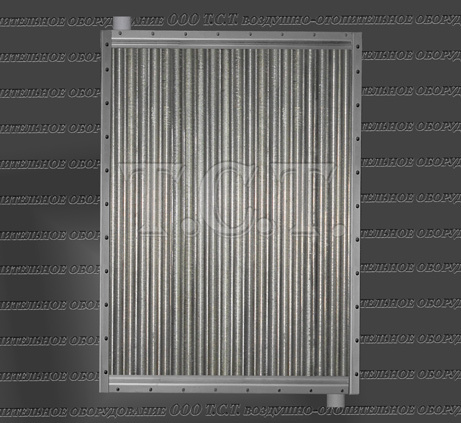

Калорифер КФБ-12 А - биметаллический паровой и водяной теплообменник со спирально-накатным алюминиевым оребрением теплопередающих элементов, комплектуемый для вентиляционно-отопительных приточных камер производственных, сельскохозяйственных и бытовых помещений. Калориферы КФБ-12 А применяются как отдельно, так и в составе воздухонагревательных установок для проветривания подземных горных выработок шахт в зимнее время. Изготовление и приемо-сдаточные испытания калориферов КФБ-12 А осуществляются в соответствии с основными требованиями ТУ 4863-002-55613706-02 с обязательной гидравлической проверкой каждого воздухоподогревателя. Теплообменники эксплуатируются в условиях умеренного и холодного климата (УХЛ) категории размещения 3 по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.

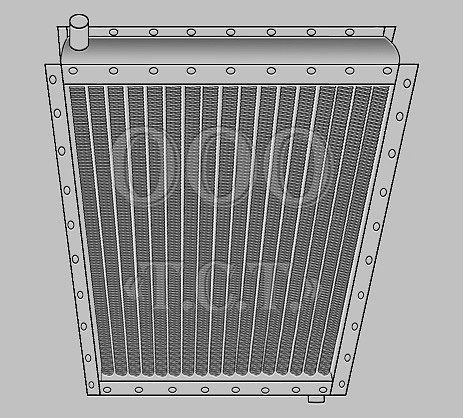

Калорифер КФБ-12 А3 и КФБ-12 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.

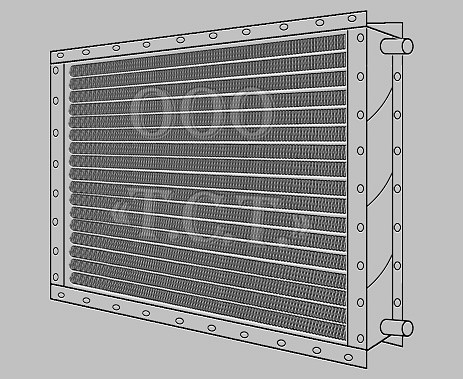

Калорифер КФБ-12 А3 и КФБ-12 А4 многоходовой

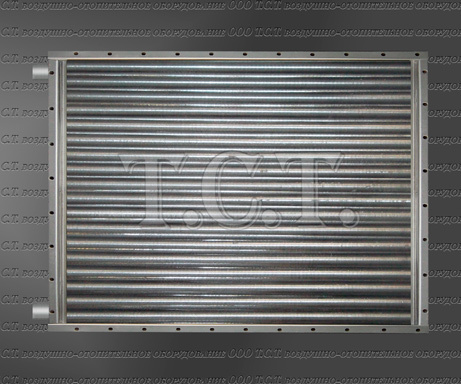

Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-12
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-12 А | |||
|---|---|---|---|
| КФБ-12 А3 паровой | КФС-12 паровой | К3ПП-12 | КФСО-12 паровой |
| КФБ-12 А4 паровой | КФБ-12 паровой | К4ПП-12 | КФБО-12 паровой |
По габаритным размерам биметаллические калориферы КФБ-12 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 12-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-12 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-12 А3 | 13500 | 348 | 48.2 | 167 |
| КФБ-12 А4 | 380 | 63.7 | 220 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-12 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-12, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1310 | 1356 | 1380 | 1445 | 960 | 1006 | 1030 | 857 | 65 |
Материал изготовления калориферов КФБ-12 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-12 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-12 А3 | 1.258 | 48.2 | 0.00379 | 0.00363 | 0.01758 |
| КФБ-12 А4 | 63.7 | 0.00523 | 0.02325 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-12 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 44 | 39 | 33 | 28 | 34 | 28 | 22 | 16 | 28 | 22 | 15 | 8 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,69 | 3,79 | 3,90 | 4,01 | 5,56 | 5,73 | 5,90 | 6,09 | 7,31 | 7,53 | 7,78 | 8,04 |
| Аэродинамическое сопротивление, Па | 73 | 76 | 81 | 85 | 156 | 165 | 174 | 185 | 260 | 274 | 291 | 310 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,9 | 75,8 | 76,7 | 77,7 | 89,4 | 90,5 | 91,7 | 92,9 | 100,6 | 101,8 | 103,3 | 104,7 |
| Расход пара калорифером КФБ-12 А3, кг/час | 481 | 529 | 582 | 632 | 618 | 680 | 744 | 810 | 723 | 794 | 872 | 952 |
| Тепловая производительность (мощность), кВт | 302 | 331 | 365 | 396 | 387 | 426 | 467 | 508 | 453 | 498 | 547 | 597 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 56 | 50 | 45 | 39 | 44 | 38 | 32 | 25 | 37 | 30 | 24 | 17 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,61 | 3,72 | 3,82 | 3,93 | 5,47 | 5,62 | 5,79 | 5,98 | 7,20 | 7,42 | 7,64 | 7,90 |
| Аэродинамическое сопротивление, Па | 70 | 74 | 77 | 82 | 151 | 159 | 168 | 179 | 252 | 267 | 282 | 300 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,2 | 75,1 | 76,0 | 77,0 | 88,7 | 89,8 | 91,0 | 92,2 | 99,9 | 101,2 | 102,5 | 104,0 |
| Расход пара калорифером КФБ-12 А3, кг/час | 569 | 623 | 673 | 730 | 734 | 799 | 865 | 938 | 860 | 938 | 1014 | 1097 |
| Тепловая производительность (мощность), кВт | 348 | 381 | 412 | 446 | 449 | 488 | 529 | 574 | 526 | 574 | 620 | 671 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 63 | 58 | 52 | 47 | 51 | 44 | 38 | 32 | 43 | 36 | 29 | 22 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,57 | 3,66 | 3,77 | 3,87 | 5,40 | 5,56 | 5,73 | 5,90 | 7,12 | 7,34 | 7,57 | 7,82 |
| Аэродинамическое сопротивление, Па | 68 | 72 | 76 | 80 | 148 | 156 | 165 | 174 | 247 | 262 | 277 | 295 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,8 | 74,7 | 75,6 | 76,5 | 88,3 | 89,4 | 90,5 | 91,7 | 99,4 | 100,7 | 102,1 | 103,5 |
| Расход пара калорифером КФБ-12 А3, кг/час | 632 | 682 | 738 | 791 | 809 | 881 | 948 | 1018 | 951 | 1031 | 1114 | 1200 |
| Тепловая производительность (мощность), кВт | 380 | 410 | 444 | 475 | 486 | 529 | 570 | 612 | 571 | 620 | 670 | 721 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 74 | 68 | 63 | 57 | 89 | 84 | 78 | 72 | 89 | 83 | 77 | 71 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,51 | 3,60 | 3,70 | 3,80 | 4,69 | 4,79 | 4,92 | 5,04 | 6,00 | 6,15 | 6,30 | 6,46 |
| Аэродинамическое сопротивление, Па | 66 | 69 | 73 | 77 | 113 | 118 | 124 | 130 | 180 | 188 | 197 | 206 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,3 | 74,1 | 75,0 | 75,9 | 83,0 | 83,8 | 84,7 | 85,7 | 92,4 | 93,3 | 94,3 | 95,3 |
| Расход пара калорифером КФБ-12 А3, кг/час | 716 | 772 | 825 | 885 | 609 | 664 | 726 | 790 | 646 | 713 | 781 | 851 |
| Тепловая производительность (мощность), кВт | 419 | 452 | 483 | 518 | 356 | 389 | 425 | 462 | 378 | 417 | 457 | 498 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 82 | 76 | 70 | 65 | 96 | 90 | 85 | 79 | 95 | 89 | 83 | 76 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,46 | 3,55 | 3,65 | 3,75 | 4,64 | 4,75 | 4,86 | 4,99 | 5,95 | 6,09 | 6,24 | 6,41 |
| Аэродинамическое сопротивление, Па | 64 | 68 | 71 | 75 | 111 | 116 | 121 | 127 | 177 | 185 | 193 | 203 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 72,8 | 73,7 | 74,6 | 75,4 | 82,6 | 83,5 | 84,3 | 85,3 | 92,0 | 93,0 | 93,9 | 95,0 |
| Расход пара калорифером КФБ-12 А3, кг/час | 779 | 836 | 896 | 952 | 683 | 745 | 803 | 868 | 733 | 802 | 872 | 950 |
| Тепловая производительность (мощность), кВт | 447 | 480 | 514 | 546 | 392 | 427 | 461 | 498 | 421 | 460 | 500 | 545 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 93 | 87 | 82 | 76 | 106 | 100 | 94 | 88 | 104 | 98 | 92 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,40 | 3,49 | 3,58 | 3,68 | 4,57 | 4,68 | 4,79 | 4,92 | 5,87 | 6,01 | 6,16 | 6,32 |
| Аэродинамическое сопротивление, Па | 62 | 65 | 69 | 72 | 108 | 113 | 118 | 124 | 173 | 180 | 189 | 198 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 72,3 | 73,1 | 73,9 | 74,8 | 82,1 | 83,0 | 83,8 | 84,7 | 91,5 | 92,4 | 93,4 | 94,4 |
| Расход пара калорифером КФБ-12 А3, кг/час | 879 | 939 | 995 | 1058 | 797 | 862 | 928 | 996 | 865 | 937 | 1010 | 1091 |
| Тепловая производительность (мощность), кВт | 488 | 521 | 553 | 588 | 443 | 479 | 515 | 553 | 481 | 520 | 561 | 606 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-12 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 51 | 46 | 41 | 36 | 41 | 36 | 30 | 24 | 35 | 29 | 23 | 17 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,65 | 3,74 | 3,85 | 3,95 | 5,50 | 5,65 | 5,81 | 5,99 | 7,22 | 7,43 | 7,66 | 7,90 |
| Аэродинамическое сопротивление, Па | 95 | 99 | 104 | 110 | 202 | 212 | 224 | 237 | 335 | 353 | 373 | 395 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,6 | 66,4 | 67,2 | 68,1 | 79,0 | 80,0 | 81,0 | 82,2 | 89,4 | 90,6 | 91,8 | 93,1 |
| Расход пара калорифером КФБ-12 А4, кг/час | 526 | 581 | 637 | 695 | 686 | 753 | 828 | 905 | 811 | 893 | 979 | 1066 |
| Тепловая производительность (мощность), кВт | 330 | 364 | 400 | 436 | 430 | 472 | 519 | 567 | 508 | 560 | 614 | 669 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 64 | 59 | 54 | 49 | 52 | 47 | 41 | 35 | 45 | 39 | 33 | 26 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,57 | 3,66 | 3,76 | 3,86 | 5,39 | 5,53 | 5,70 | 5,87 | 7,09 | 7,30 | 7,52 | 7,76 |
| Аэродинамическое сопротивление, Па | 91 | 95 | 100 | 105 | 195 | 205 | 216 | 228 | 324 | 341 | 360 | 382 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,0 | 65,7 | 66,5 | 67,3 | 78,3 | 79,3 | 80,3 | 81,4 | 88,7 | 89,8 | 91,0 | 92,3 |
| Расход пара калорифером КФБ-12 А4, кг/час | 622 | 679 | 737 | 797 | 815 | 884 | 962 | 1041 | 964 | 1050 | 1138 | 1236 |
| Тепловая производительность (мощность), кВт | 380 | 415 | 451 | 487 | 498 | 541 | 588 | 637 | 589 | 642 | 696 | 756 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 72 | 67 | 62 | 57 | 60 | 54 | 48 | 42 | 52 | 45 | 39 | 33 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,52 | 3,61 | 3,70 | 3,80 | 5,32 | 5,47 | 5,62 | 5,79 | 7,01 | 7,22 | 7,43 | 7,66 |
| Аэродинамическое сопротивление, Па | 89 | 93 | 97 | 102 | 190 | 200 | 211 | 223 | 317 | 335 | 353 | 373 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,6 | 65,3 | 66,1 | 66,9 | 77,8 | 78,8 | 79,8 | 80,9 | 88,2 | 89,4 | 90,6 | 91,8 |
| Расход пара калорифером КФБ-12 А4, кг/час | 688 | 747 | 806 | 867 | 896 | 973 | 1052 | 1134 | 1063 | 1158 | 1248 | 1341 |
| Тепловая производительность (мощность), кВт | 414 | 449 | 484 | 521 | 539 | 585 | 632 | 681 | 639 | 696 | 750 | 806 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 84 | 79 | 74 | 69 | 96 | 91 | 86 | 81 | 95 | 90 | 84 | 79 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,45 | 3,54 | 3,63 | 3,72 | 4,64 | 4,74 | 4,85 | 4,97 | 5,95 | 6,08 | 6,23 | 6,38 |
| Аэродинамическое сопротивление, Па | 85 | 89 | 94 | 98 | 148 | 154 | 161 | 168 | 234 | 244 | 255 | 266 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,0 | 64,7 | 65,5 | 66,3 | 73,2 | 73,9 | 74,7 | 75,5 | 81,9 | 82,7 | 83,6 | 84,5 |
| Расход пара калорифером КФБ-12 А4, кг/час | 779 | 839 | 900 | 963 | 673 | 738 | 804 | 872 | 724 | 796 | 876 | 952 |
| Тепловая производительность (мощность), кВт | 456 | 491 | 527 | 564 | 394 | 432 | 471 | 511 | 424 | 466 | 513 | 557 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 92 | 88 | 83 | 78 | 104 | 99 | 94 | 88 | 102 | 97 | 91 | 85 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,40 | 3,48 | 3,57 | 3,66 | 4,58 | 4,69 | 4,79 | 4,92 | 5,89 | 6,02 | 6,17 | 6,32 |
| Аэродинамическое сопротивление, Па | 83 | 87 | 91 | 96 | 144 | 151 | 157 | 164 | 230 | 239 | 250 | 262 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,6 | 64,3 | 65,0 | 65,8 | 72,8 | 73,5 | 74,3 | 75,1 | 81,5 | 82,3 | 83,2 | 84,2 |
| Расход пара калорифером КФБ-12 А4, кг/час | 851 | 906 | 969 | 1033 | 753 | 819 | 887 | 963 | 819 | 893 | 975 | 1059 |
| Тепловая производительность (мощность), кВт | 488 | 520 | 556 | 593 | 432 | 470 | 509 | 552 | 470 | 512 | 560 | 608 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 13500 | 20000 | 26000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 105 | 100 | 95 | 90 | 115 | 110 | 104 | 99 | 112 | 107 | 101 | 95 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,33 | 3,41 | 3,50 | 3,59 | 4,51 | 4,61 | 4,72 | 4,83 | 5,80 | 5,93 | 6,07 | 6,22 |
| Аэродинамическое сопротивление, Па | 80 | 84 | 88 | 92 | 140 | 146 | 153 | 159 | 224 | 233 | 243 | 254 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,0 | 63,7 | 64,4 | 65,2 | 72,3 | 73,0 | 73,8 | 74,5 | 81,0 | 81,8 | 82,7 | 83,6 |
| Расход пара калорифером КФБ-12 А4, кг/час | 953 | 1017 | 1082 | 1148 | 878 | 947 | 1024 | 1097 | 966 | 1043 | 1129 | 1216 |
| Тепловая производительность (мощность), кВт | 529 | 565 | 601 | 638 | 488 | 526 | 569 | 609 | 536 | 579 | 627 | 675 |

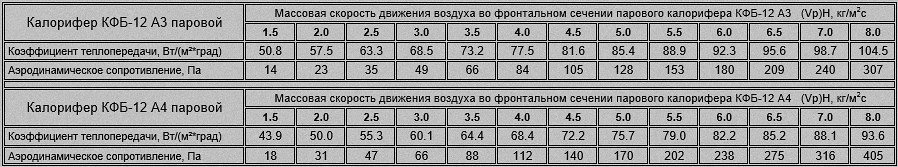

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-12 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-12
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-12 А | ||||
|---|---|---|---|---|
| КФБ-12 А3 водяной | КМС | КФС-12 водяной | К3ВП-12 | КФСО-12 водяной |
| КФБ-12 А4 водяной | КМБ | КФБ-12 водяной | К4ВП-12 | КФБО-12 водяной |

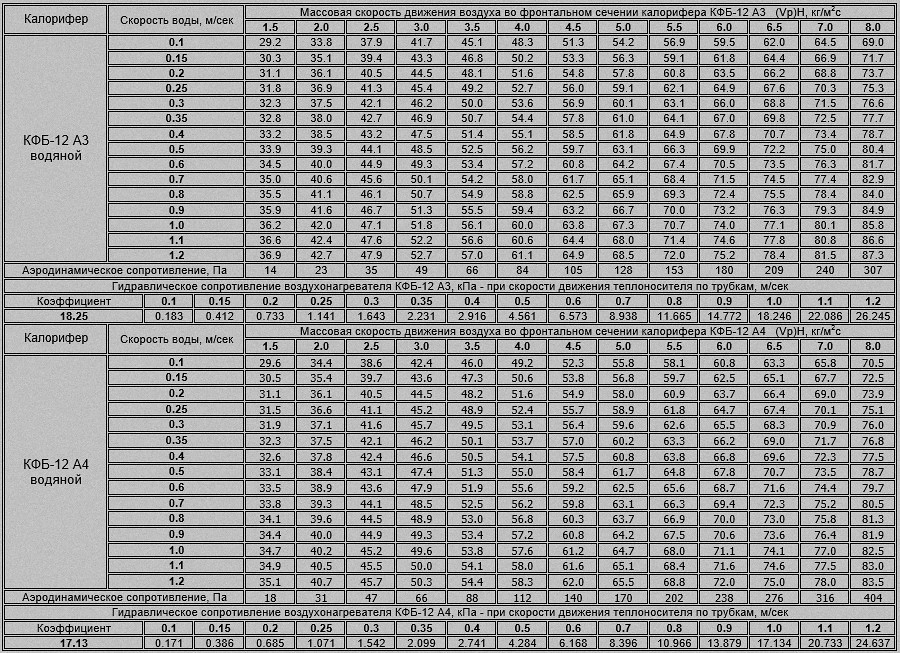

Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-12 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-12 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-12 А3 | 13500 | 309 | 48.2 | 167 |
| КФБ-12 А4 | 376 | 63.7 | 220 | |
| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-12, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1310 | 1356 | 1380 | 1445 | 960 | 1006 | 1030 | 857 | 65 |
Данные для расчета и подбора водяного калорифера КФБ-12 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-12 А3 | 1.258 | 48.2 | 0.00379 | 0.00363 | 0.00293 |
| КФБ-12 А4 | 63.7 | 0.00523 | 0.00388 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-12 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 8000 до 18000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13500 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,16 | 4,24 | 4,33 | 4,42 | 4,93 | 5,03 | 5,13 | 5,24 | 5,55 | 5,66 | 5,77 | 5,90 |
| Аэродинамическое сопротивление, Па | 91 | 94 | 98 | 102 | 125 | 129 | 134 | 140 | 155 | 161 | 167 | 174 |
| t воздуха на выходе из воздухонагревателя, °С | 29 | 26 | 23 | 20 | 26 | 23 | 20 | 16 | 24 | 21 | 18 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 2,9 | 3,0 | 3,2 | 3,4 | 3,2 | 3,4 | 3,6 | 3,8 | 3,5 | 3,7 | 3,9 | 4,1 |
| Гидравлическое сопротивление, кПа | 1,9 | 2,1 | 2,3 | 2,6 | 2,4 | 2,6 | 3,0 | 3,3 | 2,8 | 3,1 | 3,5 | 3,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 55,0 | 55,9 | 56,8 | 57,7 | 60,7 | 61,7 | 62,6 | 63,6 | 65,0 | 66,0 | 67,1 | 68,1 |
| Скорость теплоносителя в калорифере КФБ-12 А3, м/сек | 0,32 | 0,34 | 0,36 | 0,38 | 0,36 | 0,38 | 0,40 | 0,42 | 0,39 | 0,41 | 0,44 | 0,46 |
| Производительность по теплу, кВт | 262 | 277 | 293 | 310 | 293 | 311 | 329 | 347 | 317 | 336 | 355 | 375 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 13500 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,70 | 3,77 | 3,85 | 3,93 | 4,16 | 4,24 | 4,33 | 4,42 | 4,93 | 5,03 | 5,13 | 5,24 |
| Аэродинамическое сопротивление, Па | 73 | 76 | 79 | 82 | 91 | 94 | 98 | 102 | 125 | 129 | 134 | 140 |
| t воздуха на выходе из теплообменника, °С | 28 | 25 | 22 | 19 | 26 | 23 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 3,3 | 3,5 | 3,7 | 4,0 | 3,6 | 3,8 | 4,1 | 4,3 | 4,0 | 4,3 | 4,5 | 4,8 |
| Гидравлическое сопротивление, кПа | 2,4 | 2,8 | 3,1 | 3,5 | 2,9 | 3,3 | 3,7 | 4,1 | 3,6 | 4,1 | 4,6 | 5,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 52,4 | 53,3 | 54,1 | 55,0 | 56,1 | 57,0 | 58,0 | 58,9 | 61,9 | 62,9 | 64,0 | 65,0 |
| Скорость теплоносителя, м/сек | 0,37 | 0,39 | 0,41 | 0,44 | 0,40 | 0,42 | 0,45 | 0,47 | 0,45 | 0,47 | 0,50 | 0,53 |
| Производительность по теплу КФБ-12 А3, кВт | 230 | 244 | 258 | 273 | 249 | 264 | 280 | 296 | 279 | 296 | 314 | 332 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 13500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,08 | 3,14 | 3,21 | 3,28 | 3,70 | 3,77 | 3,85 | 3,93 | 4,16 | 4,24 | 4,33 | 4,42 |
| Аэродинамическое сопротивление, Па | 52 | 54 | 56 | 58 | 73 | 76 | 79 | 82 | 91 | 94 | 98 | 102 |
| t воздуха на выходе из воздухоподогревателя, °С | 29 | 26 | 23 | 21 | 27 | 24 | 20 | 17 | 25 | 22 | 19 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 3,8 | 4,0 | 4,3 | 4,5 | 4,3 | 4,5 | 4,8 | 5,1 | 4,6 | 4,9 | 4,3 | 5,5 |
| Гидравлическое сопротивление, кПа | 3,1 | 3,5 | 3,9 | 4,4 | 3,9 | 4,5 | 5,0 | 5,7 | 4,7 | 5,3 | 5,9 | 6,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,2 | 49,0 | 49,8 | 50,6 | 53,6 | 54,5 | 55,4 | 56,3 | 57,4 | 58,3 | 59,3 | 60,3 |
| Скорость теплоносителя, м/сек | 0,41 | 0,44 | 0,46 | 0,49 | 0,46 | 0,49 | 0,52 | 0,56 | 0,50 | 0,53 | 0,57 | 0,60 |
| Тепловой поток воздухонагревателя КФБ-12 А3, кВт | 195 | 207 | 220 | 234 | 221 | 235 | 250 | 265 | 239 | 255 | 270 | 287 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 11000 | 13000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,77 | 2,83 | 2,89 | 2,95 | 3,39 | 3,46 | 3,53 | 3,60 | 4,01 | 4,09 | 4,17 | 4,26 |
| Аэродинамическое сопротивление, Па | 43 | 44 | 46 | 48 | 62 | 64 | 67 | 69 | 85 | 88 | 91 | 95 |
| Температура воздуха на выходе из калорифера, °С | 30 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход горячей воды калорифером КФБ-12 А3, м³/ч | 4,4 | 4,7 | 5,0 | 5,3 | 5,0 | 5,4 | 5,7 | 6,0 | 5,6 | 6,0 | 6,4 | 6,8 |
| Гидравлическое сопротивление, кПа | 4,1 | 4,8 | 5,3 | 6,0 | 5,4 | 6,2 | 7,0 | 7,9 | 6,8 | 7,8 | 8,8 | 9,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,3 | 47,1 | 47,8 | 48,6 | 52,0 | 52,9 | 53,8 | 54,6 | 57,3 | 58,3 | 59,2 | 60,2 |
| Скорость теплоносителя в трубках, м/сек | 0,47 | 0,50 | 0,54 | 0,57 | 0,54 | 0,58 | 0,62 | 0,65 | 0,61 | 0,65 | 0,69 | 0,73 |
| Тепловая мощность воздухонагревателя, кВт | 177 | 188 | 200 | 213 | 203 | 216 | 230 | 244 | 228 | 243 | 258 | 274 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,47 | 2,51 | 2,57 | 2,62 | 3,08 | 3,14 | 3,21 | 3,28 | 3,70 | 3,77 | 3,85 | 3,93 |
| Аэродинамические потери калорифера КФБ-12 А3, Па | 34 | 36 | 37 | 38 | 52 | 54 | 56 | 58 | 73 | 76 | 79 | 82 |
| t воздуха на выходе из теплообменника, °С | 30 | 27 | 25 | 22 | 27 | 24 | 21 | 18 | 24 | 21 | 19 | 15 |
| Расход теплоносителя калорифером, м³/ч | 5,5 | 5,9 | 6,3 | 6,7 | 6,4 | 6,9 | 7,3 | 7,8 | 7,3 | 7,8 | 8,3 | 8,8 |
| Гидравлическое сопротивление, кПа | 6,5 | 7,3 | 8,3 | 9,4 | 8,8 | 10,0 | 11,4 | 12,9 | 11,4 | 13,0 | 14,7 | 16,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 44,5 | 45,2 | 46,0 | 46,8 | 50,7 | 51,5 | 52,4 | 53,2 | 56,3 | 57,3 | 58,2 | 59,2 |
| Скорость теплоносителя, м/сек | 0,59 | 0,63 | 0,67 | 0,72 | 0,69 | 0,74 | 0,79 | 0,84 | 0,79 | 0,84 | 0,89 | 0,95 |
| Производительность по теплу, кВт | 159 | 170 | 181 | 192 | 186 | 199 | 212 | 225 | 211 | 225 | 240 | 255 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 8000 | 10000 | 12000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,47 | 2,51 | 2,57 | 2,62 | 3,08 | 3,14 | 3,21 | 3,28 | 3,70 | 3,77 | 3,85 | 3,93 |
| Воздушное сопротивление, Па | 34 | 36 | 37 | 38 | 52 | 54 | 56 | 58 | 73 | 76 | 79 | 82 |
| Температура воздуха на выходе, °С | 30 | 27 | 24 | 22 | 26 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 6,8 | 7,3 | 7,8 | 8,3 | 8,0 | 8,5 | 9,1 | 9,7 | 9,0 | 9,6 | 10,3 | 10,9 |
| Гидравлические потери калорифера КФБ-12 А3, кПа | 9,8 | 11,2 | 12,8 | 14,4 | 13,4 | 15,4 | 17,5 | 19,8 | 17,4 | 19,8 | 22,5 | 25,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,4 | 46,2 | 46,9 | 47,7 | 51,7 | 52,6 | 53,4 | 54,3 | 57,5 | 58,4 | 59,4 | 60,4 |
| Скорость теплоносителя, м/сек | 0,73 | 0,78 | 0,84 | 0,89 | 0,85 | 0,91 | 0,98 | 1,04 | 0,97 | 1,04 | 1,11 | 1,18 |
| Тепловая производительность, кВт | 158 | 168 | 180 | 191 | 184 | 197 | 210 | 224 | 209 | 224 | 239 | 254 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-12 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 8000 до 20000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,16 | 4,33 | 4,52 | 4,72 | 4,93 | 5,13 | 5,35 | 5,59 | 6,16 | 6,42 | 6,69 | 6,99 |
| Аэродинамическое сопротивление, Па | 121 | 130 | 141 | 152 | 165 | 178 | 192 | 209 | 250 | 269 | 291 | 315 |
| t воздуха на выходе из воздухонагревателя, °С | 40 | 34 | 28 | 23 | 37 | 31 | 25 | 19 | 33 | 26 | 20 | 14 |
| Расход теплоносителя воздухонагревателем, м³/ч | 3,5 | 3,9 | 4,3 | 4,8 | 3,9 | 4,3 | 4,8 | 5,3 | 4,5 | 5,1 | 5,6 | 6,2 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,1 | 2,6 | 3,2 | 2,1 | 2,7 | 3,3 | 4,1 | 2,9 | 3,6 | 4,5 | 5,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 54,3 | 55,9 | 57,6 | 59,3 | 59,8 | 61,5 | 63,4 | 65,3 | 67,8 | 69,8 | 71,9 | 74,0 |
| Скорость теплоносителя в калорифере КФБ-12 А4, м/сек | 0,32 | 0,35 | 0,39 | 0,43 | 0,35 | 0,40 | 0,44 | 0,49 | 0,41 | 0,46 | 0,51 | 0,57 |
| Производительность по теплу, кВт | 319 | 357 | 397 | 439 | 358 | 401 | 446 | 493 | 417 | 466 | 518 | 573 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 13500 | 17000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,70 | 3,85 | 4,01 | 4,19 | 4,16 | 4,33 | 4,52 | 4,72 | 5,24 | 5,45 | 5,69 | 5,94 |
| Аэродинамическое сопротивление, Па | 97 | 105 | 113 | 123 | 121 | 130 | 141 | 152 | 185 | 199 | 215 | 233 |
| t воздуха на выходе из теплообменника, °С | 39 | 33 | 28 | 22 | 36 | 31 | 25 | 19 | 32 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 4,0 | 4,5 | 5,0 | 5,6 | 4,4 | 4,9 | 5,5 | 6,1 | 5,1 | 5,7 | 6,4 | 7,1 |
| Гидравлическое сопротивление, кПа | 2,2 | 2,8 | 3,5 | 4,3 | 2,6 | 3,3 | 4,1 | 5,0 | 3,5 | 4,5 | 5,6 | 6,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 51,6 | 53,1 | 54,6 | 56,3 | 55,1 | 56,7 | 58,4 | 60,2 | 62,8 | 64,6 | 66,5 | 68,6 |
| Скорость теплоносителя, м/сек | 0,36 | 0,40 | 0,45 | 0,50 | 0,39 | 0,44 | 0,49 | 0,54 | 0,45 | 0,51 | 0,57 | 0,63 |
| Производительность по теплу КФБ-12 А4, кВт | 278 | 312 | 349 | 388 | 302 | 339 | 378 | 420 | 353 | 397 | 443 | 492 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 13500 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,39 | 3,53 | 3,68 | 3,85 | 4,16 | 4,33 | 4,52 | 4,72 | 4,93 | 5,13 | 5,35 | 5,59 |
| Аэродинамическое сопротивление, Па | 83 | 89 | 96 | 104 | 121 | 130 | 141 | 152 | 165 | 178 | 192 | 209 |
| t воздуха на выходе из воздухоподогревателя, °С | 37 | 32 | 27 | 22 | 34 | 28 | 23 | 17 | 31 | 26 | 20 | 14 |
| Расход теплоносителя в теплообменнике, м³/ч | 4,8 | 5,4 | 6,1 | 6,8 | 5,6 | 6,3 | 7,0 | 7,8 | 6,2 | 7,0 | 7,9 | 8,8 |
| Гидравлическое сопротивление, кПа | 3,1 | 3,9 | 4,9 | 6,1 | 4,1 | 5,2 | 6,6 | 8,2 | 5,2 | 6,6 | 8,3 | 10,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 49,8 | 51,3 | 52,9 | 54,5 | 56,0 | 57,6 | 59,4 | 61,2 | 61,6 | 63,4 | 65,3 | 67,3 |
| Скорость теплоносителя, м/сек | 0,42 | 0,48 | 0,54 | 0,60 | 0,49 | 0,55 | 0,62 | 0,69 | 0,55 | 0,62 | 0,69 | 0,78 |
| Тепловой поток воздухонагревателя КФБ-12 А4, кВт | 250 | 282 | 316 | 352 | 289 | 326 | 365 | 406 | 324 | 366 | 410 | 456 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 15000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,08 | 3,21 | 3,35 | 3,50 | 3,70 | 3,85 | 4,01 | 4,19 | 4,62 | 4,81 | 5,02 | 5,24 |
| Аэродинамическое сопротивление, Па | 69 | 75 | 81 | 88 | 97 | 105 | 113 | 123 | 147 | 158 | 171 | 185 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 34 | 29 | 24 | 18 | 31 | 25 | 19 | 14 |
| Расход горячей воды калорифером КФБ-12 А4, м³/ч | 5,6 | 6,3 | 7,1 | 7,9 | 6,4 | 7,2 | 8,1 | 9,0 | 7,4 | 8,4 | 9,4 | 10,5 |
| Гидравлическое сопротивление, кПа | 4,1 | 5,3 | 6,7 | 8,3 | 5,3 | 6,8 | 8,7 | 10,8 | 7,3 | 9,3 | 11,8 | 14,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,7 | 49,4 | 50,8 | 52,4 | 53,1 | 54,7 | 56,4 | 58,1 | 60,3 | 62,1 | 63,9 | 65,9 |
| Скорость теплоносителя в трубках, м/сек | 0,49 | 0,55 | 0,63 | 0,70 | 0,56 | 0,63 | 0,71 | 0,79 | 0,65 | 0,74 | 0,83 | 0,92 |
| Тепловая мощность воздухонагревателя, кВт | 227 | 257 | 289 | 322 | 258 | 292 | 328 | 366 | 301 | 341 | 383 | 427 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 11000 | 13500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,77 | 2,89 | 3,01 | 3,15 | 3,39 | 3,53 | 3,68 | 3,85 | 4,16 | 4,33 | 4,52 | 4,72 |
| Аэродинамические потери калорифера КФБ-12 А4, Па | 57 | 62 | 66 | 72 | 83 | 89 | 96 | 104 | 121 | 130 | 141 | 152 |
| t воздуха на выходе из теплообменника, °С | 37 | 33 | 28 | 23 | 34 | 29 | 24 | 19 | 31 | 26 | 20 | 14 |
| Расход теплоносителя калорифером, м³/ч | 7,1 | 8,0 | 9,0 | 10,1 | 8,1 | 9,2 | 10,4 | 11,7 | 9,4 | 10,6 | 12,0 | 13,4 |
| Гидравлическое сопротивление, кПа | 6,4 | 8,3 | 10,6 | 13,4 | 8,6 | 11,1 | 14,1 | 17,7 | 11,5 | 14,8 | 18,9 | 23,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 46,1 | 47,4 | 48,9 | 50,4 | 51,6 | 53,2 | 54,8 | 56,5 | 58,0 | 59,7 | 61,5 | 63,4 |
| Скорость теплоносителя, м/сек | 0,61 | 0,70 | 0,79 | 0,88 | 0,71 | 0,80 | 0,91 | 1,01 | 0,82 | 0,93 | 1,05 | 1,17 |
| Производительность по теплу, кВт | 204 | 232 | 262 | 293 | 236 | 268 | 302 | 338 | 272 | 309 | 348 | 390 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,47 | 2,57 | 2,68 | 2,80 | 2,77 | 2,89 | 3,01 | 3,15 | 3,08 | 3,21 | 3,35 | 3,50 |
| Воздушное сопротивление, Па | 46 | 49 | 53 | 58 | 57 | 62 | 66 | 72 | 69 | 75 | 81 | 88 |
| Температура воздуха на выходе, °С | 38 | 34 | 29 | 24 | 36 | 32 | 27 | 22 | 35 | 30 | 25 | 20 |
| Объем потребляемого теплоносителя, м³/ч | 8,0 | 9,1 | 10,2 | 11,5 | 8,7 | 9,9 | 11,2 | 12,5 | 9,4 | 10,6 | 12,0 | 13,5 |
| Гидравлические потери калорифера КФБ-12 А4, кПа | 8,2 | 10,6 | 13,6 | 17,1 | 9,8 | 12,6 | 16,1 | 20,4 | 11,4 | 14,7 | 18,8 | 23,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,7 | 45,0 | 46,4 | 47,8 | 46,7 | 48,1 | 49,6 | 51,1 | 49,6 | 51,1 | 52,6 | 54,3 |
| Скорость теплоносителя, м/сек | 0,69 | 0,79 | 0,89 | 1,00 | 0,75 | 0,86 | 0,97 | 1,09 | 0,81 | 0,92 | 1,04 | 1,17 |
| Тепловая производительность, кВт | 185 | 210 | 238 | 267 | 201 | 229 | 259 | 290 | 217 | 247 | 279 | 313 |
Табличные показатели водяных калориферов КФБ-12 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-12, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
