Калорифер КСк 4-4

Производство и сфера назначения водяного калорифера КСк 4-4

Калорифер КСк 4-4 водяной предназначен для отопления производственных, общественных и административно-бытовых помещений. Используется в составе калориферных установок и комплектации индивидуальных приточных камер. Производство калориферов КСк 4 4 02ХЛ3 осуществляется согласно теплотехническим, аэродинамическим и гидравлическим характеристикам по ТУ 4863-002-55613706-02 с проведением прочностных и гидравлических испытаний. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: спортивные залы, автомастерские, цеха, торговые выставки и т. д.

Комплектация и технические характеристики калорифера КСк 4-4

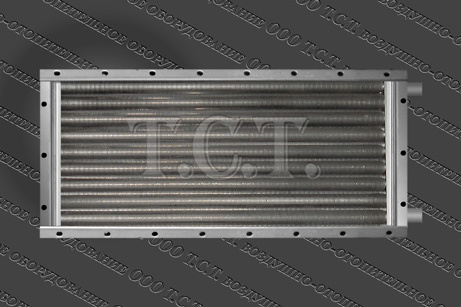

Калорифер КСк 4-4 представляет собой стальной жесткий корпус, включающий в себя автономный гидравлический тракт с пакетными биметаллическими теплообменными трубками. Изготовление теплоотдающих элементов для воздухонагревателя данного типа производится из металлической электросварной трубы по ГОСТ 10704-91 диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм.

Калориферы водяные КСк 4 Каталог калориферов КСк 4

Схема основных элементов воздухонагревателя КСк

Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов, расположенных зигзагообразным порядком. Ходов по теплоносителю – четыре.

Основные технические характеристики водяного воздухонагревателя КСк 4-4-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
4000	92	22.6	48

Площадь поверхности теплообмена – 22.6 м². Производительность по воздуху - 4000 м³/ч. Тепловая мощность калорифера - 92 кВт. Вес (масса) не более - 48 кг. Вместимость (емкость) воздухонагревателя КСк 4-4 – 5.8 литра. Габариты по контуру - 977 х 450 х 180 мм. Количество оребренных трубок с теплоносителем – 34 шт. Полная длина металлической трубки – 920 мм. Длина спирально-накатного алюминиевого оребрения – 880 мм. Диаметр патрубков для воды – 32 мм.

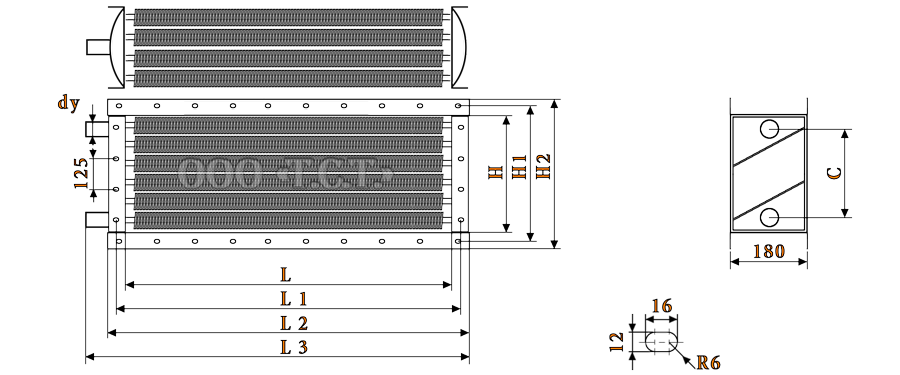

Габаритные и присоединительные размеры калорифера КСк 4-4

Габаритные и присоединительные размеры оребренного теплообменника КСк 4-4, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
905	953	977	1025	378	426	450	305	32

Габаритные размеры воздухонагревателя КСк 4 4: L - 905 мм (длина трубок до решеток - внутренняя длина теплообменника), L1 - 953 мм (расстояние между монтажными отверстиями), L2 - 977 мм (полная длина калорифера КСк 4 4 - без патрубков), L3 - 1025 мм (полная длина отопительного модуля - с патрубками), H - 378 мм (внутренняя ширина водовоздушного нагревателя), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина КСк 4 4), С - 305 мм (расстояние между патрубками - по центру).

Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-4

Технические данные калорифера КСк 4-4 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4	4	0.905	0.337	22.6	0.00224	0.00101	0.00113

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 4 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2000 до 7000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	4000				6400				7000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	4,26	4,43	4,60	4,79	6,82	7,08	7,36	7,66	7,46	7,74	8,05	8,38
Аэродинамическое сопротивление, Па	123	132	142	152	291	312	335	361	343	368	395	425
t воздуха на выходе из воздухонагревателя, °С	48	44	39	33	42	37	31	25	41	36	30	24
Расход теплоносителя, м³/ч	0,8	0,9	1,0	1,2	1,1	1,3	1,4	1,6	1,2	1,3	1,5	1,7
Гидравлическое сопротивление, кПа	0,4	0,6	0,8	1,0	0,9	1,2	1,5	2,0	1,0	1,3	1,8	2,2
Коэффициент теплопередачи, Вт/(м²•°C)	40,6	42,3	44,0	45,8	54,1	56,3	58,6	60,9	57,1	59,5	61,9	64,4
Скорость теплоносителя в калорифере КСк 4-4, м/сек	0,20	0,23	0,26	0,30	0,28	0,33	0,37	0,42	0,30	0,35	0,39	0,45
Производительность по теплу, кВт	71	81	92	104	99	114	129	145	106	121	137	155

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	4000				5000				6500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	4,26	4,43	4,60	4,79	5,33	5,53	5,75	5,99	6,93	7,19	7,48	7,78
Аэродинамическое сопротивление, Па	123	132	142	152	185	198	213	229	300	321	345	371
t воздуха на выходе из теплообменника, °С	46	41	36	31	43	38	33	27	40	35	29	23
Расход теплоносителя, м³/ч	1,0	1,2	1,3	1,5	1,2	1,4	1,5	1,7	1,4	1,6	1,9	2,1
Гидравлическое сопротивление, кПа	0,7	0,9	1,2	1,6	1,0	1,3	1,7	2,2	1,5	1,9	2,5	3,2
Коэффициент теплопередачи, Вт/(м²•°C)	42,0	43,8	45,6	47,5	48,2	50,2	52,3	54,4	56,5	58,9	61,3	63,8
Скорость теплоносителя, м/сек	0,25	0,29	0,33	0,38	0,29	0,34	0,39	0,44	0,36	0,41	0,47	0,53
Производительность по теплу калорифера КСк 4-4, кВт	68	78	89	101	79	91	104	118	95	110	126	142

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	3150				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,36	3,49	3,62	3,77	4,26	4,43	4,60	4,79	5,33	5,53	5,75	5,99
Аэродинамическое сопротивление, Па	79	85	91	98	123	132	142	152	185	198	213	229
t воздуха на выходе из воздухоподогревателя, °С	47	43	38	34	44	40	35	30	42	37	31	26
Расход теплоносителя в калорифере КСк 4-4, м³/ч	1,1	1,3	1,4	1,6	1,3	1,5	1,7	1,9	1,5	1,7	2,0	2,3
Гидравлическое сопротивление, кПа	0,8	1,1	1,5	1,9	1,1	1,6	2,0	2,6	1,6	2,1	2,8	3,7
Коэффициент теплопередачи, Вт/(м²•°C)	37,7	39,3	41,0	42,7	43,6	45,5	47,4	49,4	50,0	52,2	54,4	56,6
Скорость теплоносителя, м/сек	0,27	0,31	0,36	0,41	0,32	0,37	0,42	0,48	0,37	0,44	0,50	0,57
Тепловой поток, кВт	55	63	73	83	65	75	86	98	76	89	102	115

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	3000				3500				4500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,20	3,32	3,45	3,59	3,73	3,87	4,03	4,19	4,80	4,98	5,18	5,39
Аэродинамическое сопротивление КСк 4-4, Па	73	78	84	90	96	103	111	119	153	164	176	189
Температура воздуха на выходе из калорифера, °С	47	42	38	34	45	40	36	31	42	37	32	27
Расход горячей воды, м³/ч	1,3	1,5	1,7	2,0	1,5	1,7	2,0	2,2	1,8	2,0	2,3	2,6
Гидравлическое сопротивление, кПа	1,2	1,6	2,1	2,7	1,6	2,0	2,7	3,4	2,1	2,9	3,8	5,0
Коэффициент теплопередачи, Вт/(м²•°C)	37,9	39,5	41,2	42,9	41,6	43,5	45,3	47,2	48,6	50,7	52,9	55,1
Скорость теплоносителя в трубках, м/сек	0,32	0,37	0,43	0,48	0,36	0,42	0,48	0,55	0,43	0,51	0,58	0,66
Тепловая мощность, кВт	51	60	69	79	58	67	77	88	69	81	93	106

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	3000				3500				4500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,20	3,32	3,45	3,59	3,73	3,87	4,03	4,19	4,80	4,98	5,18	5,39
Аэродинамическое сопротивление, Па	73	78	84	90	96	103	111	119	153	164	176	189
t воздуха на выходе из теплообменника, °С	46	42	38	33	44	40	35	31	41	37	32	27
Расход теплоносителя калорифером КСк 4-4, м³/ч	1,8	2,1	2,4	2,7	2,0	2,3	2,7	3,1	2,4	2,8	3,2	3,7
Гидравлическое сопротивление, кПа	2,2	3,0	4,0	5,2	2,7	3,8	5,1	6,6	4,0	5,5	7,3	9,6
Коэффициент теплопередачи, Вт/(м²•°C)	39,8	41,6	43,4	45,2	43,7	45,7	47,7	49,7	51,1	53,3	55,6	58,0
Скорость теплоносителя, м/сек	0,44	0,51	0,60	0,68	0,49	0,58	0,67	0,76	0,59	0,70	0,80	0,92
Производительность по теплу, кВт	50	59	68	78	57	66	77	88	68	80	92	105

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк4-4 воздуха, м³/ч	5000				5500				6000
Температура входящего холодного воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	5,33	5,53	5,75	5,99	5,86	6,09	6,33	6,59	6,40	6,64	6,90	7,18
Аэродинамические потери, Па	185	198	213	229	221	236	254	273	259	277	298	320
Температура выходящего нагретого воздуха, °С	35	30	25	20	34	29	24	19	33	29	23	18
Объем используемого теплоносителя, м³/ч	1,6	1,9	2,2	2,6	1,8	2,1	2,4	2,8	1,9	2,2	2,6	2,9
Гидравлические потери, кПа	1,8	2,6	3,5	4,7	2,1	2,9	4,0	5,4	2,4	3,3	4,6	6,1
Коэффициент теплопередачи, Вт/(м²•°C)	50,6	52,9	55,3	57,7	53,6	56,1	58,6	61,2	56,5	59,2	61,8	64,5
Скорость теплоносителя, м/сек	0,40	0,48	0,56	0,64	0,43	0,51	0,60	0,69	0,46	0,54	0,63	0,73
Тепловая мощность воздухонагревателя, кВт	65	77	89	103	69	82	96	110	74	87	102	117

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	3000				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	3,20	3,32	3,45	3,59	4,26	4,43	4,60	4,79	5,33	5,53	5,75	5,99
Воздушное сопротивление калорифера КСк 4 4, Па	73	78	84	90	123	132	142	152	185	198	213	229
t нагретого воздуха на выходе из теплообменника, °С	43	38	34	30	40	35	31	26	37	32	28	23
Расход теплоносителя, м³/ч	1,7	2,0	2,3	2,6	2,1	2,4	2,8	3,2	2,4	2,8	3,3	3,8
Сопротивление по воде, кПа	1,9	2,6	3,5	4,7	2,9	4,0	5,5	7,2	4,0	5,6	7,6	10,1
Коэффициент теплопередачи, Вт/(м²•°C)	39,3	41,1	43,0	44,8	46,9	49,1	51,3	53,5	53,8	56,3	58,6	61,4
Скорость теплоносителя в трубках, м/сек	0,41	0,48	0,56	0,64	0,50	0,60	0,70	0,80	0,59	0,70	0,82	0,94
Производительность по теплу, кВт	47	55	64	74	58	69	80	92	68	81	94	108

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	3500				4500				5500
Температура подаваемого в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,73	3,87	4,03	4,19	4,80	4,98	5,18	5,39	5,86	6,09	6,33	6,59
Воздушное сопротивление, Па	96	103	111	119	153	164	176	189	221	236	254	273
Температура воздуха на выходе из КСк 4-4, °С	36	32	27	22	34	29	24	19	32	27	22	17
Объем потребляемого теплоносителя, м³/ч	1,2	1,4	1,6	1,9	1,4	1,7	2,0	2,3	1,6	1,9	2,3	2,6
Гидравлические потери калорифера КСк 4-4, кПа	0,9	1,3	1,8	2,5	1,3	1,9	2,6	3,6	1,8	2,5	3,5	4,7
Коэффициент теплопередачи, Вт/(м²•°C)	40,1	42,0	44,0	46,0	46,8	49,1	51,3	53,6	52,9	55,5	58,0	60,6
Скорость теплоносителя, м/сек	0,28	0,34	0,40	0,47	0,34	0,41	0,48	0,56	0,40	0,47	0,56	0,65
Тепловая производительность, кВт	46	55	65	75	55	66	78	90	64	77	90	104

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	2500				3500				4200
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	2,67	2,77	2,88	2,99	3,73	3,87	4,03	4,19	4,48	4,65	4,83	5,03
Аэродинамическое сопротивление, Па	52	56	60	64	96	103	111	119	135	144	155	167
t воздуха на выходе из воздухоподогревателя, °С	41	37	33	30	38	33	29	25	36	31	27	22
Расход теплоносителя, м³/ч	1,7	2,0	2,3	2,7	2,1	2,5	3,0	3,4	2,4	2,9	3,4	3,9
Гидравлическое сопротивление, кПа	1,8	2,6	3,7	4,9	3,0	4,4	6,1	8,2	4,0	5,8	8,0	10,8
Коэффициент теплопередачи, Вт/(м²•°C)	35,9	37,6	39,3	41,1	44,1	46,3	48,4	50,6	49,4	51,8	54,2	56,6
Скорость теплоносителя в калорифере КСк 4-4, м/сек	0,40	0,48	0,57	0,66	0,52	0,62	0,73	0,85	0,59	0,71	0,84	0,98
Тепловая мощность воздухонагревателя, кВт	37	45	53	61	48	58	68	79	55	66	78	90

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	3800				4300				4800
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	4,05	4,20	4,37	4,55	4,58	4,76	4,95	5,15	5,12	5,31	5,52	5,75
Сопротивление по воздуху, Па	112	120	129	139	141	151	162	174	172	184	198	213
t воздуха на выходе из калорифера КСк 4-4, °С	32	27	23	18	31	26	21	17	30	25	20	15
Объем теплоносителя для нагрева, м³/ч	1,3	1,6	1,9	2,2	1,4	1,7	2,1	2,4	1,6	1,9	2,2	2,6
Гидравлическое сопротивление, кПа	1,1	1,7	2,4	3,3	1,3	2,0	2,9	3,9	1,7	2,4	3,3	4,6
Коэффициент теплопередачи, Вт/(м²•°C)	42,5	44,7	46,8	49,0	45,8	48,2	50,5	52,8	49,0	51,5	54,0	56,5
Скорость горячей воды в трубках, м/сек	0,32	0,38	0,46	0,54	0,35	0,42	0,50	0,59	0,37	0,46	0,54	0,64
Тепловая производительность, кВт	44	54	64	75	48	59	70	82	52	64	76	89

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	2000				2800				3700
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,13	2,21	2,30	2,40	2,98	3,10	3,22	3,35	3,94	4,09	4,26	4,43
Аэродинамическое сопротивление, Па	35	37	40	43	64	69	74	79	107	114	123	132
t воздуха на выходе из калорифера КСк 4-4, °С	39	36	33	29	36	33	29	25	34	30	25	21
Расход теплоносителя, м³/ч	1,7	2,1	2,4	2,8	2,2	2,6	3,2	3,7	2,7	3,3	3,9	4,5
Сопротивление по воде, кПа	1,9	2,8	4,0	5,5	3,2	4,7	6,8	9,3	4,9	7,2	10,2	14,1
Коэффициент теплопередачи, Вт/(м²•°C)	32,2	33,8	35,5	37,1	39,6	41,7	43,7	45,7	47,1	49,5	51,9	54,3
Скорость теплоносителя в трубках, м/сек	0,41	0,50	0,60	0,70	0,53	0,65	0,77	0,90	0,66	0,80	0,95	1,10
Тепловой поток, кВт	29	35	42	49	37	45	54	63	46	56	66	78

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	2500				3300				4000
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	2,67	2,77	2,88	2,99	3,52	3,65	3,80	3,95	4,26	4,43	4,60	4,79
Аэродинамическое сопротивление, Па	52	56	60	64	87	93	99	107	123	132	142	152
Температура выходящего воздуха, °С	32	28	24	20	29	25	21	17	28	24	19	15
Расход теплоносителя, м³/ч	1,1	1,3	1,5	1,8	1,3	1,6	1,9	2,2	1,5	1,8	2,2	2,6
Гидравлическое сопротивление, кПа	0,7	1,0	1,6	2,2	1,0	1,7	2,3	3,3	1,4	2,1	3,1	4,4
Коэффициент теплопередачи, Вт/(м²•°C)	33,2	35,0	36,7	38,5	39,4	41,5	43,6	45,7	44,3	46,7	49,1	51,4
Скорость теплоносителя, м/сек	0,25	0,31	0,37	0,44	0,30	0,38	0,46	0,54	0,35	0,44	0,53	0,62
Тепловая мощность калорифера КСк 4-4, кВт	29	36	43	51	36	44	53	63	41	51	61	73

Расчет водяного калорифера онлайн Калориферы водяные КСк прайс-лист

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных воздухонагревателей КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-4 и Двухрядный калорифер КСк 2-4. Расчет для температурных значений ниже -30 градусов произведен с четырехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.

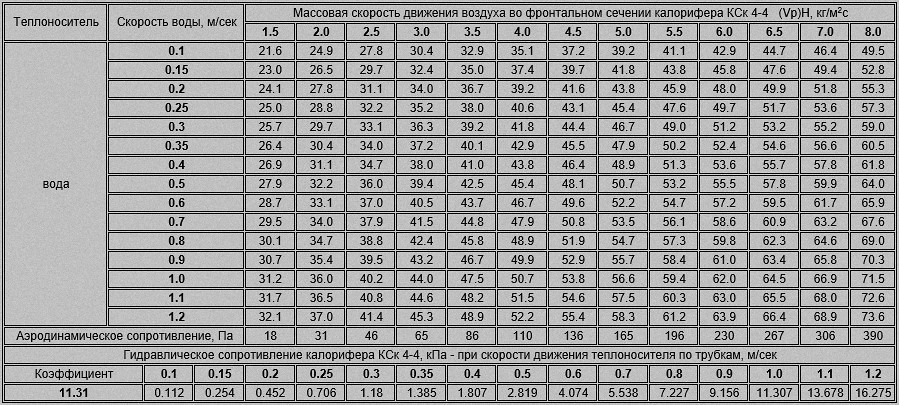

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 4

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-4 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха четырехрядного калорифера КСк 4-4
