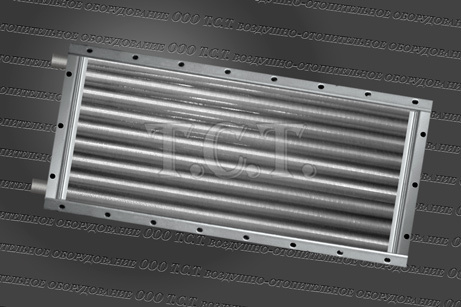

Калорифер КСк 3-4

Производство и сфера применения водяного калорифера КСк 3-4

Калорифер КСк 3-4 водяной осуществляет нагрев рециркуляционного, внешнего или смешанного воздуха для отопления помещений промышленного и сельскохозяйственного назначения, а также в отопительно-вентиляционных системах зданий. Производство водяных калориферов КСк 3 4 02-ХЛ3 соответствует техническим характеристикам по ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на герметичность и прочность. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: цеха, фермы, промышленные здания, теплицы и т. д.

Конструкция и технические характеристики калорифера КСк 3-4

Калорифер КСк 3-4 состоит из трех рядов теплоотдающих элементов, концы которых выходят в распределительные коллектора. Для подсоединения к внешней системе теплоснабжения предусмотрены специальные патрубки. Для крепления отопительного модуля к системе воздуховодов пробиваются монтажные отверстия, располагаемые в корпусе трубных решеток и съемных боковых щитках. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения.

Трехрядные калориферы КСк Каталог калориферов КСк

Схема основных элементов воздухонагревателя КСк

Теплоноситель - горячая, перегретая вода по ГОСТ 20995. Три ряда теплоотдающих элементов с шахматным расположением по ходу воздушного потока. Количество ходов по теплоносителю – четыре.

Основные технические характеристики водяного воздухонагревателя КСк 3-4-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
4000	79	17.3	41

Тепловая мощность калорифера - 79 кВт. Производительность по воздуху - 4000 м³/ч. Площадь поверхности теплообмена – 17.3 м². Вес (масса) не более - 41 кг. Емкость (объем) воздухонагревателя КСк 3-4 - 4.4 литра. Габариты по контуру - 977 х 450 х 180. Теплонесущие трубки (количество) – 26 шт. Длина каждой металлической трубки – 920 мм. Длина алюминиевого спирально-накатного оребрения трубки – 880 мм. Диаметр патрубков – 32 мм.

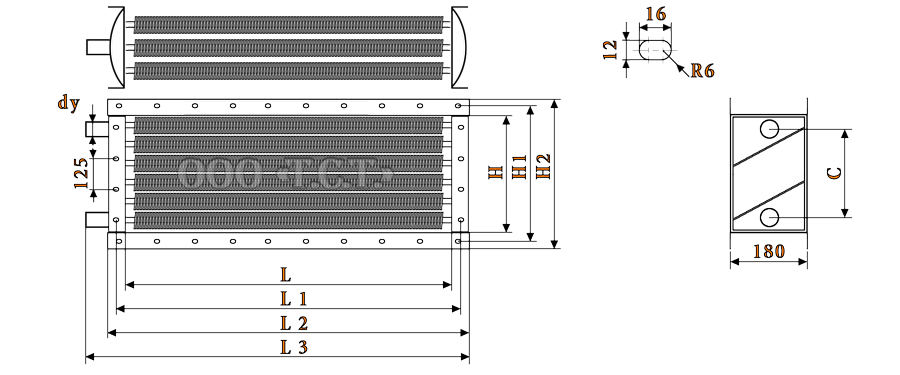

Габаритные и присоединительные размеры калорифера КСк 3-4

Габаритные и присоединительные размеры оребренного теплообменника КСк 3-4, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
905	953	977	1025	378	426	450	305	32

Габаритные размеры оребренных теплообменников КСк 3 4: L - 905 мм (длина трубок до решеток - внутренняя длина воздухоподогревателя), L1 - 953 мм (расстояние между монтажными отверстиями), L2 - 977 мм (полная длина водяного нагревателя - без патрубков), L3 - 1025 мм (полная длина воздухонагревателя - с патрубками), H - 378 мм (внутренняя ширина КСк 3 4), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина отопительного прибора КСк 3 4), С - 305 мм (расстояние между патрубками - по центру).

Расчетные рабочие параметры водяного калорифера типа КСк 3-4

Технические данные калорифера КСк 3-4 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4	3	0.905	0.337	17.3	0.00164	0.00101	0.00086

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 4 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2000 до 7000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	4000				6400				7000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	4,26	4,43	4,60	4,79	6,82	7,08	7,36	7,66	7,46	7,74	8,05	8,38
Аэродинамическое сопротивление, Па	86	92	99	107	204	218	234	252	240	257	276	297
t воздуха на выходе из воздухонагревателя, °С	41	36	30	24	35	29	22	16	34	27	21	14
Расход теплоносителя, м³/ч	0,7	0,8	0,9	1,0	0,9	1,1	1,2	1,3	1,0	1,1	1,3	1,4
Гидравлическое сопротивление, кПа	0,5	0,7	0,9	1,2	1,0	1,4	1,7	2,2	1,1	1,5	2,0	2,5
Коэффициент теплопередачи, Вт/(м²•°C)	43,2	44,9	46,6	48,4	55,8	58,0	60,2	62,5	58,6	60,9	63,2	65,7
Скорость теплоносителя в калорифере КСк 3-4, м/сек	0,23	0,26	0,30	0,34	0,31	0,36	0,40	0,45	0,33	0,38	0,43	0,48
Производительность по теплу, кВт	61	70	79	89	82	94	107	120	87	100	113	127

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	4000				5000				6500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	4,26	4,43	4,60	4,79	5,33	5,53	5,75	5,99	6,93	7,19	7,48	7,78
Аэродинамическое сопротивление, Па	86	92	99	107	130	139	149	161	210	225	241	260
t воздуха на выходе из теплообменника, °С	39	34	28	22	36	30	25	18	33	27	20	14
Расход теплоносителя, м³/ч	0,9	1,0	1,1	1,3	1,0	1,2	1,3	1,5	1,2	1,4	1,5	1,7
Гидравлическое сопротивление, кПа	0,8	1,1	1,5	1,9	1,2	1,5	2,0	2,6	1,6	2,2	2,8	3,7
Коэффициент теплопередачи, Вт/(м²•°C)	44,8	46,6	48,4	50,3	50,6	52,6	54,7	56,9	58,3	60,7	63,1	65,6
Скорость теплоносителя, м/сек	0,28	0,33	0,37	0,42	0,33	0,38	0,43	0,49	0,39	0,45	0,51	0,58
Производительность по теплу калорифера КСк 3-4, кВт	58	67	76	86	67	77	88	100	79	91	104	118

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	3150				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,36	3,49	3,62	3,77	4,26	4,43	4,60	4,79	5,33	5,53	5,75	5,99
Аэродинамическое сопротивление, Па	56	60	64	69	86	92	99	107	130	139	149	161
t воздуха на выходе из воздухоподогревателя, °С	41	36	31	26	38	33	27	21	35	29	23	18
Расход теплоносителя в калорифере КСк 3-4, м³/ч	1,0	1,1	1,3	1,4	1,1	1,3	1,5	1,7	1,3	1,5	1,7	1,9
Гидравлическое сопротивление, кПа	1,0	1,4	1,8	2,3	1,4	1,9	2,5	3,3	1,9	2,6	3,4	4,4
Коэффициент теплопередачи, Вт/(м²•°C)	40,9	42,6	44,3	46,1	46,6	48,6	50,5	52,5	52,6	54,8	57,1	59,4
Скорость теплоносителя, м/сек	0,31	0,36	0,41	0,47	0,36	0,42	0,48	0,55	0,42	0,49	0,56	0,63
Тепловой поток, кВт	48	55	63	72	56	65	74	85	65	75	86	98

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	3000				3500				4500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,20	3,32	3,45	3,59	3,73	3,87	4,03	4,19	4,80	4,98	5,18	5,39
Аэродинамическое сопротивление КСк 3-4, Па	51	54	58	63	67	72	78	84	107	115	123	132
Температура воздуха на выходе из калорифера, °С	41	36	31	26	39	34	29	23	36	30	25	19
Расход горячей воды, м³/ч	1,2	1,3	1,5	1,7	1,3	1,5	1,7	1,9	1,5	1,7	2,0	2,3
Гидравлическое сопротивление, кПа	1,5	2,0	2,7	3,5	1,8	2,5	3,3	4,3	2,6	3,5	4,7	6,1
Коэффициент теплопередачи, Вт/(м²•°C)	41,3	43,1	44,8	46,6	44,9	46,9	48,8	50,8	51,6	53,8	56,0	58,3
Скорость теплоносителя в трубках, м/сек	0,37	0,44	0,50	0,57	0,41	0,48	0,56	0,63	0,49	0,57	0,66	0,75
Тепловая мощность, кВт	45	53	61	69	50	59	67	77	59	69	80	91

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	3000				3500				4500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,20	3,32	3,45	3,59	3,73	3,87	4,03	4,19	4,80	4,98	5,18	5,39
Аэродинамическое сопротивление, Па	51	54	58	63	67	72	78	84	107	115	123	132
t воздуха на выходе из теплообменника, °С	40	36	31	26	38	33	28	23	35	30	24	19
Расход теплоносителя калорифером КСк 3-4, м³/ч	1,6	1,8	2,1	2,4	1,8	2,0	2,4	2,7	2,1	2,4	2,8	3,2
Гидравлическое сопротивление, кПа	2,8	3,9	5,2	6,9	3,5	4,8	6,5	8,4	4,9	6,8	9,1	11,8
Коэффициент теплопередачи, Вт/(м²•°C)	43,5	45,4	47,3	49,3	47,4	49,5	51,5	53,6	54,4	56,8	59,2	61,6
Скорость теплоносителя, м/сек	0,51	0,60	0,69	0,79	0,57	0,67	0,77	0,88	0,67	0,79	0,91	1,04
Производительность по теплу, кВт	45	52	60	69	50	58	67	77	59	69	79	91

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк3-4 воздуха, м³/ч	4500				5000				5500
Температура входящего холодного воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	4,80	4,98	5,18	5,39	5,33	5,53	5,75	5,99	5,86	6,09	6,33	6,59
Аэродинамические потери, Па	107	115	123	132	130	139	149	161	154	165	178	191
Температура выходящего нагретого воздуха, °С	31	25	20	14	30	24	18	13	29	23	17	12
Объем используемого теплоносителя, м³/ч	1,3	1,5	1,8	2,1	1,4	1,6	1,9	2,2	1,5	1,8	2,0	2,3
Гидравлические потери, кПа	1,9	2,7	3,7	4,9	2,2	3,1	4,2	5,6	2,5	3,5	4,8	6,3
Коэффициент теплопередачи, Вт/(м²•°C)	50,3	52,6	54,9	57,2	53,3	55,7	58,1	60,6	56,1	58,7	61,2	63,8
Скорость теплоносителя, м/сек	0,42	0,50	0,58	0,67	0,45	0,53	0,62	0,72	0,48	0,57	0,66	0,76
Тепловая мощность воздухонагревателя, кВт	51	61	71	82	55	65	76	87	59	69	81	93

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	3000				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	3,20	3,32	3,45	3,59	4,26	4,43	4,60	4,79	5,33	5,53	5,75	5,99
Воздушное сопротивление калорифера КСк 3 4, Па	51	54	58	63	86	92	99	107	130	139	149	161
t нагретого воздуха на выходе из теплообменника, °С	38	33	28	23	34	29	24	19	32	26	21	15
Расход теплоносителя, м³/ч	1,5	1,7	2,0	2,3	1,8	2,1	2,4	2,8	2,1	2,4	2,8	3,2
Сопротивление по воде, кПа	2,4	3,4	4,6	6,1	3,6	5,0	6,8	9,1	4,8	6,8	9,2	12,2
Коэффициент теплопередачи, Вт/(м²•°C)	43,0	44,9	46,8	48,8	50,3	52,6	54,9	57,2	56,9	59,5	62,1	64,7
Скорость теплоносителя в трубках, м/сек	0,47	0,56	0,65	0,75	0,58	0,68	0,79	0,91	0,67	0,79	0,93	1,06
Производительность по теплу, кВт	42	49	57	66	50	60	69	80	58	69	80	92

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	3500				4500				5500
Температура подаваемого в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-25	0	-10	-20	-25
Массовая скорость воздуха в потоке, кг/м²•с	3,73	3,87	4,03	4,19	4,80	4,98	5,18	5,28	5,86	6,09	6,33	6,59
Воздушное сопротивление, Па	67	72	78	84	107	115	123	128	154	165	178	191
Температура воздуха на выходе из КСк 3-4, °С	31	26	21	16	29	23	18	15	27	21	15	12
Объем потребляемого теплоносителя, м³/ч	1,0	1,2	1,4	1,7	1,2	1,4	1,7	1,8	1,4	1,6	1,9	2,1
Гидравлические потери калорифера КСк 3-4, кПа	1,1	1,6	2,3	3,1	1,6	2,3	3,2	3,7	2,1	3,0	4,2	4,8
Коэффициент теплопередачи, Вт/(м²•°C)	43,2	45,2	47,3	49,3	49,6	51,9	54,3	55,4	55,3	57,9	60,6	61,9
Скорость теплоносителя, м/сек	0,33	0,39	0,46	0,53	0,39	0,46	0,54	0,59	0,44	0,53	0,62	0,67
Тепловая производительность, кВт	40	48	56	65	47	57	67	72	54	65	76	82

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	2500				3000				3500
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	2,67	2,77	2,88	2,99	3,20	3,32	3,45	3,59	3,73	3,87	4,03	4,19
Аэродинамическое сопротивление, Па	36	39	42	45	51	54	58	63	67	72	78	84
t воздуха на выходе из воздухоподогревателя, °С	37	32	28	23	35	30	25	21	33	28	23	18
Расход теплоносителя, м³/ч	1,5	1,8	2,1	2,4	1,7	2,0	2,4	2,7	1,9	2,2	2,6	3,0
Гидравлическое сопротивление, кПа	2,4	3,5	4,9	6,5	3,2	4,6	6,3	8,5	3,9	5,6	7,8	10,5
Коэффициент теплопередачи, Вт/(м²•°C)	39,7	41,6	43,5	45,3	43,9	46,0	48,1	50,2	47,8	50,1	52,4	54,7
Скорость теплоносителя в калорифере КСк 3-4, м/сек	0,48	0,57	0,67	0,78	0,54	0,65	0,77	0,88	0,60	0,72	0,85	0,98
Тепловая мощность воздухонагревателя, кВт	34	40	47	55	38	46	54	62	42	51	60	69

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	3500				4000				4500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-25	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	3,73	3,87	4,03	4,19	4,26	4,43	4,60	4,69	4,80	4,98	5,08	5,18
Сопротивление по воздуху, Па	67	72	78	84	86	92	99	103	107	115	119	123
t воздуха на выходе из калорифера КСк 3-4, °С	28	23	18	13	27	22	17	14	26	20	18	15
Объем теплоносителя для нагрева, м³/ч	1,1	1,3	1,6	1,8	1,2	1,4	1,7	1,8	1,3	1,5	1,7	1,8
Гидравлическое сопротивление, кПа	1,2	1,9	2,6	3,6	1,5	2,2	3,2	3,7	1,7	2,6	3,1	3,7
Коэффициент теплопередачи, Вт/(м²•°C)	43,5	45,7	47,8	50,0	46,8	49,2	51,5	52,7	50,0	52,5	53,7	54,9
Скорость горячей воды в трубках, м/сек	0,34	0,42	0,49	0,58	0,37	0,45	0,54	0,59	0,40	0,49	0,54	0,58
Тепловая производительность, кВт	36	44	52	61	40	48	57	62	43	52	57	62

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	2000				2800				3400
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,13	2,21	2,30	2,40	2,98	3,10	3,22	3,35	3,62	3,76	3,91	4,07
Аэродинамическое сопротивление, Па	24	26	28	30	45	48	52	55	64	69	74	79
t воздуха на выходе из калорифера КСк 3-4, °С	36	32	28	24	32	28	23	19	30	26	21	16
Расход теплоносителя, м³/ч	1,6	1,9	2,2	2,6	2,0	2,4	2,8	3,3	2,2	2,7	3,2	3,7
Сопротивление по воде, кПа	2,6	3,9	5,5	7,6	4,2	6,3	8,9	12,2	5,6	8,3	11,6	16,1
Коэффициент теплопередачи, Вт/(м²•°C)	36,2	38,0	39,8	41,6	43,7	45,9	48,0	50,2	48,7	51,1	53,5	55,9
Скорость теплоносителя в трубках, м/сек	0,49	0,60	0,71	0,84	0,63	0,76	0,91	1,06	0,72	0,87	1,04	1,20
Тепловой поток, кВт	26	32	38	44	33	41	48	56	38	46	55	65

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	2500				3300				4000
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-25	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	2,67	2,77	2,88	2,99	3,52	3,65	3,80	3,87	4,26	4,43	4,51	4,60
Аэродинамическое сопротивление, Па	36	39	42	45	61	65	70	72	86	92	96	99
Температура выходящего воздуха, °С	28	23	19	14	26	21	16	13	24	19	16	14
Расход теплоносителя, м³/ч	0,9	1,1	1,4	1,6	1,1	1,4	1,6	1,8	1,3	1,6	1,7	1,9
Гидравлическое сопротивление, кПа	0,9	1,4	2,0	2,8	1,3	2,0	3,0	3,6	1,7	2,6	3,2	3,9
Коэффициент теплопередачи, Вт/(м²•°C)	36,5	38,5	40,4	42,3	42,6	44,9	47,1	48,2	47,4	49,9	51,1	52,4
Скорость теплоносителя, м/сек	0,29	0,36	0,43	0,51	0,35	0,43	0,52	0,57	0,40	0,49	0,55	0,60
Тепловая мощность калорифера КСк 3-4, кВт	26	32	39	46	31	39	47	51	35	44	48	53

Подбор водяного калорифера онлайн Прайс-лист водяных калориферов КСк

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-4. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-4. Расчет для температурных значений ниже -30 градусов произведен с трехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 4

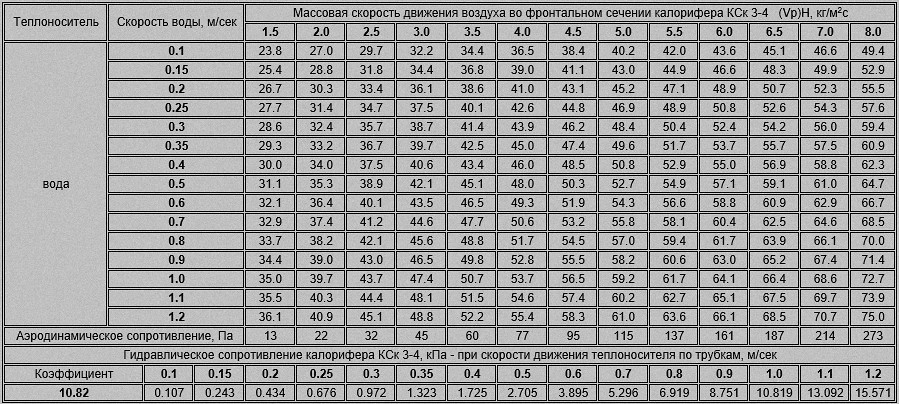

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-4 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха трехрядного калорифера КСк 3-4
