Калорифер КФБ-13
Производство и сфера применения калорифера КФБ-13
Калорифер КФБ-13 А - биметаллический паро или водо воздушный подогреватель со спирально-накатным алюминиевым оребрением теплоотдающих элементов, применяемый в составе приточно-отопительных установок и камер промышленных (производственных) помещений и сельскохозяйственных комплексов. Воздухонагреватели КФБ-13 А предназначены как для индивидуальной работы, так и в группе сборных калориферных секций, выполняющих задачу по нагреву воздуха, поступающего на проветривание горных выработок. Производство и приемо-сдаточные испытания калориферов КФБ-13 А осуществляются в соответствии с действующей технической документацией ТУ 4863-002-55613706-02 с обязательной гидравлической и прочностной проверкой каждого теплообменника. Категория размещения 3 в условиях умеренного и холодного климата (УХЛ) по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.
Калорифер КФБ-13 А3 и КФБ-13 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.
Калорифер КФБ-13 А3 и КФБ-13 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.

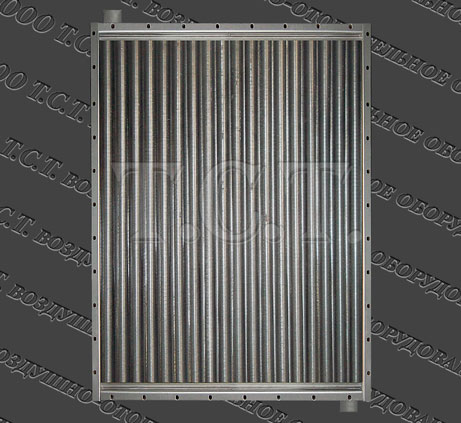

Технические характеристики парового калорифера КФБ-13
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-13 А | |||
|---|---|---|---|
| КФБ-13 А3 паровой | КФС-13 паровой | К3ПП-13 | КФСО-13 паровой |
| КФБ-13 А4 паровой | КФБ-13 паровой | К4ПП-13 | КФБО-13 паровой |
По габаритным размерам биметаллические калориферы КФБ-13 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 13-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-13 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-13 А3 | 16000 | 407 | 55.2 | 194 |
| КФБ-13 А4 | 446 | 73.0 | 256 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-13 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-13, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1310 | 1356 | 1380 | 1445 | 1080 | 1126 | 1150 | 977 | 65 |
Материал изготовления калориферов КФБ-13 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-13 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-13 А3 | 1.415 | 55.2 | 0.00379 | 0.00363 | 0.02013 |
| КФБ-13 А4 | 73.0 | 0.00523 | 0.02665 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-13 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 43 | 38 | 33 | 27 | 34 | 27 | 21 | 15 | 27 | 20 | 14 | 7 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,90 | 4,00 | 4,11 | 4,24 | 5,94 | 6,12 | 6,31 | 6,51 | 8,02 | 8,27 | 8,52 | 8,81 |
| Аэродинамическое сопротивление, Па | 80 | 84 | 89 | 94 | 176 | 187 | 197 | 209 | 308 | 327 | 346 | 368 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,7 | 77,5 | 78,5 | 79,5 | 91,9 | 93,2 | 94,4 | 95,6 | 104,6 | 106,0 | 107,4 | 109,0 |
| Расход пара калорифером КФБ-13 А3, кг/час | 568 | 624 | 681 | 745 | 728 | 807 | 882 | 960 | 867 | 958 | 1044 | 1140 |
| Тепловая производительность (мощность), кВт | 356 | 391 | 427 | 467 | 456 | 506 | 553 | 602 | 544 | 600 | 655 | 715 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 55 | 50 | 44 | 38 | 43 | 37 | 31 | 24 | 36 | 29 | 22 | 15 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,81 | 3,92 | 4,03 | 4,15 | 5,84 | 6,01 | 6,19 | 6,39 | 7,89 | 8,13 | 8,39 | 8,67 |
| Аэродинамическое сопротивление, Па | 77 | 81 | 86 | 90 | 171 | 180 | 191 | 202 | 299 | 317 | 336 | 357 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,0 | 76,8 | 77,8 | 78,8 | 91,3 | 92,4 | 93,6 | 94,9 | 103,9 | 105,3 | 106,7 | 108,2 |
| Расход пара калорифером КФБ-13 А3, кг/час | 672 | 729 | 794 | 860 | 870 | 946 | 1024 | 1111 | 1030 | 1124 | 1220 | 1320 |
| Тепловая производительность (мощность), кВт | 411 | 446 | 485 | 526 | 532 | 579 | 627 | 679 | 630 | 687 | 746 | 807 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 63 | 57 | 52 | 46 | 50 | 43 | 37 | 30 | 41 | 34 | 27 | 20 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,76 | 3,87 | 3,97 | 4,09 | 5,77 | 5,95 | 6,12 | 6,32 | 7,82 | 8,06 | 8,32 | 8,59 |
| Аэродинамическое сопротивление, Па | 75 | 79 | 83 | 88 | 167 | 177 | 187 | 198 | 294 | 312 | 330 | 351 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,5 | 76,4 | 77,3 | 78,3 | 90,8 | 92,0 | 93,2 | 94,4 | 103,5 | 104,9 | 106,3 | 107,8 |
| Расход пара калорифером КФБ-13 А3, кг/час | 740 | 804 | 865 | 932 | 959 | 1043 | 1123 | 1212 | 1145 | 1241 | 1340 | 1443 |
| Тепловая производительность (мощность), кВт | 445 | 483 | 520 | 560 | 576 | 627 | 675 | 728 | 688 | 746 | 806 | 867 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 73 | 68 | 62 | 56 | 89 | 83 | 77 | 71 | 88 | 82 | 75 | 69 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,70 | 3,80 | 3,90 | 4,02 | 5,00 | 5,12 | 5,25 | 5,39 | 6,58 | 6,74 | 6,92 | 7,09 |
| Аэродинамическое сопротивление, Па | 73 | 77 | 81 | 85 | 128 | 134 | 140 | 147 | 213 | 223 | 234 | 245 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,0 | 75,8 | 76,7 | 77,7 | 85,4 | 86,3 | 87,2 | 88,2 | 96,1 | 97,1 | 98,2 | 99,3 |
| Расход пара калорифером КФБ-13 А3, кг/час | 843 | 904 | 972 | 1042 | 717 | 788 | 861 | 936 | 775 | 855 | 943 | 1026 |
| Тепловая производительность (мощность), кВт | 494 | 529 | 569 | 610 | 420 | 461 | 504 | 548 | 454 | 500 | 552 | 601 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 81 | 75 | 70 | 64 | 95 | 89 | 83 | 77 | 94 | 88 | 81 | 75 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,65 | 3,75 | 3,85 | 3,96 | 4,95 | 5,08 | 5,20 | 5,34 | 6,52 | 6,68 | 6,85 | 7,03 |
| Аэродинамическое сопротивление, Па | 71 | 75 | 79 | 83 | 126 | 132 | 138 | 144 | 210 | 219 | 230 | 241 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,6 | 75,4 | 76,3 | 77,2 | 85,0 | 85,9 | 86,8 | 87,8 | 95,7 | 96,7 | 97,8 | 98,8 |
| Расход пара калорифером КФБ-13 А3, кг/час | 918 | 985 | 1049 | 1120 | 810 | 883 | 958 | 1035 | 879 | 961 | 1051 | 1137 |
| Тепловая производительность (мощность), кВт | 526 | 565 | 602 | 643 | 465 | 507 | 550 | 594 | 504 | 551 | 603 | 652 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 92 | 86 | 81 | 75 | 105 | 99 | 93 | 87 | 102 | 96 | 90 | 83 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,59 | 3,68 | 3,78 | 3,88 | 4,88 | 5,00 | 5,12 | 5,25 | 6,44 | 6,60 | 6,76 | 6,94 |
| Аэродинамическое сопротивление, Па | 69 | 72 | 76 | 80 | 122 | 128 | 134 | 140 | 205 | 214 | 224 | 236 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,0 | 74,8 | 75,6 | 76,5 | 84,5 | 85,4 | 86,3 | 87,2 | 95,2 | 96,2 | 97,2 | 98,3 |
| Расход пара калорифером КФБ-13 А3, кг/час | 1035 | 1105 | 1172 | 1245 | 944 | 1021 | 1099 | 1179 | 1043 | 1129 | 1216 | 1312 |
| Тепловая производительность (мощность), кВт | 575 | 614 | 651 | 692 | 525 | 567 | 610 | 655 | 579 | 627 | 675 | 729 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-13 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 50 | 46 | 41 | 36 | 40 | 35 | 29 | 23 | 34 | 28 | 21 | 15 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,85 | 3,94 | 4,05 | 4,17 | 5,87 | 6,03 | 6,21 | 6,41 | 7,92 | 8,15 | 8,41 | 8,67 |
| Аэродинамическое сопротивление, Па | 105 | 109 | 115 | 121 | 229 | 240 | 254 | 268 | 397 | 418 | 444 | 470 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 67,2 | 68,0 | 68,8 | 69,7 | 81,4 | 82,4 | 83,5 | 84,7 | 93,2 | 94,4 | 95,8 | 97,1 |
| Расход пара калорифером КФБ-13 А4, кг/час | 623 | 681 | 748 | 816 | 816 | 896 | 984 | 1075 | 975 | 1074 | 1184 | 1289 |
| Тепловая производительность (мощность), кВт | 390 | 427 | 469 | 512 | 512 | 562 | 617 | 674 | 612 | 674 | 742 | 808 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 63 | 58 | 54 | 48 | 51 | 46 | 40 | 34 | 44 | 37 | 31 | 25 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,76 | 3,86 | 3,96 | 4,07 | 5,76 | 5,92 | 6,09 | 6,27 | 7,78 | 8,02 | 8,25 | 8,51 |
| Аэродинамическое сопротивление, Па | 100 | 105 | 110 | 116 | 221 | 232 | 244 | 258 | 384 | 406 | 429 | 453 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,6 | 67,4 | 68,1 | 69,0 | 80,7 | 81,7 | 82,7 | 83,9 | 92,4 | 93,7 | 94,9 | 96,3 |
| Расход пара калорифером КФБ-13 А4, кг/час | 736 | 803 | 865 | 941 | 969 | 1051 | 1142 | 1236 | 1158 | 1269 | 1374 | 1483 |
| Тепловая производительность (мощность), кВт | 450 | 491 | 529 | 576 | 592 | 643 | 698 | 756 | 708 | 776 | 840 | 907 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 72 | 67 | 62 | 57 | 59 | 53 | 47 | 41 | 50 | 44 | 37 | 31 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,71 | 3,80 | 3,90 | 4,01 | 5,68 | 5,84 | 6,01 | 6,19 | 7,70 | 7,92 | 8,16 | 8,41 |
| Аэродинамическое сопротивление, Па | 98 | 102 | 107 | 113 | 215 | 226 | 239 | 252 | 377 | 397 | 420 | 444 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,1 | 66,9 | 67,7 | 68,5 | 80,2 | 81,2 | 82,3 | 83,4 | 92,0 | 93,2 | 94,5 | 95,8 |
| Расход пара калорифером КФБ-13 А4, кг/час | 808 | 876 | 946 | 1018 | 1065 | 1156 | 1249 | 1345 | 1285 | 1390 | 1506 | 1618 |
| Тепловая производительность (мощность), кВт | 485 | 526 | 568 | 612 | 640 | 695 | 751 | 809 | 772 | 835 | 905 | 972 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 83 | 78 | 73 | 68 | 96 | 90 | 85 | 80 | 94 | 89 | 83 | 77 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,64 | 3,73 | 3,83 | 3,93 | 4,95 | 5,07 | 5,19 | 5,31 | 6,52 | 6,67 | 6,83 | 7,00 |
| Аэродинамическое сопротивление, Па | 94 | 99 | 104 | 109 | 166 | 174 | 182 | 190 | 277 | 289 | 302 | 316 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,6 | 66,3 | 67,1 | 67,9 | 75,3 | 76,2 | 77,0 | 77,8 | 85,3 | 86,2 | 87,2 | 88,2 |
| Расход пара калорифером КФБ-13 А4, кг/час | 920 | 990 | 1063 | 1136 | 794 | 878 | 956 | 1036 | 871 | 957 | 1053 | 1151 |
| Тепловая производительность (мощность), кВт | 539 | 580 | 622 | 665 | 465 | 514 | 560 | 607 | 510 | 561 | 617 | 674 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 92 | 87 | 82 | 77 | 103 | 98 | 93 | 87 | 101 | 95 | 89 | 84 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,59 | 3,68 | 3,77 | 3,87 | 4,90 | 5,01 | 5,12 | 5,25 | 6,45 | 6,61 | 6,77 | 6,93 |
| Аэродинамическое сопротивление, Па | 92 | 96 | 101 | 106 | 163 | 170 | 177 | 186 | 272 | 284 | 297 | 310 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,1 | 65,9 | 66,6 | 67,4 | 75,0 | 75,7 | 76,5 | 77,4 | 84,9 | 85,9 | 86,8 | 87,7 |
| Расход пара калорифером КФБ-13 А4, кг/час | 998 | 1070 | 1144 | 1219 | 895 | 974 | 1054 | 1143 | 985 | 1081 | 1180 | 1272 |
| Тепловая производительность (мощность), кВт | 573 | 614 | 656 | 700 | 514 | 559 | 605 | 656 | 565 | 620 | 677 | 730 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 16000 | 24000 | 32000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 104 | 99 | 94 | 89 | 114 | 109 | 103 | 98 | 111 | 105 | 99 | 93 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,52 | 3,60 | 3,69 | 3,79 | 4,82 | 4,93 | 5,05 | 5,16 | 6,36 | 6,51 | 6,67 | 6,83 |
| Аэродинамическое сопротивление, Па | 89 | 93 | 97 | 102 | 159 | 165 | 173 | 180 | 265 | 276 | 289 | 302 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,6 | 65,3 | 66,0 | 66,8 | 74,4 | 75,2 | 76,0 | 76,8 | 84,4 | 85,3 | 86,2 | 87,2 |
| Расход пара калорифером КФБ-13 А4, кг/час | 1125 | 1200 | 1276 | 1354 | 1043 | 1125 | 1216 | 1302 | 1160 | 1261 | 1363 | 1468 |
| Тепловая производительность (мощность), кВт | 625 | 666 | 709 | 752 | 580 | 625 | 675 | 723 | 645 | 700 | 757 | 815 |

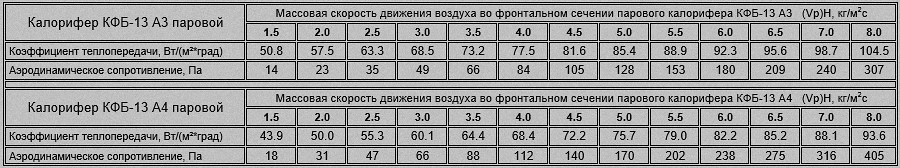

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-13 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.

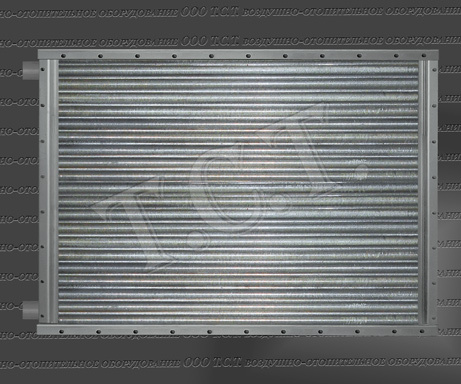

Технические характеристики водяного калорифера КФБ-13
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-13 А | ||||
|---|---|---|---|---|
| КФБ-13 А3 водяной | КМС | КФС-13 водяной | К3ВП-13 | КФСО-13 водяной |
| КФБ-13 А4 водяной | КМБ | КФБ-13 водяной | К4ВП-13 | КФБО-13 водяной |

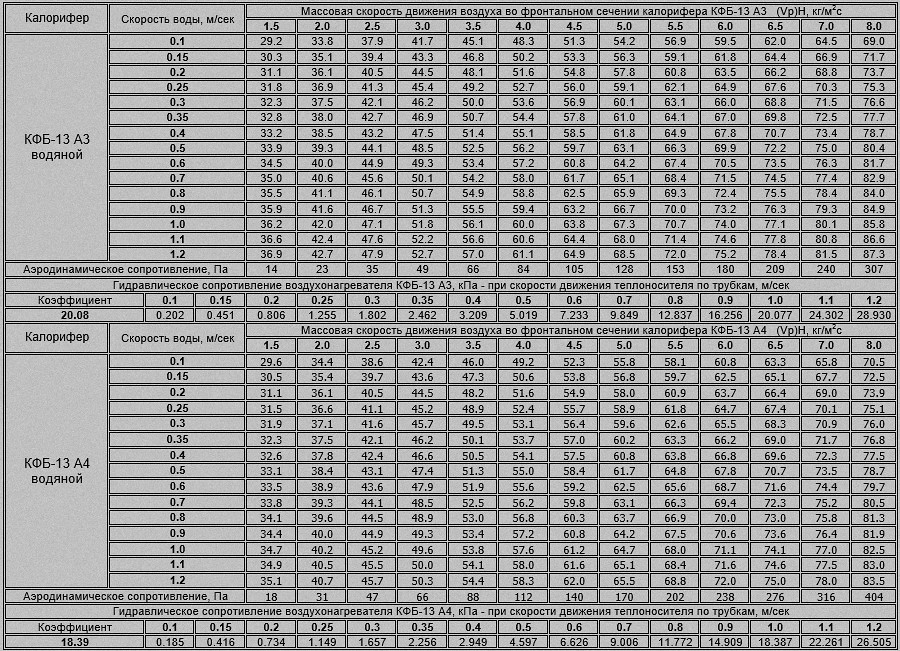

Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-13 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-13 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-13 А3 | 16000 | 366 | 55.2 | 194 |
| КФБ-13 А4 | 445 | 73.0 | 256 | |

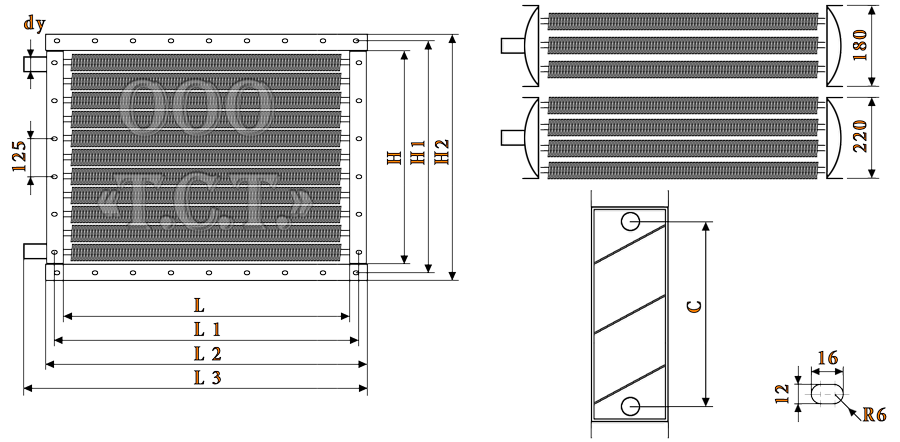

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-13, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1310 | 1356 | 1380 | 1445 | 1080 | 1126 | 1150 | 977 | 65 |
Данные для расчета и подбора водяного калорифера КФБ-13 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-13 А3 | 1.415 | 55.2 | 0.00379 | 0.00363 | 0.00336 |
| КФБ-13 А4 | 73.0 | 0.00523 | 0.00444 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-13 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 10000 до 21000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 18000 | 21000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,38 | 4,47 | 4,56 | 4,66 | 4,93 | 5,03 | 5,13 | 5,24 | 5,75 | 5,87 | 5,99 | 6,11 |
| Аэродинамическое сопротивление, Па | 100 | 104 | 108 | 112 | 125 | 129 | 134 | 140 | 166 | 172 | 179 | 186 |
| t воздуха на выходе из воздухонагревателя, °С | 29 | 26 | 23 | 19 | 27 | 24 | 20 | 17 | 25 | 21 | 18 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 3,4 | 3,6 | 3,8 | 4,0 | 3,6 | 3,9 | 4,1 | 4,3 | 4,0 | 4,3 | 4,5 | 4,8 |
| Гидравлическое сопротивление, кПа | 2,3 | 2,6 | 2,9 | 3,2 | 2,7 | 3,0 | 3,4 | 3,8 | 3,3 | 3,7 | 4,1 | 4,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 56,8 | 57,7 | 58,6 | 59,5 | 60,8 | 61,8 | 62,7 | 63,7 | 66,5 | 67,5 | 68,6 | 69,7 |
| Скорость теплоносителя в калорифере КФБ-13 А3, м/сек | 0,34 | 0,36 | 0,38 | 0,40 | 0,36 | 0,39 | 0,41 | 0,43 | 0,40 | 0,43 | 0,45 | 0,48 |
| Производительность по теплу, кВт | 309 | 328 | 347 | 366 | 335 | 355 | 375 | 396 | 371 | 393 | 416 | 439 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,84 | 3,91 | 3,99 | 4,08 | 4,38 | 4,47 | 4,56 | 4,66 | 4,93 | 5,03 | 5,13 | 5,24 |
| Аэродинамическое сопротивление, Па | 78 | 81 | 84 | 87 | 100 | 104 | 108 | 112 | 125 | 129 | 134 | 140 |
| t воздуха на выходе из теплообменника, °С | 28 | 25 | 22 | 19 | 26 | 23 | 20 | 17 | 25 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 3,9 | 4,1 | 4,4 | 4,6 | 4,3 | 4,5 | 4,8 | 5,1 | 4,6 | 4,9 | 5,2 | 5,5 |
| Гидравлическое сопротивление, кПа | 2,9 | 3,3 | 3,7 | 4,2 | 3,5 | 4,0 | 4,5 | 5,0 | 4,1 | 4,7 | 5,3 | 5,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 53,6 | 54,5 | 55,4 | 56,3 | 57,9 | 58,9 | 59,8 | 60,8 | 62,0 | 63,0 | 64,1 | 65,1 |
| Скорость теплоносителя, м/сек | 0,38 | 0,41 | 0,43 | 0,45 | 0,42 | 0,44 | 0,47 | 0,50 | 0,45 | 0,48 | 0,51 | 0,54 |
| Производительность по теплу КФБ-13 А3, кВт | 269 | 285 | 302 | 320 | 294 | 312 | 331 | 350 | 319 | 338 | 358 | 379 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,29 | 3,35 | 3,42 | 3,49 | 3,84 | 3,91 | 3,99 | 4,08 | 4,38 | 4,47 | 4,56 | 4,66 |
| Аэродинамическое сопротивление, Па | 59 | 61 | 63 | 66 | 78 | 81 | 84 | 87 | 100 | 104 | 108 | 112 |
| t воздуха на выходе из воздухоподогревателя, °С | 29 | 26 | 23 | 20 | 27 | 24 | 21 | 18 | 25 | 22 | 18 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 4,5 | 4,8 | 5,1 | 5,4 | 5,0 | 5,3 | 5,6 | 6,0 | 5,5 | 5,8 | 6,2 | 6,5 |
| Гидравлическое сопротивление, кПа | 3,8 | 4,3 | 4,9 | 5,5 | 4,7 | 5,4 | 6,0 | 6,8 | 5,7 | 6,4 | 7,2 | 8,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,1 | 51,0 | 51,8 | 52,6 | 54,8 | 55,7 | 56,6 | 57,6 | 59,2 | 60,2 | 61,2 | 62,2 |
| Скорость теплоносителя, м/сек | 0,43 | 0,46 | 0,49 | 0,52 | 0,48 | 0,51 | 0,55 | 0,58 | 0,53 | 0,56 | 0,60 | 0,63 |
| Тепловой поток воздухонагревателя КФБ-13 А3, кВт | 233 | 248 | 263 | 279 | 259 | 275 | 292 | 310 | 283 | 301 | 320 | 339 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 13000 | 15000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,01 | 3,07 | 3,14 | 3,20 | 3,56 | 3,63 | 3,71 | 3,79 | 4,11 | 4,19 | 4,28 | 4,37 |
| Аэродинамическое сопротивление, Па | 50 | 52 | 54 | 56 | 68 | 71 | 73 | 76 | 89 | 92 | 96 | 99 |
| Температура воздуха на выходе из калорифера, °С | 29 | 26 | 23 | 20 | 26 | 24 | 21 | 18 | 24 | 22 | 18 | 15 |
| Расход горячей воды калорифером КФБ-13 А3, м³/ч | 5,3 | 5,6 | 6,0 | 6,4 | 5,9 | 6,3 | 6,7 | 7,1 | 6,5 | 7,0 | 7,4 | 7,9 |
| Гидравлическое сопротивление, кПа | 5,2 | 5,9 | 6,7 | 7,6 | 6,6 | 7,5 | 8,5 | 9,6 | 8,0 | 9,1 | 10,3 | 11,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,7 | 49,5 | 50,3 | 51,1 | 53,6 | 54,5 | 55,4 | 56,3 | 58,3 | 59,2 | 60,2 | 61,2 |
| Скорость теплоносителя в трубках, м/сек | 0,51 | 0,54 | 0,58 | 0,61 | 0,57 | 0,61 | 0,65 | 0,69 | 0,63 | 0,67 | 0,71 | 0,76 |
| Тепловая мощность воздухонагревателя, кВт | 214 | 228 | 242 | 257 | 240 | 256 | 272 | 289 | 264 | 282 | 300 | 318 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 13000 | 15000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,01 | 3,07 | 3,14 | 3,20 | 3,56 | 3,63 | 3,71 | 3,79 | 4,11 | 4,19 | 4,28 | 4,37 |
| Аэродинамические потери калорифера КФБ-13 А3, Па | 50 | 52 | 54 | 56 | 68 | 71 | 73 | 76 | 89 | 92 | 96 | 99 |
| t воздуха на выходе из теплообменника, °С | 28 | 25 | 22 | 20 | 25 | 23 | 20 | 17 | 23 | 21 | 18 | 15 |
| Расход теплоносителя калорифером, м³/ч | 7,2 | 7,7 | 8,2 | 8,7 | 8,1 | 8,6 | 9,2 | 9,8 | 8,9 | 9,5 | 10,2 | 10,8 |
| Гидравлическое сопротивление, кПа | 9,7 | 11,0 | 12,5 | 14,1 | 12,2 | 13,9 | 15,8 | 18,0 | 14,9 | 17,0 | 19,2 | 21,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,1 | 50,9 | 51,8 | 52,6 | 55,2 | 56,1 | 57,0 | 58,0 | 60,0 | 61,0 | 62,0 | 63,0 |
| Скорость теплоносителя, м/сек | 0,69 | 0,74 | 0,79 | 0,84 | 0,78 | 0,83 | 0,88 | 0,94 | 0,86 | 0,92 | 0,98 | 1,04 |
| Производительность по теплу, кВт | 209 | 224 | 238 | 253 | 235 | 250 | 267 | 284 | 259 | 276 | 294 | 313 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 10000 | 11000 | 13000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,74 | 2,79 | 2,85 | 2,91 | 3,01 | 3,07 | 3,14 | 3,20 | 3,56 | 3,63 | 3,71 | 3,79 |
| Воздушное сопротивление, Па | 42 | 43 | 45 | 47 | 50 | 52 | 54 | 56 | 68 | 71 | 73 | 76 |
| Температура воздуха на выходе, °С | 29 | 26 | 23 | 21 | 27 | 25 | 22 | 19 | 25 | 22 | 19 | 16 |
| Объем потребляемого теплоносителя, м³/ч | 8,4 | 8,9 | 9,5 | 10,2 | 8,9 | 9,5 | 10,2 | 10,8 | 10,0 | 10,7 | 11,4 | 12,1 |
| Гидравлические потери калорифера КФБ-13 А3, кПа | 12,9 | 14,7 | 16,8 | 19,1 | 14,8 | 16,8 | 19,2 | 21,7 | 18,7 | 21,2 | 24,3 | 27,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,3 | 49,1 | 50,0 | 50,8 | 51,1 | 51,9 | 52,8 | 53,7 | 56,3 | 57,2 | 58,2 | 59,2 |
| Скорость теплоносителя, м/сек | 0,80 | 0,85 | 0,91 | 0,97 | 0,85 | 0,91 | 0,97 | 1,04 | 0,96 | 1,02 | 1,10 | 1,17 |
| Тепловая производительность, кВт | 194 | 207 | 221 | 235 | 207 | 221 | 236 | 251 | 233 | 249 | 265 | 282 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-13 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 9000 до 23000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 23000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,38 | 4,56 | 4,76 | 4,97 | 5,48 | 5,70 | 5,95 | 6,22 | 6,30 | 6,56 | 6,84 | 7,15 |
| Аэродинамическое сопротивление, Па | 133 | 143 | 155 | 168 | 201 | 216 | 234 | 254 | 260 | 280 | 303 | 328 |
| t воздуха на выходе из воздухонагревателя, °С | 40 | 34 | 28 | 22 | 36 | 30 | 24 | 18 | 33 | 27 | 21 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 4,1 | 4,6 | 5,1 | 5,6 | 4,8 | 5,3 | 5,9 | 6,5 | 5,2 | 5,9 | 6,5 | 7,2 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,5 | 3,1 | 3,8 | 2,7 | 3,4 | 4,3 | 5,2 | 3,3 | 4,2 | 5,1 | 6,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 56,0 | 57,6 | 59,3 | 61,1 | 63,5 | 65,4 | 67,3 | 69,3 | 68,8 | 70,8 | 72,8 | 75,0 |
| Скорость теплоносителя в калорифере КФБ-13 А4, м/сек | 0,33 | 0,37 | 0,41 | 0,46 | 0,38 | 0,43 | 0,48 | 0,53 | 0,42 | 0,47 | 0,53 | 0,59 |
| Производительность по теплу, кВт | 377 | 422 | 469 | 519 | 439 | 491 | 546 | 605 | 483 | 540 | 600 | 664 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 18000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 4,38 | 4,56 | 4,76 | 4,97 | 4,93 | 5,13 | 5,35 | 5,59 | 5,48 | 5,70 | 5,95 | 6,22 |
| Аэродинамическое сопротивление, Па | 133 | 143 | 155 | 168 | 165 | 178 | 193 | 209 | 201 | 216 | 234 | 254 |
| t воздуха на выходе из теплообменника, °С | 36 | 31 | 25 | 19 | 34 | 29 | 23 | 17 | 32 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 5,2 | 5,8 | 6,5 | 7,2 | 5,6 | 6,3 | 7,0 | 7,8 | 6,0 | 6,7 | 7,5 | 8,3 |
| Гидравлическое сопротивление, кПа | 3,1 | 3,9 | 4,9 | 6,0 | 3,6 | 4,6 | 5,7 | 7,1 | 4,2 | 5,3 | 6,6 | 8,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 56,8 | 58,5 | 60,2 | 62,0 | 60,7 | 62,5 | 64,4 | 66,3 | 64,5 | 66,3 | 68,3 | 70,4 |
| Скорость теплоносителя, м/сек | 0,41 | 0,46 | 0,51 | 0,57 | 0,44 | 0,50 | 0,56 | 0,62 | 0,48 | 0,53 | 0,60 | 0,66 |
| Производительность по теплу КФБ-13 А4, кВт | 357 | 401 | 447 | 497 | 387 | 434 | 485 | 538 | 416 | 467 | 521 | 578 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,84 | 3,99 | 4,16 | 4,35 | 4,38 | 4,56 | 4,76 | 4,97 | 4,93 | 5,13 | 5,35 | 5,59 |
| Аэродинамическое сопротивление, Па | 104 | 112 | 121 | 131 | 133 | 143 | 155 | 168 | 165 | 178 | 193 | 209 |
| t воздуха на выходе из воздухоподогревателя, °С | 36 | 31 | 25 | 20 | 34 | 28 | 23 | 17 | 32 | 26 | 20 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 6,0 | 6,8 | 7,6 | 8,4 | 6,6 | 7,4 | 8,3 | 9,2 | 7,1 | 8,0 | 8,9 | 10,0 |
| Гидравлическое сопротивление, кПа | 4,0 | 5,2 | 6,5 | 8,1 | 4,9 | 6,2 | 7,8 | 9,7 | 5,7 | 7,3 | 9,2 | 11,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 53,5 | 55,1 | 56,7 | 58,5 | 57,7 | 59,4 | 61,2 | 63,1 | 61,7 | 63,5 | 65,4 | 67,4 |
| Скорость теплоносителя, м/сек | 0,47 | 0,53 | 0,59 | 0,66 | 0,51 | 0,58 | 0,65 | 0,72 | 0,56 | 0,63 | 0,70 | 0,78 |
| Тепловой поток воздухонагревателя КФБ-13 А4, кВт | 311 | 351 | 393 | 438 | 341 | 385 | 431 | 480 | 370 | 417 | 467 | 521 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13000 | 15000 | 17000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,56 | 3,71 | 3,87 | 4,04 | 4,11 | 4,28 | 4,46 | 4,66 | 4,66 | 4,85 | 5,06 | 5,28 |
| Аэродинамическое сопротивление, Па | 91 | 98 | 106 | 114 | 118 | 127 | 137 | 149 | 149 | 160 | 173 | 188 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 25 | 20 | 33 | 28 | 23 | 17 | 31 | 26 | 20 | 15 |
| Расход горячей воды калорифером КФБ-13 А4, м³/ч | 7,1 | 8,0 | 9,0 | 10,0 | 7,8 | 8,8 | 9,9 | 11,1 | 8,5 | 9,6 | 10,8 | 12,1 |
| Гидравлическое сопротивление, кПа | 5,6 | 7,2 | 9,1 | 11,3 | 6,8 | 8,9 | 11,1 | 13,8 | 8,2 | 10,4 | 13,2 | 16,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 52,1 | 53,6 | 55,2 | 56,9 | 56,5 | 58,1 | 59,9 | 61,7 | 60,6 | 62,4 | 64,3 | 66,3 |
| Скорость теплоносителя в трубках, м/сек | 0,55 | 0,62 | 0,70 | 0,78 | 0,61 | 0,69 | 0,77 | 0,87 | 0,66 | 0,75 | 0,84 | 0,94 |
| Тепловая мощность воздухонагревателя, кВт | 287 | 324 | 364 | 407 | 317 | 358 | 402 | 450 | 346 | 391 | 439 | 490 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,29 | 3,42 | 3,57 | 3,73 | 3,84 | 3,99 | 4,16 | 4,35 | 4,38 | 4,56 | 4,76 | 4,97 |
| Аэродинамические потери калорифера КФБ-13 А4, Па | 78 | 84 | 91 | 99 | 104 | 112 | 121 | 131 | 133 | 143 | 155 | 168 |
| t воздуха на выходе из теплообменника, °С | 35 | 30 | 25 | 20 | 33 | 28 | 22 | 17 | 31 | 25 | 20 | 15 |
| Расход теплоносителя калорифером, м³/ч | 9,1 | 10,3 | 11,6 | 13,0 | 10,1 | 11,5 | 12,9 | 14,5 | 11,1 | 12,6 | 14,2 | 15,9 |
| Гидравлическое сопротивление, кПа | 9,2 | 11,7 | 14,9 | 18,8 | 11,4 | 14,6 | 18,6 | 23,3 | 13,7 | 17,6 | 22,5 | 28,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,8 | 52,3 | 53,9 | 55,6 | 55,4 | 57,1 | 58,8 | 60,6 | 59,8 | 61,6 | 63,4 | 65,4 |
| Скорость теплоносителя, м/сек | 0,70 | 0,80 | 0,90 | 1,00 | 0,78 | 0,89 | 1,00 | 1,10 | 0,86 | 0,98 | 1,10 | 1,20 |
| Производительность по теплу, кВт | 263 | 298 | 336 | 377 | 293 | 333 | 375 | 420 | 322 | 365 | 412 | 461 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 9000 | 10000 | 11000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,47 | 2,57 | 2,68 | 2,80 | 2,74 | 2,85 | 2,97 | 3,11 | 3,01 | 3,14 | 3,27 | 3,42 |
| Воздушное сопротивление, Па | 46 | 49 | 53 | 58 | 56 | 60 | 65 | 70 | 67 | 72 | 77 | 84 |
| Температура воздуха на выходе, °С | 39 | 35 | 30 | 25 | 37 | 33 | 28 | 23 | 36 | 31 | 26 | 21 |
| Объем потребляемого теплоносителя, м³/ч | 9,1 | 10,3 | 11,7 | 13,1 | 9,8 | 11,2 | 12,6 | 14,1 | 10,5 | 11,9 | 13,5 | 15,1 |
| Гидравлические потери калорифера КФБ-13 А4, кПа | 9,0 | 11,7 | 15,1 | 18,9 | 10,6 | 13,7 | 17,5 | 22,0 | 12,1 | 15,7 | 20,0 | 25,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,7 | 45,0 | 46,4 | 47,9 | 46,4 | 47,8 | 49,3 | 50,8 | 49,0 | 50,5 | 52,0 | 53,6 |
| Скорость теплоносителя, м/сек | 0,70 | 0,79 | 0,90 | 1,01 | 0,76 | 0,86 | 0,97 | 1,09 | 0,81 | 0,92 | 1,05 | 1,17 |
| Тепловая производительность, кВт | 211 | 240 | 271 | 304 | 227 | 259 | 292 | 328 | 243 | 277 | 313 | 351 |
Табличные показатели водяных калориферов КФБ-13 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-13, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
