Калорифер КФБ-14
Производство и сфера назначения калорифера КФБ-14
Калорифер КФБ-14 А - биметаллический паровой или водяной теплообменник со спирально-накатным алюминиевым оребрением теплообменных элементов, предназначенный для работы в вентиляционно-отопительных системах промышленных, сельскохозяйственных и коммунальных предприятий. Воздухонагреватели КФБ-14 А эксплуатируются как отдельно, так и в составе сборных калориферных установок для нагрева приточного воздуха, поступающего на проветривание горных выработок угольных, рудниковых, нефтяных шахт. Производство и приемо-сдаточные испытания калориферов КФБ-14 А осуществляются в соответствии с требованиями действующих нормативных документов по ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника на прочность и герметичность. Категория размещения 3 в условиях умеренного и холодного климата (УХЛ) по ГОСТ 15150-69.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.

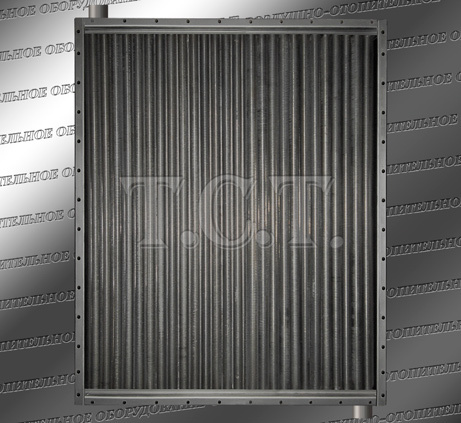

Калорифер КФБ-14 А3 и КФБ-14 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.

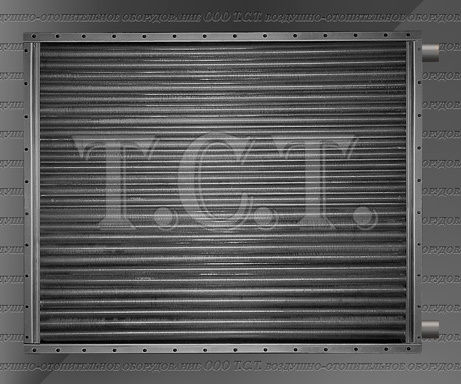

Калорифер КФБ-14 А3 и КФБ-14 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-14
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-14 А | |||
|---|---|---|---|
| КФБ-14 А3 паровой | КФС-14 паровой | К3ПП-14 | КФСО-14 паровой |
| КФБ-14 А4 паровой | КФБ-14 паровой | К4ПП-14 | КФБО-14 паровой |
По габаритным размерам биметаллические калориферы КФБ-14 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 14-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-14 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-14 А3 | 18000 | 456 | 61.5 | 221 |
| КФБ-14 А4 | 500 | 81.4 | 289 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-14 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-14, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1460 | 1506 | 1530 | 1595 | 1080 | 1126 | 1150 | 977 | 65 |
Материал изготовления калориферов КФБ-14 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-14 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-14 А3 | 1.577 | 61.5 | 0.00379 | 0.00363 | 0.02013 |
| КФБ-14 А4 | 81.4 | 0.00523 | 0.02665 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-14 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 43 | 37 | 32 | 26 | 35 | 29 | 22 | 16 | 27 | 20 | 13 | 6 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,93 | 4,05 | 4,16 | 4,29 | 5,54 | 5,70 | 5,88 | 6,07 | 8,09 | 8,35 | 8,62 | 8,91 |
| Аэродинамическое сопротивление, Па | 82 | 86 | 91 | 96 | 155 | 163 | 173 | 184 | 314 | 333 | 353 | 376 |
| Коэффициент теплопередачи, Вт/(м²*град) | 76,4 | 77,3 | 78,2 | 79,3 | 88,5 | 89,6 | 90,9 | 92,1 | 104,2 | 105,6 | 107,1 | 108,7 |
| Расход пара калорифером КФБ-14 А3, кг/час | 631 | 698 | 762 | 833 | 775 | 854 | 941 | 1024 | 962 | 1063 | 1166 | 1273 |
| Тепловая производительность (мощность), кВт | 396 | 438 | 478 | 522 | 486 | 535 | 590 | 642 | 604 | 666 | 731 | 798 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 54 | 49 | 43 | 37 | 45 | 39 | 32 | 26 | 35 | 28 | 21 | 14 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,86 | 3,96 | 4,08 | 4,20 | 5,44 | 5,60 | 5,78 | 5,95 | 7,98 | 8,22 | 8,49 | 8,77 |
| Аэродинамическое сопротивление, Па | 79 | 83 | 87 | 92 | 150 | 158 | 167 | 177 | 306 | 324 | 343 | 365 |
| Коэффициент теплопередачи, Вт/(м²*град) | 75,7 | 76,6 | 77,6 | 78,6 | 87,9 | 88,9 | 90,1 | 91,3 | 103,6 | 105,0 | 106,4 | 107,9 |
| Расход пара калорифером КФБ-14 А3, кг/час | 751 | 815 | 887 | 960 | 922 | 1003 | 1094 | 1180 | 1150 | 1255 | 1362 | 1473 |
| Тепловая производительность (мощность), кВт | 459 | 499 | 542 | 587 | 564 | 614 | 669 | 722 | 704 | 767 | 833 | 901 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 62 | 56 | 51 | 45 | 51 | 45 | 39 | 32 | 41 | 34 | 27 | 20 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,80 | 3,91 | 4,02 | 4,14 | 5,39 | 5,54 | 5,70 | 5,88 | 7,89 | 8,14 | 8,39 | 8,67 |
| Аэродинамическое сопротивление, Па | 77 | 81 | 85 | 90 | 147 | 155 | 163 | 173 | 300 | 317 | 336 | 357 |
| Коэффициент теплопередачи, Вт/(м²*град) | 75,3 | 76,2 | 77,1 | 78,0 | 87,5 | 88,5 | 89,6 | 90,9 | 103,1 | 104,5 | 105,9 | 107,4 |
| Расход пара калорифером КФБ-14 А3, кг/час | 827 | 898 | 966 | 1041 | 1023 | 1107 | 1193 | 1288 | 1271 | 1378 | 1488 | 1601 |
| Тепловая производительность (мощность), кВт | 497 | 540 | 580 | 625 | 615 | 665 | 717 | 774 | 764 | 828 | 894 | 962 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 72 | 67 | 61 | 55 | 90 | 84 | 78 | 73 | 87 | 81 | 75 | 68 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,74 | 3,84 | 3,95 | 4,06 | 4,67 | 4,78 | 4,90 | 5,02 | 6,65 | 6,81 | 6,98 | 7,17 |
| Аэродинамическое сопротивление, Па | 75 | 78 | 82 | 87 | 112 | 118 | 123 | 129 | 218 | 228 | 238 | 251 |
| Коэффициент теплопередачи, Вт/(м²*град) | 74,8 | 75,6 | 76,5 | 77,4 | 82,2 | 83,1 | 84,0 | 84,9 | 95,8 | 96,8 | 97,8 | 98,9 |
| Расход пара калорифером КФБ-14 А3, кг/час | 942 | 1010 | 1085 | 1162 | 764 | 840 | 918 | 992 | 867 | 956 | 1046 | 1146 |
| Тепловая производительность (мощность), кВт | 552 | 591 | 635 | 681 | 447 | 492 | 538 | 581 | 508 | 559 | 613 | 671 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 80 | 74 | 68 | 63 | 97 | 91 | 85 | 79 | 93 | 87 | 81 | 74 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,69 | 3,79 | 3,90 | 4,00 | 4,62 | 4,73 | 4,85 | 4,97 | 6,59 | 6,75 | 6,92 | 7,10 |
| Аэродинамическое сопротивление, Па | 73 | 76 | 80 | 84 | 110 | 115 | 121 | 127 | 214 | 224 | 234 | 246 |
| Коэффициент теплопередачи, Вт/(м²*град) | 74,3 | 75,2 | 76,1 | 77,0 | 81,8 | 82,7 | 83,6 | 84,5 | 95,4 | 96,4 | 97,4 | 98,5 |
| Расход пара калорифером КФБ-14 А3, кг/час | 1024 | 1100 | 1177 | 1250 | 857 | 936 | 1016 | 1098 | 983 | 1074 | 1167 | 1269 |
| Тепловая производительность (мощность), кВт | 588 | 631 | 675 | 717 | 492 | 537 | 583 | 630 | 564 | 616 | 669 | 728 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 91 | 85 | 80 | 74 | 107 | 101 | 95 | 89 | 102 | 95 | 89 | 82 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,63 | 3,72 | 3,82 | 3,92 | 4,55 | 4,66 | 4,77 | 4,89 | 6,50 | 6,67 | 6,83 | 7,01 |
| Аэродинамическое сопротивление, Па | 70 | 74 | 77 | 81 | 107 | 112 | 117 | 123 | 209 | 219 | 229 | 240 |
| Коэффициент теплопередачи, Вт/(м²*град) | 73,8 | 74,6 | 75,4 | 76,3 | 81,3 | 82,2 | 83,0 | 83,9 | 94,9 | 95,9 | 96,9 | 98,0 |
| Расход пара калорифером КФБ-14 А3, кг/час | 1155 | 1233 | 1307 | 1389 | 1001 | 1083 | 1167 | 1252 | 1158 | 1260 | 1357 | 1464 |
| Тепловая производительность (мощность), кВт | 641 | 685 | 726 | 771 | 556 | 602 | 648 | 695 | 643 | 700 | 754 | 813 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-14 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 50 | 45 | 40 | 35 | 42 | 36 | 31 | 25 | 33 | 27 | 21 | 14 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,88 | 3,99 | 4,10 | 4,21 | 5,47 | 5,63 | 5,79 | 5,96 | 8,00 | 8,24 | 8,49 | 8,77 |
| Аэродинамическое сопротивление, Па | 106 | 112 | 117 | 124 | 200 | 211 | 222 | 235 | 405 | 427 | 451 | 480 |
| Коэффициент теплопередачи, Вт/(м²*град) | 67,1 | 67,9 | 68,7 | 69,6 | 78,3 | 79,3 | 80,3 | 81,4 | 93,0 | 94,2 | 95,5 | 96,9 |
| Расход пара калорифером КФБ-14 А4, кг/час | 692 | 764 | 838 | 914 | 863 | 955 | 1042 | 1139 | 1093 | 1203 | 1317 | 1443 |
| Тепловая производительность (мощность), кВт | 434 | 479 | 526 | 573 | 541 | 599 | 653 | 714 | 685 | 754 | 826 | 905 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 63 | 58 | 53 | 48 | 53 | 48 | 42 | 36 | 43 | 37 | 30 | 24 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,80 | 3,90 | 4,00 | 4,11 | 5,37 | 5,51 | 5,67 | 5,84 | 7,86 | 8,09 | 8,35 | 8,60 |
| Аэродинамическое сопротивление, Па | 102 | 107 | 112 | 118 | 193 | 203 | 214 | 226 | 392 | 413 | 438 | 463 |
| Коэффициент теплопередачи, Вт/(м²*град) | 66,4 | 67,2 | 68,0 | 68,8 | 77,6 | 78,6 | 79,6 | 80,7 | 92,3 | 93,5 | 94,8 | 96,1 |
| Расход пара калорифером КФБ-14 А4, кг/час | 818 | 893 | 969 | 1047 | 1026 | 1113 | 1211 | 1312 | 1297 | 1411 | 1538 | 1659 |
| Тепловая производительность (мощность), кВт | 500 | 546 | 592 | 640 | 627 | 681 | 741 | 802 | 793 | 863 | 940 | 1014 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 71 | 66 | 61 | 56 | 60 | 55 | 49 | 43 | 49 | 43 | 37 | 30 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,75 | 3,84 | 3,95 | 4,05 | 5,30 | 5,44 | 5,60 | 5,76 | 7,78 | 8,00 | 8,24 | 8,51 |
| Аэродинамическое сопротивление, Па | 100 | 104 | 110 | 115 | 189 | 198 | 209 | 221 | 384 | 405 | 427 | 453 |
| Коэффициент теплопередачи, Вт/(м²*град) | 66,0 | 66,8 | 67,6 | 68,4 | 77,2 | 78,1 | 79,1 | 80,2 | 91,8 | 93,0 | 94,2 | 95,6 |
| Расход пара калорифером КФБ-14 А4, кг/час | 905 | 981 | 1059 | 1139 | 1136 | 1226 | 1326 | 1429 | 1438 | 1555 | 1675 | 1809 |
| Тепловая производительность (мощность), кВт | 544 | 590 | 636 | 684 | 683 | 737 | 797 | 859 | 864 | 934 | 1007 | 1087 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 82 | 78 | 73 | 67 | 97 | 92 | 87 | 82 | 94 | 88 | 82 | 76 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,68 | 3,77 | 3,86 | 3,97 | 4,62 | 4,72 | 4,83 | 4,95 | 6,58 | 6,74 | 6,91 | 7,08 |
| Аэродинамическое сопротивление, Па | 96 | 101 | 105 | 111 | 146 | 153 | 159 | 166 | 282 | 295 | 308 | 323 |
| Коэффициент теплопередачи, Вт/(м²*град) | 65,5 | 66,1 | 66,9 | 67,8 | 72,5 | 73,3 | 74,0 | 74,8 | 85,1 | 86,0 | 87,0 | 88,0 |
| Расход пара калорифером КФБ-14 А4, кг/час | 1030 | 1102 | 1182 | 1271 | 846 | 928 | 1012 | 1098 | 969 | 1073 | 1180 | 1289 |
| Тепловая производительность (мощность), кВт | 603 | 645 | 692 | 744 | 495 | 543 | 593 | 643 | 567 | 628 | 691 | 755 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 91 | 86 | 81 | 76 | 105 | 100 | 94 | 89 | 100 | 95 | 89 | 83 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,63 | 3,72 | 3,81 | 3,91 | 4,56 | 4,67 | 4,78 | 4,89 | 6,52 | 6,67 | 6,83 | 7,00 |
| Аэродинамическое сопротивление, Па | 94 | 98 | 103 | 108 | 143 | 149 | 156 | 163 | 277 | 289 | 302 | 316 |
| Коэффициент теплопередачи, Вт/(м²*град) | 65,0 | 65,7 | 66,5 | 67,3 | 72,1 | 72,9 | 73,7 | 74,5 | 84,8 | 85,6 | 86,6 | 87,5 |
| Расход пара калорифером КФБ-14 А4, кг/час | 1117 | 1197 | 1280 | 1364 | 947 | 1031 | 1125 | 1213 | 1104 | 1202 | 1312 | 1424 |
| Тепловая производительность (мощность), кВт | 641 | 687 | 734 | 782 | 543 | 591 | 645 | 696 | 633 | 690 | 753 | 817 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 18000 | 25000 | 36000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 103 | 98 | 93 | 88 | 116 | 111 | 105 | 100 | 110 | 104 | 98 | 93 |
| Массовая скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,56 | 3,64 | 3,74 | 3,83 | 4,49 | 4,59 | 4,70 | 4,81 | 6,43 | 6,58 | 6,74 | 6,89 |
| Аэродинамическое сопротивление, Па | 90 | 95 | 99 | 104 | 139 | 145 | 151 | 158 | 270 | 282 | 295 | 307 |
| Коэффициент теплопередачи, Вт/(м²*град) | 64,5 | 65,2 | 65,9 | 66,7 | 71,6 | 72,3 | 73,1 | 73,9 | 84,2 | 85,1 | 86,0 | 86,9 |
| Расход пара калорифером КФБ-14 А4, кг/час | 1259 | 1342 | 1427 | 1514 | 1105 | 1193 | 1290 | 1382 | 1299 | 1411 | 1525 | 1633 |
| Тепловая производительность (мощность), кВт | 699 | 745 | 793 | 841 | 614 | 663 | 717 | 768 | 722 | 784 | 847 | 907 |

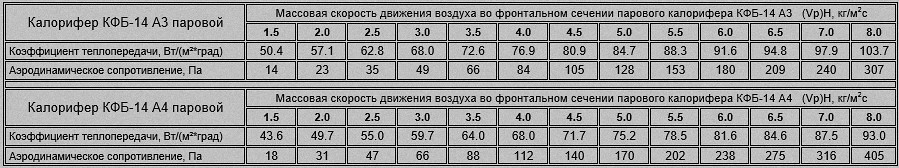

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-14 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-14
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-14 А | ||||
|---|---|---|---|---|
| КФБ-14 А3 водяной | КМС | КФС-14 водяной | К3ВП-14 | КФСО-14 водяной |
| КФБ-14 А4 водяной | КМБ | КФБ-14 водяной | К4ВП-14 | КФБО-14 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-14 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-14 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-14 А3 | 18000 | 414 | 61.5 | 221 |
| КФБ-14 А4 | 502 | 81.4 | 289 | |

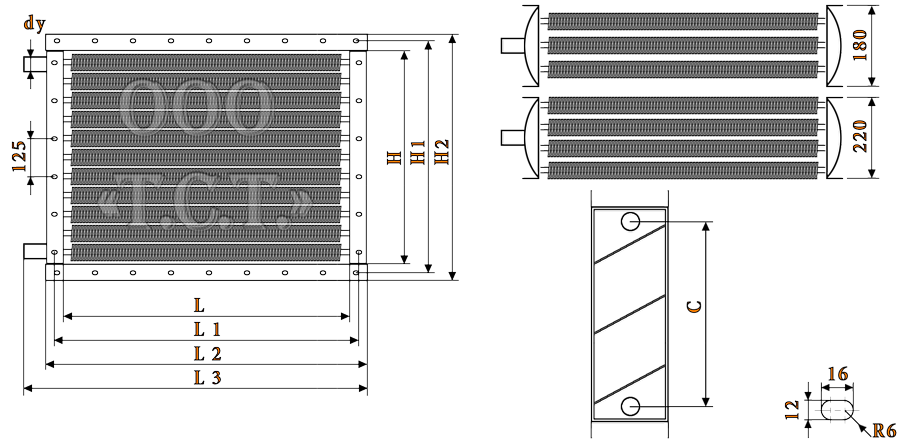

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-14, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1460 | 1506 | 1530 | 1595 | 1080 | 1126 | 1150 | 977 | 65 |
Данные для расчета и подбора водяного калорифера КФБ-14 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-14 А3 | 1.577 | 61.5 | 0.00379 | 0.00363 | 0.00336 |
| КФБ-14 А4 | 81.4 | 0.00523 | 0.00444 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-14 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 11000 до 23000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 15000 | 18000 | 23000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,69 | 3,76 | 3,84 | 3,92 | 4,42 | 4,51 | 4,61 | 4,70 | 5,65 | 5,77 | 5,89 | 6,01 |
| Аэродинамическое сопротивление, Па | 72 | 75 | 78 | 81 | 102 | 106 | 110 | 114 | 161 | 167 | 173 | 180 |
| t воздуха на выходе из воздухонагревателя, °С | 32 | 29 | 26 | 23 | 29 | 26 | 23 | 20 | 25 | 22 | 19 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 3,4 | 3,5 | 3,8 | 4,0 | 3,8 | 3,9 | 4,3 | 4,5 | 4,5 | 4,7 | 5,0 | 5,3 |
| Гидравлическое сопротивление, кПа | 2,4 | 2,7 | 3,0 | 3,3 | 3,0 | 3,4 | 3,8 | 4,3 | 4,2 | 4,8 | 5,3 | 5,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 51,9 | 52,8 | 53,6 | 54,5 | 57,7 | 58,6 | 59,6 | 60,5 | 66,5 | 67,6 | 68,7 | 69,8 |
| Скорость теплоносителя в калорифере КФБ-14 А3, м/сек | 0,34 | 0,36 | 0,38 | 0,40 | 0,38 | 0,40 | 0,43 | 0,45 | 0,45 | 0,48 | 0,50 | 0,53 |
| Производительность по теплу, кВт | 309 | 328 | 346 | 366 | 350 | 371 | 392 | 414 | 413 | 437 | 462 | 488 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 15000 | 18000 | 21000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,69 | 3,76 | 3,84 | 3,92 | 4,42 | 4,51 | 4,61 | 4,70 | 5,16 | 5,27 | 5,37 | 5,49 |
| Аэродинамическое сопротивление, Па | 72 | 75 | 78 | 81 | 102 | 106 | 110 | 114 | 136 | 141 | 146 | 152 |
| t воздуха на выходе из теплообменника, °С | 29 | 26 | 23 | 20 | 27 | 24 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 4,3 | 4,5 | 4,8 | 5,1 | 4,8 | 5,1 | 5,4 | 5,7 | 5,3 | 5,7 | 6,0 | 6,3 |
| Гидравлическое сопротивление, кПа | 3,6 | 4,1 | 4,6 | 5,2 | 4,7 | 5,3 | 5,9 | 6,6 | 5,8 | 6,5 | 7,3 | 8,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 53,0 | 53,9 | 54,7 | 55,6 | 58,9 | 59,9 | 60,8 | 61,8 | 64,4 | 65,4 | 66,5 | 67,6 |
| Скорость теплоносителя, м/сек | 0,42 | 0,44 | 0,47 | 0,50 | 0,47 | 0,50 | 0,53 | 0,56 | 0,52 | 0,56 | 0,59 | 0,63 |
| Производительность по теплу КФБ-14 А3, кВт | 294 | 312 | 331 | 350 | 333 | 353 | 374 | 396 | 369 | 392 | 415 | 439 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13000 | 15000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,20 | 3,26 | 3,33 | 3,40 | 3,69 | 3,76 | 3,84 | 3,92 | 4,42 | 4,51 | 4,61 | 4,70 |
| Аэродинамическое сопротивление, Па | 56 | 58 | 60 | 62 | 72 | 75 | 78 | 81 | 102 | 106 | 110 | 114 |
| t воздуха на выходе из воздухоподогревателя, °С | 30 | 27 | 24 | 21 | 28 | 25 | 22 | 19 | 25 | 22 | 19 | 16 |
| Расход теплоносителя в теплообменнике, м³/ч | 4,9 | 5,3 | 5,6 | 5,9 | 5,4 | 5,8 | 6,1 | 6,5 | 6,2 | 6,6 | 7,0 | 7,4 |
| Гидравлическое сопротивление, кПа | 4,8 | 5,4 | 6,1 | 6,9 | 5,8 | 6,6 | 7,5 | 8,4 | 7,5 | 8,5 | 9,6 | 10,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 49,9 | 50,7 | 51,5 | 52,4 | 54,2 | 55,1 | 56,0 | 56,9 | 60,2 | 61,2 | 62,2 | 63,2 |
| Скорость теплоносителя, м/сек | 0,48 | 0,51 | 0,54 | 0,58 | 0,53 | 0,56 | 0,60 | 0,63 | 0,60 | 0,64 | 0,68 | 0,72 |
| Тепловой поток воздухонагревателя КФБ-14 А3, кВт | 256 | 273 | 290 | 307 | 283 | 301 | 319 | 339 | 320 | 341 | 362 | 383 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13000 | 15000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,20 | 3,26 | 3,33 | 3,40 | 3,69 | 3,76 | 3,84 | 3,92 | 4,42 | 4,51 | 4,61 | 4,7 |
| Аэродинамическое сопротивление, Па | 56 | 58 | 60 | 62 | 72 | 75 | 78 | 81 | 102 | 106 | 110 | 114 |
| Температура воздуха на выходе из калорифера, °С | 28 | 26 | 23 | 20 | 26 | 23 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход горячей воды калорифером КФБ-14 А3, м³/ч | 6,2 | 6,6 | 7,0 | 7,4 | 6,8 | 7,3 | 7,7 | 8,2 | 7,7 | 8,2 | 8,7 | 9,3 |
| Гидравлическое сопротивление, кПа | 7,4 | 8,4 | 9,5 | 10,8 | 9,1 | 10,3 | 11,7 | 13,2 | 11,6 | 13,2 | 14,9 | 16,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 50,9 | 51,7 | 52,6 | 53,5 | 55,3 | 56,2 | 57,2 | 58,1 | 61,5 | 62,5 | 63,5 | 64,6 |
| Скорость теплоносителя в трубках, м/сек | 0,59 | 0,63 | 0,67 | 0,72 | 0,66 | 0,70 | 0,75 | 0,79 | 0,74 | 0,79 | 0,84 | 0,90 |
| Тепловая мощность воздухонагревателя, кВт | 250 | 266 | 283 | 301 | 276 | 294 | 313 | 332 | 312 | 333 | 354 | 376 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,95 | 3,01 | 3,07 | 3,14 | 3,44 | 3,51 | 3,58 | 3,66 | 3,93 | 4,01 | 4,09 | 4,18 |
| Аэродинамические потери калорифера КФБ-14 А3, Па | 48 | 50 | 52 | 54 | 64 | 66 | 69 | 71 | 82 | 85 | 88 | 92 |
| t воздуха на выходе из теплообменника, °С | 29 | 26 | 23 | 20 | 26 | 24 | 21 | 18 | 24 | 22 | 19 | 16 |
| Расход теплоносителя калорифером, м³/ч | 8,0 | 8,5 | 9,1 | 9,6 | 8,9 | 9,5 | 10,1 | 10,7 | 9,7 | 10,4 | 11,0 | 11,8 |
| Гидравлическое сопротивление, кПа | 12,3 | 14,0 | 15,8 | 17,9 | 15,2 | 17,4 | 19,6 | 22,2 | 18,3 | 20,9 | 23,7 | 26,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 50,0 | 50,9 | 51,7 | 52,5 | 54,7 | 55,6 | 56,5 | 57,5 | 59,1 | 60,1 | 61,1 | 62,1 |
| Скорость теплоносителя, м/сек | 0,77 | 0,82 | 0,87 | 0,93 | 0,85 | 0,91 | 0,97 | 1,03 | 0,94 | 1,00 | 1,06 | 1,13 |
| Производительность по теплу, кВт | 231 | 247 | 263 | 280 | 257 | 275 | 293 | 311 | 282 | 301 | 321 | 341 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 11000 | 12000 | 13000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,70 | 2,76 | 2,82 | 2,87 | 2,95 | 3,01 | 3,07 | 3,14 | 3,20 | 3,26 | 3,33 | 3,40 |
| Воздушное сопротивление, Па | 41 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | 62 |
| Температура воздуха на выходе, °С | 29 | 27 | 24 | 21 | 28 | 25 | 23 | 20 | 27 | 24 | 21 | 19 |
| Объем потребляемого теплоносителя, м³/ч | 9,3 | 9,9 | 10,6 | 11,3 | 9,9 | 10,6 | 11,2 | 12,0 | 10,5 | 11,2 | 11,9 | 12,7 |
| Гидравлические потери калорифера КФБ-14 А3, кПа | 16,5 | 18,9 | 21,4 | 24,3 | 18,6 | 21,5 | 24,3 | 27,6 | 21,0 | 24,0 | 27,3 | 30,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 48,5 | 49,3 | 50,1 | 51 | 51 | 51,9 | 52,7 | 53,6 | 53,5 | 54,4 | 55,3 | 56,2 |
| Скорость теплоносителя, м/сек | 0,89 | 0,96 | 1,01 | 1,08 | 0,94 | 1,01 | 1,08 | 1,15 | 1,01 | 1,07 | 1,14 | 1,20 |
| Тепловая производительность, кВт | 215 | 230 | 245 | 261 | 229 | 245 | 261 | 278 | 242 | 259 | 276 | 294 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-14 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 9000 до 25000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 18000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 4,42 | 4,61 | 4,80 | 5,02 | 5,41 | 5,63 | 5,87 | 6,13 | 6,14 | 6,40 | 6,67 | 6,97 |
| Аэродинамическое сопротивление, Па | 135 | 146 | 158 | 171 | 196 | 211 | 228 | 248 | 248 | 268 | 289 | 314 |
| t воздуха на выходе из воздухонагревателя, °С | 40 | 34 | 28 | 23 | 36 | 30 | 24 | 18 | 34 | 28 | 22 | 16 |
| Расход теплоносителя воздухонагревателем, м³/ч | 4,6 | 5,2 | 5,7 | 6,3 | 5,3 | 5,9 | 6,5 | 7,3 | 5,7 | 6,4 | 7,2 | 7,9 |
| Гидравлическое сопротивление, кПа | 2,7 | 3,4 | 4,2 | 5,1 | 3,5 | 4,4 | 5,5 | 6,7 | 4,2 | 5,3 | 6,5 | 8,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 56,8 | 58,4 | 60,1 | 61,9 | 63,6 | 65,4 | 67,3 | 69,4 | 68,3 | 70,3 | 72,4 | 74,6 |
| Скорость теплоносителя в калорифере КФБ-14 А4, м/сек | 0,37 | 0,42 | 0,46 | 0,52 | 0,43 | 0,48 | 0,53 | 0,59 | 0,47 | 0,52 | 0,58 | 0,65 |
| Производительность по теплу, кВт | 425 | 476 | 529 | 586 | 488 | 546 | 607 | 672 | 532 | 595 | 662 | 732 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 18000 | 22000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,93 | 4,09 | 4,27 | 4,46 | 4,42 | 4,61 | 4,80 | 5,02 | 5,41 | 5,63 | 5,87 | 6,13 |
| Аэродинамическое сопротивление, Па | 109 | 117 | 127 | 137 | 135 | 146 | 158 | 171 | 196 | 211 | 228 | 248 |
| t воздуха на выходе из теплообменника, °С | 39 | 33 | 28 | 22 | 36 | 31 | 25 | 19 | 33 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 5,3 | 6,0 | 6,7 | 7,5 | 5,8 | 6,5 | 7,3 | 8,1 | 6,7 | 7,5 | 8,3 | 9,3 |
| Гидравлическое сопротивление, кПа | 3,5 | 4,4 | 5,5 | 6,8 | 4,1 | 5,2 | 6,4 | 7,9 | 5,4 | 6,8 | 8,5 | 10,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 53,9 | 55,4 | 57,1 | 58,8 | 57,6 | 59,3 | 61,0 | 62,9 | 64,5 | 66,4 | 68,3 | 70,4 |
| Скорость теплоносителя, м/сек | 0,42 | 0,48 | 0,53 | 0,59 | 0,46 | 0,52 | 0,58 | 0,64 | 0,53 | 0,59 | 0,66 | 0,74 |
| Производительность по теплу КФБ-14 А4, кВт | 371 | 417 | 465 | 517 | 402 | 452 | 505 | 561 | 462 | 519 | 579 | 643 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,44 | 3,58 | 3,74 | 3,90 | 3,93 | 4,09 | 4,27 | 4,46 | 4,42 | 4,61 | 4,80 | 5,02 |
| Аэродинамическое сопротивление, Па | 85 | 92 | 99 | 107 | 109 | 117 | 127 | 137 | 135 | 146 | 158 | 171 |
| t воздуха на выходе из воздухоподогревателя, °С | 38 | 33 | 28 | 22 | 36 | 31 | 25 | 20 | 34 | 29 | 23 | 17 |
| Расход теплоносителя в теплообменнике, м³/ч | 6,2 | 7,0 | 7,8 | 8,7 | 6,8 | 7,7 | 8,6 | 9,6 | 7,4 | 8,3 | 9,3 | 10,4 |
| Гидравлическое сопротивление, кПа | 4,5 | 5,8 | 7,3 | 9,1 | 5,5 | 7,0 | 8,8 | 10,9 | 6,5 | 8,2 | 10,4 | 12,9 |
| Коэффициент теплопередачи, Вт/(м²*град) | 50,7 | 52,2 | 53,8 | 55,4 | 54,7 | 56,3 | 58,0 | 59,8 | 58,5 | 60,2 | 62,0 | 63,9 |
| Скорость теплоносителя, м/сек | 0,49 | 0,55 | 0,61 | 0,69 | 0,54 | 0,60 | 0,68 | 0,76 | 0,58 | 0,65 | 0,73 | 0,82 |
| Тепловой поток воздухонагревателя КФБ-14 А4, кВт | 323 | 365 | 408 | 455 | 355 | 400 | 449 | 500 | 385 | 434 | 487 | 542 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,44 | 3,58 | 3,74 | 3,90 | 3,93 | 4,09 | 4,27 | 4,46 | 4,42 | 4,61 | 4,80 | 5,02 |
| Аэродинамическое сопротивление, Па | 85 | 92 | 99 | 107 | 109 | 117 | 127 | 137 | 135 | 146 | 158 | 171 |
| Температура воздуха на выходе из калорифера, °С | 37 | 31 | 26 | 21 | 34 | 29 | 24 | 18 | 32 | 27 | 21 | 16 |
| Расход горячей воды калорифером КФБ-14 А4, м³/ч | 7,7 | 8,7 | 9,8 | 10,9 | 8,5 | 9,6 | 10,7 | 12,0 | 9,2 | 10,4 | 11,7 | 13,0 |
| Гидравлическое сопротивление, кПа | 7,0 | 8,9 | 11,2 | 14,1 | 8,4 | 10,7 | 13,6 | 17,0 | 9,9 | 12,7 | 16,0 | 20,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 51,5 | 53,0 | 54,6 | 56,3 | 55,5 | 57,1 | 58,9 | 60,7 | 59,3 | 61,1 | 62,9 | 64,9 |
| Скорость теплоносителя в трубках, м/сек | 0,60 | 0,68 | 0,76 | 0,86 | 0,66 | 0,75 | 0,84 | 0,94 | 0,72 | 0,81 | 0,91 | 1,02 |
| Тепловая мощность воздухонагревателя, кВт | 313 | 355 | 398 | 445 | 344 | 389 | 438 | 489 | 374 | 423 | 475 | 530 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 13000 | 14000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,95 | 3,07 | 3,20 | 3,35 | 3,20 | 3,33 | 3,47 | 3,63 | 3,44 | 3,58 | 3,74 | 3,90 |
| Аэродинамические потери калорифера КФБ-14 А4, Па | 64 | 69 | 74 | 81 | 74 | 80 | 86 | 94 | 85 | 92 | 99 | 107 |
| t воздуха на выходе из теплообменника, °С | 37 | 33 | 28 | 23 | 36 | 31 | 26 | 21 | 35 | 30 | 25 | 19 |
| Расход теплоносителя калорифером, м³/ч | 9,4 | 10,7 | 12,0 | 13,5 | 10,0 | 11,3 | 12,7 | 14,3 | 10,5 | 11,9 | 13,4 | 15,0 |
| Гидравлическое сопротивление, кПа | 10,2 | 13,2 | 16,7 | 21,0 | 11,4 | 14,7 | 18,7 | 23,6 | 12,6 | 16,4 | 20,8 | 26,1 |
| Коэффициент теплопередачи, Вт/(м²*град) | 48,1 | 49,6 | 51,1 | 52,7 | 50,4 | 51,9 | 53,4 | 55,1 | 52,5 | 54,1 | 55,7 | 57,5 |
| Скорость теплоносителя, м/сек | 0,73 | 0,83 | 0,93 | 1,04 | 0,77 | 0,88 | 0,99 | 1,11 | 0,81 | 0,92 | 1,04 | 1,17 |
| Производительность по теплу, кВт | 273 | 310 | 349 | 391 | 289 | 328 | 369 | 414 | 304 | 346 | 389 | 436 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 9000 | 10000 | 11000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,21 | 2,30 | 2,40 | 2,51 | 2,46 | 2,56 | 2,67 | 2,79 | 2,70 | 2,82 | 2,94 | 3,07 |
| Воздушное сопротивление, Па | 38 | 41 | 44 | 47 | 46 | 49 | 53 | 58 | 54 | 59 | 63 | 69 |
| Температура воздуха на выходе, °С | 41 | 37 | 32 | 28 | 39 | 35 | 30 | 26 | 38 | 33 | 29 | 24 |
| Объем потребляемого теплоносителя, м³/ч | 9,4 | 10,7 | 12,1 | 13,5 | 10,2 | 11,5 | 13,0 | 14,6 | 10,9 | 12,4 | 13,9 | 15,7 |
| Гидравлические потери калорифера КФБ-14 А4, кПа | 10,0 | 13,1 | 16,7 | 21,0 | 11,7 | 15,2 | 19,4 | 24,5 | 13,6 | 17,5 | 22,4 | 28,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 41,4 | 42,7 | 44,0 | 45,4 | 44,0 | 45,3 | 46,7 | 48,2 | 46,5 | 47,8 | 49,3 | 50,8 |
| Скорость теплоносителя, м/сек | 0,72 | 0,83 | 0,93 | 1,05 | 0,78 | 0,89 | 1,02 | 1,13 | 0,84 | 0,96 | 1,08 | 1,20 |
| Тепловая производительность, кВт | 218 | 248 | 280 | 315 | 235 | 268 | 303 | 340 | 252 | 287 | 324 | 364 |
Табличные показатели водяных калориферов КФБ-14 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

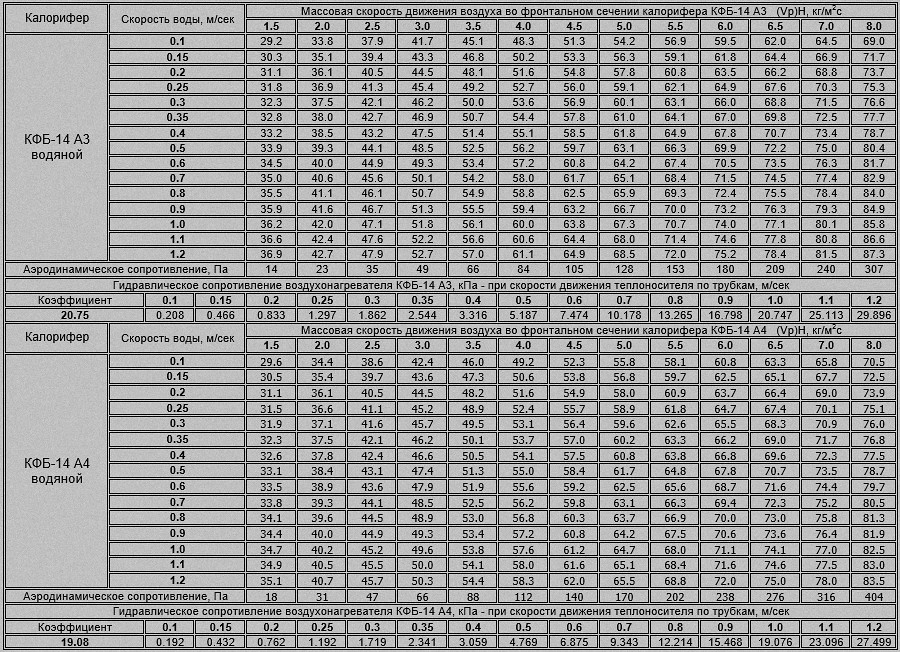

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-14, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
