Калорифер КСк 4-12
Производство и сфера назначения водяного калорифера КСк 4-12
Калорифер КСк 4-12 водяной, наиболее мощный воздухонагреватель линейки КСк по воздушной и тепловой производительности, предназначен для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования зданий различного назначения значительной площади и объема. Производство калориферов КСк 4 12 02ХЛ3 осуществляется согласно техническим характеристикам по ТУ 4863-002-55613706-02 с проверкой каждого воздухонагревателя на герметичность и прочность. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: крупные промышленные помещения, горные выработки, мастерские, цеха и т. д.

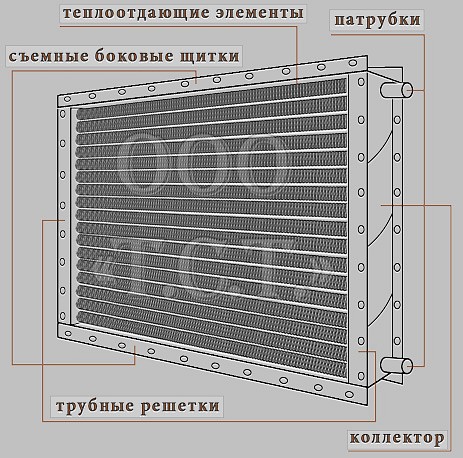

Комплектация и технические характеристики калорифера КСк 4-12
Водяной теплообменник КСк 4-12 представляет собой металлический модуль прямоугольного сечения с установленными внутри него теплоотдающими элементами. Гидравлический тракт калорифера для приточной вентиляции состоит из патрубков, трубных решеток, коллекторов, боковых и разделительных сегментов. Теплоотдающие трубки вставляются в распределительную коробку или трубную решетку с двух концов и обвариваются. Поверх решетки накладывается коллектор для прохода воды, разделенный внутри перегородками. В одном из коллекторов врезаются два патрубка или штуцера для подвода и вывода теплоносителя. Изготовление теплоотдающих элементов производится из металлической электросварной трубы (по ГОСТ 10704-91) диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной холоднодеформированной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм.
Теплоноситель - горячая, перегретая вода. Четыре ряда теплоотдающих элементов. Расположены в шахматном порядке. Ходов по теплоносителю - четыре. Горячая вода, попадая внутрь теплообменника, последовательно проходит все контуры, отдает тепло и выводится обратно в теплоцентраль через второй патрубок. Воздухонагреватель данной модели рассчитан на обогрев воздуха 25000 метров кубических в час. Для нормального функционирования требуется обеспечить подачу горячей воды, соответствующую ниже приведенным расчетам. Для крепления калорифера КСк 4-12 к воздухозаборной сети используются съемные боковые щитки.
| Основные технические характеристики водяного воздухонагревателя КСк 4-12-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 25000 | 665 | 172.4 | 307 |
Площадь поверхности теплообмена - 172,4 м². Производительность по воздуху - 25000 м³/ч. Тепловая мощность - 665 кВт. Вес (масса) калорифера (не более) - 307 кг. Объем (емкость) воздухонагревателя КСк 4-12 - 38,2 литра. Габариты по контуру - 1727 х 1575 х 180 мм. Количество теплонесущих трубок – 142 шт. Полная длина металлической трубки – 1669 мм. Алюминиевое оребрение (накатка) – 1629мм. Диаметр штуцера или патрубка – 50 мм.

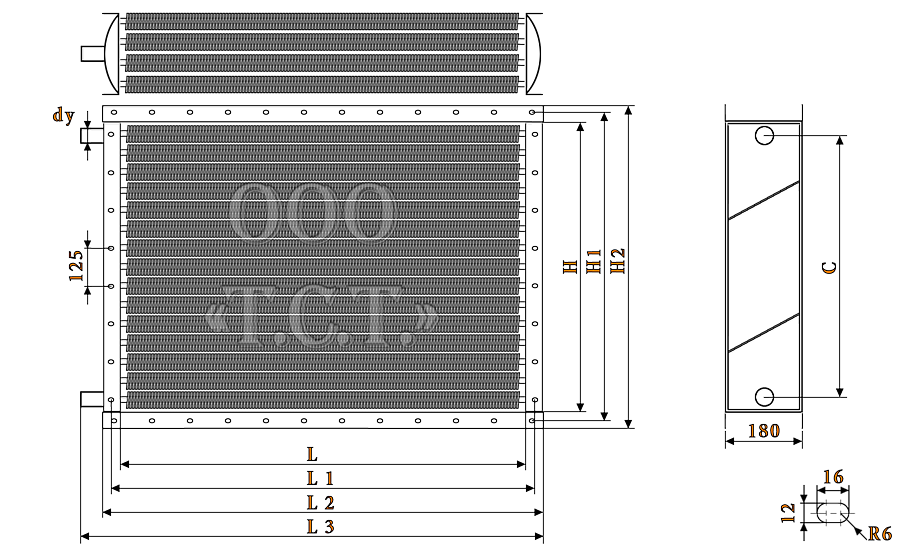

Габаритные и присоединительные размеры калорифера КСк 4-12
| Габаритные и присоединительные размеры оребренного теплообменника КСк 4-12, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1774 | 1503 | 1551 | 1575 | 1392 | 50 |
Габаритные и присоединительные размеры водяного теплообменника КСк 4 12, представленные на чертеже: L - 1655 мм (длина трубок до решеток - внутренняя длина), L1 - 1703 мм (расстояние между монтажными отверстиями), L2 - 1727 мм (полная длина воздухоподогревателя - без патрубков), L3 - 1774 мм (полная длина теплообменника - с патрубками), H - 1503 мм (внутренняя высота воздухонагревателя), H1 - 1551 мм (расстояние между присоединительными отверстиями), H2 - 1575 мм (полная высота КСк 4 12), С - 1392 мм (расстояние между патрубками - по центру), dy 50 мм - диаметр условного прохода патрубков.
Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-12
| Технические данные калорифера КСк 4-12 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 4 | 1.655 | 2.488 | 172.4 | 0.00224 | 0.00221 | 0.00471 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 12 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 12500 до 50000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 40000 | 50000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,61 | 3,75 | 3,90 | 4,06 | 5,78 | 5,99 | 6,23 | 6,49 | 7,22 | 7,49 | 7,79 | 8,11 |
| Аэродинамическое сопротивление, Па | 91 | 97 | 104 | 112 | 215 | 230 | 247 | 266 | 323 | 346 | 372 | 400 |
| t воздуха на выходе из воздухонагревателя, °С | 55 | 51 | 47 | 43 | 49 | 45 | 40 | 35 | 46 | 41 | 36 | 30 |
| Расход теплоносителя, м³/ч | 5,5 | 6,3 | 7,2 | 8,1 | 7,8 | 8,9 | 10,1 | 11,4 | 9,1 | 10,4 | 11,9 | 13,4 |
| Гидравлическое сопротивление, кПа | 9,0 | 11,9 | 15,3 | 19,5 | 17,9 | 23,6 | 30,5 | 38,6 | 24,7 | 32,5 | 42,0 | 53,3 |
| Коэффициент теплопередачи, Вт/(м²*град) | 40,8 | 42,5 | 44,3 | 46,0 | 54,5 | 56,7 | 59,0 | 61,4 | 62,5 | 65,0 | 67,7 | 70,4 |
| Скорость теплоносителя в калорифере КСк 4-12, м/сек | 0,36 | 0,41 | 0,46 | 0,52 | 0,50 | 0,58 | 0,65 | 0,74 | 0,59 | 0,68 | 0,77 | 0,87 |
| Производительность по теплу, кВт | 511 | 586 | 665 | 751 | 721 | 827 | 939 | 1058 | 847 | 971 | 1103 | 1242 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 31500 | 40000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,61 | 3,75 | 3,90 | 4,06 | 4,55 | 4,72 | 4,91 | 5,11 | 5,78 | 5,99 | 6,23 | 6,49 |
| Аэродинамическое сопротивление, Па | 91 | 97 | 104 | 112 | 139 | 148 | 159 | 172 | 215 | 230 | 247 | 266 |
| t воздуха на выходе из теплообменника, °С | 53 | 48 | 44 | 40 | 49 | 45 | 40 | 36 | 47 | 42 | 37 | 32 |
| Расход теплоносителя, м³/ч | 7,0 | 8,0 | 9,2 | 10,4 | 8,3 | 9,5 | 10,9 | 12,3 | 9,8 | 11,3 | 12,9 | 14,7 |
| Гидравлическое сопротивление, кПа | 13,8 | 18,3 | 23,9 | 30,6 | 19,5 | 25,8 | 33,7 | 43,0 | 27,6 | 36,6 | 47,6 | 61,2 |
| Коэффициент теплопередачи, Вт/(м²*град) | 42,3 | 44,0 | 45,9 | 47,7 | 48,7 | 50,8 | 52,9 | 55,0 | 56,4 | 58,8 | 61,2 | 63,7 |
| Скорость теплоносителя, м/сек | 0,44 | 0,51 | 0,58 | 0,66 | 0,52 | 0,60 | 0,69 | 0,78 | 0,62 | 0,72 | 0,82 | 0,93 |
| Производительность по теплу калорифера КСк 4-12, кВт | 485 | 559 | 639 | 723 | 576 | 664 | 758 | 858 | 686 | 791 | 902 | 1022 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/час | 20000 | 25000 | 31500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,89 | 3,00 | 3,12 | 3,24 | 3,61 | 3,75 | 3,90 | 4,06 | 4,55 | 4,72 | 4,91 | 5,11 |
| Аэродинамическое сопротивление, Па | 60 | 65 | 69 | 75 | 91 | 97 | 104 | 112 | 139 | 148 | 159 | 172 |
| t воздуха на выходе из воздухоподогревателя, °С | 54 | 50 | 47 | 43 | 51 | 47 | 43 | 39 | 48 | 44 | 40 | 35 |
| Расход теплоносителя в калорифере КСк 4-12, м³/ч | 7,5 | 8,7 | 10,0 | 11,4 | 8,9 | 10,3 | 11,9 | 13,5 | 10,6 | 12,3 | 14,1 | 16,0 |
| Гидравлическое сопротивление, кПа | 15,7 | 21,1 | 27,7 | 35,9 | 21,9 | 29,6 | 38,9 | 50,2 | 31,1 | 41,7 | 54,8 | 70,1 |
| Коэффициент теплопередачи, Вт/(м²*град) | 38,2 | 39,9 | 41,5 | 43,3 | 43,9 | 45,8 | 47,7 | 49,7 | 50,6 | 52,7 | 55,0 | 57,2 |
| Скорость теплоносителя, м/сек | 0,47 | 0,55 | 0,62 | 0,71 | 0,56 | 0,65 | 0,74 | 0,84 | 0,66 | 0,76 | 0,88 | 0,99 |
| Тепловой поток, кВт | 394 | 457 | 524 | 595 | 466 | 541 | 620 | 705 | 554 | 642 | 737 | 837 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 18000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 2,60 | 2,70 | 2,80 | 2,92 | 3,18 | 3,30 | 3,43 | 3,57 | 3,61 | 3,75 | 3,90 | 4,06 |
| Аэродинамическое сопротивление КСк 4-12, Па | 50 | 53 | 57 | 62 | 72 | 77 | 83 | 89 | 91 | 97 | 104 | 112 |
| Температура воздуха на выходе из калорифера, °С | 54 | 51 | 47 | 44 | 52 | 48 | 44 | 40 | 50 | 46 | 42 | 38 |
| Расход горячей воды, м³/ч | 8,7 | 10,1 | 11,7 | 13,3 | 10,2 | 11,8 | 13,6 | 15,5 | 11,2 | 13,0 | 15,0 | 17,1 |
| Гидравлическое сопротивление, кПа | 20,5 | 27,9 | 36,9 | 48,1 | 28,0 | 37,9 | 50,3 | 65,2 | 34,0 | 46,2 | 61,2 | 79,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 37,1 | 38,7 | 40,3 | 42,0 | 42,0 | 43,8 | 45,7 | 47,6 | 45,4 | 47,4 | 49,4 | 51,5 |
| Скорость теплоносителя в трубках, м/сек | 0,54 | 0,63 | 0,72 | 0,82 | 0,63 | 0,73 | 0,84 | 0,96 | 0,69 | 0,81 | 0,93 | 1,06 |
| Тепловая мощность, кВт | 354 | 412 | 474 | 541 | 413 | 481 | 553 | 631 | 455 | 530 | 610 | 695 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,02 | 2,10 | 2,18 | 2,23 | 2,31 | 2,40 | 2,49 | 2,54 | 2,60 | 2,70 | 2,80 | 2,86 |
| Аэродинамическое сопротивление, Па | 31 | 34 | 36 | 37 | 40 | 43 | 46 | 48 | 50 | 53 | 57 | 59 |
| t воздуха на выходе из теплообменника, °С | 56 | 53 | 50 | 48 | 54 | 51 | 48 | 46 | 53 | 49 | 46 | 44 |
| Расход теплоносителя калорифером КСк 4-12, м³/ч | 9,8 | 11,5 | 13,2 | 14,1 | 10,9 | 12,7 | 14,7 | 15,7 | 11,9 | 13,9 | 16,1 | 17,3 |
| Гидравлическое сопротивление, кПа | 25,7 | 35,1 | 46,6 | 53,5 | 31,5 | 43,1 | 57,8 | 65,9 | 37,9 | 51,7 | 69,3 | 79,6 |
| Коэффициент теплопередачи, Вт/(м²*град) | 33,3 | 34,8 | 36,3 | 37,1 | 36,2 | 37,8 | 39,4 | 40,3 | 38,9 | 40,7 | 42,4 | 43,3 |
| Скорость теплоносителя, м/сек | 0,60 | 0,70 | 0,81 | 0,87 | 0,67 | 0,78 | 0,90 | 0,96 | 0,73 | 0,85 | 0,99 | 1,06 |
| Производительность по теплу, кВт | 284 | 333 | 384 | 411 | 316 | 369 | 427 | 457 | 346 | 405 | 468 | 501 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк4-12 воздуха, м³/ч | 22000 | 25000 | 28000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 3,18 | 3,30 | 3,43 | 3,57 | 3,61 | 3,75 | 3,89 | 4,06 | 4,04 | 4,20 | 4,36 | 4,54 |
| Аэродинамические потери, Па | 72 | 77 | 83 | 89 | 91 | 97 | 104 | 112 | 112 | 120 | 128 | 138 |
| Температура выходящего нагретого воздуха, °С | 45 | 41 | 37 | 33 | 43 | 39 | 35 | 31 | 42 | 38 | 34 | 29 |
| Объем используемого теплоносителя, м³/ч | 8,8 | 10,4 | 12,2 | 14,0 | 9,7 | 11,5 | 13,4 | 15,5 | 10,6 | 12,5 | 14,6 | 16,8 |
| Гидравлические потери, кПа | 20,9 | 29,0 | 39,6 | 52,4 | 25,2 | 35,4 | 47,9 | 63,9 | 29,8 | 41,8 | 57,0 | 75,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 41,0 | 42,9 | 44,8 | 46,8 | 44,3 | 46,4 | 48,5 | 50,6 | 47,5 | 49,8 | 52,0 | 54,3 |
| Скорость теплоносителя, м/сек | 0,54 | 0,64 | 0,75 | 0,86 | 0,60 | 0,71 | 0,82 | 0,95 | 0,65 | 0,77 | 0,90 | 1,03 |
| Тепловая мощность воздухонагревателя, кВт | 359 | 424 | 495 | 570 | 395 | 468 | 545 | 628 | 430 | 509 | 594 | 684 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,02 | 2,10 | 2,18 | 2,27 | 2,31 | 2,40 | 2,49 | 2,59 | 2,60 | 2,70 | 2,80 | 2,92 |
| Воздушное сопротивление калорифера КСк 4 12, Па | 31 | 34 | 36 | 39 | 40 | 43 | 46 | 49 | 50 | 53 | 57 | 62 |
| t нагретого воздуха на выходе из теплообменника, °С | 52 | 49 | 46 | 43 | 50 | 47 | 44 | 41 | 49 | 45 | 42 | 39 |
| Расход теплоносителя, м³/ч | 9,1 | 10,7 | 12,5 | 14,4 | 10,1 | 12,0 | 13,9 | 16,0 | 11,1 | 13,1 | 15,2 | 17,5 |
| Сопротивление по воде, кПа | 22,0 | 30,6 | 41,4 | 55,1 | 27,1 | 37,9 | 51,3 | 68,0 | 32,7 | 45,6 | 61,3 | 81,1 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,9 | 34,4 | 35,9 | 37,5 | 35,8 | 37,4 | 39,1 | 40,8 | 38,5 | 40,3 | 42,0 | 43,9 |
| Скорость теплоносителя в трубках, м/сек | 0,56 | 0,66 | 0,76 | 0,88 | 0,62 | 0,73 | 0,85 | 0,98 | 0,68 | 0,80 | 0,93 | 1,07 |
| Производительность по теплу, кВт | 265 | 312 | 363 | 418 | 294 | 347 | 404 | 464 | 323 | 381 | 442 | 509 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 21000 | 25000 | 29000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,03 | 3,15 | 3,27 | 3,41 | 3,61 | 3,75 | 3,90 | 4,06 | 4,19 | 4,35 | 4,52 | 4,70 |
| Воздушное сопротивление, Па | 66 | 71 | 76 | 82 | 91 | 97 | 104 | 112 | 119 | 128 | 137 | 147 |
| Температура воздуха на выходе из КСк 4-12, °С | 42 | 38 | 34 | 31 | 40 | 36 | 32 | 28 | 38 | 35 | 30 | 26 |
| Объем потребляемого теплоносителя, м³/ч | 7,9 | 9,4 | 11,1 | 12,8 | 9,0 | 10,7 | 12,6 | 14,6 | 10,0 | 12,0 | 14,1 | 16,3 |
| Гидравлические потери калорифера КСк 4-12, кПа | 16,4 | 23,5 | 32,4 | 43,5 | 21,3 | 30,6 | 42,2 | 56,5 | 26,7 | 38,2 | 52,7 | 70,5 |
| Коэффициент теплопередачи, Вт/(м²*град) | 39,3 | 41,2 | 43,1 | 45,0 | 43,8 | 45,9 | 48,0 | 50,1 | 48,0 | 50,3 | 52,6 | 54,9 |
| Скорость теплоносителя, м/сек | 0,48 | 0,57 | 0,68 | 0,78 | 0,55 | 0,66 | 0,77 | 0,89 | 0,61 | 0,73 | 0,86 | 0,99 |
| Тепловая производительность, кВт | 320 | 383 | 450 | 521 | 365 | 437 | 513 | 594 | 408 | 488 | 573 | 664 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м²*с) | 2,02 | 2,10 | 2,14 | 2,18 | 2,31 | 2,40 | 2,44 | 2,49 | 2,60 | 2,70 | 2,75 | 2,80 |
| Аэродинамическое сопротивление, Па | 31 | 34 | 35 | 36 | 40 | 43 | 44 | 46 | 50 | 53 | 55 | 57 |
| t воздуха на выходе из воздухоподогревателя, °С | 47 | 44 | 43 | 41 | 46 | 43 | 41 | 40 | 45 | 42 | 40 | 38 |
| Расход теплоносителя, м³/ч | 10,5 | 12,5 | 13,5 | 14,6 | 11,6 | 13,8 | 15,0 | 16,3 | 12,7 | 15,2 | 16,5 | 17,8 |
| Гидравлическое сопротивление, кПа | 28,6 | 40,6 | 47,7 | 55,7 | 35,2 | 49,9 | 58,8 | 69,2 | 42,2 | 60,5 | 71,3 | 83,0 |
| Коэффициент теплопередачи, Вт/(м²*град) | 33,6 | 35,2 | 36,0 | 36,8 | 36,5 | 38,2 | 39,1 | 40,0 | 39,3 | 41,2 | 42,1 | 43,0 |
| Скорость теплоносителя в калорифере КСк 4-12, м/сек | 0,63 | 0,76 | 0,82 | 0,89 | 0,70 | 0,84 | 0,91 | 0,99 | 0,77 | 0,92 | 1,00 | 1,08 |
| Тепловая мощность воздухонагревателя, кВт | 243 | 290 | 314 | 340 | 270 | 322 | 349 | 378 | 295 | 353 | 383 | 414 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 23000 | 25000 | 27000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 3,32 | 3,45 | 3,58 | 3,73 | 3,61 | 3,75 | 3,89 | 4,06 | 3,90 | 4,05 | 4,21 | 4,38 |
| Сопротивление по воздуху, Па | 78 | 83 | 90 | 96 | 91 | 97 | 104 | 112 | 104 | 112 | 120 | 129 |
| t воздуха на выходе из калорифера КСк 4-12, °С | 37 | 33 | 29 | 26 | 36 | 32 | 28 | 24 | 35 | 32 | 28 | 23 |
| Объем теплоносителя для нагрева, м³/ч | 8,9 | 10,8 | 12,8 | 15,0 | 9,5 | 11,5 | 13,6 | 16,0 | 10,0 | 12,1 | 14,5 | 16,9 |
| Гидравлическое сопротивление, кПа | 20,7 | 30,4 | 42,9 | 58,9 | 23,4 | 34,3 | 48,6 | 66,8 | 26,2 | 38,5 | 54,7 | 74,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 41,9 | 44,0 | 46,1 | 48,3 | 44,1 | 46,3 | 48,5 | 50,8 | 46,2 | 48,6 | 50,9 | 53,3 |
| Скорость горячей воды в трубках, м/сек | 0,54 | 0,65 | 0,78 | 0,91 | 0,57 | 0,69 | 0,83 | 0,97 | 0,61 | 0,74 | 0,88 | 1,03 |
| Тепловая производительность, кВт | 310 | 376 | 447 | 523 | 330 | 400 | 476 | 557 | 349 | 424 | 504 | 590 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12500 | 14000 | 15500 | |||||||||
| Температура входящего воздуха, °С | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 |
| Скорость воздуха в фронтальном сечении, кг/(м²*с) | 1,81 | 1,84 | 1,87 | 1,91 | 2,02 | 2,06 | 2,10 | 2,14 | 2,24 | 2,28 | 2,32 | 2,37 |
| Аэродинамическое сопротивление, Па | 25 | 26 | 27 | 28 | 31 | 32 | 34 | 35 | 38 | 39 | 40 | 42 |
| t воздуха на выходе из калорифера КСк 4-12, °С | 44 | 43 | 42 | 40 | 43 | 42 | 40 | 39 | 42 | 41 | 39 | 38 |
| Расход теплоносителя, м³/ч | 11,5 | 12,8 | 14,0 | 15,3 | 12,6 | 14,0 | 15,3 | 16,7 | 13,7 | 15,1 | 16,6 | 18,1 |
| Сопротивление по воде, кПа | 34,4 | 42,1 | 50,6 | 60,5 | 41,0 | 50,5 | 60,5 | 72,1 | 48,5 | 59,0 | 71,3 | 84,7 |
| Коэффициент теплопередачи, Вт/(м²*град) | 32,2 | 33,1 | 33,9 | 34,7 | 34,6 | 35,5 | 36,4 | 37,2 | 36,9 | 37,8 | 38,7 | 39,7 |
| Скорость теплоносителя в трубках, м/сек | 0,70 | 0,77 | 0,84 | 0,92 | 0,76 | 0,84 | 0,92 | 1,01 | 0,83 | 0,91 | 1,00 | 1,09 |
| Тепловой поток, кВт | 201 | 222 | 244 | 267 | 220 | 244 | 267 | 292 | 239 | 264 | 290 | 317 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 20000 | 25000 | 27000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/(м²*с) | 2,89 | 3,00 | 3,12 | 3,18 | 3,61 | 3,75 | 3,89 | 3,97 | 3,90 | 4,05 | 4,21 | 4,29 |
| Аэродинамическое сопротивление, Па | 60 | 65 | 69 | 72 | 91 | 97 | 104 | 108 | 104 | 112 | 120 | 125 |
| Температура выходящего воздуха, °С | 34 | 31 | 27 | 25 | 32 | 28 | 25 | 23 | 32 | 28 | 24 | 22 |
| Расход теплоносителя, м³/ч | 8,6 | 10,6 | 12,8 | 13,9 | 10,1 | 12,6 | 15,1 | 16,5 | 10,7 | 13,3 | 16,0 | 17,5 |
| Гидравлическое сопротивление, кПа | 18,9 | 29,1 | 42,0 | 50,0 | 26,4 | 40,7 | 59,0 | 70,0 | 29,6 | 45,8 | 66,2 | 78,8 |
| Коэффициент теплопередачи, Вт/(м²*град) | 38,8 | 40,9 | 43,0 | 44,0 | 44,5 | 47,0 | 49,3 | 50,5 | 46,7 | 49,2 | 51,7 | 52,9 |
| Скорость теплоносителя, м/сек | 0,52 | 0,64 | 0,77 | 0,84 | 0,61 | 0,76 | 0,91 | 0,99 | 0,65 | 0,80 | 0,96 | 1,05 |
| Тепловая мощность калорифера КСк 4-12, кВт | 249 | 308 | 370 | 404 | 294 | 364 | 439 | 478 | 312 | 386 | 465 | 507 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-12 и Двухрядный калорифер КСк 2-12. Расчет для температурных значений ниже -30 градусов произведен с воздухоподогревателем для северных районов с идентичной рядностью и производительностью по воздуху: Калорифер ТВВ 412.

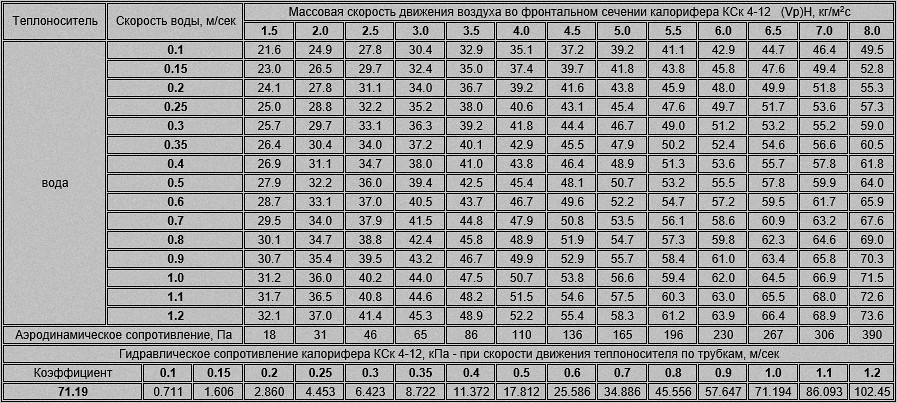

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 12
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-12 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
